Guest Zampotech
Posted (edited)
12 часов назад, Юрий_Б сказал:

Если ТС влепить в худ, это будет уже не худ.

Ну почему-же. Термостабилизацию можно сделать так, что-бы она никаким образом не затрагивала сигнальные цепи.

Например вода-насос-радиатор

Edited by Zampotech
  • 2 months later...
Posted

Достали на халяву куча новых транзисторов кт818бм и кт819бм. В металле. Можно на них сотворить Худа? Есть у кого-то опыт? По несколько штук параллельно поставить для надёжности...

Posted
В 27.03.2022 в 18:45, ДимДимыч сказал:

А где наши любители этого усилителя?

  Начинайте друзья!


На выход транзисторы кт819бм подойдут в эту схему под 8 Ом нагрузку? 27вольт потянут транзисторы?

Posted
14 минут назад, юрий робертович сказал:

С начала 80-х делал Худа и на П702, КТ802, КТ803, КТ808, КТ903, и даже КТ819БМ. Нагрузка 8-16 ом. Никаких параллелить не надо.

КТ819БМ для них какой режим выбирали? Ток/напряжение? Под 8 Ом.

Posted
5 минут назад, Климентий сказал:

С двуполярным питанием...

Зачем тогда Худ? Тогда надо делать среднепаршивый на комплиментарной паре. Или просто купить.

Posted

Ну а в общем... Худ достоин внимания? Есть смысл его собирать? Есть в нём какая-то изюминка? Если у же есть в стойке р-р Уильямсон ламповый в классе А, есть р-р АВ транзисторный. Худ даст что-то новое? Есть смысл ?

Posted

Извините за оффтоп. При всем уважении к ностальгии.
Да сколько же можно! 100500 вариантов запощено сами знаете кем практически во всех темах!
С тех пор как появились 814 817 819 825 827... 3102/7 502/3, более 40 лет назад.
Если ламповые безосные схемы имеют свое, понимаемое звучание,
то в чем, как бы помягче сказать, изюминка
изготовления усилителя от мегафона. На транзисторах с 10кГц граничной.
Разве что первый усилитель для начинающего.
Вот туда и переместить.
Изо всех тредов, отсортировав по автору - может что-то до последного дойдет.


  • Thanks (+1) 1
Guest Zampotech
Posted
15 часов назад, BAA сказал:

На транзисторах с 10кГц граничной.

Почему 10кгц? 3 МГц

Posted
9 hours ago, Zampotech said:

Почему 10кгц? 3 МГц

Хорошо что с остальным согласны.
P.S. Я про п214...217, не исключая П4Г. Есть тут любитель Г(ермания).

Posted
1 час назад, BAA сказал:

Хорошо что с остальным согласны.
P.S. Я про п214...217, не исключая П4Г. Есть тут любитель Г(ермания).

Ну, на П217 набрасывать не надо, не такой уж он и плохой. По крайней мере, мне усилитель с ними понравился.

В 27.08.2022 в 23:05, Климентий сказал:

Ну а в общем... Худ достоин внимания? Есть смысл его собирать? Есть в нём какая-то изюминка? Если у же есть в стойке р-р Уильямсон ламповый в классе А, есть р-р АВ транзисторный. Худ даст что-то новое? Есть смысл ?

Сейчас как раз осень надвигается - ноги согреет) А так - звук неплохой у него (собирал "классический" вариант, но с нашими транзисторами - КТ801, КТ819).

Собрать макет и послушать - там делов-то на полдня с перекурами. Я думаю, для общего развития хотя бы стоит.

Posted

 КТ819 только с БМ, ВМ... И бета нижнего транзистора больше верхнего транзистора.

П217 только для плохослышащих, верх. частота ~14 кгц, и ток покоя растет с примерно 5 кгц, не мучайте верхними частотами в полный рост, синус станет похожим на треугольник.

Guest Zampotech
Posted
8 часов назад, BAA сказал:

Хорошо что с остальным согласны.
P.S. Я про п214...217, не исключая П4Г. Есть тут любитель Г(ермания).

Нет, с остальным тоже не согласен.

У JLH три врожденных недостатка, металлоемкость и тепловыделение как у лампового усилителя аналогичной мощности и ограничение мощности на уровне 10-12 ватт.

Других недостатков у него нет, субьективная оценка звучания на 5 баллов.

  • 3 weeks later...
Posted

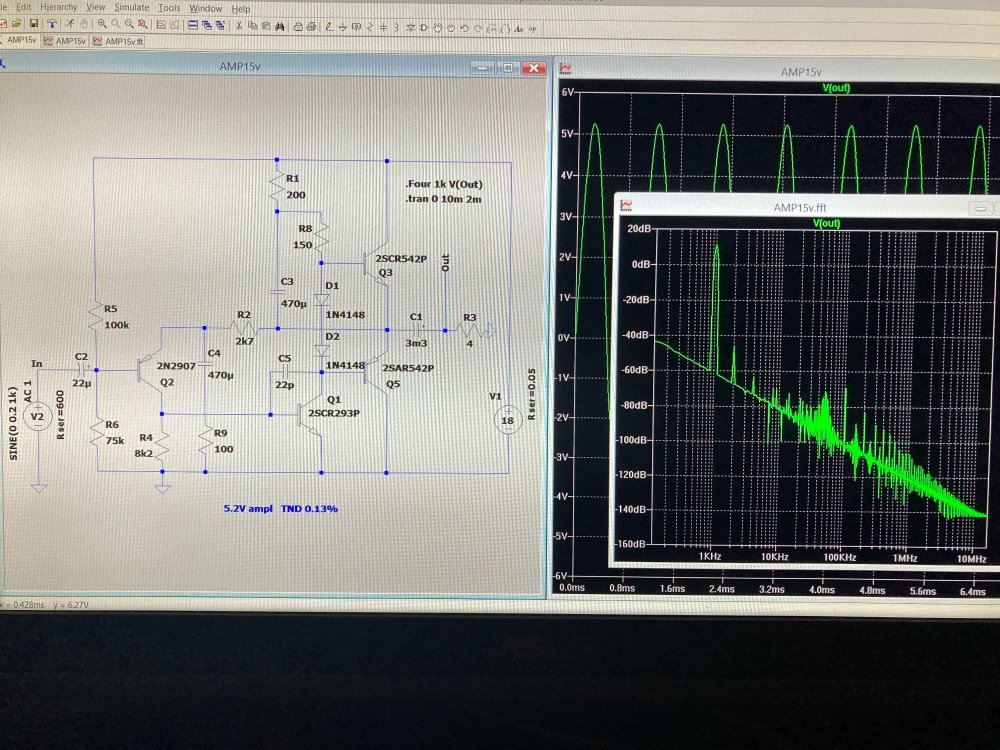

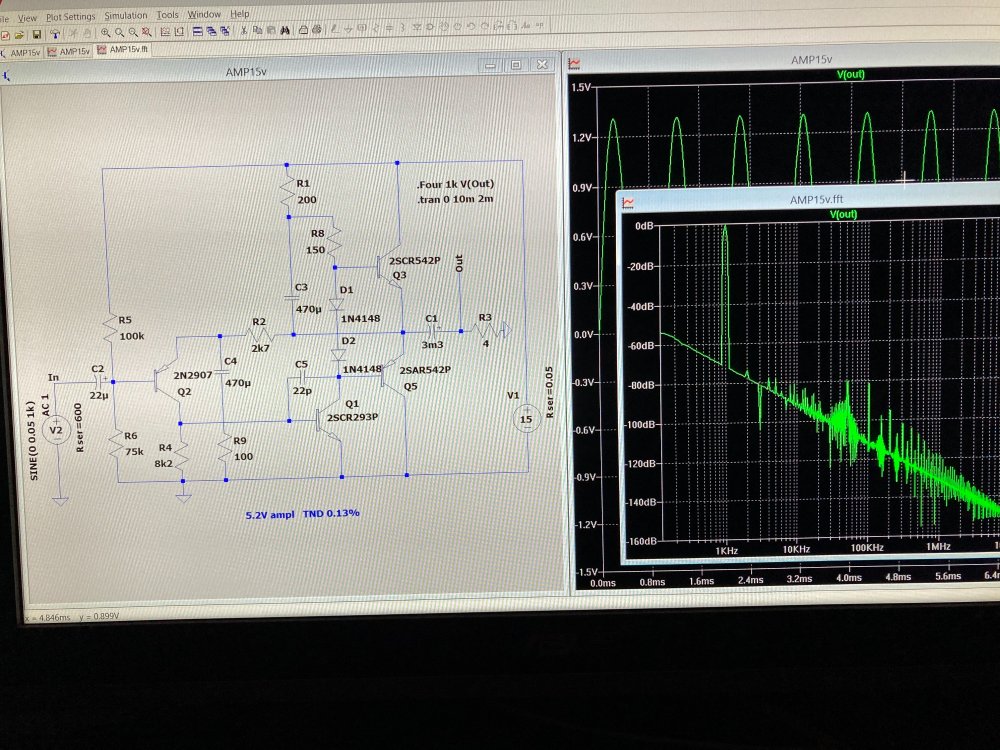

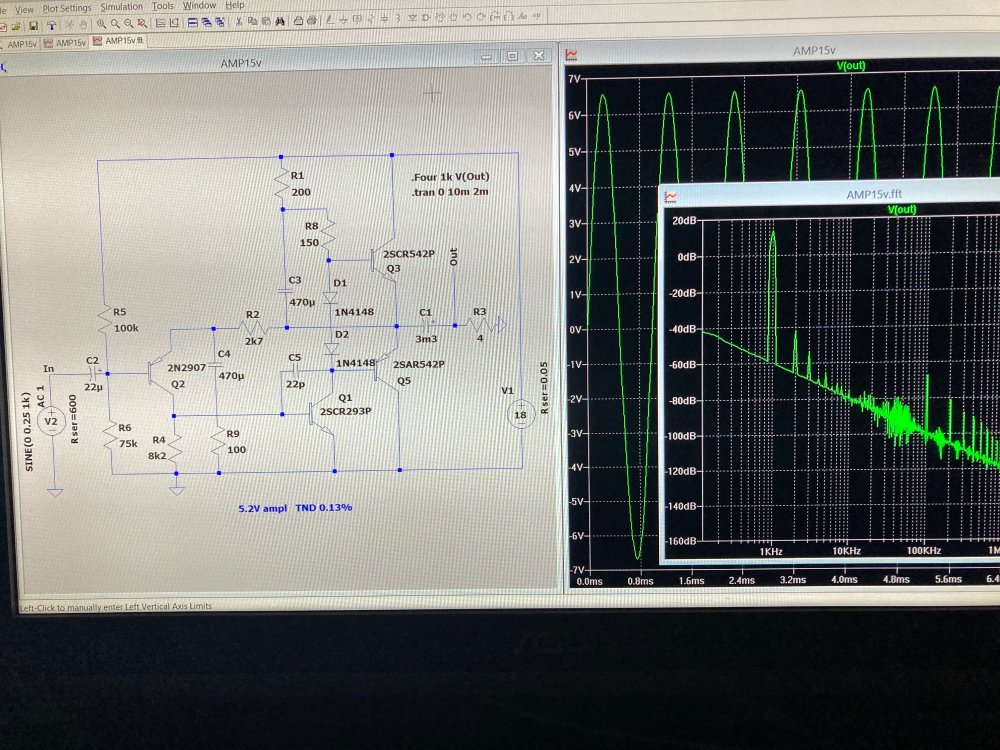

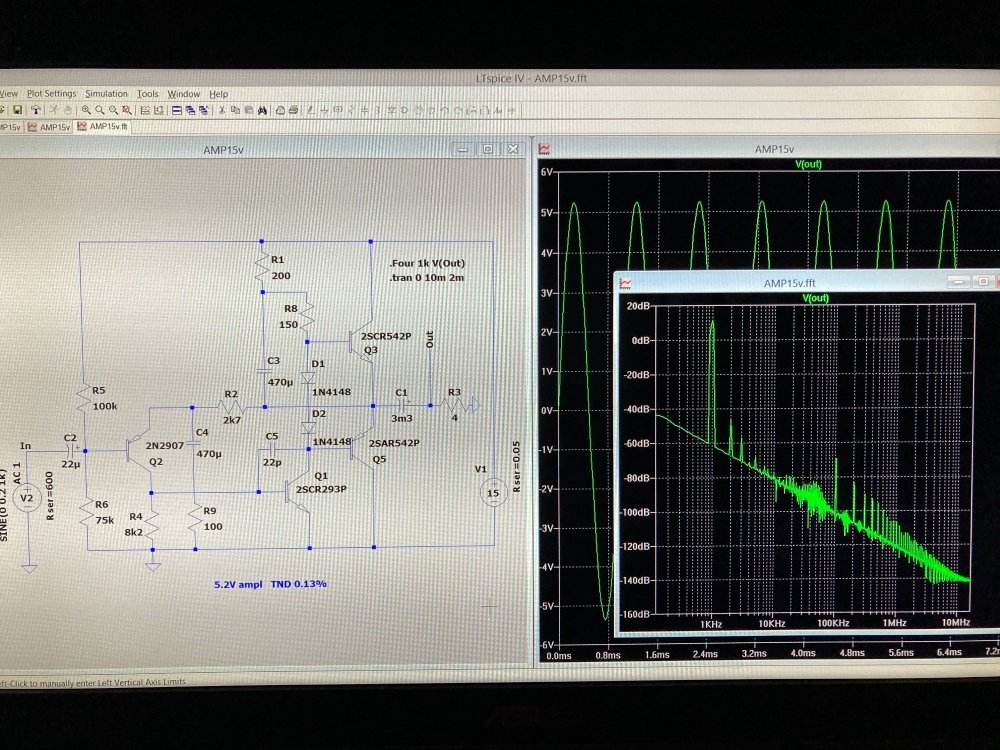

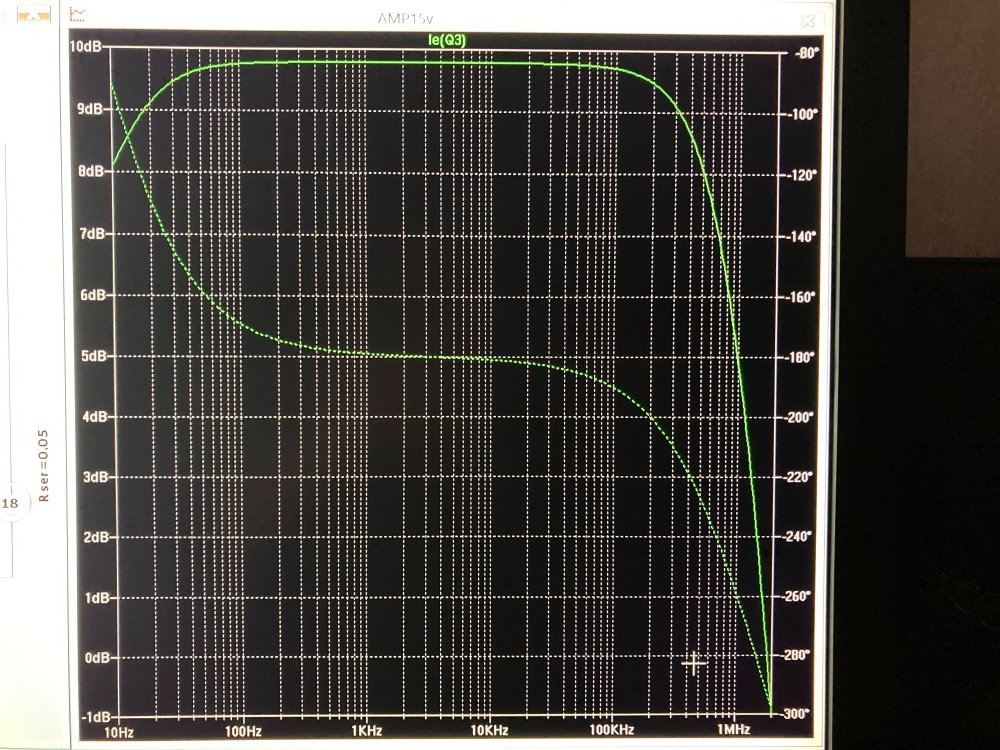

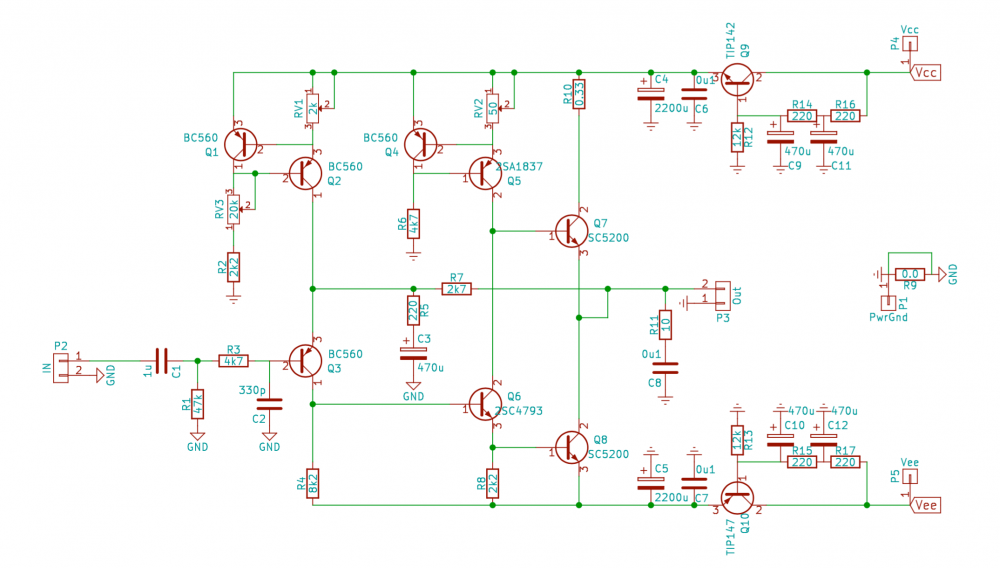

Наваял со скуки схему  Худа на 4 транзисторах. Покрутил в Ltspice. Потом переделал , не выходит по гармоникам и симметрии.
Переделал в такую. Все отлично работаеи и симметрично обрезает.
Питание 15 В.
1.2 амплитуды (0.25 Вт) -0.03 %
5.2 амплитуды ( 3.3 Вт) -0,13 %
7 В -1%  , средний ток 0.65 А .

При 18 вольтах все соответственно лучше
при 7в -0.17 %

8 Вольт 1% при 8 Вт

При этом в основном идет вторая гармоника , до 2-3 Вт , дальше появляется третья .

Средний ток 0.85 А .

7В примерно 6 Вт .

Транзисторы 5ти амперные .










Posted
2 hours ago, юрий робертович said:

нет p-n-p и n-p-n

Раз нет - даешь на лампах!


Ну вот и я оскоромился.

Posted

Вот моя прошлогодняя поделка на германии, можно питать от аккумулятора, мощности (лично мне) хватает вполне, и нагрев не очень большой, в саморазогрев не уходит:

JLH 2021 СЮТ 0.GIF
