Подключил сегодня USB приёмник нва XMOS к 1541 по I2S. 8414 пошла в коробочку, т.к. SPDIF вход теперь не нужен. Слушаю и анализирую пока. Звучит хорошо.

[Normann]

В общем результаты прошедшей недели таковы:
В генераторе DEM клока обосновалась старенькая 6Ф6С, как наиболее прозрачная и сбалансированная по звучанию. Много экспериментировал с шунтирующими конденсаторами питания 1541А. В итоге на +5 и -5 повисли гирлянды из электролитов Cerafine + Frako 4700х6 + неполярные DGW 3,3uF (вытащил из плат старых топовых АС Меридиан начала 2000х.), а на -15В Cerafine + ROE 1000x40 + DGW 3,3. Влияние на звук этих конденсаторов оказалось очень сильным, потому не сразу пришёл к какому-то результату. Балансировал между разрешением, энергичностью, текучестью, и натуральностью тембров. Не уверен, что добился идеала, но пока оставил так. Наиболее гармоничный результат. Проблема только с расположением всего этого крупногабаритного добра вокруг ЦАПа, но удалось ))). Сейчас в поисках дросселя 10-20Гн для анодного клока и кенотрона 6Х5. 6АХ5 рассматриваю тоже как вариант. Повышенный ток накала даёт нагрузку на трансформатор клока, а там и так уже висит 6Ф6С с 0,7А. Но попробовать можно, подкупает размер анодов 6АХ5! В размышлениях.
Параллельно ковыряю фонокорректор, который простаивал некоторое время по вине утечки разделительных конденсаторов. Заменил временно на беспроблемный вариант Sprague Black Beauty. Пусть пока поработают там и погреются. Основная задача - добить всё же фон до приемлемого уровня, близкого к шуму ламп… Пока он на уровне шума пластинки и заметен в месте прослушивания при снятой с пластинки игле. Как-бы не пришлось уходить от ОППВ. ЭМ наводку сильно ловят головы. При замкнутом накоротко входе корректора он в норме. Так что есть над чем поработать.

[Normann]

Вопрос к сообществу: использует кто-нибудь вариант ламповой конвертации I/U в TDA1541A? Интересен практический опыт реализации.

[Normann]

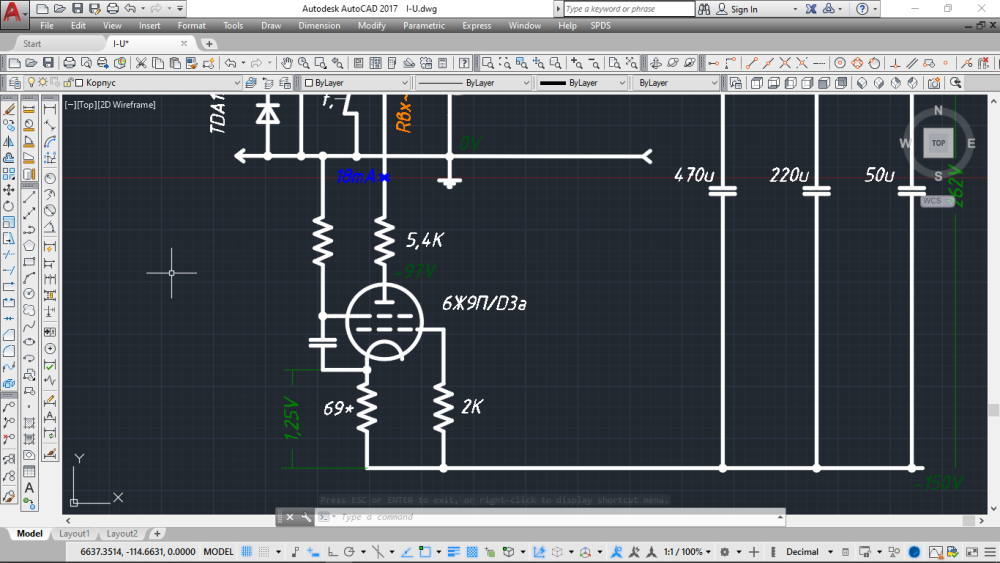

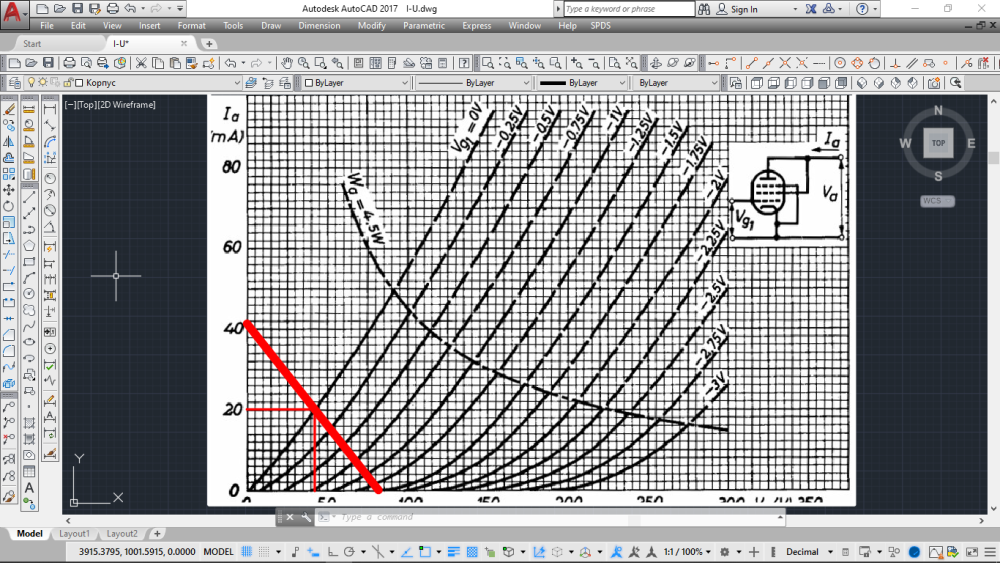

Всем привет. В последнее время захотелось мне попробовать использовать в ДАКе вместо пассивного резистивного преобразования  и активного транзисторного активное ламповое. Неспеша обдумываю вариант. Пока складывается вчерне такое решение. Предлагаю обсудить и подкорректировать предметно. Вопрос пока по режимам, устойчивости/безопасности для чипа и необходимости стабилизации анодного верхнего триодного плеча. Прежде чем макетировать, хочу теоретически всё точно просчитать.

[Евлампий]

Сергей, добрый день. Рад видеть.

1. Помоги пожалуйста, туплю. Цифра - прямо скажем, не моя тема, поэтому надеюсь на твое терпение. Что это желтеньким там за Rвх 48? Это в омах? Оно туда подключается в качестве преобразователя? Вряд ли. Оно таким оказывается? Если да, пожалуйста, объясни из чего оно формируется. Это же ведь дают не встречно включенные диодики после ДАКа? Если да, то чем они лучше резистора? А если это не они, то что? Верхний триод, включенный с общей сеткой - это как бы повторитель, который ДАКу надо прокачать со стороны катода. Да, он подгружает... Но это не десятки ом. Нижний триод, разгоняющий ток анода, тоже не в такой мере "подсаживает" токовый выход. А ДАК любит вроде бы именно токовую нагрузку - хотя бы те самые 48 (надеюсь, ом), что у нас желтеньким. Но только вот я не пойму как они получаются, помоги.

И еще: напряжение анод-сетка у верхней лампы менее 100 милливольт - почему это хорошо? Ведь при девиациях напряжения на катоде сопротивление лампы имеет право заметно меняться, в том числе ввиду "отсоса" на землю из-за возможных сеточных токов. А при токовом преобразовании изменения импеданса вроде бы не есть благо. В общем, заранее спасибо за пояснения.

2. Не рассматривал ли ты вот какую версию выхода: увеличить напряжение питания +5 вольт и запитать камень по +5 последовательно через нить накала прямонакальной лампочки? Избыток накального тока выбрать параллельным стабилизатором, подключенным к +5 ДАКа. Получаешь уже нагретый катод кошерной лампочки, автоматически приподнятый над землей (на 5 + примерно полнакала вольт). Сетку лампы к выходу ДАКа, но здесь конечно преобразующий I-U резистор нужен (у меня в роли такого резистора лучше всего проявил себя безындуктивно мотанный древней обмоточной медью; именно медью.). В аноде лампы выходной трансик. Ток покоя каскада определяется выбором типа лампы и величиной анодного напряжения. Тут можно бы развести этотерические сопли насчет "энергетической общности" двух узлов при таком решении - и это слышно, я пробовал нечто похожее, хотя и с другим камнем... Но внутренний взор уже рисует возмущенных объективистов, которые спешат к месту событий, на бегу расстегивая ширинки. Ну его, короче.

[Евлампий]

Извини, опечатался: напряжение катод-сетка у верхней лампы менее 100 милливольт.

[Normann]

Привет, Михаил.

1. Да, низкое входное сопротивление каскада с общей сеткой образуется именно так. Используется триод с максимально высокой крутизной и низким внутренним сопротивлением. Если подставить параметры каскада в формулу расчёта Rвх, то  с D3а как раз и выхожу на результат около 50 ом. Как вариант, ещё можно поставить E55L с корректировкой режимов. Смещение околонулевое +-. Нижний пентод - источник тока. Необходим для выхода в рабочий токовый режим - 20мА. Выход  1541 - токовый однополярный с втекающим током (0...4мА).

Активное преобразование на транзисторе с ОБ получается конечно проще во всех отношениях, и работает очень успешно, но хочется всё же лампу. Активное преобразование отличается от обычного резистивного  более энергичным звучанием, но при этом не хочется потерять тембры, а это могут дать только хорошие лампы.

Напряжение 96мВ - ориентировочная величина, сформированная среднетоковым втекающим значением 2мА и Rвх. - максимальная амплитуда, соответственно напряжение в пиках будет 0-192мВ. Это всё примерные расчётные величины, т.к. я точно не знаю Rвх, но его порядок около 50 ом. Можно его ещё уменьшить резистором 2К*, но прямая нагрузки станет более вертикальной и нелинейность увеличится.

Каскад, перед подключением к ДАКу придётся точно отбалансировать по токам. Встречные диоды - пробная защита от перенапряжения, способного прикончить микросхему, как и замыкание входа на врем прогрева и переходных процессов.

2. Преобразующий I/U резистор + ОК каскад у меня уже сейчас есть, слушаю. Задача - полностью уйти от резистора в преобразовании.

П.С. Это всё в данный момент на уровне моих размышлений и требует практического макетирования. Насколько слышал, эксперименты с подобным преобразованием уже были, кажется у Д. Андроникова. Лично не общался на сей счёт.

Активное преобразование на транзисторах точно используют в ДАКах Аббас, SW1X, это я знаю.



[Normann]

Резисторы I/U я пробовал мотать хорошими проводочками, разные, номиналом 5...10ом (у меня два каскада усиления). Процесс экспериментов продолжаю и сейчас. Пока два фаворита, один вариант довоенной меди Ф0,2мм в шёлке и такой же контантан в шёлке. В принципе звучание радует, но жажда познания не даёт спать спокойно.

Минус в том, что данный резистор полностью формирует характер звучания (материал жилы, геометрия намотки, материал деревянного каркаса и пр.) и идеала добиться сложно. Кроме того резистор - пассивный элемент, который поедает энергетику всегда.

[ДимДимыч]

А манганин в шёлке не катит?

[Михаил SM]

21 минуту назад, Normann сказал:

Резисторы I/U я пробовал мотать хорошими проводочками, разные, номиналом 5...10ом (у меня два каскада усиления). Процесс экспериментов продолжаю и сейчас. Пока два фаворита, один вариант довоенной меди Ф0,2мм в шёлке и такой же контантан в шёлке. В принципе звучание радует, но жажда познания не даёт спать спокойно.

Минус в том, что данный резистор полностью формирует характер звучания (материал жилы, геометрия намотки, материал деревянного каркаса и пр.) и идеала добиться сложно. Кроме того резистор - пассивный элемент, который поедает энергетику всегда.

Cкорее , думаю, резистор I/U задаёт определенный уровень сигнатуры -  тантал немагнитный или древняя медь , это как картридж ( сам цап -его обвязка и выход I/U) -  задаёт вообще уровень -разрешения , энергетики , приближения к аналогу, но важнейший ""игрок"" после -это безусловно ламповый буфер , который и определит общий результат .  По мне -  игра реально глобальная , т.к. что поставшь , то и получишь ; ресурсы мультибита ( 58, 56, 63 , ad 62.65 ) реально таковы , что при удачном согласовании с ламповым буфером , звучание жестко конкурирует даже с дорогим винилом .   В контексте этого , ламповый буфер - сроде корректору , биться за звук можно долго -было бы только на чём отслушивать .

[SP057]

32 минуты назад, Normann сказал:

Минус в том, что данный резистор полностью формирует характер звучания (материал жилы, геометрия намотки, материал деревянного каркаса и пр.) и идеала добиться сложно

А где этот "идеал"?! Кто его слушал?! С цифрой все значительно сложнее в том смысле, что большинство имеющихся звукозаписей оцифровано с аналоговых носителей кем, когда и как записанных, не вспомнят уже и авторы. Звучит "лучше" или "хуже", чего и по каким критериям прослушивания?!

Транзисторный активный преобразователь мне не понравился. Ни у упомянутого изделия аббаса, ни в моих опытах. Да, преобразовывать на виртуальном малоомном резисторе и сразу же достаточно усилить заманчиво. Но в звуке будут все материалы элементов и соединений, а их уже много, в отличии от цепи резистора + трансформатор. Думаю с лучшим результатом, именно в поиске наибольшей ясности и максимальной нейтральности (минимизация окрасов), нужно работать с двумя элементами. Энергетику "съедают" конкретные реализации  элементов, нужно искать баланс.

[Евлампий]

Спасибо, теперь даже я боле-менее понял.

Если говорить о транзисторах, то оч классное решение придумал С. Рубцов. К сожалению, я с ним лично незнаком. Если знаешь как связаться, можешь задать вопрос. Я это решение слышал с 1540, его непросто превзойти, звучит очень хорошо.

Насчет твоей схемы. Вот плохо знаю тему. Стало быть, 41-й выдает однополярный ток, и это значит всё норм, сеточные токи исключены, сомнения снимаются. По нижней лампе - наверное, есть смысл предусмотреть вариант ее включения пентодом, тогда это реально будет источник тока (разница по Ri как минимум на порядок), и сравнить. Возможно, при маленьких напряжениях на 2 сетке нижней лампы (огромном резисторе с "плюса") можно будет обойтись без катодного резистора и управлять током этого источника как раз через 2 сетку.

Остается пожелать, чтобы ты и впредь держал форум в курсе по мере развития темы. Ну и осмелюсь рекомендовать послушать описанный мною вариант с прямонакалом. Может превзойти ожидания.

Еще раз спасибо.

[AlexKorotov]

Без серво работать не будет, с серво и нижний пентод не нужен, можно из ОУ ток тянуть. Делал я это все как то давно, не прижилось. Сейчас есть выход на лампе, который сделан так: трансформатор 1:8 с мин. инд. рассеивания, затем пентод 6ж4 (усиление более 100), затем после разделительного конденсатора, который включен с анода пентода на лин. выход ООС в первичную обмотку (сетку пентода) через резистор 51 ком.  От трансформатора зависит конечный результат, схема умерено широкополосна, не nos, при этом ступеньки от работы ЦФ не фильтруются, но так лучше в той системе, где этот источник и пользуется. Сопротивление приведённое к выходу ЦАП менее 5 ом. Теоретически эта комбинация из трансформатора и лампы образует тот же ОУ.

[Normann]

27 минут назад, Евлампий сказал:

По нижней лампе - наверное, есть смысл предусмотреть вариант ее включения пентодом, тогда это реально будет источник тока (разница по Ri как минимум на порядок), и сравнить. Возможно, при маленьких напряжениях на 2 сетке нижней лампы (огромном резисторе с "плюса") можно будет обойтись без катодного резистора и управлять током этого источника как раз через 2 сетку.

А разве этот режим не является условно пентодным? Для нижней лампы шиной В+ служит земля с неизменным потенциалом. Или ты предлагаешь рассматривать в качестве анодной нагрузки и верхний триод тоже, а 2-ю сетку запитать от верхнего плеча +90В? У меня есть сомнение на этот счёт...

Со схемой преобразования Сергея Рубцова не знаком. Если есть ссылка почитать, поделись, пожалуйста.



36 минут назад, SP057 сказал:

А где этот "идеал"?! Кто его слушал?! С цифрой все значительно сложнее в том смысле, что большинство имеющихся звукозаписей оцифровано с аналоговых носителей кем, когда и как записанных, не вспомнят уже и авторы. Звучит "лучше" или "хуже", чего и по каким критериям прослушивания?!

Сергей, конечно же "идеала" не существует в принципе. У каждого свои ориентиры. Также абсолютно согласен со вторым пунктом влияния материалов. Везде свои компромиссы, но хочется достичь возможного максимума, хоть и локального.

42 минуты назад, Михаил SM сказал:

В контексте этого , ламповый буфер - сроде корректору , биться за звук можно долго -было бы только на чём отслушивать .

Михаил, эти переменные я для себя зафиксировал, так как считаю их достаточно соответствующими по качеству. Работа проводилась и проводится сейчас по всем направлениям в меру своего понимания и ощущения. К аналоговой части своего тракта у меня претензий нет. Цифровая и питание также не плохи, по-моему. Если подкините интересные идеи, то тоже буду благодарен. )

47 минут назад, ДимДимыч сказал:

А манганин в шёлке не катит?

Дима, ты же понимаешь, что любой материал нужно слушать и затем принимать решение о пригодности, иначе абстрактно. А чисто гипотетически - почему-бы нет!? Каждый материал и конструктив обладает своим специфическим "голосом". А как уж он вольётся в общий "хор" судить только тебе - слушателю и создателю системы.

[Normann]

37 минут назад, AlexKorotov сказал:

Без серво работать не будет, с серво и нижний пентод не нужен, можно из ОУ ток тянуть.

Почему не будет работать, поясните? Сетка на земле, потенциал стабилен. Анодное напряжение можно застабилизировать, Кус по току менее 1... Нелинейностей в цепи нет. Не понимаю.

ОУ - вообще не моя тема, извините.... Уж лучше пассивное преобразование буду слушать. Повышающий транс на входе - с этой схемотехникой жил лет 6-7 назад, но сейчас не рассматриваю. Резистор лично мне слышится более "честным" и удобным в настройке "под себя", хотя против трансформатором ничего не имею против (хорошие МС-трансы с небольшим Ктр).

[Евлампий]

Еще раз добрый день, Сергей

- У меня нет сведений, что Рубцов где-либо публиковал свою схему

- Сейчас (в рамках моих иллюзий) нижняя лампа включена у тебя определенно триодом.

Если вторую сетку (через рэ) включить к проводку "земля" и отфильтровать, другое дело.

Комментарии соратников еще раз подтверждают, что сама по себе тема остается непаханым полем - возможностей и гипотез море разливанное.

Пусть у тебя всё получится, и пусть порадует.

[Normann]

11 минут назад, Евлампий сказал:

Если вторую сетку (через рэ) включить к проводку "земля" и отфильтровать, другое дело.

ОК. Переключу её на землю. Можно и RC фильтр соорудить... Заодно резистором и ток сетки ограничить. Боюсь только, что в этом случае ток второй сетки потечёт через ДАК... Нужно подумать.



[DSH]

Сергей, вот ссылка на одну из схем Рубцова.

https://abbasaudio.listbb.ru/viewtopic.php?f=13&t=80

[Normann]

1 час назад, DSH сказал:

Сергей, вот ссылка на одну из схем Рубцова.

https://abbasaudio.listbb.ru/viewtopic.php?f=13&t=80

Спасибо! )
