12 минут назад, ДимДимыч сказал:

Много лет назад был у меня филипс 303.    1540 цап.....вроде даже 2? Не помню уже.

Да, 303-й - привод CDM0, 2х1540 с ЦФ SAA7030 (который сам по себе еще то...).





  • Replies 155
  • Created
  • Last Reply

Top Posters In This Topic

Posted
3 минуты назад, Alex Torres сказал:

Да, 303-й - привод CDM0, 2х1540 с ЦФ SAA7030 (который сам по себе еще то...).





А что можешь сказать по pcm53?

Давай уж ругай...:smile-21:

Posted
14 минут назад, Stan Marsh сказал:

Это тот, что с челюстью? Был у меня когда-то такой.

Нет уже челюсти....отвалилась 2 года назад.  Отломалась какая то пластмассовая деталь.

  Всё лишнее очистил..

Слушаю, просто ставлю диск в ручную на магнитную защёлку.

    Как то даже звук стал лучше без этой штатной "механики".

Это я про хитачи da-1000.



Posted
1 минуту назад, ДимДимыч сказал:

Всё лишнее очистил.

Я тоже, оставил только 1540, и те отдал товарищам для ЦАПа.:smile-11:

Posted
Только что, Stan Marsh сказал:

Я тоже, оставил только 1540, и те отдал товарищам для ЦАПа.:smile-11:

Стас! Ты про фил-303?

Я про хитачи da-1000.......у него карман каретка отвалилась.

Posted
Только что, ДимДимыч сказал:

Ты про фил-303?

Ага!



1 минуту назад, ДимДимыч сказал:

Я про хитачи

А, теперь понял.

Posted
23 минуты назад, ДимДимыч сказал:

А что можешь сказать по pcm53?

Давай уж ругай...

Чего его ругать, обычный древний параллельник, получше чем 1540, похуже РСМ63 и РСМ58.

Мне не интересен.

Posted
49 минут назад, юрий робертович сказал:

НЕ надо мне РСМ63 и РСМ58...

Так и мне не надо, тем более в плеере.



49 минут назад, юрий робертович сказал:

Есть дежурный Philips AK-630 две штуки, читают даже самописки, и почти не отличить от Фили 204

И как оно, на 1-битной дельта-сигме? Не хуже чем 1540? :)

P.S. У меня где-то был сервис-мануал на АК-630, если надо.

Posted

Если разница с 204 малозаметная, то, как вариант, 204й просто не совсем исправен (что бывает нередко и с ними, и с 303 и тп).

Posted

Абыжаете, Никита Сергеевич! Всё путем, 204 конечно лучше.

У одного АК-630 вообще без вых. операционников, прямо с вых. SAA7341. У другого заменил на NE5532, выкусил транз. ключи, эл-ты 1мкф заменил на РР 10мкф*100в. И поставил 4 конд. Рубикон 2200мкф*35в + 2 конд. МР Тесла 15мкф*100в параллельно питанию, и туда все что было на 160в МБГО на 10, 20, 30мкф, итого 160мкф..

Posted
15 минут назад, юрий робертович сказал:

У одного АК-630 вообще без вых. операционников, прямо с вых. SAA7341.

Он у нее там внутри:




В А-630 после нее еще поставили опер, 4560 (5532 - на голову  лучше) как буфер-ФНЧ  с Ку=1.5, поскольку сама SAA7341 выдает только 1.4в.

Выдирание выходных ключей - это очень правильно, только желательно вместо них туда релюшку поставить, щелчков меньше будет, и увеличение разделительного кондера - тоже. Могу еще кое-что подсказать, но Вы-же этого все равно не сделаете.

То есть 1-битная дельта-сигма, о которой так много печалятся удифилы, оказалось  не хуже того, что они называют "мультибитниками"?

Чего-же ее давно уже никто не делает?



Posted
19 минут назад, Stan Marsh сказал:

Ты знаешь, что есть целая секта поклонников TDA1305?

Знаю :)

Еще есть такая-же секта с TDA1547, и с UDA1334 - самым последним однобитником, снятым с производства лишь 2 года назад (они если где и остались, то разве что в самых примитивных кодеках).



  • Круто (+1) 1
Posted

Молодец! Ну а я вот не знаю, по понятным причинам. Не молодец, стало быть. Просто из опыта прошлых лет знаю, что если в штатном виде 204 или 303 и тп звучит "недостаточно хорошо" - что то в нём не так.

Posted

В помещениях где не курят и не пыльно, они и должны работать практически вечно.

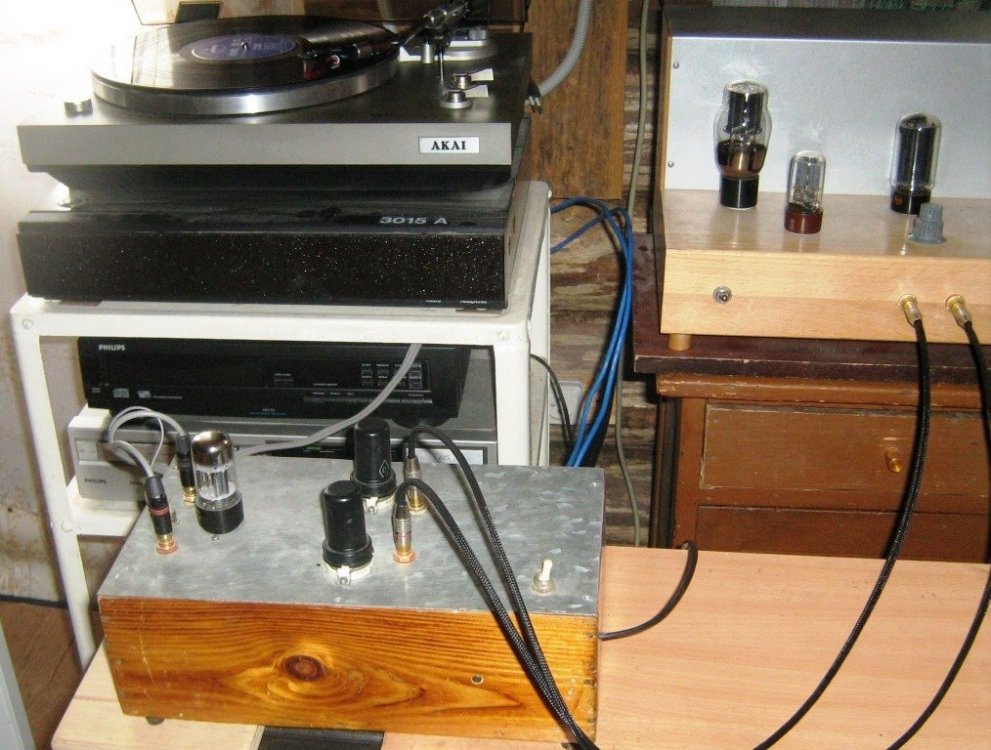

Отдельный ящик правильно, клок от Аббаса, сверхсекретный, ламповый выход к 10 омным резисторам, и можно ещё частично улучшенный БП туда запихнуть. И не только к 204,и не только к Филипсам, довольно много к каким, если мультибитники.

  • Like (+1) 1
Posted
7 часов назад, Xрюн222 сказал:

это просто хлам? Или может быть все таки "удифильское хавно"

А в чем разница? :)

P.S. что там хорошего - это почти неубиваемая механика CMD0-4, (кроме привода лотка, он в древних моделях часто глючит).

Выдать через оптику на что-то внешнее с джиттероподавителем - уже хорошо. Но конечно, только для 44/16.

  • 2 weeks later...
Posted

Появилось желание подключить свой ДАК по квадратной шине к USB конвертеру в обход SPDIF и приёмника естественно. Конвертер имеет I2S HDMI выход стандарта PS, которого придерживаются и китайцы. Распиновка следующая:

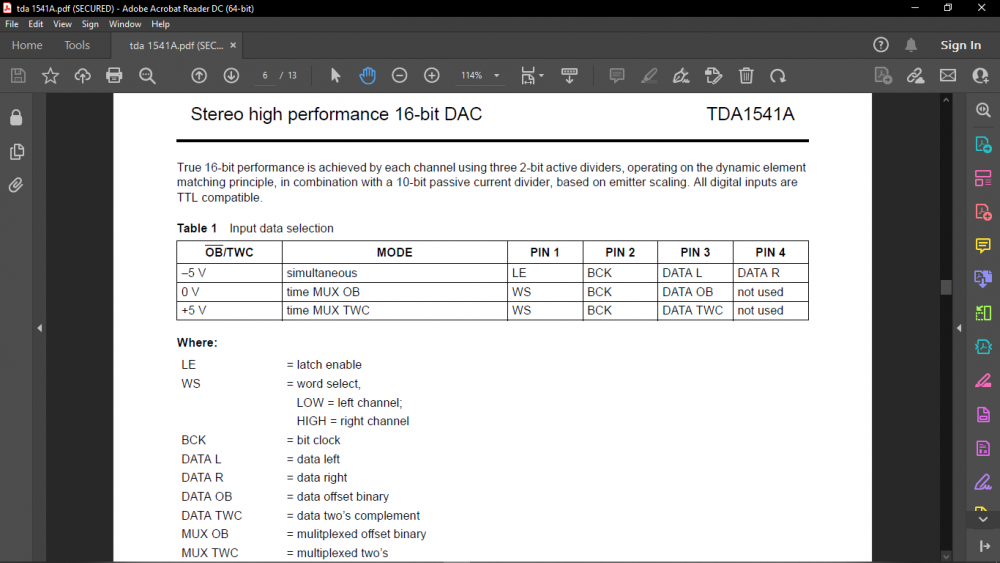

TDA1541 имеет возможность работы в 3-х режимах по I2S, потому требуется подсказка.


Я использую второй режим с офсетом данных - OB/TWC = 0V, LRCK+ > WS, BCK+ > BCK, DATA+ > DATA OB  Верно я всё понимаю? Master Clock у меня внутренний на плате ДАКа.

  • Круто (+1) 1
