А вот классический синхронный выпрямитель. Предположим, что вместо 6Ц10П - полупроводниковые диоды. Что тогда получаем? Повторяю предыдущее сообщение - Пусть мы имеем ~2*112В, на промежуточном конденсаторе через полупроводниковый диод накопится 158В. И к этому напряжению подключен анод триода. Если мы используем вторую обмотку ~112В как управляющую, то на ней только лишь амплитудно напряжение достигнет 158В (во втором полупериоде когда триод забирает энергию с промежуточного конденсатора). Пусть целевой конденсатор в катоде триода имеет даже 130В (что наверно очень низко), пусть даже триод уже не особо закрыт при напряжении на сетке от -5В (относительно катода) и выше. Всё равно время перекачки энергии через триод получается очень небольшим. 130В от 158В это 0,82. sin55=0,81. sin56=0,83. То есть из 10мс полупериода только 3,8мс на сетке триода 0В или немного больше. То есть это время открытого триода. Если считать, что уже при -5В на сетке триод потихоньку открывается, то всё равно это только 4,1мс. Тут получается, что триод перегружен. Моё предложение о смещении управляющей синусоиды на сетке триода касалось не этого случая, конечно. Если эти рассуждения справедливы, то, конечно, сообщения, что синхронный выпрямитель в виде однополупериодной схемы очень слаб - понятны. А вот использование вакуумного диода немного (а может и заметно) исправляет ситуацию, под нагрузкой напряжение на промежуточном конденсаторе будет заметно ниже, соответственно время, когда напряжение на сетке триода 0В и выше - будет намного больше, чем 4мс. Остаётся только понимать, что рекомендовать полупроводниковые диоды в синхронный выпрямитель надо очень осторожно. -
Ну вот, дополнительные управляющие обмотки обеспечат 0В и выше на сетке относительно катода все 10мс из 10мс полупериода. И даже больше, что по мне крайне нежелательно (пересечение с полупериодом работы диода).
-
Осталось вас попросить схему компараторов с полевиками реализовать на вакуумных триодах, пентодах и т.д. ))). Извините, вот имеем мы диффкаскад на триодах или пентодах... а как дальше это подать на сетку триода с полупериодным закрытием этого триода? Допустим, нужно повышенное отдельное питание, чтобы между этим высоким питанием и сеткой триода (регулирующего, 6с19п) расположить анодный резистор одного из триодов диффкаскада. А как сюда завести полупериодное закрытие 6с19п?
-
-
Так, что-то у меня один вопрос возник... Если не использовать дополнительную управляющую обмотку, подключаемую в катод триода, если использовать вторую двухполупериодную обмотку, то происходит коллизия... Пусть мы имеем ~2*112В, на промежуточном конденсаторе через полупроводниковый диод накопится 158В. И к этому напряжению подключен анод триода. Если мы используем вторую обмотку ~112В как управляющую, то на ней только лишь амплитудно напряжение достигнет 158В (во втором полупериоде когда триод забирает энергию с промежуточного конденсатора). Пусть целевой конденсатор в катоде триода имеет даже 130В (что наверно очень низко), пусть даже триод уже не особо закрыт при напряжении на сетке от -5В (относительно катода) и выше. Всё равно время перекачки энергии через триод получается очень небольшим. 130В от 158В это 0,82. sin55=0,81. sin56=0,83. То есть из 10мс полупериода только 3,8мс на сетке триода 0В или немного больше. То есть это время открытого триода. Если считать, что уже при -5В на сетке триод потихоньку открывается, то всё равно это только 4,1мс. Тут получается, что триод перегружен. Моё предложение о смещении управляющей синусоиды на сетке триода касалось не этого случая, конечно. А случая дополнительной управляющей обмотки, подключаемой к катоду триода. В этом случае можно отсекать первые и последние 10% времени, что даст время открытого триода 8мс из 10мс, что существенно лучше, чем работа триода без отдельной управляющей обмотки.
-
By Васянин Сергей · Posted
На самом деле там ничего сложного нет. Пара компараторов плюс несколько полевиков, вот и вся система управления. Лет двадцать назад делал, надо посмотреть, может записи сихранились. -
Как именно это сделать? Вы имеете ввиду ограничение открытого состояния триода с помощью ограничения напряжения на сетке? Или как раз изменением времени открытого состояния (не ШИМ, конечно, просто 10->9->8 миллисекунд за полупериод) ? Во втором случае катод будет перегружен скорее всего, то есть стабилизация будет осуществляться упиранием в насыщение тока катода, что нехорошо. Как именно можно реализовать объединение сигналов лампы-измерителя напряжения и сигнала управляющей обмотки для регулирующего триода? Некрасиво с кучей баллонов и я могу придумать, возможно, есть красивое решение?
-
By Colonel Burrous · Posted
Дон Ковэй, современник Литтла Ричарда, работал в той же манере и имел примерно схожий голос с Ричардом, но широкой популярности не получил. Биг Сэнди-это кантри-рок, весёлый, в чём-то деревенский. А вот этот твистовый диск, очень интересен- поёт Дон Лэнг, поёт нон-стопом знаменитые рок-н-роллы в твистовой манере. О Лэнге я уже писал, это самый ранний рокер Англии, до Томми Стила, до Клиффа Ричарда, ну и до Битлс, конечно же. Пять ранних дисков Хэйли, записаны весьма неплохо, при случае, сравню как звучат такие же винилы, у меня имеющиеся. -
-
-
By Васянин Сергей · Posted
В принципе, не трудно изменением открытого состояния лампы сделать выпрямитель со стабилизацией выходного напряжения. -
Загрузил модели на 3dtoday. https://3dtoday.ru/3d-models/gadgets/music/razyom-dlya-nausnikov-stax Пользуйтесь. Если негде распечатать. то могу помочь. -
By Васянин Сергей · Posted
Извините, если чем то обидел. Задержка открывания лампы на самом деле даже вредна. Дело в том, что количество передаваемой энергии из накопительного конденсатора в нагрузку зависит, в том числе, и от периода времени, когда лампа открыта, и чем больше это время, тем больше запасенной энергии поступит в нагрузку, т.е. КПД больше. Беспокоиться, что периоды накопления и передачи энергии накопительного конденсатора, наложатся, не стоит. -
By Виталий1982 · Posted

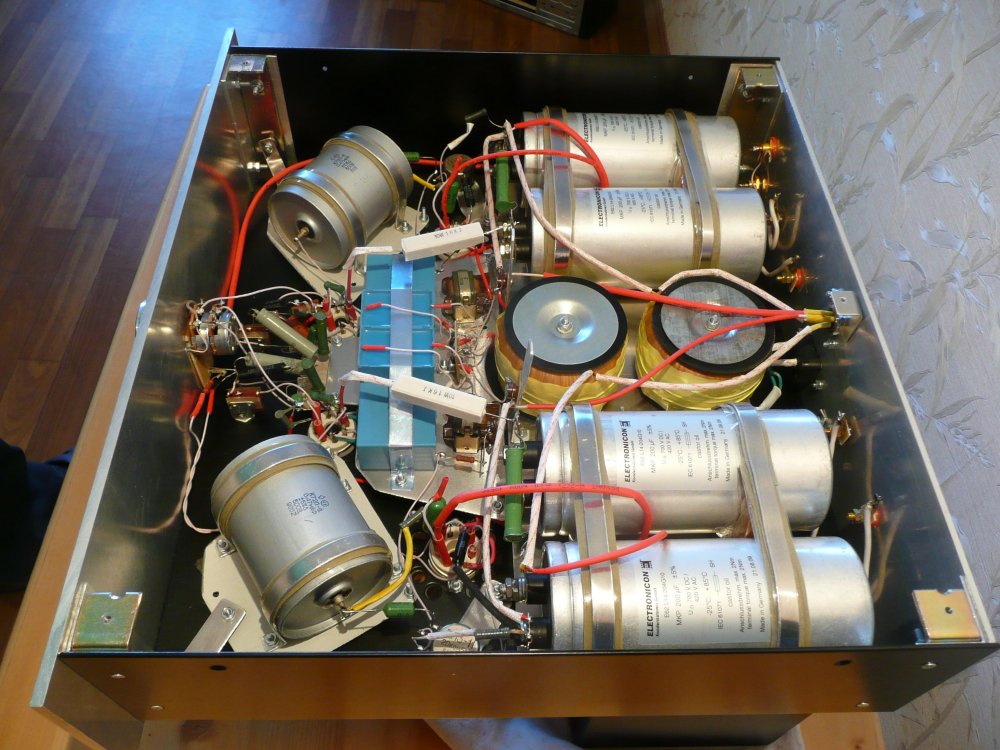

Подключил сейчас к колонкам на Визатонах , закрытый ящик. Собирал Кулиев Сергей, считал Манаков, за что ему огромнейшее спасибо! В общем звук 🔥. Усилок как задышал полной грудью. -
Да, проще. Но я, к сожалению, бываю дома наездами, можно сказать редко. Но всё равно лампы не бросаю и хочется улучшить то, что имею. Кроме предварительного обдумывания и расчётов, что макетировать, я должен ещё и заказать все запчасти и лампы. Если можете, объясните, чем так плохо открывать триод на 1-2 миллисекунды позже и закрывать на 1-2 миллисекунды раньше? Изучу.
-
-
