21 час назад, Владимир-П сказал:

Перемотал ОСМ016, секционирование п-в-п-в-п. В первичке провод ПЭВТЛ-2  0,3, по секциям-10, 6 и 6 слоев,в слое 144-147 витков, общее получилось 3189, сделал отводы в третьей секции от 3,4и5 слоев. Первая секция вторички-6слоев по 59 витков 0,71мм, вторая 2слоя по 28 витков двойным 0,63мм, после коммутации-146 витков. Катодную мотал внутри вторички по 115 витков, общее 230. Коммутация первички- 1-3-2, индуктивность 40гн, r1-187ом, в зазоре бумажки 0,1. Бумага 0,05мм между рядами, межсекционная-пленка + бумага, КО 7дб. Лампы 6п3с, 6L6, КТ, смещение фикс, вторые сетки-от регулируемого СН. АЧХ первая от всех витков около 4ком, вторая-подключено от отвода 3,7ком, лампа 6L6GT.



Владимир, а есть возможность помотреть меандр на вторичке в каскаде с лампой, конечно. По КО не очень-то много информации в сети.

Posted

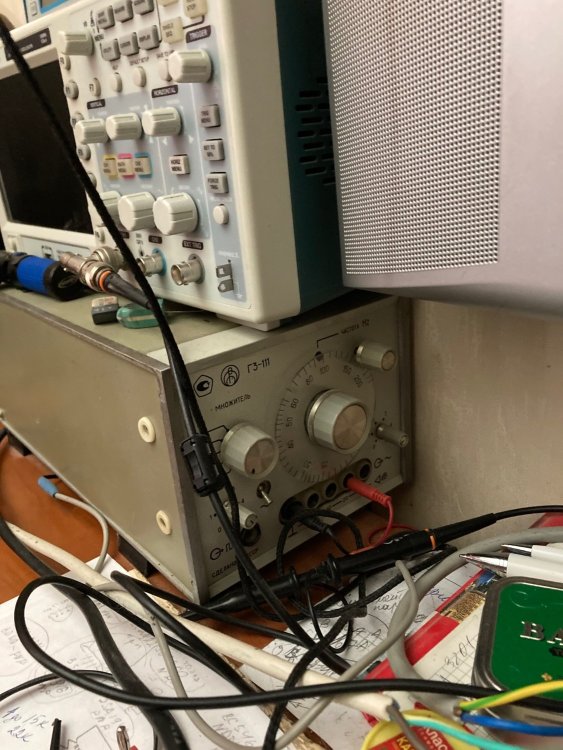

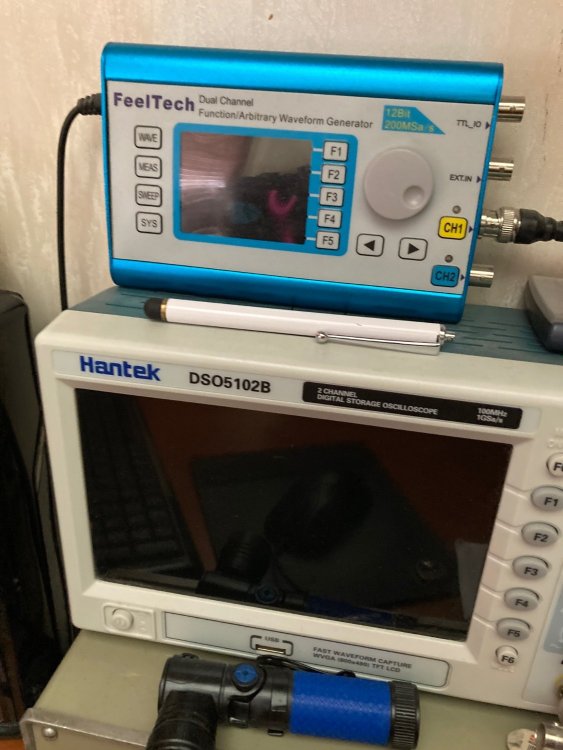

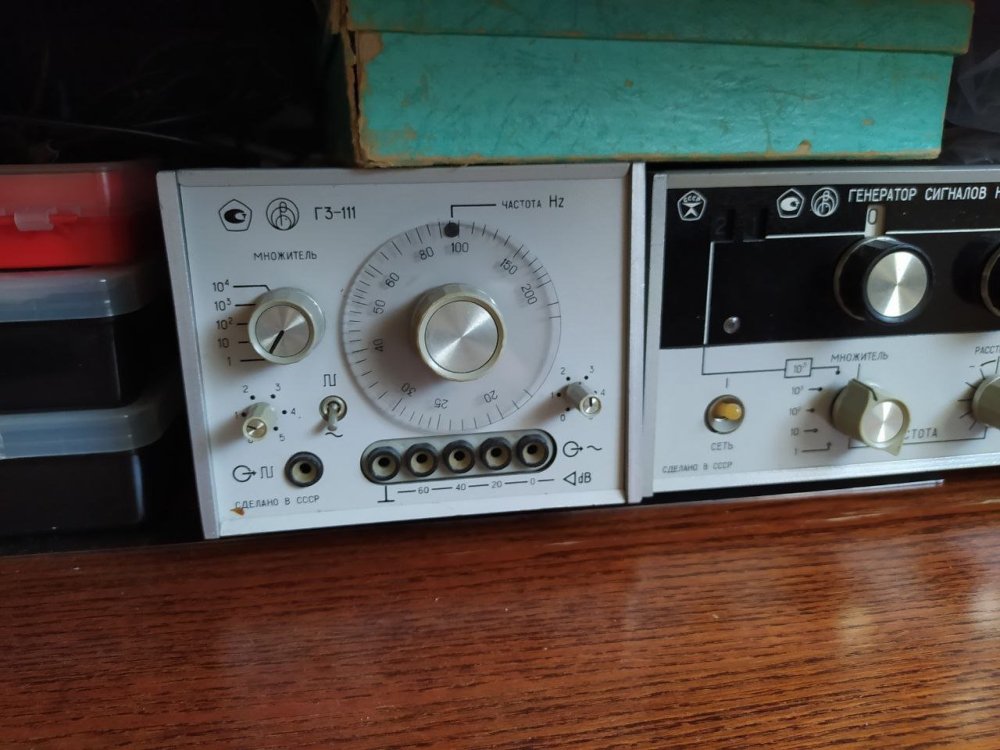

Когда с меандром заморочился, для этих целей приобрёл генератор ГЗ-111, получилось весьма бюджетно. Звуковая карта меандр давала нудовлетворительный, дельта-сигма же.image.thumb.jpeg.f4bbfbead401ee760132e47eb40343fc.jpeg


  • Like (+1) 1
Posted

Не совсем по тематике наверное, но спрошу раз есть вопрос:

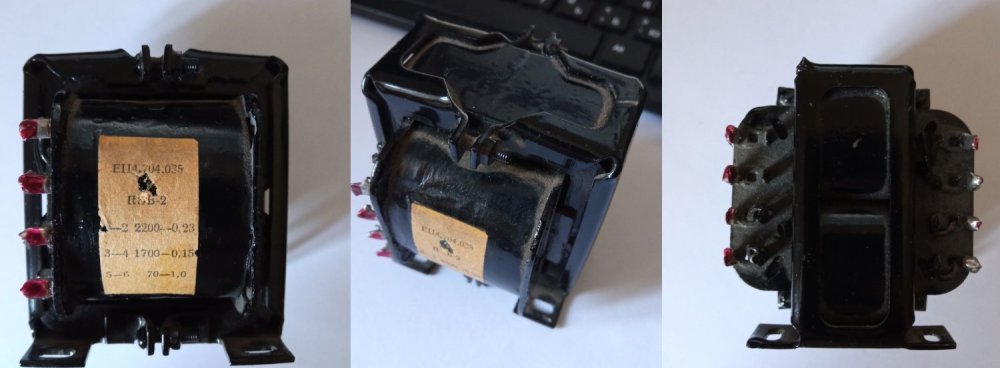

....есть комплект из 2-х шт.+ТС, вот такие:


... годятся ли для аудиоподелок? и куда по возможности применимы? С информацией по таким беда, ну или я туплю. Есть подозрение на измерительную технику.

ЕЦ4.704.035

1-2 / 2200вит - 0,23мм   ПЭВ-2

3-4 / 1700 - 0,15мм    ПЭВ-2

5-6 / 70 - 1мм ПЭОВ-2

Posted

Как силовой для преда или ушного усилителя.  Миллиампер 50 с анодной обмотки снять можно, пару ампер с накальной.

  • Like (+1) 1
  • 2 weeks later...
Posted

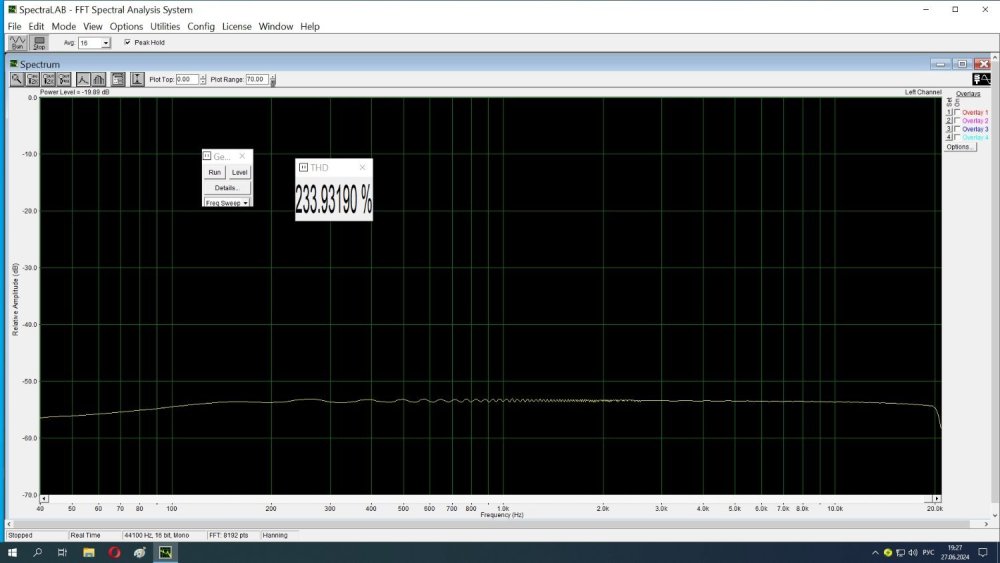

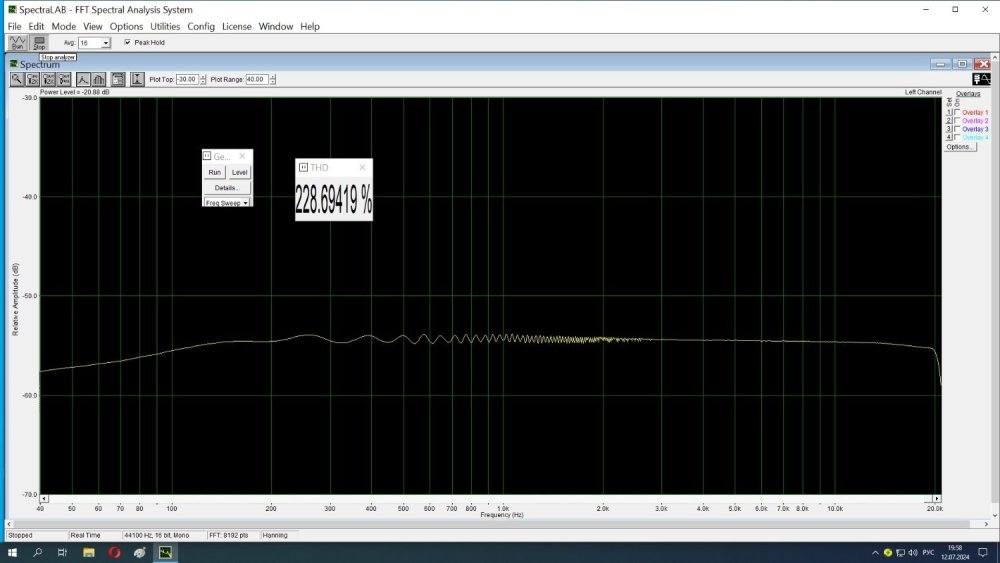

Намотал на ОСМ-016 чисто пентодный ТВЗ, первичка 10+12 слоев по 150 витков провода 0,224, между ними вторичка 150 витков, внутри вторички КО. Подключил пока без ОС, с тремя вторичками было лучше. Первая картинка-анод к концу обмотки, вторая- к началу. На НЧ плохо отрабатывает звуковая.


без ОСА-нач.jpg

  • Like (+1) 1
Posted

Подключил КО 6дб, нормально. Только не вижу преимуществ перед 3-мя первичками, а это удобней- двойного назначения, и триод, и пентод. АЧХ с 2хП КО 6дб.


  • Like (+1) 1
Posted
В 12.07.2024 в 22:07, Владимир-П сказал:

Только не вижу преимуществ перед 3-мя первичками

Если смотреть в более широком диапазоне, хотя бы до 96КГц, то резонансы в УЗ области будут более выражены при большем количестве секций. Эта разница больше слышна, чем видна. Если брать во внимание только АЧХ, то большее количество секций, конечно, дадут более широкую полосу на ВЧ. Другой вопрос, нужна ли она с пентодом?

  • Like (+1) 2
Posted

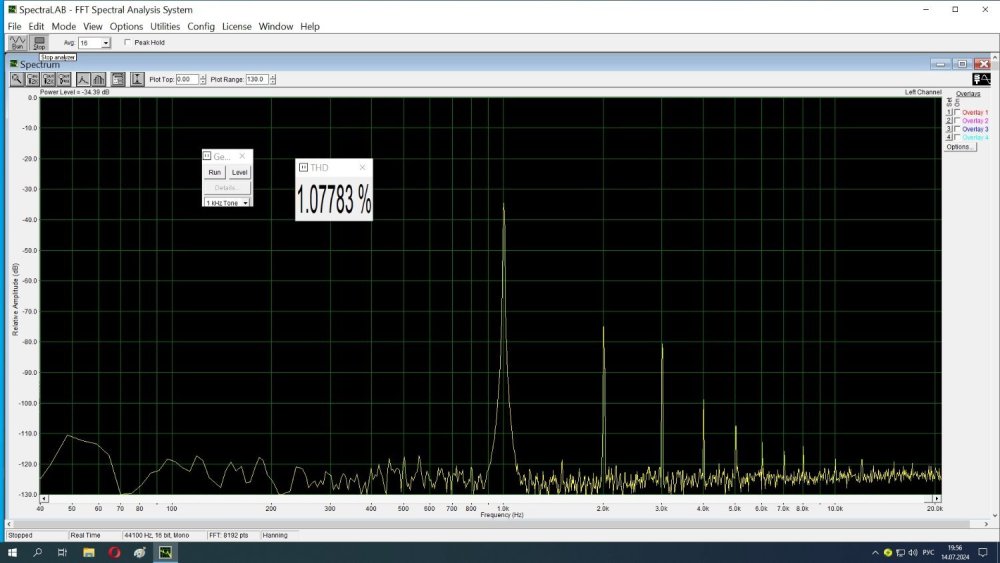

Перевел в покемон с ОС тоже примерно 6дб, и вот что получил: c КО Rвых-2,7ом, покемон-4,6ом, спектр на 1вт КО и покемон. А звук-это вкусовщина, а у меня еще и музыкального слуха нет.



  • Like (+1) 4
Posted
В 02.07.2024 в 16:14, Meshochnik сказал:

Не совсем по тематике наверное, но спрошу раз есть вопрос:

....есть комплект из 2-х шт.+ТС, вот такие:


... годятся ли для аудиоподелок? и куда по возможности применимы? С информацией по таким беда, ну или я туплю. Есть подозрение на измерительную технику.

ЕЦ4.704.035

1-2 / 2200вит - 0,23мм   ПЭВ-2

3-4 / 1700 - 0,15мм    ПЭВ-2

5-6 / 70 - 1мм ПЭОВ-2

Знакомые ТС, если делать моноблоки вполне потянут 6П6С. Качество у них ах...

  • Like (+1) 1
Posted

Заходил музыкант, послушали SE пентод, где в одном канале был транс с 2-мя первичными обмотками, в другом- с 3-мя. Лучше оказался с 3-мя, более правильным, нужно перематывать.

Posted

Закономерно. Посмотрите как сделан ВТ усилителя у100бу4.2 на трёх параллельных 6р3с. Трансы просто изумительные, но требуют ламп с низким Ri.

И не слушайте спекулянтов, впаривающих свои поделки, а также шизоидов, ненавидящих всё отечественное (кое-что путёвое и у нас делали).

  • Like (+1) 1
Posted
47 minutes ago, Владимир-П said:

Есть такая табличка, нужно расшифровать, интересует правая колонка, 1 и 2-й ряд сверху.



По моему это полковник МакЛиман.
Написано: одна сторона earthy - "землистая", средняя точка earthy - "землистая".
То есть относительная емкость от "базового" варианта при соответсвующем расположении экранов и секционировании первички.
Посмотрел - не то, получается Radiotron handbook, может быть...
Table 5 gives a pictorial representation of various ways in which high impedan~
windings may be arranged in relation to earthy points shown as screens. The table
is equally applicable if these points are earthy low impedance windings. The capacitance factors for alternative connexions of
the windings, with either one side or the
centre point at earth potential, are given
relative to the average capacitance between
one end layer of the winding and one
screen. The two arrangements marked
with an asterisk indicate that it is necessary
to reverse the direction of winding in
order to achieve the capacitance factor
shown.
Экраны сиречь есть вторичные (низкопотенциальные, они же землистые) обмотки.
Стр 223 RADIOTRON DESIGNER'S HANDBOOK FOURTH EDITION by RCA 1953 г.

  • Like (+1) 2
Posted
В 18.07.2024 в 12:52, Владимир-П сказал:

Есть такая табличка

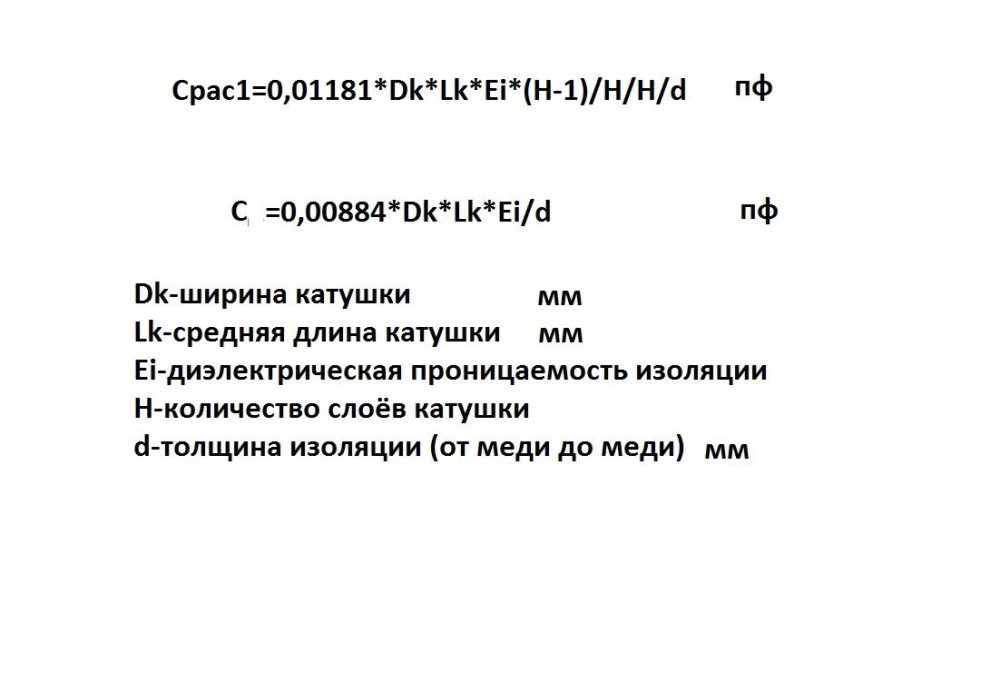

Это коэффициенты для расчёта приведённой ёмкости трансформатора




Здесь первичка разделена на три части  0,25 вторичка  0,5  вторичка  0,25

считается просто




Сумма 0,0625+0,0625+0,5625+0,5625=1,25  1,25-коэффициэнт приведён в таблице

При изолированной вторичке имеем


В синем квадрате на рисунках как раз  табличные данные

Чтобы посчитать приведённую ёмкость надо посчитать статическую ёмкость


Достаточно знать среднюю длину витка в трансформаторе к примеру

средняя длина -210мм

ширина катушки 100мм

диэлектрическая проницаемость 3

толщина изоляции + лак на проводе 1мм+0,1мм

то статическая ёмкость Сст=0,00884*210*100*3/(1+0,1)=506пф

округляем до 500пф    500*1,25=625пф это и есть приведенная ёмкость

Статическая ёмкость 4-х изоляционных слоёв в даном тр ровна -2000пф

При отключении вторички от земли 500*0,25=125пф

Поэтому при изолированной вторичке АЧХ гораздо лучше



  • Thanks (+1) 2
  • Smile 1
Posted

За окном жара, поправьте, если не прав: при 3-х и 4-х первичках лучшим вариантом для пентода будет тот, где все секции равны?

Еще интересно, насколько влияет заземление вторички через R -1ком.

Posted
5 часов назад, Владимир-П сказал:

при 3-х и 4-х первичках лучшим вариантом для пентода будет тот, где все секции равны

Да только 4 -е  первички наверно много а 3 одинаковых первичек нормально только мотать последнюю секцию с разворотом и соединить вот так


В моих рисунках 0-это Uпит а 1- анод

В таблице что вы дали это 2-й рисунок в правой колонки только  разворот последней секции и соединение как на рисунке  даёт выигрыш в приведенной ёмкости  почти в два раза  К=1,11   к=0,6534





  • Like (+1) 1
  • Thanks (+1) 1
  • 2 weeks later...
Posted
2 минуты назад, Владимир-П сказал:

Подарили провод ПЭТВ-939  0,25мм  79года, как понимаю, с одним слоем лака. Подойдет ли для транса с межслойной бумажкой?

Ну зачем такое старье использовать?... Вся работа же на смарку пойдет:-(((

  • Hmm... (-1) 1
Posted
1 час назад, Владимир-П сказал:

Подарили провод ПЭТВ-939  0,25мм  79года, как понимаю, с одним слоем лака. Подойдет ли для транса с межслойной бумажкой?

Очень даже пойдёт.

Если конечно провод в полном порядке.

  • Like (+1) 3
