Трансформатор для SE.

Russ3000

By Russ3000
in Help for beginners

 Share

Recommended Posts

  • Replies 405
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Сергей Б
Сергей Б

Всётаки маркетинг превыше здравого смысла, каких только сердечников не придумали, якобы для беспрецедентного воспроизведения высоких частот. Но если из играющего трансформатора совсем вытащить железо,

Ollleg
Ollleg

Много трансов СССР разматывал, как правило, лаковая изоляция живая и не трескается. В усилках использую в качестве сигнальных провод  вых.трансформатора  от разобранного лампового осциллографа 1961 го

Михаил SM
Михаил SM

Спасибо за ссылку. Вы правильно в кавычки взяли понятие - топовые .  Тут топовыми и близко не пролетало -ни одного .  Это типовые , недорогие бюджетные S.E.трансформаторы с явно обрезанным НЧ -диапазо

Posted Images

Катана Collaborator

Катана

Posted
Posted
Цитата

Такой вот вопрос возник , конкретно по вых. трансформаторам . Подскажите пожалуйста какой пропил надо сделать в среднем стержне железа для однотактного усилителя , ток вых. лампы будет не более 075мА , количество витков перв. обмотки в районе 3000. может кому то приходилось делать подобное и решать такой вопрос ?

Дмитрий , я немного протупился  и не совсем корректно написал данные для решения задачи .

Поправлюсь  ток - 75ма макс. обмотка вся прев. 3000 вит. лампа el34



Катана Collaborator

Катана

Posted
Posted

Дмитрий очень благодарен за умный и краткий ответ !!!! Пожалуй таких кудесников как ты на форумах не найти  уже  , которые как ты , не одну сотню кг.  выходных трансформаторов намотал , и без всяких  формул ,расчетов и перерасчетов , готов дать точный требуемый ответ !!!!

Алексей Proficient

Алексей

Posted
Posted

У этого железа и без пропила проницаемость не особо... Сетевая обмотка, если не ошибаюсь, порядка 1500вит. Дает 4,5-5Гн на малом сигнале и около 20Гн на большом(сеть), дальше считайте сами. Как вы собираетесь сделать одинаковый пропил у такого кол-ва пластин, да еще и с "кривым языком",  интересно?

Тем не менее, удачи!

  • Like (+1) 1
Алексей Proficient

Алексей

Posted
Posted

А если так тянет на ф-железо, можно поискать м65/74/85 с просечкой 0,5мм, чаще конечно попадается или без просечки или с просечкой 1мм, но если найдете нужное, хоть пилить/точить не придется ;) Но по большому счету, это скорее больше под рр подойдет, имхо.

Катана Collaborator

Катана

Posted
Posted

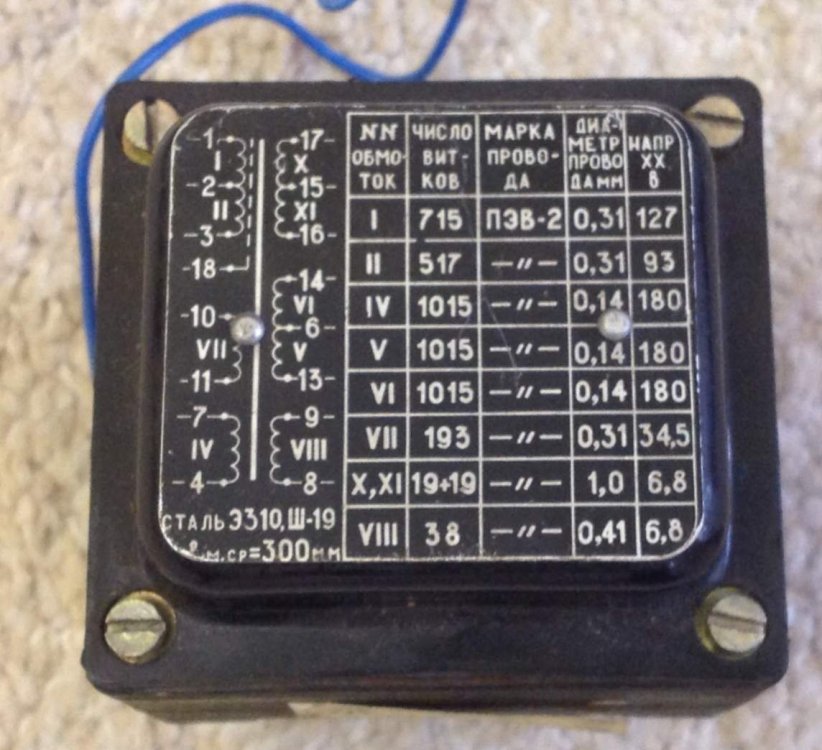

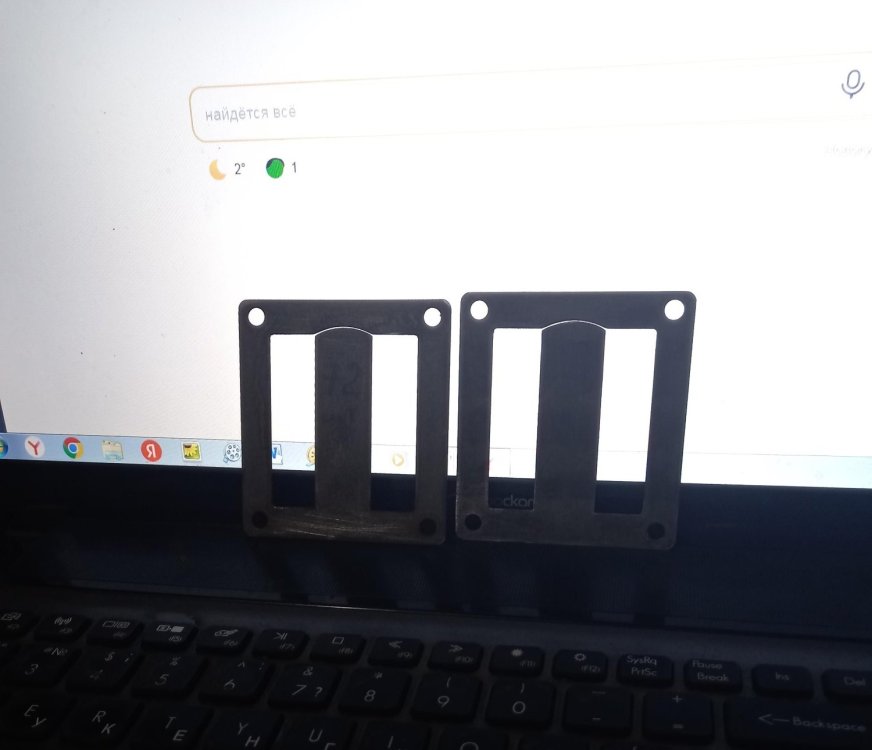

Чем вам не угодило железо э-310 ? Для меня оно того же ряда что и э-320 , а последнее как думается всем общеизвестное на столько , что ни какому следователю лишних вопросов задавать не надо .  Конечно будет новый каркас , набран необходимый пакет железа по объему ( сечение ) итд .

п.с. со словом - думается   , я конечно погорячился , как помниться сказал один персонаж из фильма Брат 2 ( таксист в америке ) -






  • Like (+1) 2
Алексей Proficient

Алексей

Posted
Posted
10 часов назад, Катана сказал:

Чем вам не угодило железо э-310 ?

Железо то хорошее, но вот формфактор не для SE. Протачивать одинаковый зазор 0,28мм у 150-160 пластин с "кривым языком" то ещё удовольствие. А результат не факт, что ожидаемый выйдет.

У вас на фото готовый силовичек для преда или ушникового уся, стоит ли портить  качественное изделие...

Катана Collaborator

Катана

Posted
Posted
1 час назад, Илья Александрович сказал:

Тоже имеются такие трансформаторы, если на них МКТ намотать можно ли для тока 5-10мА обойтись без зазора?

Я многословно извиняюсь , видимо что то пропустил в этой жизни , что такое - мкт ?



Катана Collaborator

Катана

Posted
Posted
1 час назад, Алексей сказал:

Железо то хорошее, но вот формфактор не для SE. Протачивать одинаковый зазор 0,28мм у 150-160 пластин с "кривым языком" то ещё удовольствие. А результат не факт, что ожидаемый выйдет.



1 час назад, Алексей сказал:

Железо то хорошее, но вот формфактор не для SE. Протачивать одинаковый зазор 0,28мм у 150-160 пластин с "кривым языком" то ещё удовольствие. А результат не факт, что ожидаемый выйдет.

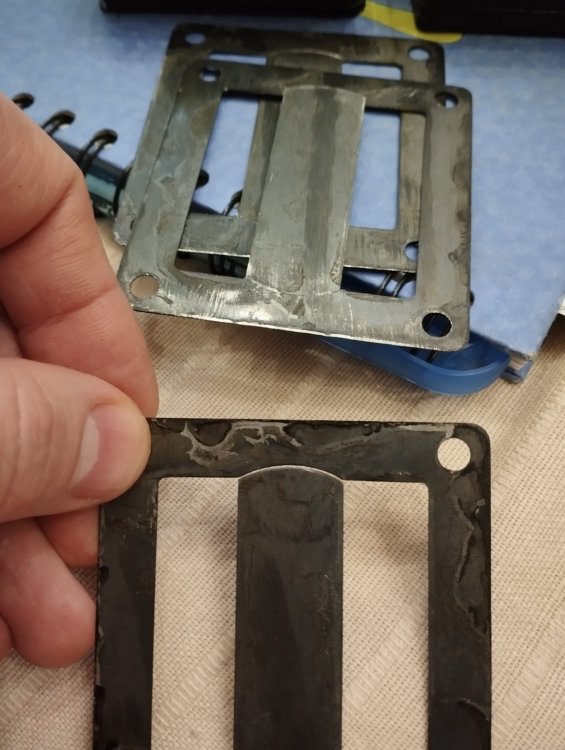

Да , вы уже какой раз это пишите , вы просто ни разу это не делали . Оттягиваете  эту среднюю кривую пластину совсем не далеко и надфилем в несколько заходов  надфилем или наждачной бумагой на тканевой основе делаете монотонные округлые движения , очень быстро все снимается , да и надо то немного , ну минута уйдет на одну пластину , а как приноровитесь ,то дело много быстрей пойдет .

Алексей Proficient

Алексей

Posted
Posted
49 минут назад, Катана сказал:



Да , вы уже какой раз это пишите , вы просто ни разу это не делали .

Почему не делал? Делал. Имейте ввиду, быстро не выйдет, заусенцы нужно будет удалять и на ответной части, а не только на языке.

Но у меня опыта маловато и пример мой не сильно показательный, вот если у вас получится, да еще и быстро, искренне порадуюсь!






Алексей Proficient

Алексей

Posted
Posted

Зазор сам по себе несложно сделать, вот сделать его нужным и одинаковым на всех пластинах будет непросто. Хотя, раз есть желание, нет ничего невозможного.

Я вовремя остановился ;) и не стал портить весь набор.

Катана Collaborator

Катана

Posted
Posted
8 часов назад, Илья Александрович сказал:

Тоже имеются такие трансформаторы, если на них МКТ намотать можно ли для тока 5-10мА обойтись без зазора?

Помнится Леша Шалин писал  в свое время что до 10ма зазор можно и не выставлять , для такого тока достаточно будет и технологических огрех соприкосновения Ша и Ай пластин в трех их точках , но это как вы правильно догадались для традиционных Ша образных трансформаторов , здесь же Ф железо , и все же немного совсем придется слегка пройтись наждачной бумагой сделав самый минимальный просвет , я так мыслю . но лучше про это все вам скажет какой либо специалист по этой кухне , обратитесь к нему ( Дим Димыч ,Костя КВН ).

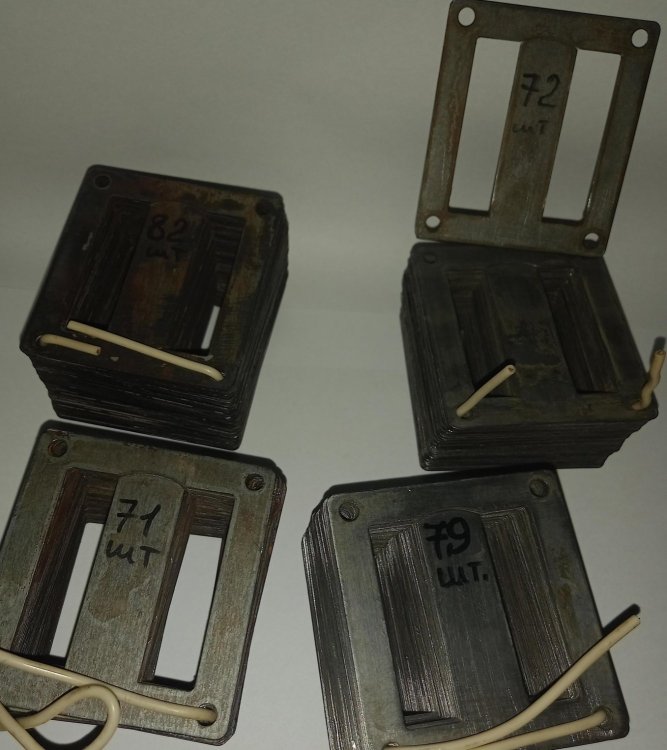

Да все нормально , нарыл на балконе 4ре комплекта Ф -железа этого с уже пропиленными зазорами  , особо не надо ни чего мудрить , вдвое  сложенные полоски офисной бумаги  0.1+0.1мм проходят свободно , три бумажки , проходят где с трудом  , так что останется перебрать все , обмерить , отобрать самое лучшее и точное , или что то доработать итд . все много лучше и быстрей , и готовые трансформаторы ломать не придется .



ДимДимыч Mentor

ДимДимыч

Posted
Posted

Хорошие будут выходники.

Р.С.  для межкаскада сделать 0,03 мм.

Не знаю что вам скажет КВН, но я бы обязательно сделал в них зазоры.

Не нужно их точить, просто наверх что нибудь подсунуть 0,03мм.



Катана Collaborator

Катана

Posted
Posted
3 часа назад, ДимДимыч сказал:

Хорошие будут выходники.

Да я бы не ни сколько не возражал если бы они хоть как то втиснулись в хай-фай стандарт .

Дмитрий у меня вот такой вопрос , как я правильно здесь понял  , ни кто кроме меня недоумка  из пластин Ф типа даже и не помышлял делать SE выходные  трансформаторы , но вопрос мой заключается вот в чем . Можно как то , пусть чисто теоретически , если эти мои пластины с пропилами класть так сказать вперекрышку , т.е. через одну с разворотом на 180 гр.? Будет ли все тоже самое в итоге с  вых. трансформатором как если бы пластины с пропилом лежали в одном направлении ? Или начнется непредсказуемый бардак , пластины начнут взаимодействовать с противоположными . что сверху и снизу и типа замыкать эл.магнитный поток сикось - накось итд .?

..................................................................................................................................................................

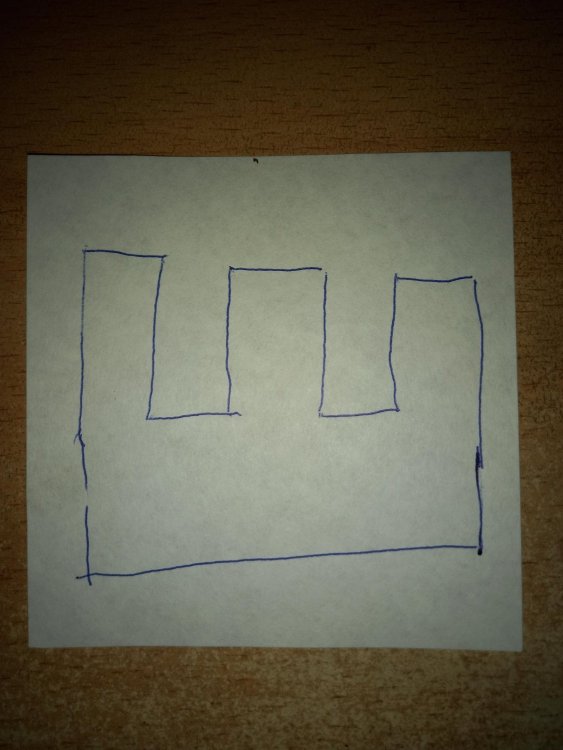

п.с. Дело в том что помниться были у меня киповские Ш силовые тр-ры габ. мощностью ватт по 50-60 , так у них вообще не было  Ай пластин , как классически положено , а само основание  Ш пластины было вдвое шире ( ФОТО ) , получается что увеличение этого основания и компенсировало  отсутствие этих Ай пластин . Помниться отдал их знакомому он на этом железе намотал РР выходники вроде под 6ф6с и очень был доволен звуком и по НЧ и по ВЧ диапазону .

Еще вот вспомнил у киповского пермаллоя встречал , только П пластины , без замыкающих Ай пластин .

ВСЕХ ГОТОВ ВЫСЛУШАТЬ У КОГО КАКИЕ МЫСЛИ , ПО ВЫШЕСКАЗАННОМУ ???
