Железо для звуковых трансформаторов

Алексей1 · March 16

Только что, Андрей63 сказал:

Интересно, а М4 из какого материала сделано

Наверняка, самая дешманская электротехническая сталь.

Она же предлагается для эзотерических конструкций, а не для дела.

Андрей63 · March 16

Вот ресурс, почитайте, там есть практические замеры несколько видов сердечников, будете удивлены.

Методика оптимизации SE трансформатора по результатам измерения.pdf

S.Laptev · March 16

56 минут назад, Алексей1 сказал:

Пермаллой для ТВЗ - мусор. У него индукция насыщения в 2 - 3 -10 раз меньше, чем у стали.

Соответственно, сечение должно быть во столько же раз больше.

Сечение больше - длина витка провода больше, чтобы сопротивление осталось на прежнем уровне, нужно в несколько раз увеличить сечение провода.

Дрова, этот пермаллой для ТВЗ. Его придумали совершенно для других целей.

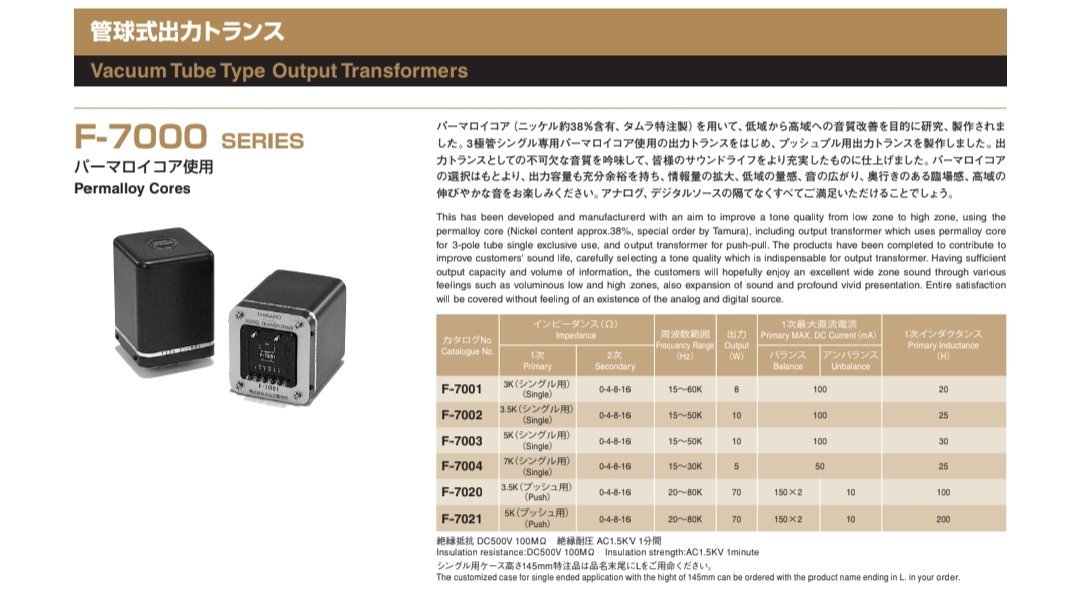

Как-то работают, давно и хорошо, и размеры меньше, чем на железе и аморфе, почему-то:

BAA · March 16

Типа вы не догадывались что это торговая марка фирмы Белл?
Каждый раз одно и тоже.
В теме надо оставить одну методику от Комиссарова. Чтоб лисапеды не изобретать.

Алексей1 · March 16

7 минут назад, Андрей63 сказал:

будете удивлены.

Нечему удивляться - железо, как железо.

Buran81 · March 16

1 час назад, Алексей1 сказал:

Наверняка, самая дешманская электротехническая сталь.

Она же предлагается для эзотерических конструкций, а не для дела.

Вы бы хоть по западным каталогам металургических заводов полистали, это сейчас не проблема .

Алексей1 · March 16

7 минут назад, S.Laptev сказал:

Как-то работают, давно и хорошо, и размеры меньше, чем на железе и аморфе, почему-то:

Чудес на свете не бывает:

с 58-го года законы физики не изменились:

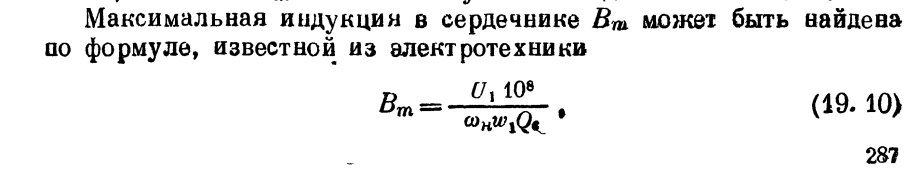

если у пермаллоев индукция насыщения меньше, то для одинакового напряжения на первичке и одинаковой частоты либо больше сечение, либо больше витков.

Buran81 · March 16

Только что, Алексей1 сказал:

Чудес на свете не бывает:

с 58-го года законы физики не изменились:

если у пермаллоев индукция насыщения меньше, то для одинакового напряжения на первичке и одинаковой частоты либо больше сечение, либо больше витков.

У пермаллоя высокая нач.магнитная проницаемость (как и у аморфа и нано), потому они и интересны в ТВЗ , пусть даже это и достаточно боХато. Тут как раз сегодня рассуждали о" малом сигнале"

Алексей1 · March 16

Только что, Buran81 сказал:

Вы бы хоть по западным каталогам металургических заводов полистали

Нафиг надо время впустую переводить, индукция насыщения стали не зависит от сторон света.

Спасибо Андрей63 подогнал бумаги - так и есть.

Алексей1 · March 16

Только что, Buran81 сказал:

У пермаллоя высокая нач.магнитная проницаемость

Это абсолютно не важно для ТВЗ. Для них основной параметр - максимально допустимая индукция.

S.Laptev · March 16

14 минут назад, Алексей1 сказал:

Чудес на свете не бывает:

с 58-го года законы физики не изменились:

либо больше сечение, либо больше витков.

Почему именно с 58-го года? Витков больше, да, и это проблема? И меньше, чем на дешманской шихте.

Buran81 · March 16

24 минуты назад, Алексей1 сказал:

Нафиг надо время впустую переводить, индукция насыщения стали не зависит от сторон света.

Спасибо Андрей63 подогнал бумаги - так и есть.

Ну вы пишите что М4 это наверняка самая дешманская сталь .

Так я вам и предлагаю полистать каталоги ,почитать что это такое . А вдруг окажется что это не самая дешманская ...Не?

BAA · March 16

1 hour ago, Алексей1 said:

если у пермаллоев индукция насыщения меньше, то для одинакового напряжения на первичке и одинаковой частоты либо больше сечение, либо больше витков.

Ииии? Максимум мощности на заданный сердечник? Усилители по размерам выбирают или по весу?

Kroul · March 19

В 16.03.2026 в 18:19, Алексей1 сказал:

Это абсолютно не важно для ТВЗ. Для них основной параметр - максимально допустимая индукция.

Это для трансформаторов питания важно, а для твз двухтактника- начальная проницаемость и линейность предельной петли, для SE тоже важнее начальная МП, но причина там в другом, я где-то уже писал об этом.

Алексей1 · March 20

Так-то да - для ламповых усилителей никакие рациональные соображения уже не важны.

В усилителе с КПД 0,01%, не имеет значения, что ТВЗ на пермаллое будет в 5-10 раз больше, чем на стали,

при прочих равных параметрах.

BAA · March 20

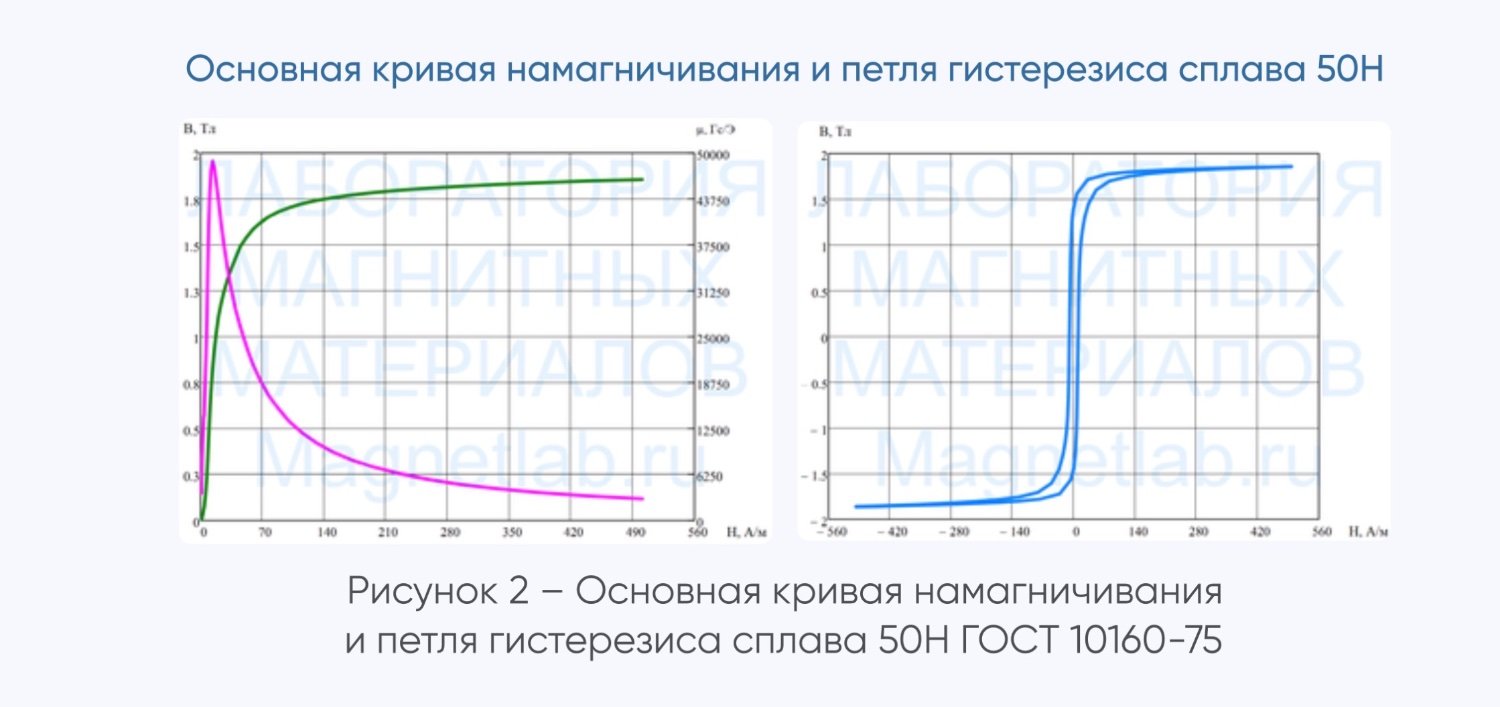

Что общеупотребительный 50й пермаллой что аморф имеют индукцию на уровне старого доброго железа, 1.5 Т. При этом проницаемость побольше и петля поуже.

Buran81 · March 20

5 часов назад, Алексей1 сказал:

Так-то да - для ламповых усилителей никакие рациональные соображения уже не важны.

В усилителе с КПД 0,01%, не имеет значения, что ТВЗ на пермаллое будет в 5-10 раз больше, чем на стали,

при прочих равных параметрах.

В 5 раз не будет. И даже в два раза не будет. Темболее если сравнивать пермаллой с шихтовкой.

Buran81 · March 20

2 часа назад, BAA сказал:

Что общеупотребительный 50й пермаллой что аморф имеют индукцию на уровне старого доброго железа, 1.5 Т. При этом проницаемость побольше и петля поуже.

Аморф и нано ,это вообще великое чудо,задвинувшее никель в сторону и по цене и по технологичности.

Kroul · March 20

6 часов назад, Алексей1 сказал:

Так-то да - для ламповых усилителей никакие рациональные соображения уже не важны.

В усилителе с КПД 0,01%, не имеет значения, что ТВЗ на пермаллое будет в 5-10 раз больше, чем на стали,

при прочих равных параметрах.

У музыкального сигнала большой динамический диапазон, а магнитная проницаемость большинства материалов сильно зависит от напряженности МП. Поэтому все звуковые трансформаторы расчитывают по начальной магнитной проницаемости, но это все равно сказывается на сигнале. У каждого материала своя оптимальная область применения, у пермаллоев это работа в слабых полях, когда нужна высокая начальная магнитная проницаемость и при этом не сильно меняется Н( разница между начальной МП и максимальной у них огромная). В настоящее время появились материалы с высокой начальной магнитной проницаемостью и линейной ПГ у которых магнитная проницаемость очень слабо зависит напр. магнитного поля в довольно широком её рабочем диапазоне. Для некоторых действительно кпд не имеет значения, да и прочих равных параметров при применении пермаллоя или стали никогда не будет , они будут отличаться, не так как по весу конечно, но будут.

BAA · March 20

КПД, какой кпд? Однотакт в классе А имеет 25 % при отсутствии остаточного напряжения и унутреннего сопротивления триода.
В реальности - раза в 2 меньше (коллеги поправят). Изойдем из 50 Вт на аноде (что много и не для кажной лампы). Какое значение будет иметь размер для 6 ваттного трансформатора, даже при индукции 0,4...0,6?

Rezvoy · March 20

14 минут назад, BAA сказал:

КПД, какой кпд? Однотакт в классе А имеет 25 % при отсутствии остаточного напряжения и унутреннего сопротивления триода.
В реальности - раза в 2 меньше (коллеги поправят). Изойдем из 50 Вт на аноде (что много и не для кажной лампы). Какое значение будет иметь размер для 6 ваттного трансформатора, даже при индукции 0,4...0,6?

Шикарный вопрос, остаётся дополнить классическим : "А теперь скажите, как звали бабушку швейцара?" :smile-03:

BAA · March 20

Хорошо, перефразирую.
Является ли значимым параметром размер выходного трансформатора однотактного УМ 10 ватт при проектировании оного?
Судя по межкаскадным на сердечниках от OCM - нет, не является.

Sergio · March 20

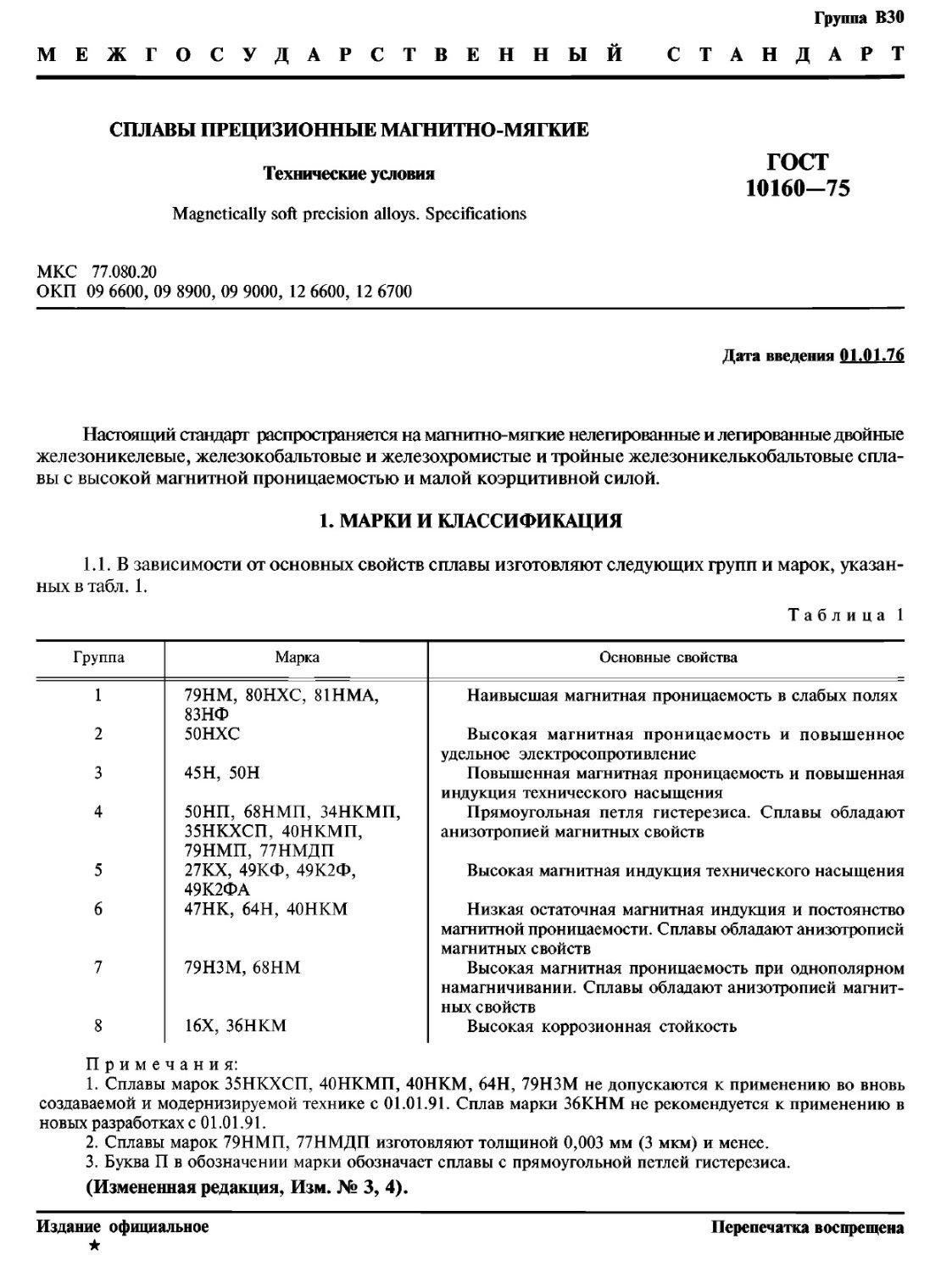

4 часа назад, BAA сказал:

Что общеупотребительный 50й пермаллой что аморф имеют индукцию на уровне старого доброго железа, 1.5 Т. При этом проницаемость побольше и петля поуже.

На таком делали трансформаторы серии ТОТ. Пользуйте.

Rezvoy · March 20

34 минуты назад, BAA сказал:

Хорошо, перефразирую.
Является ли значимым параметром размер выходного трансформатора однотактного УМ 10 ватт при проектировании оного?
Судя по межкаскадным на сердечниках от OCM - нет, не является.

И опять не корректно, слишком много факторов влияет на выбор. Простой пример - желание получить, скажем, 5 Гц при номинальной выходной мощности и обеспечить при этом 20 кГц по пресловутым -0,17 дБ. В этом случае легко войти в клинч и, либо чем-то поступиться, либо перейти на БиАмпинг. Что позволит добиться искомого при примерно равных ( а по хорошему - несколько бОльших) массогабаритных, материальных и трудовых затратах.
