Recommended Posts

Posted

 Господа, для чего конденсатору столько выводов, если А+ и А- имеют сопротивление близкое к нулю, ровно как и в паре B+ и B-?
С уважением, Nittis




Posted
8 минут назад, Ollleg сказал:

2017-10-17_164622.png.508c6db5d14e37c8c7ca7ec60f7adac3.png.dd01fdb2cfe743c4d3c8ddc8da2ac842.png391761296_APC-2023_02_0522.38-001.3d--.png.f8261eea077e474b63efe7c874747d6d.png3333333.thumb.png.dcbfb7faaf5a711685c7ed6154d3e345.png

Олег! Я не уловил ход вашей мысли? При чем здесь эмблема заводов "Саратов" (старый), "Фотон" и штампы ВП? Кроме как сходство в геометрии ничего общего между ними нет.

Штамп ВП на этикетке фотодиода это образец старого штампа с указанием номера ВП, а были еще с номером части, и с якорем морским в ромбе, но в последствии пришли к единому, ромб с указанием внутри номера приемки или без нее.

Posted

На сегодня крайний

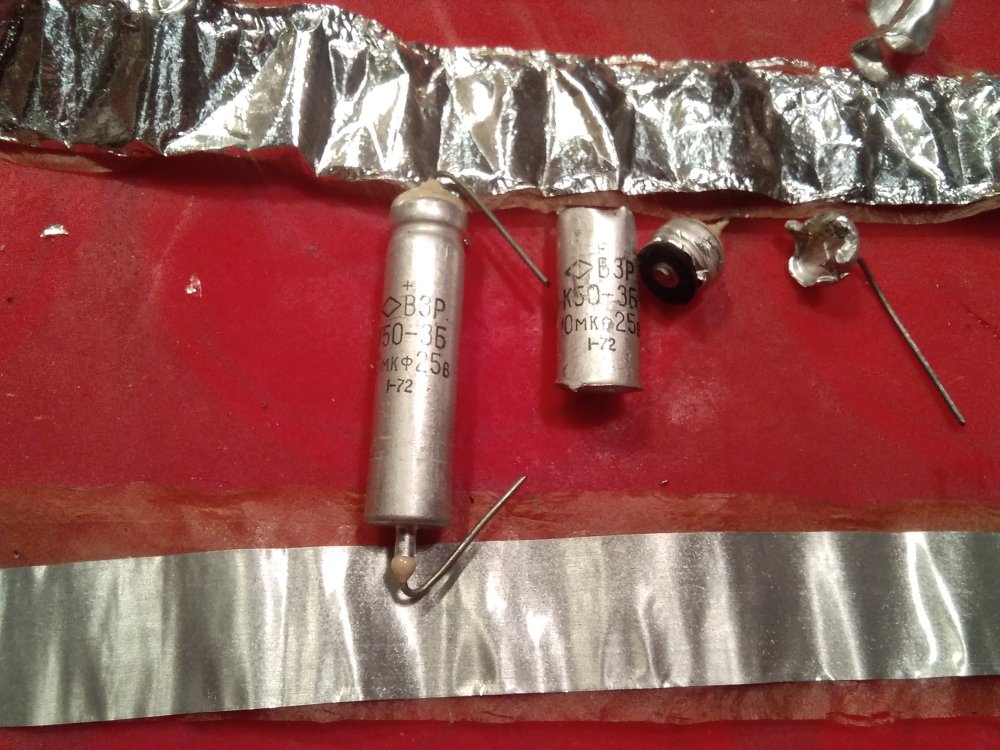

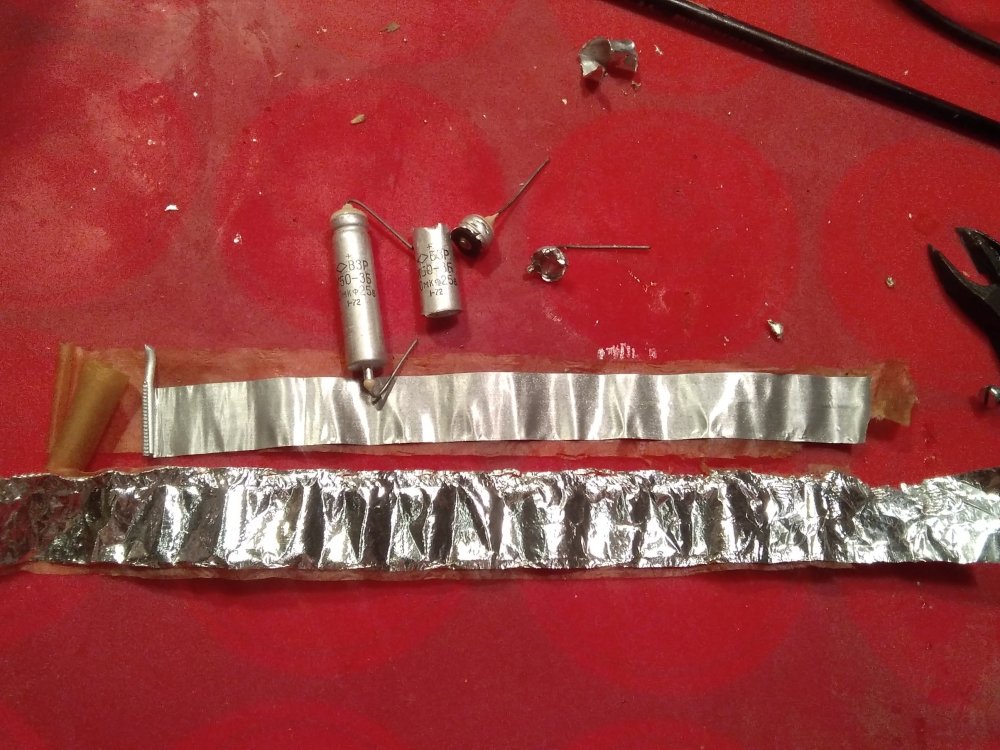

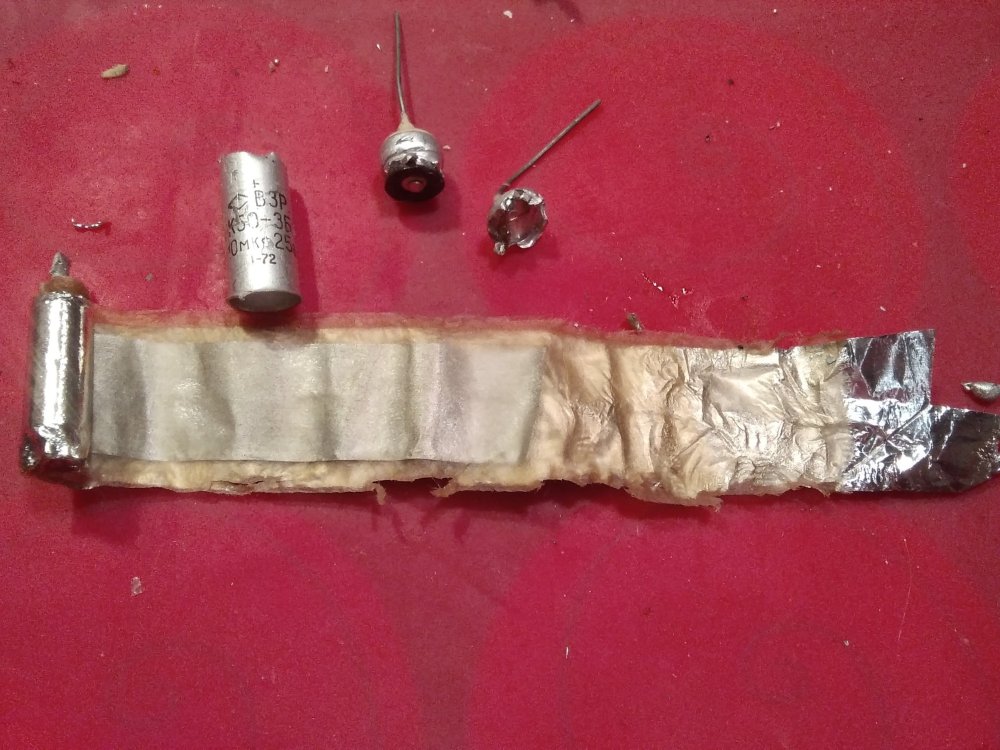

К50-3Б Воронежский Завод Радиодеталей (ВЗР)

 Электролит не сильно пахнущий как в пред идущем, пропитан сильнее. Наружная   обкладка блестящая соединена с корпусом, внутренняя с плюсовым выводом. Диэлектрик бумага.

IMG_20230205_232442.thumb.jpg.01cfd29b77485a8df0b5fbcd69a578cf.jpgIMG_20230205_232422.thumb.jpg.67c9e31318566950f1b5d5e85dfc8809.jpgIMG_20230205_232204.thumb.jpg.158bc73a77d787d8e72f516760c495bb.jpg



Posted
1 час назад, Алексей сказал:

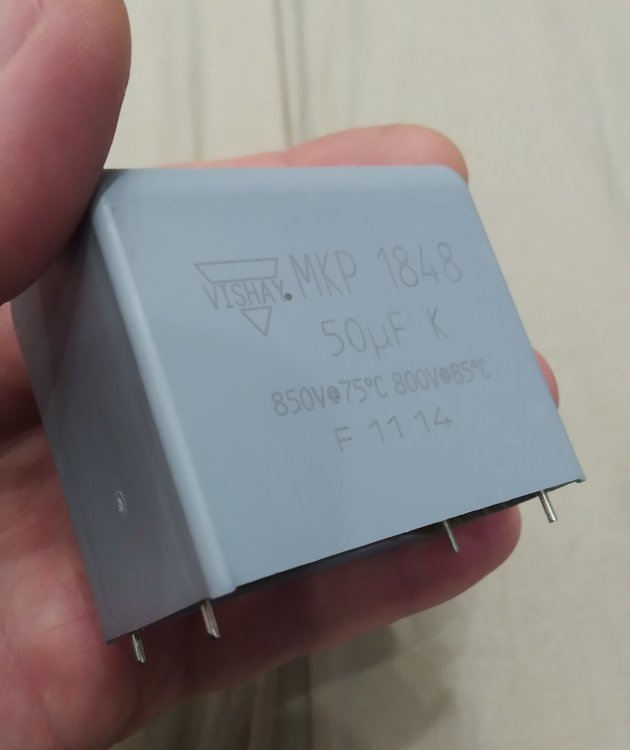

Nittis, возможно, это предтеча современных 4х выводных, типа dc-link (mkp1848) или 4 pole электролитов.

 Алексей, понял ход Вашей мысли. Но у Вас в руке достаточно крупный конденсатор и для надёжной посадки на печатную плату ему требуются доп. выводы для крепежа способом пайки, как мне кажется.
С уважением, Nittis


  • Like (+1) 1
Posted
10 часов назад, Карабасс сказал:

Олег! Я не уловил ход вашей мысли?

Да я сам плохо уловил, вчера голова другим забита была....:smile-44:

Posted
В 04.02.2023 в 15:43, ДимДимыч сказал:

Макс!  Как будут у меня, я тебе их на прослушку отправлю.

И точно такие же 680*16В, но 91-го года.

Вот и сравнишь.


Конденсаторы выехали!:smile-28: Пришлось 5-ти кратно.

Потом дам замеры в сравнении с такими же 90-го года.

Posted

Вопрос, кто что скажет о конденсатора к50-И1 и К50-3Ф, откопал у себя, смотрю а выкинуть жалко

Тангенс у 3ф 0,05, ESR приборка не измеряет, у к50-и аналогично, только ESR 0.1

Posted

А вот реально кто их ставил в блок питания?  к50-И1 и К50-3Ф

фот про 3А и 3Б постоянного и пульсирующего напряжений, а также в импульсных режимах.

3Ф не чего в сети нет как и про И1

Posted
В 04.02.2023 в 10:28, Meshochnik сказал:

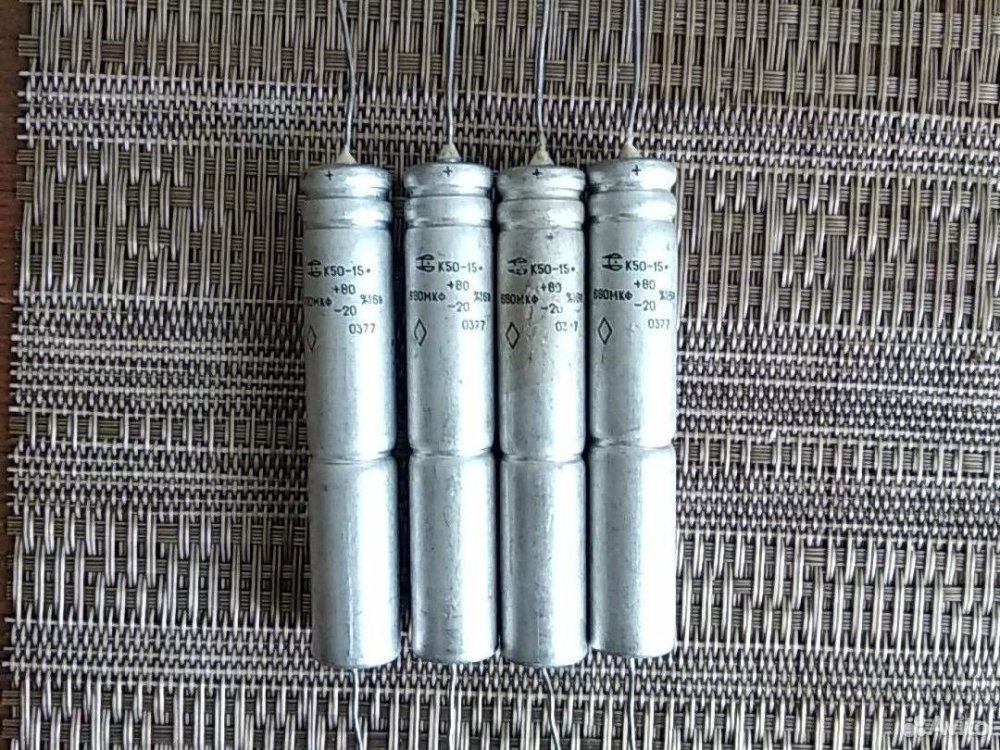

К50-15 ........ 89год - бумажный диэлектрик

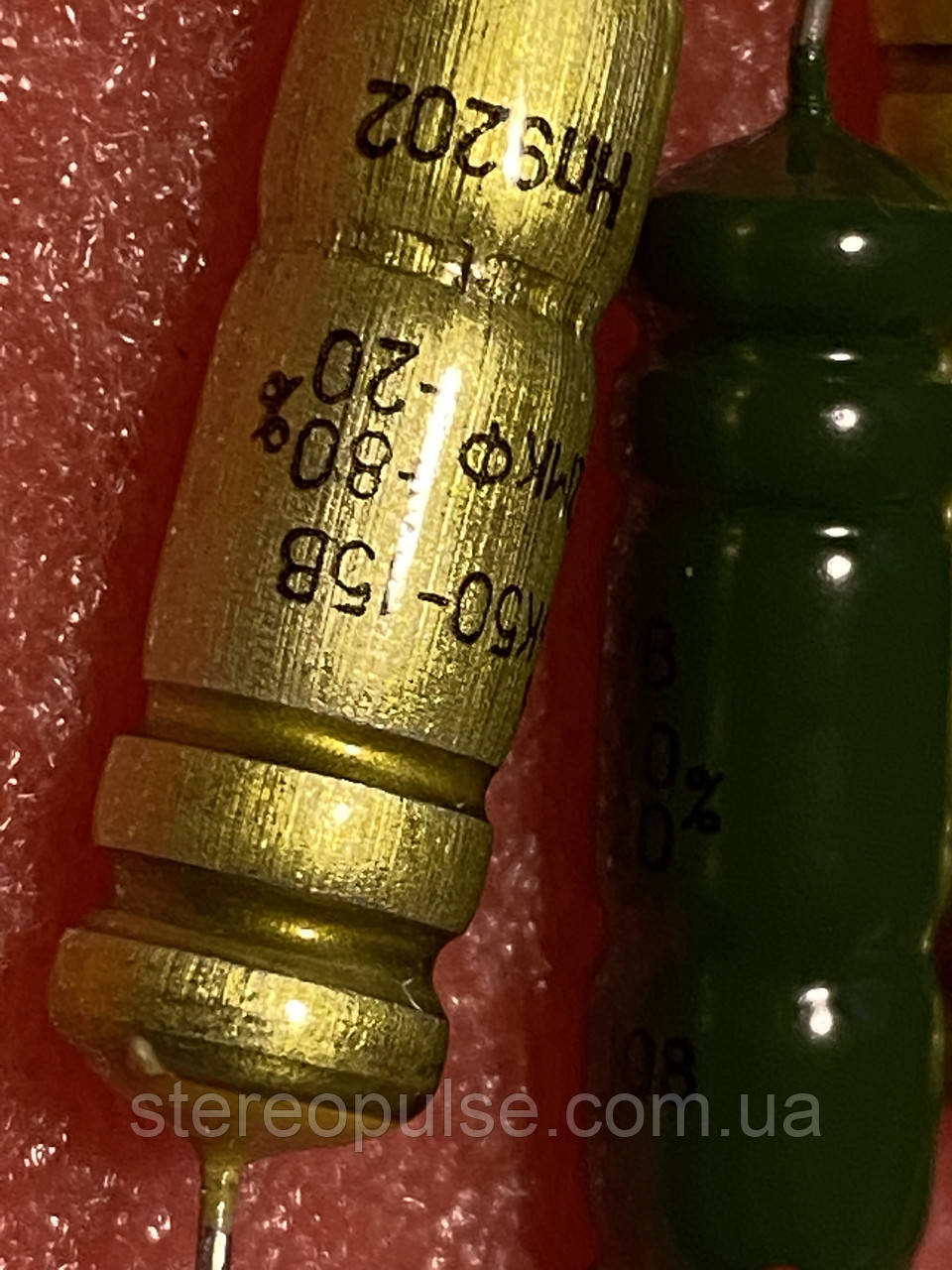

Путешествовал по просторам инета, и нашел неполярный к50-15в 22мкФ на 25 вольт, окрашен в зелёный и золотой цвет, что за зверь? И цена смешная, на доллар 8 штук.




Posted
41 минуту назад, BAA сказал:

Если неполярный их там внутре два, встречно-последовательно.

Да это я понял, просто тут их обсуждали, только без буквы "В", попробовал найти что то про них в инете - не нашёл, вот и заинтересовало где применялись и куда нам можно применить, а так бы в коллекцию с десяток положил бы. У меня это уже увлечением стало, только осталось название этого увлечения  придумать, например у нас есть филателисты, в Болгарии - марколюбители, или марколюбы, так как назвать человека который коллекционирует редкие конденсаторы, конденсаторолюб как то не очень звучит.


Posted

 Большая просьба мне помочь.  Смущает вольтаж конденсатора.:smile-06:

Могу ли я поставить ЭГЦ 200мкф 50В в катод выходной лампы со смещением -40В. ?

Конкретно ус.....36А + UX210 (автосмещение).  Питание кенотронное.

 Как я понимаю нужны академические знания...

Вот по ссылке посмотрите  внимательно.    Я никак конкретно не смогу.

А сомнения мне не нужны.   Заранее спасибо.

http://www.155la3.ru/datafiles/egc_tu_1969.pdf



  • 2 weeks later...
Posted
В 02.02.2023 в 14:22, Юрий_Б сказал:

Не согласен, приезжаешь весной на дачу, включаешь ТВ, а он так хреново кажет, пока дня три не пройдет смотреть не возможно. С усилком тоже самое, год не включал свой, звук ни какой, дня два грел белым шумом.

К SACD-и плееру Pioneer шёл "прогревочный" CD диск. Не могу сказать, что слышал разницу с прогревом и без, но "грел" (на всякий случай).

Posted
В 04.02.2023 в 17:21, AlexKorotov сказал:

Вспомните химию, ионная проводимость в  электролит. конденсаторах ограничивает их быстродействие. Поэтому и состав электролита изменился, летучие составы имеют лучшую проводимость, но они ес-но быстрее испаряются. Наполнитель создает что то вроде тунельного эффекта, сокращает путь для заряда.

Поэтому и были разработаны объемно-пористые конденсаторы с электронной проводимостью.

Posted
4 часа назад, Sergio сказал:

Поэтому и были разработаны объемно-пористые конденсаторы с электронной проводимостью.

Объемно-пористые с жидким электролитом.



Posted
On 2/6/2023 at 3:02 AM, Алексей said:

возможно, это предтеча современных 4х выводных

У этих 4 вывода для понижения индуктивности. Большой ток пульсаций опять-же сечение требует.


Posted

Всех приветствую! Вопрос к специалистам, в катод выходного каскада если поставить полипропиленовый  кондер на 47 мкф 250 вольт, звук сильно похорошеет, или ёмкость маловата будет?
