Posted
6 минут назад, Ollleg сказал:

Так давайте их рассмотрим и придём вместе к какому то результату, отчего то нужно отталкиваться.

Ок. Нам надо Ra = 3 ком, берём стандарт нагрузки от Пхлангера и Лаптева 8 ом номинал, какой выбираем Ктр соответственно, с учётом приблизительно 10% (R  акт тр-ра приведённое полное) ?

Posted

п.с. и если мы подсчитаем на 10гц по тем формулам, у нас выйдет 48гн при 6000витках на железе в 6, максимум 10 квадратов и активном сопротивлении первички в 600ом, для тока этак в 50ма, потому как для 70ма уже магнитопровод не подобрать.. И конечно с обратной связью.....



Posted

Я по этой формуле никогда не считаю. Из моей практики - чем меньше активное (максимум 0,1*Ri, некоторые товарищи, напр. НЭМ советуют ещё меньше) - тем (при соответствующем драйвере) лучше динамика.

Формула Цыкина - для минимального расхода меди при приемлемых (на его взгляд) параметрах.

  • Thanks (+1) 1
Posted
7 минут назад, Сергей Ал. сказал:

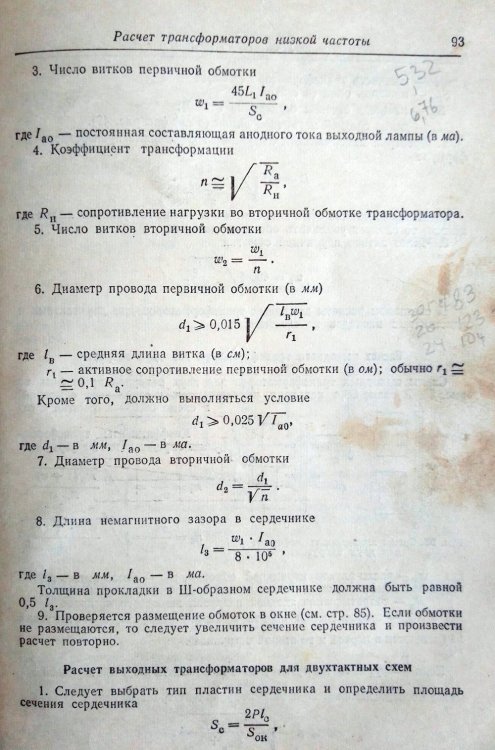

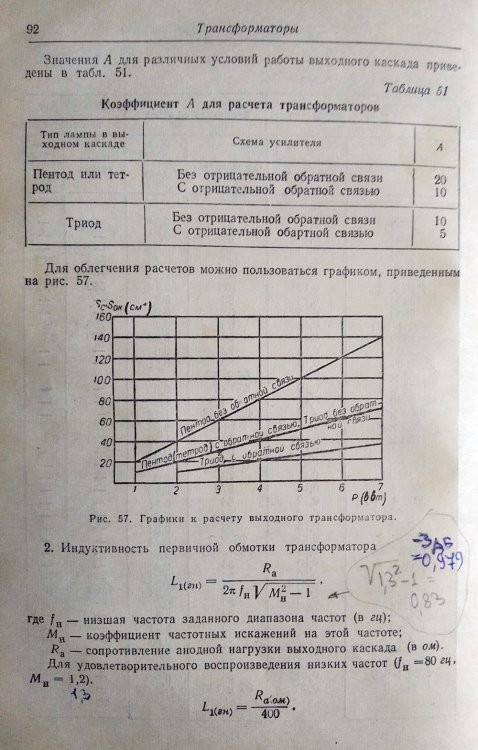

Цыкин с30

Акт.сопр.первичной обмотки, Цыкин с30.jpg

Сергей, попробуй по Цыкину просчитать нужный нам тр., а потом вкратце пояснить - что как и откуда взялось.  У меня точно не получиться.....

Posted
1 минуту назад, Ollleg сказал:

Сергей, попробуй по Цыкину просчитать нужный нам тр...

Я в этом не  силён (изготовлением трансформаторов уже лет пятнадцать не занимаюсь).

Спойлер

Просто приходится поддерживать минимальный уровень знаний, чтобы при необходимость сформулировать тех. задание.



Posted
23 минуты назад, Xрюн222 сказал:

Ок. Нам надо Ra = 3 ком, какой выбираем Ктр соответственно, с учётом приблизительно 10% (R  акт тр-ра приведённое полное) ?

Считаем для ел34 в триоде

75ма ток покоя

Внутр. сопр. 750 ом

7вт вых.мощности

вторички 8 и 16 или 4 и 8ом

на аноде 350-360В ( общее 390 - 30(автосмещение))



4 часа назад, Stan Marsh сказал:




Posted

По индуктивности есть же формула:
Ra=XL=2*π*fn*L,
где L=Ra/(2*π*fn)
Подставив нижнюю fn=10 Гц получим 47 Гн.

Posted
3 минуты назад, RedStar сказал:

По индуктивности есть же формула:
Ra=XL=2*π*fn*L,
где L=Ra/(2*π*fn)
Подставив нижнюю fn=10 Гц получим 47 Гн.

ну так а здесь разве другая? для -3дб мн 1.4


а теперь витки первички пожалуйста!

_________________________________________________


Posted

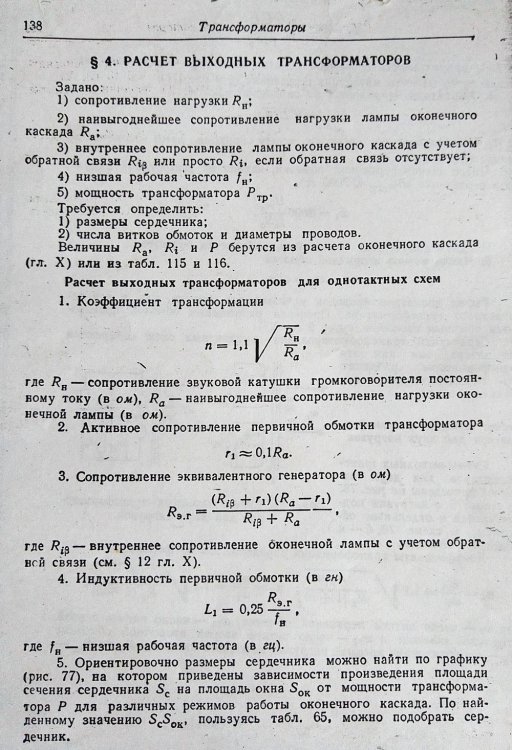

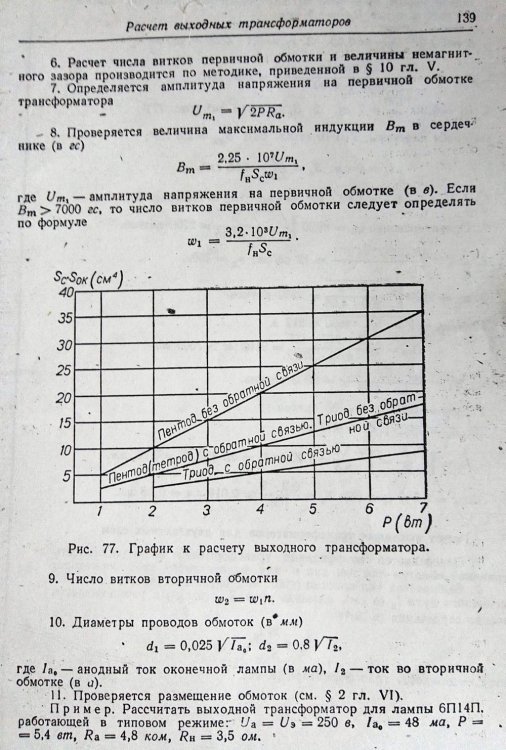

В свете таких подсчётов берём другой справочник и смотрим, как там предлагается подсчитать нужную индуктивность вых. тр - уже 16гн.....

138.thumb.jpg.7250813f08a1c86631b69dc48c30208c.jpg139.thumb.jpg.9a942719d73cb10ec121489d77508790.jpg

Posted
4 минуты назад, Ollleg сказал:

а здесь разве другая?

Почти. И зачем тогда добавлять коэффициент Мн к известной формуле?

По графику. Понятно, что искажений там будет много. Ведь отрицательная полуволна составляет 200 вольт.
Тогда как положительная должна быть также в 200 вольт. 350+200=550. Лампа почти заперта со смещением более -65 вольт. При токе покоя 75 мА и 3К не будет 7 Вт, а 6,5 Вт.

Posted
3 минуты назад, RedStar сказал:

При токе покоя 75 мА и 3К не будет 7 Вт, а 6,5 Вт.

Есть слово запас. Можно и на 6.4, сути особо не изменит. МН - что бы учесть спад в -3дб, вроде как написал же?

Posted

Важный момент - витков в первичке лучше не брать более 3-3,5 тыс, а 4-4,5 - это уже совсем предельный предел.

Ещё важный момент - а что "увидит" нагрузка в итоге? Ответ типа "3,5 ом на 8- омном выходе" не предлагать :).

Posted

Всегда ориентировался на стандартную формулу:
Um*104 / 4.44*Sc*fn*B
Вполне адекватный и проверенный расчет.
200*104 / (4,44*12,8*10*1) =3520 витков.
Вместо Мн просто уменьшить нижнюю частоту. fn=10 Гц.
Диаметр провода: 0,025* √(Io+Im) = 0.28 мм
где Io=0,075, Im=0,075*0,9=0,0675, и Ra=200/0,0675=2962.
Ктр =27,4 для 4 Ом, 19,4 для 8 Ом.
((Um/27,4)/ √2)/4 =6,6 Вт.
L=Ra/(2*π*fn)= 47 Гн.
Если взять стандартную с Мн по -3 дБ, то =39 Гн на
fn=10 Гц.

Posted
9 минут назад, Xрюн222 сказал:

..что "увидит" нагрузка в итоге?

Здесь засада, на которую не все обращают внимание - индуктивность шунтирует приведёнку и лампа "видит" не совсем то, что хотелось расчётчику :smile-54:

Posted
11 минут назад, Xрюн222 сказал:

Важный момент - витков в первичке лучше не брать более 3-3,5 тыс, а 4-4,5 - это уже совсем предельный предел.

Ещё важный момент - а что "увидит" нагрузка в итоге? Ответ типа "3,5 ом на 8- омном выходе" не предлагать :).

Вывод один -брать удобное число витков  из 2500-3000, и мотать на доступном железе с нужным Ктр. А НЧ какие получатся . И не морочить себе голову.

  • Like (+1) 2
Posted

Да ведь и нагрузка видит не то, что чаще всего ей надо... Напрмер, предложенный коллегой Ктр около 20 для 8 ом -> проект не удался.

Posted
2 минуты назад, Сергей А сказал:

Вывод один -брать удобное число витков  из 2500-3000, и мотать на доступном железе с нужным Ктр. А НЧ какие получатся

Чаще всего при недостаточном опыте и неоправданно оптимистических оценках имеющегося - получатся грустными...

Posted
10 минут назад, Xрюн222 сказал:

Ктр около 20 для 8 ом -> проект не удался.

Почему же?
Даже по току в выходной обмотке: ((Im*19.4)/ √2)/8 =6,36 Вт.

Posted

Так про то и речь , если не проходит , значит нужно менять условия задачи. Или мотать эти 3200.
Окно больше определяет и витки и диаметры. И то и другое нужно вложить в существующее и подходящее по размеру и весу железо.
Иначе путь к гигантизму обеспечен.
Я и предлагаю решать обратную задачу и решать , подойдет или нет.
