Расчёт рабочей точки по ВАХ. Усилитель SE на 6н7с + EL34

Климентий

By Климентий
in Help for beginners

 Share

Recommended Posts

ДимДимыч Mentor

ДимДимыч

Posted
Posted
3 минуты назад, Ollleg сказал:

Дима, Никита, так что, выбираем 5 кило вместо 3х?

 Я подкорректировал пост.

Попробуем универсальный 3 и 5....или близко подобное.

  • Like (+1) 1
  • Replies 1.1k
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Климентий
Климентий

Всё эти программы есть... Книги и справочники тоже есть. Но чтобы из всего материала книги собрать готовую рабочую методику расчёта это нужно быть очень подготовленным специалистом. И новичкам этот пр

Климентий
Климентий

Один из самых частых вопросов новичков, является именно этот. Как бы совместными усилиями изложить методики расчёта рабочей точки для  наиболее популярных и распространённых ламповых каскадов. Не ссыл

Stan Marsh
Stan Marsh

Всё есть в книжках. Напряжение источника питания выбирается максимально возможным, но так, чтоб это не привело к излишним техническим сложностям. Рабочая точка выбирается из условия непоявления сеточн

Posted Images

Ollleg Mentor

Ollleg

Posted
Posted

Дима, как я понял, Никита считает, что на 5к лучше...

Только на 5к мы аж 2 вт теряем!!! Есть смысл пробовать? Ваши мнения?

Ollleg Mentor

Ollleg

Posted
Posted
Только что, Xрюн222 сказал:

Я бы  смотрел в сторону 5 .. 8 ком. Уже пояснял почему.

Ну тогда, Если что, пусть будет и 3 и 5, а уж там народ сам решит, что мотать. Так?

Xрюн222 Mentor

Xрюн222

Posted
Posted

Тут что важнее - мощность или качество работы? Желательно конечно ватт 5 получить бы на выходе... Хотя бы 3,5  совсем минимально.

Конечно, удобнее если что "сыграть" вторичной, согласен.

ДимДимыч Mentor

ДимДимыч

Posted
Posted
3 минуты назад, Ollleg сказал:

Дима, как я понял, Никита считает, что на 5к лучше...

Только на 5к мы аж 2 вт теряем!!! Есть смысл пробовать? Ваши мнения?

 А при чём здесь мощность?

На слух 5 и 8 Вт не отличить на хорошей акустике.

Да и слушаем мы обычно совсем не на максимуме.

  • Like (+1) 1
Ollleg Mentor

Ollleg

Posted
Posted
Только что, Xрюн222 сказал:

Тут что важнее - мощность или качество работы? Желательно конечно ватт 5 получить бы на выходе... Хотя бы 3,5  совсем минимально.

3.5 и можно скоммутировать на 7 ?

Давайте этот вопрос с Димой решайте, я данные привёл все. 3.5 мне нравится тоже, а там как решите.

Ollleg Mentor

Ollleg

Posted
Posted
17 минут назад, ДимДимыч сказал:

 А при чём здесь мощность?

На слух 5 и 8 Вт не отличить на хорошей акустике.

Да и слушаем мы обычно совсем не на максимуме.

Слушаем мы на 0.5 - 0.7вт обычно, но запас по мощности в 6.4вт как раз дает на этих 0.5 вата меньше искажений при 3к, если перевести на русский, 1вт при макс. возможной мощности в 6.4 вата 3ком даст те же искажения, что при макс. 3.5вата  7ком на том же о.5вт........ вот такая штука выходит......

Понятно выразился?

Xрюн222 Mentor

Xрюн222

Posted
Posted
10 минут назад, ДимДимыч сказал:

Замудрили вы капитально про мощность.

Дать расчёт твз на 3 и 5 и всё

А там уж кто во что горазд схематически....

Да мощность как раз фиг с ней, сколько получится столько получится. При 5...6,5...8 к будет норм.

  • Like (+1) 1
Xрюн222 Mentor

Xрюн222

Posted
Posted
1 минуту назад, Ollleg сказал:

Слушаем мы на 0.5 - 0.7вт обычно, но запас по мощности в 6.4вт как раз дает на этих 0.5 вата меньше искажений при 3к, если перевести на русский, 1вт при макс. возможной мощности в 6.4 вата даст те же искажения, что при макс. 3.5вата на том же о.5вт........ вот такая штука выходит......

Понятно выразился?

Чем больше Ra, тем ниже искажения. По кр.мере, по 2й гармонике....

Ollleg Mentor

Ollleg

Posted
Posted
4 минуты назад, Xрюн222 сказал:

Чем больше Ra, тем ниже искажения. По кр.мере, по 2й гармонике....

Да. но при условии, что искажения снижаются пропорционально мощности в сторону уменьшения, уже вопрос - на 1вт при возможной максимальной в 6.4вт будут ли больше искажения, чем при 1вт от возможной максимальной в 3.5 вт?

Нужно графически посчитать....и глянуть.

п.с. при разных нагрузках с разным кф искажений для макс. мощности - для 3к и 7к

Ollleg Mentor

Ollleg

Posted
Posted
2 минуты назад, ДимДимыч сказал:

 Да, мощность второстепенна.

Самое важное это акустика.

Всегда важен первый ват.

RedStar Proficient

RedStar

Posted
Posted
29 минут назад, Ollleg сказал:

А с маленьким одни бодания забора... особо, если не знаешь, что за железо тебе подсунули.

0,16-й маленький с его 12,8 квадратами? Да и железо у него подстать импортным, не хуже.

14 минут назад, Ollleg сказал:

...
Нагрузка 3 ком , Р вых = 6,3 Вт ,  Коэффициент нелинейности = 5,2 %
...

А если ввести какую-нить ОС? Явно меньше будут КНИ. Даже катодную, которая их снизит в раз в 5, не менее!
При КО есть изменение веера ветвей, а не изменение сопр. лампы. ИМХО

9 минут назад, Xрюн222 сказал:

Чем больше Ra, тем ниже искажения.

Уменьшается мощность с той же пропорцией, что и КНИ. 50/50 приоритета желаемого к действительности.

Ollleg Mentor

Ollleg

Posted
Posted

То есть , поясню.

есть 2 усилителя, у одного макс. мощность 100вт и искажения на этой мощности 1%

Второй усил. 200вт и у него искажения на этой мощности 1,5%

Вроде как по параметрам первый лучше, но если мы замеряем искажения у второго на тех же 100вт, каковы они будут? Если 0,7-0,9 % - значит тогда второй лучше, а не первый.....

____________________

и для наших "задохликов" (как выразился А.Т.) Это немаловажно!

Но почему то это в расчёт никто не берёт......

  • Like (+1) 1
Xрюн222 Mentor

Xрюн222

Posted
Posted

В данном случае повышение максимальной мощности завязано ещё и на выхсопр.Кроме повышения искажений, при увеличении нагрузки лампы (т.е.снижения Ra).

RedStar Proficient

RedStar

Posted
Posted

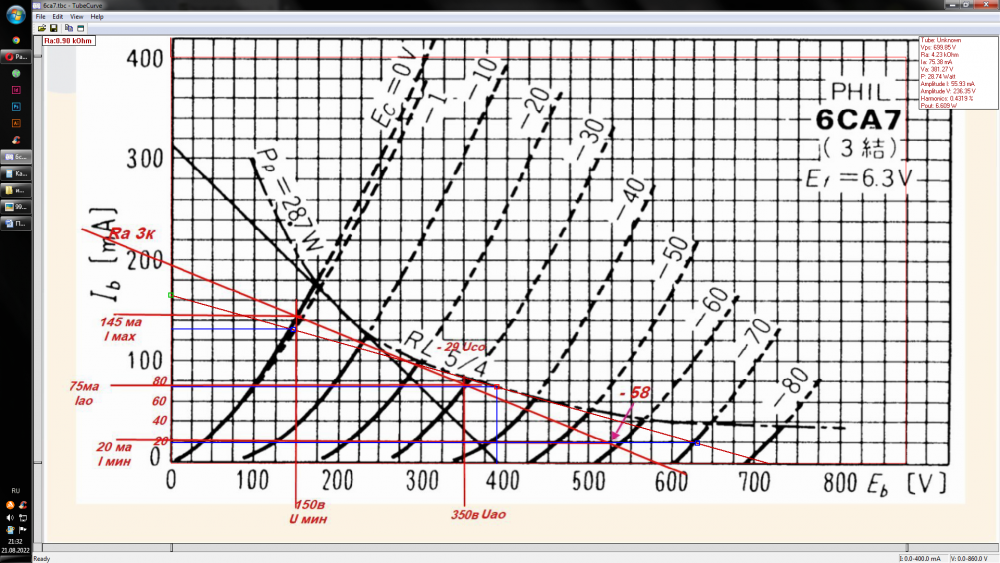

Этот режим еще лучше. Ктр=23 на 8 Ом. Ток покоя 75 мА, Питание 380 вольт, Ra=4230. Смещение -35 вольт.
Рвых=6,6 Вт.Ri=900 Ом
Rвых возможно 0,3 Ом.
ТВЗ под него 15 см2 на ОСМ1-0,25. 3500 витков 0,28 мм.
Вторичка 152 витка - 0,8 мм. Нижняя 10 Гц. L=80 Гн.


Были бы эти лампы, смакетировал бы.

Xрюн222 Mentor

Xрюн222

Posted
Posted

Поясните, популярно для дураков, чтоб мне наконец стало понятно, как получено "возможное" 0,3 ом выхсопр? Путём каких расчётов? С моей т.з.минимально возможное при Ваших исходных данных - значительно выше.

Xрюн222 Mentor

Xрюн222

Posted
Posted

Такое - возможно. И какова практическая польза усилителя с 3 ом выходного на "8 омном" выходе?.... По вых.мощности вполне похоже, когда то давно макетировал... Правда, атслушивание навело на мысль, что, всё таки, ел34 скорее для РР. В т.ч. и в триоде.

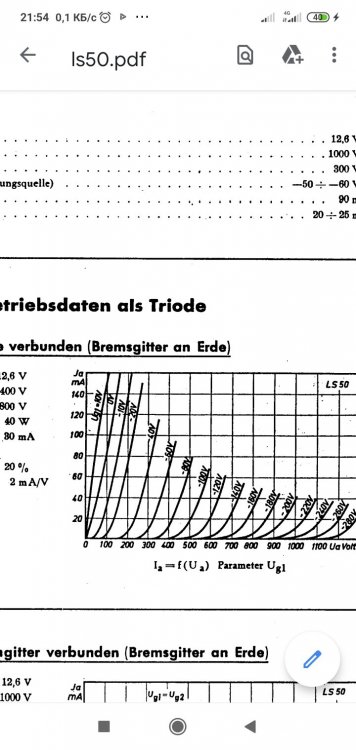

Но можно, кстати, поставить вместо неё почти бросовую гу50, "результаты замены эффективны" (С). Режим тот же, приблизительно. 380 в а-к, 75-80 ма ток. Звук - с м.т.з.- лучше.
