Posted


Это было для 12,8 см2. На базе ОСМ1-0,16.
Если приведенное уменьшить до 2750,  а ток выставить на 80 мА,то на выходе будет 7 Вт.
Но уменьшится Ктр. А зачем больше Ктр?

  • Replies 1.1k
  • Created
  • Last Reply

Top Posters In This Topic

Posted
30 минут назад, Xрюн222 сказал:

Важный момент - витков в первичке лучше не брать более 3-3,5

Вот поэтому и пал выбор на осм 0.4 с 3300 витками на 25гц по -3дб на макс. мощности.

Можно и на 30гц пересчитать - будет порядка 2800-2900 витков. можно уменьшить и до 2600витков и выбрать провод большего диаметра, уменьшив активное сопр. первички до 70-80 ом, раскидать по секциям , подсчитав , что влезет в окно.

Для 75ма и 7вт вполне приемлемый размерчик.

0.25 осм больше для 6с4с годится....

Ну а при тех же 2600-2700 витках 18-22гн при замере после сборки однозначно будут.

и на 10гц на 2х-3х ватах никакого спада не будет !



п.с. и с верхами проблем не будет никаких.

Posted
10 минут назад, RedStar сказал:

Почему же?
Даже по току в выходной обмотке: ((Im*19.4)/ √2)/8 =6,36 Вт.

Считаем фактическое выхсопр. Получаем....?

Posted
5 минут назад, RedStar сказал:


Это было для 12,8 см2. На базе ОСМ1-0,16.
Если приведенное уменьшить до 2750,  а ток выставить на 80 мА,то на выходе будет 7 Вт.
Но уменьшится Ктр. А зачем больше Ктр?

При 80ма на 7вт осм 0.16 блевать от потери сил начнёт.:smile-59:

Posted
1 минуту назад, Ollleg сказал:

Вот поэтому и пал выбор на осм 0.4 с 3300 витками на 25гц по -3дб на макс. мощности.

Можно и на 30гц пересчитать - будет порядка 2800-2900 витков. можно уменьшить и до 2600витков и выбрать провод большего диаметра, уменьшив активное сопр. первички до 70-80 ом, раскидать по секциям , подсчитав , что влезет в окно.

Для 75ма и 7вт вполне приемлемый размерчик.

0.25 осм больше для 6с4с годится....

Ну а при тех же 2600-2700 витках 18-22гн при замере после сборки однозначно будут.

и на 10гц на 2х-3х ватах никакого спада не будет !

А каков будет порядок выхсопр? Фактически, "на клеммах"

Posted

Если ОСМ1-0,25, то 3000 витков тем же проводом. А Ктр неизменный при 3К.

13 минут назад, Ollleg сказал:

При 80ма на 7вт осм 0.16 блевать от потери сил начнёт.

Не начнет.
В моем Монте Кристо  при 60 мА  стоит ОСМ1-01: -1,2 дБ на 25 Гц.
При индуктивности 30 Гн.

Posted

Ну там же исключительно вредные для звука ОСы?

60 ма и 80 ма это в 1,3 раза -> сердечник в 1,7раза должен отличаться.

Posted
5 минут назад, Xрюн222 сказал:

А каков будет порядок выхсопр? Фактически, "на клеммах"

А какой нужен?

Posted
1 минуту назад, Ollleg сказал:

А какой нужен?

А какое мы задали в виде исходных данных? И почему именно столько?

Posted
3 минуты назад, Xрюн222 сказал:

Ну там же исключительно вредные для звука ОСы?



Только что, Xрюн222 сказал:

А какое мы задали в виде исходных данных? И почему?

Может лучше своим опытом в расчётах поделиться?

Оно полезнее будет, рассчитать и всё всем одновременно разжевать.:smile-50:

Posted
3 минуты назад, RedStar сказал:

Только одна местная - КО, и та маленькая.

КО - это ОС и "дистрибутед лоад"  в одном флаконе, там всё не пойми как :). Работает, но не годится как расчётный пример для начинающих.

Posted
7 минут назад, Ollleg сказал:



Может лучше своим опытом в расчётах поделиться?

Оно полезнее будет, рассчитать и всё всем одновременно разжевать.:smile-50:

Интереснее и полезнее "всем" будет самим, собственноручно дойти до некоторых выводов в процессе расчётов.

Я, напрмер, сформулировал бы такие пожелания в качестве ИД :

1) Вых мощность - порядка 5 Вт при 5% КНИ

2) Выхсопр на клеммах "8 ом" - никак не более хотя бы 1 ом, но лучше 0,6-0,8.

3) Граничную частоту Fн (по -3 дБ, не по -0,17, так и быть :) )- 20 Гц, в совсем крайнем случае - никак не ниже 30 Гц.

Это в предположении наличия некоторых среднестатистических АС у начинающего. Варианты "магический динамик в волшебном АО"  как базовые не рассматриваем, хотя там могут быть весьма сильные "послабления" пунктов ИД. Но могут и не быть. Как повезёт.

Posted
10 минут назад, Xрюн222 сказал:

но не годится как расчётный пример для начинающих.

Так здесь КО и не рассчитывалась. А там, без нее дало 25 Гн и нижнюю в 25 Гц по -1,5 дБ.

Posted
1 минуту назад, RedStar сказал:

Так здесь КО и не рассчитывалась. А там, без нее дало 25 Гн и нижнюю в 25 Гц по -1,5 дБ.

И при какой макс. неискаженной мощности на этой нижней?...



Posted

7 Вт на 25 Гц при 1,25%? А, кстати, выхсопр  на 8 омномном выходе сколько получилось? (Это НЕ сопротивление нагрузки, на всякий случай!).

Posted

Что то попахивает это всё, по выражению ув. ALSS, "ненормативной физикой", а то и математикой такой же...

На ОСМ 0,1 в 0,38 ом хорошо если только вторичку втиснуть удастся...

Posted
20 минут назад, RedStar сказал:

Не верите, не надо. Там провод  в 5 слоев параллельно 0,4 мм.

Ок. Первичка сколько секций какого провода впараллель?Сколько ом?

Posted
30 минут назад, RedStar сказал:

Не верите, не надо. Там провод  в 5 слоев параллельно 0,4 мм.

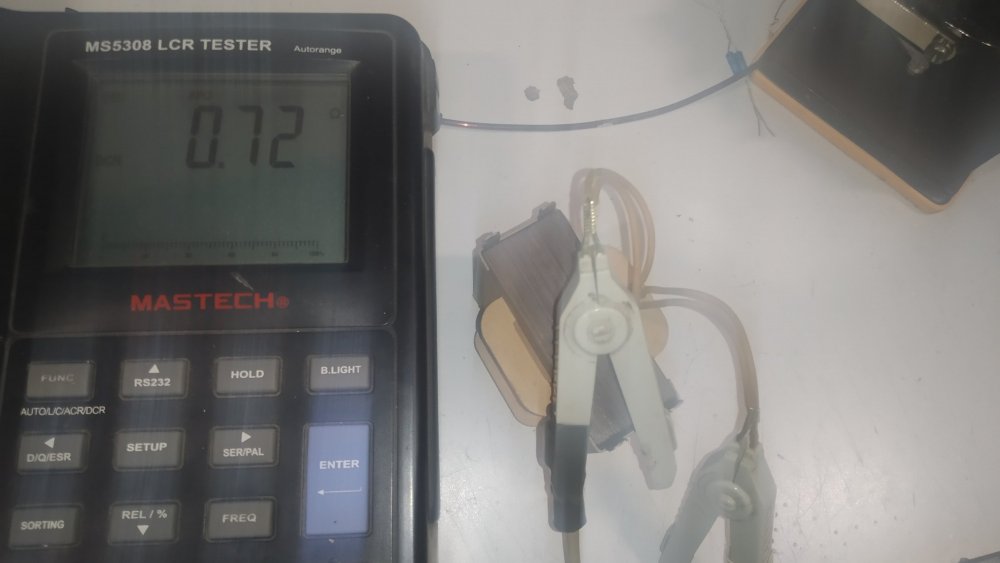

Значиткльно мЕньший по размеру, чем ОСМ 0,1,тр- р, два слоя провода 0,4,около 70 витков. 0,7 ом.


Posted

"Отеманно!" И как при вторичке 0,68 ом получилось 0,38 выходного? Где зарыто отрицательное сопротивление?

Posted
3 часа назад, Xрюн222 сказал:

2) Выхсопр на клеммах "8 ом" - никак не более хотя бы 1 ом, но лучше 0,6-0,8.

Никита! А как такое возможно?

Если для el34 на 8 Ом в триоде Ra оптимально не более 5кОм.

Минимум возможно 1,3 Ом.

Или я чего то недопонял?
