35 минут назад, Ollleg сказал:

EL34 целенаправленно выбрана, уж слишком многие всем доказывают, что эта лампа только для гитары ... или только в двухтактном может звучать.

Отчего же, итальяшки что-то фирменное SE делали. Недешевая лампа.

36 минут назад, Ollleg сказал:

На конфетках и дурак  соберёт, а мы крокодилов помучаем и полетать попросим...

Олег, имхо нужна тема по покемонам.

Триоды Страдивари делал для лохов, для реальных пацанов покемоны. Кстати, и как и древние немцы.

20 минут назад, RedStar сказал:

Примерно выходит 6 Вт на 10 см2

Еще не понимаю - как с ТВЗ1-6 в бокемоне брали 4.5 ватт. Там 5.6 кв.? - Ничтожный транс.

  • Replies 1.1k
  • Created
  • Last Reply

Top Posters In This Topic

Posted
12 минут назад, RedStar сказал:

Вы же не желаете принимать мои расчеты и встревать со своим в другие темы. Как быть?

Эта тема больше для повторения и возможности дальнейшего самостоятельного расчёта иных усилителей, полу-учебная что ли....все по классике, альтернативой забивать головы точно не нужно. Увы.

Posted

Тогда просто напишу.
Сердечник 10 см2. Ктр=21 при 8 Ом. 2000 витков первички, провод 0,28 мм.
Вторичка 95 витков, провод 0,85 мм.
Приведенное 3500 Ом.
Выходная мощность 6 Вт при 8 Ом.
Нижняя частота 20 Гц.
Питание 300 вольт, смещение в триодном -19 вольт, в пентодном -14 вольт при второй сетке 250 вольт.

Posted
52 минуты назад, Карта сказал:

нужна тема по покемонам

Создавайте, не вопрос. Только "покемоном" не называйте, несерьёзно это. Это каскад с местной параллельной ООС по напряжению.




Posted
6 минут назад, RedStar сказал:

Питание 300 вольт, смещение в триодном -19 вольт, в пентодном -14 вольт при второй сетке 250 вольт.

Не совсем наши режимы.

Posted

А в чем проблема то? На 10 стр вроде писали про варианты ТВЗ.

35 минут назад, Stan Marsh сказал:

Не совсем наши режимы.

Так напишите, какие.

Posted
В 28.07.2022 в 19:55, Ollleg сказал:

Остановимся на выборе нагрузки в 3 к при 75ма и 350в на аноде, смещение -28,-29в .

Кто какую лампу  порекомендует для предоконечного каскада (выбираем из триодов или в триодном подключении) ?



В 28.07.2022 в 13:12, Ollleg сказал:

Cмотрим все результаты от 2к до 8к в нагрузке для выбранной рабочей точки:

_________________________________________________________________________________________


Нагрузка 2 ком

Р вых = 0,9 (Uao - Ua min)(Ia max - Iao) : 2

0,9 (350 - 167)(170 - 75) : 2 = 7,8 Вт
----------------------------------------------

Расчёт искажений подсчитаем по упрощённой формуле
из справочника радиолюбителя 1956 года.

1.Амплитуда переменной составляющей анодного тока:

(170 - 6):2 = 82 ма

2.Амплитуда второй гармоники тока:

0.5(170 + 6) - 75 = результат поделить на 2 = 6,5 ма

3. Коэффициент нелинейности:
6,5 : 82 х 100 = 7,9 %



_________________________________________________________________________________________________________

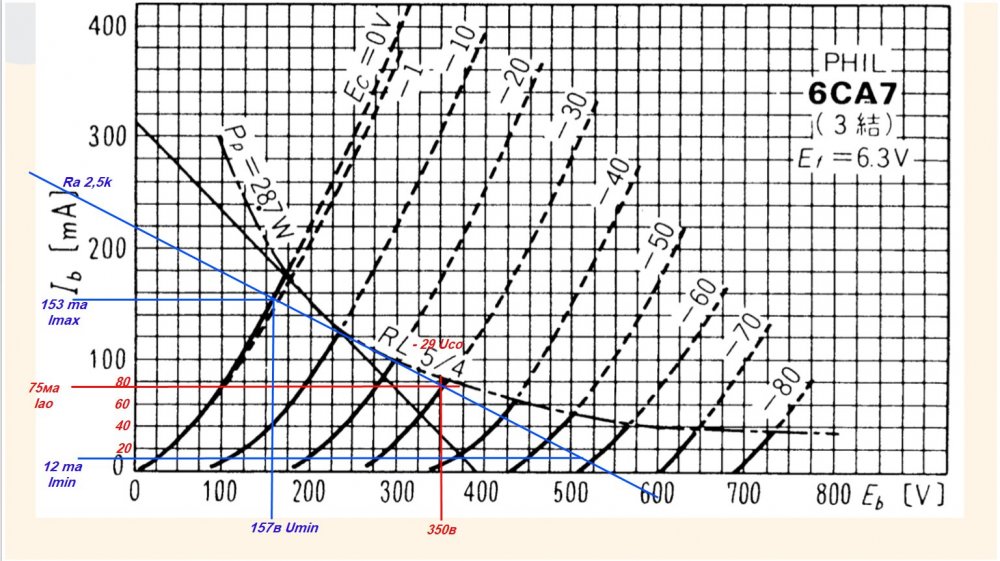

Нагрузка 2,5 ком

Р вых = 0,9 (Uao - Ua min)(Ia max - Iao) : 2

0,9 (350 - 158)(153 - 75) : 2 = 6,7 Вт
----------------------------------------------

Расчёт искажений подсчитаем по упрощённой формуле
из справочника радиолюбителя 1956 года.

1.Амплитуда переменной составляющей анодного тока:

(153 - 12):2 = 70,2 ма

2.Амплитуда второй гармоники тока:

0.5(153 + 12) - 75 = результат поделить на 2 = 3,75 ма

3. Коэффициент нелинейности:
6,5 : 82 х 100 = 5,4 %



___________________________________________________________________________________________________________________

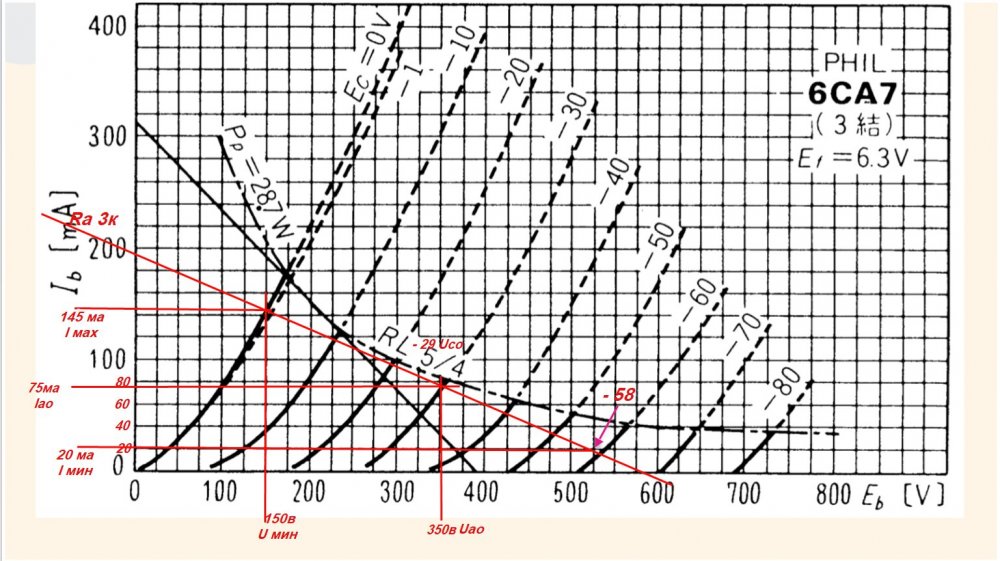

Нагрузка 3 ком

Р вых = 0,9 (Uao - Ua min)(Ia max - Iao) : 2

0,9 (350 - 150)(145 - 75) : 2 = 6,3 Вт
----------------------------------------------
1.Амплитуда переменной составляющей анодного тока:

(145 - 20):2 = 71,5 ма

2.Амплитуда второй гармоники тока:

0.5(145 + 20) - 75 = результат поделить на 2 = 3,75 ма

3. Коэффициент нелинейности:
3,75 : 62,5 х 100 = 5,24 %

   ___________________________________________________________________________________________________

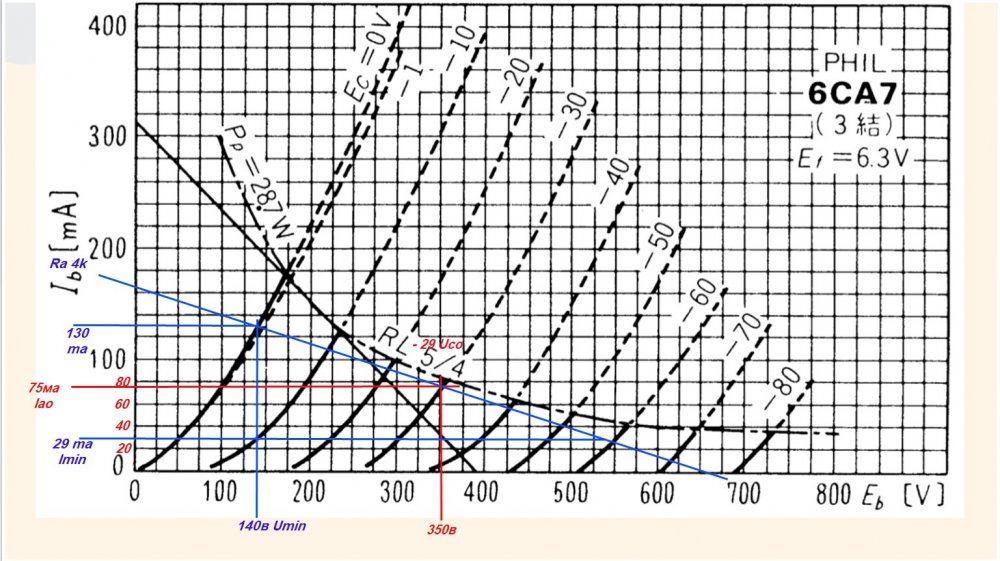

Нагрузка 4 ком

Р вых = 0,9 (Uao - Ua min)(Ia max - Iao) : 2

0,9 (350 - 140)(130 - 75) : 2 = 5,2 Вт
----------------------------------------------

Расчёт искажений подсчитаем по упрощённой формуле
из справочника радиолюбителя 1956 года.

1.Амплитуда переменной составляющей анодного тока:

(130 - 29):2 = 50,05 ма

2.Амплитуда второй гармоники тока:

0.5(130 + 29) - 75 = результат поделить на 2 = 2,25 ма

3. Коэффициент нелинейности:
2,25 : 50,05 х 100 = 4,5 %

____________________________________________________________________________________________________________

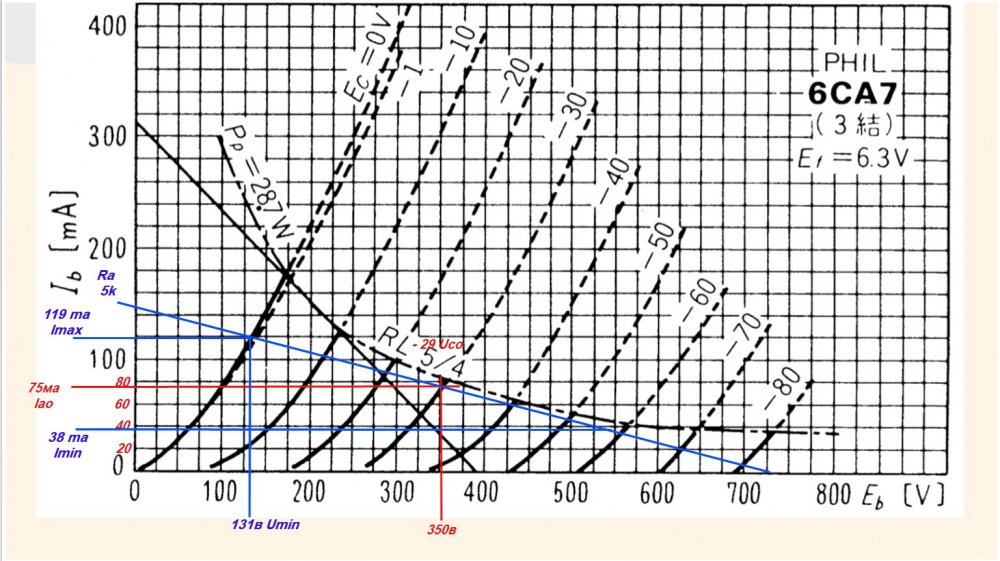

Нагрузка 5 ком

Р вых = 0,9 (Uao - Ua min)(Ia max - Iao) : 2

0,9 (350 - 131)(119 - 75) : 2 = 4,3 Вт
----------------------------------------------

Расчёт искажений подсчитаем по упрощённой формуле
из справочника радиолюбителя 1956 года.

1.Амплитуда переменной составляющей анодного тока:

(119 - 38):2 = 40,5 ма

2.Амплитуда второй гармоники тока:

0.5(119 + 38) - 75 = результат поделить на 2 = 1,75 ма

3. Коэффициент нелинейности:
1,75 : 40,5 х 100 = 4,3 %

___________________________________________________________________________________________________________

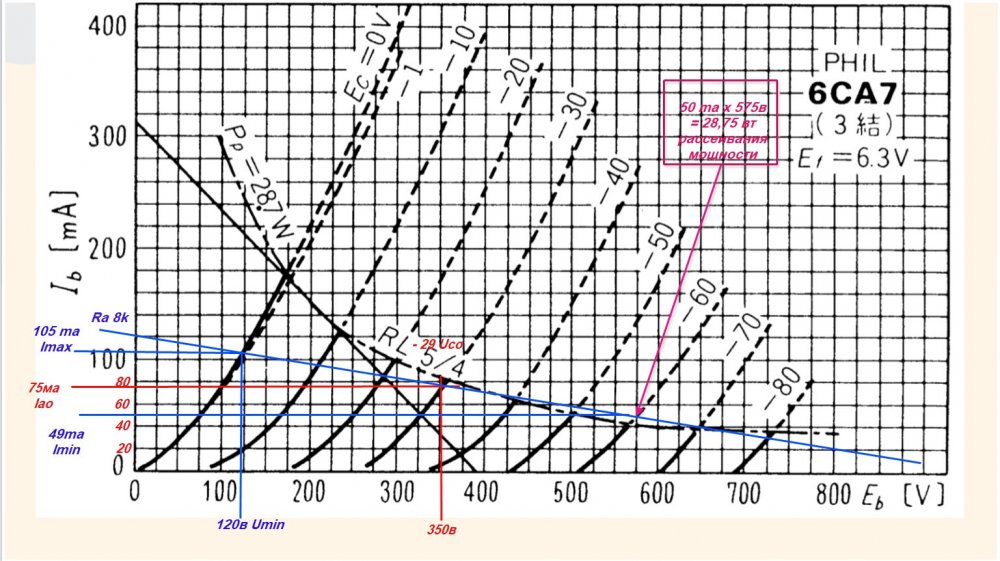

Нагрузка 8 ком

Р вых = 0,9 (Uao - Ua min)(Ia max - Iao) : 2

0,9 (350 - 120)(105 - 75) : 2 = 3,1 Вт
----------------------------------------------

Расчёт искажений подсчитаем по упрощённой формуле
из справочника радиолюбителя 1956 года.

1.Амплитуда переменной составляющей анодного тока:

(105 - 49):2 = 28 ма

2.Амплитуда второй гармоники тока:

0.5(105 + 49) - 75 = результат поделить на 2 = 1,0 ма

3. Коэффициент нелинейности:
1,0 : 28 х 100 = 3,6 %





_______________________________________________________________________________________________________________

_______________________________________________________________________________________________________________

Можно подвести общий итог:



Нагрузка 2 ком , Р вых = 7,8 Вт ,  Коэффициент нелинейности = 7,9 %

Нагрузка 2,5 ком , Р вых = 6,7 Вт ,  Коэффициент нелинейности = 5,4 %

Нагрузка 3 ком , Р вых = 6,3 Вт ,  Коэффициент нелинейности = 5,2 %

Нагрузка 4 ком , Р вых = 5,2 Вт ,  Коэффициент нелинейности = 4,5 %

Нагрузка 5 ком , Р вых = 4,3 Вт ,  Коэффициент нелинейности = 4,3 %

Нагрузка 8 ком , Р вых = 3,1 Вт ,  Коэффициент нелинейности = 3,6 %



Конечно это не 100% расчёты, а приближённые, насколько это позволяет рисунок с вахами и фоторедактор,

но и этого достаточно для построения графика и выбора активного сопротивления выходного транс. по заданной точке покоя лампы.





Posted
1 час назад, RedStar сказал:

Тогда просто напишу.
Сердечник 10 см2. Ктр=21 при 8 Ом. 2000 витков первички, провод 0,28 мм.
Вторичка 95 витков, провод 0,85 мм.
Приведенное 3500 Ом.
Выходная мощность 6 Вт при 8 Ом.
Нижняя частота 20 Гц.
Питание 300 вольт, смещение в триодном -19 вольт, в пентодном -14 вольт при второй сетке 250 вольт.

Поставил "грусть", т.к. "траур" не увидел.

Posted
4 часа назад, RedStar сказал:

Тогда просто напишу.
Сердечник 10 см2. Ктр=21 при 8 Ом. 2000 витков первички, провод 0,28 мм.
Вторичка 95 витков, провод 0,85 мм.
Приведенное 3500 Ом.
Выходная мощность 6 Вт при 8 Ом.
Нижняя частота 20 Гц.
Питание 300 вольт, смещение в триодном -19 вольт, в пентодном -14 вольт при второй сетке 250 вольт.

Можно узнать,как намотана вторичка?

Posted

Ну раз немного забежали вперёд, выложу свои соображения по выходному трансу.....

1. Радиолюбители (себя причисляю именно к ним) не всегда готовы замерять имеющееся железо и выяснять его марку, поэтому сделаем просто.

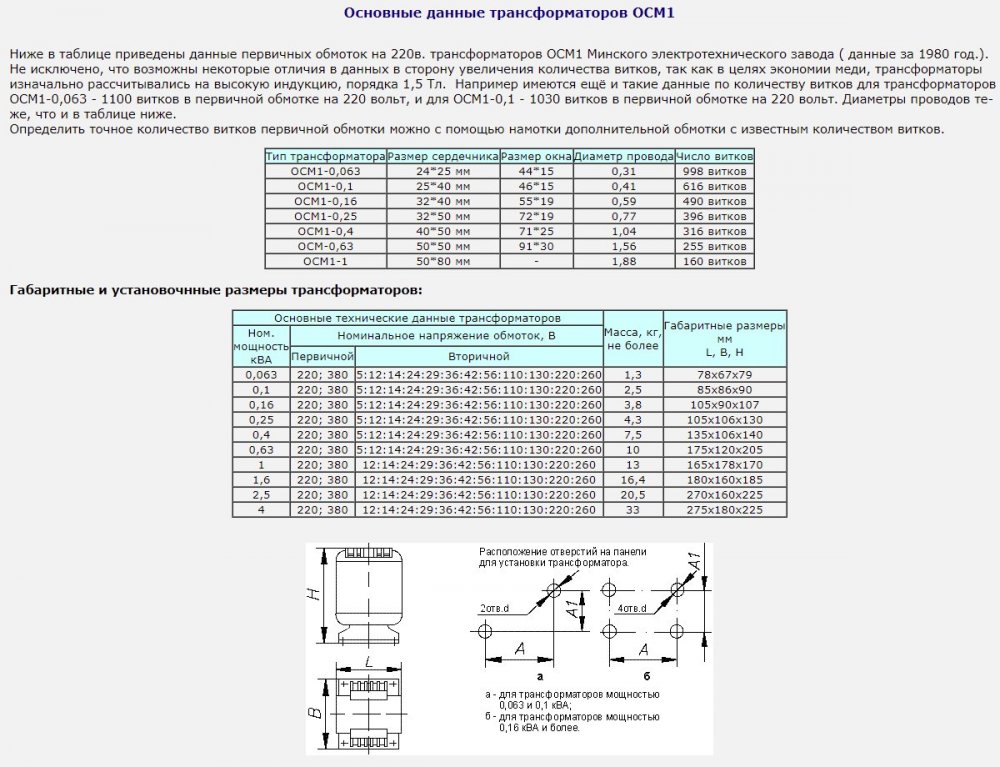

Оттолкнёмся от вседоступного ОСМ1 .

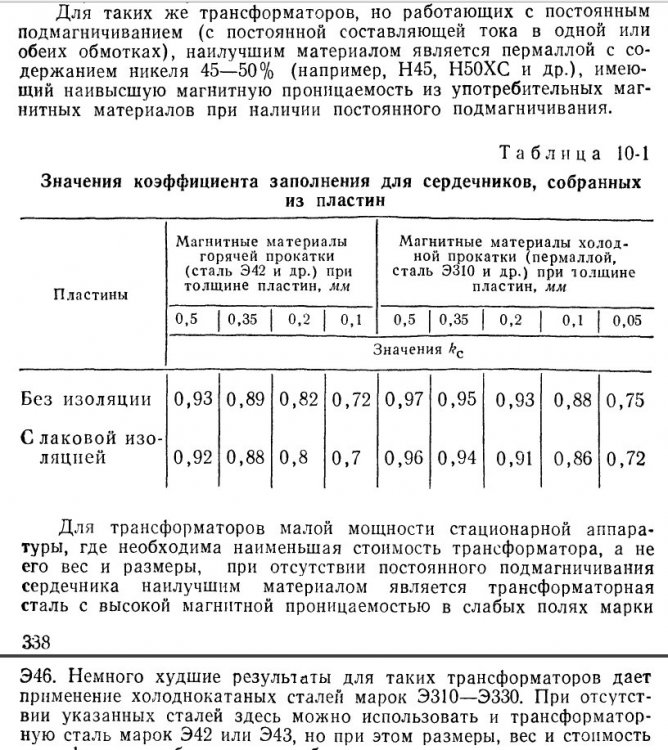

В зависимости от года исполнения железо марок Э310 - 320

Толщина пластин 0.35

Среднего качества железа, но доступно и при покупке не придётся гадать о марке.

Народный размерчик:

........ОСМ1 ...............0.16................................0.25...................................0.4

Sc см2 ---------32х40=12.8см------32х50=16.0см--------40х50=20.0см

Sok см2--------55х16=8.8см----------72х16=11.52см------71х25=17.75см

Sc x Sok см4-----112.64см-------------184.32см--------------355см

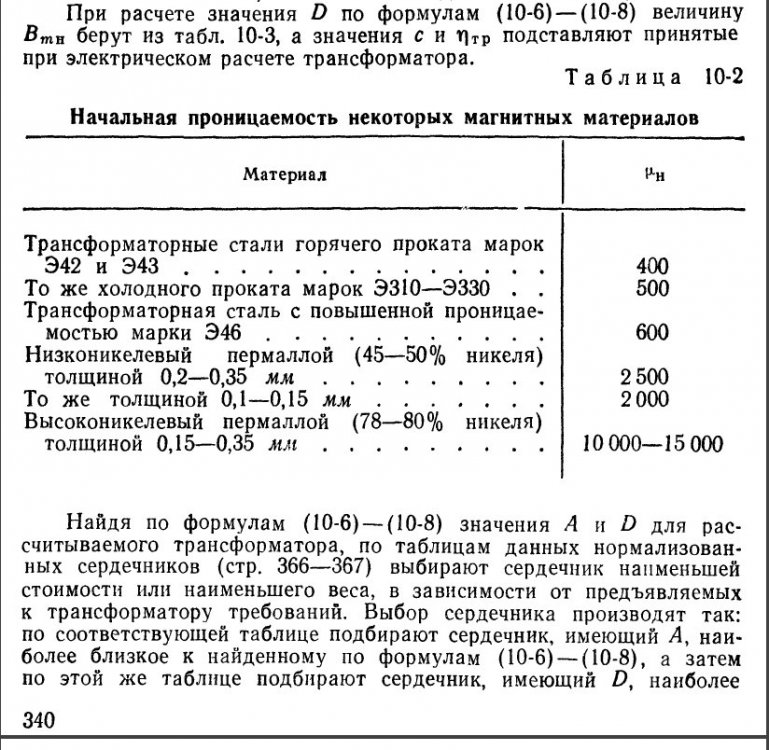

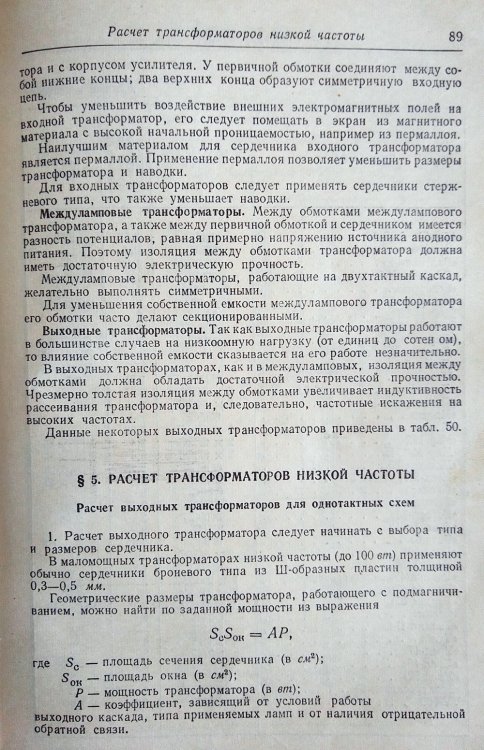

Для расчётов попробуем использовать СПРАВОЧНИК РАДИОЛЮБИТЕЛЯ 1957 года

с поправками и пояснениями на современные требования к Вых. трансформатору.

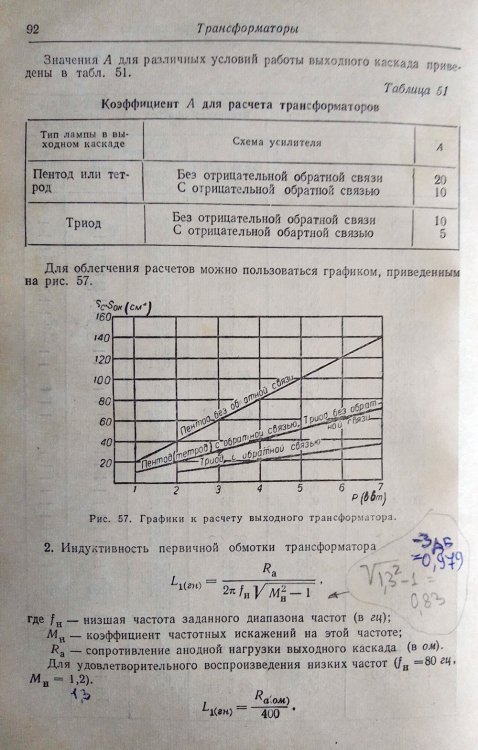

89.thumb.jpg.98974fd0c799f700082f9eed06f2b571.jpg92.thumb.jpg.b211c9792bb0ad9c2dcff59fe5429ddd.jpg93.thumb.jpg.5bdb065540ac2ba1a9df39431e7b3edf.jpg

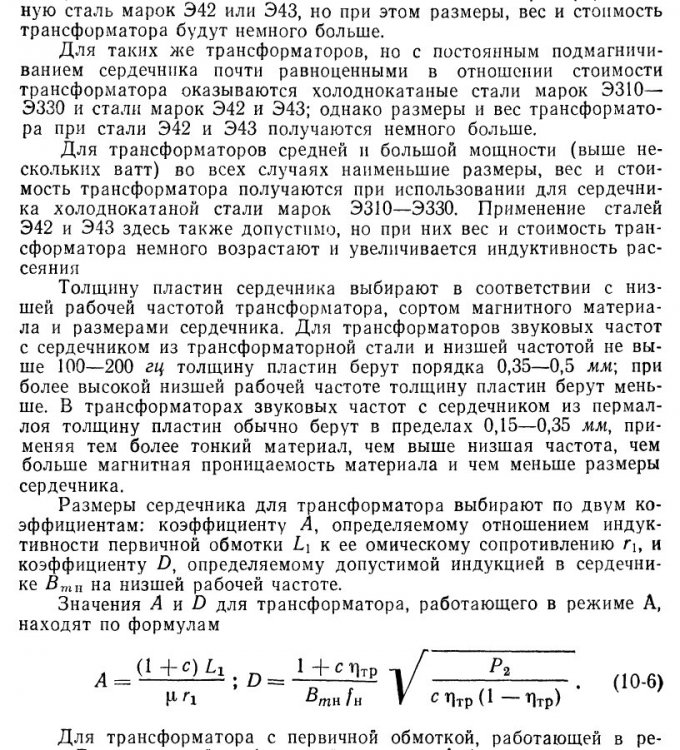

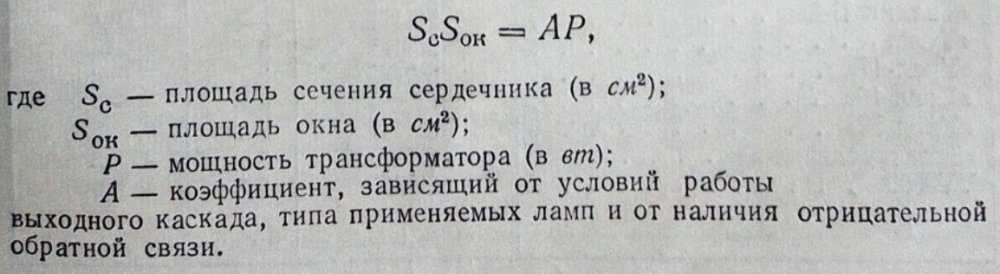

1. Нам предлагается по коэф. А помноженной на отдаваемую мощность оконечного каскада узнать нужные параметры железа выходного трансформатора - его размеры.

001.thumb.jpg.9242cb6672a24222c92588e540fad6a1.jpg002.jpg.67f9cf0abf42477e783ccb532de0941d.jpg



И всё бы хорошо, но мы должны учитывать, что в 50-60х вых.трансформаторы рассчитывались на нижнюю частоту 80-50гц! Если вы желаете вести расчёт по данной таблице, следует учесть современные требования к аппаратуре с нижней граничной частотой в 10-20гц.... Соответственно с поправками на "ветер перемен" мы должны коэффициент А изменить в сторону увеличения минимум в 2 раза, а лучше в 4!

Тогда для нашего случая разрабатываемого Вых. трансформатора в 6.4вт (берём запас - 7вт, а лучше 8вт) коэффициент А будет минимум 20, максимум 40 для простого расчёта SE на ел34 в триодном варианте без обратной связи.

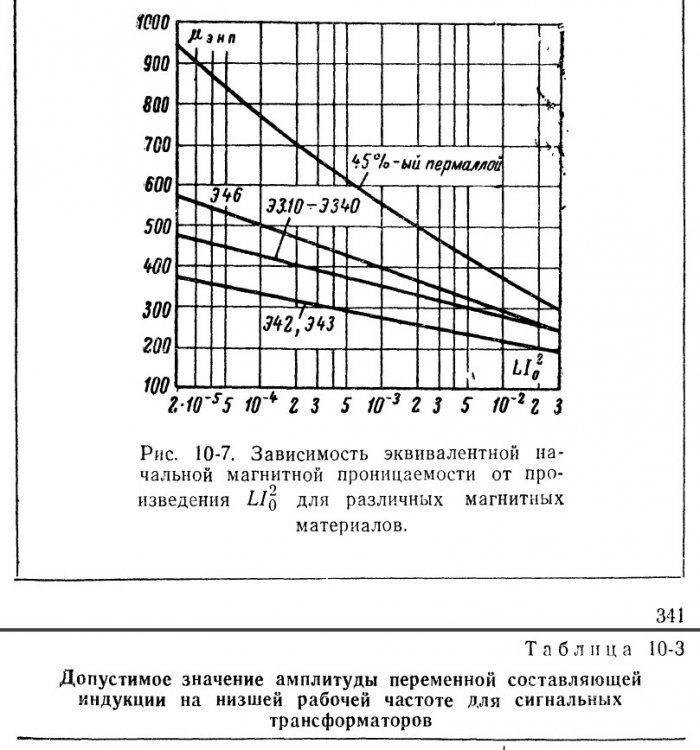

Смотрим предлагаемый график  с нашими поправками.

Для 7вт мощности с поправками нужно значение уже 140! (сердечник помноженный на окно).

Маленький запас до 8вт не помеха - тогда 160!

Исходя из имеющегося ОСМ1 -0.16 (112.64) уже отпадает.

Остаётся 2 кандидата:

ОСМ1-0.25 И 0.4



Катим дальше:




Замечательно, определяем.

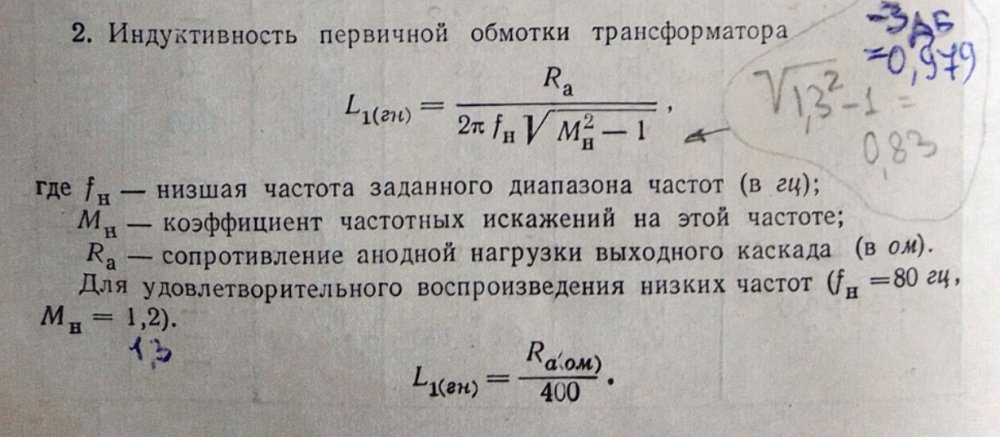

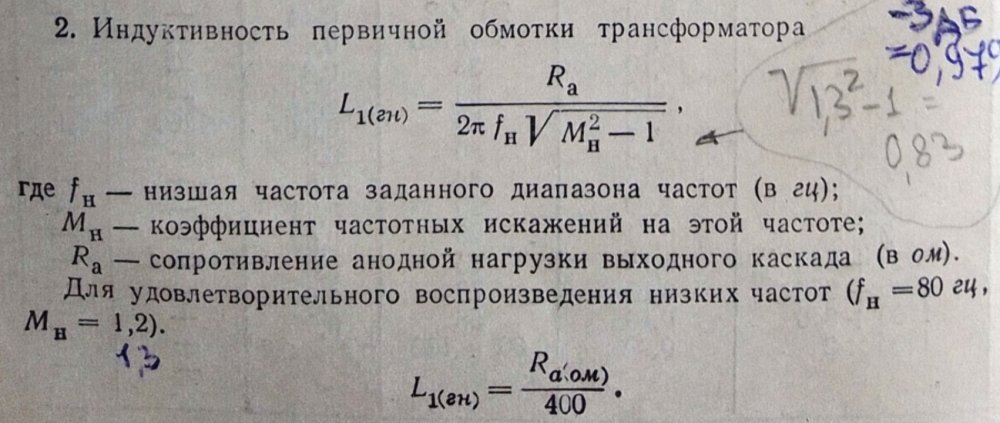

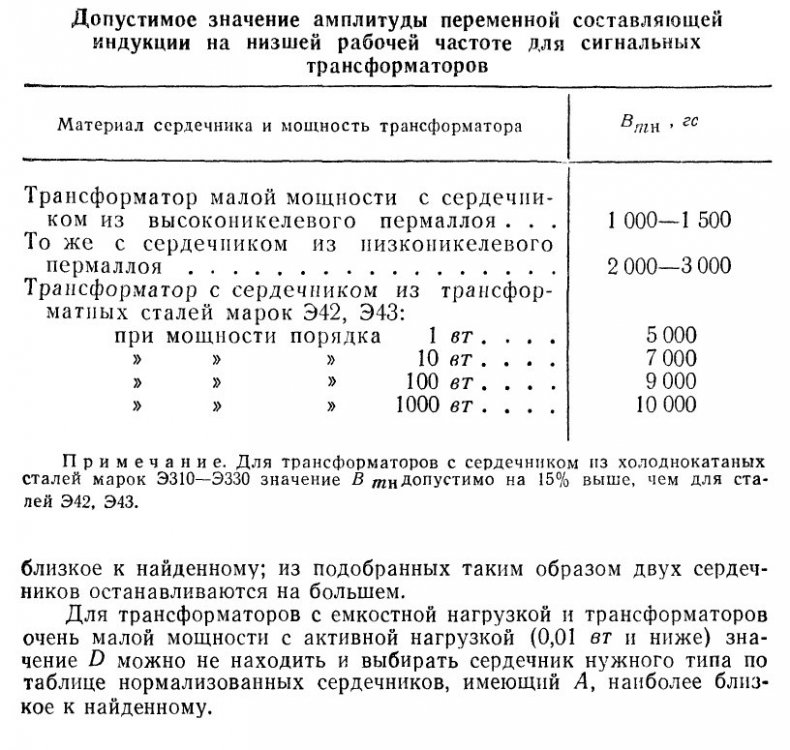

Здесь нам предлагается определить индуктивность для вых.трансформатора не по эквивалентному




Конечно, индуктивность в разы меньше, НО! Мы будем определять реально нужную индуктивность на максимальном сигнале выходной мощности при условии -3дб.

То есть по формуле выше....

Этой:


Берём значение Мн 1.4 - это минус 3дб при максимальной мощности .

Для 20гц это значение будет равно 24гн

для 25гц - 20гн.

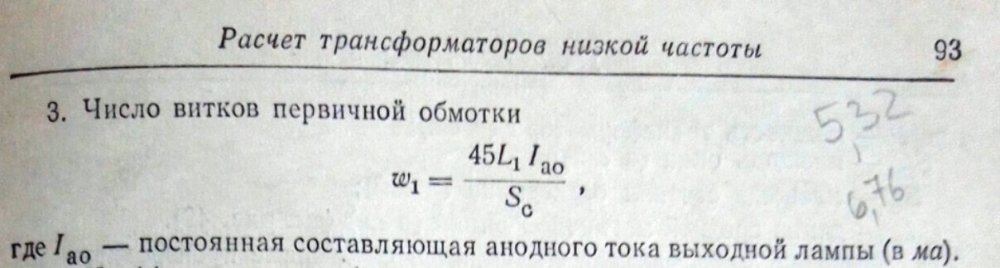

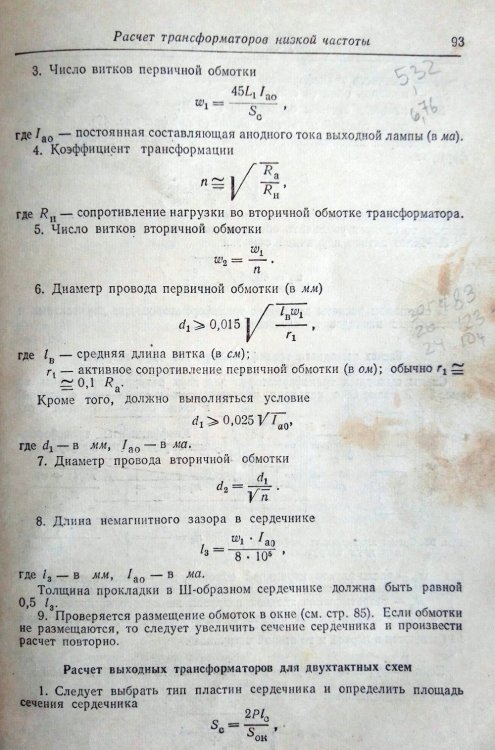

Едим дальше по проложенным шпалам :


Здесь так:

Fn 20гц при - 3дб на макс. амплитуде при 7вт  нужно 24гн

расчёт на 24гн

ОСМ1 0.25

5062 витков первичка

ОСМ1 0.4

4050 витков первичка

----------------------------

Fn 25 гц нужно 20гн

ОСМ1 0.25

4218 витков первичка

8 ом = 218 витков

16 ом = 308 витков

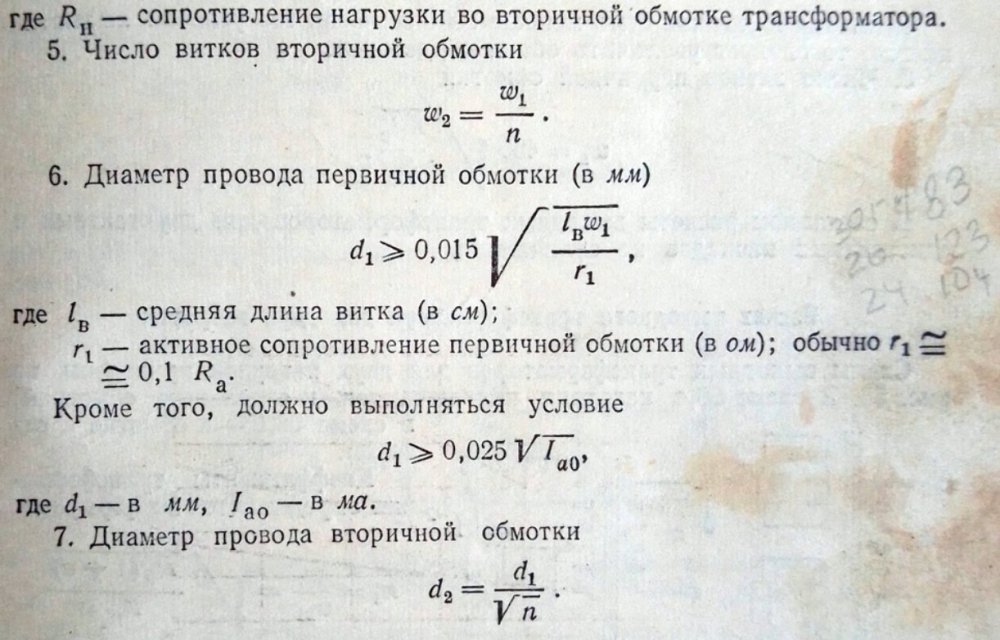

при ср. линии витка 20.8 см и 100ом сопр. первички диаметр первички провода = 0.43

реально не уложимся в каркас, при 300ом первички всё стандартно = 0.25 диаметр.

------------------------------

ОСМ1 0.4

3300 витков первичка для 20гн на макс.амплитуде для fn 25гц по уровню - 3дб

8ом=170витков

16ом=241витков

при ср.линии витка 28см и сопрот.актив.первички 100ом диаметр провода =0.45

за счёт более широкого окна должны уложиться вполне....

как то так....

-----------------------------------

Резюме;

ОСМ1 0.25 отпадает вслед за 0СМ1 0.16 в виду того, что добиться реального активного сопротивления на первичке в 100ом (а это ещё и настоятельные рекомендации товарища Цыкина )возможно только на ОСМ1-0.4 , дальнейшие расчёты нам в помощь - секционирование, прокладки и т.д.

Пока наш выбор - 0СМ1 -0.4!







Это первоначальные расчёты от "любителя", с большим удовольствием выслушаю все замечания и т. д. от профессионалов.


















Если нам нужно сопротивление первички порядка 100ом( а это нужно!) , требования возрастают и для ОСМ1-0.4 при 3300 витков в первичке диаметр провода ПЭТВ-2 возрастает с стандартного для 75ма 0.27 до 0.45 для удовлетворения сопротивления первички в 100ом, при этом 0СМ1 -0.250 отпадает в виду очевидности - он не может со своим размером и окном удовлетворить нашир требования....

0СМ1-0.4 средняя линия намотки равна 28см

При первичке 3300 витков это 940 метров провода (1.4 кг!) и глядя на таблицу

https://bpks.ru/articles/article.2307

получаем подтверждение

1м 0.45 пэтв-2 = 0.1134ом

942 метра первички равно 104.8 ома......

Выбор не велик.

https://snabcable.ru/enameled_wire/petv-2-pet-155-pevtl-1-2/petv-2/

Posted

Ощущение, что после полного Апокалипсиса народ воссоздает Министерство среднего машиностроения.

Это с технической т.з..

С моральной-человеческой еще хуже - стоило упомянуть о хорошем трансе, как был обкакан каким-то бредом.

Третье - Олег, пиши в ЛС, если будет желание, по трансам, пример приведу.

PS. Хорошо, что Роман Буран еще не видел.

Posted
2 минуты назад, Карта сказал:

Это с технической т.з..

С технической точки зрения надо не воздух воплями оглашать, а выложить свою методику расчёта.

Posted
10 минут назад, Карта сказал:

Третье - Олег, пиши в ЛС, если будет желание, по трансам, пример приведу.

PS. Хорошо, что Роман Буран еще не видел.

Василий, ну так мне скрывать нечего - будут замечания и ругань от профи - так я готов, главное что бы по теме прояснили и подсказали, от этого польза - от молчания толку нет. ни для кого.

Ну а что Буран? Упрощёнка Цыкина? По ним и считает. Если я тут Цыкина начну править новичкам, у них просто мозги съедут!

Спойлер

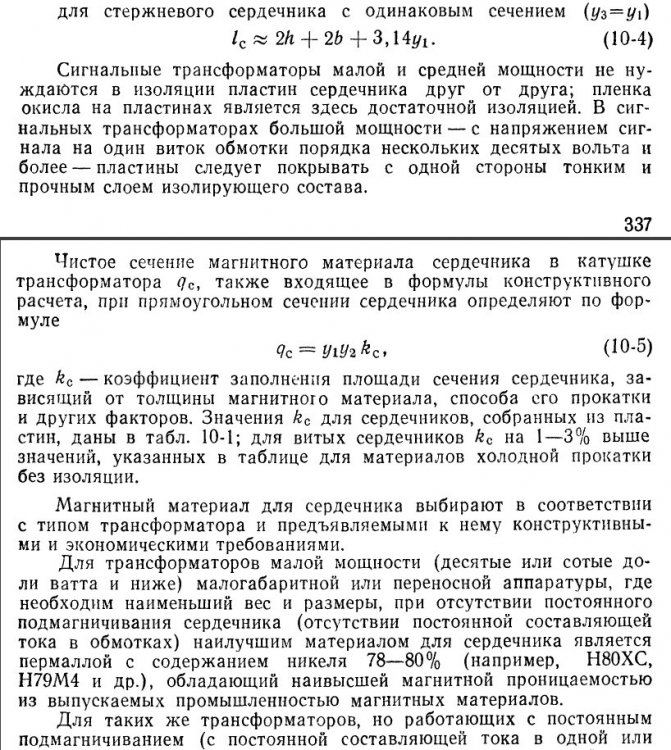

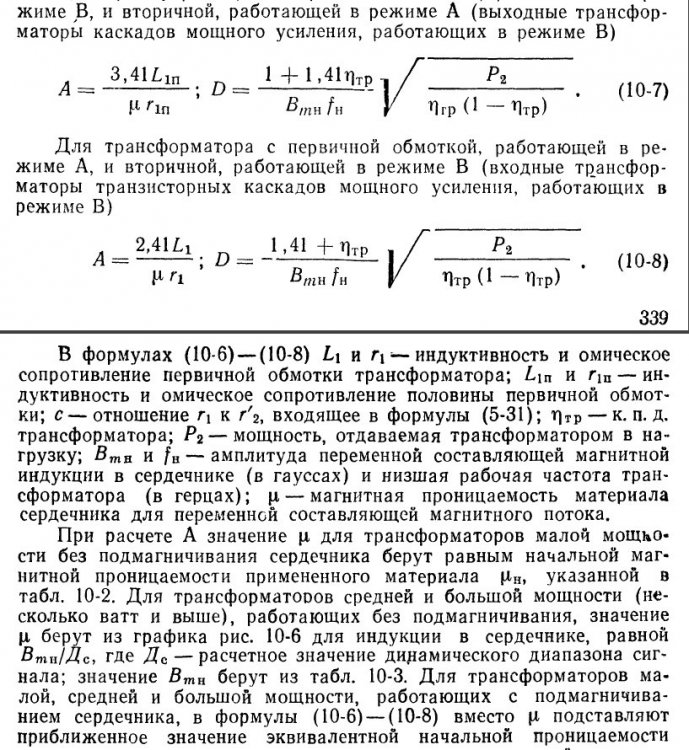

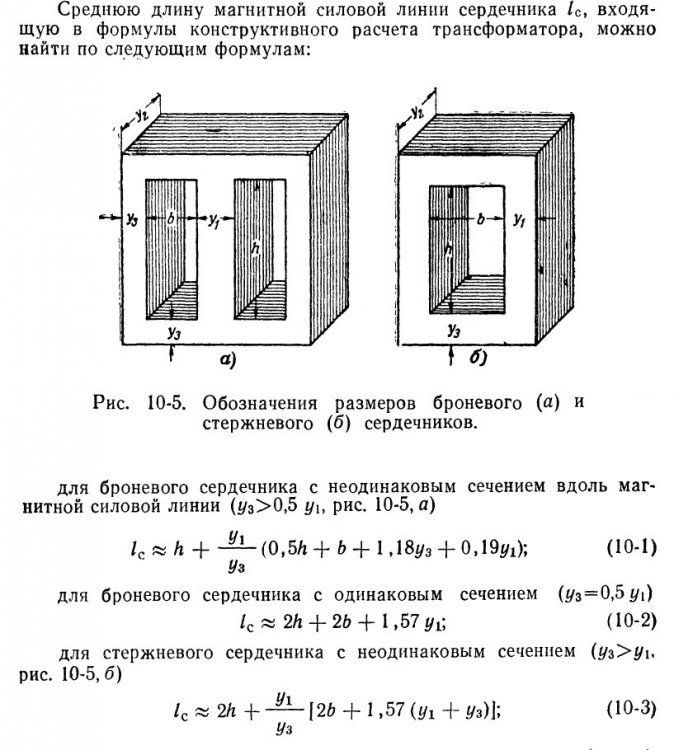

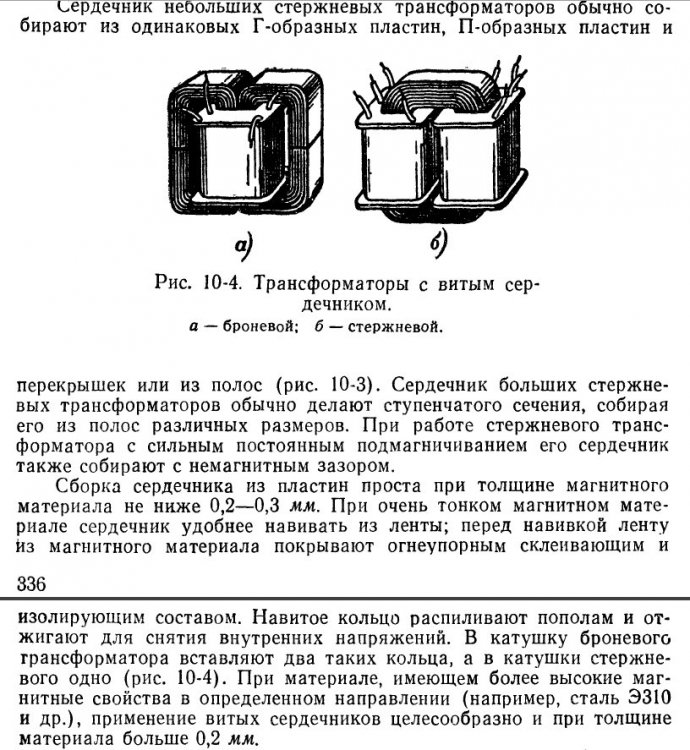

001.thumb.jpg.1cad2e258c323cf5cc5235a70e0e4181.jpg002.thumb.jpg.cf51a1b01de0598cc6b8d9ff0a57aeb2.jpg003.thumb.jpg.833b669beadedb7dbe61984c1fdd27a3.jpg004.thumb.jpg.13c77644bdbbc1885bdb080f49780fd1.jpg005.thumb.jpg.618549745f9627fbfd47bf109e462871.jpg006.thumb.jpg.79947de137a3af8a68a67821957b5dab.jpg007.thumb.jpg.08fa612552e6592238712aa0311c72d8.jpg008.jpg.ef865695b1be86b38f1bfcc3e365960b.jpg009.thumb.jpg.df61ee8683f3117df80885b7ab07ec7a.jpg010.thumb.jpg.942faf6cc5cdfc38cd12cb6f50362137.jpg

Василий, там под спойлером Расчёты от Цыкина, попробуй их на пальцах новичкам прояснить.... Я точно не смогу...:drag:

  • Like (+1) 1
Posted

Вот в тему, у Сергея Дроздова характер скверный, иной раз такое выдаст.....

Но тему свою хорошо тянет, в отличие от тех, кто бы мог потянуть много интересных тем.....

А остальные что? Не о чем? Всё давно пересказано? Проще в говорилке о пупсиках да о музыкалке воздух трясти?

Точно, форум пенсионеров......

Posted
В 19.08.2022 в 23:19, Stan Marsh сказал:

С технической точки зрения надо не воздух воплями оглашать, а выложить свою методику расчёта

О том и говорю:

- по человечески можно разговаривать, без оскорблений? Или это стиль такой? И после этого ждать "методику"? Как минимум странно.

- очень-очень странно, что никто не понимает даже аксиом по трансам. И даже не по трансам. (Конкретно "по технике" вышеприведенного - писать-не-переписать)

- Вопрос - а нужна ли "методика", или достаточно упрощенного расчета при некотором объеме наработок-образцов? Было такое направление.

Далее пока не комментирую. Может позже.

Еще раз: писать-не-переписать, но толку не будет. Будут предложения найти в пыли и припаять (кстати, это и ОСМ касается), не снимать ВАХ, выбросить омметры, И - НЕ публиковать данные о нормальном/-ых трансе (это про какашечный разговор), обиды на геометрию! Карл... много

В 19.08.2022 в 23:40, Ollleg сказал:

Точно, форум пенсионеров.......

Удивишься, но вчера еще знал об этом непонимании пенсионеров.

И - надо говорить "падшая женщина".

И опять нервы. От админов.

Да, ответ знаю. Проверим.



Posted
1 час назад, Карта сказал:

по человечески можно разговаривать, без оскорблений?

А можно по-человечески, без глума и дополнительных просьб высказать собственные соображения, замечания, и выложить свои расчёты?

  • Like (+1) 1
Posted
9 минут назад, Stan Marsh сказал:

без глума

хорошая реакция

9 минут назад, Stan Marsh сказал:

высказать собственные соображения, замечания, и выложить свои расчёты?

повторяю: здесь писать-не-переписать. То же про расчеты - нужны ли они?

Пробуем (интересна реакция). Результатом д.б. неплохой выходник.

- Все "ОСМ" забыли напрочь.

- Пишем габариты, какой сердечник _желателен_ из доступных. Без расчетов, навскидку.

- Пишем требуемую индуктивность для нескольких Ra темы.

- Идиотское правило 5%..10% Rакт забываем.





Posted
В 19.08.2022 в 23:32, Ollleg сказал:

А они готовы только верещать, что форум уже не тот, говорильня сплошная, вот там где то за горизонтом есть правильные, нужные форумы, а тут так себе.....

Языком то шлопать всегда легче, чем в тему вникнуть и дать полезный расклад

Перечитал немного.

НаучИтесь вести себя как люди.

Всё. Позорище.

Posted
1 минуту назад, Карта сказал:

писать-не-переписать

Так и надо, для чего тогда форум? Можно даже тему отдельную для этого открыть.



3 минуты назад, Карта сказал:

про расчеты - нужны ли они?

В этой теме - нужны. Если хотите без расчётов, опять же давайте откроем новую тему, что-нибудь вроде "Трансформаторы от Карты, проекты и реализации". Или с любым другим названием по вкусу. А здесь хотелось бы разъяснений, методик и расчётов.



8 минут назад, Карта сказал:

Все "ОСМ" забыли напрочь.

Я легко забуду, уже, но где альтернатива для жителей нашей огромной страны, такая, чтоб захотел сделать первый шаг в нашем деле, протянул руку и взял более-менее подходящее железо?

  • Like (+1) 2

Join the conversation

You can post now and register later. If you have an account, sign in now to post with your account.
Note: Your post will require moderator approval before it will be visible.

Guest
Reply to this topic...

×   Pasted as rich text.   Paste as plain text instead

  Only 75 emoji are allowed.

×   Your link has been automatically embedded.   Display as a link instead

×   Your previous content has been restored.   Clear editor

×   You cannot paste images directly. Upload or insert images from URL.

  • Recently Browsing   0 members

    • No registered users viewing this page.

  • Клубы

  • Сообщения

    • Офф. От того и страдаем в потугах приближения к "идеалу". Это к ответу на вопрос в недавнем разговоре о многих тысячах микрофарад в цепях смещения, катодах и прочих, с "условно нулевым импедансом". Как мне кажется, здесь важнее не абсолютная величина, а ровная частотнозависимость в не слишком большие Омы. Хотя фазу крутить будет всё равно.
    • Уважаемый akustic я  имел  в виду не теслы ,а аудакс. Резонансная частота  указана также для аудакс. Не замечал чтобы теслы играли не прозрачно,возможно здесь кроется стыковка ас+усилитель. Вч подпорка обоим не помешает -это точно пробовал оба.(для тесел это особо необходимо) Низкочастотный диапазон несколько глубже копают аудакс. Вопрос форуму пробовал ли кто в ширик в вч рупорок ставить сегмент от тенисного шарика для улучшения звучания на вч? Читал есть такой способ доработки динов на сколько он эффективен? На мой взгляд все же  оба дина предпочтительнее для открытых оформлений. Буду строить ОЯ с ПАС на паре аудакс t24 объемом 120-150литров.
    • Сделать планарную шину с широкополосным импедансом в единицы миллиом - дело затруднительное. А при съеме мощности с заданной точки - скорее невозможное.
    • Конденсатор в коррекции с ESR 0,0001 ома - который на фото? Сколько миллифарад ёмкость?
    • У меня по-другому. Немного я напрягся, когда все отводы очищал, лудил и паял к контантным точкам. На всякий случай в месте пайки подклеил их плоскостью к текстолиту, чтобы зафиксировать. ) В остальном технологию монтажа для себя уже проработал. Дроссели LR тоже будут с отводами для точной подстройки на месте. Вот думаю, постааить такие же галетники, на на входе УМ или просто жёстко запаять? В первом случае при настройке будет меньше таскания прибора с переворотами, но есть риск набрать шумов... Буду экспериментировать.
    • Приходилось такой оборванный курочить, сердечник похоже на железо, провод эмалированный
    • Погружной термометр контроля процесса пропитки, пристроил на стену мастерской, теперь от него постоянная польза.   Сам процесс, точнее подготовка, потребовали множество мелких доработок;   -плавно регулируемая электроплитка,   -приспособление погружения/подъема катушек,   -вертел обеспечивающий равномерную плотность пропитывающего состава до его полного остывания.   Еще раз привожу пример сверловки отверстий в основании и стойках вертела. Для работы следует иметь точную прямоугольную заготовку и калиброванные упоры. Расстояние между резбовыми отверстиями стоек, 68мм обеспечивает поперечное перемещение супорта станка. При сверловки фанерного основания, оно сначала упирается в поперечный упор, затем к упору добавляем калиброванные проставки (применил по шесть токарных резцов 10мм и по одному 8мм), продольные упоры обеспечивают перпендикуляр поперечного перемещения основания и размер между парами отверстий. Таким образом достаточно обозначить на основании всего одну точку, все остальные получатся точно автоматически, не меняя настройку упоров, далее производим зенковку отверстий.
    • Сравнивал. У лампового звук более - "свободный, быстрый", у микросхемного чуть более затянутый.... - звуковой эффект от обратной связи....  У микросхемного коэффициент усиления был настроен под другой усилитель и для усилителя на 6ж4п+2А3  - он маловат.  У лампового до переделки явно не хватало коэффициента усиления - это и было самым основным, почему полез его переделывать. Сейчас у лампового фоно корректора коэффициент усиления для головки- МС с высоким выходом (2,5мВ)- более чем достаточный получился - рабочая громкость 1/2-2/3 от максимума. И с басами и НЧ всё в порядке. Звук хорошо эшелонирован по комнате. По качеству звука , по эмоциям и по коэффициенту усиления ламповый фонокорректор сейчас предпочтительней выглядит..... Но у лампового есть некоторые моменты в звуке, которые микросхемный расшивает. И это не связано с лампами - потому как ставил разные лампы - производства СССР, Германии, США - один момент на тестовой пластинке - валится и всё.... Но только один момент и только на одной пластинке - во всех остальных  случаях проигрывания пластинок ламповый фонокорректор слушать приятнее сейчас. Но пока это только психологический момент - что делаешь сейчас -то самое лучшее. Реально понятно будет через несколько месяцев  - что будет хотеться слушать - ламповый фонокорректор или микросхемный. Единственный момент- собирать корректор нужно в экранированном корпусе. Получил - то что хотел - на пути сигнала до выхода с фоно корректора нет ни одного сопротивления - только две лампы и два межкаскадных конденсатора. Хотя на прошлом варианте было только две лампы и выходной трансформатор - текущий вариант по звуку мне нравится сильно больше.  В чем отличия от предыдущего: - Полностью убран фон - было две частоты модуляции - от накала и от анодного напряжения. - Снижены радиопомехи - прошлый фоно корректор сильнее ловил радиопомехи. -  Больше коэффициент усиления - сейчас коэффициент усиления более чем достаточный для усилителя на 6ж4п+2А3.. - Повысилась детальность - так как исключил во входных цепях переключатель и входной МС трансформатор. Трансформатор хороший, но им не пользуюсь. А переключатель за 14 лет, похоже, окислился внутри и начал глючить при переключениях - мог не включить какой либо канал - причем переключатель сдвоенный, имеющий  четыре линии переключения. А МС трансформатор можно использовать для другого проекта - тем более у меня есть ещё два других МС трансформатора с RCА разъёмами - внешних - если понадобиться могу из в разрыв входного кабеля подключить. -Повысил детальность за счет большей емкости конденсаторов(отобранных по лучшим параметрам) в катодах ламп  с ПРАВИЛЬНЫМИ ШУНТАМИ. Второе - замена конденсаторов в коррекции - так как одна пара оказалась с ПЛОХИМИ ПАРАМЕТРАМИ - 3,0 ома (!!!!) по ESR, а поставил  с 0,0001 ома. - Больше емкостей по анодному питанию - по сумме емкостей столько же - но ранее емкости были распределены по левому и правому каналом, а сейчас - набор емкостей один и тот же для левого и правого каналов - зато стало больше RC цепочек в анодном питании. Плюс два дросселя один 8Гн - от первой версии + электронный дроссель-регулятор напряжения анодного питания (который помог точно выставить нужные напряжения).    Ну и как бонус - осталось много дефицитных и дорогих радиодеталей... Силовой заказной от Золотой середины, два выходных трансформатора от Марка Фельдшера, 5 дросселей - (один у меня уже выпросили), танталовые сопротивления, конденсаторы  BLACK GATE WKZ и FK. В целом проектом переделки доволен. А самое главное ничего в стойке менять не надо - как стоял, так и остался стоять на том же месте.  Фоно корректор 6AU6/6ж4п+ ECC88/6н23п. С открученным блоком анодных конденсаторов.   Выносной блок питания к нему
    • В уже сравнивали с микросхемным?
    • Про ферриты я писал, но, как известно, фломастеры на вкус и цвет - разные. Без выяснения частоты нельзя подобрать и тип материала бусины. Если поставить ту, которая употребляется последовательно с диодом, для умеьшения "скозняка", то сквозняка в сетке и не будет.
    • Ничего подобного не писал, отн.звуковых частот, надевая ферриты мы  гасим высокие частоты, то бишь радиочастоты, единицы мГц и выше, а на звуковые "высокие" частоты это не влияет никак, абсолютно. Кабель более низкого качества, с бешеной ёмкостью и непонятными видами других потерь,валит звуковые ВЧ на порядки более ощутимо.  Возможно, кабель, ошибочно называемый "антифазным", сработает хорошо, попробуйте сплести кусочек, всяко будет лучше кабеля "более низкого качества", в силу более высокого качества проводов, которые Вы возьмёте и почти полного отсутствия тех самых не пойми каких потерь, в силу конструкции, но насчёт того, что на входе фоно он совсем ничего ловить не будет - не 100% ный мед.факт,особенно при достаточно сильных наводках. Себе сделал такого типа кабели к ММ и к МС, но, в основном по причине того, что нужна была максимально возможно низкая ёмкость для ММ и очень низкое сопротивление для ExLoMC 2,5 омной. Ну и вообще стараюсь не применять экранированные провода, где возможно. С помехами, примерно в километре от Останкинской телебашни, проблем нет. Правда, у меня вообще не помню когда были проблемы подобного рода, давно и разово.
    • Вышел сегодня на все площадки сингл сына, первый трек с нового альбома... Писано всё на лампе! Единственное, примочки гитарные ПП, но комбик, тракт записи - ламповые ))). Формат Яндекса конечно ужал ДД до безобразия....Я слушал исходники в WAV - другое дело. https://music.yandex.ru/album/44652490/track/157544238?utm_source=web&utm_medium=copy_link А я ожидаю готовности дросселей для LR. Михаил через неделю определил готовность. Начну проверять теорию практикой!
    • Проблема практически решена. По этому фонокорректору больше ничего делать не буду .... Ибо уже был "звонок" - корректор проявил характер - и на ровном месте -начал генерить-истерить при попытке впаять ферритовые бусины......  Фонокорректор отыграл без сбоев чуть больше суток на 6ж4п+6н23п - поэтому снова поставил обратно комплект ламп Телефункен.....  Результат получен очень хороший по звуку. Перед установкой прочистил ножки ламп и сами ламповые панельки - и всё промыл спиртом.... Разъёмы тоже отмыл спиртом...... Всё это были последние штрихи перед финальной установкой в стойку.   Как оказалось сломать настройку фоно корректора совсем просто. А восстановить - довольно хлопотно. Текущее качество звука меня полностью устраивает - фона  "0". Радиопомехи почти задавлены - и это без сопротивления и конденсаторов на входе и без резистора на межкаскадной сигнальной линии ..... Собственно, чего и добивался в этой переделке..    Если что то и делать на тему лампового фоно корректора -это будет другой фоно корректор и в другом корпусе. Возможно на совсем других лампах. Конечно если решу проблему с подбором нормальных резисторов.... Сейчас сталкиваюсь с большими проблемами с подбором качественных резисторов для своих ламповых проектов -всё к чему привык -сейчас недоступно. А свои запасы, часто не имеют нужных номиналов.
    • А ловит не кабель скорее всего а катушка виниловой головки. А антифазных кабелей у меня дома штук 10. В Этом фоно корректоре силовой стоит антифазный, а питание от блока питания до корректора передаётся по четырёх проводному в экране - кабелю немецкому Гронеберг. И это всё стоит с первого варианта собранного в 2012 году.
    • Балансировка накала кенотрона бессмысленна, ибо второй конец нити накала никуда не подключен, фону не от чего оттолкнуться, что бы проявиться в звуковом тракте, это все появилось вместе с направлением проводов, волшебными межблочниками по цене представительского седана, и многим другим. В брендовых аппаратах этого бреда нет.
  • Forum Statistics

    • Total Topics
      11k
    • Total Posts
      116.6k
×
×
  • Create New...
