Расчёт рабочей точки по ВАХ. Усилитель SE на 6н7с + EL34

Климентий

By Климентий
in Help for beginners

 Share

Recommended Posts

Ollleg Mentor

Ollleg

Posted
Posted

ОСМ 0.25 край, как то взял , что под рукой было железо, тупо 16 квадратов набрал - Ну с таким то точно прокатит!

Не прокатило...... Хотя окна за глаза хватало

  • Replies 1.1k
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Климентий
Климентий

Всё эти программы есть... Книги и справочники тоже есть. Но чтобы из всего материала книги собрать готовую рабочую методику расчёта это нужно быть очень подготовленным специалистом. И новичкам этот пр

Климентий
Климентий

Один из самых частых вопросов новичков, является именно этот. Как бы совместными усилиями изложить методики расчёта рабочей точки для  наиболее популярных и распространённых ламповых каскадов. Не ссыл

Stan Marsh
Stan Marsh

Всё есть в книжках. Напряжение источника питания выбирается максимально возможным, но так, чтоб это не привело к излишним техническим сложностям. Рабочая точка выбирается из условия непоявления сеточн

Posted Images

RedStar Proficient

RedStar

Posted
Posted

Окно в них достаточное для всех обмоток, если не загонять сердечник в более низкую индукцию.

Ollleg Mentor

Ollleg

Posted
Posted
В 20.08.2022 в 13:13, RedStar сказал:

Окно в них достаточное для всех обмоток, если не загонять сердечник в более низкую индукцию.

Ток покоя 75ма

выхлоп 7вт

3000ом нагрузка

активное сопр. первички не больше 100-110ом

пс. вторичка 4 и 8 ом

Stan Marsh Mentor

Stan Marsh

Posted
Posted
12 минут назад, Ollleg сказал:

активное сопр. первички не больше 100-110ом

Я бы не настаивал на таком значении. Если значение "с" взять равным единице, то r1=c/(1+c)*Ra(1-0,9)=150 Ом. А если КПД взять 0,8, то и все 300 Ом.

Den101 Proficient

Den101

Posted
Posted
10 минут назад, Ollleg сказал:

3000к

Может 3к?



Я всё же считаю, что транс на 20Гц - пустое. Уже на 30Гц размеры транса значительно скромнее, а разницу в квартире среднестатистического человейника не услышать. Но не настаиваю - против конского железа ничего не имею, но его достать сложнее и дороже оно.

Xрюн222 Mentor

Xрюн222

Posted
Posted
4 минуты назад, Stan Marsh сказал:

Я бы не настаивал на таком значении. Если значение "с" взять равным единице, то r1=c/(1+c)*Ra(1-0,9)=150 Ом. А если КПД взять 0,8, то и все 300 Ом.

И какое выхсопр получается у каскада в сборе? :smile-57:

Ollleg Mentor

Ollleg

Posted
Posted
5 минут назад, Stan Marsh сказал:

С этим не ко мне, к Цыкину.

Да зачем к Цыкину - везде в уч 60х рекомендуют  принимать активное за 0.1 от нагрузки, а для удовлетворительного звучания Fn 80гц:smile-54:

Xрюн222 Mentor

Xрюн222

Posted
Posted
2 минуты назад, Ollleg сказал:

Да зачем к Цыкину - везде в уч 60х рекомендуют  принимать активное за 0.1 от нагрузки, а для удовлетворительного звучания Fn 80гц:smile-54:

В чем проблема пересчитать под нужное нам? Сами формулы остаются ровно теми же.... Но тут дело даже не столько в 0,1 от нагрузки у трансформатора, а в том 0,сколько у лампы... И с какой акустикой предполагается использовать.

"Макаровщина"  отнюдь НЕ на "ровном месте" возникла...

Ollleg Mentor

Ollleg

Posted
Posted
1 минуту назад, Xрюн222 сказал:

В чем проблема пересчитать под нужное нам? Сами формулы остаются ровно теми же....

Ну так вчера уже выложил



Stan Marsh Mentor

Stan Marsh

Posted
Posted
2 минуты назад, Ollleg сказал:

для удовлетворительного звучания Fn 80гц:smile-54:

Ну да, и кушать гематоген, а запивать рыбьим жиром. Про Fн я ничего не говорил. Я тут собственного мнения вообще не высказывал.

Xрюн222 Mentor

Xрюн222

Posted
Posted
2 минуты назад, Ollleg сказал:

Ну так вчера уже выложил



В том что получаются мало приемлемые результаты - нет вины формул :). Не забывай, что избыточное увлечение НЧ при прикидке тр-ра обязательно скажется на другом конце завалом ВЧ ( тк лавинообразно нарастает ёмкость тр - ра)

Ollleg Mentor

Ollleg

Posted
Posted
Только что, Xрюн222 сказал:

В том что получаются мало приемлемые результаты - нет вины формул :).

Почему неприемлемые? Как по мне - вполне нормальные результаты, можно дальше провода подбирать и обмотки в каркас рассчитывать.



Xрюн222 Mentor

Xрюн222

Posted
Posted

Нам надо найти равновесие между как минимум 3 противоборствующими сторонами - Fн, Rвых, Рвых. Неявно тут ещё присутствует Кни.

Xрюн222 Mentor

Xрюн222

Posted
Posted
1 минуту назад, Ollleg сказал:

Почему неприемлемые? Как по мне - вполне нормальные результаты, можно дальше провода подбирать и обмотки в каркас рассчитывать.



А потом померить полосу частот пОверху и удавиться...

Ollleg Mentor

Ollleg

Posted
Posted
Только что, Xрюн222 сказал:

Нам надо найти равновесие между как минимум 3 противоборствующими сторонами - Fн, Rвых, Рвых. Неявно тут ещё присутствует Кни.

Никита, а Вы смотрели мои первоначальные вчерашние расчёты?

Stan Marsh Mentor

Stan Marsh

Posted
Posted
5 минут назад, Ollleg сказал:

это учебники говорят

Что "это"? И какие? "Краткий курс"? Вот прям сейчас передо мной учебник, про рекомендуемую Fн там ни слова. Ладно, едем дальше.





Xрюн222 Mentor

Xрюн222

Posted
Posted
6 минут назад, Ollleg сказал:

Никита, а Вы смотрели мои первоначальные вчерашние расчёты?

В них итоговый баланс этих величин весьма под вопросом... Или так - он лишь для некоторых частных ситуаций... Грабли, строго обязательные к проходу по ним! В ряде случаев - весьма неоднократно. Уж поверь накопленной за много лет статистике. Например, из опубликованного в СМИ - история многолетних (и продолжающихся и ныне) исканий Бокарева.

Ollleg Mentor

Ollleg

Posted
Posted

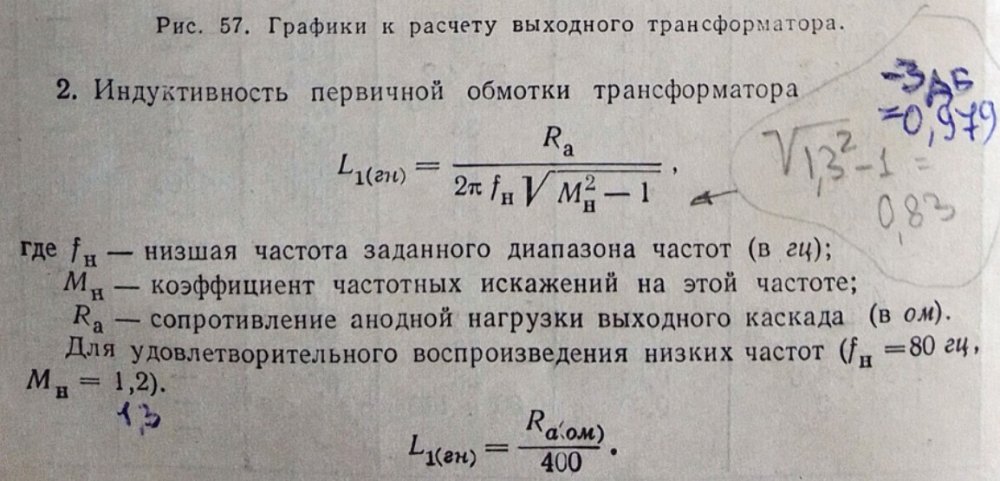

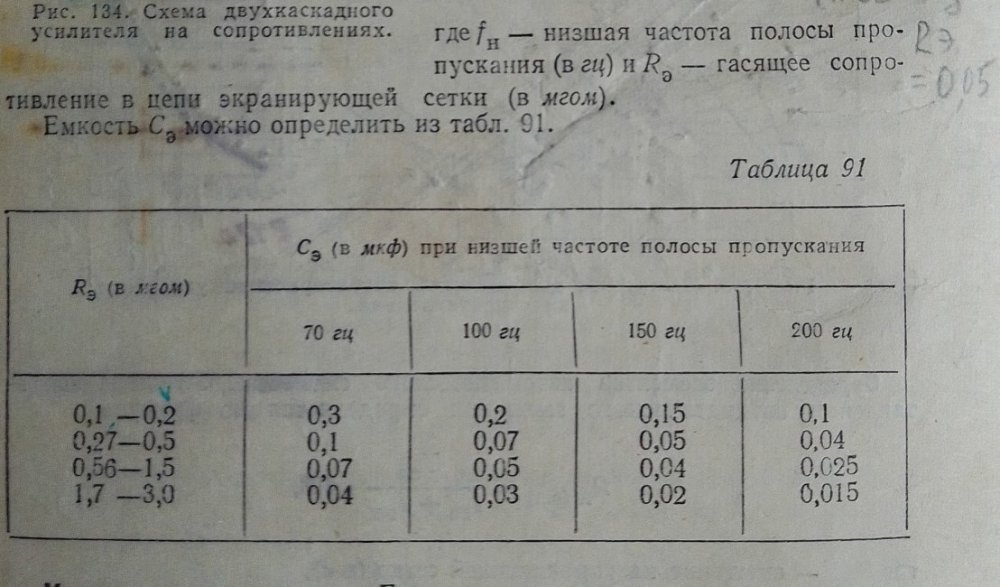

9 минут назад, Stan Marsh сказал:

про рекомендуемую Fн там ни слова.

вот из двух разных.

Спойлер

99999999999.thumb.jpg.9a844395077eae3ac115312449c23c95.jpg9999999999999999.thumb.jpg.d347be4dc41ae5064a02a879ef22c718.jpg



Ollleg Mentor

Ollleg

Posted
Posted
12 минут назад, Xрюн222 сказал:

В них итоговый баланс этих величин весьма под вопросом...

Так давайте их рассмотрим и придём вместе к какому то результату, отчего то нужно отталкиваться.

Ollleg Mentor

Ollleg

Posted
Posted
1 минуту назад, Stan Marsh сказал:

И? Кто-то заставляет в формулу ставить 80Гц???

Стас, не утрируй. Раз даны 80,70гц, значит на то и делался упор, иначе было бы 10 и 20. Примеры с расчётами есть на минимальную частоту 50гц, ниже ни одного не встречал.
