48 минут назад, Михаил SM сказал:

Про 4п1л   узнал позже...  , однако.

За речкой, да и за океаном одна из самых любимых ламп у фанатов 300в, бывших фанатов 300в)

Posted
7 часов назад, Vova сказал:

Ещё раз говорю , при измерениях от генератора МКТ хороший. Завал начинается от 21 кГц, нет паразитных разонансов, на прямоугольном сигнале вообще нет звона . И это без всякого шунтирования. Однако в реальной схеме , при подключении к входной лампе завал начинается с 15 кГц. Я примерно представляю в чём проблема. Устраню.... Кстати думаю что некоторые, которые говорят что намотали отличный трансформатор так - же померили от генератора и обрадовались. Я мог- бы вообще не упоминать что у меня не получился МКТ, но я просто честно делюсь информацией . А Вы Илья Александрович много трансформаторов намотали ?

Я не рассматриваю бифиляр .

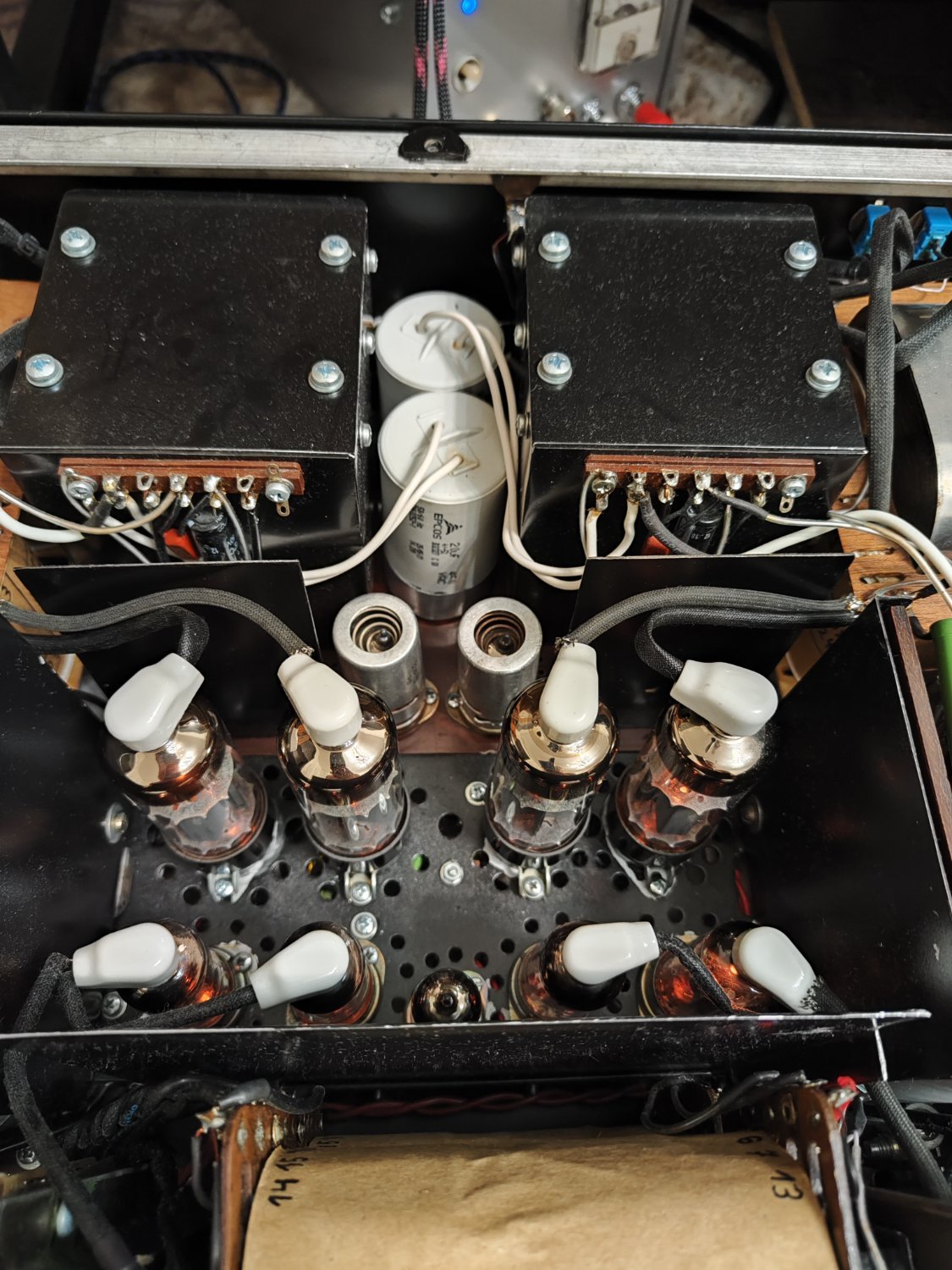

Если МКТ то целых 2, для одного и другого канала,  на фото в железных коробках, залитые парафином, железо было от какого-то болгарского моно лампового усилка, один комплект, второй от транса бесперебойника, размер такой-же, перемешано пополаи, каждый слой промазан клеем бф, секционирование на подобие как в статье Шалина МКТ на осм 0,1, усилитель с ними выдает и ВЧ pht-407n выдает полку до 21-22кгц, понятно что сам усилитель и дальше тянет нормально, но этих данных уже не помню, не особо увлекаюсь сохранением всяких измерений если они мне не нужны.


  • Like (+1) 1
Posted

Для Алекс  , проверил  , всё же моя формула правильная . Начало первички на анод , начало вторички на сетку.

Разница на моём трансе - 3 dB .На других может и больше будет. Пересчитал , думаю с новым проводом , более тонким , получиться. Насчёт того для чего "избыточная " индуктивность - я не шунтирую катодный резистор ,сознательно. Соответственно внутреннее сопротивление лампы там не 2 кОм...

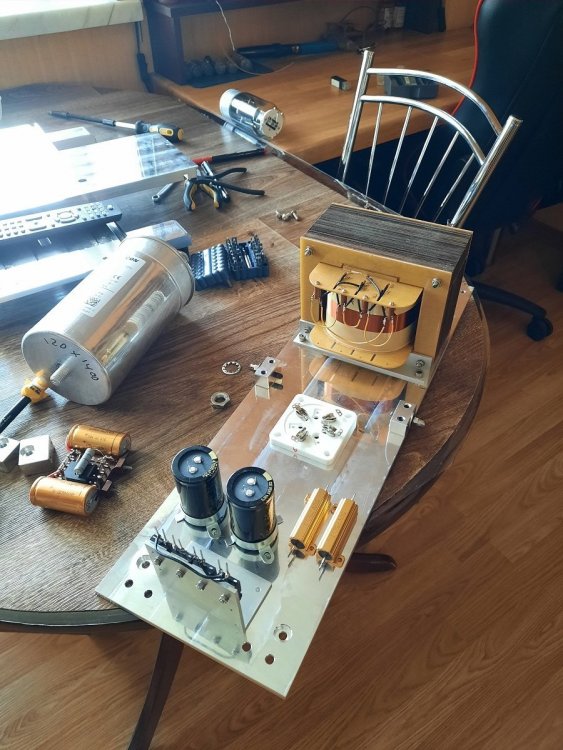

Насчёт других МКТ для Ильи Александровича . есть у меня фазоинверсный МКТ для двухтактника , намного сложнее, работает. До 21кГц разбега амплитуд нет . Попробуйте изготовить , и даже парафином не пропитывал!

Posted
15 минут назад, Vova сказал:

Для Алекс  , проверил  , всё же моя формула правильная . Начало первички на анод , начало вторички на сетку.

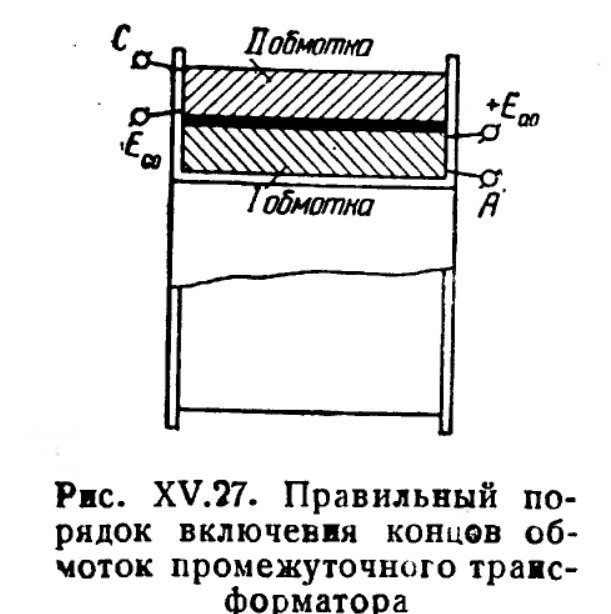

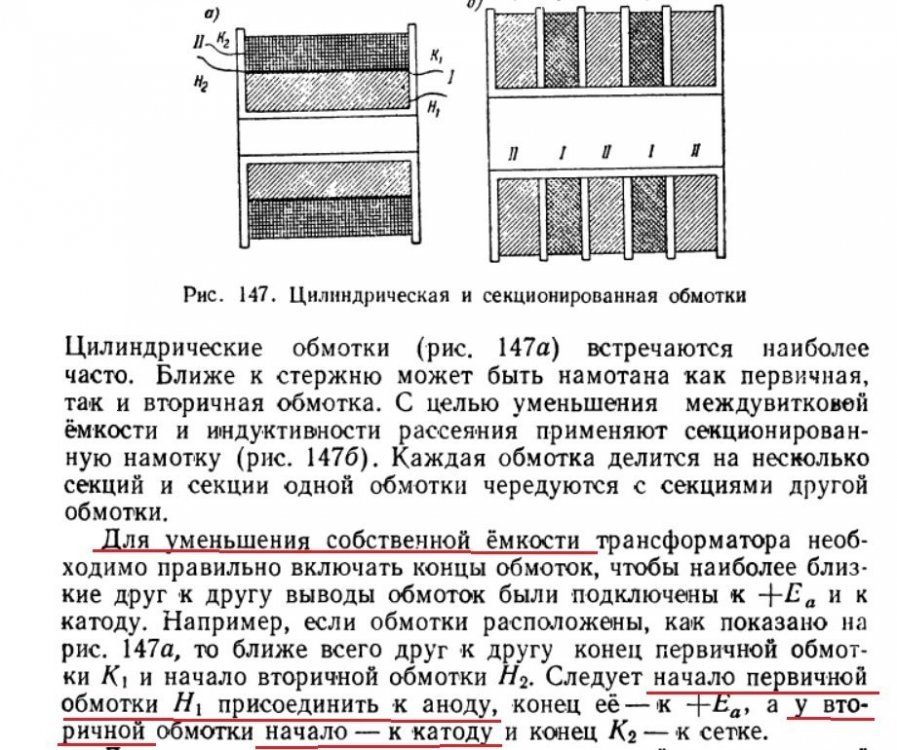

Есть ещё, но эта в электронном виде да ещё и с картинками и спорить с ней даже не пытайтесь


  • Like (+1) 1
  • Smile 1
Posted

да и не буду я спорить. видимо в каждом случае нужно проверять. Ну хоть первая половина совпадает. У меня уже 2 раза получилось не так. Может обмотки на рисунке намотаны в разные стороны - вон штрихи в разные стороны.

это информация к размышлению и для меня и для Вас. Мы кстати вроде и лично знакомы.

Posted

Я тут подумал , возможно и очень похоже что Ваше правило включения обмоток это частный случай для двухсекционной обмотки. Ну может и ошибаюсь.

Posted
1 час назад, Vova сказал:

Я тут подумал , возможно и очень похоже что Ваше правило включения обмоток это частный случай для двухсекционной обмотки. Ну может и ошибаюсь.

А говорили не будете спорить))) да, и мои межкаскадники не двухсекционные.

P.S.

Вова из Самары?



Posted

А я и написал что могу ошибаться.... Нет я не Вова , это просто комбинация из букв имени и фамилии. Мы с Вами наверное лет 8 -не встречались, последний раз на выставке случайно. Ну если вы Александр то я Валерий , ещё усел на ГУ 48 изготовлен мной был...

Ну давно это было , кстати даже Ваш тлф у меня где- то есть..

  • Like (+1) 2
Posted
В 30.06.2025 в 22:20, Colonel Burrous сказал:

При прослушивании УМЗЧ с применением МКТ, наблюдалось следующее: замазанный словно пластилином ВЧ-диапазон и некое отставание передачи сигнала по НЧ-диапазону. Особенно это явление проявлялось на харде и металле. АС/ДС, к примеру, слушать невозможно, по крайней мере мне. Картина резко меняется в нормальную сторону, если слушаешь УМЗЧ с ёмкостными связями.

Интересный момент! Кто-то ещё замечал подобное?

Posted

На 4п1л наверное нормальный однокаскадный мощник для рупорного драйвера должен получиться.

Имею ввиду в двухполосной активной системе - пятнашка + драйвер с разделом в районе герц 500.

Posted
10 часов назад, Vova сказал:

Я тут подумал , возможно и очень похоже что Ваше правило включения обмоток это частный случай для двухсекционной обмотки. Ну может и ошибаюсь.

Здесь  может быть путаница из-за способов намотки. Вторичка в аверсе или реверсе мотается. Галетник, бифиляр, двухкатушечник симмерик или асимметрик. Проще скоммутировать и промерить, если не накатанная схема, конечно.

Posted
23 часа назад, ДимДимыч сказал:

Межкаскадник.

Для меня лично , какая минимальная индуктивность , для 4П1Л при 0,5 дБ на 20 Гц, ну максимальное активное.

Posted

На старом портале , кто то написАл про использовании  константана для обмоток МКТ .   , потом он признаться что это шутка такой  был ,но сам не изготовлял такое. . У меня есть константан 0,05 в шелке ГДР овский . возникла мысль намотать бифиляр .вторичку  константаном. Что выйдет ?  Ведь шунтируют вторичку резистором , не тоже самое ?.Мож.кто пробовал  такое . Будет проект дежурный  у меня с МКТ , изготовлю непременно .Сравню с медным . , поделюсь . Мне кажется ,должно получиться .

Posted
21 час назад, Михаил К. сказал:

наверное нормальный однокаскадный мощник для рупорного драйвера должен получиться



4 часа назад, Anatolii сказал:

изготовлю непременно .Сравню с медным . , поделюсь

Думки, хотелки это конечно всё интересно, но продуктивней сначала сделать, а потом развесисто делиться полученным результатом...

  • Like (+1) 1
Posted

Это ULF намотал и потом жаловался, я его спросил - почему не связался и не уточнил. Говорит - постеснялся.  Был спор о добротности, вот я и предложил манганин, никогда не говорил, что такое делал, думал и такк понятен результат.

Posted

Кажется Саша Журов (JAS) делал витую пару от входа до регулятора. А вот манганин или константан - не помню....

Posted
1 час назад, Алекс сказал:

продуктивней сначала сделать, а потом развесисто делиться полученным результатом...

Я делал. Попробовал разные режимы и разобрал.

Накал был аккумуляторный от 6 вольтового кислотного аккума, катоды последовательно пару вольт гасил на резисторе.

Транс бифилярный на ленточном магнитопроводе.

Надо каждый свой чих на всеобщее обозрение выставлять ?

Posted

Интересно , а для чего делалась витая пара из провода высокого сопротивления? От регулятора до сетки  понятно, у меня у самого небольшой резистор намотан , свистит 6с15п в положении мин. громкости....

Posted
11 часов назад, Михаил К. сказал:

Я делал. Попробовал разные режимы и разобрал.

Так должен получиться или делал и разобрал, что за кроссворд?

Если второе, может стоило по классике не последовательно с гашением, а отдельно каждую от выпрямителя?

Posted
14 часов назад, Алекс сказал:

Так должен получиться или делал и разобрал, что за кроссворд?

Делал лет 10 назад, но без декоративного оформления в красивый ящик. Написал же что делал. Останки где то лежат в тумбочке, позже если найду, сфоткаю.

Режим в оконцовке поставил -анодное в районе 130 вольт, а смещение получалось само собой за счет минус 4.2 накального на землю при последовательных катодах.

Отдельно БП, отдельно - лампы, причем можно было их параллелить. На каждый анод и катод свой шланг по питанию, можно было все крутить как хочешь.

Дольше всего оно проработало как однокаскадный пред (входной пермаллоевый транс-лампа-разные выходные трансы) для активных АТС.

Разобрал, т.к. надоела возня с аккумами.

Но реанимировать можно в любой момент.







  • Like (+1) 1
