AlexKorotov Local

AlexKorotov

Posted
Posted
1 минуту назад, Gyuri сказал:

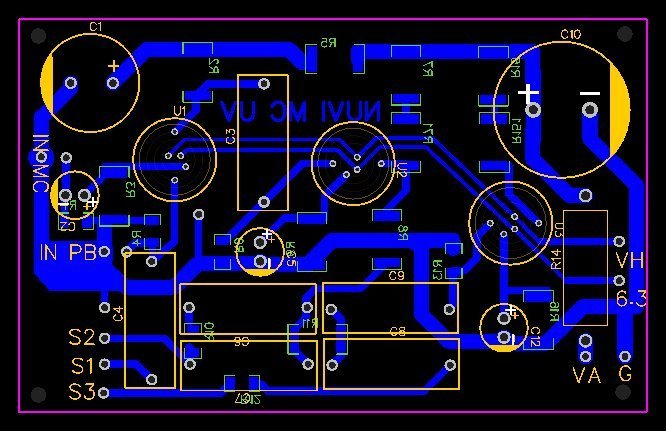

Если присмотреться,то плата позволяет установку ламп с любой стороны.Под вывод катода есть два отверстия.

У меня не слишком большой опыт в разработке. Возьмётесь подправить? Будет хороший проект в итоге. Спасибо за здоровую критику!!!

Теоретически можно. Но когда я начинаю рисовать платы, у меня есть размеры всех элементов, что туда будут установлены. Без этого ни как. Иначе получается такое вот "облако в штанах".

  • Replies 434
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

AlexKorotov
AlexKorotov
Ollleg
Ollleg

Решил сюда запостить, т.как считаю очень даже в тему УВ для катушечников. Надеюсь, топикастер против не будет.  _______________________________________________ Вильгельм Вебер, его НаноВебер

AlexKorotov
AlexKorotov

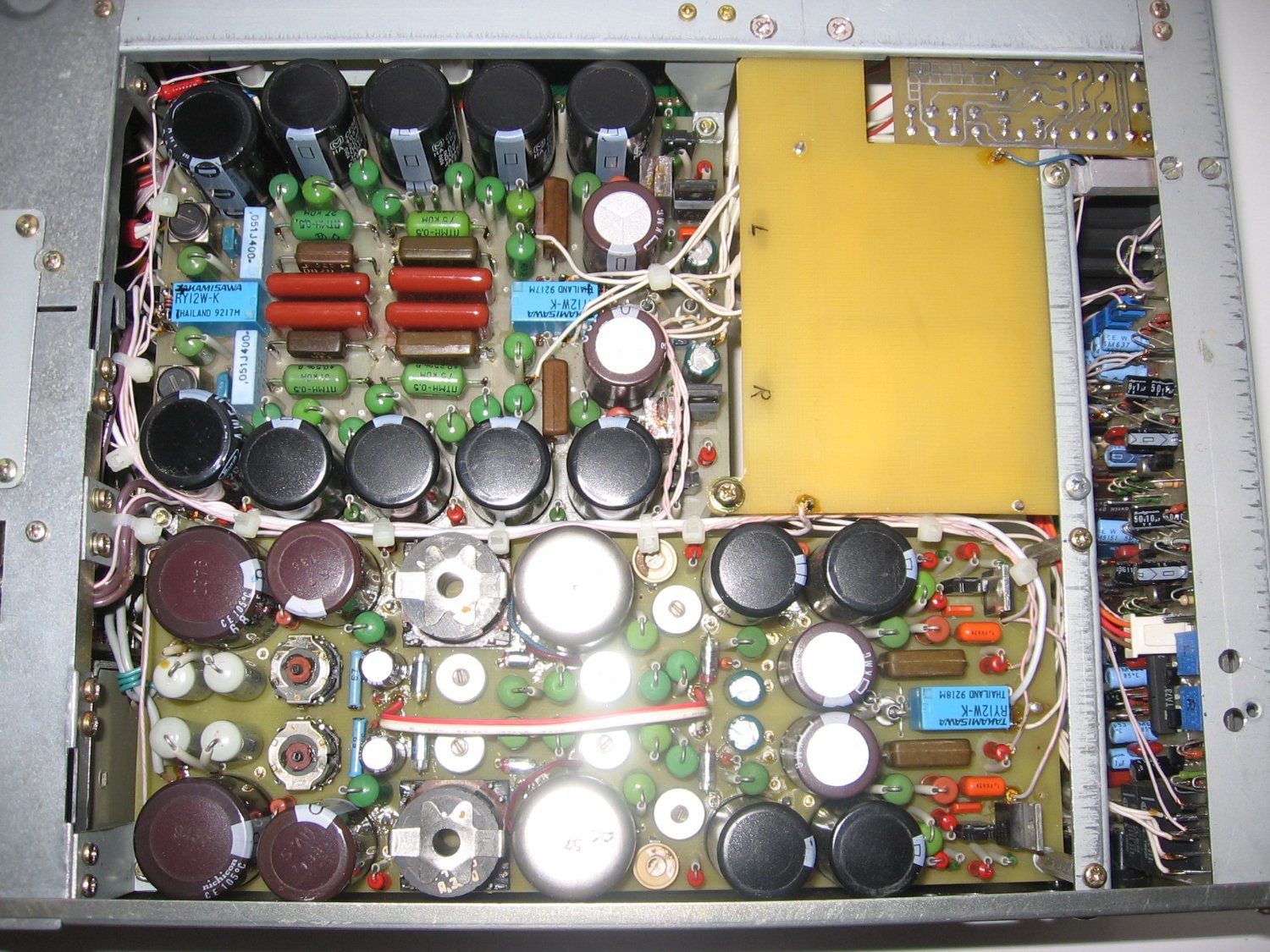

Ламповый канал зап/воспроиз.

Posted Images

AlexKorotov Local

AlexKorotov

Posted
Posted

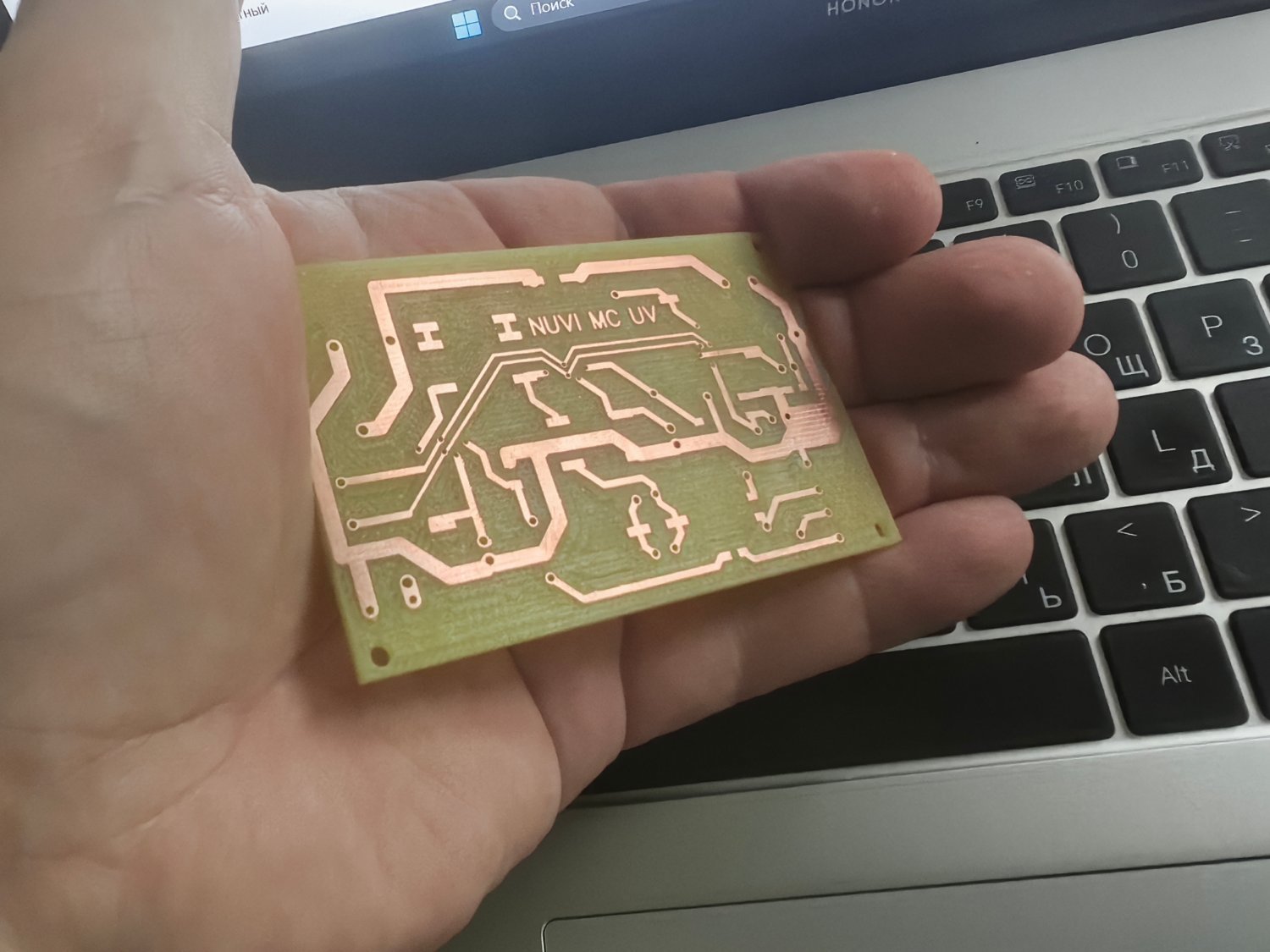

Другая сторона.

В Вашем случае может быть вообще плату делать не стоит. Наклепать контактов-лепестков и соеденить выводами деталей.

Я часто штыри из толстой меди клепаю, так, чтобы они с обоих сторон текстолита были. Такой об'емный монтаж может сильно в  габаритах выиграть.


  • Like (+1) 1
Gyuri Proficient

Gyuri

Posted
Posted
18 минут назад, AlexKorotov сказал:

Теоретически можно. Но когда я начинаю рисовать платы, у меня есть размеры всех элементов, что туда будут установлены. Без этого ни как. Иначе получается такое вот "облако в штанах".

Ну так желающие всегда могут сделать сами под свои хотелки.Я под свои делал слегка с запасом под размеры деталей и понимание . Если будет следующий ,изменю с учётом замечаний.Для этого собственно и выложил. За это время СЮТ ещё разных схем придумает :smile-59:

  • Smile 1
Gyuri Proficient

Gyuri

Posted
Posted
11 минут назад, AlexKorotov сказал:

В Вашем случае может быть вообще плату делать не стоит

Так уже сделал и работает без особых замечаний.

  • Like (+1) 1
Nordwind Contributor

Nordwind

Posted
Posted
В 30.05.2025 в 09:01, СЮТ сказал:

Вот что получилось, компромиссный вариант, при коммутации три режима - линия, РИАА, и УВ:






Если замкнуть S1 и S2 (синхронно) - получится РИАА, при разомкнутых S1 и S2 и замкнутом S3 - УВ с постоянной 50 мкС для 19-ой скорости. Головку МС при этом можно не отключать, как, впрочем, и ГВ... Минимум коммутации - однако))...

R12 для тау 70 мкС - 680 Ом, для 90 мкС - 910, для 35 мкС - 350...



Сергей, добрый день, собрал часть схемы, питание, выходной каскад, стал его мерить звуковой картой, которую и для оцифровки использую и получается что с 10кгц идет спад на ачх, к 20кгц спад достигает 5дб. Видимо выходной каскад не обеспечивает нормальную работу на низкоомную звуковую карту, 15ком входное сопротивление паспортное. Что посоветуете, катодный повторитель поставить ещё или двухкаскадный усилитель с гальванической связью на выход?

BAA Master

BAA

Posted
Posted
19 minutes ago, Nordwind said:

получается что с 10кгц идет спад на ачх, к 20кгц спад достигает 5дб.

Спад на высоких частотах явно не вызван входным сопротивлением карты в 15 кОм. Оно и на 1 кГц 15 кОм. Что-то другое. Требуемая емкость на выходе для такого среза 2700 пФ.

Nordwind Contributor

Nordwind

Posted
Posted
13 минут назад, BAA сказал:

Спад на высоких частотах явно не вызван входным сопротивлением карты в 15 кОм. Оно и на 1 кГц 15 кОм. Что-то другое. Требуемая емкость на выходе для такого среза 2700 пФ.

На выходе 1мкф, по схеме, карта подключается коротким проводом без экрана, вход выход между собой ачх линия, через делитель 1м\100к на вход верх зарезается. По постоянному току лампа в порядке, 90 на аноде



СЮТ Veteran

СЮТ

Posted
  • Author
Posted
3 часа назад, Nordwind сказал:

Сергей, добрый день, собрал часть схемы, питание, выходной каскад, стал его мерить звуковой картой, которую и для оцифровки использую и получается что с 10кгц идет спад на ачх, к 20кгц спад достигает 5дб. Видимо выходной каскад не обеспечивает нормальную работу на низкоомную звуковую карту, 15ком входное сопротивление паспортное. Что посоветуете, катодный повторитель поставить ещё или двухкаскадный усилитель с гальванической связью на выход?

Со звуковыми картами никогда не работал. Генератор и осцилограф - наше всё. Скорее всего, где-то грубая ошибка...



BAA Master

BAA

Posted
Posted
9 hours ago, Nordwind said:

На выходе 1мкф, по схеме, карта подключается коротким проводом без экрана, вход выход между собой ачх линия, через делитель 1м\100к на вход верх зарезается. По постоянному току лампа в порядке, 90 на аноде



Рисуйте схемы, пожалуйста! в любом виде.  "вход выход между собой" это что?


Nordwind Contributor

Nordwind

Posted
Posted
9 часов назад, СЮТ сказал:

Со звуковыми картами никогда не работал. Генератор и осцилограф - наше всё. Скорее всего, где-то грубая ошибка...



Нашёл, по входу на аттенюаторе 1м/100к ослабление по ВЧ получалось. Прямо без него всё ок

  • Like (+1) 1
Nordwind Contributor

Nordwind

Posted
Posted
3 часа назад, BAA сказал:

Рисуйте схемы, пожалуйста! в любом виде.  "вход выход между собой" это что?


Это схема проверки и калибровки звуковой карты, выход звуковой карты подаётся на вход. Как на осциллографе щуп на выход тестового меандра

  • 4 weeks later...
Nordwind Contributor

Nordwind

Posted
Posted
В 30.05.2025 в 09:01, СЮТ сказал:

Вот что получилось, компромиссный вариант, при коммутации три режима - линия, РИАА, и УВ:






Если замкнуть S1 и S2 (синхронно) - получится РИАА, при разомкнутых S1 и S2 и замкнутом S3 - УВ с постоянной 50 мкС для 19-ой скорости. Головку МС при этом можно не отключать, как, впрочем, и ГВ... Минимум коммутации - однако))...

R12 для тау 70 мкС - 680 Ом, для 90 мкС - 910, для 35 мкС - 350...



Не удержался, навесным габаритно выходит, много выводов, наводки ловит сильно.


  • Smile 1
Russ3000 Local

Russ3000

Posted
Posted

Я б С9 поставил сразу после R8, это дает возможность в коррекции использовать низковольтную керамику NP0, соответственно уменьшить габариты.

Nordwind Contributor

Nordwind

Posted
Posted
2 часа назад, Russ3000 сказал:

Я б С9 поставил сразу после R8, это дает возможность в коррекции использовать низковольтную керамику NP0, соответственно уменьшить габариты.

Вроде на звучание керамики в звуковых цепях были нарекания, по этому у меня только плёнка, КЗК. Хотя идея убрать высокое напряжение из цепей коррекции хорошая

Russ3000 Local

Russ3000

Posted
Posted

Нарекания на X7R и хуже, NP0 все хвалят и ставят везде, даже в ЦАПы, я их пробовал в корректоре, отличный звук и мерятся они прекрасно, даже лучше полистирола, по крайней мере до более высокой частоты остаются конденсаторами. Дорогие правда, если на большие емкости.

Еще пробовались акриловые Panasonic серия MU, но они 16В, зато звук замечательный.

Nordwind Contributor

Nordwind

Posted
Posted
2 минуты назад, Russ3000 сказал:

Нарекания на X7R и хуже, NP0 все хвалят и ставят везде, даже в ЦАПы, я их пробовал в корректоре, отличный звук и мерятся они прекрасно, даже лучше полистирола, по крайней мере до более высокой частоты остаются конденсаторами. Дорогие правда, если на большие емкости.

Еще пробовались акриловые Panasonic серия MU, но они 16В, зато звук замечательный.

Надо будет попробовать. Меньше на верно уже нет смысла делать


  • Smile 1
СЮТ Veteran

СЮТ

Posted
  • Author
Posted

Для приличного звука конденсаторы в пассивной коррекции (в УВ и РИАА) должны быть под поляризующем напряжением, это слышно на раз, медицинский факт, точка!

Russ3000 Local

Russ3000

Posted
Posted
1 час назад, СЮТ сказал:

Для приличного звука конденсаторы в пассивной коррекции (в УВ и РИАА) должны быть под поляризующем напряжением, это слышно на раз, медицинский факт, точка!

Это конденсаторы "бумага в солидоле"?

Для приличных поляризация не особо нужна.

  • Like (+1) 1
sova Local

sova

Posted
Posted
2 часа назад, СЮТ сказал:

Для приличного звука конденсаторы в пассивной коррекции (в УВ и РИАА) должны быть под поляризующем напряжением, это слышно на раз, медицинский факт, точка!

А в чем это проявляется?Эффект стабилен и повторящийся?

sova Local

sova

Posted
Posted
8 часов назад, Nordwind сказал:

Надо будет попробовать. Меньше на верно уже нет смысла делать



В переносной касетник пойдет? Для стационарного размеры не имеют значения

BAA Master

BAA

Posted
Posted
8 hours ago, СЮТ said:

Для приличного звука конденсаторы в пассивной коррекции (в УВ и РИАА) должны быть под поляризующем напряжением, это слышно на раз, медицинский факт, точка!

Ставим не "приличные", а хорошие конденсаторы, емкость у которых от напряжения не зависит.


BAA Master

BAA

Posted
Posted
3 hours ago, sova said:

В переносной касетник пойдет?

На куче ламп с питанием 200В. Наверно пойдет. Блок питания правда усложнится.

Nordwind Contributor

Nordwind

Posted
Posted
20 часов назад, sova сказал:

В переносной касетник пойдет? Для стационарного размеры не имеют значения

А смысл увеличивать размер? дорожки длинее, наводок больше соберут. Экран больше опять таки. Если всё спокойно влезает, зачем делать больше?

sova Local

sova

Posted
Posted
28 минут назад, Nordwind сказал:

А смысл увеличивать размер? дорожки длинее, наводок больше соберут. Экран больше опять таки. Если всё спокойно влезает, зачем делать больше?

Размер влияет. Большие аппараты имеют большой звук. То же и большие лампы итп.

  • Like (+1) 2
  • Hmm... (-1) 1
