Posted
1 hour ago, СЮТ said:

Изначально для нувисторов делал переклейку-фанеру из бальзы 3 мм, получался сендвич 9 мм, оклеивал с одной стороны алюминиевым скотчем, с этой же стороны с натягом вставлял нувисторы, онм автоматом заземлялись на зкран

 Так как дерево чуть хуже пенопласта по изоляции то и охлаждалось отменно...
Я то зачем полез, ведь даже читать не умею...(Анек)

Posted

У меня когда то, в ранней юности, была приставка Нота, монофоническая. Заменил в ней силовой трансформатор на помощнее, и добавил усилитель на 6Ф3П, но в колонке был слышен весь "прецизионный" лентопротяг.

По итогу, залил 6С62Н в свинец, размеры точно не вспомню, но примерно 4х3х2 см, и всё стихло, просто насмерть.

  • Like (+1) 2
Posted
20 минут назад, Сергей Б сказал:

залил 6С62Н в свинец, размеры точно не вспомню, но примерно 4х3х2 см, и всё стихло, просто насмерть.

Размер 4х3х2 уже  сильно  наводит на вопрос - а нужен ли тут нувистор?....  Единственное преимущество которого - габариты...

У мкня, видимо, была предыдущая  Нота, с  6ж32п на входе. Перематывал почивший после добавления УНЧ силовик...

  • Like (+1) 1
Posted

Никита, я сейчас деталей не вспомню, но возможно Нота была копанная до меня, может там изначально и была 32-я, но жил в лесу, между ракетными шахтами, лампы любые, но 6ж32 не было.

Posted
30 minutes ago, Xрюн222 said:

Единственное преимущество которого - габариты...

У оригинальных был темный катод = низкая температура = высокий вакуум = температура ниже рекристаллизации = ресурс. Которое в металле с керамикой достигается в отличии от стекла. Судя по веерной ВАХ линейностью не блещут.
У вояк стояли сверхминиатюрные -  так что куда нувисторы шли - непонятно. Явно не для Яуз разрабатывались. Прикольные, все раздал.

Posted

Линейки с десятком нувисторов мне попадались, что-то высокочастотное, в гнёздах корпуса крепились и пропаивались. От чего это было - не ведаю.

Posted
59 минут назад, BAA сказал:

У оригинальных был темный катод = низкая температура = высокий вакуум = температура ниже рекристаллизации = ресурс. Которое в металле с керамикой достигается в отличии от стекла. Судя по веерной ВАХ линейностью не блещут.
У вояк стояли сверхминиатюрные -  так что куда нувисторы шли - непонятно. Явно не для Яуз разрабатывались. Прикольные, все раздал.

В основном, судя по всему, делались чтобы, как обычно - догнать и перегнать, "держись, корова  из штата Айова!" (С). Изначально разрабвтывались, "там", в  начале 50х - как жесткий конкурент транзистору. Когда было непонятно - что можно получить от транзистора, нужен ли текнетрон, и тп и т.д.

Posted



32 minutes ago, Xрюн222 said:

Изначально разрабвтывались, "там", в  начале 50х - как жесткий конкурент транзистору.

На 2-х то метрах, транзисторы в 50-х :smile-03: Куда-то нас понесло. Но на первом их спутнике стояли транзисторы...
Относительно корпуса как экрана. Если на анодный резистор не наводится, то до сетки поле электрическое точно не дойдет.
File:7586 Nuvistor triode tube- internal bottom view.jpg

Posted

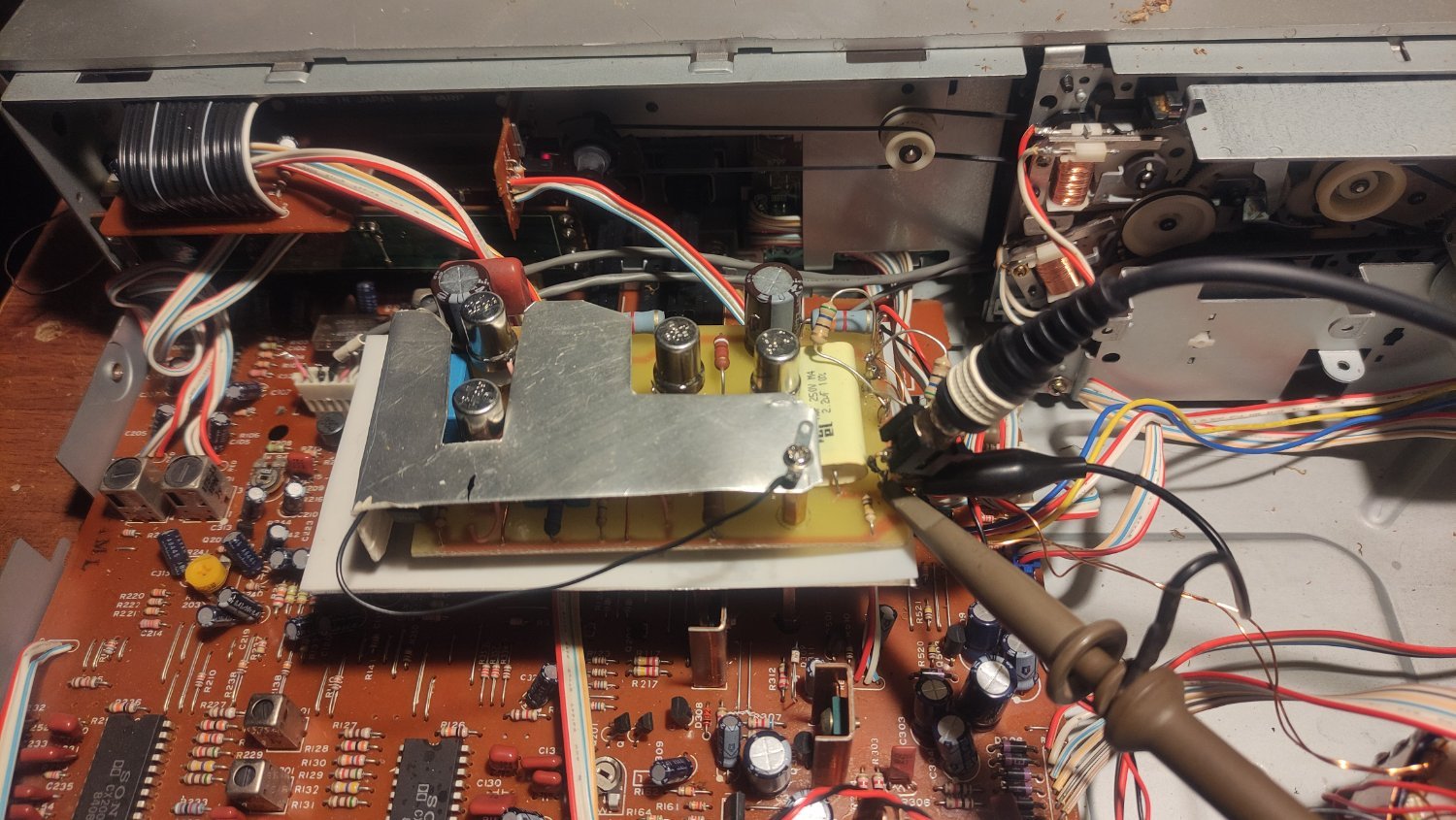

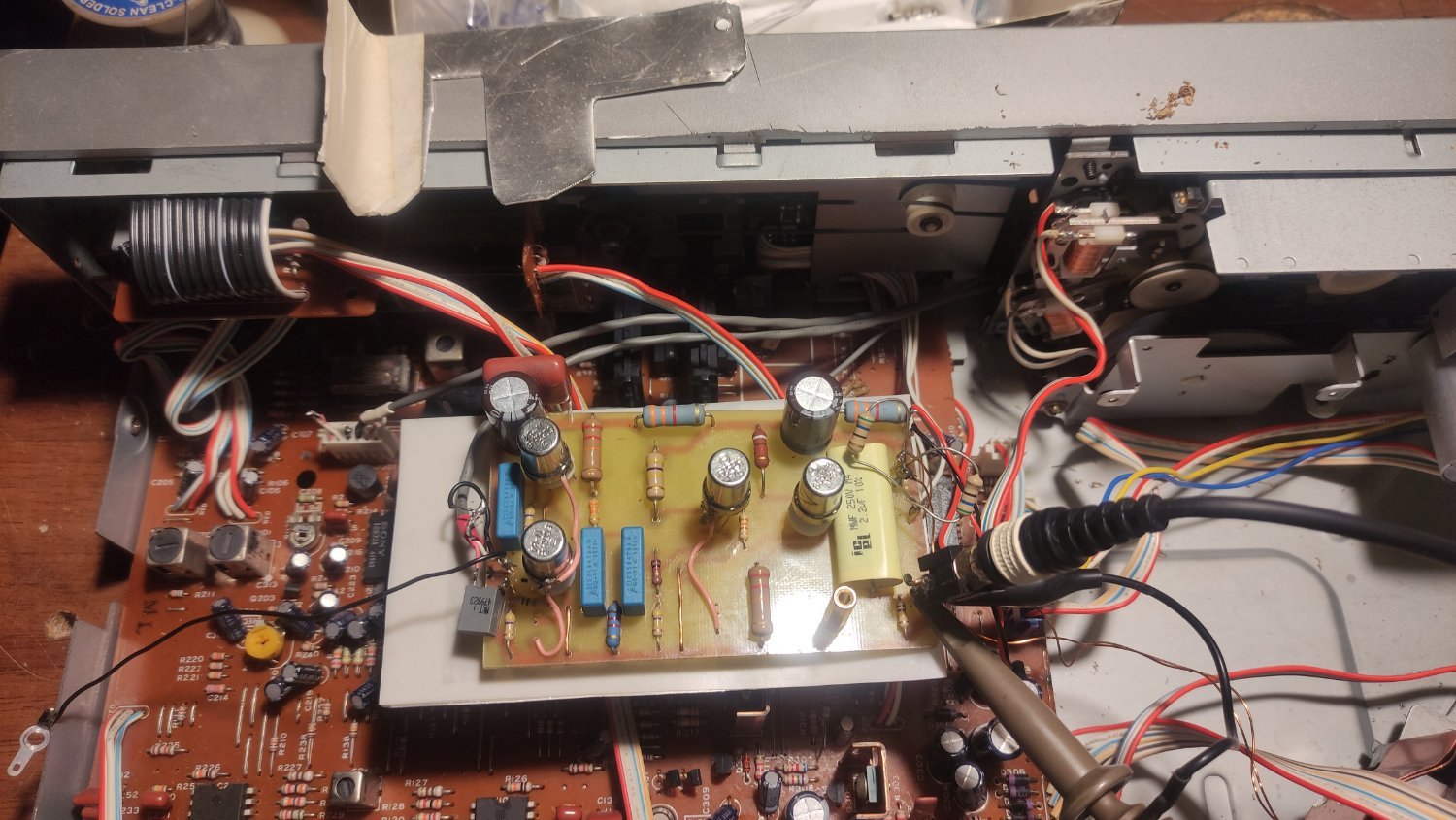

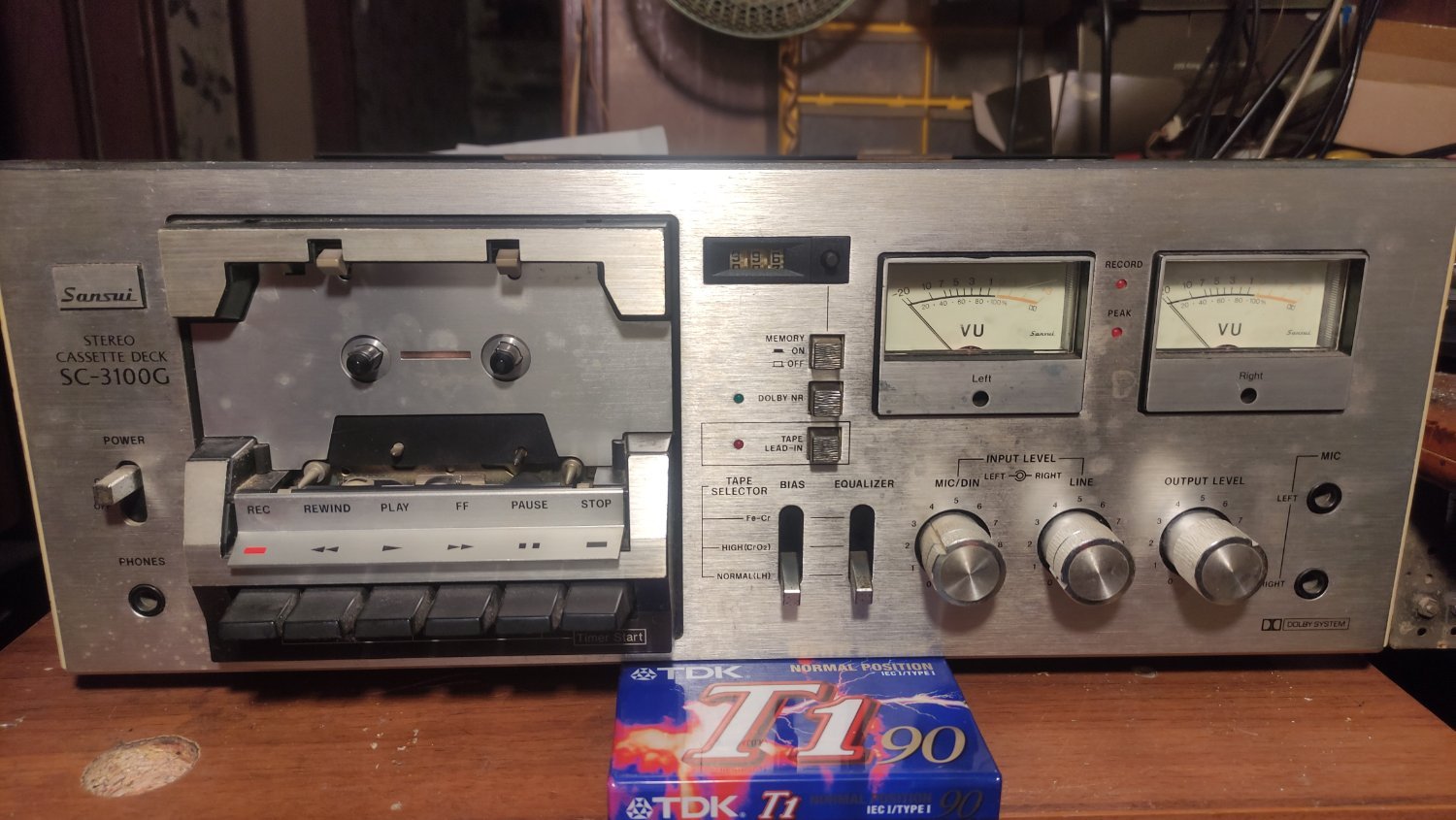

Один канал и магнитофона нет пока более подходящего.Накал переменкой,два резистора по 56ом фон убрали.Анод через электронный дроссель.Экран снизу и сверху из алюминия,корпуса ламп на землю. Шипят лампы громче чем фон по питанию.По идее ,если плату через резинки прикрутить,то и от шасси развязки хватит.

УВ (2).jpg

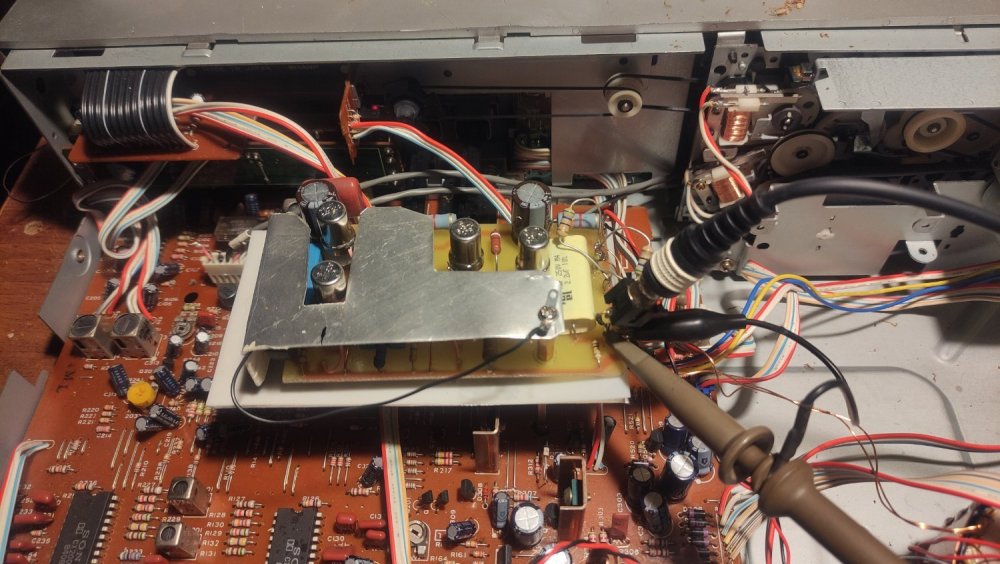

УВ (1).jpg

  • Like (+1) 1
Posted

У меня накал выпрямлен и стабилизирован. Анод - ЭД.

Шум УВ заметно ниже шума размагниченной ленты.

Posted

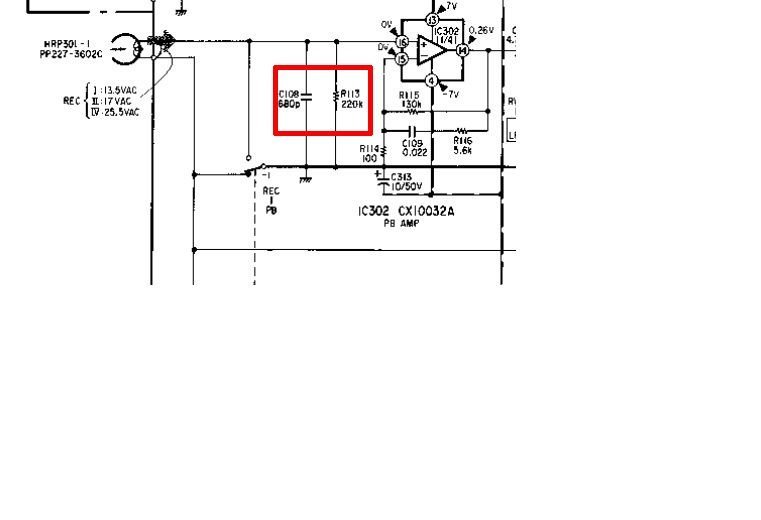

В схеме магнитофона,который я сейчас мучаю,параллельно головке установлены конденсатор и резистор.Необходимо ли устанавливать подобную цепь при подключении к ламповому УВ ?  Выделил красным на схеме.


Posted

У меня подключен УВ параллельно оригинальному УВ, то есть есть и резистор и конденсатор, те что в маге. Сделал так, чтобы не нарушать функционал магнитофона...

На заказ делал с полностью отключенной внутреннй схемой, то есть чистый плеер, индикаторы подключал на выход лампового УВ...

Posted
2 часа назад, СЮТ сказал:

У меня подключен УВ параллельно оригинальному УВ, то есть есть и резистор и конденсатор, те что в маге. Сделал так, чтобы не нарушать функционал магнитофона...

Тоже вариант,может так и сделаю пока не попадётся что-нибудь трёхголовое.Есть такой в закромах,но я его барахолить не хотел.




Posted

Конденсатор что образует колеб контур с индуктивностью головы,  советовали убрать и послушать результат

Posted
53 minutes ago, sova said:

Конденсатор что образует колеб контур с индуктивностью головы,  советовали убрать и послушать результат

Остается вопрос, вы правда не догадываетесь, зачем? Говорят, только говорят, компенсирует ВЧ потери в тракте. Вот еще благоглупости. Давайте уберем. Так?
Емкость входа ОУ пикофарад 30. Так как дин емкость каскада на нувисторе будет 100-200 пФ (в зависимости от) то конденсатор С108 по схеме надо подбирать.

Posted
1 час назад, BAA сказал:

Остается вопрос, вы правда не догадываетесь, зачем? Говорят, только говорят, компенсирует ВЧ потери в тракте. Вот еще благоглупости. Давайте уберем. Так?
Емкость входа ОУ пикофарад 30. Так как дин емкость каскада на нувисторе будет 100-200 пФ (в зависимости от) то конденсатор С108 по схеме надо подбирать.

ВЧ потери то компенисрует самые уровня 20кГц, а их слышно ли вообще ухом, эти 20 кгц? Зато весь диапазон, слышимо на СЧ особенно,  может конденсатор этот портить

Posted
1 hour ago, sova said:

эти 20 кгц

Смотрите сами.
20 k на кассете было у Накамичи  с азимутальной коррекцией при пониженном уровне и металлоленте.
А про порчу звука конденсаторами...

Posted

Этот несчастный конденсатор конечно лучше убрать. Но такого типа корр встречаетсч и в хороших магнитофонах типа лаксмана. Там они ещё добротность регулируют подстроечником по входу. Лучший вариант это сделать как в накамичах или у Сухова в его УВ 87 г (ж. Радио). На выходе УВ нужно использовать ФВЧ с регулировкой под'ема на краю диапазона. Может быть как активным, так и пасивным. В накамичах использовали катушку фильтр-пробки с доп кондесатором, чтобы сместить резонанс в звуковую область. Добротность этого Г - образного ФВЧ регулировали последовательным резистором. Мне очень нравится такое решение.

С нувисторами я использовал повышающий трансформатор примерно 1:3, иначе схема шумит. Но и головка у меня была наша, стеклоферит 750-я, с низкой ЭДС. Голова 750 отличная, но ловит все магнитные поля, нужно думать что делать с моторами и прочим фонящим. Моторы часто менял на другие, соленоиды питал отфильтрованным напряжением, сетевой трансформатор выносить наружу.

  • Like (+1) 1
Posted
5 минут назад, BAA сказал:

Даже у Сухова всё одно конденсатор есть...

Этот конденсатор не для создания под'ема АЧХ, он шунт для всякой ВЧ радиочастотной нечисти. Резонанс входной цепи должен быть далеко в ультразвуковых частотах. Таже история с корректорами для винила, у того же Сухова,  и проч. Резонанс из звуковой области вверх тянут.

  • Like (+1) 1
  • Thanks (+1) 1
Posted

Вот я и спросил о необходимости и влиянии этого конденсатора при параллельном подключении головки ОДНОВРЕМЕННО к двум разным УВ. Вроде как напрашивается  коммутация?

Posted
4 hours ago, AlexKorotov said:

Резонанс входной цепи должен быть далеко в ультразвуковых частотах.

Чисто из любопытства. Оффтопик

Spoiler

У пермаллоя не ультразвуке? Он там прессованый и не очень изолированный. Да и альсифер не лучше с бешеными потерями.

3 hours ago, Gyuri said:

Вроде как напрашивается  коммутация?

Скорее да чем нет. И емкость, если пользуется для коррекции, надо в каждом случае свою.

Posted

У большинства "ламповых" магнитных головок и  ММ головок проигрывателей - на практике резонанс оказывается ближе к "звуку", чем к "ультразвуку"... И буквально, не в перенсном смысле, каждая пф входных цепей оказывается на счету. Самая бОльшая величина, встреченная в аппарате - головка с почти 2 Гн :shock: Короткий провод к входной лампе еф86, стоящей прямо рядом с головкой... На сумму не более 25...30 пф (!).

  • Like (+1) 1
Posted

Это цельных 22 килогерца. Помнится в радиоузле стоял Тембр ламповый... мотор хороший, прямой привод?

Posted
10 часов назад, Gyuri сказал:

Вот я и спросил о необходимости и влиянии этого конденсатора при параллельном подключении головки ОДНОВРЕМЕННО к двум разным УВ. Вроде как напрашивается  коммутация?

Думаю, коммутация не нужна, входное сопротивление лампового УВ большое, порядка 470 кОм, шунтирования не будет, и ёмкость входная у каскода на нувисторах слишком мала, чтобы что-то ещё менять...
