По просьбам трудящихся открыл тему, хочу поделиться своим опытом, вот старый проект новыми глазами:


Последняя реализация на деке Akai GXC-570D, подойдёт для любой приличной деки.

Схема:




  • Like (+1) 3
  • Thanks (+1) 2
Posted

Вариант 2014 года, без горизонтального (С) резистора в коррекции:






И немного Uher в ленту, они ждут вживления лампового сердца:





  • Like (+1) 3
  • Thanks (+1) 1
Posted

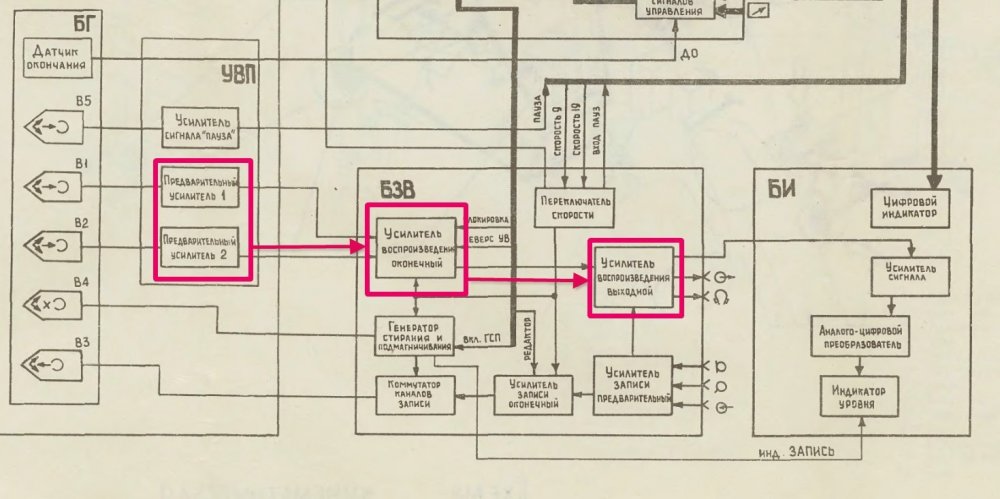

Я пока не могу понять, какой из трёх ус. по схеме он заменит? В предварительном есть настройка по усилению и равномерности ачх по вч, значит он остаётся. Далее? какие входные данные лампового УВ и усиление? Не могу въехать, извините за мой плохой "английский"...

Posted

Картинку отставляем, провод от ГВ на вход УВ, который отдельным устройством, ничего внутреннего сигнального не используем.

Могут быть нюансы омности головок. Надо уточнять данные.

Posted
1 минуту назад, Xрюн222 сказал:

Картинку отставляем, провод от ГВ на вход УВ, который отдельным устройством, ничего внутреннего сигнального не используем.

Не понял.

Posted

Заменит всë, что есть внутри магнитофона, от головки до выхода. Он станет чисто как транспорт ленты.  Как в проигрывателе - головка и от нее на вход отдельного корректора.

Мы так не раз переделывали всякие там Штудеры-Ревоксы и тп... Скажем, А80 с дополнительным 2-блочным УВ...

  • Like (+1) 2
Posted

В Олимпе 004 выводил головку воспроизведения наружу и подключал к почти такому же УВ - полёт нормальный.

Только тау должна быть 50 мкС.

Для схемы 2024 года  С5=100н R9=510 Ом. Для схемы  2014 С5=22н R8=2,2кОм

  • Like (+1) 1
Posted
30 минут назад, Xрюн222 сказал:

Заменит всë, что есть внутри магнитофона, от головки до выхода. Он станет чисто как транспорт ленты.  Как в проигрывателе - головка и от нее на вход отдельного корректора.

Мы так не раз переделывали всякие там Штудеры-Ревоксы и тп... Скажем, А80 с дополнительным 2-блочным УВ...

Понял. Я от записи отказываться не хочу, она мне нужна.



25 минут назад, СЮТ сказал:

выводил головку воспроизведения наружу

? Это как.

Posted

Берем любой коректор винила, лучше  ламповый,  и применяем другие постоянные  временни корреции,  для магнитофона, вместо тех,  что быля для винила,  и будет УВ. Зачем плодить одинаковые апапарты и тратить немалые деньги

Усилитель записи вообще в один ламповый каскад, возможен, ток записи для большинства голов требует усиления ок 15 по напряжению на выход если на вход сигнал как ныне принято, порядка 1- 2 вольт.

  • Smile 1
Posted
23 минуты назад, Ollleg сказал:

Понял. Я от записи отказываться не хочу, она мне нужна.



? Это как.

Отдельным кабелем вывел наружу, заменив микрофонный вход на выход головки воспроизведения, так удобней было.

Вот такой УВ был внешний:





УВ Универсаль.jpg

  • Like (+1) 1
Posted
36 минут назад, Ollleg сказал:

Понял. Я от записи отказываться не хочу, она мне нужна.



? Это как.

На запись вроде никто не покушался?

Но, раз "такая пьянка", надо бы и запись на лампе. Да и ГСП лампочный, поди, почище работает.

  • Like (+1) 2
Posted
1 час назад, Xрюн222 сказал:

На запись вроде никто не покушался?

Но, раз "такая пьянка", надо бы и запись на лампе. Да и ГСП лампочный, поди, почище работает.

Начинал с ламповой Яузы. Слушали с пацанами в сарае итальяшек. На попсе сидел в юности.

А так да, схему бы на новый лад для записи и ГСиП☺️

Posted
14 часов назад, Xрюн222 сказал:

Могут быть нюансы омности головок. Надо уточнять данные.

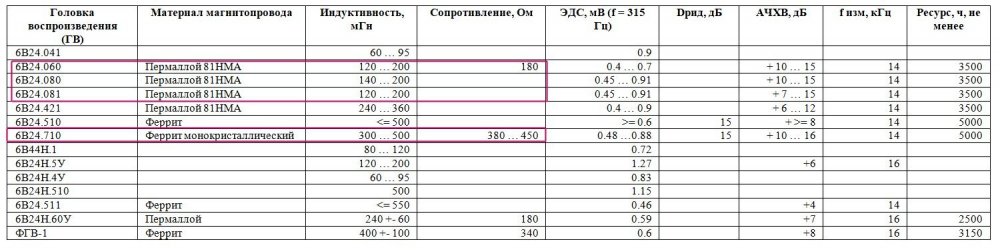

В том то и вопрос. Одно дело пермаллой:

6В24.060
6В24.080

И уже другое феррит:
6В24.710

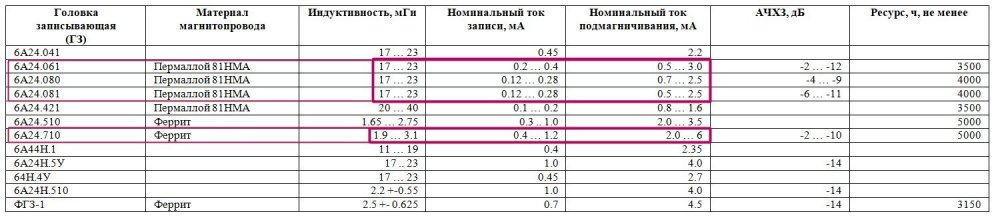

Записывающие:

scale_2400 (2)-записывающие.jpg

  • Like (+1) 1
Posted

Вот вот, если ламповый корректор , то наверное придется головы менять. Или может есть другие решения.

Posted

Не нужно менять. Просто схемотехника и усиление УВ будут такими же, как и для МС головок звукоснимателей. В силу невысокого выхода "транзисторных" головок. С "ламповыми" головками, у которых выход выше, имеется проблема соединительных кабелей.

Posted

На УВП Олимпа с тест. ленты подстроечниками выставляем вых. номинальный уровень 500мв и АЧХ по вч выравниваем для разных голов,   шунтирующую голову ёмкость видимо тоже меняем, что бы в резонанс попасть на 27-30 кгц .

Для записи с переходом с пермаллоя на феррит, уже в бл.записи меняем токоограничивающие резисторы и ёмкости на другие -

- С61,62 - 3Н3; С63,64 - 10Н; R78,79 - 2K7; R87,88 - 1K2

https://forum.vegalab.ru/showthread.php?t=15483&page=7

иначе ровную АЧХ не построить.

На мой взгляд, с переходом на чисто ламповый апгрейд не всё так просто.

Чем и как ровную АЧХ строить?

Может чего не понимаю, Ошибаюсь?

Posted

Чем и как обычно строится ачх... Настройками коррекции корректора, мне кажется... Я,скажем, так делаю. Но, если что, в магнитофонах я не спец, совсем не моë, могу ошибаться...

Например, в ламповом УВ Штудер С37 по две крутилки на каждую скорость на каждый стандарт, поканально... Плюс возможность что-то там перепаять под разные варианты головок. В некоторых других даже и по три крутилки на позицию видел... Ну, не факт что всем надо чтоб и 9 и 19 и 38 и NAB  и IEC... И во всех сочетаниях.

Posted
58 минут назад, Xрюн222 сказал:

Чем и как обычно строится ачх... Настройками коррекции корректора, мне кажется... Я,скажем, так делаю. Но, если что, в магнитофонах я не спец, могу ошибаться...

Ну вот голова гзм 055 через корректор даёт вполне ровную АЧХ с небольшим задиром вч на 20-16 кгц (меньше 1 дб), а млб 440 уже задирает вч прилично.... Что касаемо магнитофона, то его задача писать сигнал "КАК ЕСТЬ НА ВХОДЕ", ровная АЧХ пришла - такая же вышла, в зависимости от ленты имеется небольшая коррекция как для записи, так и воспроизведения, но по тестовой ленте ачх изначально строится ровная и с заданным номинальным напряжением на выходе на 1000 гц. Как это сделать на ламповом УВ, пока для меня не совсем понятно - подбором коррекции для разных голов? Так они даже штатные пермаллоевые с разбросом шли от партии к партии, поэтому для реверсной головы отдельные настройки в УВП заданы, что бы разброс этот как то "устаканить". Отсюда у меня и был вопрос, где ставить ламповый УВ - после УВП, или прямо с головы сигнал брать.

Возможно уважаемый СЮТ помнит, насколько ровная АЧХ была и какое номинальное напряжение на 400...1000гц было на выходе с тест ленты в данном УВ ?

15 часов назад, СЮТ сказал:

Отдельным кабелем вывел наружу, заменив микрофонный вход на выход головки воспроизведения, так удобней было.

Вот такой УВ был внешний:





УВ Универсаль.jpg

На 004 Олимпе пермаллой стоял, если голова, конечно, штатная была и её на феррит от элек не менял никто.

п.с. С1 и С4 видимо опечатка с номиналом? 1 мкФ наверно?
