Recommended Posts

Posted
6 минут назад, Климентий сказал:

Между корпусом и панелькой еще встает стойка дополнительная?

Да, латунная, на 4, или 5мм в высоту, точно не помню, винт проходит через вставку, а уже после вставки и фланца панельки идет прижимная гайка, держится намертво

Posted
9 часов назад, W_L сказал:

 воздуха будет проходить через все это дело явно больше

  Если и дальше развивать такое крепление панелек к плате, то целесообразно сделать отверстия слегка овальной формы или восьмерки без талии (длинной стороной поперек крепежных отверстий). Проходное сечение при этом увеличится раза в полтора...   следует учитывать, что та же самая площадь набранная из маленьких отверстий имеет большее динамическое сопротивление, и чем они меньше (но их много), тем хуже вентиляция.

Posted
1 час назад, Фломастер сказал:

  Если и дальше развивать такое крепление панелек к плате, то целесообразно сделать отверстия слегка овальной формы или восьмерки без талии (длинной стороной поперек крепежных отверстий). Проходное сечение при этом увеличится раза в полтора...   следует учитывать, что та же самая площадь набранная из маленьких отверстий имеет большее динамическое сопротивление, и чем они меньше (но их много), тем хуже вентиляция.

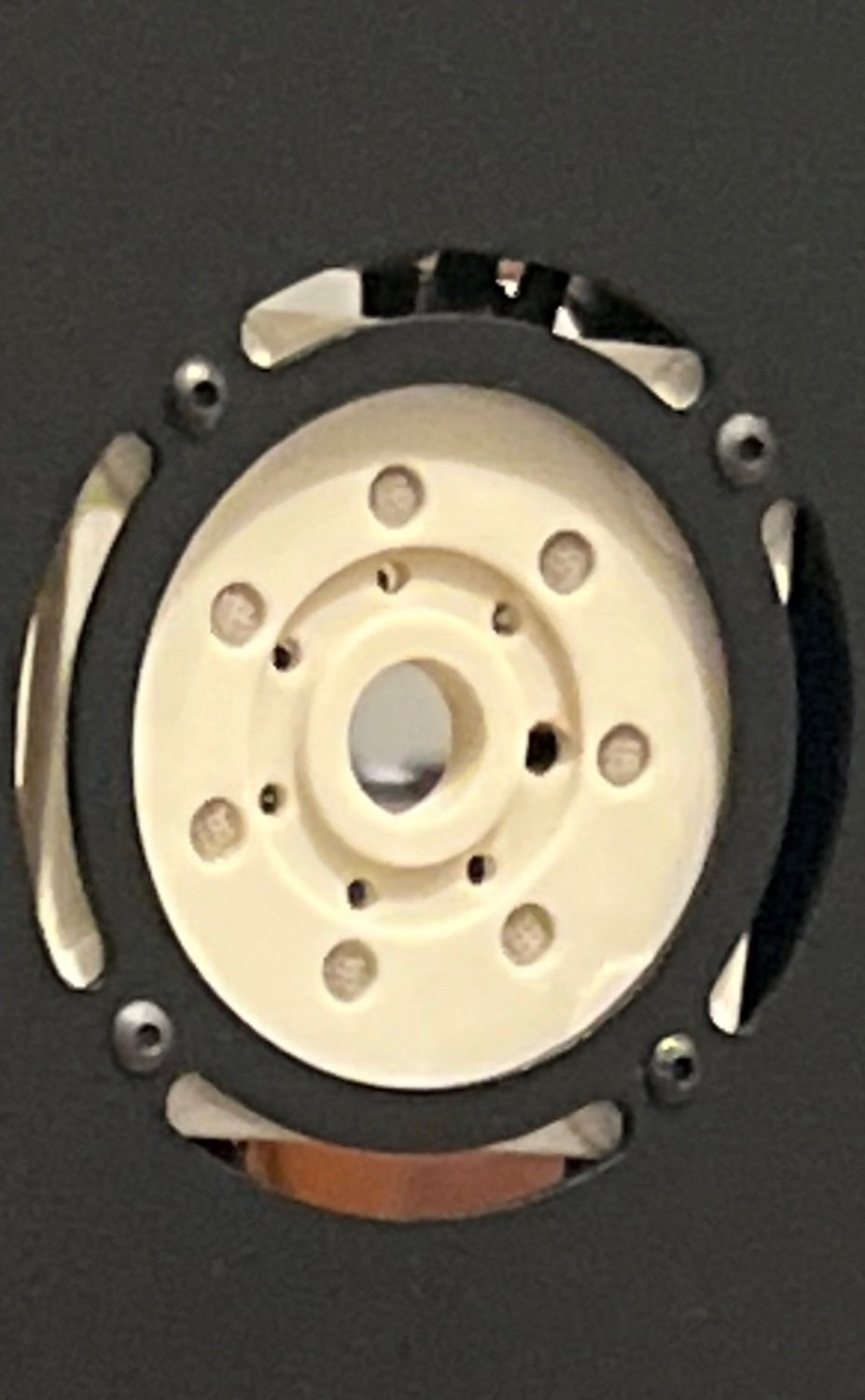

На 6С33С у меня сделано вот так, в случае с 6С19П нужно будет во время проектирования корпуса подумать, как и что стоит сделать


  • Like (+1) 1
Posted
2 часа назад, Фломастер сказал:

  Если и дальше развивать такое крепление панелек к плате, то целесообразно сделать отверстия слегка овальной формы или восьмерки без талии (длинной стороной поперек крепежных отверстий). Проходное сечение при этом увеличится раза в полтора...   следует учитывать, что та же самая площадь набранная из маленьких отверстий имеет большее динамическое сопротивление, и чем они меньше (но их много), тем хуже вентиляция.

Они не для вентиляции.

  • Like (+1) 1
Posted
1 час назад, Rezvoy сказал:

Они не для вентиляции.

  Согласен... слово вентиляция здесь не подходит.

  Более точное выражение, циркуляция воздуха. В результате этого происходит отвод  тепла. Но при вентиляции также происходит циркуляция/замещение воздуха... и может происходить теплообмен.

Posted
3 минуты назад, Фломастер сказал:

  Согласен... слово вентиляция здесь не подходит.

  Более точно сказать, циркуляция воздуха. В результате этого происходит отвод  тепла. Но при вентиляции также происходит циркуляция/замещение воздуха... и также может происходить теплообмен.

Основное назначение отверстий вокруг окна - отсекать тепловой поток от распространения по шасси. Циркуляция  минимальная, да она и не очень важна, если лампа не внутри.

  • Like (+1) 1
Posted
17 минут назад, Rezvoy сказал:

Основное назначение отверстий вокруг окна - отсекать тепловой поток от распространения по шасси. Циркуляция  минимальная, да она и не очень важна, если лампа не внутри.

  Вообще то речь идет о печатной плате и в представленном варианте, никаких отсечек тепла конструктором не предусмотрено.

  Применение высоких стоек дают отсечку тепла.

Posted

Тогда отверстия не нужны вообще, а вот без стоек их приходится делать, нарвался как-то на РР ГУ-50.

Posted
В 31.01.2026 в 01:07, Sergio сказал:

Климентий, какая у вас акустика?

Пока в распоряжении полочники на sonido sfr-145a чуствительность 94дБ, сопротивление 8 Ом



  • Like (+1) 1
Posted

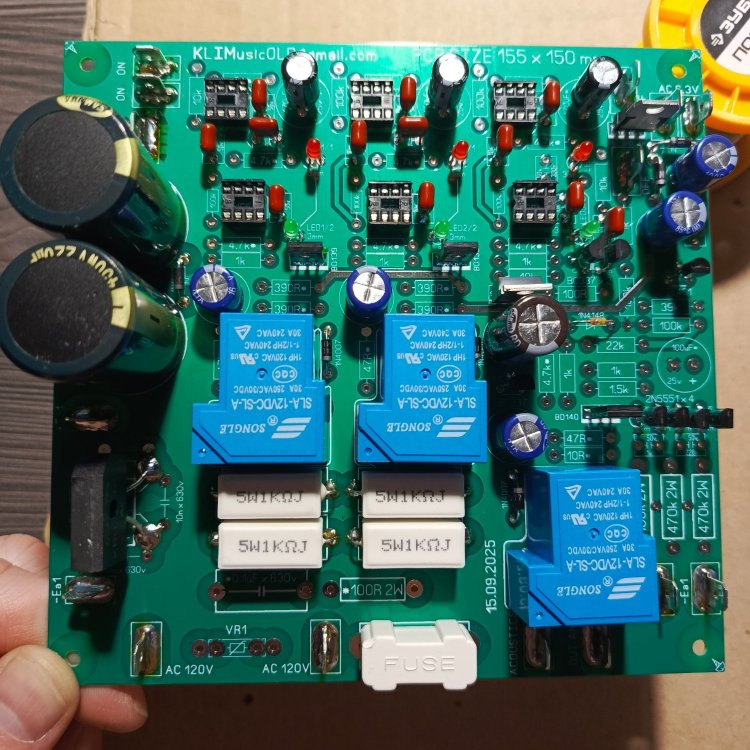

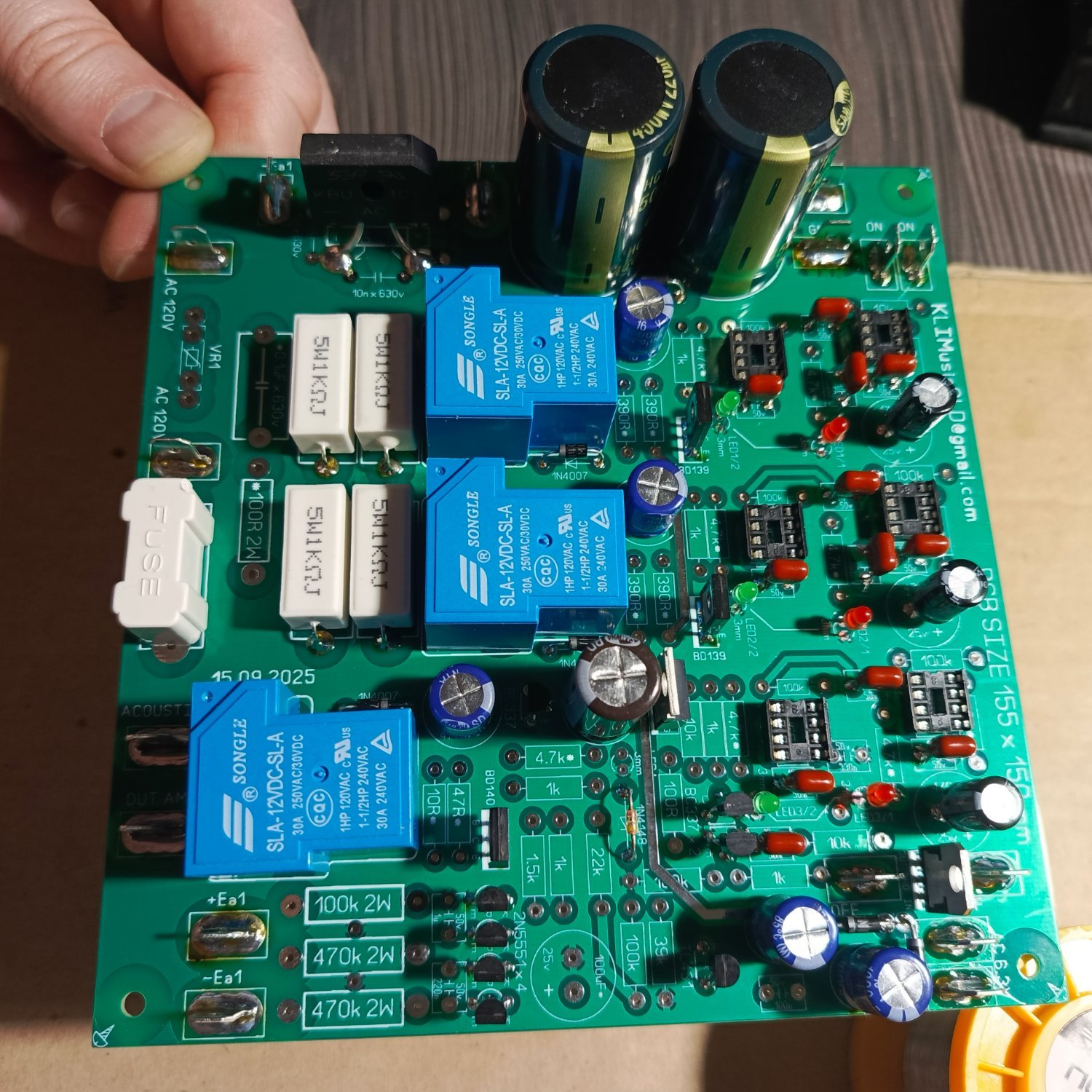

Отчитываюсь о проделанной работе... Собрал первую плату полностью... Пришлось повозиться с настройкой, так как ранее писал, в симуляторе не мог сразу учесть параметры реле... В железе потребовалось немного подобрать номиналы... Все изменения зафиксировал на плате и схеме... Скоро выложу...







  • Like (+1) 4
  • Smile 1
Posted

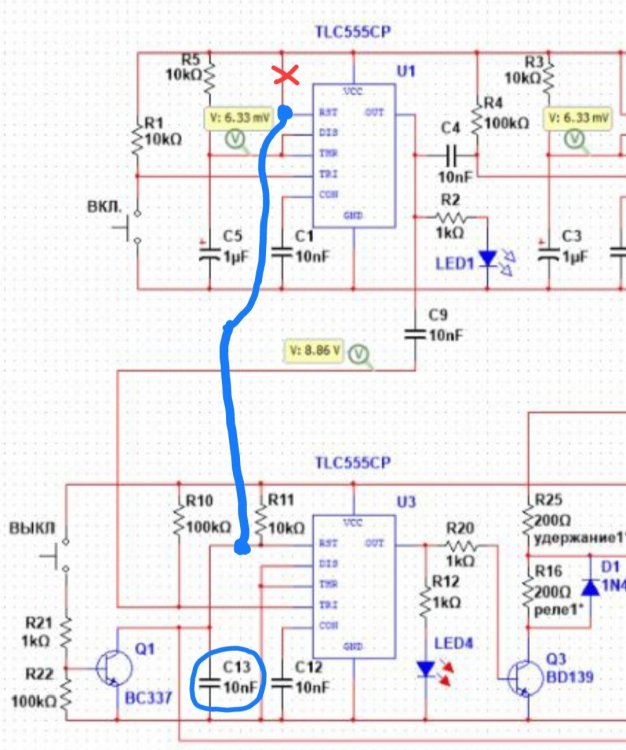

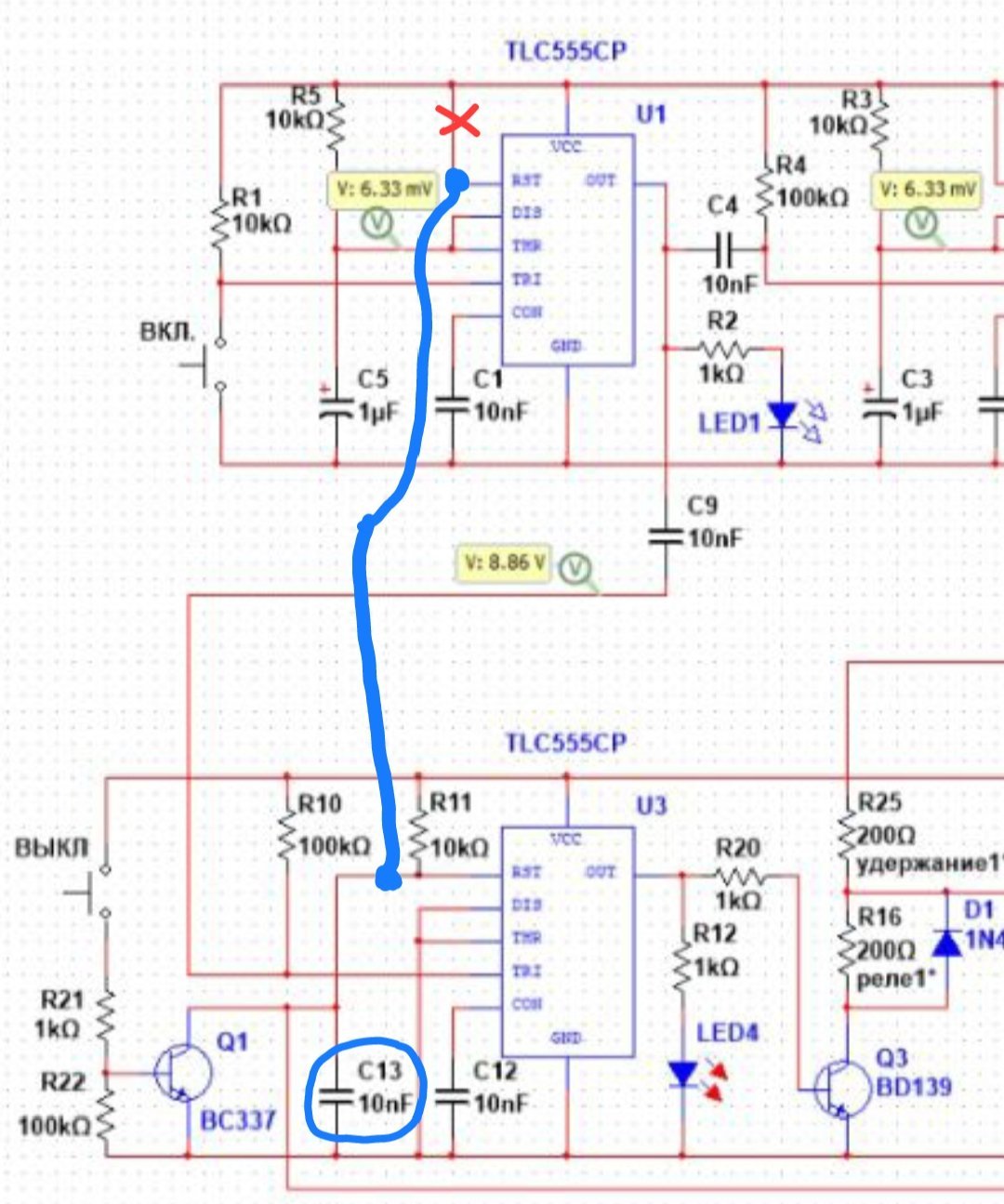

Теперь о печальном... Не фатально, но я очень не люблю такие вещи... Но к сожалению при разработке таких сложных логических устройств сложно учесть все... К томуже симулятор отрабатывал схему идеально, а вот в железе схема была чувствительно к помехам первого включения в розетку и все логические элементы рандомно включились... Пришлось перерезать ✂️ одну дорожку и объединить четвернтые ноги 🦵555 таймеров которые отвечают за сброс RESET. В результате при включении, теперь благодаря небольшой емкости подпирающей RESET происходит автоматический мгновенный сброс ошибок и схема встает в устойчивое состояние и ждет нажатия кнопки СТАРТ...

На схеме, плате все изменения и доработки подробно укажу и выложу.

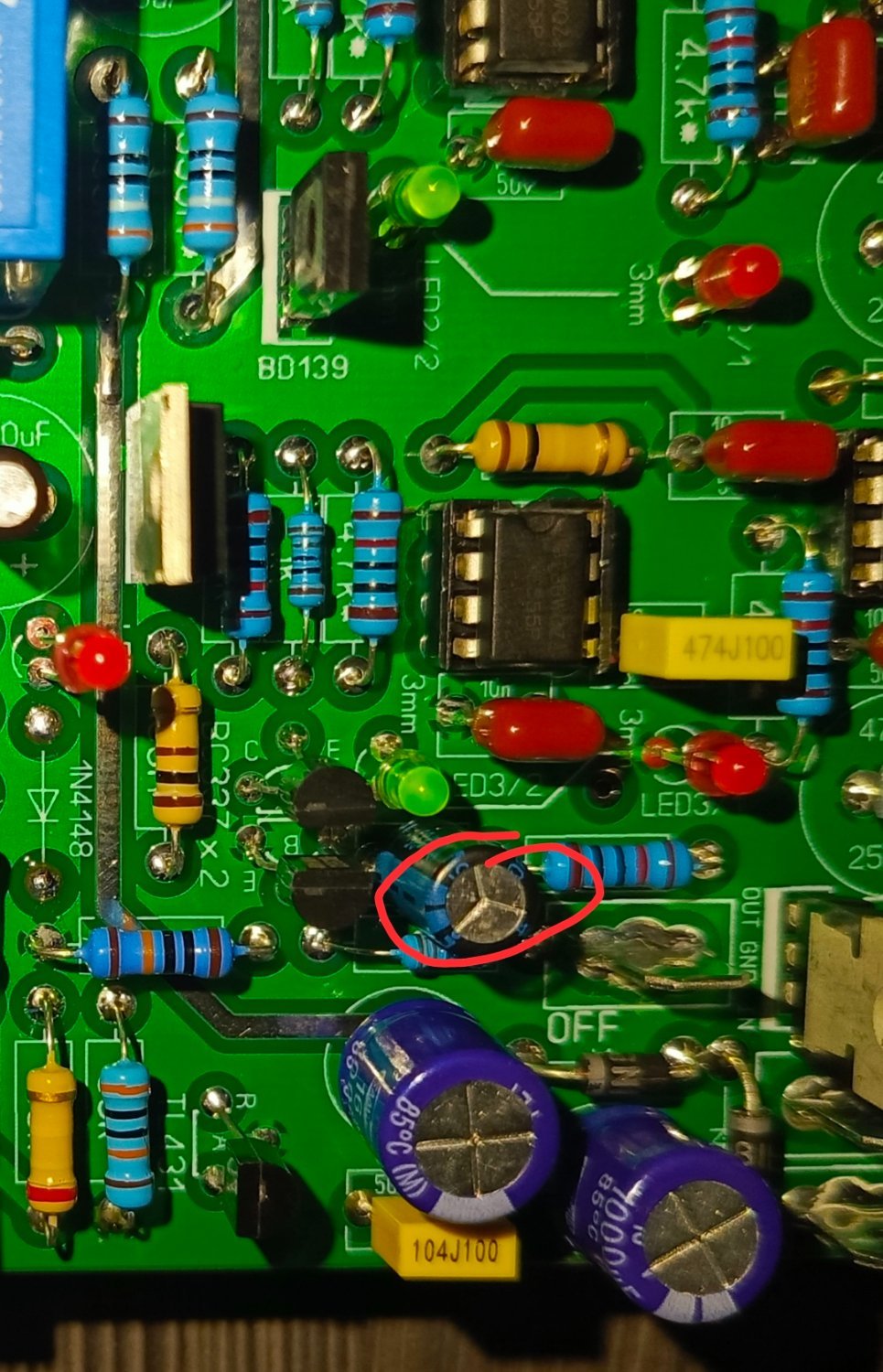

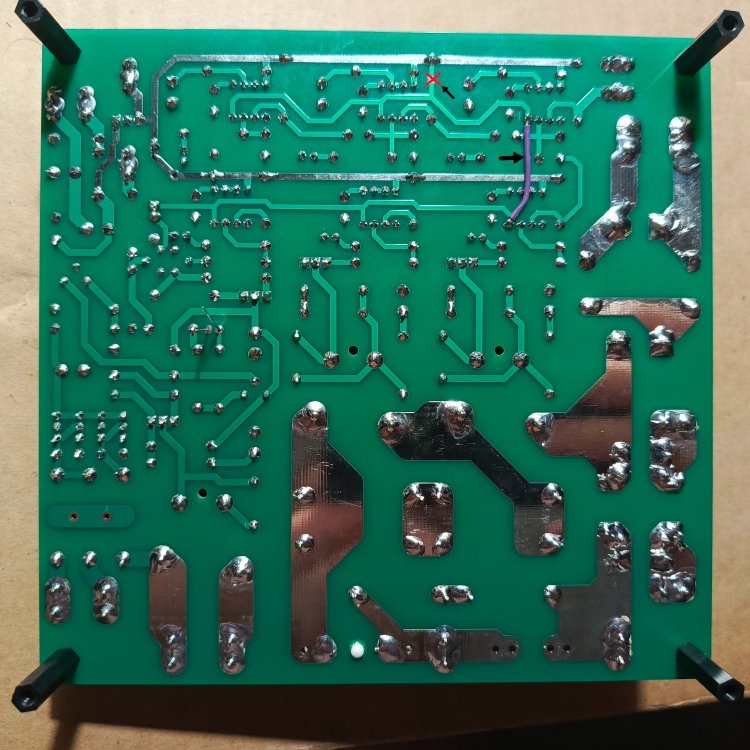

В общем мелкая перемычка на плате появилась. В общем не критично... Но истерически меня это коробит... Но что поделать... Даже в промышленных устройствах встречал такое на платах... Тут два пути... Либо перезаказывать платы для эстетов либо маленькая перемычка...

В общем считаю результат почти 100%... Т.к. на такую большую схему всего один недочет получился... Без прототипирования...



  • Like (+1) 4
Posted

Ай, яй, яй, выговор :smile-37: а если серьёзно, по сравнению с объёмом проделанной работы это настолько мелкая проблема, тем более своевременно выявленная и легко исправимая, что можешь не примать близко к сердцу. Хотя сам такой, иногда дико бесит даже отсутствие возможности аккуратно проложить провода в устройстве, доходит до полной переориентации компонентов :smile-03:

  • Smile 1
Posted

Навесным монтажом собирают, а тут одна перемычка. Не стоит внимания.

Главное, схема работает. 👍

  • Like (+1) 1
Posted

Тут не большие нестыковки на схеме интегратора.

Стабилитрон D4 по схеме 1n5383b, на плате указан 1n5381b, какой из них ставить?

Есть еще на плате элементы, которых нет в схеме интегратора.

На плате отсутствует R34, но есть в схеме.

Присутствует на плате и отсутствует в схеме резистор 15к. включенный последовательно с подстроечником на R36. В принципе не существенно, что уменьшили номинал подстроечника, включив последовательно резистор.



Posted
14 минут назад, ЧАК сказал:

Тут не большие нестыковки на схеме интегратора.

Стабилитрон D4 по схеме 1n5383b, на плате указан 1n5381b, какой из них ставить?

Есть еще на плате элементы, которых нет в схеме интегратора.

На плате отсутствует R34, но есть в схеме.

Присутствует на плате и отсутствует в схеме резистор 15к. включенный последовательно с подстроечником на R36. В принципе не существенно, что уменьшили номинал подстроечника, включив последовательно резистор.



Не спешите... Я выше писал, что платы разрабатывались с учетом определенных неопределенностей. И после финальной сборки схемы я уточню все актуальные номиналы. На платах также укажу все изменения.

Немного терпения...иначе наделаете ошибок и испортите платы... Я по возможности тружусь и собираю проект...

Posted
32 минуты назад, ЧАК сказал:

Тут не большие нестыковки на схеме интегратора.

Стабилитрон D4 по схеме 1n5383b, на плате указан 1n5381b, какой из них ставить?

Есть еще на плате элементы, которых нет в схеме интегратора.

На плате отсутствует R34, но есть в схеме.

Присутствует на плате и отсутствует в схеме резистор 15к. включенный последовательно с подстроечником на R36. В принципе не существенно, что уменьшили номинал подстроечника, включив последовательно резистор.



Ну а если по существу, то стабилитрон изначально я ставил  в макет на 150в (1n5383b). При напряжении питания в положительном плече +165в мне показалось что запас маловат, и при колебаниях сетевого питающего напряжения, напряжение может опуститься ниже номинала стабилитрона. Поэтому на плате я укада стабилитрон на 130в (1n5381b) с запасом (165-130=35в). При этом нужно корректировать резисторы токоограничивающие перед стабилитроном, чтоб ток стабилизации нужный выставить. В принципе обааривнта жизнеспособны. Я все это опишу в итоговой схеме.

касательно подстроечного резистора, в симуляторе и на схеме возможно  устанавливал постоянный резистор для простоты моделирования. Но в железе лучше иметь возможность подстройки, поэтому резистор разбил на постоянную и переменную части.

в общем немного терпения. Все соберем неспеша... Мы платы долго ждали из Китая... Поэтому много времени потрачено впустую в ожидании... Сейчас процесс пошел... 🚀

  • Like (+1) 2
  • Smile 1
Posted

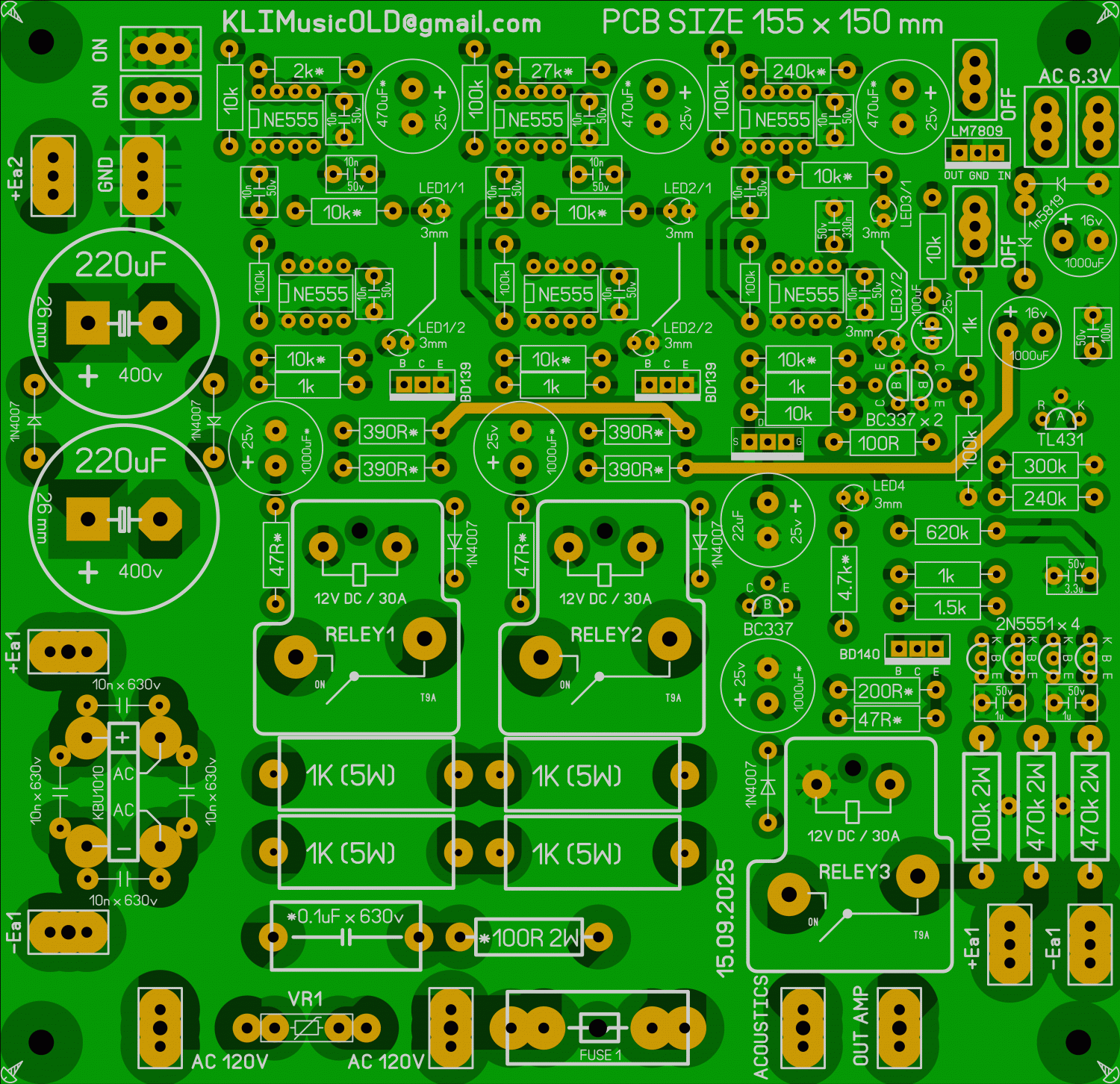

Итоговые схема

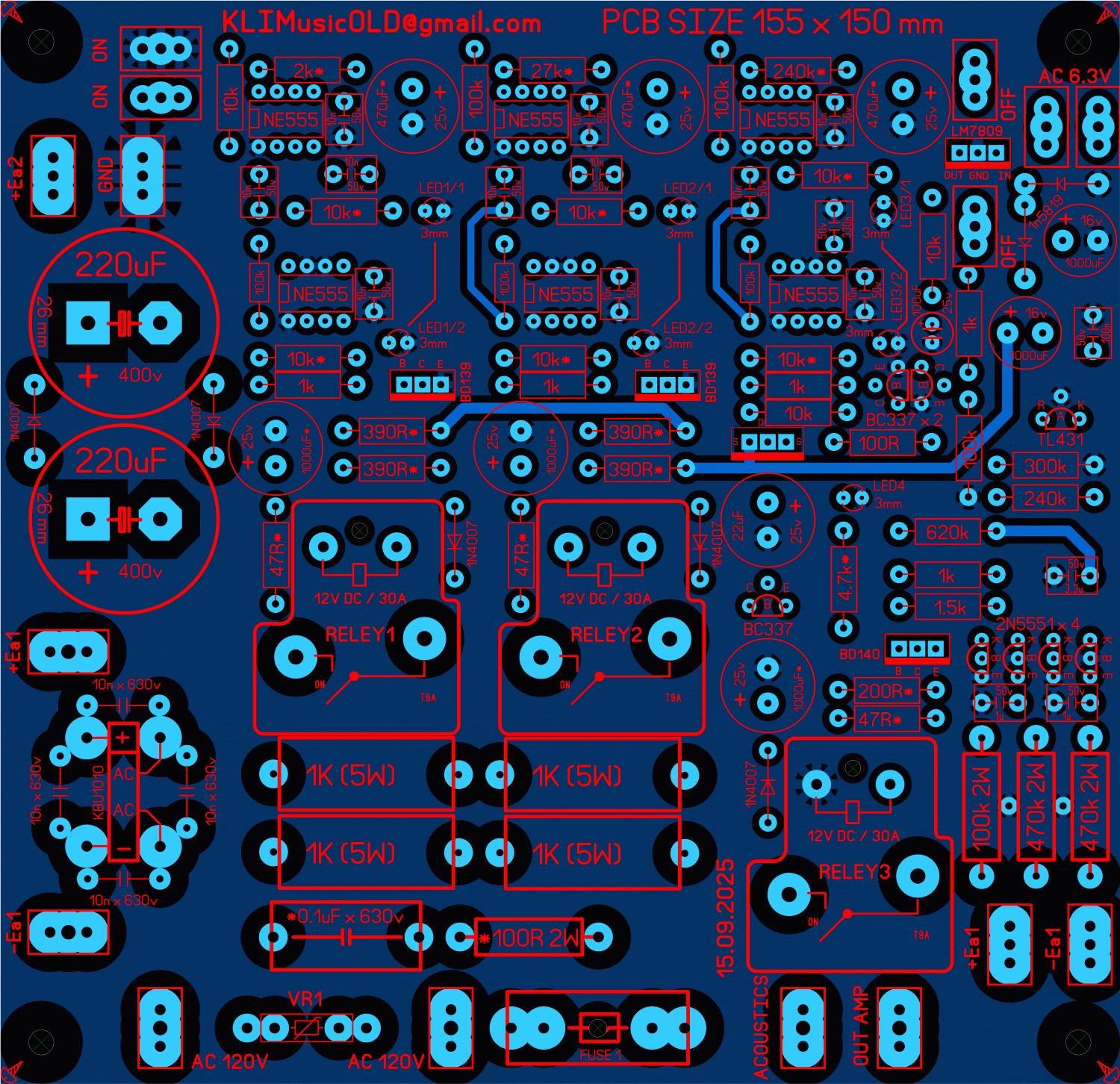

и плата сервисная (в ней изменения смотрите внимательно отличия от ваших вариантов. Отличия в номиналах деталей и некоторые детали я исключил из схемы, вам их просто не запаивать. И УЧЕСТЬ ИСТОРИЮ С ПЕРЕРЕЗАНИЕМ ДОРОЖКИ И ДОБАВЛЕНИЕМ ПЕРЕМЫЧКИ, выкладывал фото выше в теме.

Основные платы с лампами пока не собраны, но они отрабатывались на макете и 100% рабочие ...если что-то потребует корректировки сообщу отдельно после сборки...

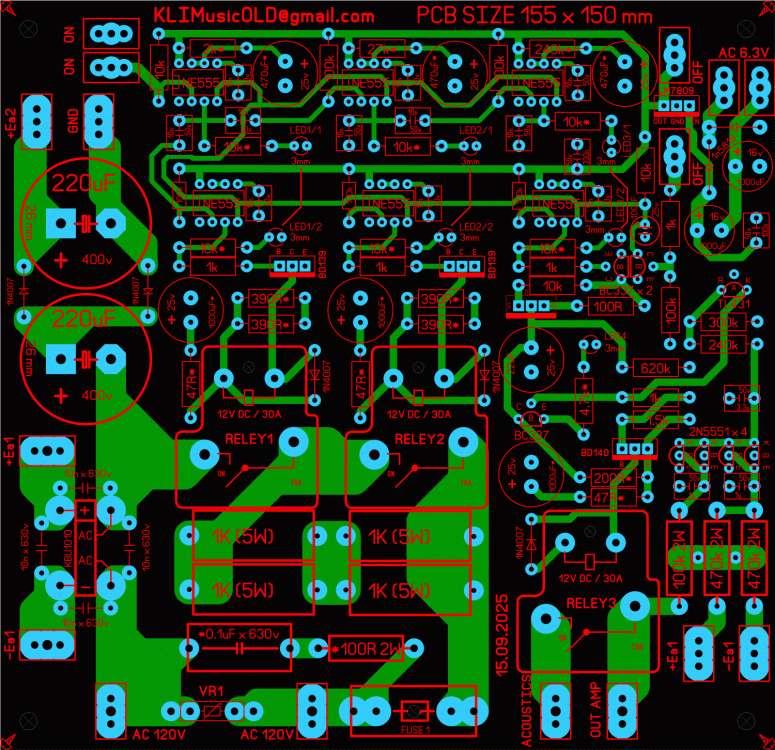

Плата детали + нижний слой.jpeg

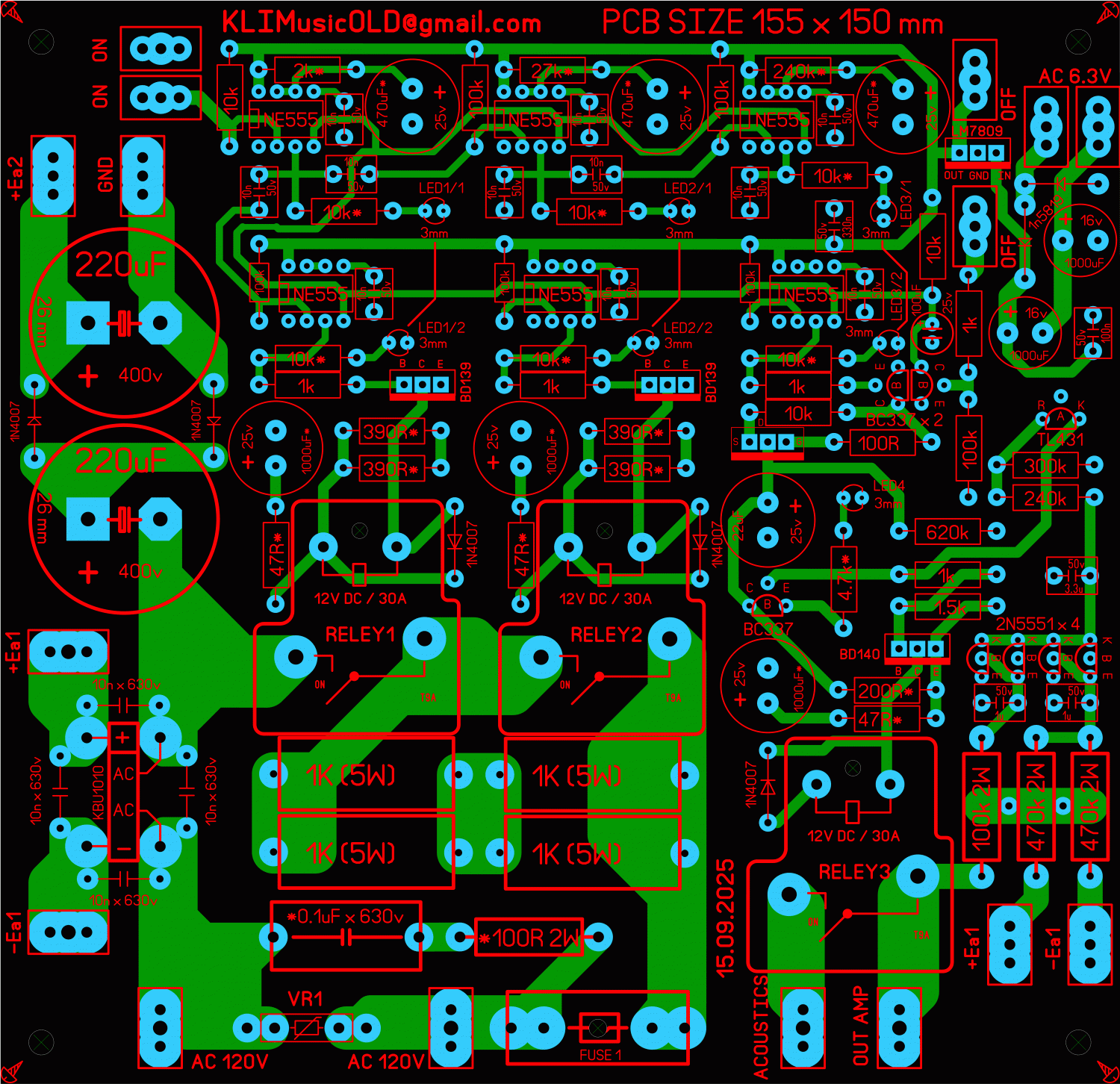

Плата детали + топ слой.jpeg

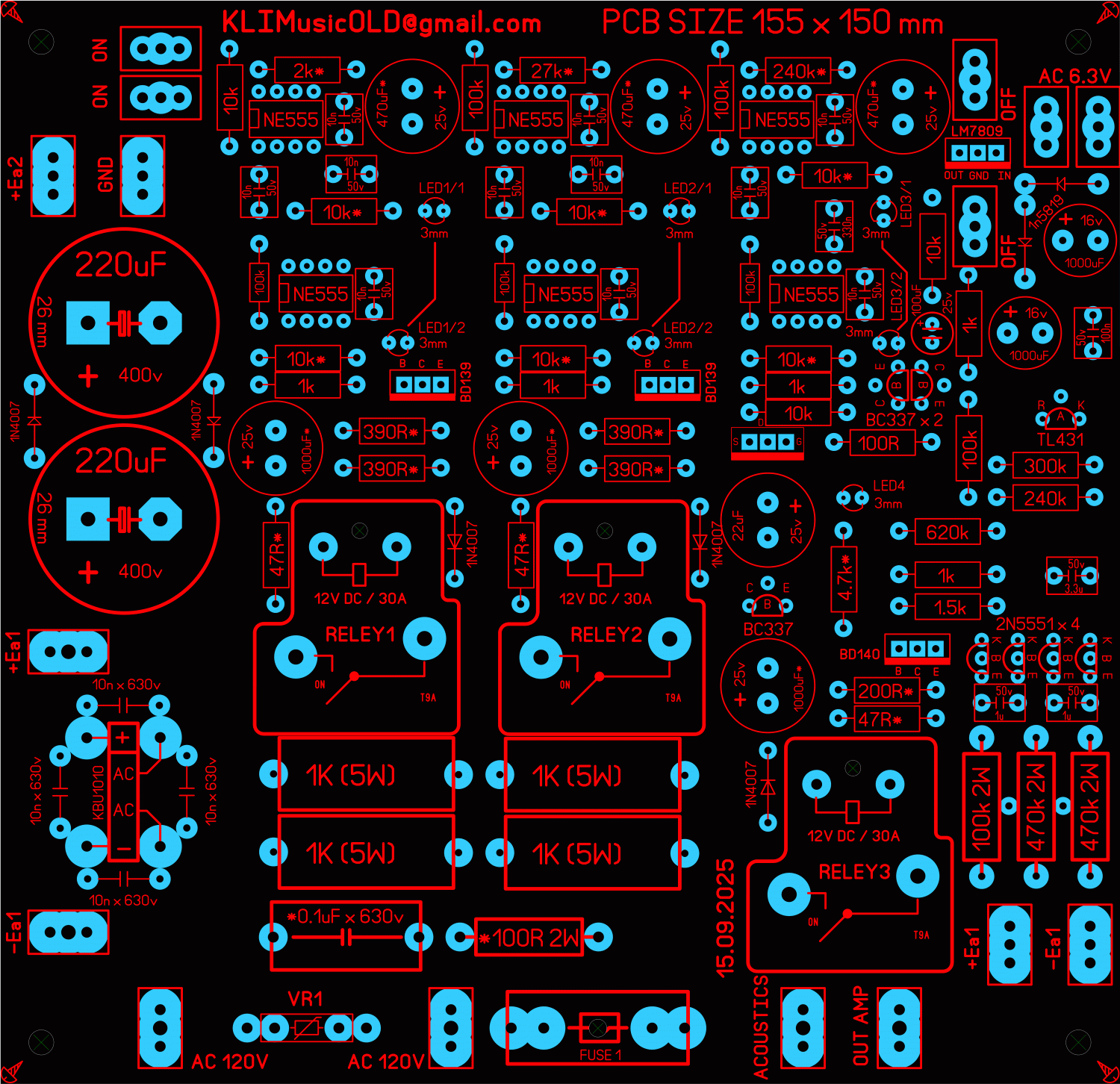

Плата детали.jpeg

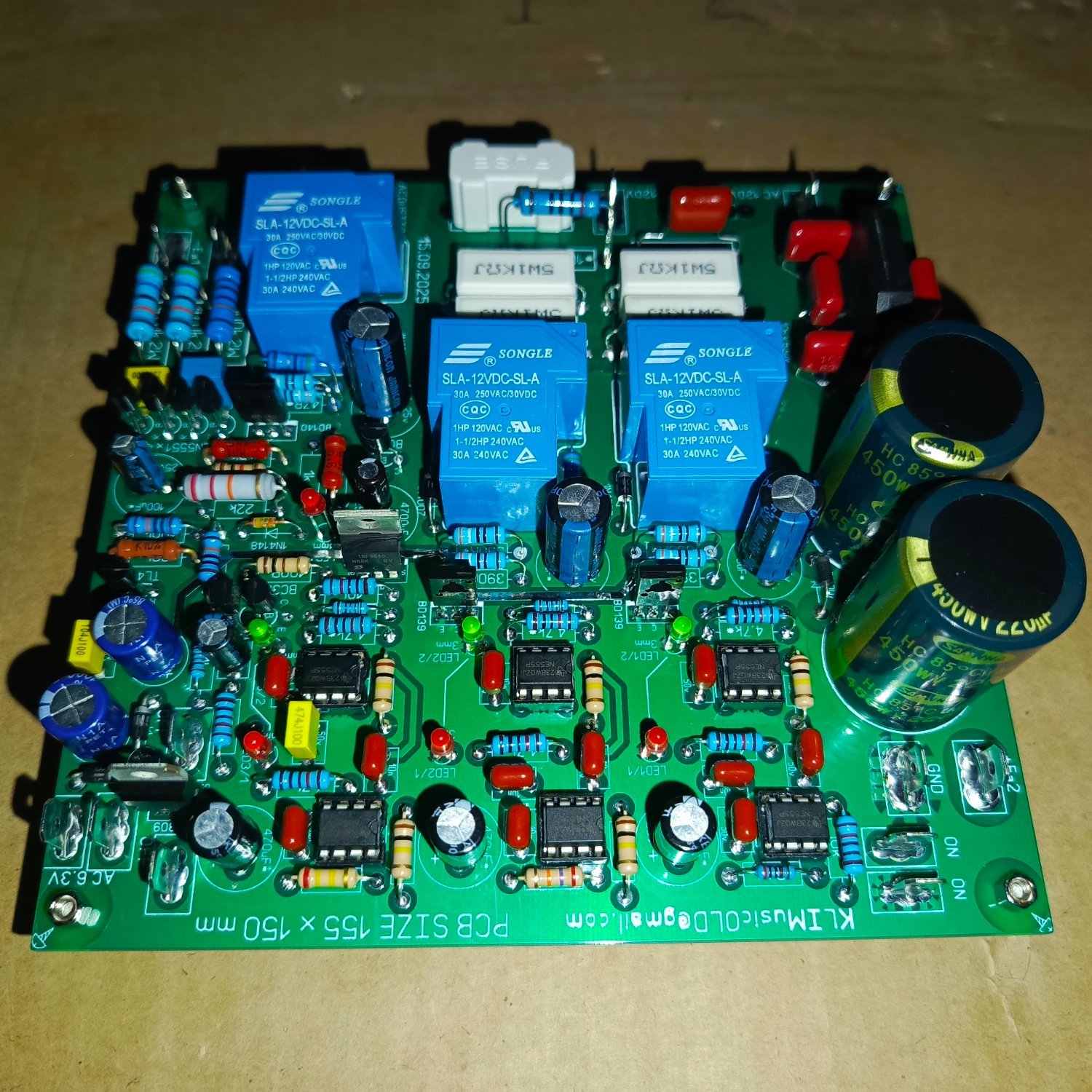

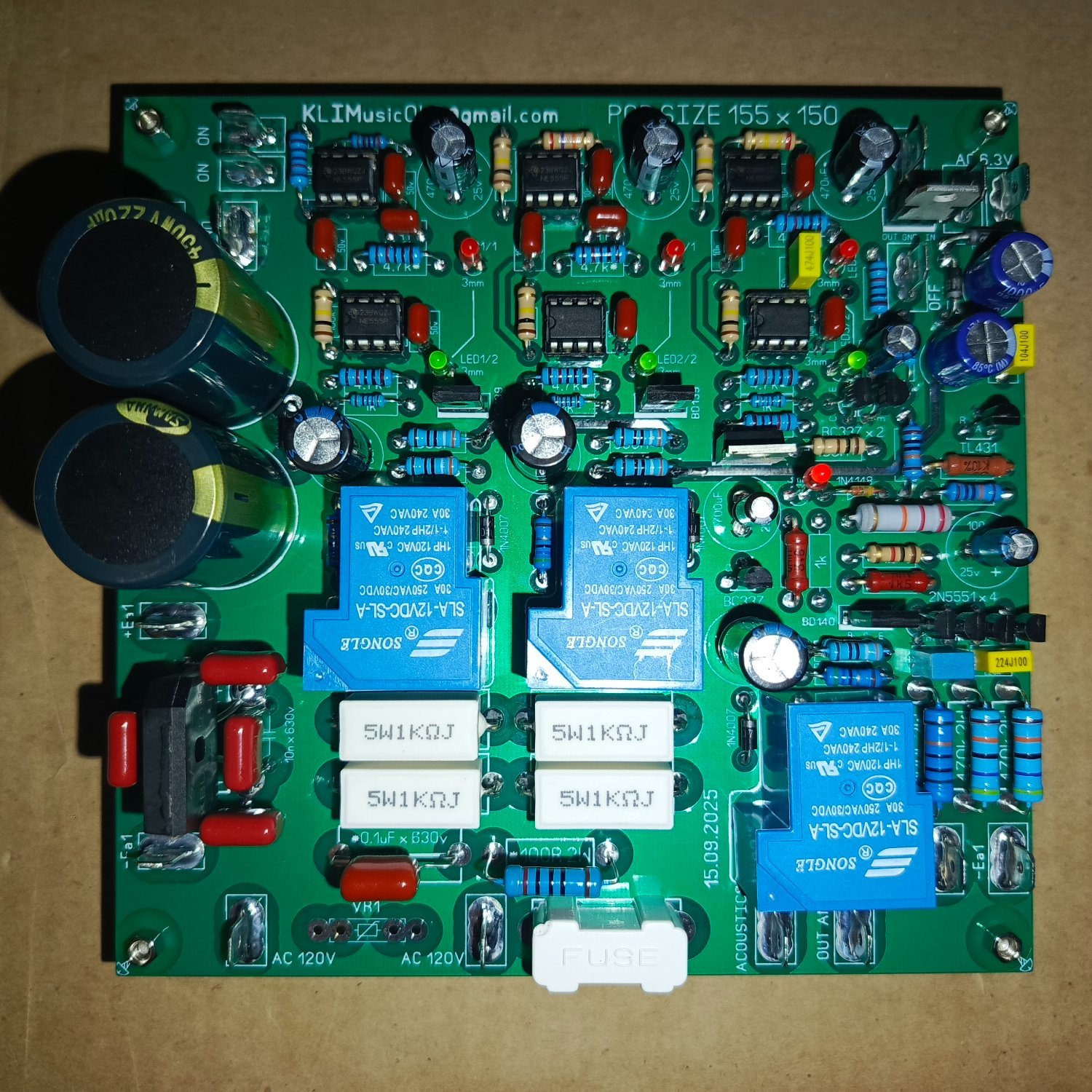

плата фото вид.jpeg

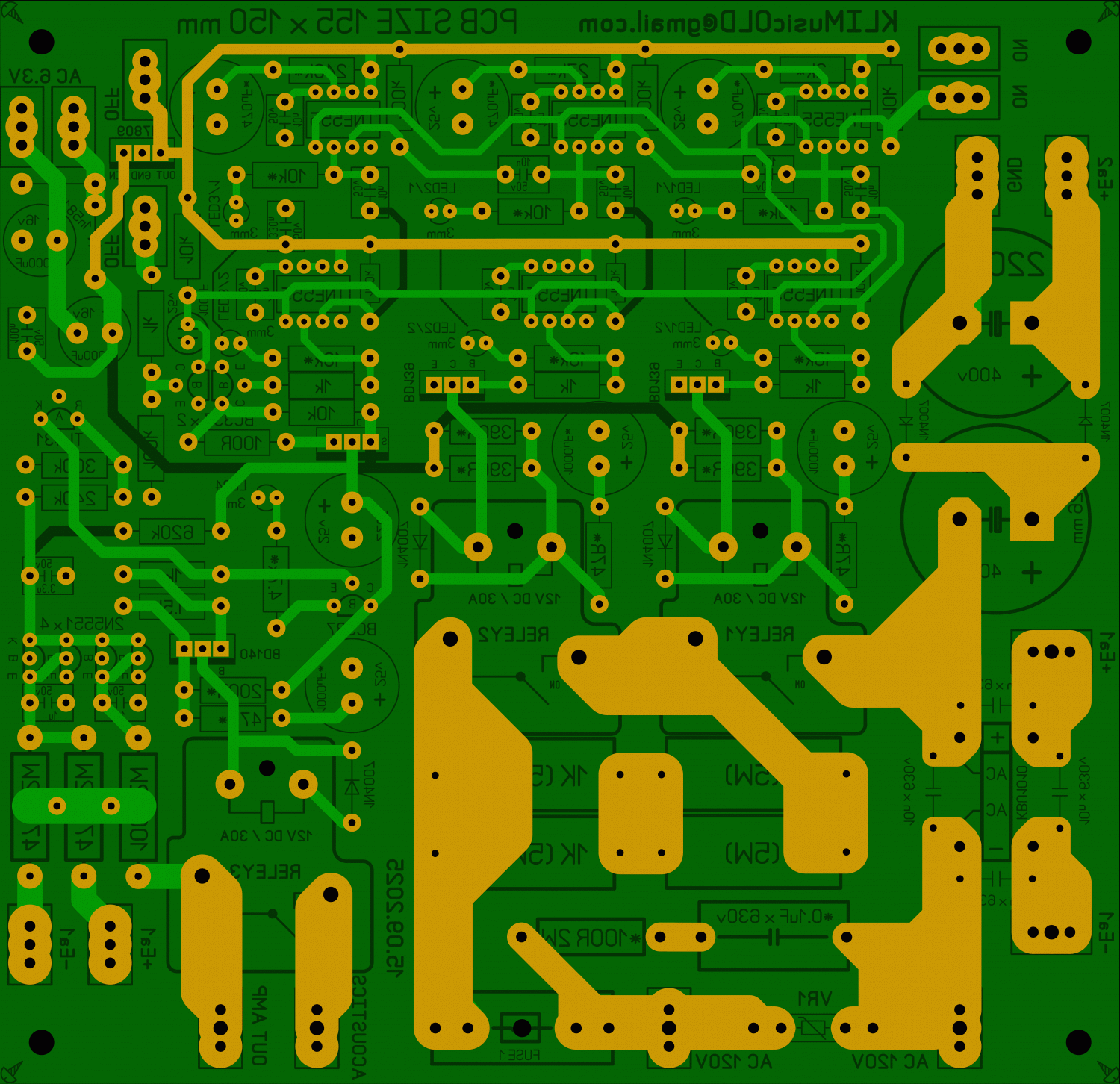

Плата фото нижний слой.jpeg



OTL Х-Х 10 шт.pdf

Posted

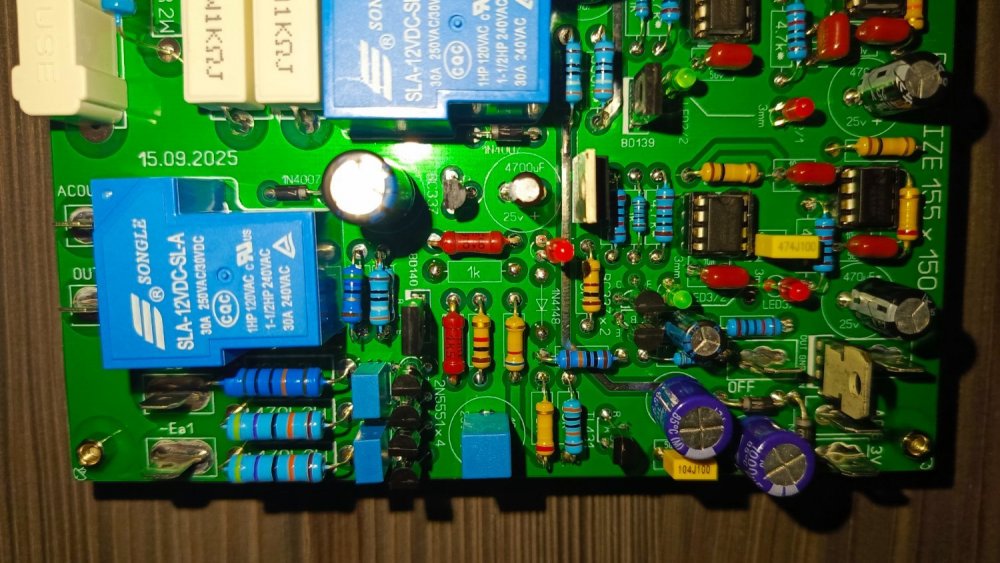

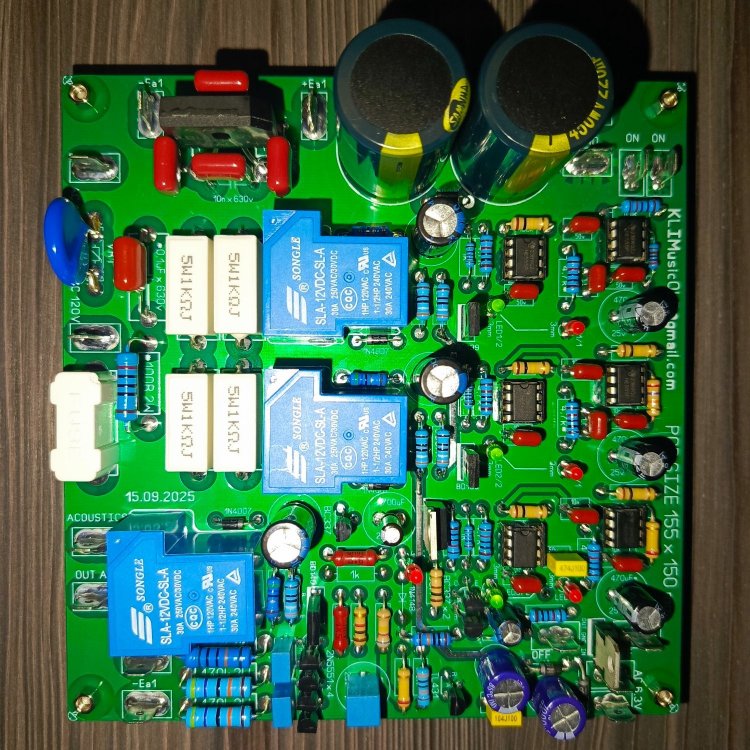

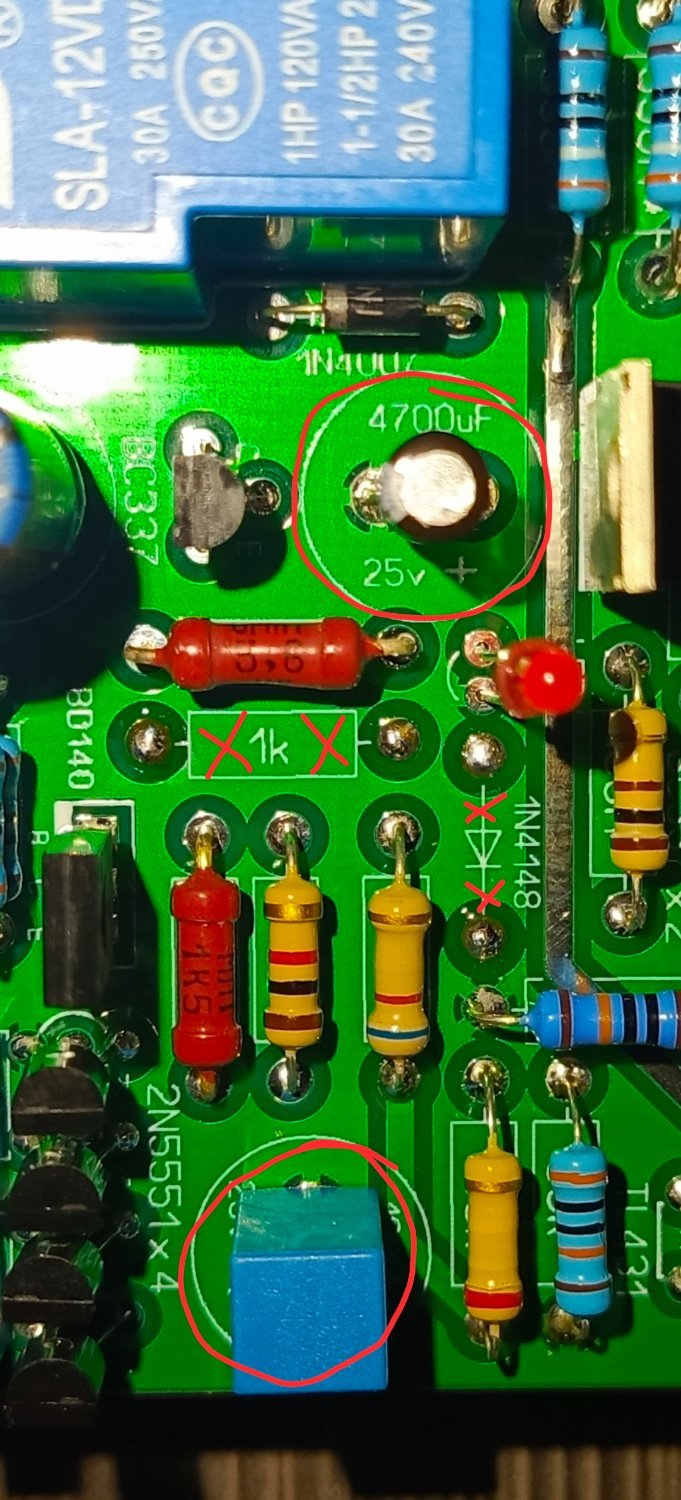

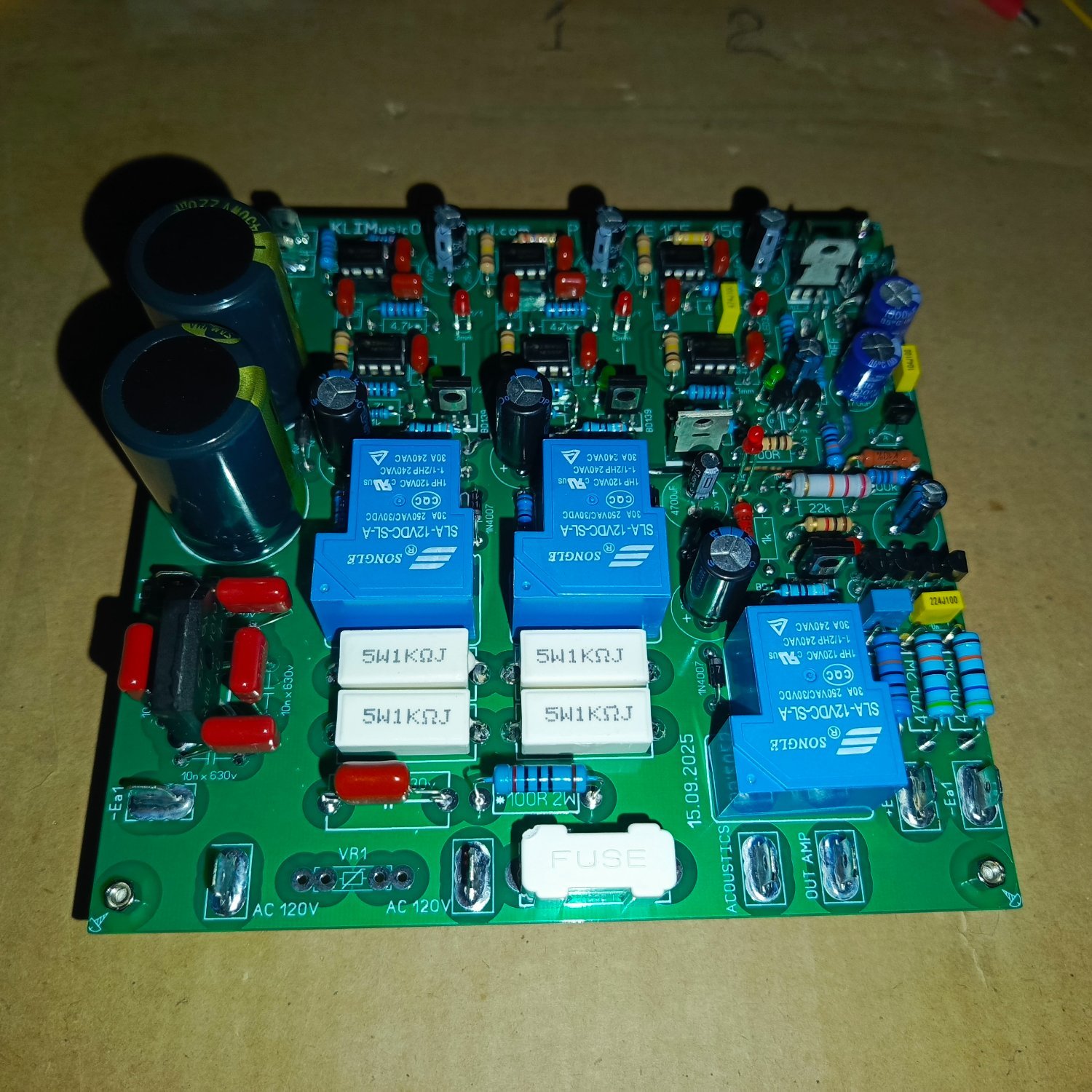

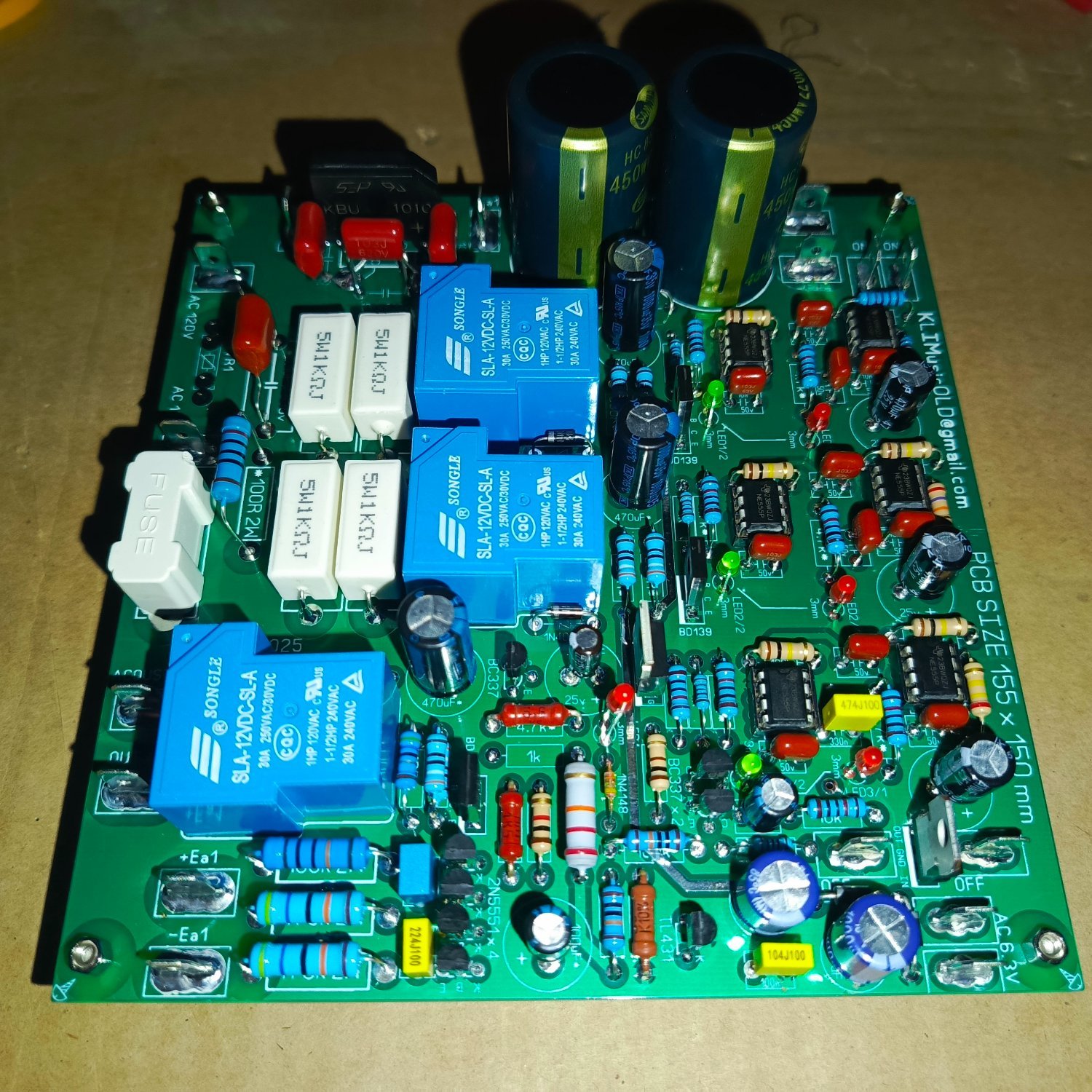

Фото готовой платы... Для ориентира по форме и виду деталей...

Измененные типы деталей а также те которые не нужно запаивать отметил красной линией...







Posted
1 час назад, Климентий сказал:

Друзья если есть желающие можете сделать список деталей на весь проект... По схеме... Чтоб остальным удобнее было заказывать...

можно попробовать

Posted
16 часов назад, Климентий сказал:

Итоговые схема

и плата сервисная (в ней изменения смотрите внимательно отличия от ваших вариантов. Отличия в номиналах деталей и некоторые детали я исключил из схемы, вам их просто не запаивать. И УЧЕСТЬ ИСТОРИЮ С ПЕРЕРЕЗАНИЕМ ДОРОЖКИ И ДОБАВЛЕНИЕМ ПЕРЕМЫЧКИ, выкладывал фото выше в теме.

Основные платы с лампами пока не собраны, но они отрабатывались на макете и 100% рабочие ...если что-то потребует корректировки сообщу отдельно после сборки...

Плата детали + нижний слой.jpeg

Плата детали + топ слой.jpeg

Плата детали.jpeg

плата фото вид.jpeg

Плата фото нижний слой.jpeg



OTL Х-Х 10 шт.pdf 477.11 kB · 10 загрузок

Можно файлик из программы?

Posted
15 часов назад, Климентий сказал:

Друзья если есть желающие можете сделать список деталей на весь проект... По схеме... Чтоб остальным удобнее было заказывать...

Файлик есть, но он сделан для себя, могу выложить как есть, как заготовку...до дома доеду после работы и выложу.

Posted
39 минут назад, Antur сказал:

Файлик есть, но он сделан для себя, могу выложить как есть, как заготовку...до дома доеду после работы и выложу.

Ок
