Recommended Posts

Posted

Лично я паяю Felder-ом, эвтектикой 63/37 с флюсом внутри. Плату потом можно искупать в спирте, потерев щёткой.





  • Like (+1) 2
  • Smile 1
Posted
13 минут назад, Meshochnik сказал:

Комплект получил. Красотища! Спасибо Климентию за инициативу и разработку. Вот теперь мой ПОС-61 с канифолью здесь не применим пожалуй, ... оттирать же потом нужно! У кого какие ништяки (извините за мой французкий) для аккуратной пайки в предпочтении? ...

Я паяю ПОС61 с канифолью внутри. После пайки плату целиком купаю в изопропиле. Щеточкой можно потереть в отдельных местах. Иногда в изопропил добавляю растворитель 647 немного...

  • Like (+1) 1
Posted

Интересно, кто первый целиком и полностью соберет данные платы и запустит все это дело в реальности :smile-31:

Posted
3 часа назад, W_L сказал:

Интересно, кто первый целиком и полностью соберет данные платы и запустит все это дело в реальности :smile-31:

Думаю это буду я 😂

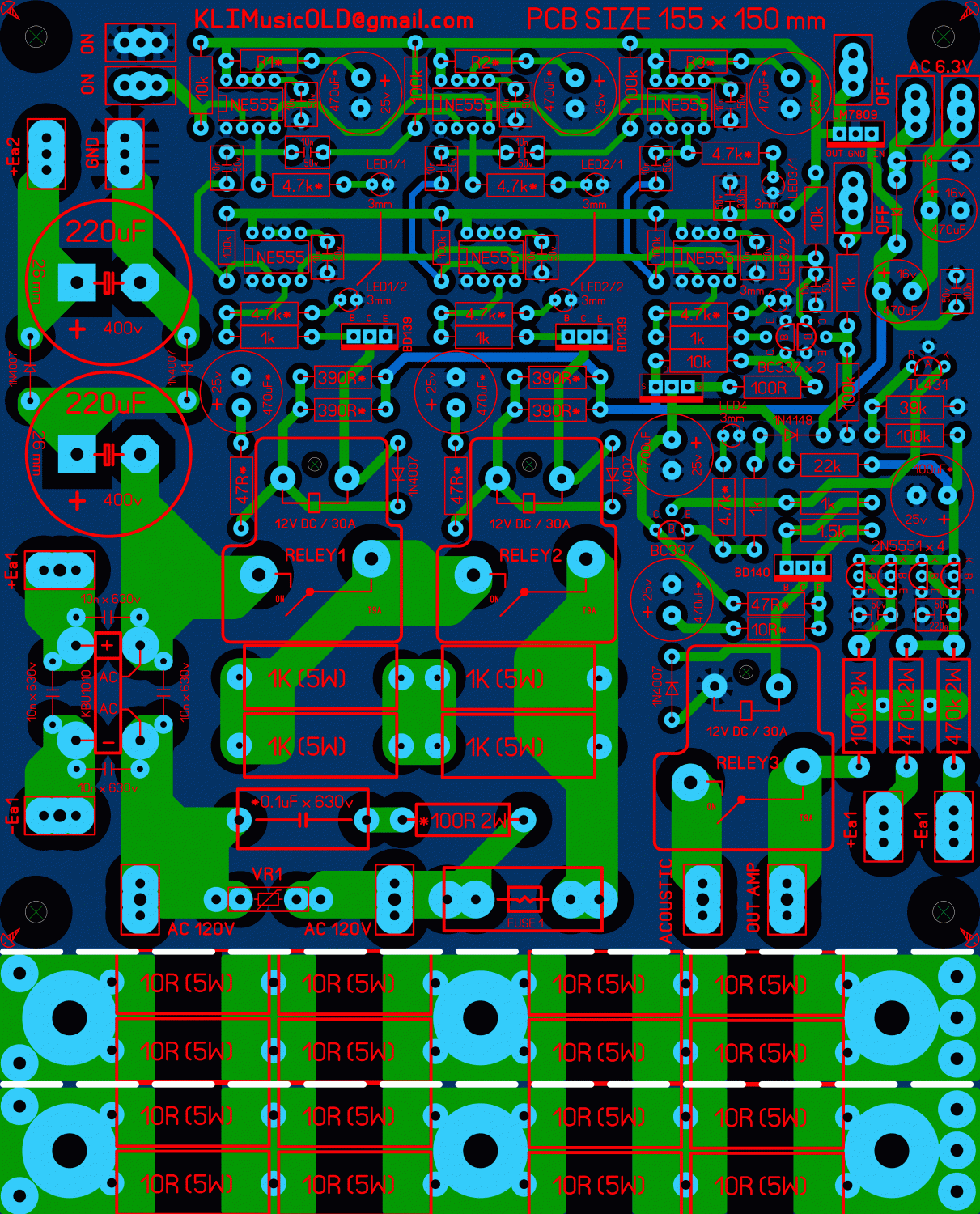

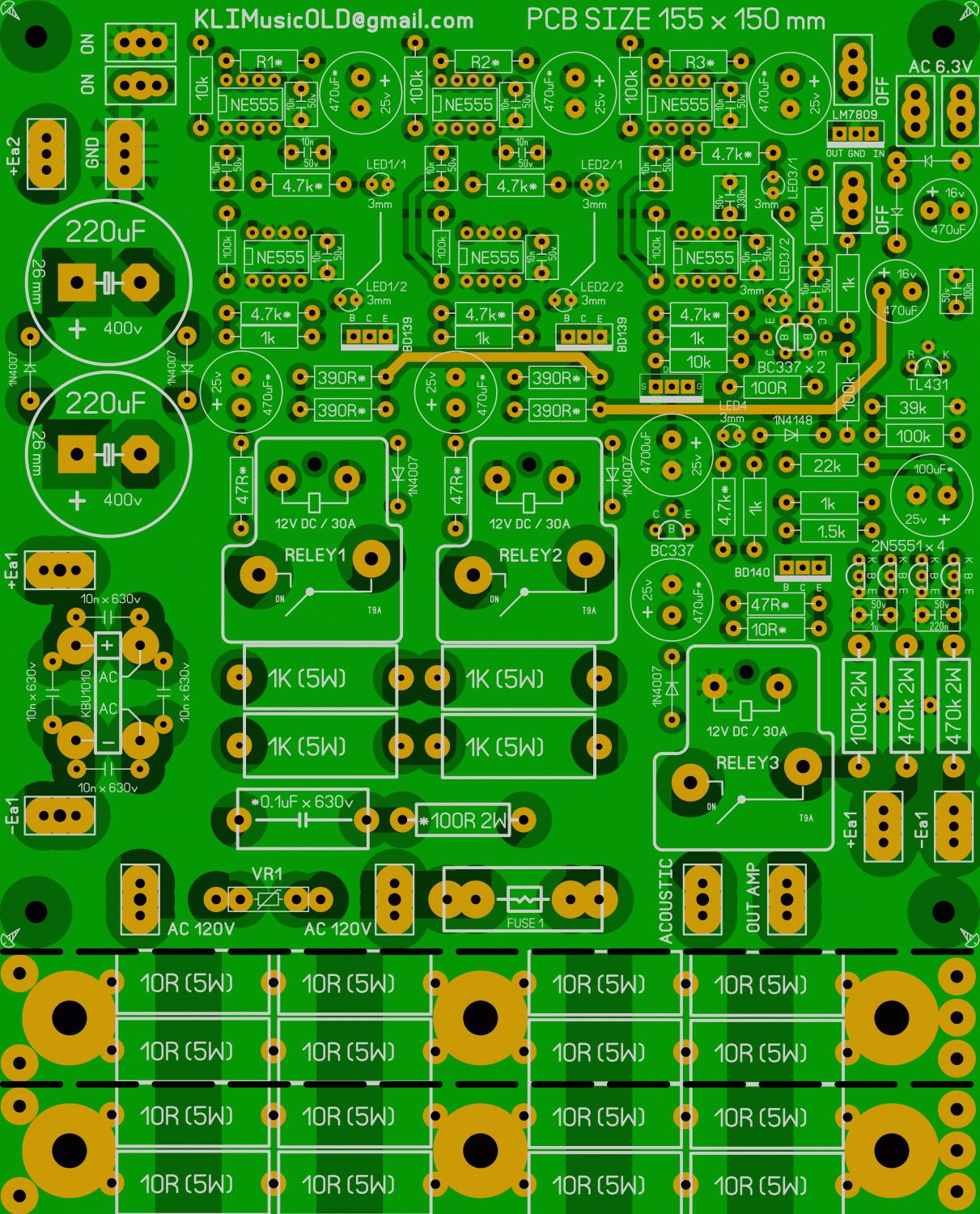

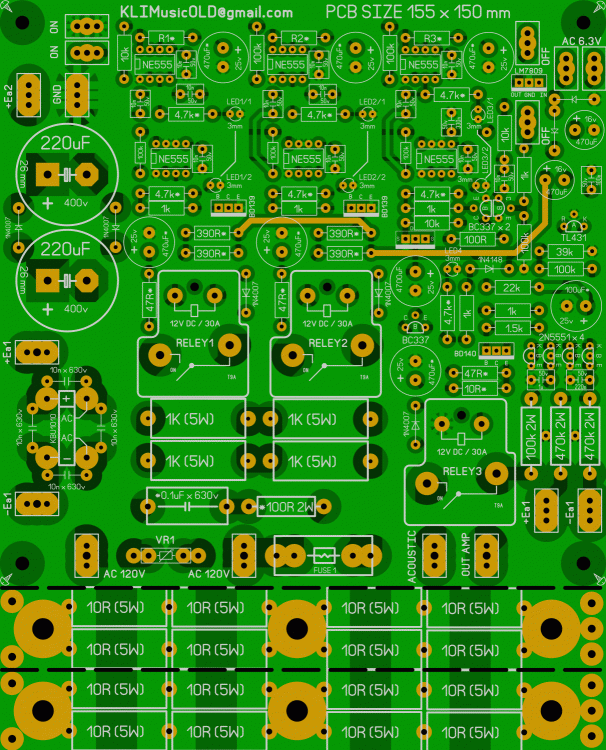

Т.к. сервисная плата проектировалась только в симуляторе, и в железе не собиралась, то требуется уточнение отдельных номиналов деталей...

Я соберу, налажу, и далее все покажу... 😉

Хотя если энтузиасты готовы... то я только рад буду если кто-то соберет раньше меня... И поделится знаниями... 📚

Posted



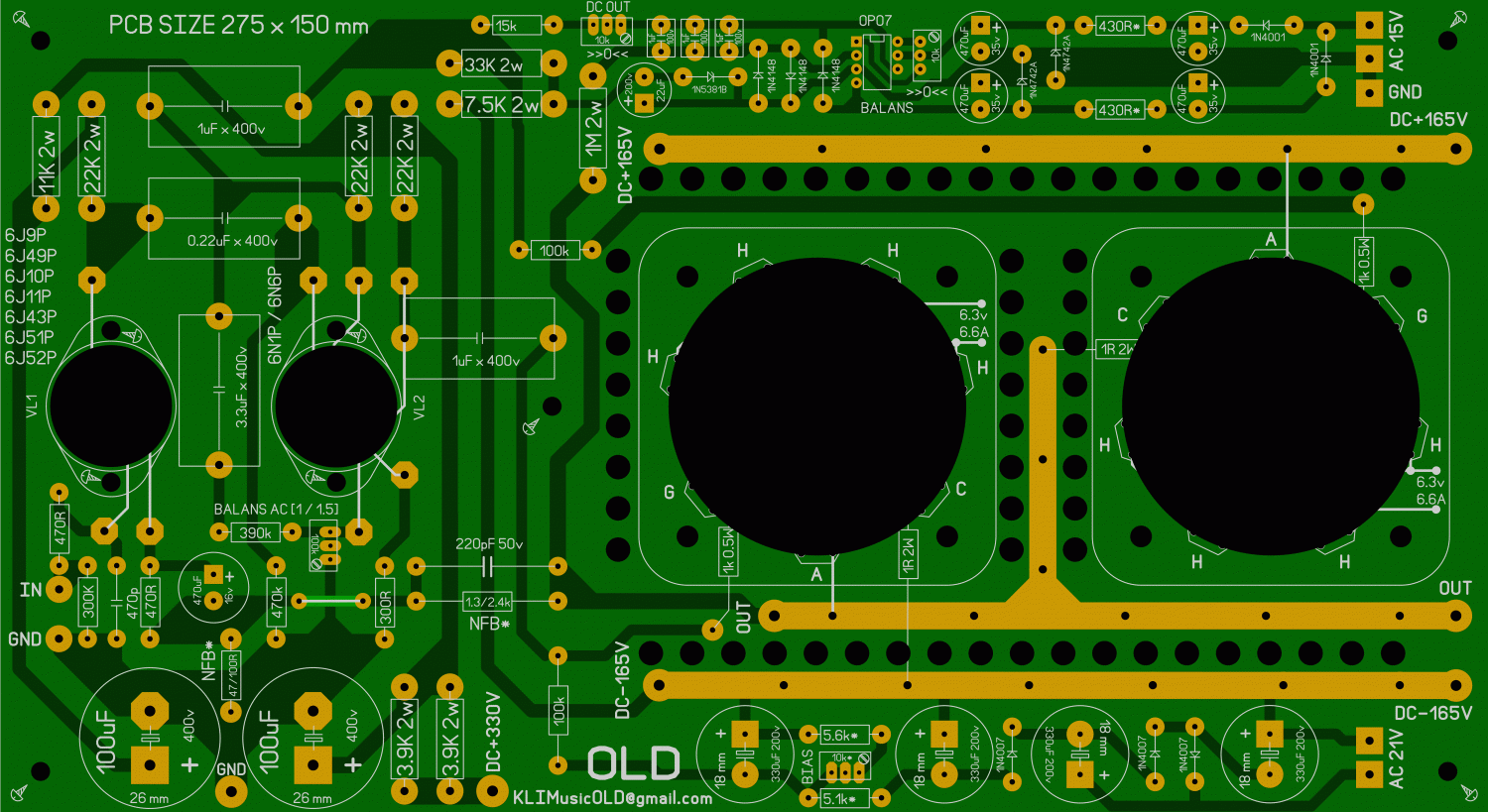

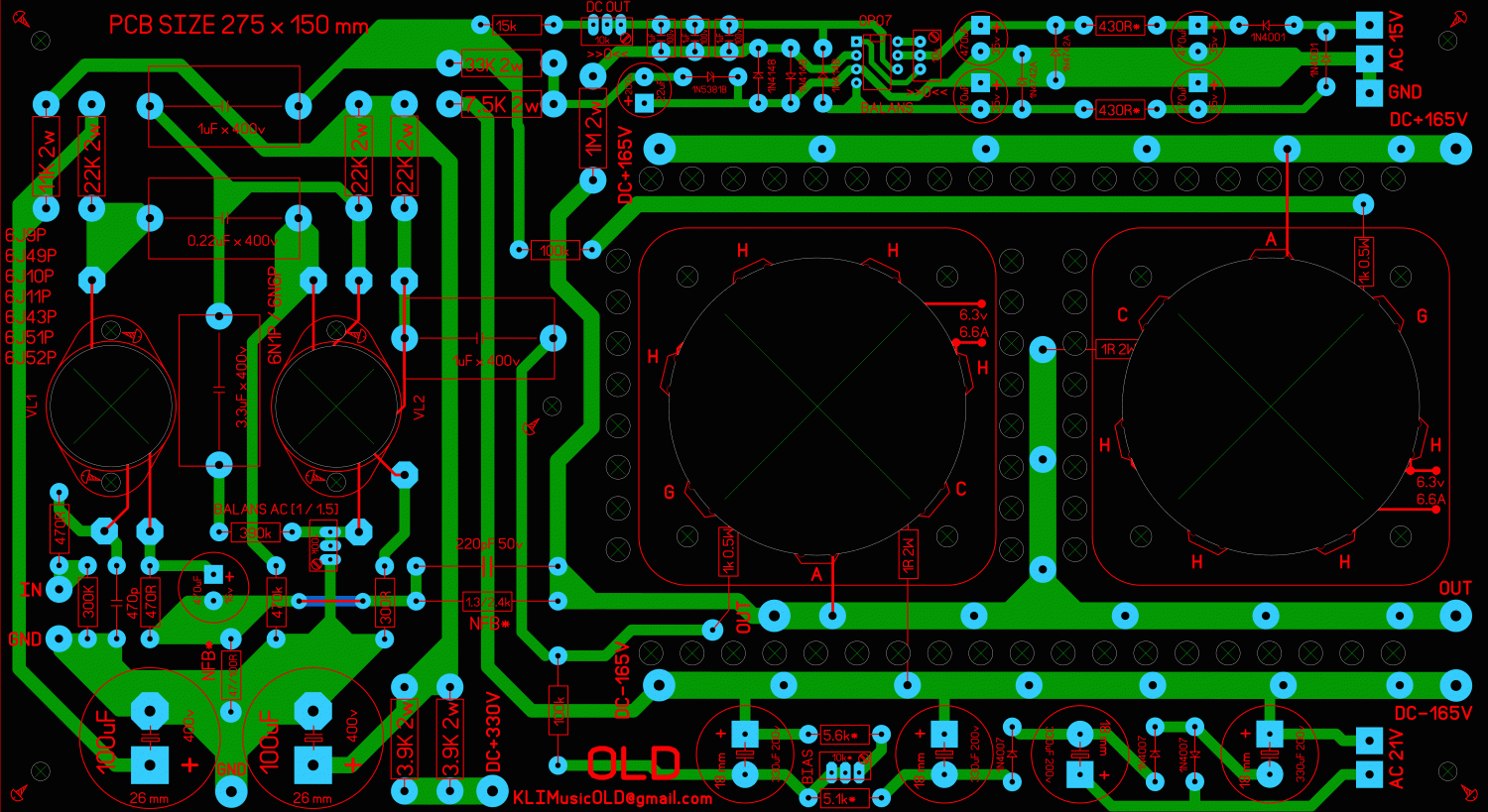

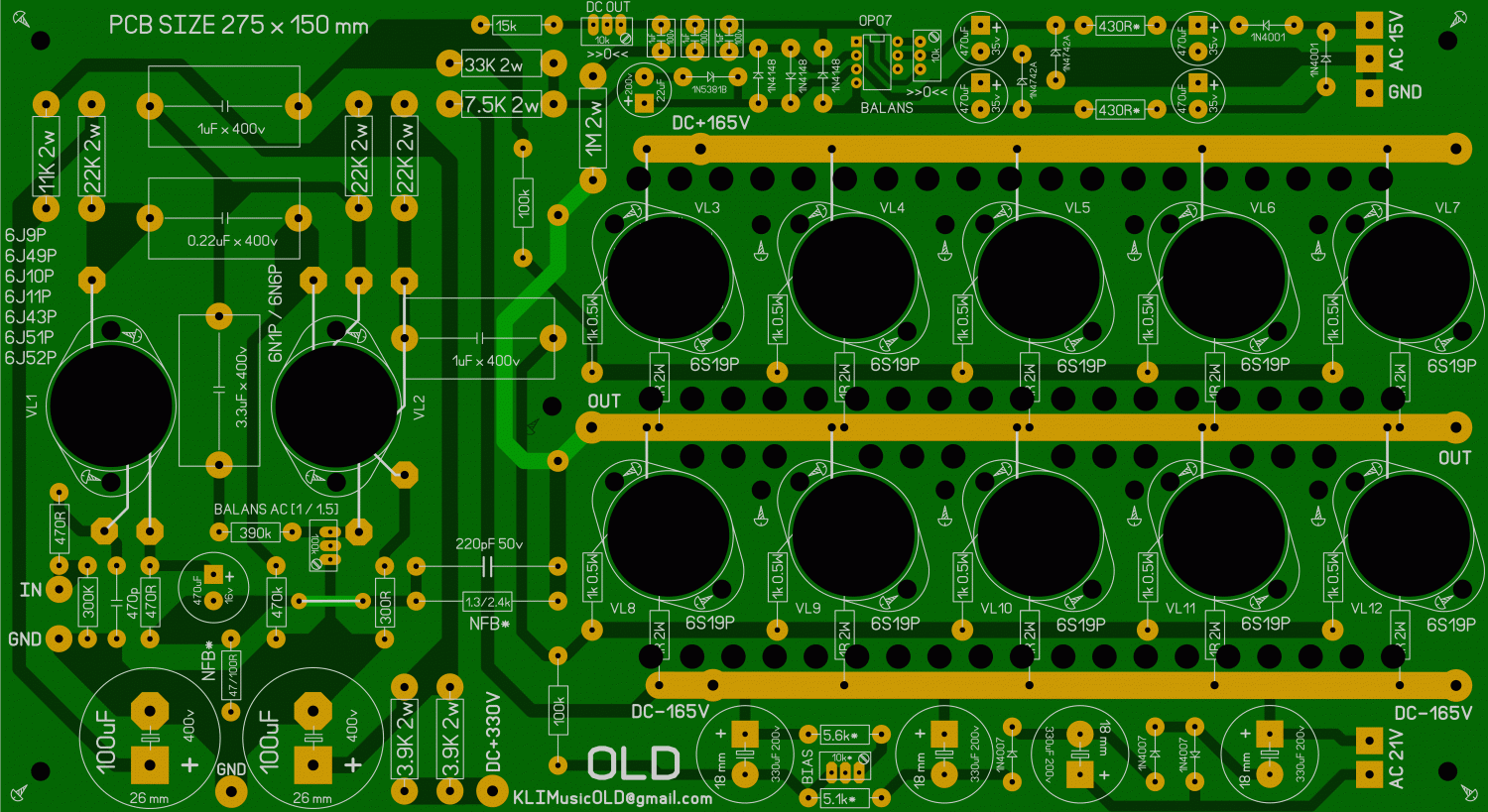

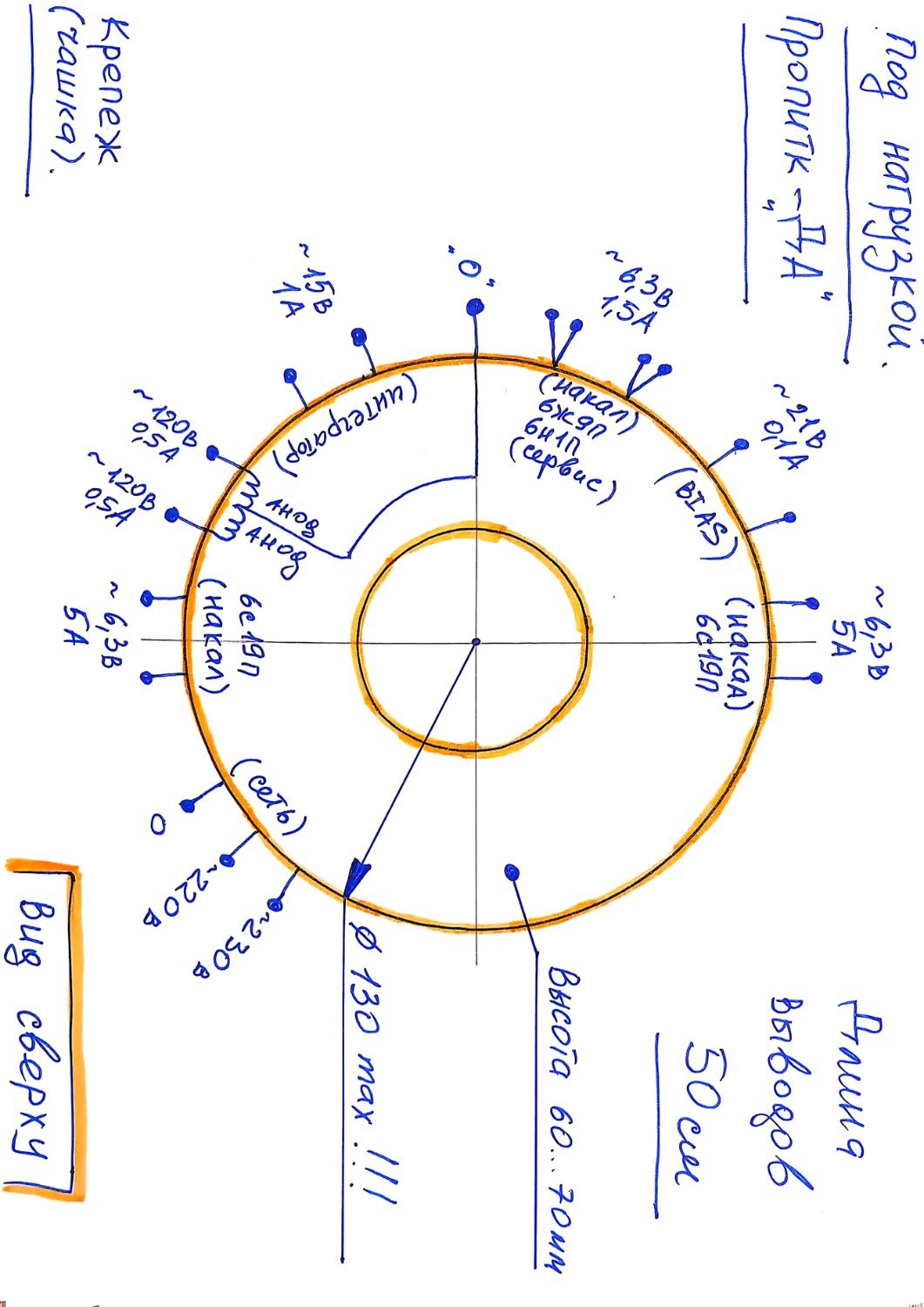

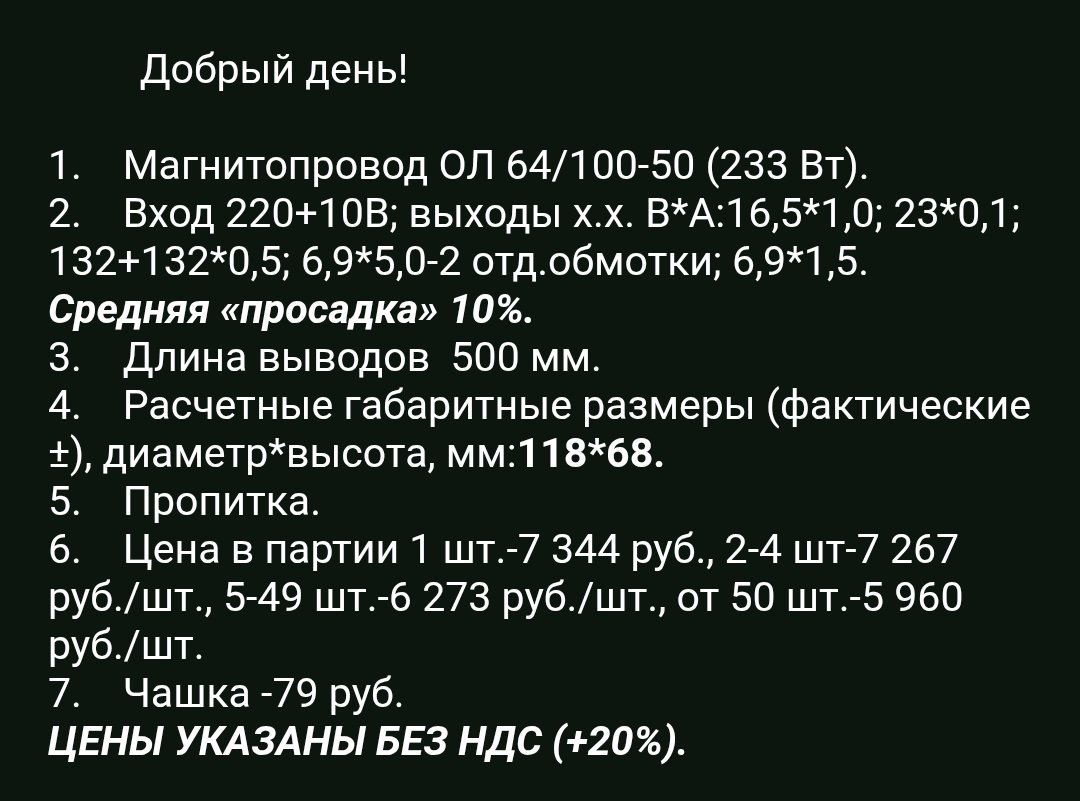

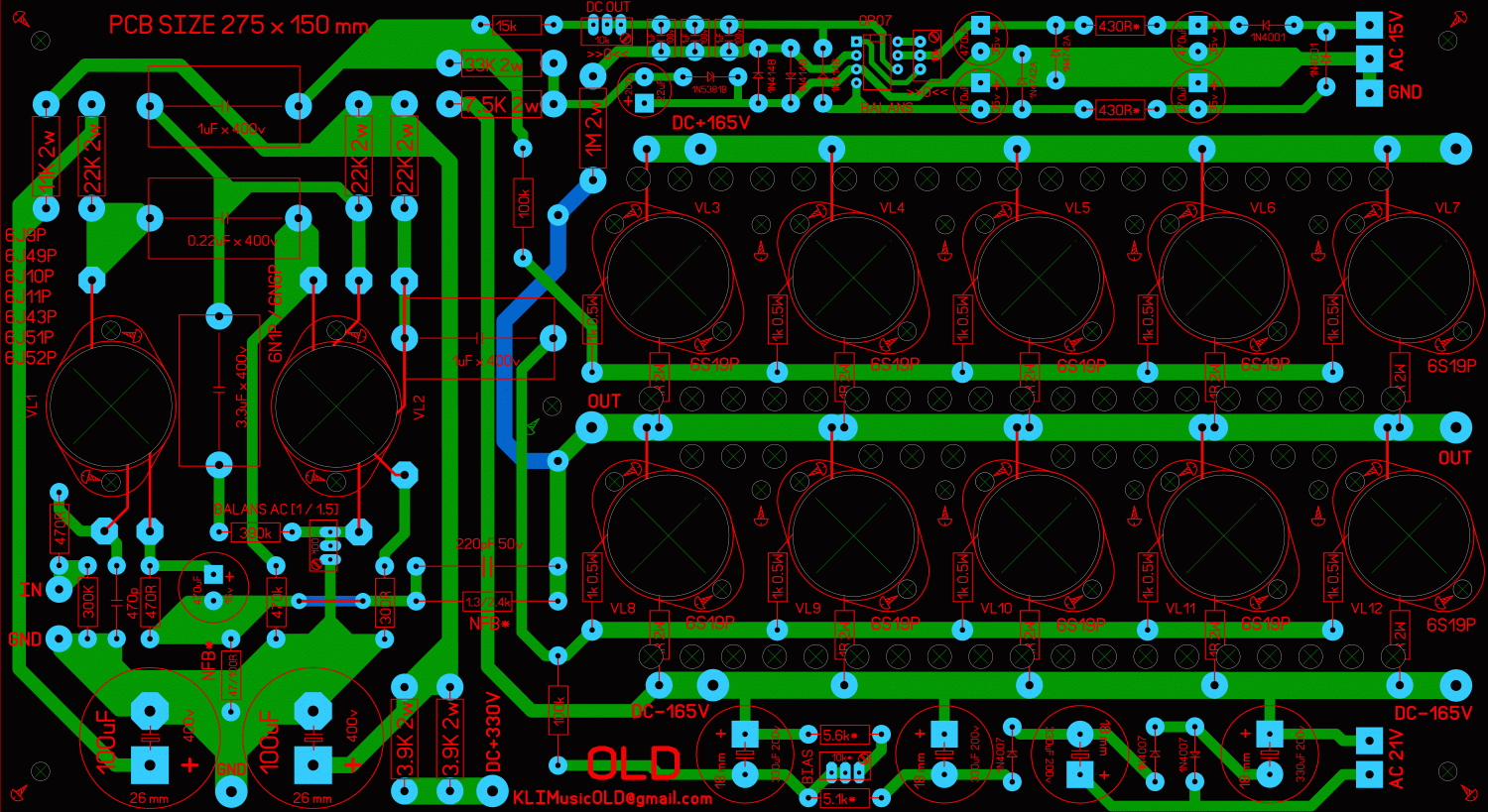

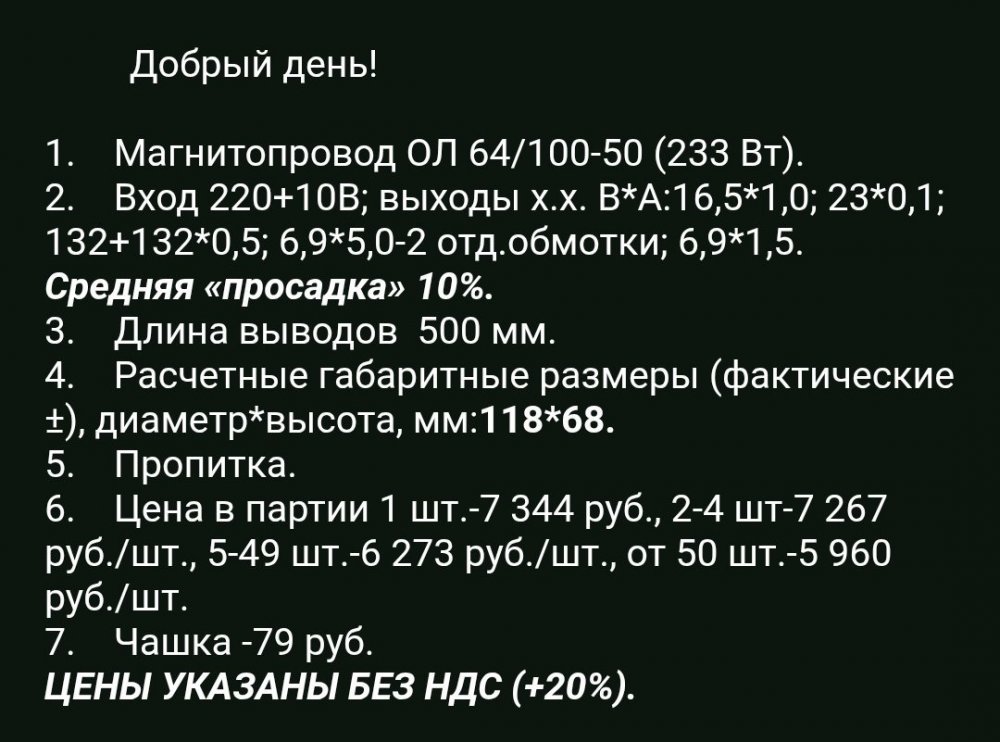

Платы доехали до Сахалина, качество отличное, Климентию от меня и Юрия поклон за хлопоты, мы в игре...

@Климентий, просьба, можно попросить оригинал файла из программы, в которой Вы схему рисовали для данного усилителя?

  • Like (+1) 1
Posted
24 минуты назад, Antur сказал:



Платы доехали до Сахалина, качество отличное, Климентию от меня и Юрия поклон за хлопоты, мы в игре...

@Климентий, просьба, можно попросить оригинал файла из программы, в которой Вы схему рисовали для данного усилителя?

Да, я на следующей неделе вернусь домой, с отпуска и скину файл.

  • Thanks (+1) 1
Posted
В 20.01.2026 в 01:05, CHEL_EV сказал:

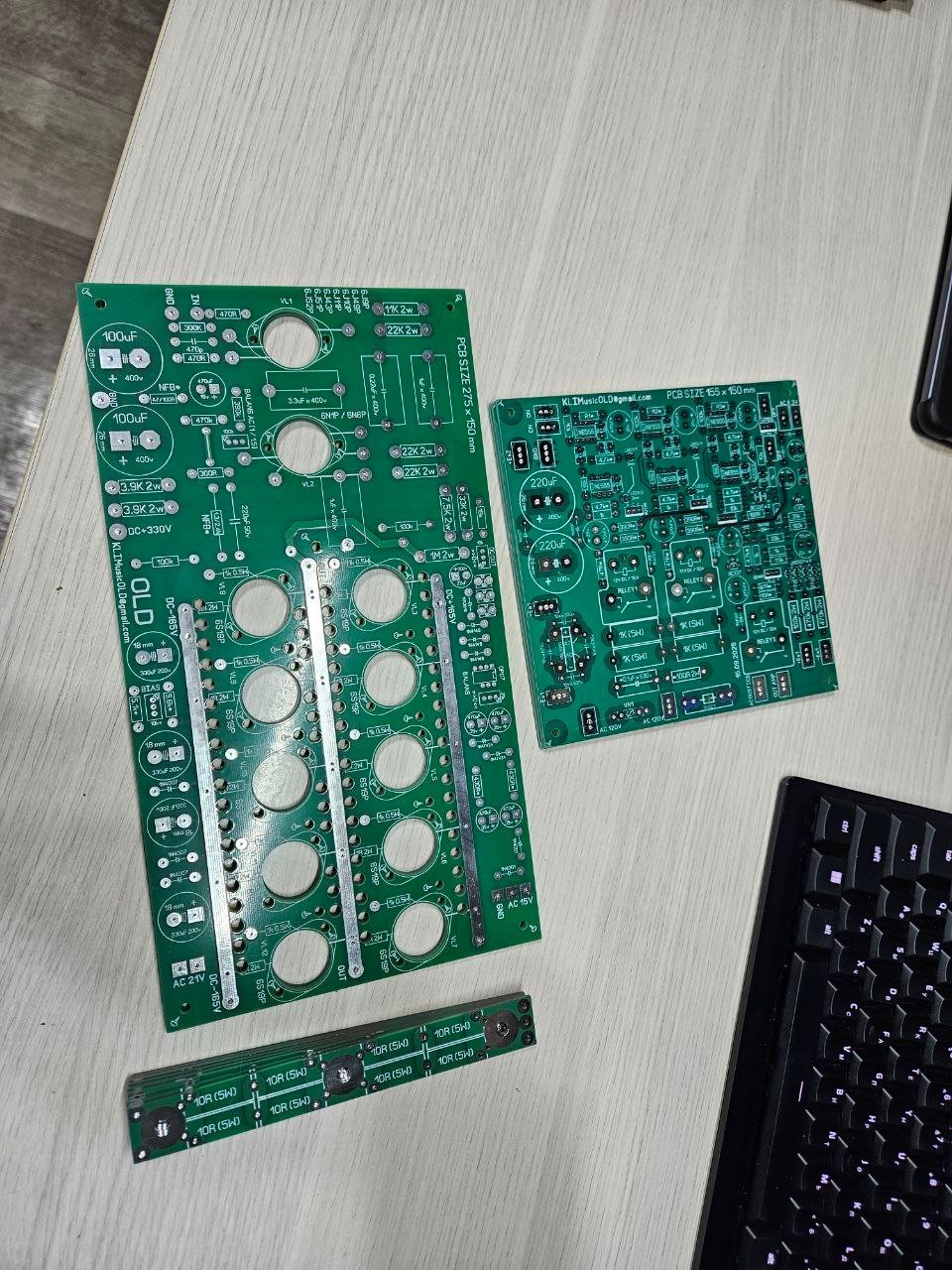

Получил боекомплект от Климентия.

Очень профессионально сделано.

Душа радуется на это смотреть.

Спасибо огромное тебе Климентий, что делишься с нами своими наработками.

Так же радует твой спектроанализатор, который я успел купить до НГ.

Вообшем я рад, очень рад.

С уважением Евгений






Не подскажите где сейчас такие 9Р пальки под лампы приобрести можно?

Posted
34 минуты назад, Antur сказал:

Не подскажите где сейчас такие 9Р пальки под лампы приобрести можно?

У себя в Челябинске пошукаю. Если ещё есть, то отпишусь

  • Thanks (+1) 1
Posted

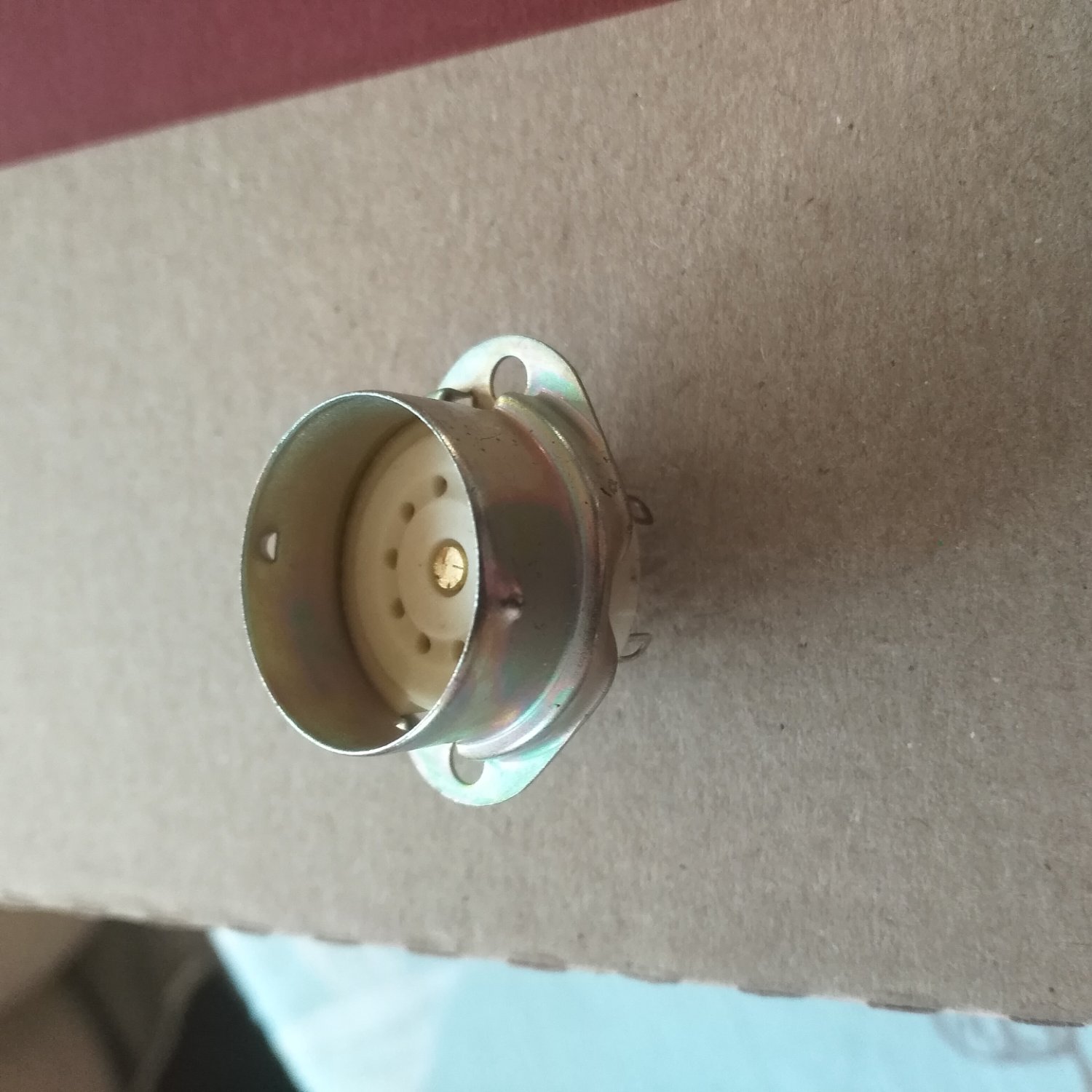

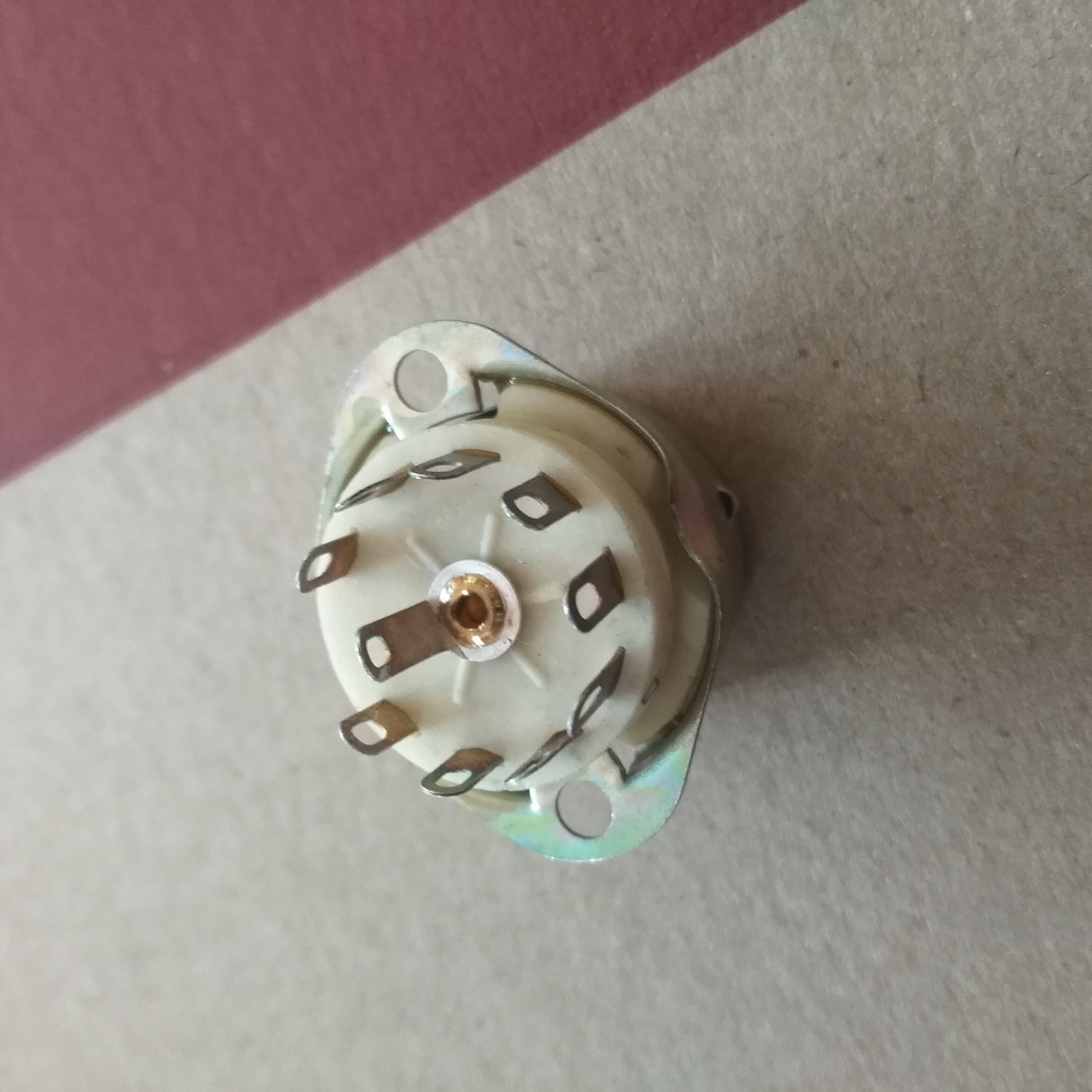

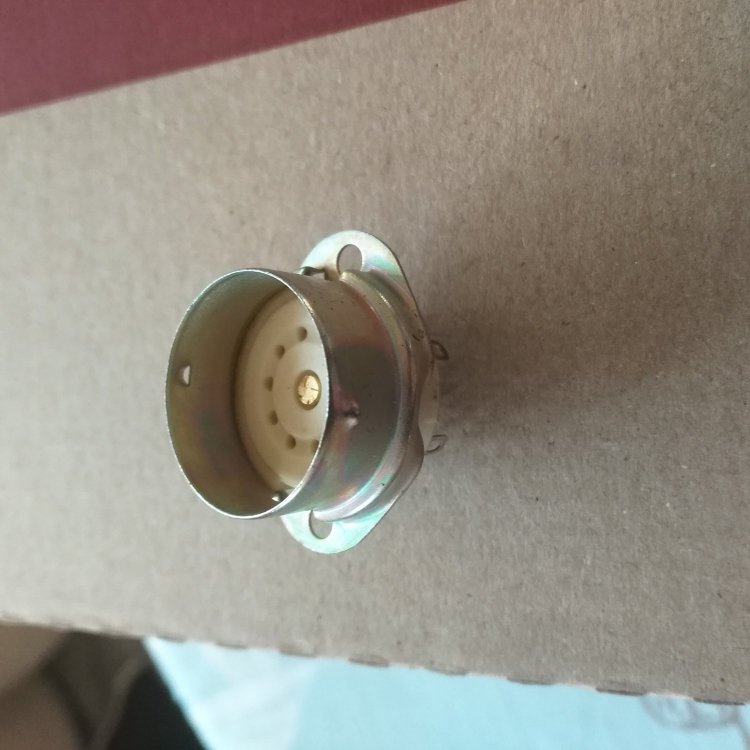

Есть два типа: ПЛ9-2кЭ, с экраном и ПЛ9-1к - без, оба диаметром 17...18мм. А вот ПЛК9(Э)имеют другой диаметр и прямые плоские ноги. Надо уточнить у Климентия, но вроде у него платы под ПЛ9-2кЭ, кривоногие.







Posted
40 минут назад, Stan Marsh сказал:

Есть два типа: ПЛ9-2кЭ, с экраном и ПЛ9-1к - без, оба диаметром 17...18мм. А вот ПЛК9(Э)имеют другой диаметр и прямые плоские ноги. Надо уточнить у Климентия, но вроде у него платы под ПЛ9-2кЭ, кривоногие.







Под ПЛ9 платы, коллега выше фото выкладывал.

Posted
18 минут назад, Antur сказал:

Под ПЛ9 платы, коллега выше фото выкладывал.

Да, именно так.

Панельки я обычно ищу на авито... Там много чего продаётся...

Posted

Друзья, пока у нас есть немного свободного времени, давайте порассуждаем над вопросом настройки фазоинвертора данной схему. Ведь нам нужно иметь примерно амплитуды сигнала на выходе ФИ: 1,5 для верхнего этажа и 1 для нижнего этажа.

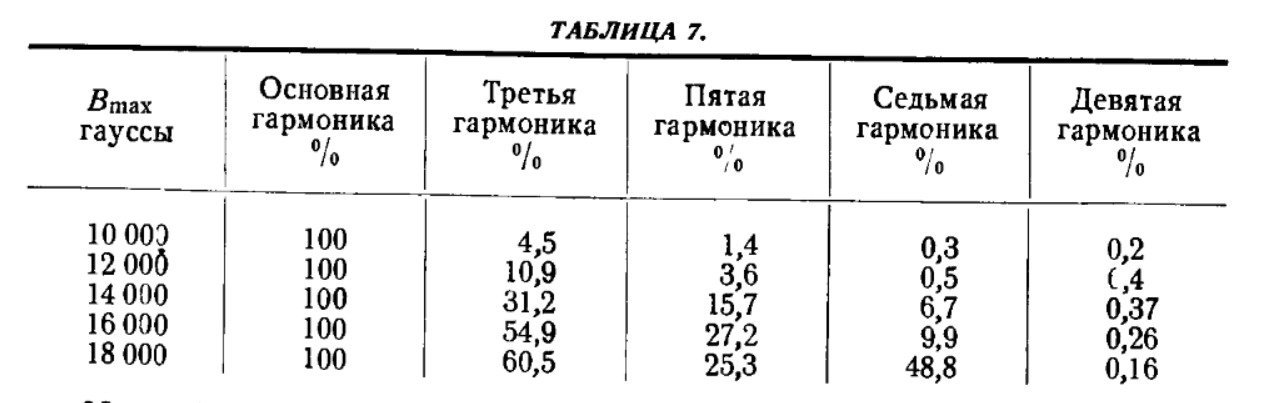

По осциллографу можно настроить точно такие соотношения на выходе фи. Но будет ли это оптимально с учетом разброса параметров ламп? У кого какие мысли по этому вопросу? Нужен максимально простой способ настройки... На Кг ориентироваться на выходе? Но не у всех есть спектроанализатор.

Или к примеру взять сигнал с выхода усилителя и подать на два входа осциллограф и вычесть сигналы, но при этом один сигнал сдвинуть на 180гр (инвертировать)...и добиваться нуля на выходе по разнице сигналов? Если проуволны на выходе усилителя будут равны то разница сигналов будет стремиться к нулю.

У кого какие предложения еще будут?

Posted
В 20.01.2026 в 20:00, Meshochnik сказал:

Комплект получил. Красотища! Спасибо Климентию за инициативу и разработку. Вот теперь мой ПОС-61 с канифолью здесь не применим пожалуй, ... оттирать же потом нужно! У кого какие ништяки (извините за мой французкий) для аккуратной пайки в предпочтении? ...

Спиртом и зубной щёткой, смывается канифоль легко и просто.

Или купите в Китае специальный флюс, по густоте как литол.

Posted

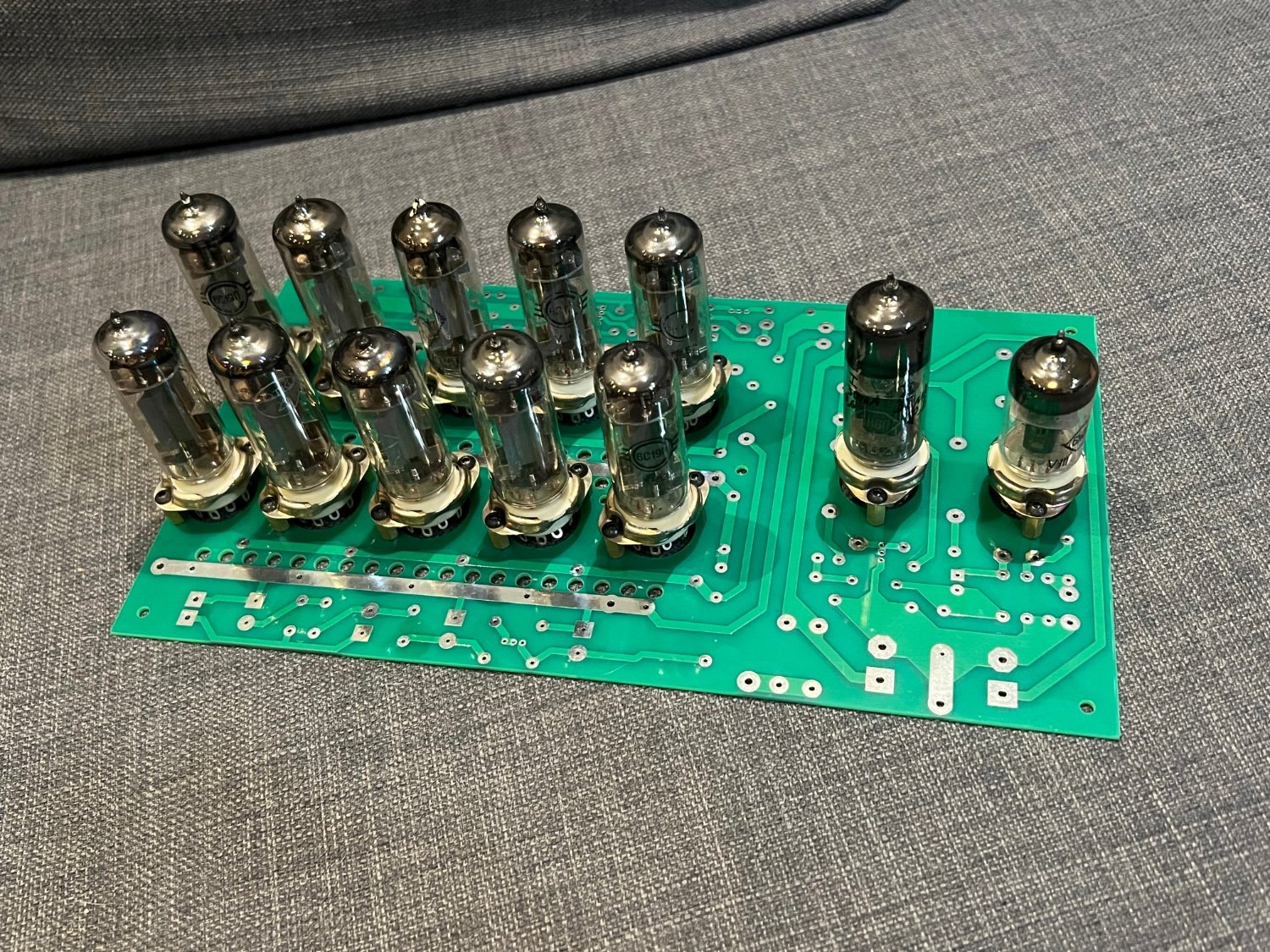

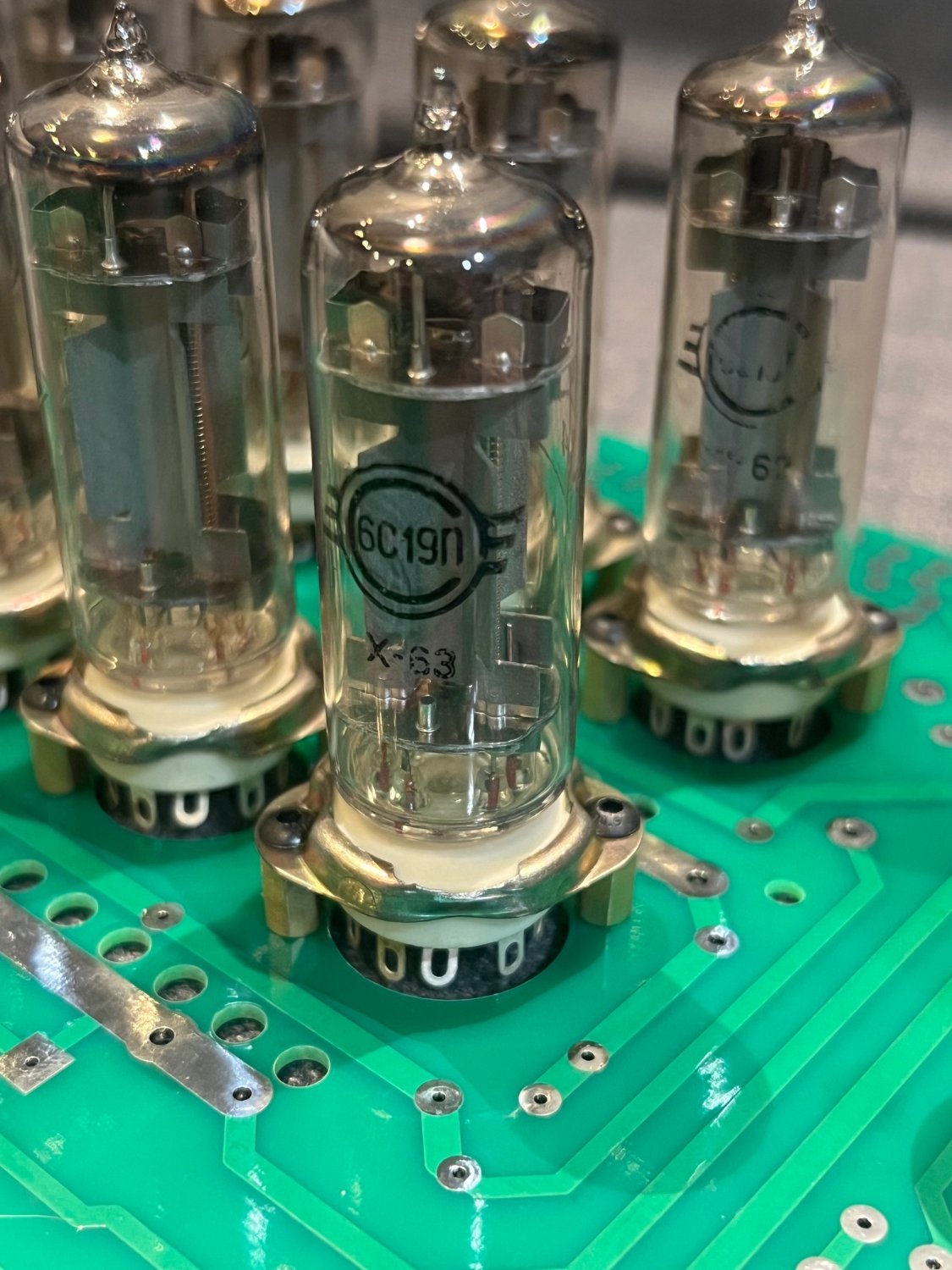

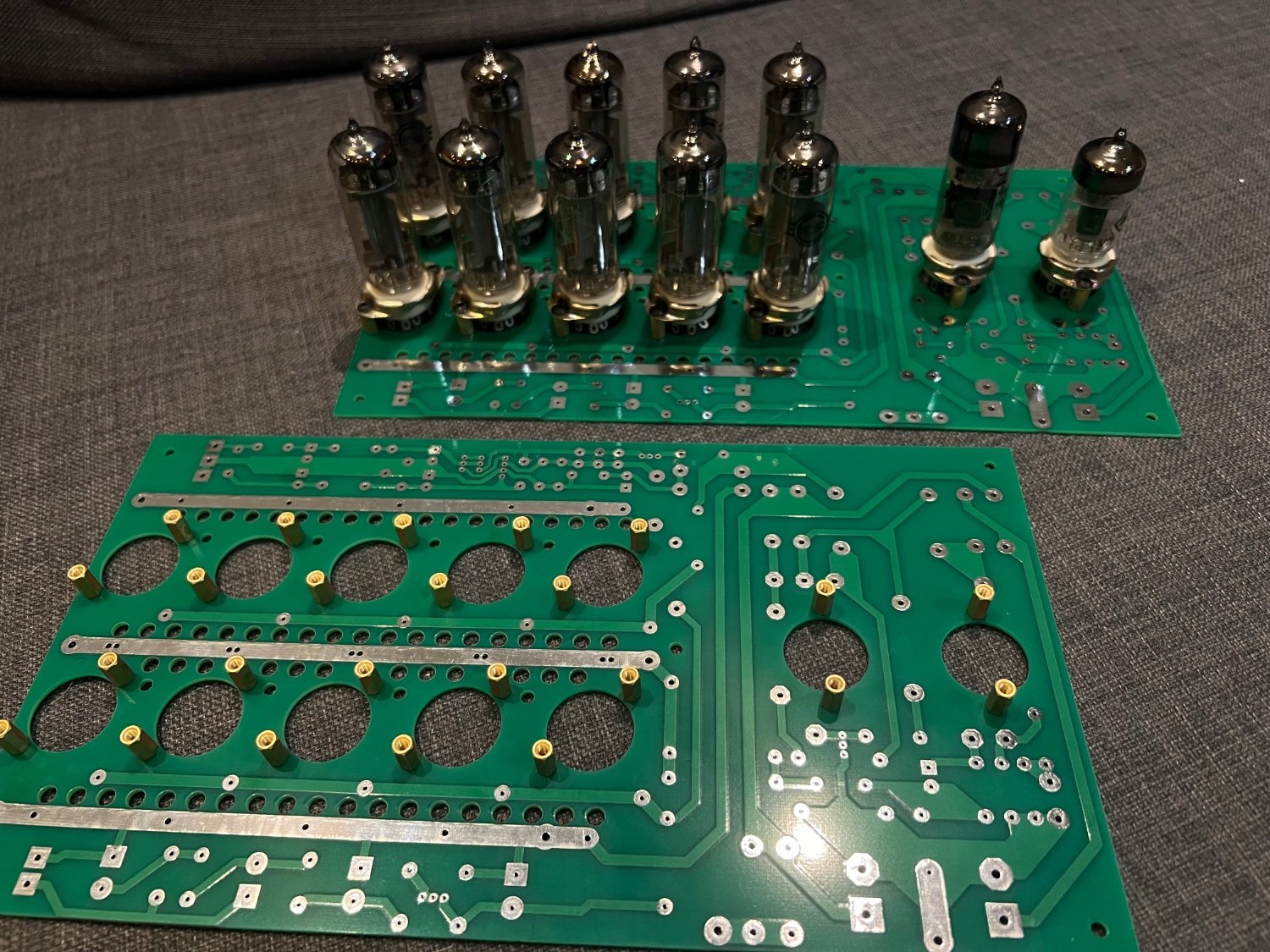

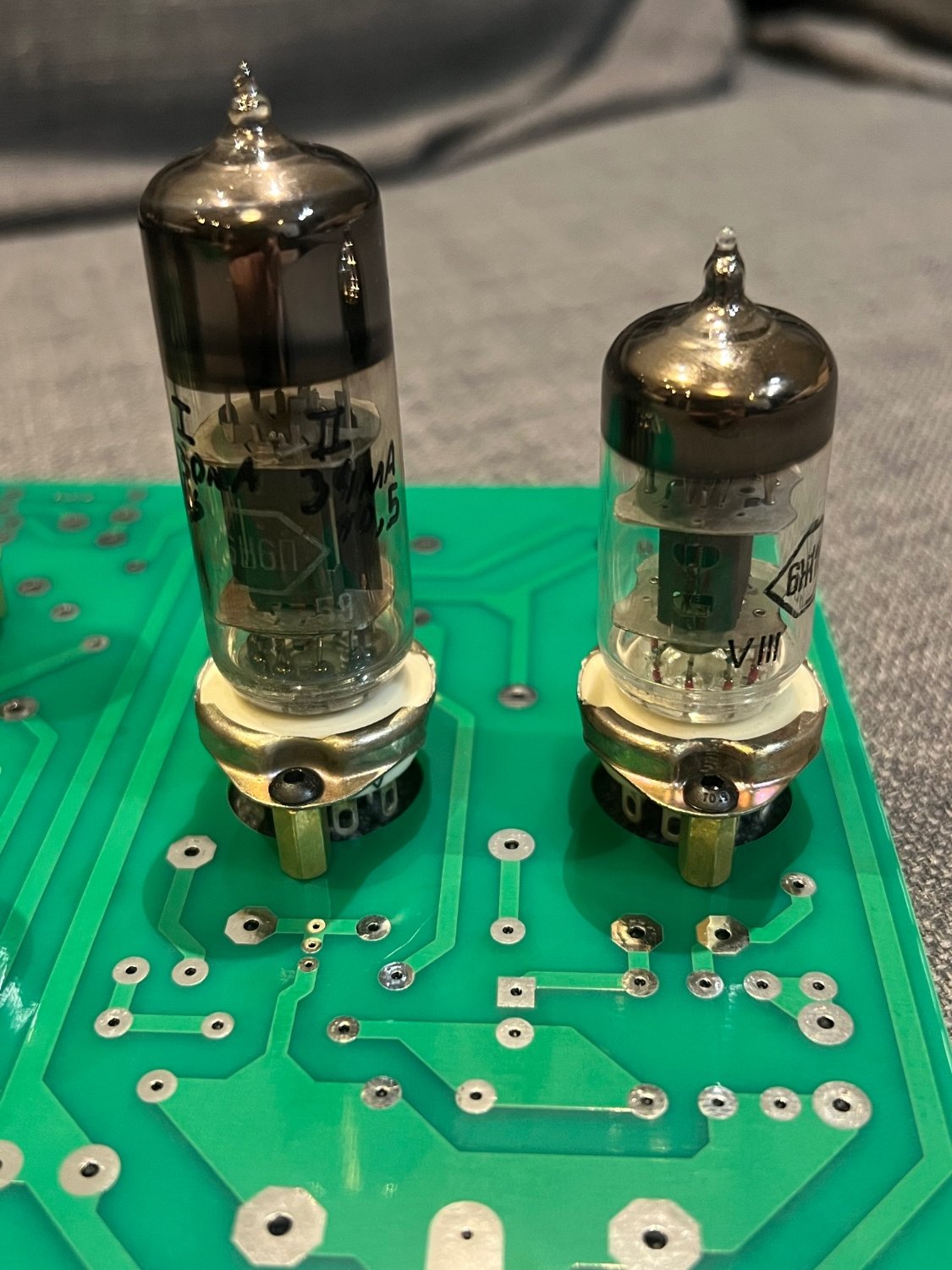

Примерно так решил крепить панельки к плате, через латунные стойки на 10мм, как раз выходит, что и лампа подальше от платы будет и по монтажу можно будет часть обвязки сделать с обратной стороны





  • Like (+1) 4
Posted
1 час назад, W_L сказал:

Примерно так решил крепить панельки к плате, через латунные стойки на 10мм, как раз выходит, что и лампа подальше от платы будет и по монтажу можно будет часть обвязки сделать с обратной стороны






 Вполне разумное решение, главное значительно увеличивается пропускное сечение вентиляционных каналов печатной платы.

Posted
4 минуты назад, Фломастер сказал:

 Вполне разумное решение, главное значительно увеличивается пропускное сечение вентиляционных каналов печатной платы.

Да, именно так, да и панелька заодно будет обдуваться, хоть охлаждать ее и ненужно, но воздуха будет проходить через все это дело явно больше

Posted

Думаю когда данный вариант на 6С18С буду делать, между панелькой и винтом дополнительно фторопластовые шайбы проложу, чтобы керамика не лопнула при нагреве

  • Like (+1) 1
Posted
2 часа назад, W_L сказал:

Примерно так решил крепить панельки к плате, через латунные стойки на 10мм, как раз выходит, что и лампа подальше от платы будет и по монтажу можно будет часть обвязки сделать с обратной стороны





Панельки ч лампами полностью будут из корпуса выступать? Или плату придется опускать пониже на длинных стойках чтоб панельки внутри корпуса остались... Не очень красиво их наружу вытаскивать...

Posted
3 минуты назад, Климентий сказал:

Панельки ч лампами полностью будут из корпуса выступать? Или плату придется опускать пониже на длинных стойках чтоб панельки внутри корпуса остались... Не очень красиво их наружу вытаскивать...

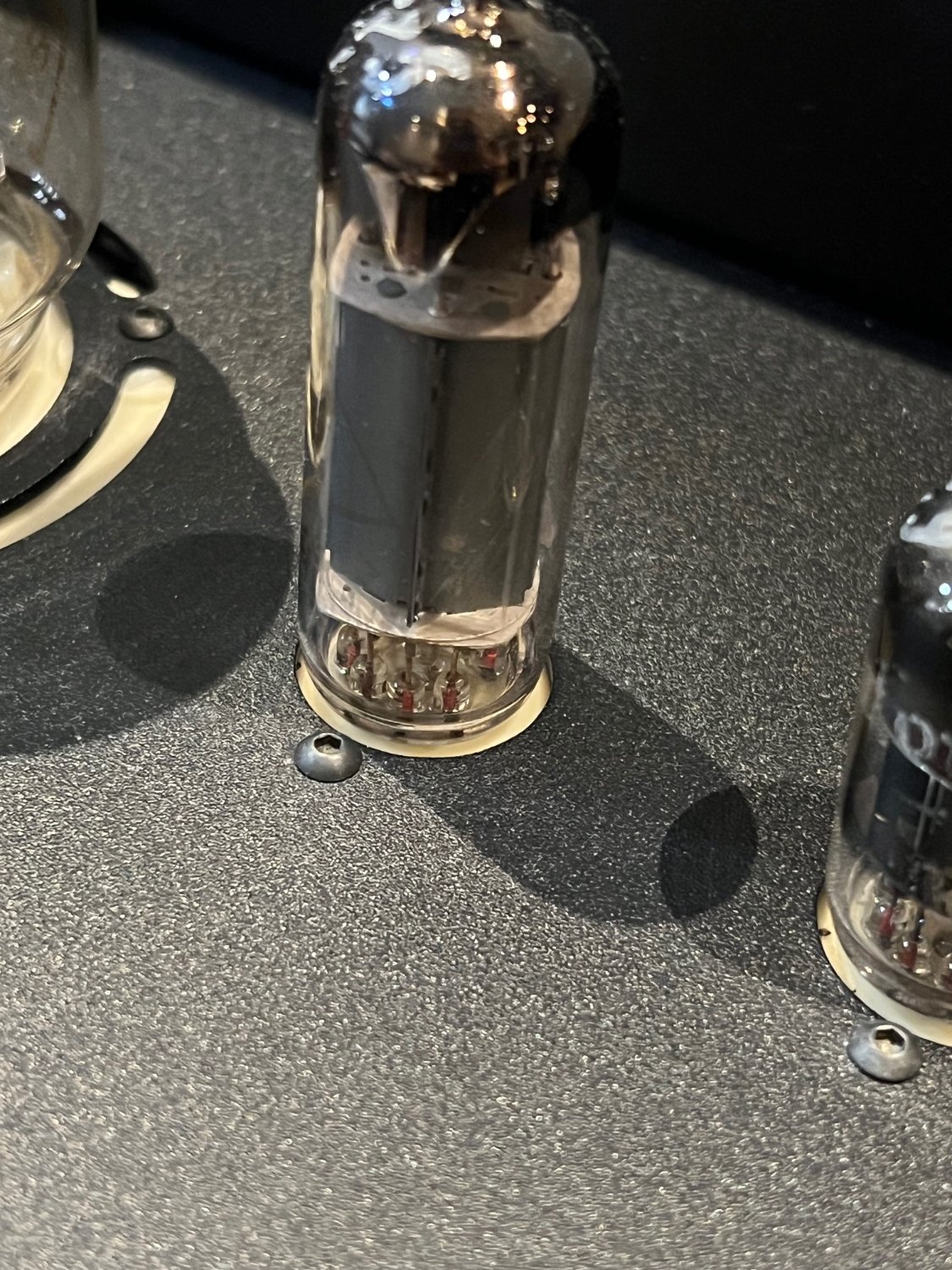

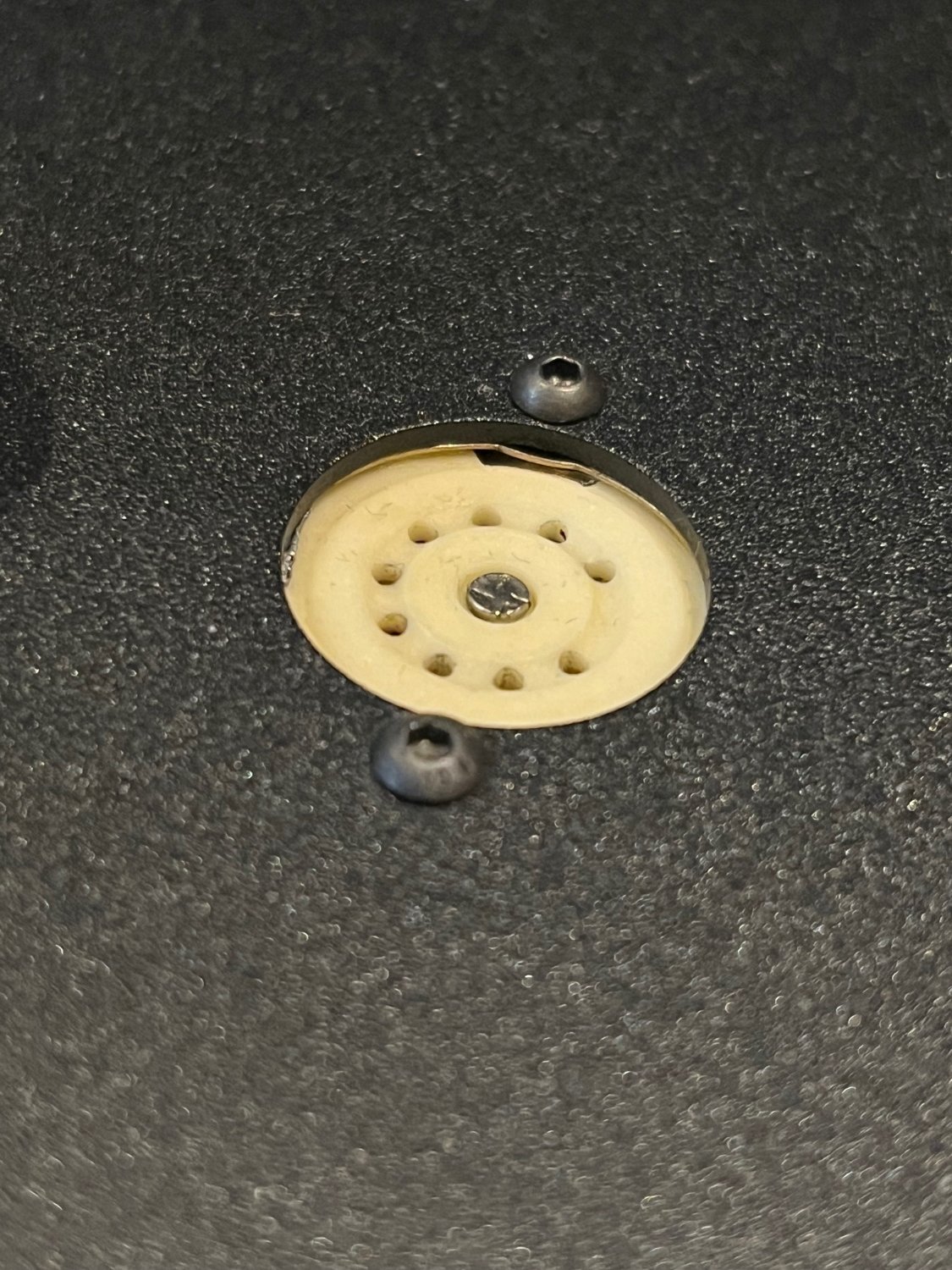

Снаружи только лампы и ничего более, все будет ровно так же, как в моем унч на 6С33С



  • Like (+1) 1
Posted
23 минуты назад, W_L сказал:

Снаружи только лампы и ничего более, все будет ровно так же, как в моем унч на 6С33С



Между корпусом и панелькой еще встает стойка дополнительная?
