Recommended Posts

Posted
3 часа назад, СЮТ сказал:

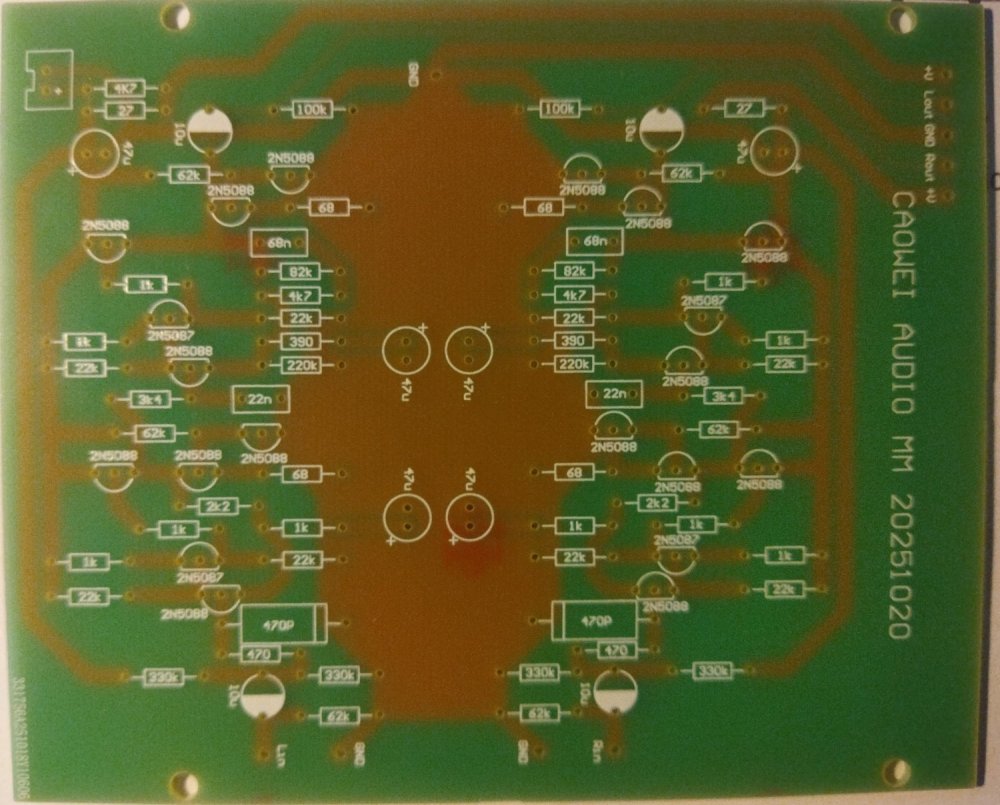

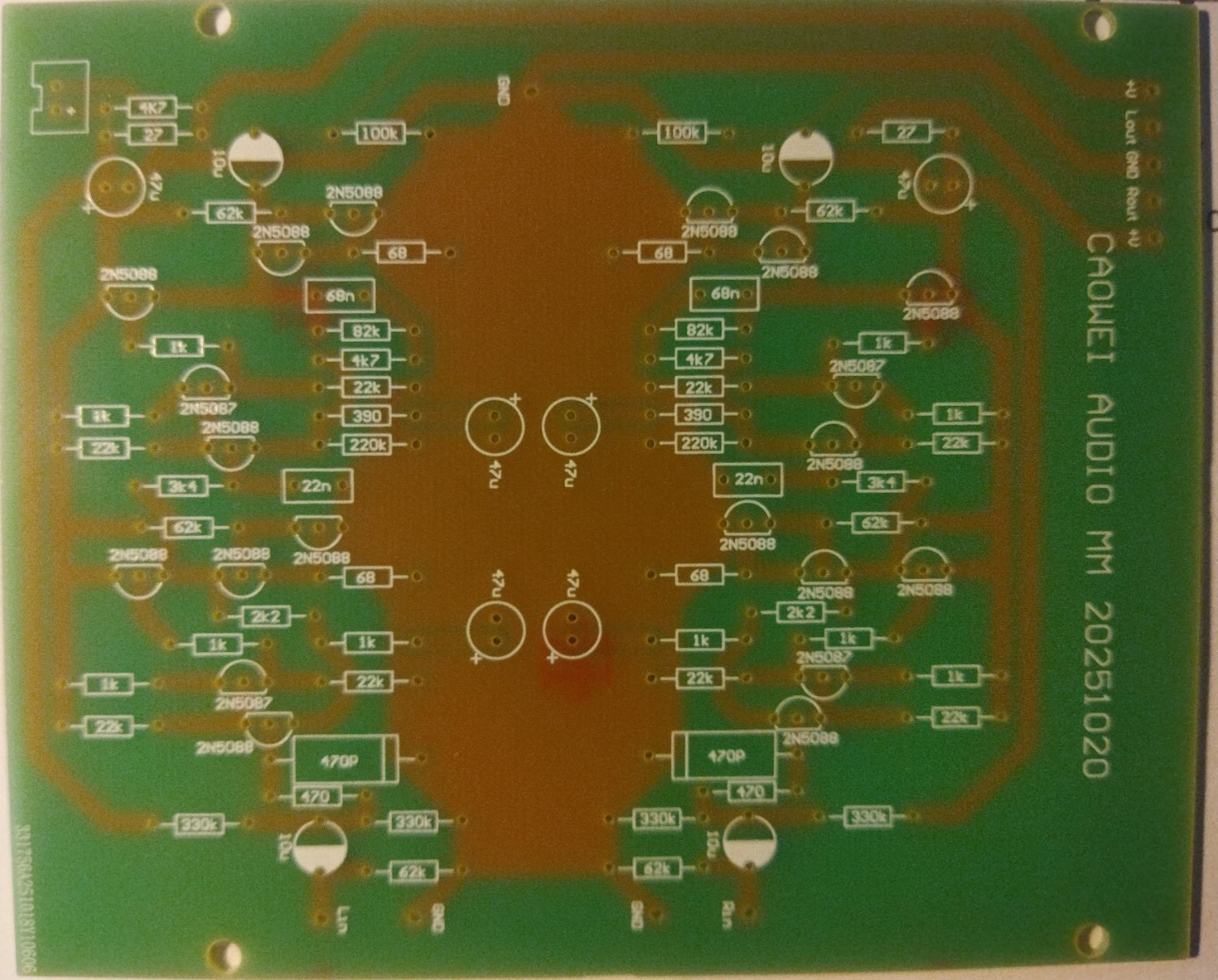

Вот схема и скан китайской печатки:






Кто рискнёт и сможет нарисовать красивую печатку для одного канала?))...

А я тем временем спаяю то, что есть и сообщу режимы и параметры...

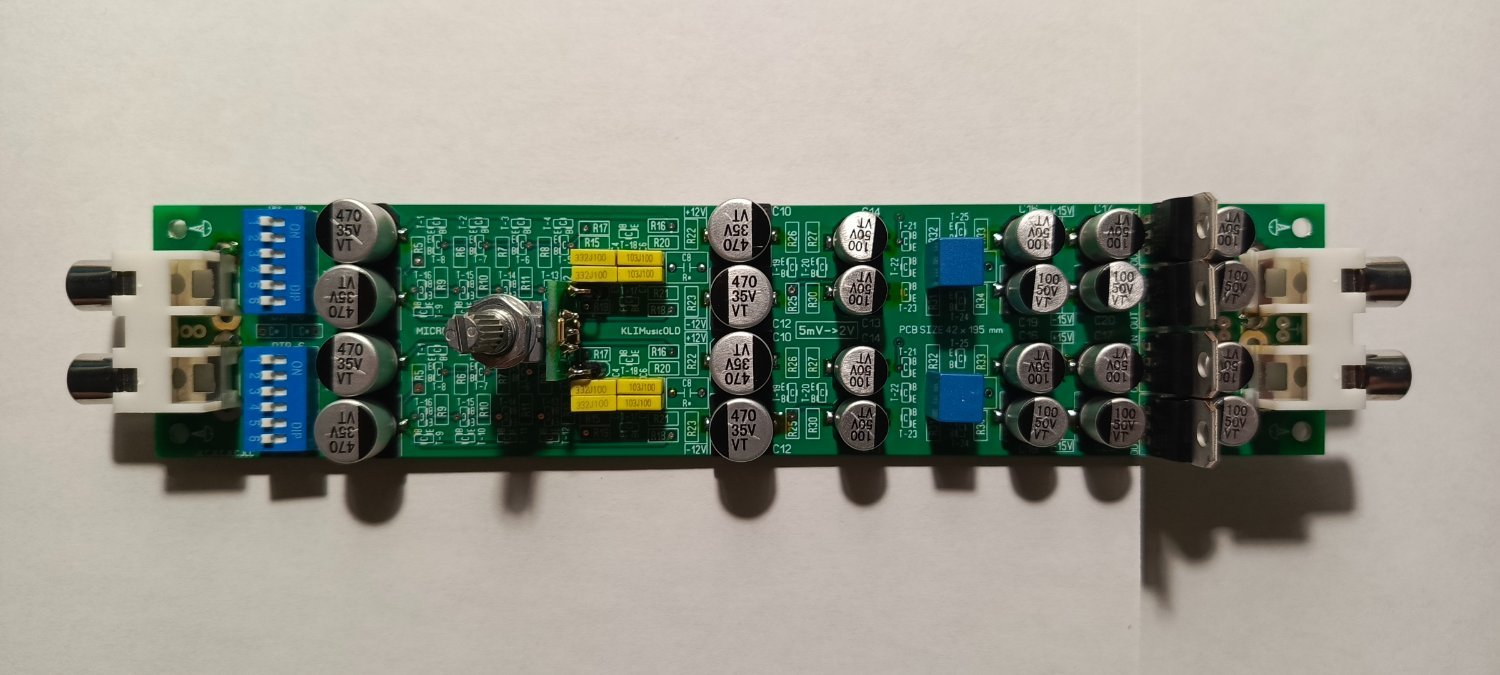

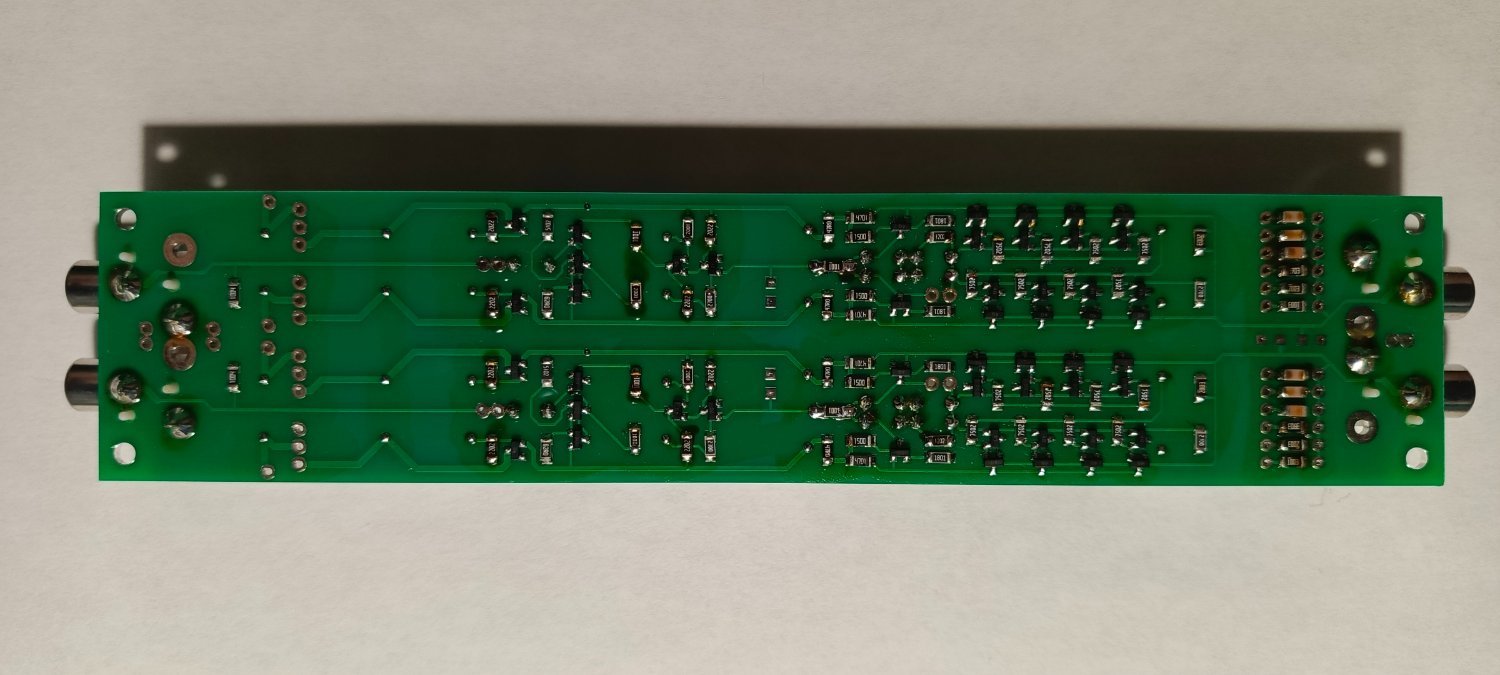

Я проектировал симбиоз naim & supra в SMD исполнении... Получилось очень компактно...на плате 2 канала и блок питания стабилизированный... Для каждого канала раздельный...

Можно часть супры заменить на входной каскад naim на печатке и получится красивая печатка SMD наим...



  • Like (+1) 1
  • Smile 1
Posted

Нет, смд не моя тема, слаба мартышка на глаза стала))...

Да и запас выводных деталей просто огромен, куда их девать?

Вставлять микро платы в вертушки - тоже затея глупая, на мой взгляд...

Posted
15 minutes ago, Климентий said:

Я проектировал симбиоз naim & supra в SMD исполнении... Получилось очень компактно...на плате 2 канала и блок питания стабилизированный... Для каждого канала раздельный...

Нормально, пайка с одной стороны и ремонтировать удобно (хотя чего там ремонтировать)? Удивительно, что шелка со стороны smd нет, зачем надписи на противоположной стороне платы? Электролитов мало, разумно поставить все в одной ориентации... как, в общем и с другими компонентами. DFM. Зажимать размер, без принципиальных ограничений, типа ретрофита, не стоит. Но не принципиально.
Китайская печатка препятствует получению характеристик? Нет?
Если техник технику не трогает, техника техника не подводит.
Относительно глаз, рано или поздно, но оптика помогает. Некоторые всю жизнь живут Вот если руки отказывают...

Posted
В 25.01.2026 в 15:43, СЮТ сказал:

Купил себе из детского любопытства ММ и МС вариант, надо найти время на сборку, только раздражет симметричность каналов на плате!

Если не интересует аутентичность, если можно так говорить о китайской копии, то стоит немного поработать над схемой. На мой взгляд, в исходной схеме маловат коэфф. усиления и его распределение между каскадами не рационально. Первый каскад должен иметь усиление 20дБ, на мой  взгляд это оптимально для подобных схем.

Posted

Добрый день, Сергей Юрич. Давно мечтал сравнительно сшибить одинаковые корректоры с разными принципами питания - "классику" и импульсник: люди всё чаще утверждают, что в некоторых случаях каменные источники звучат вполне конкурентно, а уж что до удобства, тут и разговоров нет. Очаровал компактненький импульсный БП в "Пантере". Если не секрет, не подскажете, где такие берут? Вдруг можно такие купить и/или заказать. Интересует как анодное, так и накал. Заранее спасибо.

Posted
1 час назад, Евлампий 2 сказал:

Добрый день, Сергей Юрич. Давно мечтал сравнительно сшибить одинаковые корректоры с разными принципами питания - "классику" и импульсник: люди всё чаще утверждают, что в некоторых случаях каменные источники звучат вполне конкурентно, а уж что до удобства, тут и разговоров нет. Очаровал компактненький импульсный БП в "Пантере". Если не секрет, не подскажете, где такие берут? Вдруг можно такие купить и/или заказать. Интересует как анодное, так и накал. Заранее спасибо.

Приветствую, Михаил!

Вот здесь они растут:


https://aliexpress.ru/item/4001003220219.html

Только слабенькие они, по накалу  более 2 А грузить не советую, зато плавный старт анодного!

Posted

Пару лет назад десяток обошёлся мне в десятку. То есть по штуке за штуку. Кстати, они есть с подстройкой напряжения и без. Два минуса: один минус, то есть один общий провод анодного и накального, и второй - регулируется всё одновременно. Ну а в тех, что без подстроечника на плате - не регулируется вовсе.



Posted

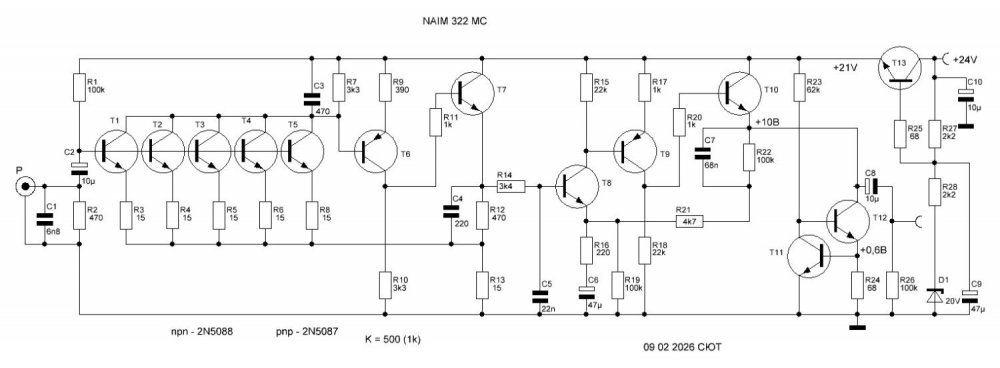

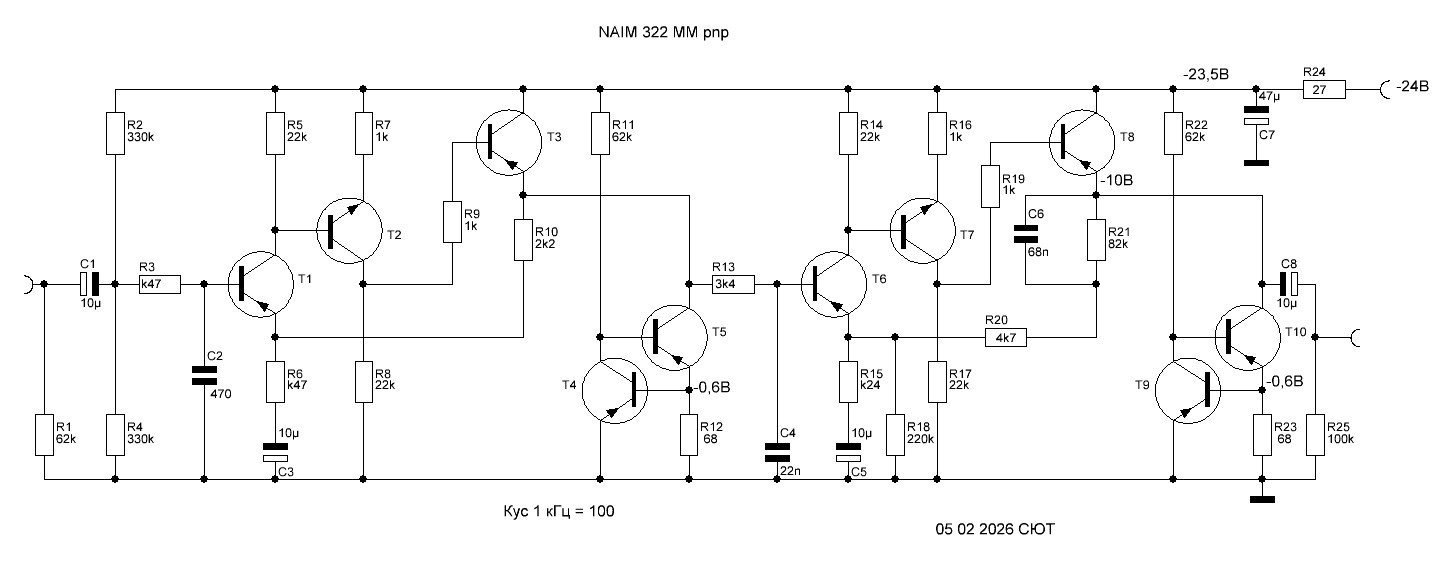

Вариант Naim 322 на pnp триодах, в основном, с режимами с китайской платы, собранной на 2N5088, 2N5087:




Китайка работает как часы, никакого возбуда, шума тоже нет, резисторы прецизионные, выводы не магнитятся, только чутьё поднял, было около 40 на 1 кГц.

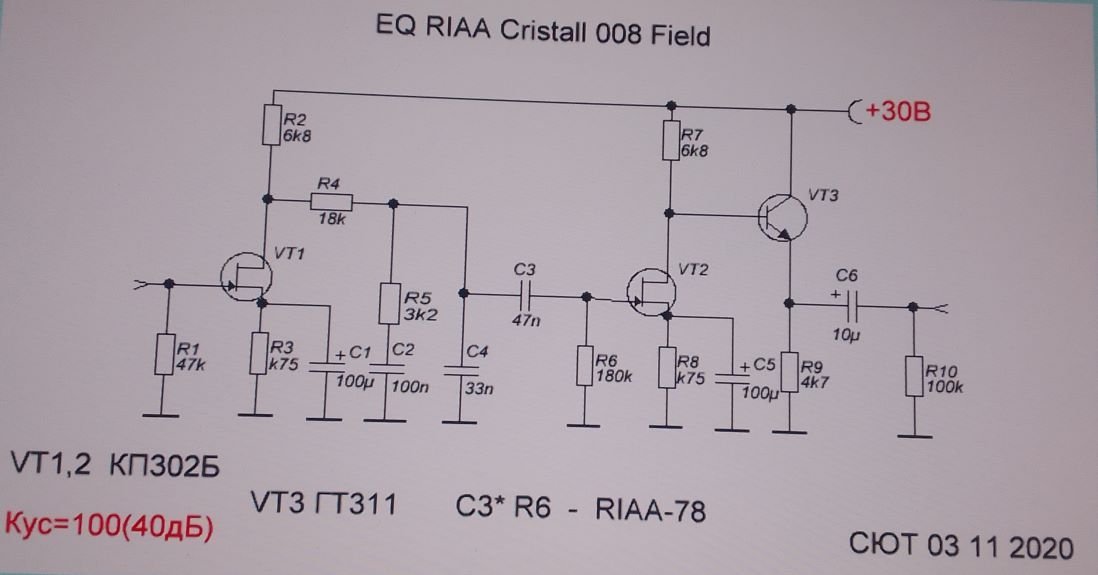

Почему на pnp - планирую сделать эту схему на ГТ313-311 (П416, ГТ311) триодах...

  • Like (+1) 1
Posted

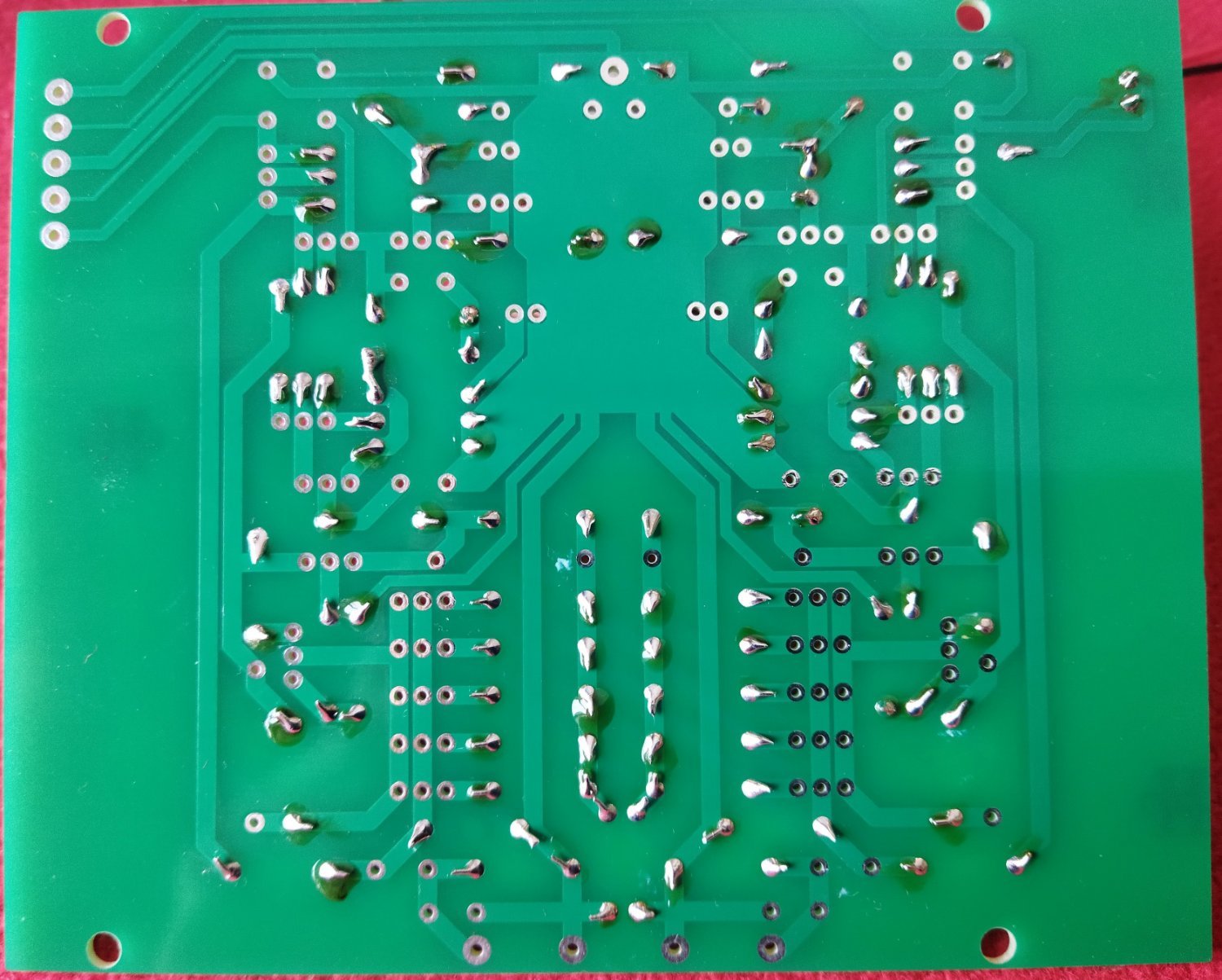

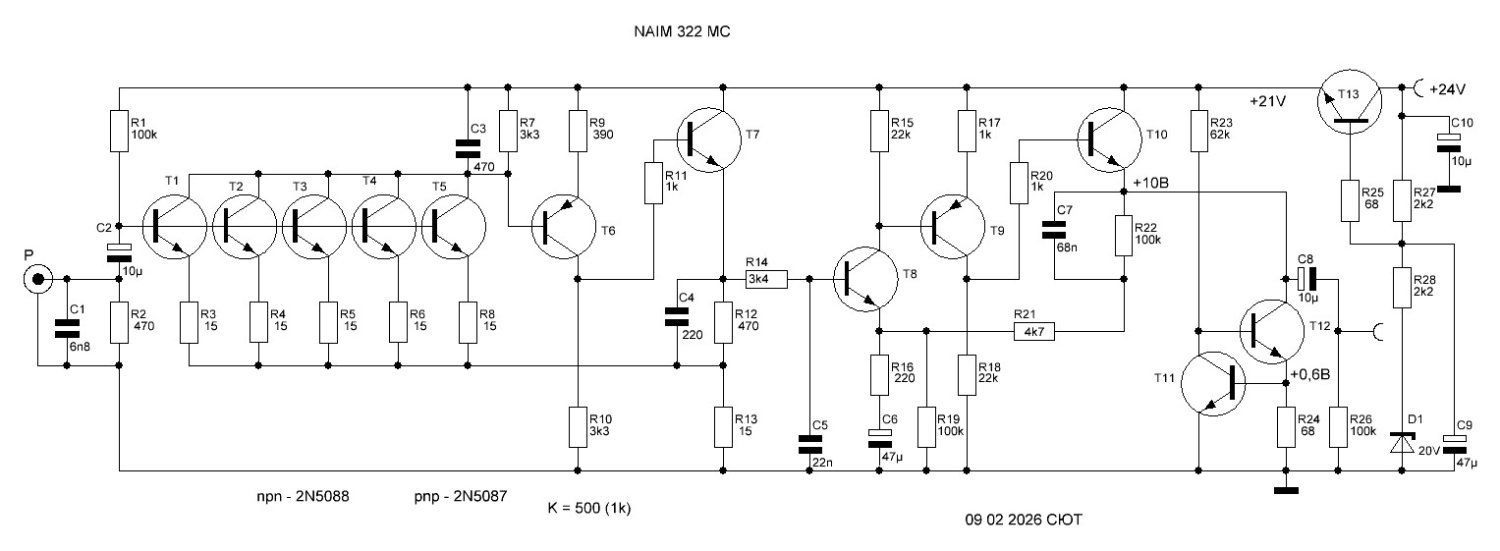

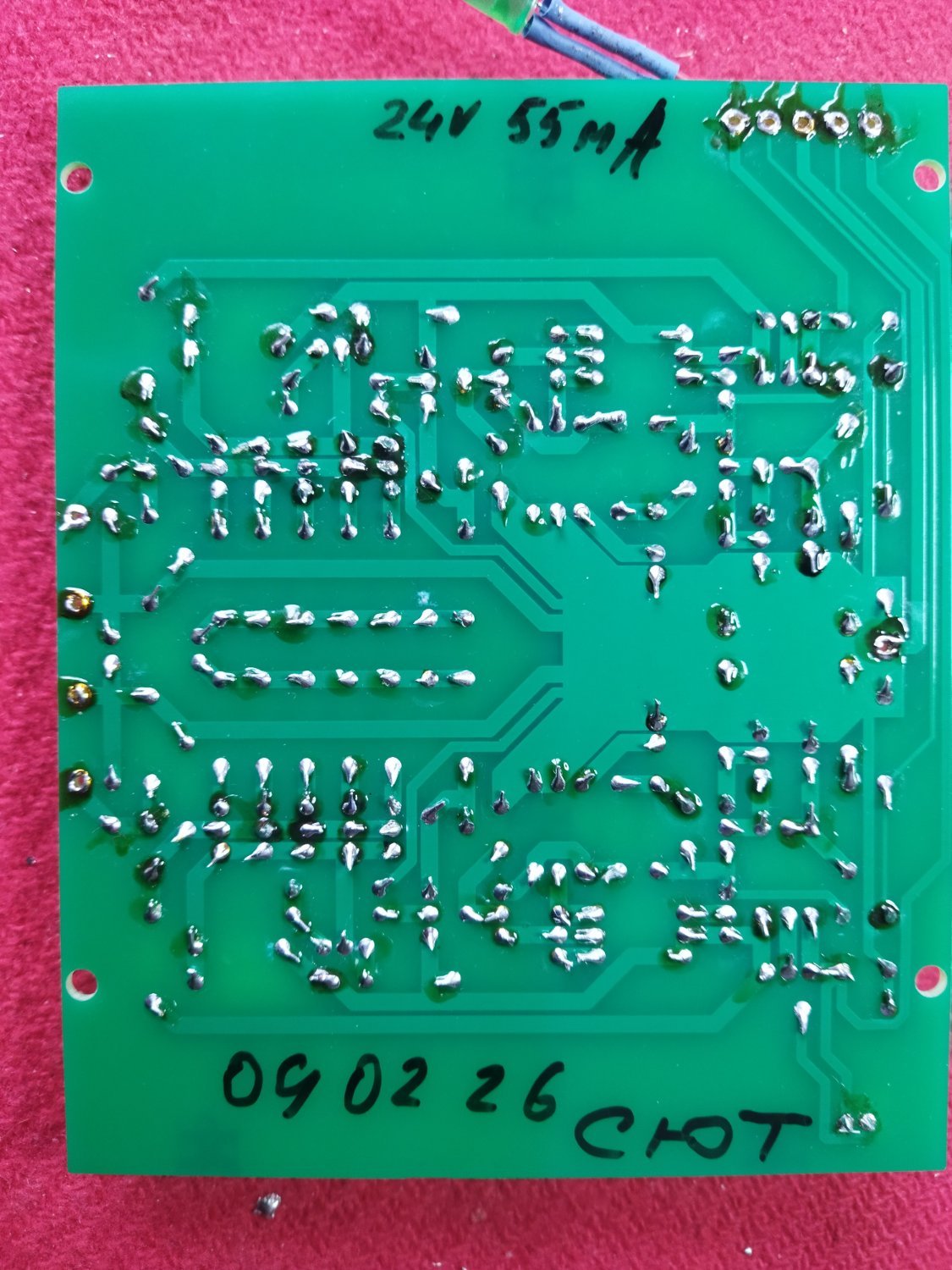

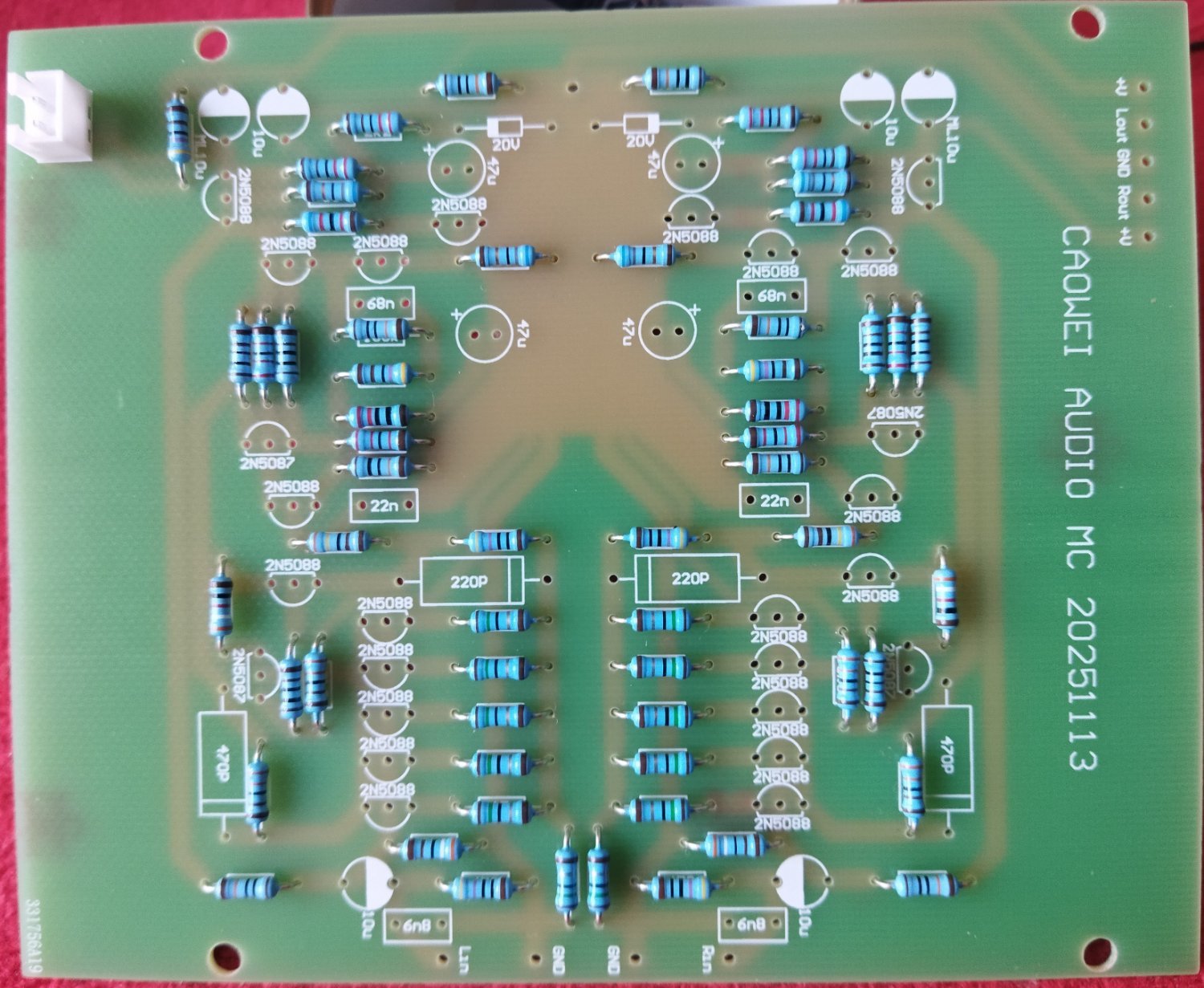

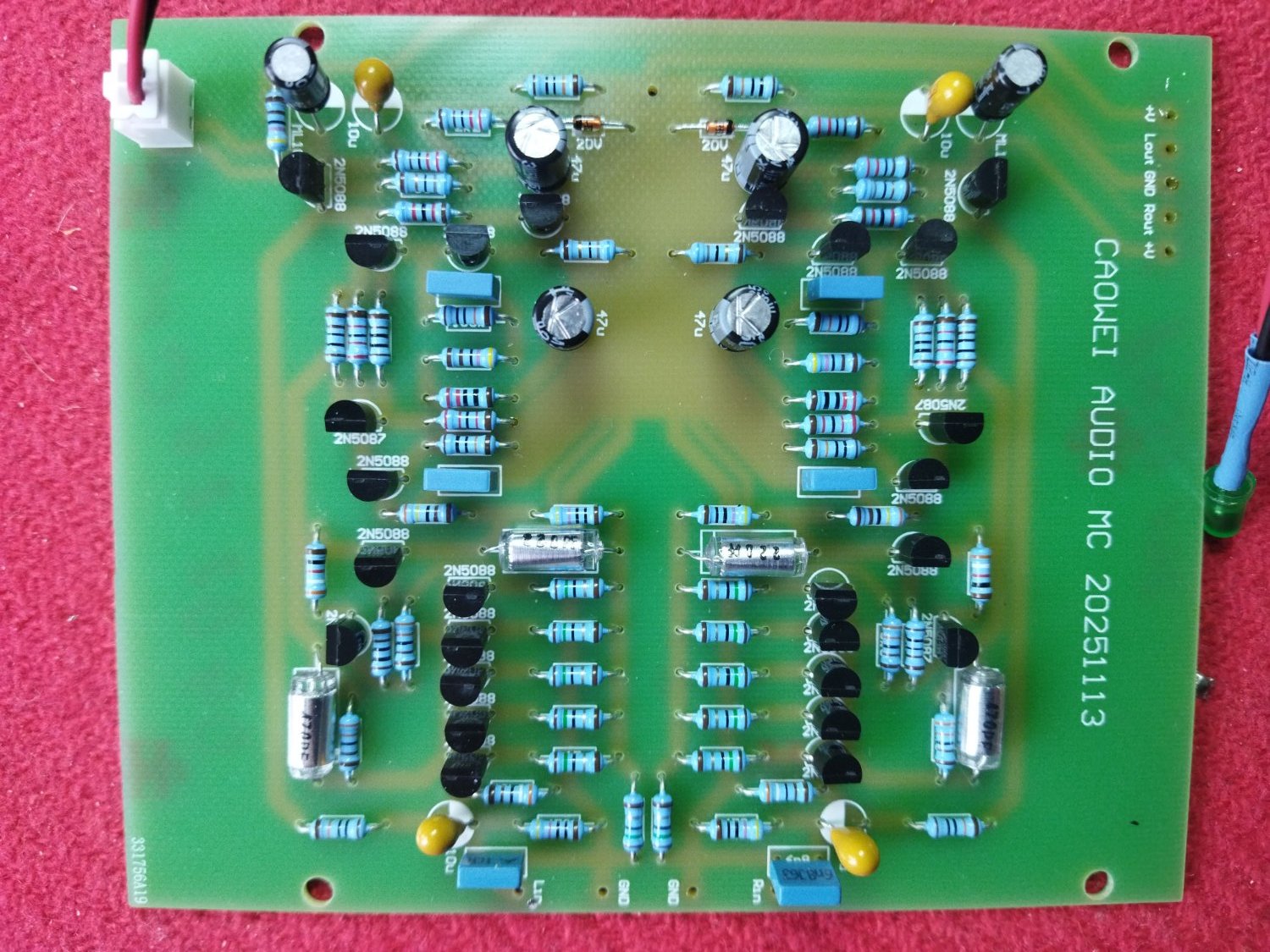

Конструкция выходного дня - из китайского набора получился Naim MC корректор, точнее - его клон:








Схему нарисовал с готовой платы, к набору схем не дадено, работает всё очень чётко, и получил удовольствие от сборки!...






  • Like (+1) 2
Posted
В 06.02.2026 в 12:41, СЮТ сказал:

Китайка работает как часы, никакого возбуда, шума тоже нет, резисторы прецизионные, выводы не магнитятся, только чутьё поднял, было около 40 на 1 кГц.

  А вы пробовали эту плату подключать к проигрывателю? И какой БП использовали?



Posted
3 часа назад, RSD сказал:

  А вы пробовали эту плату подключать к проигрывателю? И какой БП использовали?



Именно эту плату только на приборах смотрел, но точно такую же, только оформленную в корпусе и с внешним блоком питания  слушал и оцифровки выложил на 14-ой странице этой темы:

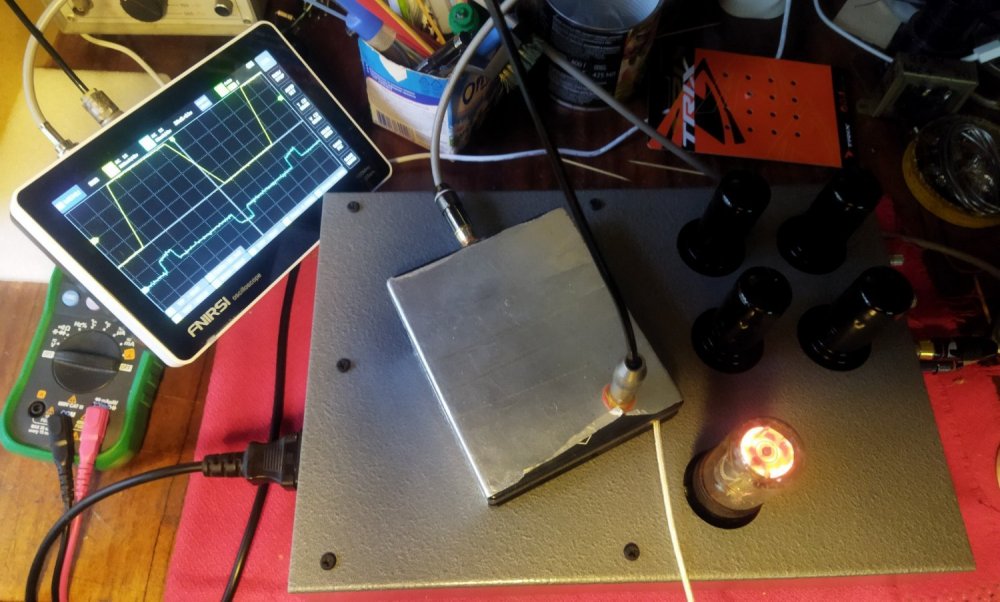

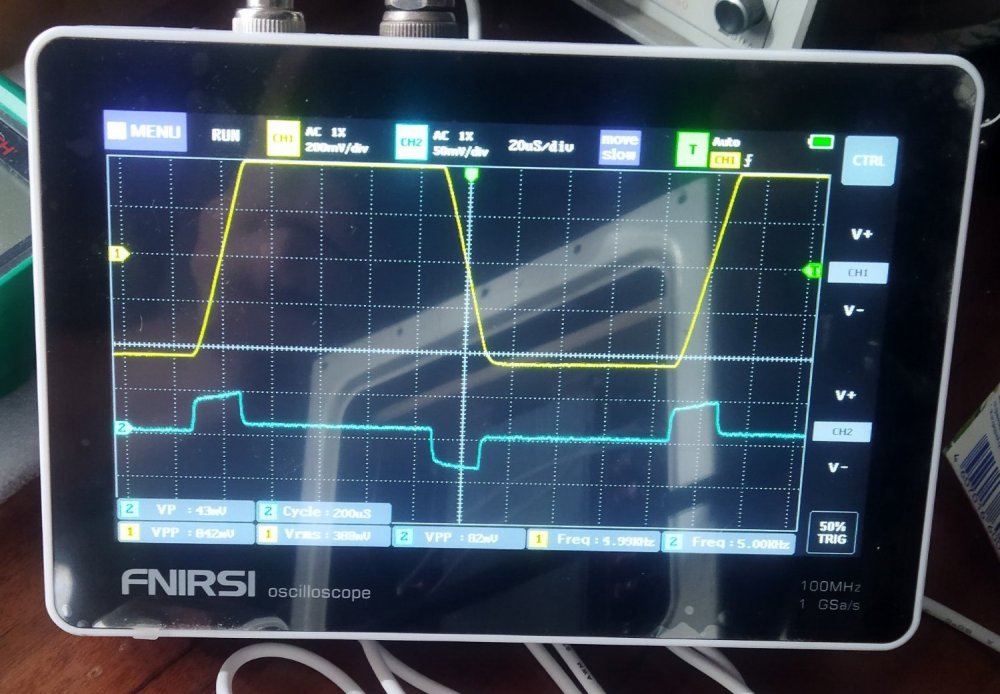

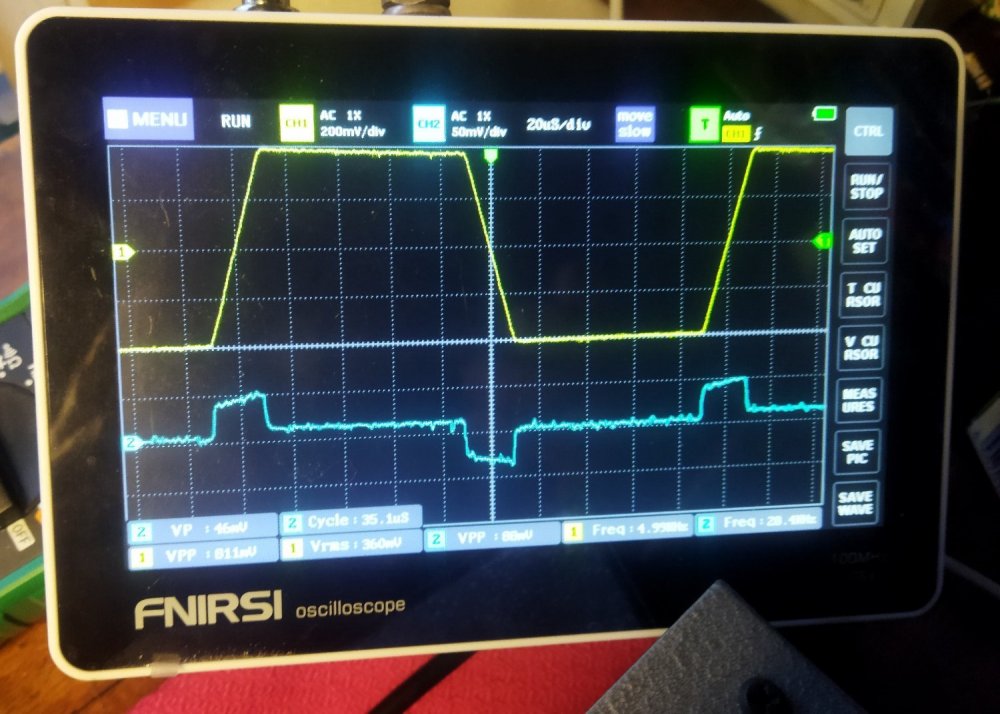

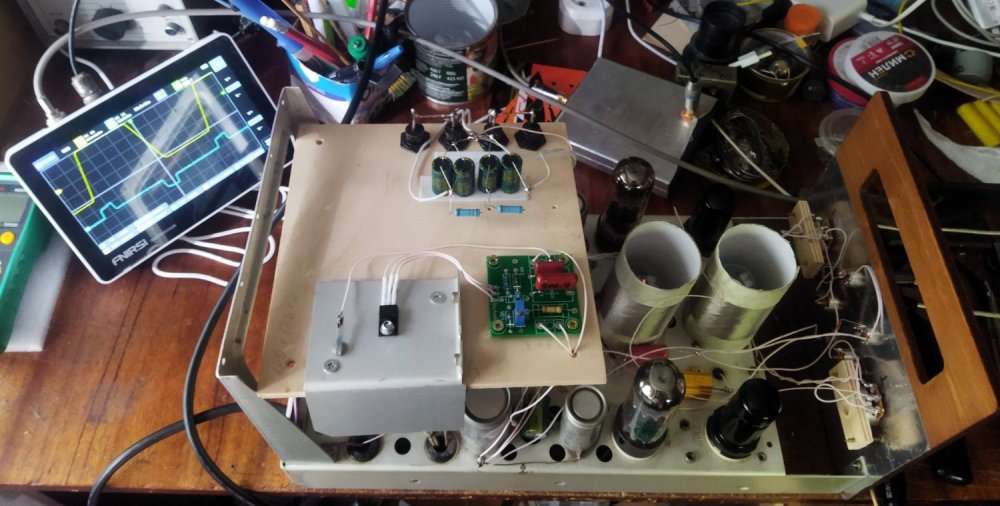

Мою плату надо ещё в корпус встроить, который только в проекте, как и БиПи для неё, аналоговый, а измерял плату сию с ИБП...

Posted
9 часов назад, СЮТ сказал:

но точно такую же, только оформленную в корпусе и с внешним блоком питания  слушал

  То есть такая плата в стальном (не алюминиевом) корпусе и с внешним БП, так понимаю, фонит очень мало?

Posted
3 часа назад, RSD сказал:

  То есть такая плата в стальном (не алюминиевом) корпусе и с внешним БП, так понимаю, фонит очень мало?

Корпус у корректора Михаила - алюминиевый, боковинки - деревянные, фона нет, в обозримом диапазоне, как и шума...

Posted

Понял, спасибо. У меня есть такая плата собранная, но почему-то фонит жутко, правда без корпуса, разбираться не стал, хотя придётся.:smile-59:

Posted
В 26.01.2026 в 19:22, Климентий сказал:

Я проектировал симбиоз naim & supra в SMD исполнении... Получилось очень компактно...на плате 2 канала и блок питания стабилизированный... Для каждого канала раздельный...

Можно часть супры заменить на входной каскад naim на печатке и получится красивая печатка SMD наим...

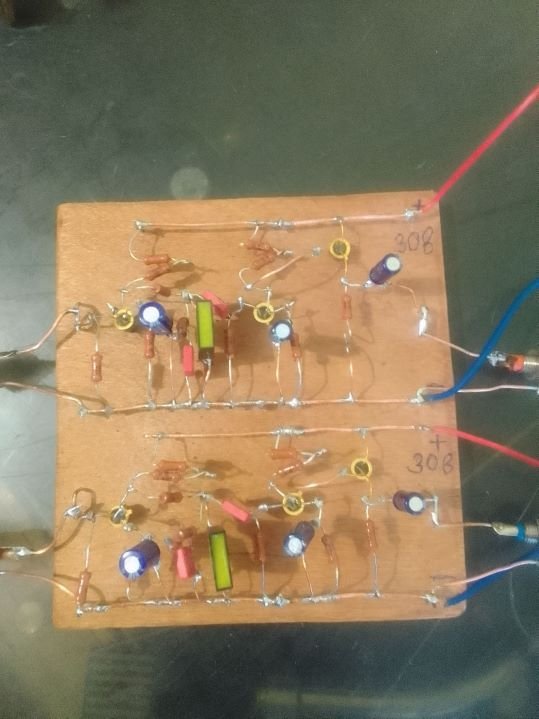

У меня такая плата... На стадии нмлпдеи, без корпуса фона не было ... Тишина...

Posted

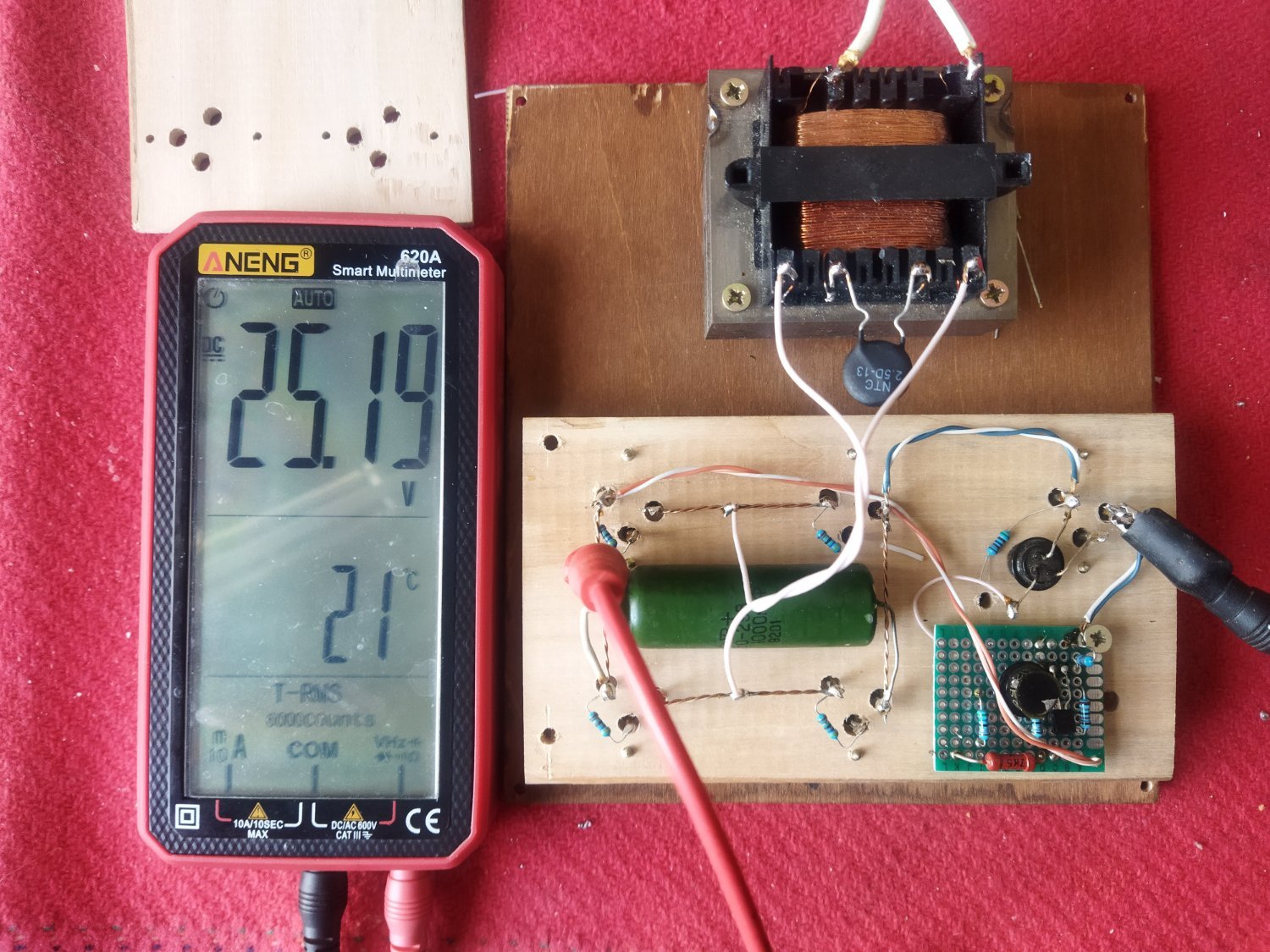

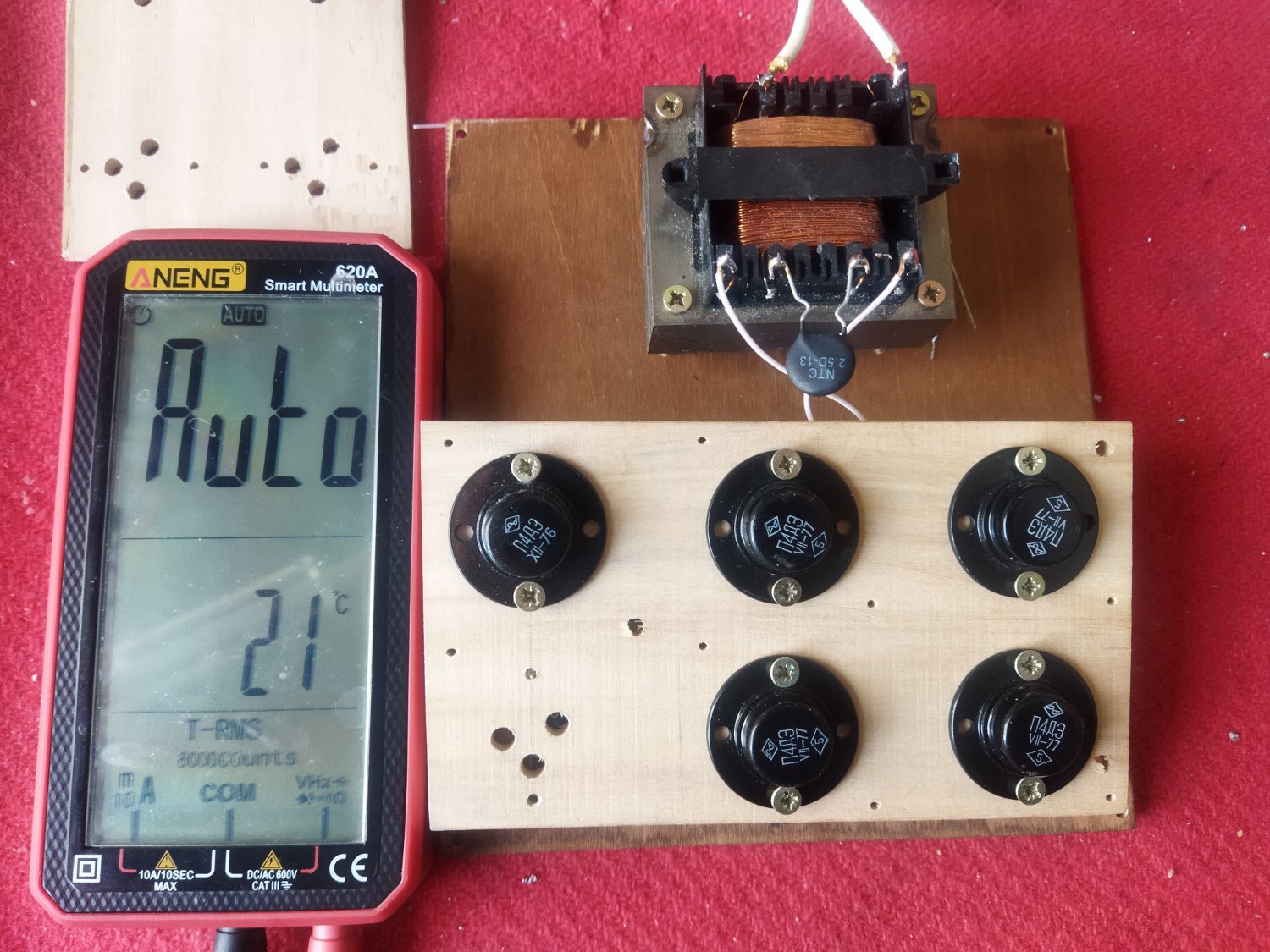

Блок питания для клонов Нэйм, под кодовым названием Шляпа, почти готов:








Плата - тангенциальный срез столетней липы, с запахом мёда и ладана.

Красивые "шляпы" П4 нашли своё место в 21-ом веке!





  • Like (+1) 4
Posted
5 часов назад, CHEL_EV сказал:

Сергей, приветствую

А зачем из транзисторов делать диоды?

Давно применяю древние триоды в выпрямителях накала, теперь решил корректоры запитать... Красивые они, эти шляпы, с детства к ним неравнодушен, первый транзистор был П4, отец где-то раздобыл, для меня...

И повторю мысль Станислава - куда их девать?

  • Like (+1) 2
Posted
24 minutes ago, СЮТ said:

И повторю мысль Станислава - куда их девать?

Продать "германофилам"... сделать активный выпрямитель... Роер для получения анодного от элементов, воздушно-цинковых. Шутка.
