В 17.02.2026 в 15:11, СЮТ сказал:

Блок питания для клонов Нэйм, под кодовым названием Шляпа, почти готов:








Плата - тангенциальный срез столетней липы, с запахом мёда и ладана.

Красивые "шляпы" П4 нашли своё место в 21-ом веке!





Если уйти от декларативности , схема понятно. Какие известны , если были обмеры) её параметры ? Уровень шума на выходе , коэффициент стабилизации , рабочий ток?     Столкнулся просто  с одной прям мистической штуковиной , касаемо этих выпрямителей и стабов как таковых , когда применяешь их для питания тех же цифровых схем ( в аналоге может и не так критично) . Но в цифре от качества БП , особенно минимизации шумов на его выходе, звук зависит радикально , не только мною замечено . К примеру опция USB -транспорта - Аманеро с хорошими осцилляторами , с обычным кремниевым выпрямителем и мс - стабиком уровня 78... , с буквой ""а"" , миним. шум , заметно лучше по многим критериям , чем питание её же от штатных +5в с компа .  Но музыкальность уровня "" винила и ленты"" оказывается эта аманера (многие испытали недеццкое удивление) вдруг выдаёт , когда начинаешь ей давать выпрямление (режим ОППВ) и стабилизацию на германии , но с блек  гейтами после  выпрямителя , лучшими чистильщиками из существующих.    Поэтому такие схемы , как Ваша , всегда вызывает не только ностальгический интерес .  И последнее , в самом стабе коэф. усиления П4 ? У них не густо , как известно .

  • Like (+1) 1
Posted
В 19.02.2026 в 18:26, Михаил SM сказал:

Если уйти от декларативности , схема понятно. Какие известны , если были обмеры) её параметры ? Уровень шума на выходе , коэффициент стабилизации , рабочий ток?     Столкнулся просто  с одной прям мистической штуковиной , касаемо этих выпрямителей и стабов как таковых , когда применяешь их для питания тех же цифровых схем ( в аналоге может и не так критично) . Но в цифре от качества БП , особенно минимизации шумов на его выходе, звук зависит радикально , не только мною замечено . К примеру опция USB -транспорта - Аманеро с хорошими осцилляторами , с обычным кремниевым выпрямителем и мс - стабиком уровня 78... , с буквой ""а"" , миним. шум , заметно лучше по многим критериям , чем питание её же от штатных +5в с компа .  Но музыкальность уровня "" винила и ленты"" оказывается эта аманера (многие испытали недеццкое удивление) вдруг выдаёт , когда начинаешь ей давать выпрямление (режим ОППВ) и стабилизацию на германии , но с блек  гейтами после  выпрямителя , лучшими чистильщиками из существующих.    Поэтому такие схемы , как Ваша , всегда вызывает не только ностальгический интерес .  И последнее , в самом стабе коэф. усиления П4 ? У них не густо , как известно .

Не задавался целью что-то мерять, кроме стабильности напряжения на выходе. В данном аппарате потребляемый ток 55 мА, шум давит TL431, ничего не греется и не потеет...

П4 с беттой 70, МП25Б - 90, отобрал из кучки, итого составной триод имеет бетту 6300...

Радиаторы тоже не нужны...

Антон Степичев использует подобную схему в блоке питания 5 Вольт для Raspberry PC, у него и позаимствовал...



  • Like (+1) 2
Posted
1 час назад, sound сказал:


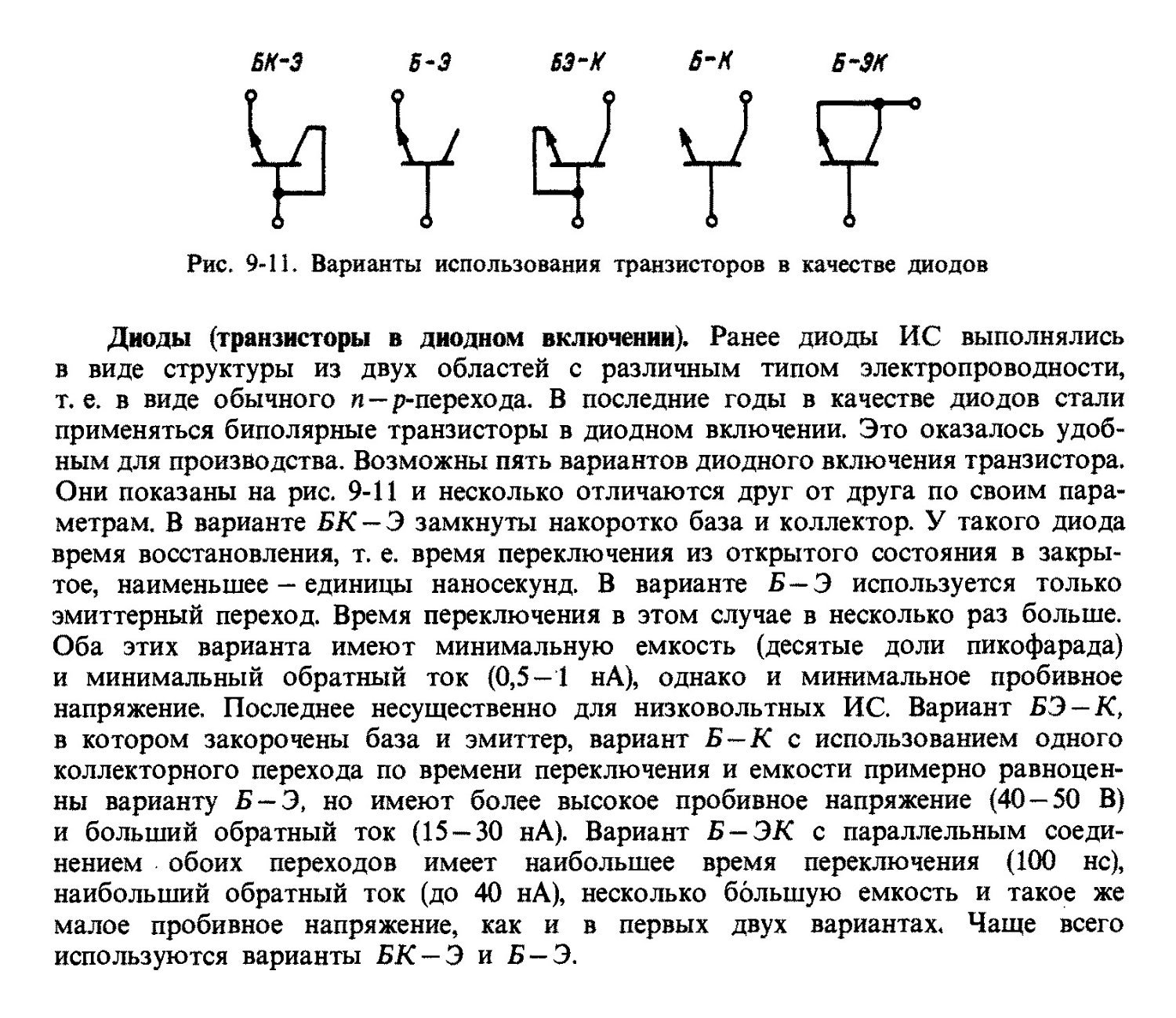

Сергей, ваш вариант включения чем лучше чем в таблице?


Думаю, ничем не лучше, просто он другой - за нумером шесть!))...

Posted

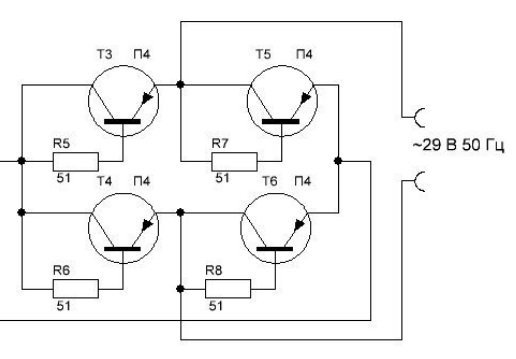

В 23.02.2026 в 18:56, Сергей А сказал:

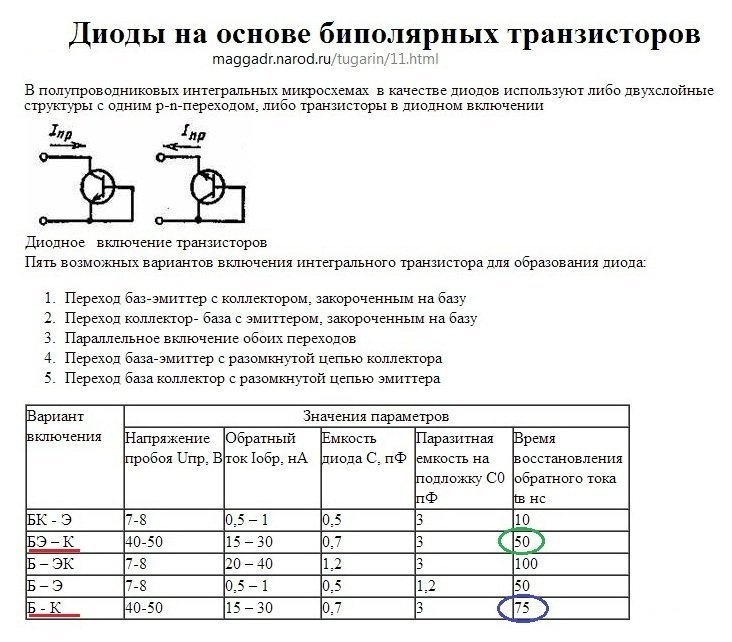

Тут первый вариант ближе.

Естественно, а цветные метки не мои.


  • Like (+1) 1
Posted

Махнул, не глядя, Пантеру в дереве на эту, в стали, мою первую, ей уже третий год пошёл, разъёмы на ней поменяли, мордочку облагородили:


От деревянной человек пришёл в восторг, пришлось пойти на встречу)...

Вскрыл, немного подшаманил, добавил ёмкости в анодное питание...







  • Like (+1) 1
Posted



Приехали два ИБП, за 9 дней доскакали!...




6П9, 6Н8С достал из тумбочки...



Posted
4 часа назад, Володя сказал:

Работает от 15в. п416б.



Он и от 9 Вольт работать будет, только перегрузочная способность падает, с каждым вольтом - оптимально 24...33 Вольта))...

Posted

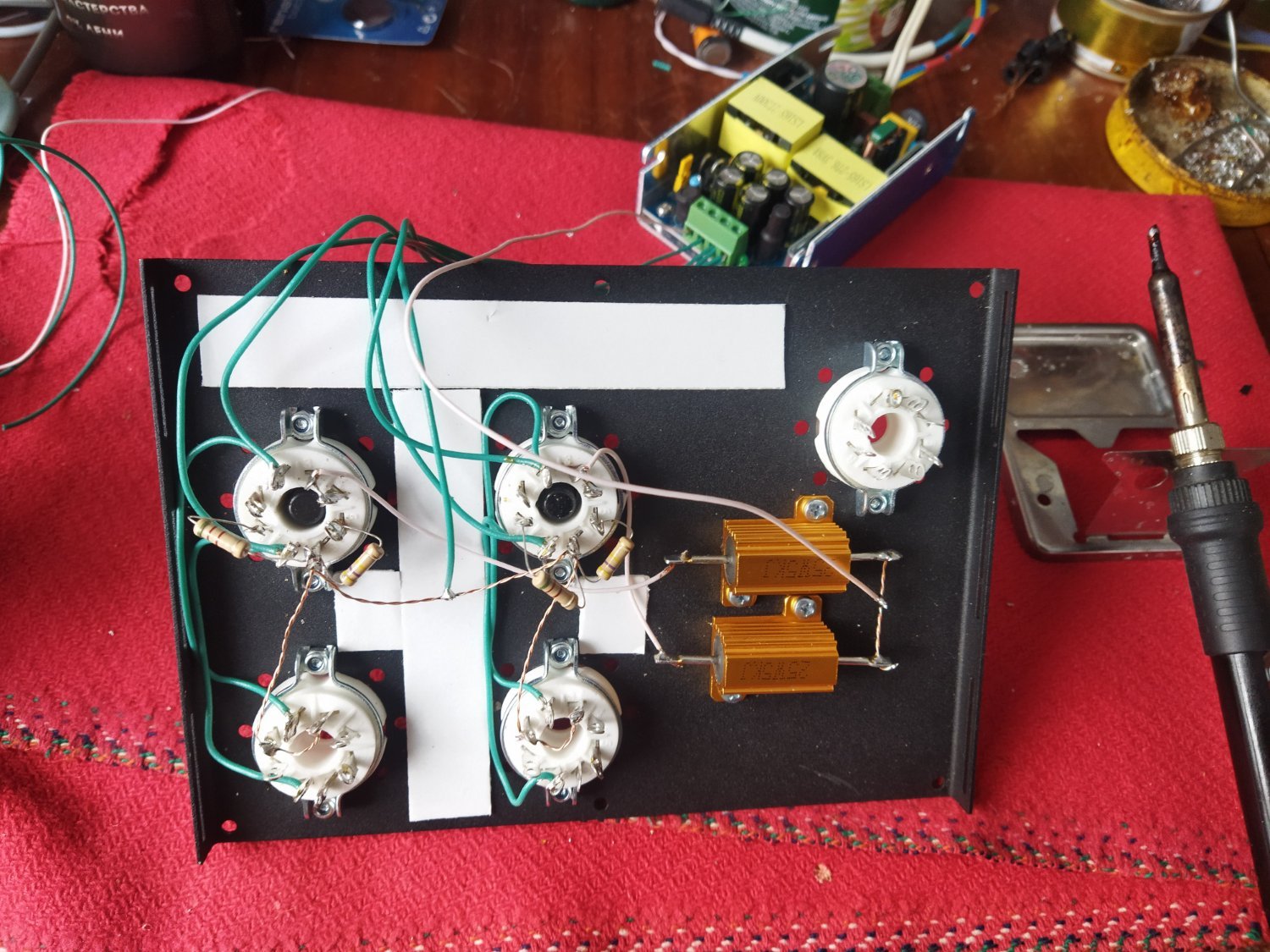

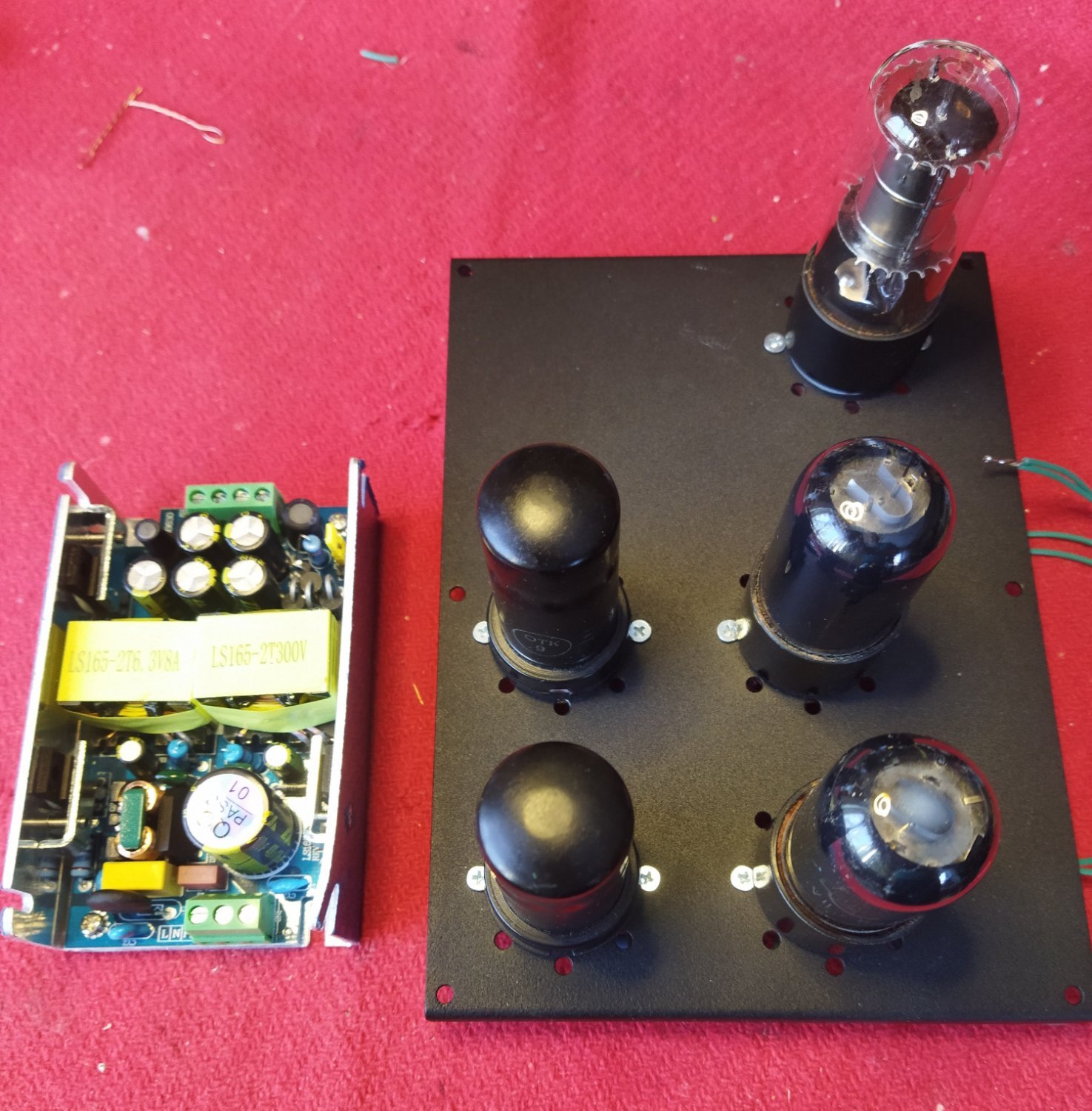

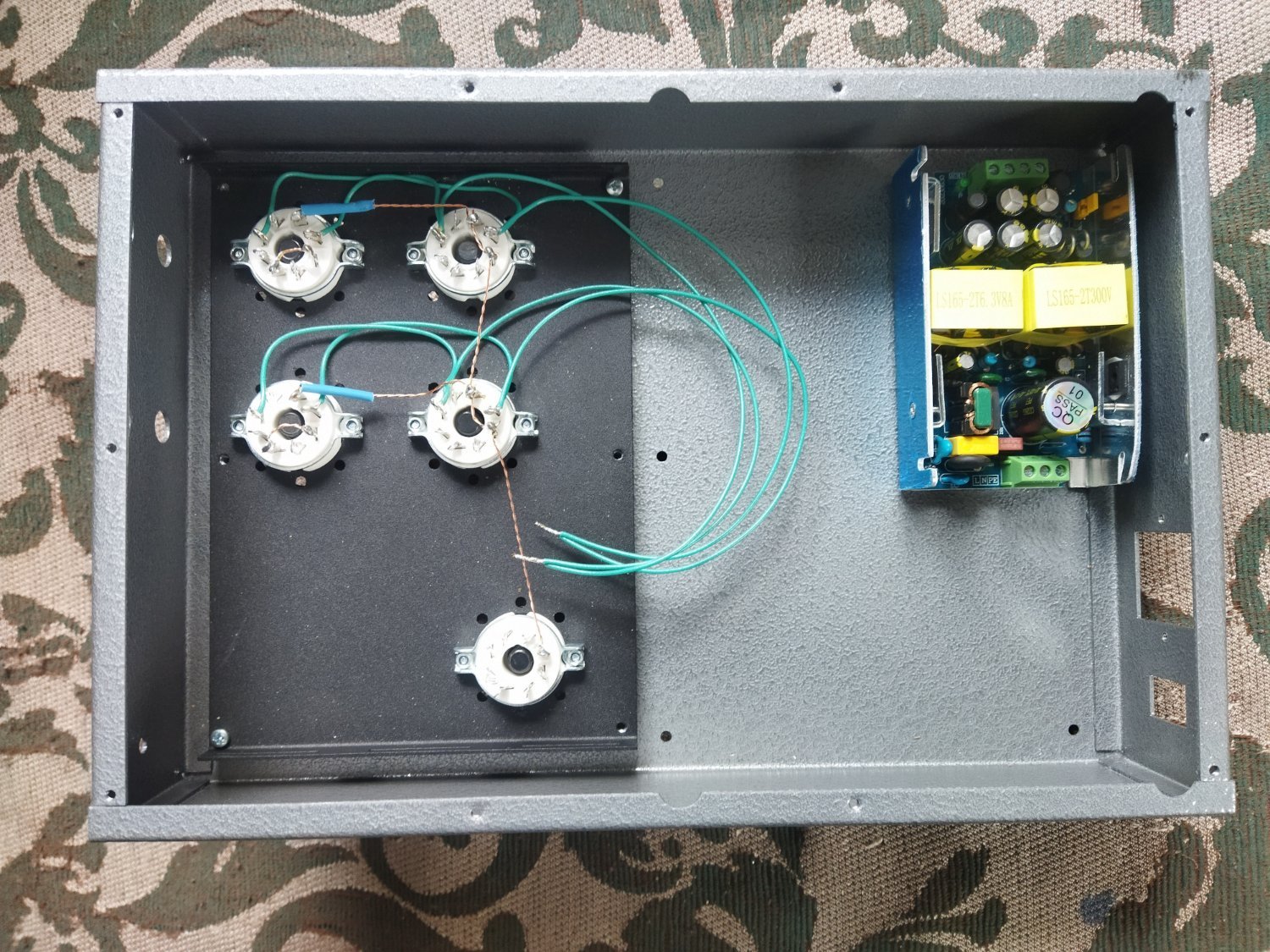

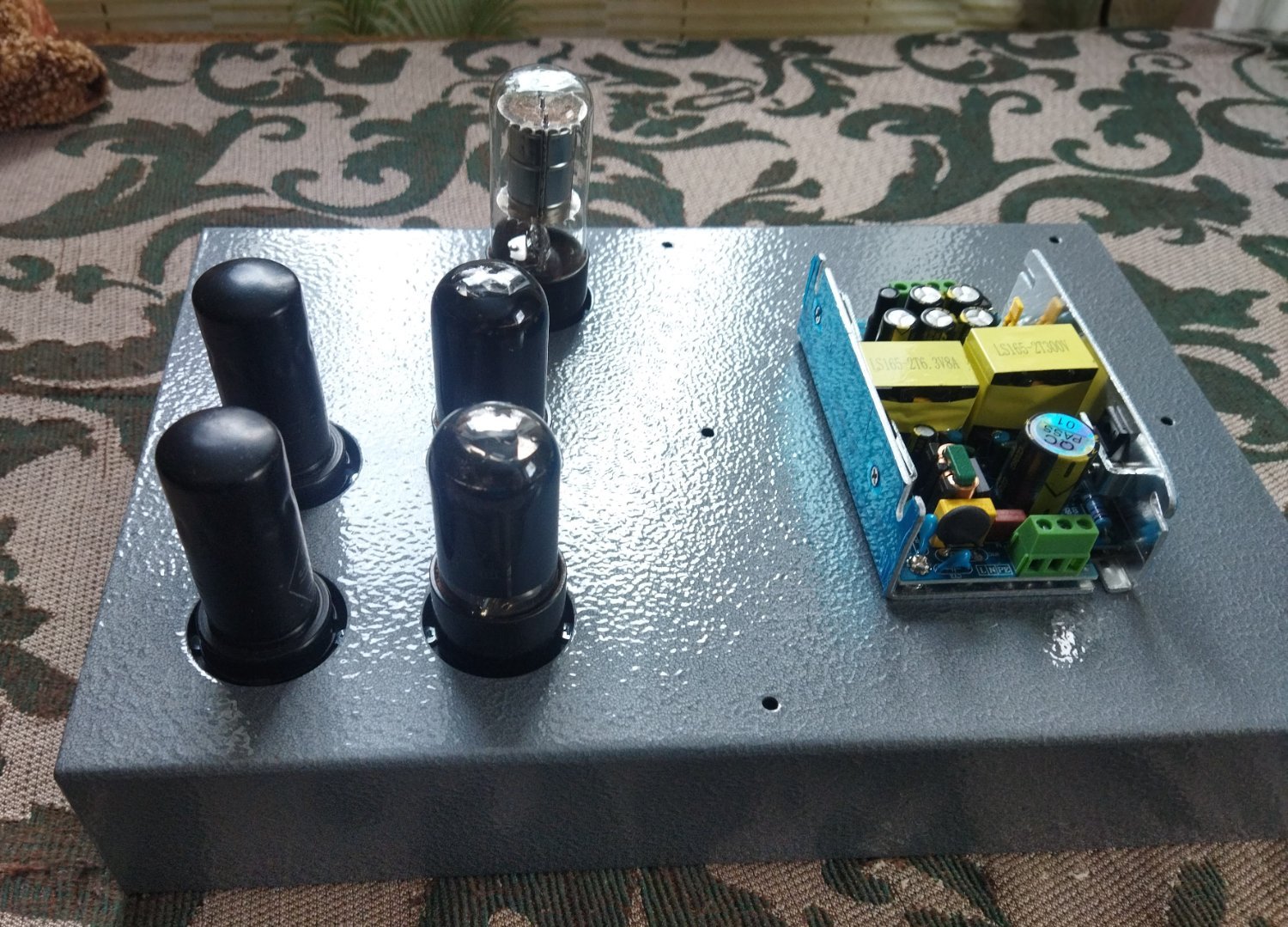

Пасьянс сложился, в сторону мощных ламп, осталось запаять всё это безобразие, в стальной корпус, который более не выпускается (странный производитель!):








Кстати, о птичках, ИБП имеет задержку анодного, на 7 секунд, и пульсации небольшие, устраняемые RC цепочками, до незаметного уровня, и не надо ничего резать на его печатке, если схема позволяет заземлить накал!

  • Like (+1) 2
Posted

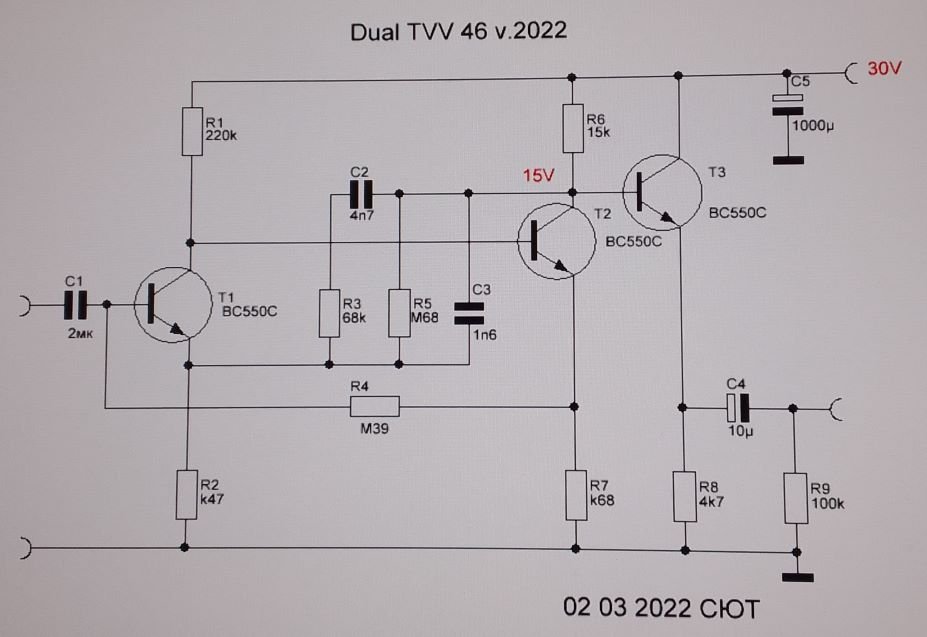

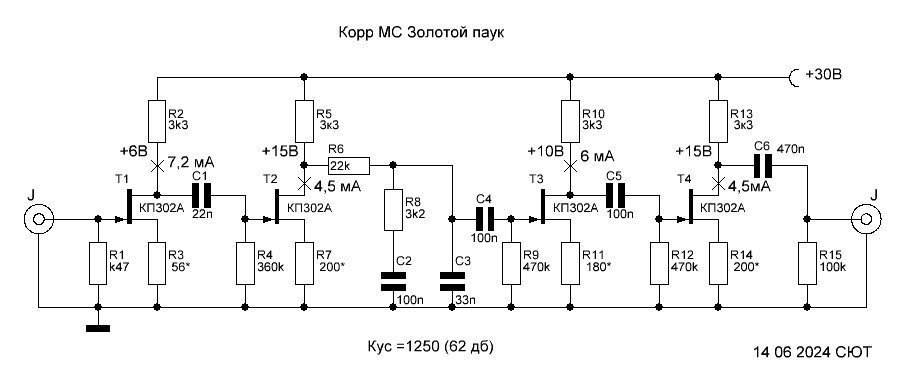

Питание 30в.общее . Транзистор вс107в. Проба проволочного конденсатора. Работает. Не подскажете напряжение как выставить 15в. У меня в районе 7в. С1 0.47мкф.для начало.



  • Like (+1) 1
Posted

Уменьшить R4 или R2, увеличить R7 или R1. Начните с R4. Это увеличит ток VT1 => понизит потенциал базы и повысит потенциал коллектора VT2.

Posted
2 часа назад, Володя сказал:

Питание 30в.общее . Транзистор вс107в. Проба проволочного конденсатора. Работает. Не подскажете напряжение как выставить 15в. У меня в районе 7в. С1 0.47мкф.для начало.



Уменьшить R4, более ничего не трогаем...

На входе транзистор нужен с бетта больше 400, тут видимо, меньше...

Posted

Спасибо.Подкрутим. Танзистор под 300 бэта. Сергей Юрьевич в схеме Ворота резистор R6 половинку подбирают.? На коллекторе Т3.

Posted


1 час назад, Володя сказал:

Сергей Юрьевич в схеме Ворота резистор R6 половинку подбирают.? На коллекторе Т3.

Да, за нумером 6, половина питания на коллекторе Т3.

Posted

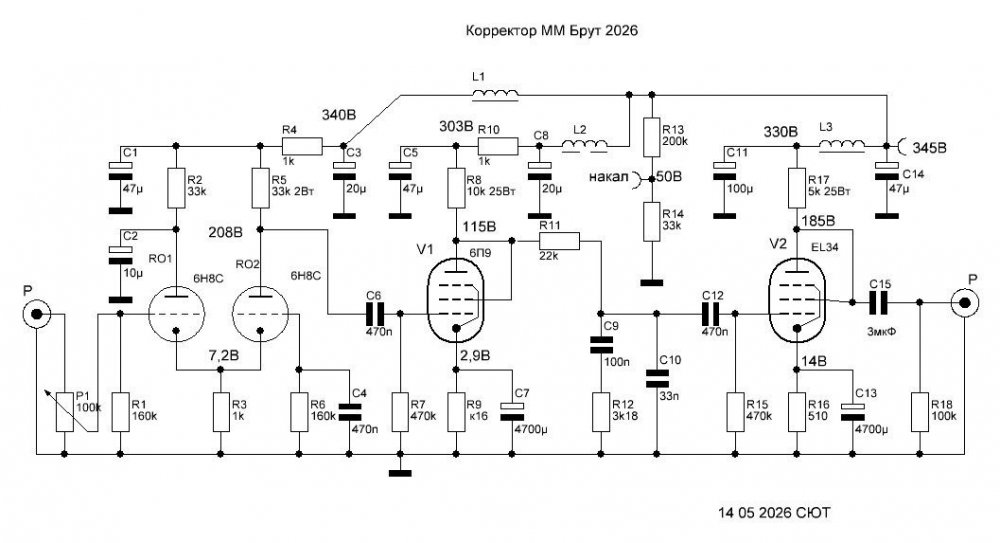

Корректор начал с хвоста - выходной каскад запустил первым, заодно ИБП проверил - тянет!:







Осталось морду откалибровать))...





  • Thanks (+1) 2
  • Smile 1
Posted

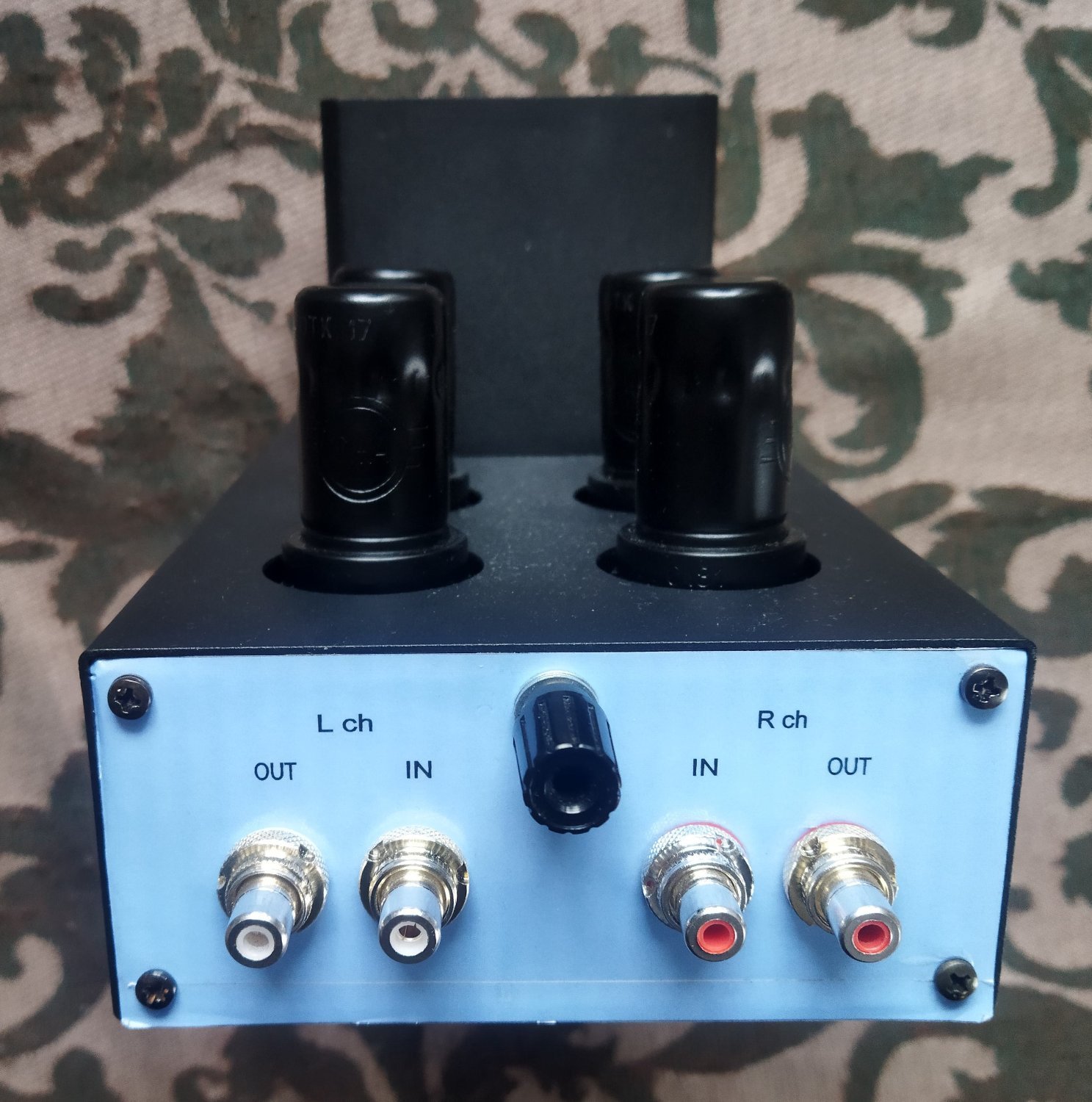

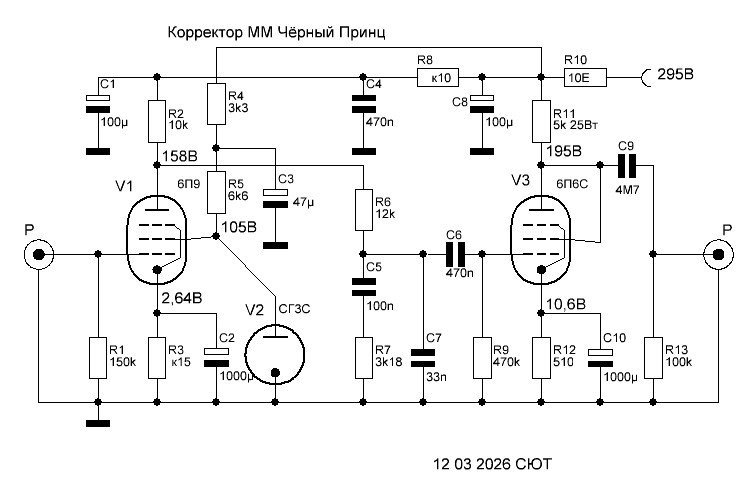

Экзоскелет корректора обрастает деталями и замерами:




Усиление первого каскада 70, выходного 5,8.



  • Like (+1) 1
  • Thanks (+1) 1
Posted
В 09.03.2026 в 13:29, СЮТ сказал:

Уменьшить R4, более ничего не трогаем...

На входе транзистор нужен с бетта больше 400, тут видимо, меньше...

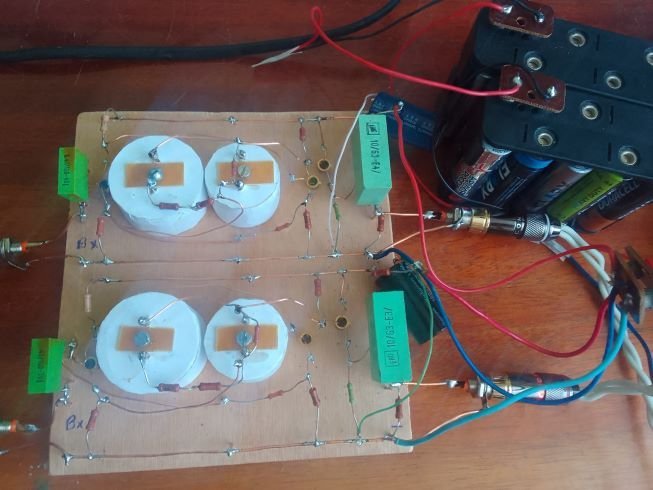

Собрал на картонке один канал. Сначала мучил с питанием 21 вольт от батареи 18650, никак не получалась половинка питания. Дал 30 вольт от лабораторника и уменьшил R4 до 100 к - получилось как надо. Все транзисторы ВС550 с бетой 650, это важный параметр этой схемы. Итог - 30 вольт питания обязательно!

  • Thanks (+1) 1
Posted

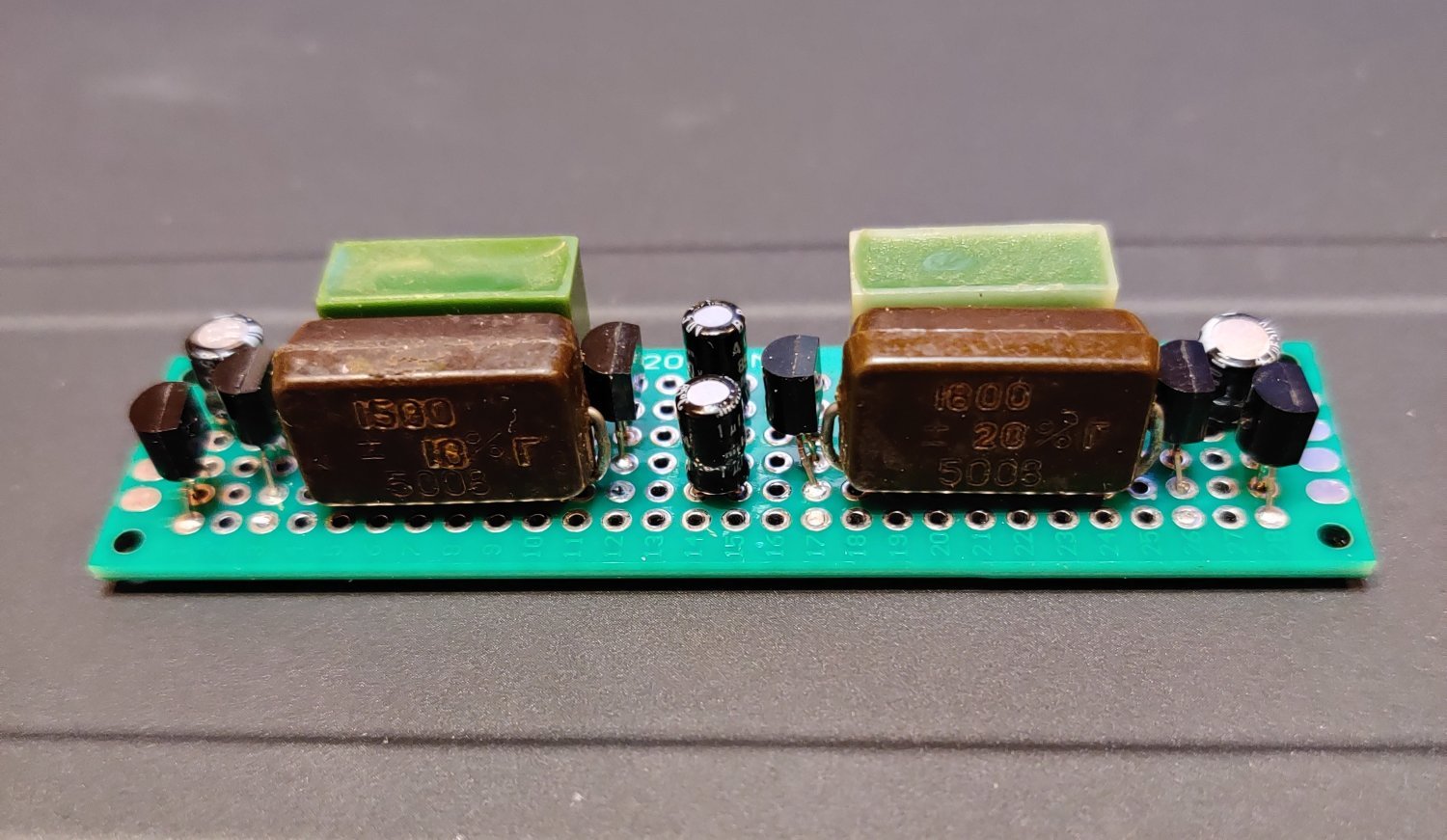

Мой любимый SMD монтаж. Дешево, надежно и практично. КСО на 1600 пик подобраны из 1500 и 1800


  • Like (+1) 1
Posted

Мне думается народ и без ваших ремарок разобрался что я имел ввиду под таким монтажем касательно  резисторов.

  • Like (+1) 1
Posted
4 minutes ago, ВАК said:

Мне думается народ и без ваших ремарок разобрался

...ламеров и без ваших усилий больше, чем хотелось-бы.

Posted

Медленно, но верно, идём дальше:






ИБП интересный - чем больше грузим, тем больше анодное, ненамного, но есть прирост, накал 6,39В, было - 6,4...

  • Like (+1) 1
  • Thanks (+1) 1
