В 25.02.2026 в 14:08, Александр Кр сказал:

Никто не возражает. Я тоже так делаю. Но не от переменки, а от постоянки, т.к. переменка несколько меньше обязана быть.

И получается в данном случае 0,95 + (даже ваши) 0,8  = Bmax = 1,75 Тесла.

Для ТСШ 170 явный перебор. Не говоря уже про 0,95 + 1,13 ...

Не очень хочется вас расстраивать, но придется. Слом иллюзорных представлений о жизни конечно  всегда болезненен ((((

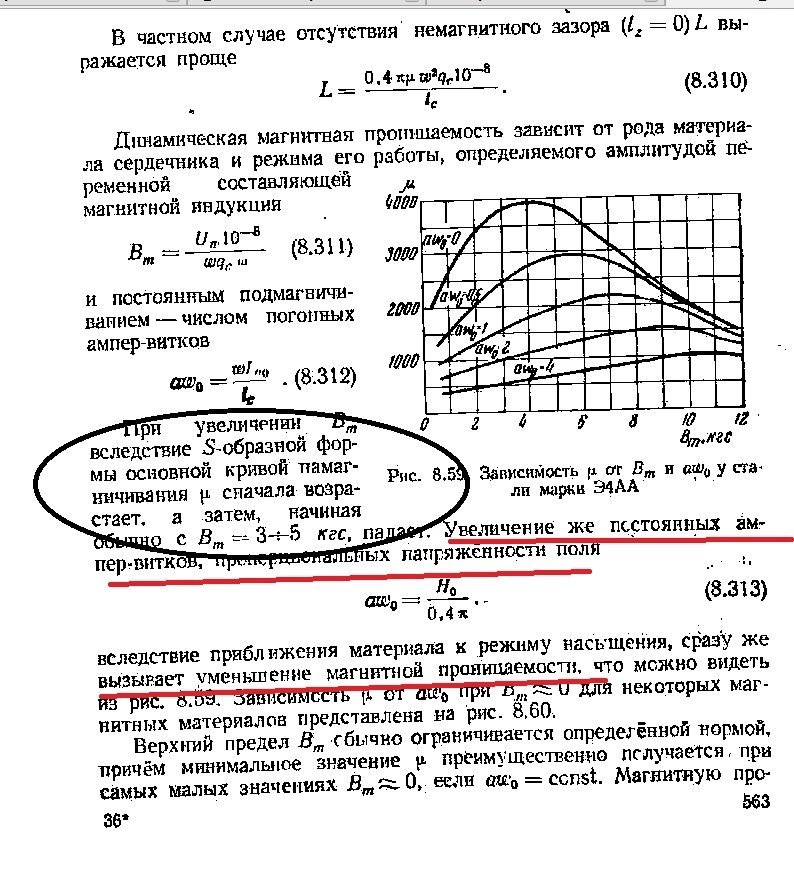

На скрине показано , что при введении постоянного подмагничивания никакой линейности в материале магнитопровода не происходит. Происходит обвал проницаемости  железа . А так наз.  "колокол".(высшую точку магнитной проницаемости на шкале индукции). вообще почему то смещается в сторону ее увеличения . Хотя казалось бы по форумной теории "складывания индукции" .эта точка перелома должна уходить именно в сторону  уменьшения  а не увеличения. Так что ИМХО. Вам бы стоило поправить что то в своей консерватории .




  • Replies 1.3k
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

ДимДимыч
ДимДимыч

Делать нечего и вот решил выложить.   Просто посмотреть. -----------------------------    Хватит, запутался. И что интересно, мотал без станка.

Magnetron
Magnetron

Добавлю несколько фото процесса.

ДимДимыч
ДимДимыч

Выходник для 211(4242). Железо Ш40*70, без перемычек ШнаШ, горячекатаное.  Точно такой же типоразмер у EI 120 немецкого м6. Ra=16k/8 Ом; Ток=70мА, мах 90мА. Мощность 20Вт(20гц)  0,48Тл.

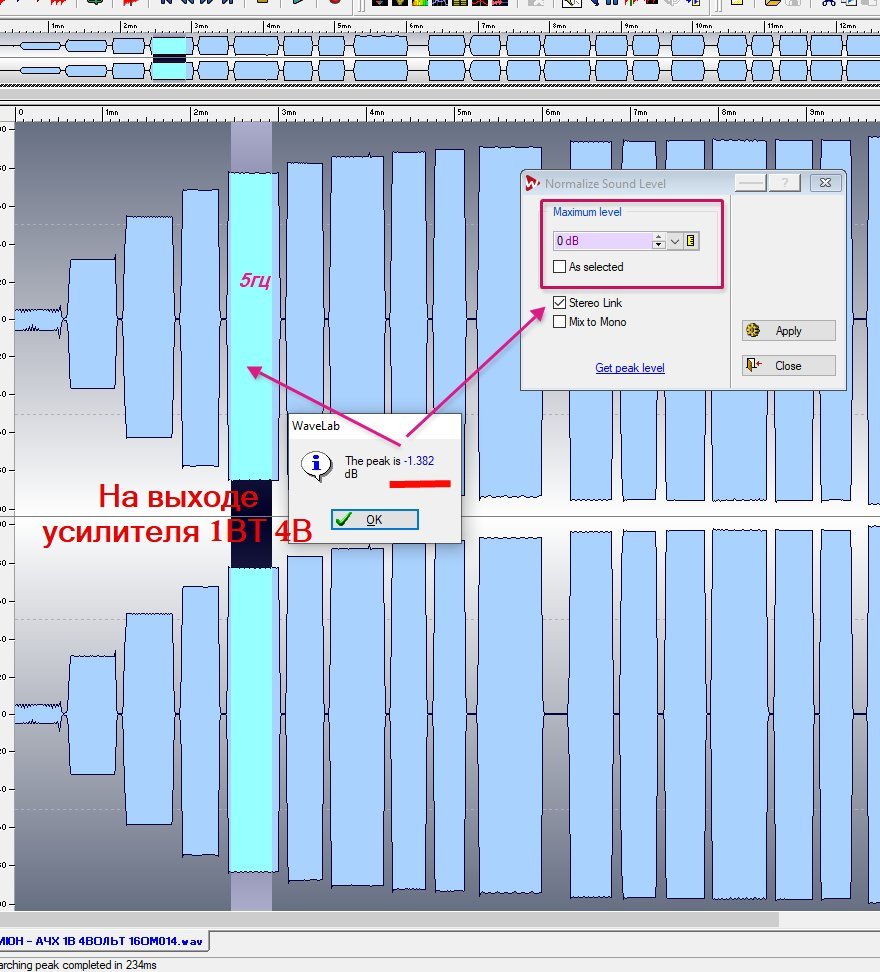

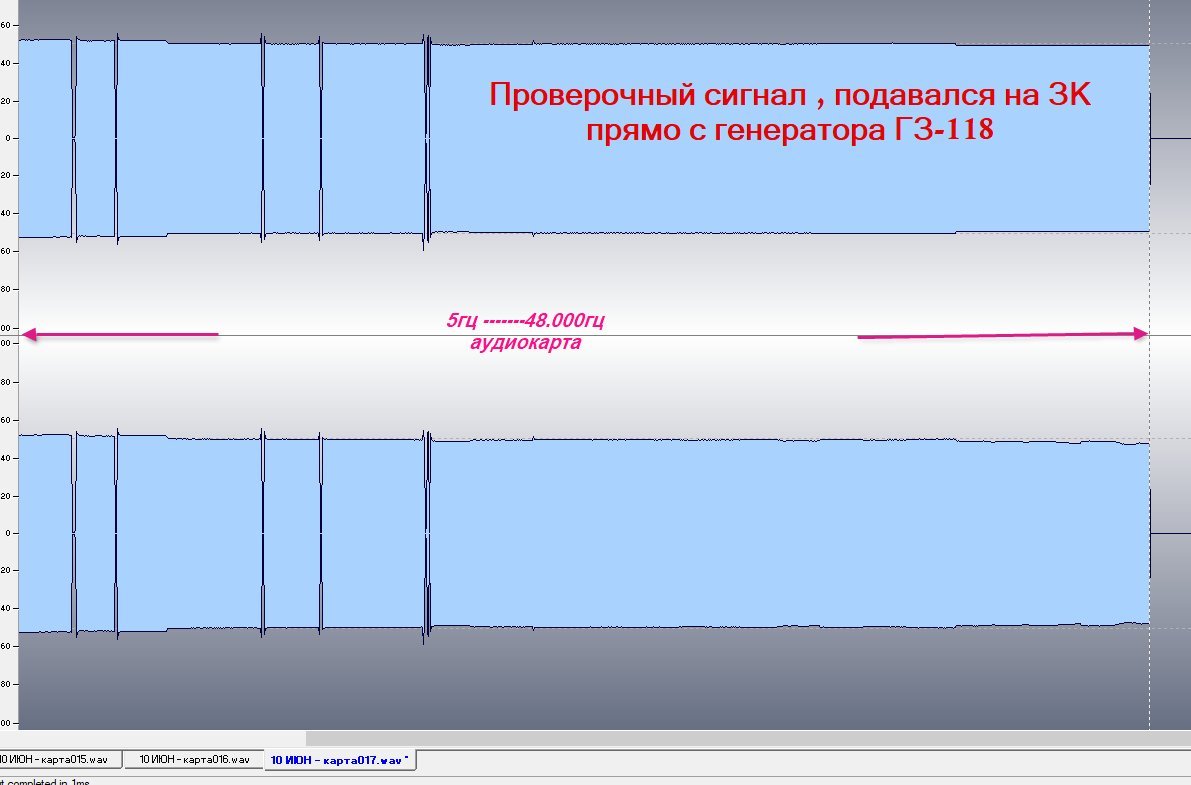

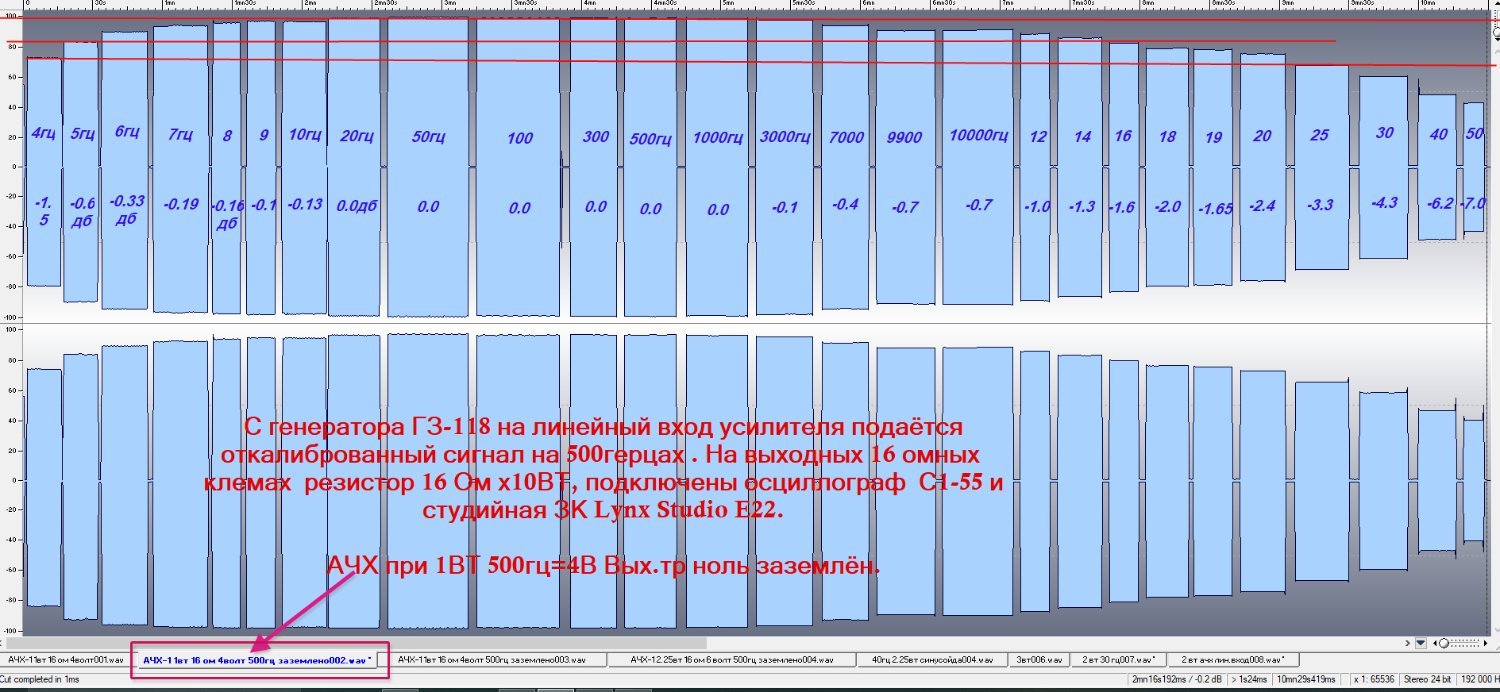

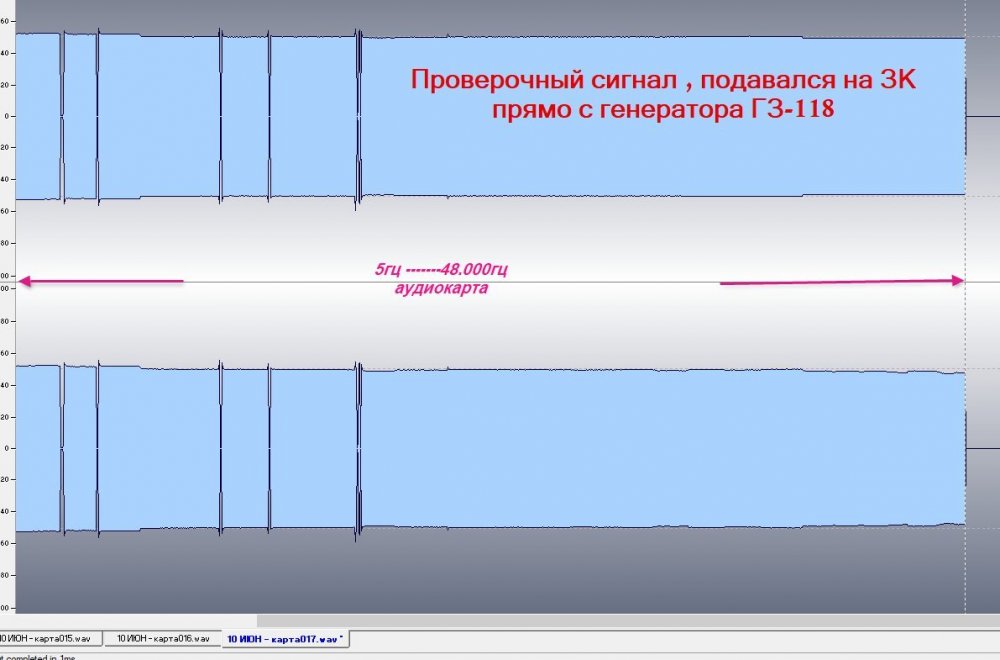

Posted Images

Александр Кр Explorer

Александр Кр

Posted
Posted
В 04.03.2026 в 18:59, Buran81 сказал:

Вам бы стоило поправить что то в своей консерватории .

Пьяный или заболел???

Или разучился читать что пишут люди?

Скрин не имеет никакого отношения к тому, о чём была речь.

И вообще, просили же, не мешай...

  • Hmm... (-1) 1
Buran81 Local

Buran81

Posted
Posted
14 часов назад, Александр Кр сказал:

Пьяный или заболел???

Или разучился читать что пишут люди?

Скрин не имеет никакого отношения к тому, о чём была речь.

И вообще, просили же, не мешай...

Не хами дружище. Тебе не идет)))

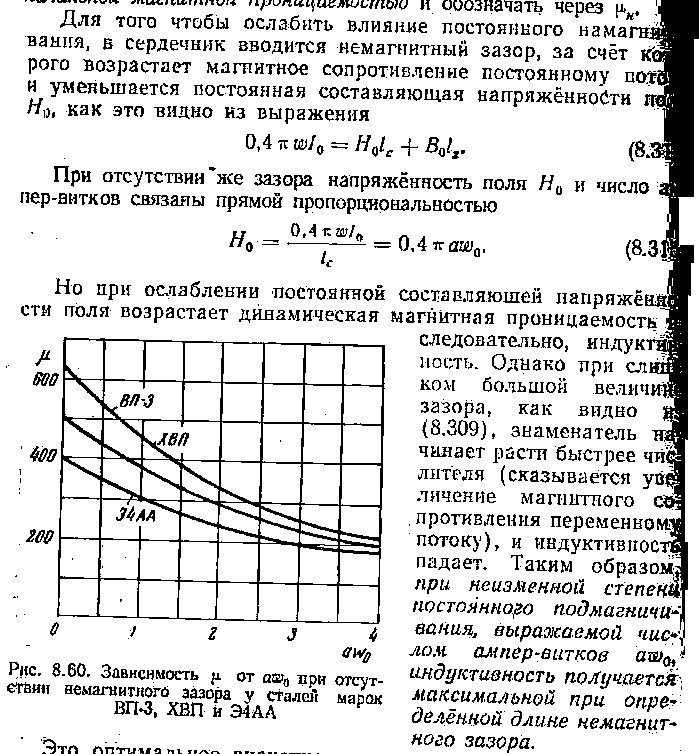

А так вообще попытайся понять,что такое  "оптимальный зазор ".


  • Like (+1) 1
Александр Кр Explorer

Александр Кр

Posted
Posted
В 12.03.2026 в 21:51, Buran81 сказал:

Не хами дружище

Я ж тебе формулами из физики показал, что расчёт Чернышёва лажовый. А ты прочмекал, что там всё нормально без каких- либо доказательств. А сейчас какие-то скрины подсовываешь, ни к селу, ни к городу.

И подумать нечего, кроме как пьяный или заболел.

Повторяю, на основании формул из физики, последний раз.

На основании закона (уравнения) полного тока, для сердечника с зазором индукция подмагничивания

Во = МЮо * N * Iо / lзаз + lж / Мю

Т.к. величина lж / Мю много - много меньше единицы, ей можно пренебречь.

Чернышёвым заявлено, что Во = 0,8, зазор 0,22 мм, количество витков 1658, ток 100 ма;

Считаем: Во = 1,256 * 1658 * 0,1 / 0,00022 * 1000000 = 0,95 Тесла.

Это физика, Карл!!!

Не говоря уже о переменной индукции, которую ранее считал двумя разными способами. Она равна 1,13 Тесла.

В 12.03.2026 в 21:51, Buran81 сказал:

что такое  "оптимальный зазор "

Ааааа, понимаю. Ты читаешь Цыкина. Это похвально. Дошёл до оптимального зазора.

Читай, читай, пойдёт на пользу.

Только просили же, не мешай...

Buran81 Local

Buran81

Posted
Posted
25 минут назад, Александр Кр сказал:

Я ж тебе формулами из физики показал, что расчёт Чернышёва лажовый. А ты прочмекал, что там всё нормально без каких- либо доказательств. А сейчас какие-то скрины подсовываешь, ни к селу, ни к городу.

И подумать нечего, кроме как пьяный или заболел.

Повторяю, на основании формул из физики, последний раз.

На основании закона (уравнения) полного тока, для сердечника с зазором индукция подмагничивания

Во = МЮо * N * Iо / lзаз + lж / Мю

Т.к. величина lж / Мю много - много меньше единицы, ей можно пренебречь.

Чернышёвым заявлено, что Во = 0,8, зазор 0,22 мм, количество витков 1658, ток 100 ма;

Считаем: Во = 1,256 * 1658 * 0,1 / 0,00022 * 1000000 = 0,95 Тесла.

Это физика, Карл!!!

Не говоря уже о переменной индукции, которую ранее считал двумя разными способами. Она равна 1,13 Тесла.

Ааааа, понимаю. Ты читаешь Цыкина. Это похвально. Дошёл до оптимального зазора.

Читай, читай, пойдёт на пользу.

Только просили же, не мешай...

Друг, какой же ты трудный...(((

Обясняю ещё раз ,на пальцах. У Чернышева все правильно написано .Просто он ,в отличии от тебя , ввёл в расчёт магнитное сопротивление сердечника... учёл увеличение  эквивалентного зазора  самим  магнитопроводом. Фирштейн?  Там же понятно все обяснено.

А ты просто тупо долбишся  в это окончательный зазор и считаешь индукцию в нем ,полностью игнорируя машнитопровод. Как будто бы его нет.

П С

Скрин не из Цыкина .

Александр Кр Explorer

Александр Кр

Posted
Posted
15 минут назад, Buran81 сказал:

Обясняю ещё раз ,на пальцах.

Хитропопая такая позиция, говорить всё, что угодно, когда нечего сказать по существу. И доказать нечем.

Не мешай!

  • Hmm... (-1) 1
Сергей Б Local

Сергей Б

Posted
Posted

Меня всегда напрягали расчеты и формулы, которыми так усердно сыпят в темах. Когда то тоже что то считал, по этим же формулам, но как то играло оно не так как могло бы. Попробовал без расчетов и не к ночи будет сказано, симуляторов, подбирать зазор в реальном каскаде, в конкретной схеме. По расчетам зазор должен быть 0,13мм, симулятор показал 0,11мм, а живьем, синусоиду на 20 герцах начало плющить только при 0,06мм, и бас появился настоящий, вместо пионерского барабана.

  • Like (+1) 2
Александр Кр Explorer

Александр Кр

Posted
Posted
34 минуты назад, Сергей Б сказал:

Меня всегда напрягали расчеты и формулы, которыми так усердно сыпят в темах. Когда то тоже что то считал, по этим же формулам, но как то играло оно не так как могло бы. Попробовал без расчетов и не к ночи будет сказано, симуляторов, подбирать зазор в реальном каскаде, в конкретной схеме. По расчетам зазор должен быть 0,13мм, симулятор показал 0,11мм, а живьем, синусоиду на 20 герцах начало плющить только при 0,06мм, и бас появился настоящий, вместо пионерского барабана.

Вполне с Вами согласен. Построение УНЧ, ТВЗ дело творческое.

И порой на хреновом советском железе УНЧ " поёт " лучше, чем на фирменном.

  • Smile 1
BAA Master

BAA

Posted
Posted

Напрягают не сами расчеты, которые, еще раз "оценочные" и никакие не другие. Опять же практика - критерий истинности. Те, кто намотал сотни трансов знают про зазоры, необходимый материал и намотку. Скорее всего. И формулы им не интересны, как таковые. Они, обычно, за материал выступают за один, "особенный", про который всё знают.
Напрягают оптимизаторы, которые говорят, что посчитанное ими дает наибольшее количество трансов из единицы материала. Чтоб дисер написать, нанеся, как говорил один член совета, экономический эффект.
Особенно для любителей отечественного, при отсутствии штампа ПЗ и особых ТУ. Которое не хуже импорта, но не только лишь всё... сегодня такое, а завтра - другое. И расчеты сразу не стоят бумаги...
Получили примерный размер сердечника и зазор. Намотали, проверили, измерили, скорректировали. И за 2-3 итерации что-то, да и выйдет. Намаетесь, провода изведете, денег, времени и неизвестно что получится. Зато сам... Пуркуа бы и не па.
Посмотрите на достойное промышленное и скопируйте, если сможете. Или купите, готовое и приспособьте.

  • Like (+1) 2
Buran81 Local

Buran81

Posted
Posted
6 часов назад, Александр Кр сказал:

Хитропопая такая позиция, говорить всё, что угодно, когда нечего сказать по существу. И доказать нечем.

Не мешай!

Друг. есть такое понятие  как "Испанский Стыд". Это когда кто то  посторонний порит херню, а стадно почему то тебе. Вот у меня сейчас нечто подобное.

Обясняю вообще уже для даунов ( не в медецинском значении этого слова). Если этого не поймете, то я даже не знаю......

У Чернышева в примере  зазор 0.22мм . длинна МСЛ 15см. Сечение стали 15см.кв. Прониц.стали 4000

Считаем магнитное сопр.зазора  116772.8

Считаем магнитное сопр.сердечника  19904.4

Общее стало 136677.2.  т.е  увеличилась относительно зазора в 1.1704 раза.. А значит и индукция в контуре снизится от вами расчетных 0.946 так же в 1.1704 раза. т.е станет те самые  0.8Тл... что и расчитавал Олег Чернышев в примере .

Вот именно поэтому,(вопреки форумным заблуждениям о приоритете  зазора), параметры стали и длинна МСЛ  очень  влияют на индуктивность,кни и след.на звучание трансформатора

Фирштейн?



  • Like (+1) 1
Сергей Б Local

Сергей Б

Posted
Posted
1 час назад, Buran81 сказал:

Обясняю вообще уже для даунов ( не в медецинском значении этого слова).

Как говорил один мой товарищ :- медицинского диагноза нет, просто дурак.:smile-52:

  • Smile 1
Sergio Proficient

Sergio

Posted
Posted
В 15.03.2026 в 19:18, Сергей Б сказал:

Меня всегда напрягали расчеты и формулы, которыми так усердно сыпят в темах. Когда то тоже что то считал, по этим же формулам, но как то играло оно не так как могло бы. Попробовал без расчетов и не к ночи будет сказано, симуляторов, подбирать зазор в реальном каскаде, в конкретной схеме. По расчетам зазор должен быть 0,13мм, симулятор показал 0,11мм, а живьем, синусоиду на 20 герцах начало плющить только при 0,06мм, и бас появился настоящий, вместо пионерского барабана.

О чём неоднократно было писано-переписано.
