Простой усилитель для наушников на дискретных элементах

Valinor

By Valinor
in Semiconductor

 Share

Recommended Posts

Valinor Local

Valinor

Posted
Posted

Делюсь свежей разработкой @AlexGround , которую я случайно увидел в ВК.

Простой усилитель для наушников на дискретных элементах.

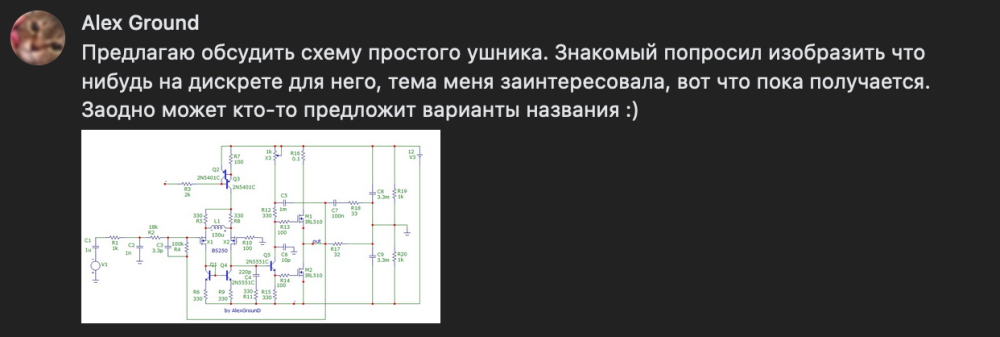

Снимок экрана 2024-05-03 в 20.38.59.png


  • Replies 79
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

RSD
RSD

Простой - это когда один транзистор, дроссель и выходной конденсатор. Или лампа и трансформатор, к примеру.  А то, что на картинке...

Xрюн222
Xрюн222

В отношении полупроводниковых вариантов чего-либо - с очень большой вероятностью да.

AlexGround
AlexGround

Чуть настроил измерительный комплекс, вроде вышло более правдоподобно. ток покоя 60мА, выходное напряжение 3V (rms), нагрузка 30 Ом

Posted Images

RSD Veteran

RSD

Posted
Posted
16 часов назад, Valinor сказал:

Простой усилитель для наушников на дискретных элементах.

   Простой - это когда один транзистор, дроссель и выходной конденсатор. Или лампа и трансформатор, к примеру.  А то, что на картинке...



  • Like (+1) 3
Russ3000 Local

Russ3000

Posted
Posted
10 минут назад, RSD сказал:

Простой - это когда один транзистор, дроссель и выходной конденсатор. Или лампа и трансформатор, к примеру.  А то, что на картинке...

То что вы описали - усилитель сельского радиолюбителя-киномеханика. :)

alss Proficient

alss

Posted
Posted

"Простой" для какого времени и уровня пожелавшего собрать?
Для большинства желающих получить одномоментный результат и пользоваться не залезая в миазмы аудиофилии - вариант от RSD.
Для "продвинутых и просветленных" вариант от AlexGrounD может служить еще чем-то что, м. б., покажется интересным, но не более.

S.Laptev Mentor

S.Laptev

Posted
Posted
30 минут назад, alss сказал:

"Простой" для какого времени и уровня пожелавшего собрать?
Для большинства желающих получить одномоментный результат и пользоваться не залезая в миазмы аудиофилии - вариант от RSD.
Для "продвинутых и просветленных" вариант от AlexGrounD может служить еще чем-то что, м. б., покажется интересным, но не более.

На все времена. Для желающих получить звук самым простым и понятным способом, единственно верным, можно добавить даже... "миазмы" и "филИя" - вы не смотрели в словарь, т.е. смыслы посмотреть попробовать?

"Продвинутые и просветлённые" - это что за люди такие, и чем ещё им может послужить довольно сложный и трудоёмкий в изготовлении усилитель, кроме как музычку послушать в головных телефонах? Теряюсь в догадках...

Valinor Local

Valinor

Posted
  • Author
Posted

Смотрю, кроме упражнений по поводу названия темы, ничего по делу никто не написал.

В 04.05.2024 в 14:01, S.Laptev сказал:

трудоёмкий в изготовлении усилитель

Можно вообще весь форум наш закрыть, т.к. проще не париться и пойти купить готовое в магазине.

S.Laptev Mentor

S.Laptev

Posted
Posted
5 минут назад, Valinor сказал:

Смотрю, кроме упражнений по поводу названия темы, ничего по делу никто не написал.

Можно вообще весь форум наш закрыть, т.к. проще не париться и пойти купить готовое в магазине.

Добрый день! Почему? Как раз практически всё тут стараются не покупать готовое, тем более сейчас по непонятным для здорового человека ценам.

На самом деле каждый может сделать как ему угодно, к чему душа лежит. Мне куда ближе точка зрения ув. Сергея Рубцова:

В 04.05.2024 в 14:59, RSD сказал:

   Простой - это когда один транзистор, дроссель и выходной конденсатор. Или лампа и трансформатор, к примеру.



Или с катодным, эмиттерным повторителем, к примеру тоже.

Valinor Local

Valinor

Posted
  • Author
Posted
17 минут назад, S.Laptev сказал:

Мне куда ближе точка зрения

Не будем придираться к словам и ссылаться на чужие мнения.

19 минут назад, S.Laptev сказал:

Или с катодным, эмиттерным повторителем, к примеру тоже.

Это можно предложить в соответствующем разделе.

S.Laptev Mentor

S.Laptev

Posted
Posted
36 минут назад, Valinor сказал:

Не будем придираться к словам и ссылаться на чужие мнения.

Это можно предложить в соответствующем разделе.

Так это и моё мнение тоже.

Так задачу никто не ставил же, и наушники разные бывают, низкоомные, высокоомным динамические, электростатические.

BAA Master

BAA

Posted
Posted
On 5/4/2024 at 12:53 AM, Valinor said:

Делюсь свежей разработкой

Самое главное - в тапера не стреляем.
Если правда простой - берем готовую М/СХ либо усилителя для ушей на 0,5А TPA6120A2 SNR of 128dB A-Weighted, THD of 112.5dB
либо ADSL драйвера, тоже с токовой обратной связью, THS6214 или THS6182. Покупаем макетку под соответствующий корпус и наслаждаемся результатом.
Второй вариант  - посмотреть фронт-енд (или  предусилитель) от N.Pass-a c двумя полевиками с pn переходом и двумя моп и при минимуме деталей получаем ОИ_ОИ, с неглубокой ООС, как любят нелюбители транзисторных повторителей. Можно и SYSI сделать - всё туда-же.
Из пентодов получить низкое выходное никак не получится, без Шейда (как "мы" любим), а замыкать по току - так себе идея. Во втором случае, скорее всего, не придется ждать комплектацию месяцами.
Ну и последний/крайний, тоже от любителя простых решений, N Pass-a. Требует линейного выхода помощнее: трансформатор 600:600:600 или около того, включенный автотрансформатором с повторителем на МОП-е с токовой нагрузкой. У Pass-а на всё есть жаргонные названия - не хочу искать. Можно и маломощный PP а-ля "цирклотрон" с трансом сделать - здесь такое было, может и того-же автора. Прошу прощения, с возрастом и операционными столами оперативка (каламбур, он же pun который intended) портится - далеко не всё помню.
Относительно схемы - он художник - он так видит. Скрещивать Худа с диф каскадом и источниками тока я бы не стал... как и ставить МОП на вход.
P.S. Почему Н.Пасс, а не ваш покорный слуга? Просто: велосипед уже изобретен....


  • Smile 1
  • 2 weeks later...
AlexGround Enthusiast

AlexGround

Posted
Posted

Тот самый знакомый с подачи которого был разработан усилитель, уже заказал платы для него, если конструкция будет успешная по усилителю будет публикация с замерами и т.д.

  • Like (+1) 1
  • 2 weeks later...
AlexGround Enthusiast

AlexGround

Posted
Posted

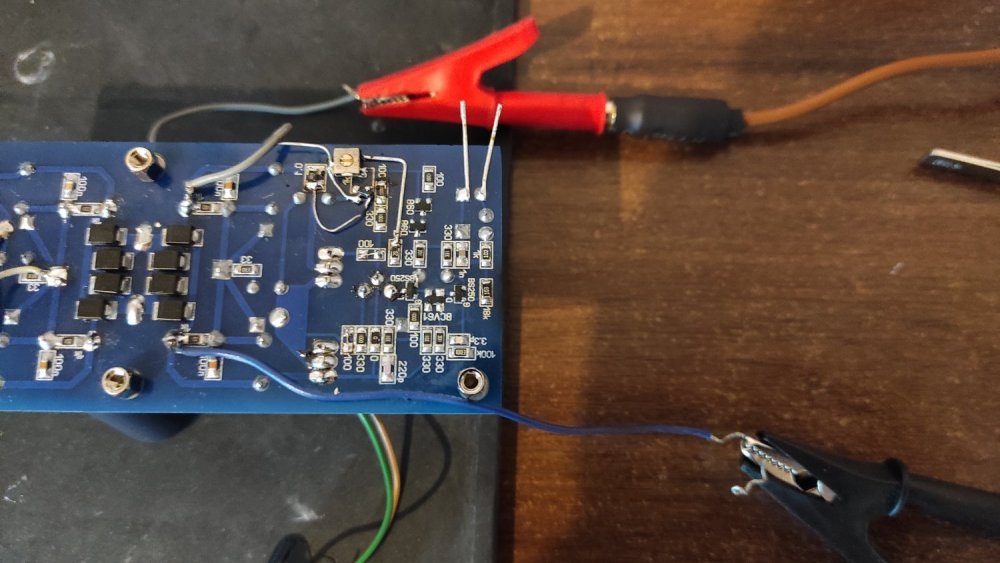

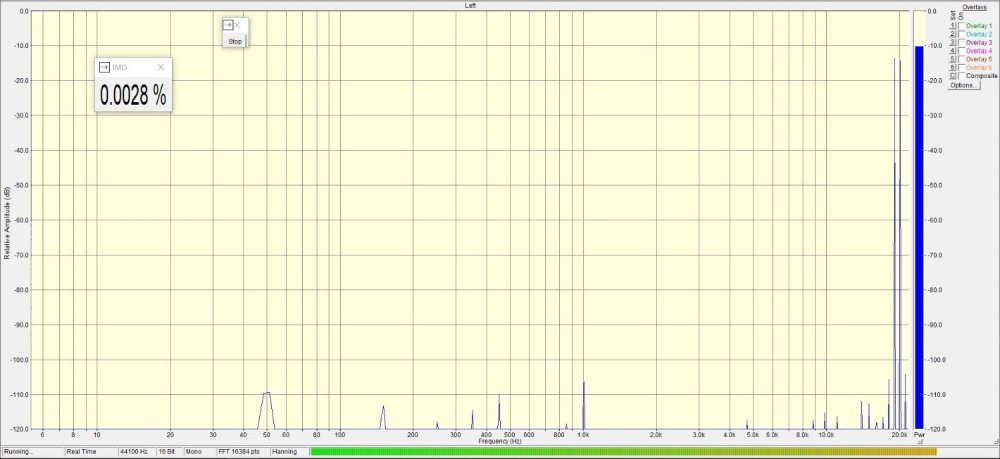

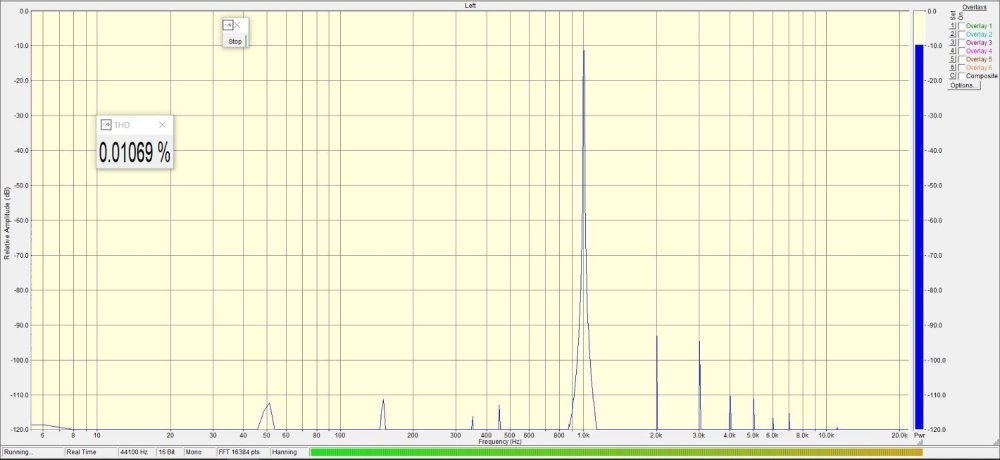

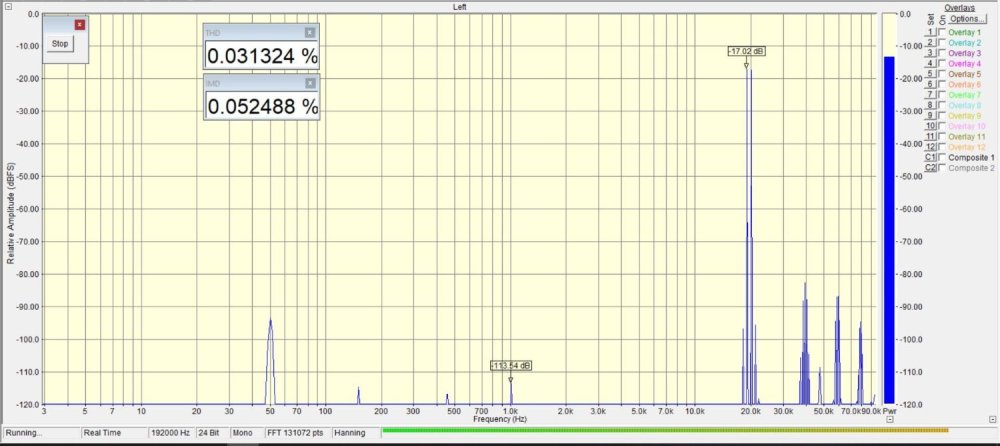

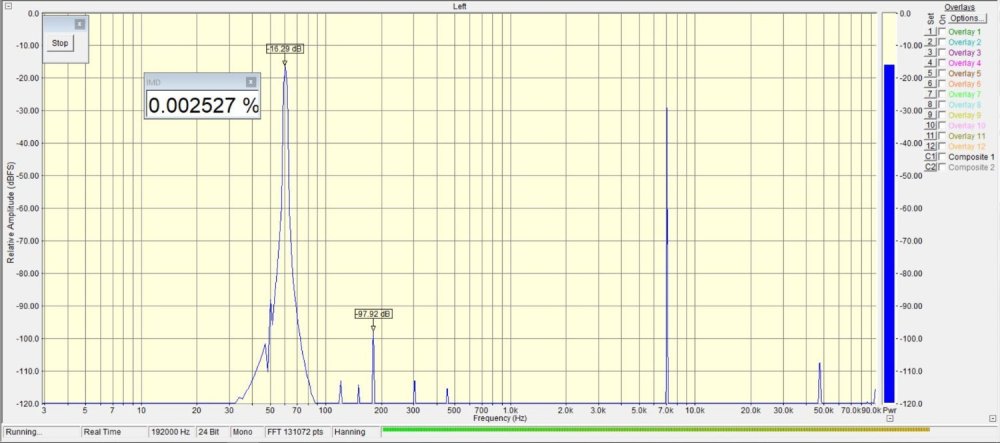

Снял КНИ ИМИ с макета, схема перетерпела изменения, позже опубликую. Условия замера: ток покоя 30мА, выходная мощность 300мВт нагрузка 30 Ом.




AlexGround Enthusiast

AlexGround

Posted
Posted

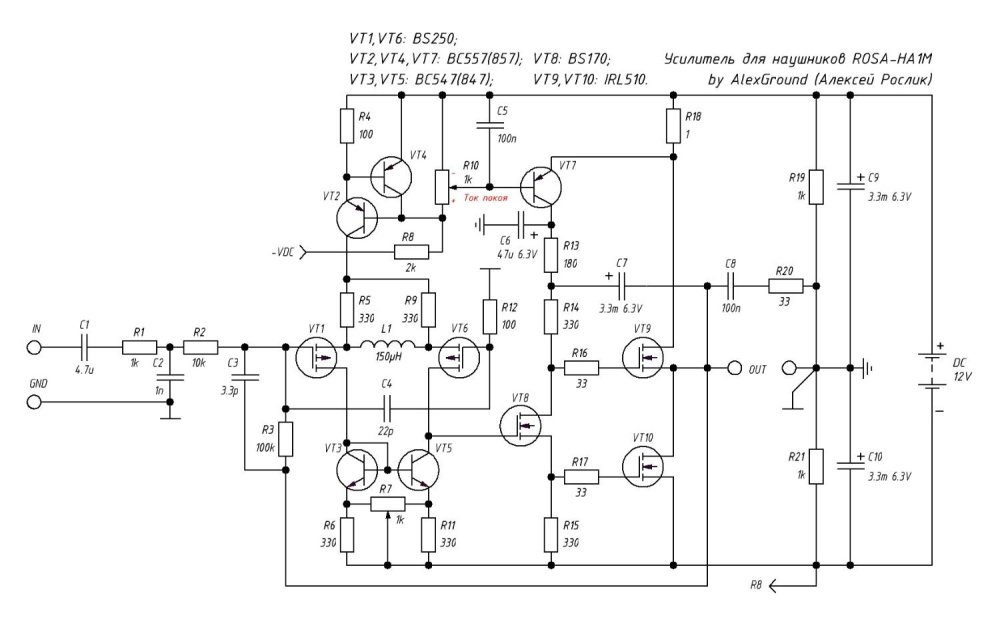

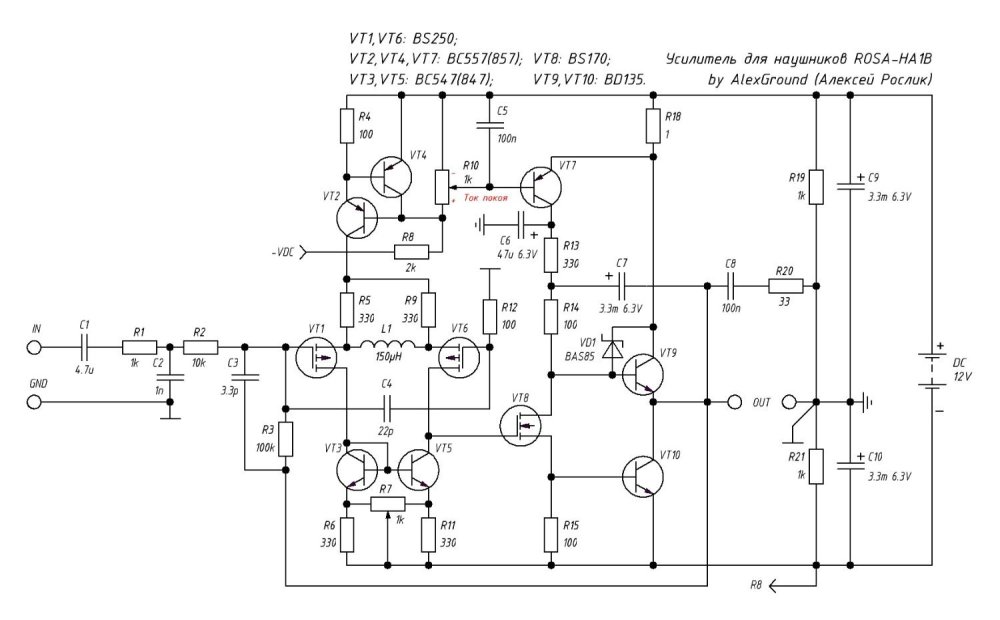

Схема состоянием на сейчас.

Отдельная благодарность Alex Koryagin за трассировку, сборку и отправку мне макета на тесты.


  • Thanks (+1) 1
AlexGround Enthusiast

AlexGround

Posted
Posted
7 часов назад, Russ3000 сказал:



Да, до Назара ему далеко.

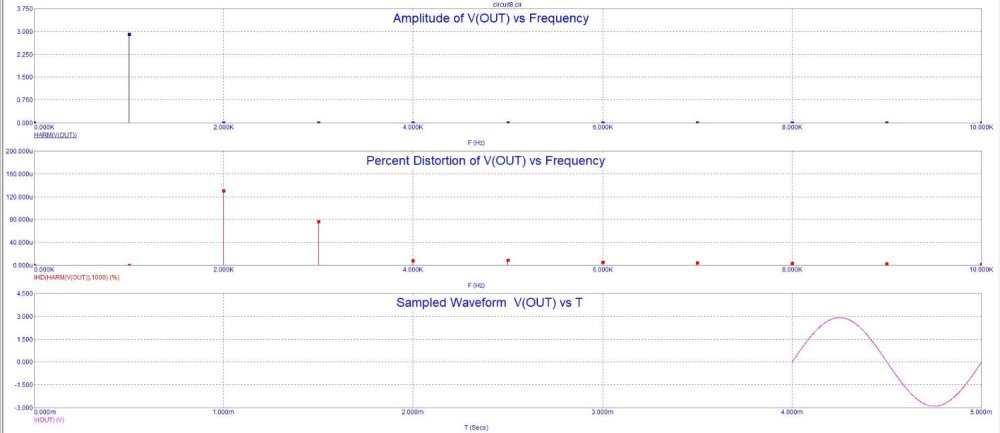

Мне интересно почему КНИ в моем макете вышел ощутимо больше ИМИ. Ибо в симуляции там КНИ на уровне~ 0.002%.

Покручу его ещё, может выйдет улучшить. И надо снять в чистом А замер, ибо в замере реж.ЭА ток покоя 30мА, выходной ток порядка 100мА(rms).

На счёт Назара, есть замеры там в железе, некогда читать всю ветку? В целом все ключевые характеристики Назара там определяет опер, я чисто из спортивного интереса хотел полностью на дискрете.

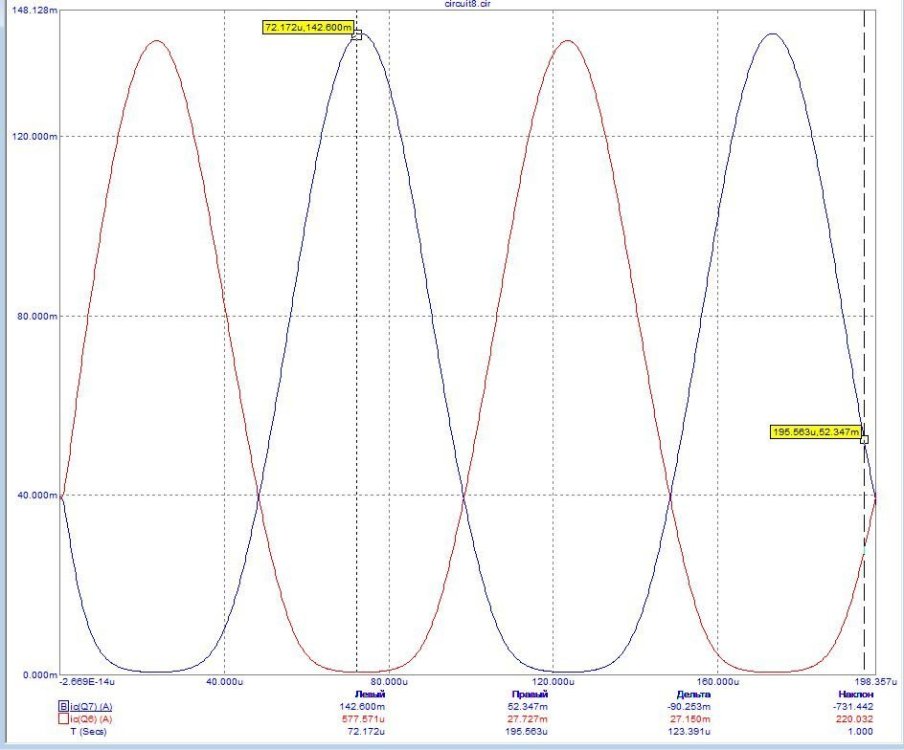

Перед Назаром у этого усилителя есть и преимущества, например стоимость, экономичность (ВК может как в А работать, так и  спокойно переходит в ЭА и выдает на выход до 4-5 токов покоя), виртуальная земля (не нужна защита)..

AlexGround Enthusiast

AlexGround

Posted
Posted

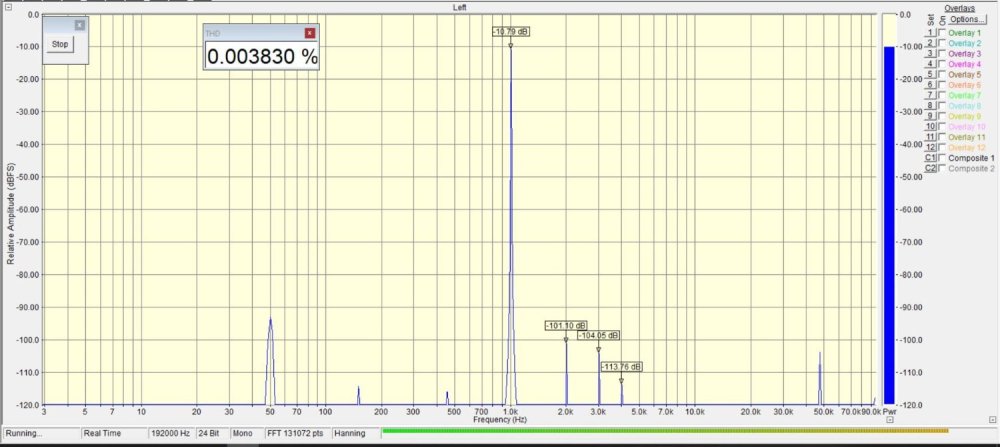

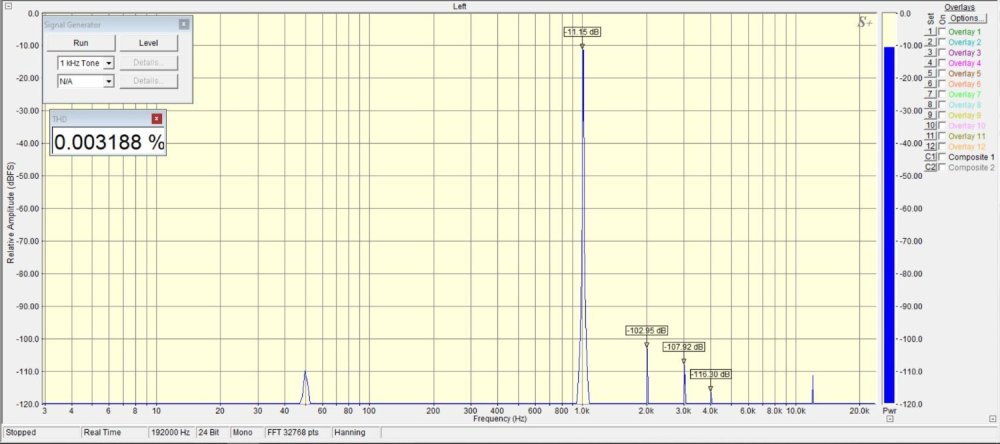

Чуть настроил измерительный комплекс, вроде вышло более правдоподобно.
ток покоя 60мА, выходное напряжение 3V (rms), нагрузка 30 Ом




  • Thanks (+1) 1
  • Cool (+1) 1
AlexGround Enthusiast

AlexGround

Posted
Posted

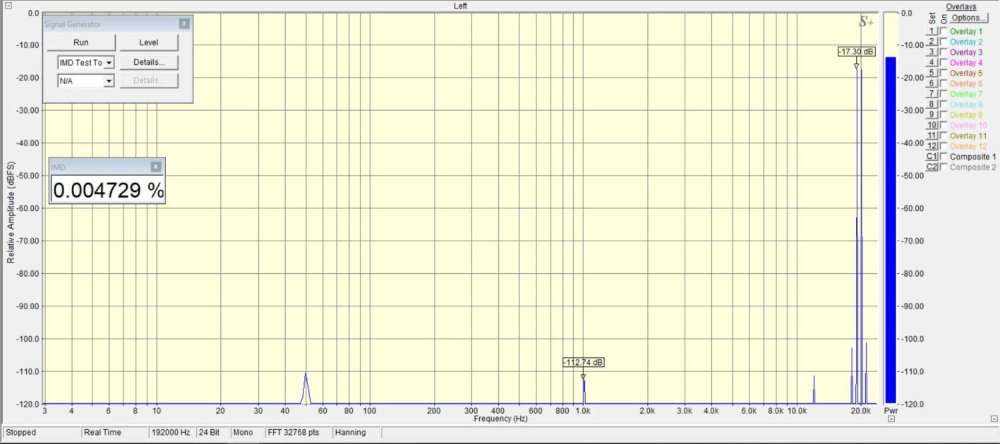

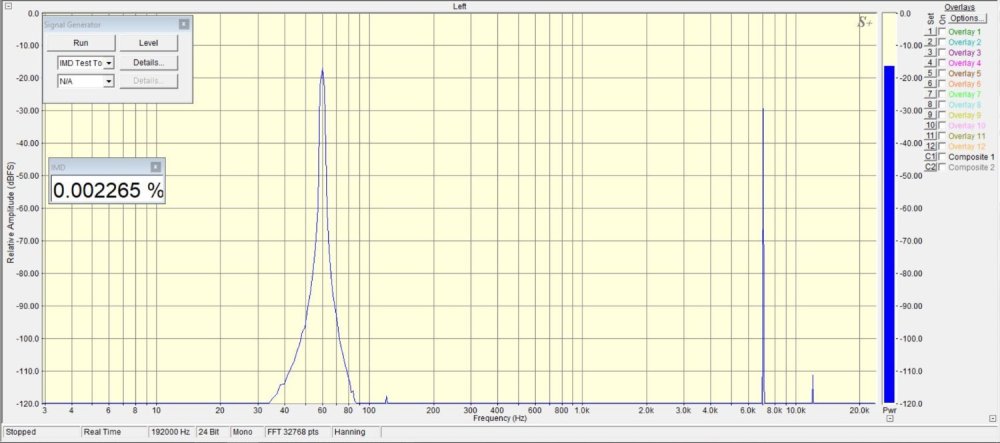

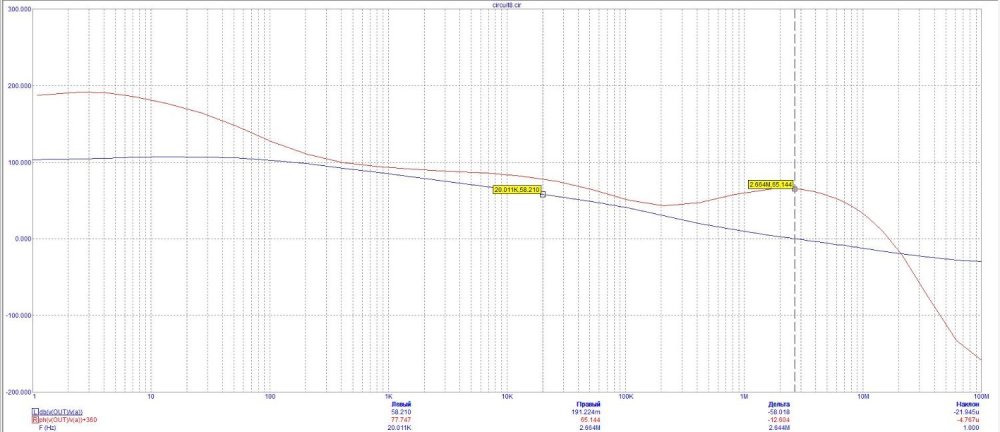

Облегчил коррекцию, сделал новый замер (200мВт 50мА ТП), так же бонусом к картинкам из железа, картинки из симулятора.







Anatolii Local

Anatolii

Posted
Posted

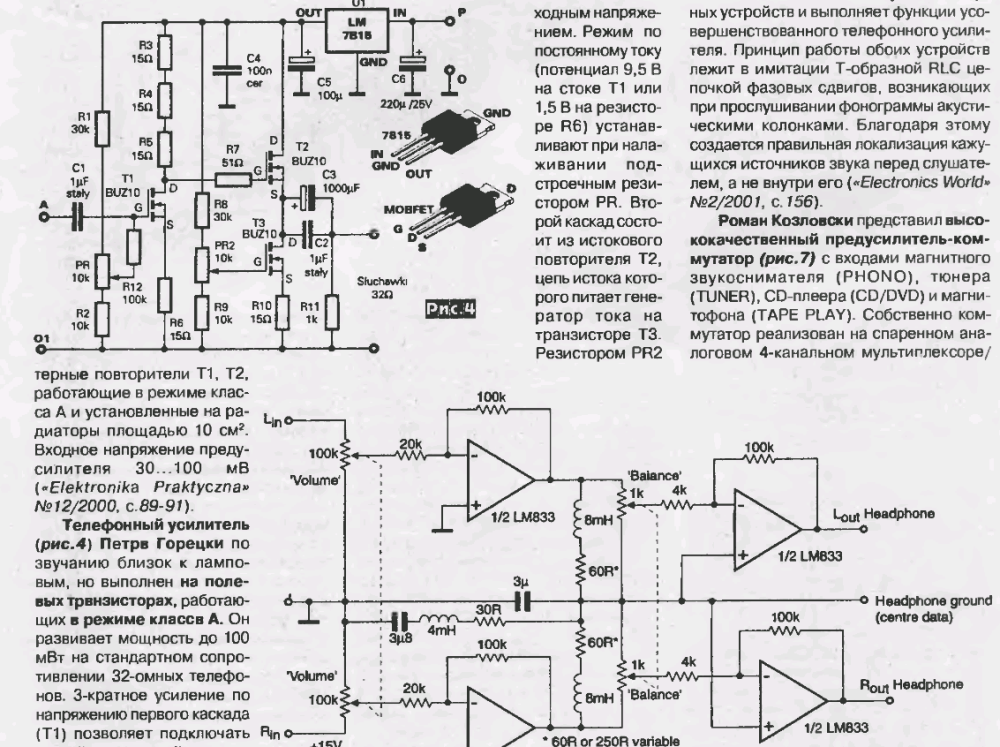

Хочу порекомендовать " ушной" на рис 4 . Я не "ушник "  сделал когда то на заказ , заказчик был очень доволен . и мне понравился , полевики взял первые попавшиеся низковольтные от ибп . .


sova Local

sova

Posted
Posted

Простой и с хорошим звучанием,  если применить хорошие комплектующие.

Взято из схемы ушного усилителя Филипс СД-960, ОУ NJM 4556. Звук понравился.






BAA Master

BAA

Posted
Posted
34 minutes ago, sova said:

Простой и с хорошим звучанием,  если применить хорошие комплектующие.

Кому и кобыла - невеста, уж извините. LM101 с увеличенным током, Японский!
