Простой усилитель для наушников на дискретных элементах

Valinor

By Valinor
in Semiconductor

 Share

Recommended Posts

BAA Master

BAA

Posted
Posted
1 hour ago, юрий робертович said:

buz10 хорошо, от ибп - плохо.

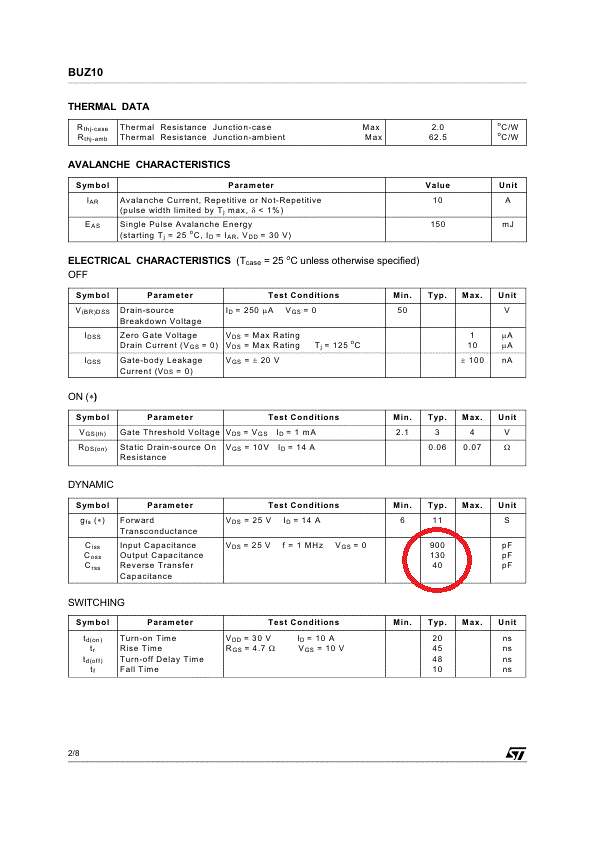

BUZ10 N - CHANNEL 50V - 0.06Ω - 23A TO-220 STripFET MOSFET
Примерно такое вот и стоит в  ИБП "мультивибраторах".
Чем уж он так хорош - непонятно
Вот Сименсовский, из 90-х
BUZ 10 50 V 23 A 0.07 Ω TO-220 AB C67078-S1300-A2
Всё то же всё из того же

  • Replies 79
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

RSD
RSD

Простой - это когда один транзистор, дроссель и выходной конденсатор. Или лампа и трансформатор, к примеру.  А то, что на картинке...

Xрюн222
Xрюн222

В отношении полупроводниковых вариантов чего-либо - с очень большой вероятностью да.

AlexGround
AlexGround

Чуть настроил измерительный комплекс, вроде вышло более правдоподобно. ток покоя 60мА, выходное напряжение 3V (rms), нагрузка 30 Ом

Posted Images

sova Local

sova

Posted
Posted
5 минут назад, BAA сказал:

Кому и кобыла - невеста, уж извините. LM101 с увеличенным током, Японский!

Звук зависит от качества исполнения! Если просто,  дешево , но вполне звучащее,  то почему нет? Я слушал в составе Филипса 960, очень хорошо! Раскачал изо динамику, Ямаха,   аналог наших ТДС -5, которую не могло раскачать на многих других.  Но косс 4 мне пнравились лучше.

BAA Master

BAA

Posted
Posted
Just now, sova said:

Звук зависит от качества исполнения!

Именно так. Авто с левым рулем - гуано, а вот с правым... Качество.
Печатные платы из гетинакса - даже в советском такого не было.

sova Local

sova

Posted
Posted
1 минуту назад, BAA сказал:

Именно так. Авто с левым рулем - гуано, а вот с правым... Качество.
Печатные платы из гетинакса - даже в советском такого не было.

В советских аппаратах из гетинакса много было плат. И это для звука лучше,  чем текстолит.

BAA Master

BAA

Posted
Posted
37 minutes ago, sova said:

В советских аппаратах из гетинакса много было плат. И это для звука лучше,  чем текстолит.

Вы всё выворачиваете?
Для звука - только вашим ушам известно, в автомобиле - нет, там температуры -40/+100 и влажность как получится. Дешевка.

Xрюн222 Mentor

Xрюн222

Posted
Posted
2 часа назад, BAA сказал:

Именно так. Авто с левым рулем - гуано, а вот с правым... Качество.

"Адназначна!!!" (С) :) Хотя, несомненно, маркетологи с их неизменным "пипл хавает!!!" и туда добрались не только что...

sova Local

sova

Posted
Posted
4 часа назад, BAA сказал:

Вы всё выворачиваете?
Для звука - только вашим ушам известно, в автомобиле - нет, там температуры -40/+100 и влажность как получится. Дешевка.

 У меня дома нет ни минус 40 ни тем более плюс 100.  У вас -есть? :))

sova Local

sova

Posted
Posted

из простых на 3 х транзисторах

Транзистор Q1(BC239C) обеспечивает предварительное усиление входящего аудиосигнала. Транзистор Q1 настроен на функцию коллекторно-базового смещения путем подключения сопротивления 68KΩ. Этот резистор обеспечивает отрицательную обратную связь для транзистора Q1. Выход Q1 поступает на базу Q2, служа в качестве входного управляющего сигнала. После предварительного усиления аудиосигнал дополнительно усиливается Q2 (BC337) и Q3 (BC237) перед подачей на выходные динамики (наушники). Эта схема должна работать от напряжения питания 3В-5В.




Ollleg Mentor

Ollleg

Posted
Posted
5 часов назад, BAA сказал:

Именно так. Авто с левым рулем - гуано, а вот с правым... Качество.

Вот ведь парадокс...

В СССР на экспорт делалось всё качественно, а в Японии наоборот.....

KAI Proficient

KAI

Posted
Posted
5 часов назад, BAA сказал:

Вы всё выворачиваете?
Для звука - только вашим ушам известно, в автомобиле - нет, там температуры -40/+100 и влажность как получится. Дешевка.

Текстолит более гидроскопичен чем гетинакс. По этому платы покрывали лаком.

По температуре, в обоих смола.

Плюс текстолита только в механичекой прочности.

Сергей А Local

Сергей А

Posted
Posted

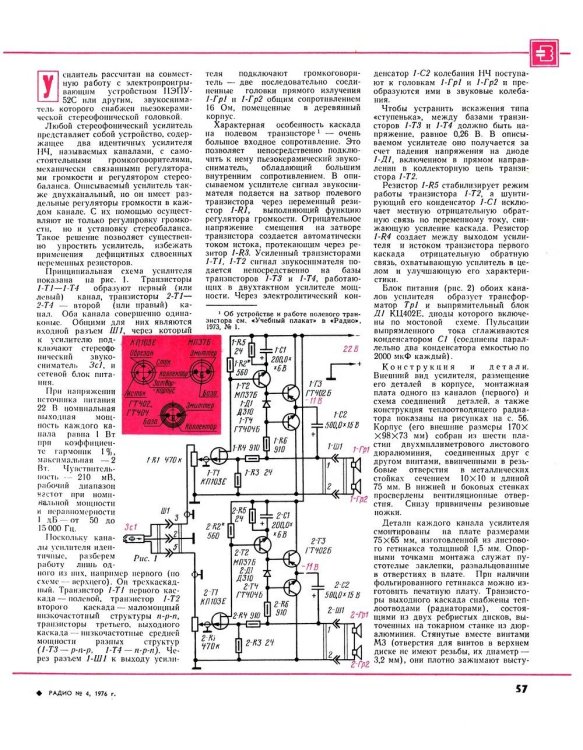

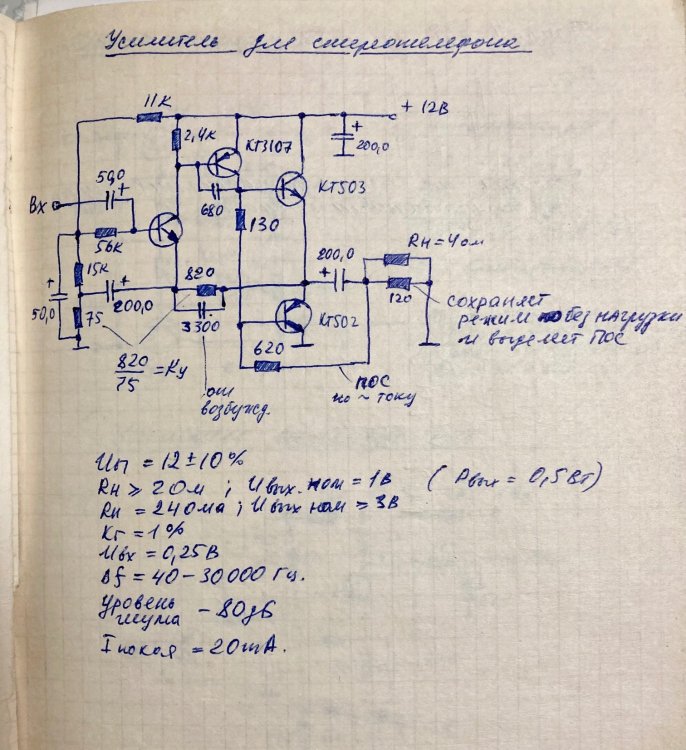

В далеком 88г понадобился магнитофон , читать спектрумовские программки , взял коробку с протяжкой от Весны 306 , добавил филлипсовский УВ , и для контроля вот такой усилитель , нагрузив на 2ГД40 , что там стоял. Может току покоя и добавил слегка , давно было.
Так вот , вся эта конструкция от моноголовки читала все программы плюс пела того же Высоцкого до степени живого концерта. Не очень громко , да те же полватта.
Через пару дней , кто-то выклянчил этот плеер вместе со спектрумом , даже цена выше нового не помешала.
Кому не лень спаяйте , может ОНО. :)

Откуда схема не помню.


  • Like (+1) 1
BAA Master

BAA

Posted
Posted
4 hours ago, sova said:

 У меня дома нет ни минус 40 ни тем более плюс 100.  У вас -есть? :))

Какой тонкий юмор!
1. Если Вы не поняли (типа подъе...хидничали) то поясняю: про температуру было относительно авто. Отчего, в авто, надо стеклотекстолит.
Гетинакс был в Советских реле поворота и прочее до 70-х, потом пошел стеклотекстолит. А вот Японские реле из 90-х, с гетинаксом, видел.

2. Как так получается, что у вас:
то лампы из 30-х, к ним шасси из рейха с кондерами из бумаги и кенотронами,
то операционник с выходным каскажом в классе B?

Сразу на двух конях? - седалища не хватит (С) из фильмы.

И собственно по теме - возьмите ADSL драйвер или AUDIO усилитель с кристаллом от первого, от TI, пока производят.
Разработаны для минимума искажений и низкоомной нагрузки, мостовые (дифференциальные).
Если надо искажений, приятных для уха - каскад на полевике, по выбору,
с параллельным повторителем от BurrBrown например, BUF634.

P.S. Качество изготовления и сборки на востоке бывает отменное, вот схемотехника и решения - далеко не всегда,
последние, в своем большинстве, не очень восточные. Тот самый ОУ из далеких 60-х, из тех самых, соединенных.


юрий робертович Local

юрий робертович

Posted
Posted

Никогда не забуду с левым рулем 1991г Тойота Карина Е, сделана для германии, просто заливал бензин, и менял масло.

И схема Крылова она настолько гениально выполнена, придраться некуда. Хоть в Тлф, хоть небольшой УНЧ. И пусть 0,000 процента К гармоник пишите, но слух не обманешь


BAA Master

BAA

Posted
Posted
50 minutes ago, юрий робертович said:

ВАА, сорри Вам

Выражайтесь точнее. Вы чего в виду-то имели. Листы данных, что от "старого" сименса что от "нового"  ST я видел, откуда и скопировал запощенное.
Сие подразумевает что про емкость "догадывался" Искать схему от ИБП, дабы вас убеждать? Это вы сказхали, что ИБП суть плохо. Вот и доказывайте.

AlexGround Enthusiast

AlexGround

Posted
Posted

Уважаемые коллеги, предложенная мной схема для высококачественного усиления и широкого диапазона нагрузок.

+Тихий запуск

+Термостабильность железная

+ Универсальность режима работы ( хоть чистый А, хоть АВ)

+ Широкий диапазон нагрузки, можно низкоомную изодинамику подключить и 250 Ом высокоомные наушники

+ Питание однополярное типовой величины, при этом нет конденсатора на выходе

+ Недорогие комплектующие

Реально проще и аналогично или лучше по качеству можно сделать только с применением умощненного повторителем хорошего ОУ или на спец.микросхеме.

Предложенные в ветке схемы на 3х транзисторах несомненно проще, но на этом их достоинства заканчиваются.

AlexGround Enthusiast

AlexGround

Posted
Posted
9 минут назад, BAA сказал:

Вариации на тему

ТОСники это хорошо, но касательно конкретно этой реализации, полевики входные p n канал сильно отличны, да и выходные тоже, не хватает какой либо балансировки для установки "0" на выходе. Термостабилизация отсутствует. Регулировка тока покоя тоже не предусмотрена. Схема именно в таком виде мягко говоря сырая.

sound Local

sound

Posted
Posted

А SE веселее как по простоте так и по звуку.Capture.thumb.JPG.c71826f87e45c5408a0f764265bc4666.JPGВзято отсюда https://www.diyaudio.com/community/threads/jfet-mosfet-headphone-amplifier-j-mo-3.310544/ печатки и симуляции  имеются. Так как форум сжимает картинки до неузнаваемости, размещу в архиве картинку на разные импедансы наушников.

-mo3_ allversions.zip

BAA Master

BAA

Posted
Posted
7 minutes ago, AlexGround said:

ТОСники это хорошо, но касательно конкретно этой реализации, полевики входные p n канал сильно отличны, да и выходные тоже, не хватает какой либо балансировки для установки "0" на выходе. Термостабилизация отсутствует. Регулировка тока покоя тоже не предусмотрена. Схема именно в таком виде мягко говоря сырая.

Это "версия на тему" коммерческго усилителя. Каковая, естественно имеет подстроечники там где надо и подбор транзисторов... и всё остальное. От "ОУ 60-х годов" на дискретах интернет и так лопается.

AlexGround Enthusiast

AlexGround

Posted
Posted
6 минут назад, sound сказал:

веселее как по простоте

Лично меня смущают усилители которые хлопают в наушники при включении, да и наличие выходного конденсатора в целом компромиссное решение.

AlexGround Enthusiast

AlexGround

Posted
Posted
2 минуты назад, BAA сказал:

естественно имеет подстроечники там где надо и подбор транзисторов...

Вот вот, это нельзя упускать..если все изобразить то особо проще чем то что я предложил и не получится. Проще это ОУ + повторитель.

BAA Master

BAA

Posted
Posted
9 minutes ago, sound said:

А SE веселее как по простоте так и по звуку.


Взято отсюда https://www.diyaudio.com/community/threads/jfet-mosfet-headphone-amplifier-j-mo-3.310544/ печатки и симуляции  имеются.

Вот иманна! (С) Хрюн Моржов. Ставим еще один полевик вместо резистора и, в зависимости от типа и SRPP и дин нагрузка.

sova Local

sova

Posted
Posted
10 часов назад, BAA сказал:

Какой тонкий юмор!
1. Если Вы не поняли (типа подъе...хидничали) то поясняю: про температуру было относительно авто. Отчего, в авто, надо стеклотекстолит.
Гетинакс был в Советских реле поворота и прочее до 70-х, потом пошел стеклотекстолит. А вот Японские реле из 90-х, с гетинаксом, видел.

2. Как так получается, что у вас:
то лампы из 30-х, к ним шасси из рейха с кондерами из бумаги и кенотронами,
то операционник с выходным каскажом в классе B?

Сразу на двух конях? - седалища не хватит (С) из фильмы.

И собственно по теме - возьмите ADSL драйвер или AUDIO усилитель с кристаллом от первого, от TI, пока производят.
Разработаны для минимума искажений и низкоомной нагрузки, мостовые (дифференциальные).
Если надо искажений, приятных для уха - каскад на полевике, по выбору,
с параллельным повторителем от BurrBrown например, BUF634.

P.S. Качество изготовления и сборки на востоке бывает отменное, вот схемотехника и решения - далеко не всегда,
последние, в своем большинстве, не очень восточные. Тот самый ОУ из далеких 60-х, из тех самых, соединенных.


КНИ ниже нкоторй не такой и малой величины, не так много значат в звуке,  чтобы на этом фиксироваться и водить хороводы вокруг.

Зато кое что другое Вы не замечаете,  а это влияет,  но Вы отказываетесь это признать.

BAA Master

BAA

Posted
Posted
1 minute ago, sova said:

Зато кое что другое Вы не замечаете,  а это влияет,  но Вы отказываетесь это признать.

Суслика видишь? А он есть. Наблюдать дифирамбы оперу с выходом в чистом классе В и слышать что все должно быть ламповое, дорогого стоит.
А гетинаксу, в телевизорах "наелся", в ламповых. Так как другого не было, а в этом то одно отклячится то другое перегреется, то печатка отслоится, то контакты окислятся. Даже кусок есть, раньше продавали - могу подарить. Правда загнулся почти в рулон.
В каждой избушке свои погремушки. Мне чего заказывают - то и усиливаю. То видео то ток...
