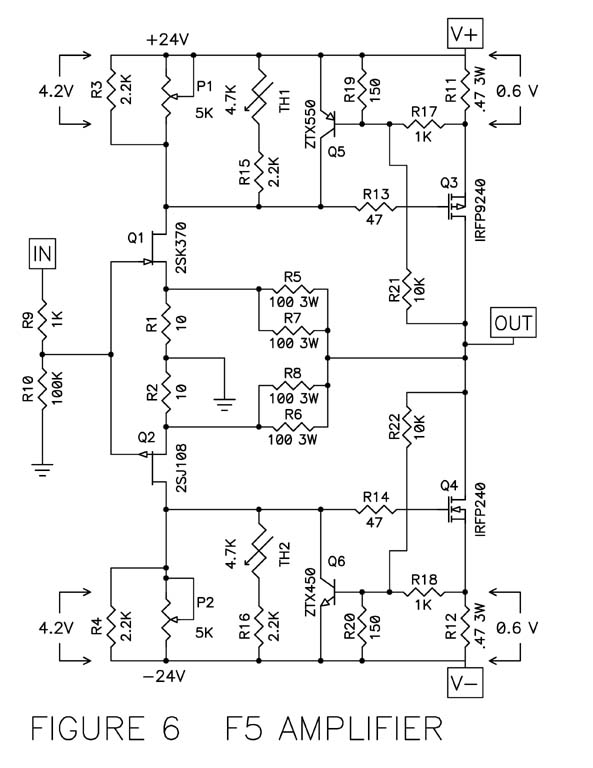

2 часа назад, BAA сказал:

Вот отсюда

Об этом я и говорил, да экономия 4х копеечных транзисторов, а что в итоге?
Две настройки для тока покоя, там крути и там крути, контролируй. Термостабилизация примитивная на термисторах, хотя при небольшом токе покоя в целом то простительно. Полевики на входе дефицит, а цена.. как весь усилитель из шапки за один такой полевичек:smile-18:Будет ли в итоге лучше по качеству? Не будет..jfet трудятся на резистивную нагрузку и качают напрямую затворы выходных мосфетов.

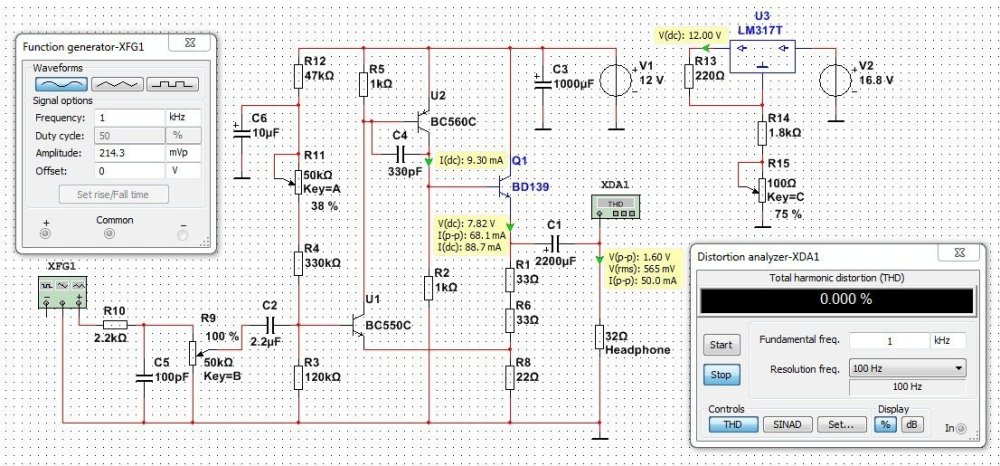

А вот если довести до ума, будет примерно так, это как минимум
https://audiohobby.ru/articles/usilitel-dlja-naushnikov-s-tos.html

Posted

Как там говорят начетчики там 2 транзистора на пути сигнала, тут - 4. Биполярник - сущность экспоненциальная, полевик - квадретичная. Да еще повторитель - вообще ниже плинтуса. Шутка.
Крутилок там и там - две. Имеет право быть...
В общем SE версия - тоже интересна, особенно при диф включении....

Posted

Если уж совсем начётничать :smile-59:, то у полевиков ничего квадратичного нет уж и в помине. Это всё те же мифы и легенды времён КП102.

Posted
59 minutes ago, юрий робертович said:

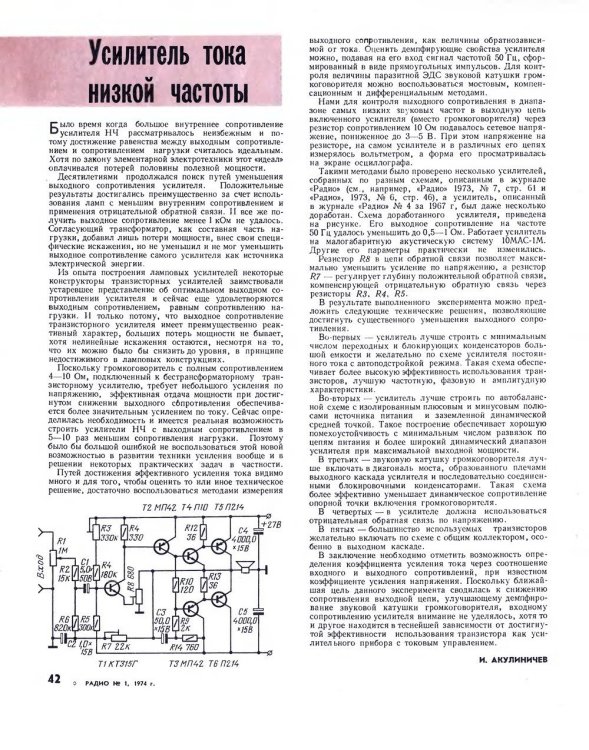

Учитесь у классиков, Акулиничев Иван Тимофеевич

Боюсь медицину не потяну. Но кардиограмму отличу, более или менее.
Основные достижения сего великого человека не совсем лежат в области звукоусиления.
Есть достойная схема, на кремнии, с каскодами, каковые претят ЮР.
Без германиев и квазикомплементов. И вариации.

Posted

Интересно, как отнесётся учёная компания к гибридному на 6С31Б и П217? Полнейший феншуй: лампочка и германий. Товарищ обещался нарисовать схему в читаемом виде.



И некстати про Акулиничева:

УСИЛИТЕЛЬ БЕЗ КОНДЕНСАТОРОВ.jpg



Последний абзац статьи как бы списан у классика:

Книга «Пламя любви», помимо своей неоспоримой художественной ценности, несомненно может служить прекрасным методическим пособием для преподавателей индустриальных техникумов, для студентов в период подготовки к экзаменам и особенно для молодых рабочих, готовящихся к сдаче техминимума.

Posted

Что касается германия, то полезной может оказаться древняя статья из Радио, особенно в части частотных :smile-59: свойств транзисторов про которые многие забыли.

http://archive.radio.ru/web/1967/04/032/

 Или могу постранично здесь разместить, если кому надо.

Posted
2 часа назад, юрий робертович сказал:

не надо "тихий запуск" городить

А никто его и не городил, он есть сам по себе. Ибо виртуальная земля, а не выходной конденсатор, как собственно у Акулиничева, все верно :smile-29:

Posted
2 часа назад, юрий робертович сказал:

Учитесь у классиков, Акулиничев Иван Тимофеевич, и не надо "тихий запуск" городить, как говорит Холмс(Ливанов) "элементарно, Ватсон"

Учиться особо нечему. Термостабилизация отсутствует, три взаимозависимых подстройки.

Posted
36 минут назад, AlexGround сказал:

Максимум в блок питания, а лучше прямо в мусорку

Многое достойно мусорки, но не оказывается там исключительно по недосмотру.

34 минуты назад, AlexGround сказал:

При включении на наушники прилетает 60в


Posted
3 минуты назад, Stan Marsh сказал:




Весь мусор из питания усиливается лампой (включен последовательно источнику сигнала)

Posted
12 минут назад, sound сказал:


Лучше Худа собрать, будет КПД выше, а так классическая топология, коррекция похоже наобум

Posted
8 минут назад, Stan Marsh сказал:

Мусор источника питания составляет 0,5мВ ВЧ-шума.

мое дело подсказать проблему, как минимум уже потенциально спас наушники от выпускания дыма при первом же запуске, значит не зря)

Posted
2 минуты назад, Stan Marsh сказал:

Опасность существовала исключительно в вашем воображении.:smile-03:

Ну кто то же может посмотреть и реально собрать, бумага то все стерпит, а вот наушники не факт:smile-03: При подключении наушников 250 Ом на них при подаче питания сразу 24В и плавно снижается по меру заряда конденсатора, может длительности импульса не хватит их спалить, но ни наушникам ни ушам такое точно не понравится)))

Posted

Дам подсказку, двойной триод, из них второй повторителем, а уже он качает транзистор, пока накал разогревается, транзистор плавно открывается и выходит на режим. И мусор питания усиливать не придется =)

Posted
1 минуту назад, AlexGround сказал:

реально собрать

Без резистора "на сливе"? Сомнительно.



Только что, AlexGround сказал:

Дам подсказку

Обойдусь, но всё равно спасибо.:smile-11:

Posted
17 минут назад, Stan Marsh сказал:

Без резистора "на сливе"? Сомнительно


Никакого резистора тут небыло, ну и резистор включен параллельно наушникам, напряжение чуть снизит, время заряда ускорит, но от оглушающего хлопка не спасет:smile-63:
Реально лампу подружить с транзисторным выходом по науке не так просто как кажется на первый взгляд. Один из вариантов структуры от тов.fakel https://forum.vegalab.ru/showthread.php?t=87815

attachment.php?attachmentid=373812&d=1591540765

вот только для ушника R3 нельзя опирать на выход, течет постоянка через нагрузку, для АС пренебрежительно мала, а вот для наушников не очень хорошо.. и в целом транзисторную часть для ушника можно переделать/упростить
