QUAD II, повторим легенду?

Stan Marsh

By Stan Marsh
in Valve

 Share

Recommended Posts

KAI Proficient

KAI

Posted
Posted
14 часов назад, ВКН сказал:

Мышления, видимо....

Ну не нужно создавать копии! Для этого есть китайцы. Делайте свое!

К корпусу, кстати, никаких претензий! Классика радует глаз. Но радует-ли такая классика избалованный слух?

У того же Сергея Смирнова были досерийные моноблоки. LEAK на паре ЕСС82 + пара КТ66 + U52. Вильямсон. После них его же QUADы трудно было слушать. Набор панелек универсален!

У кого избалованный слух пусть делают что хотят.

У кого не избалованный хотят   Quad ll.

  • Replies 395
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Stan Marsh
Stan Marsh

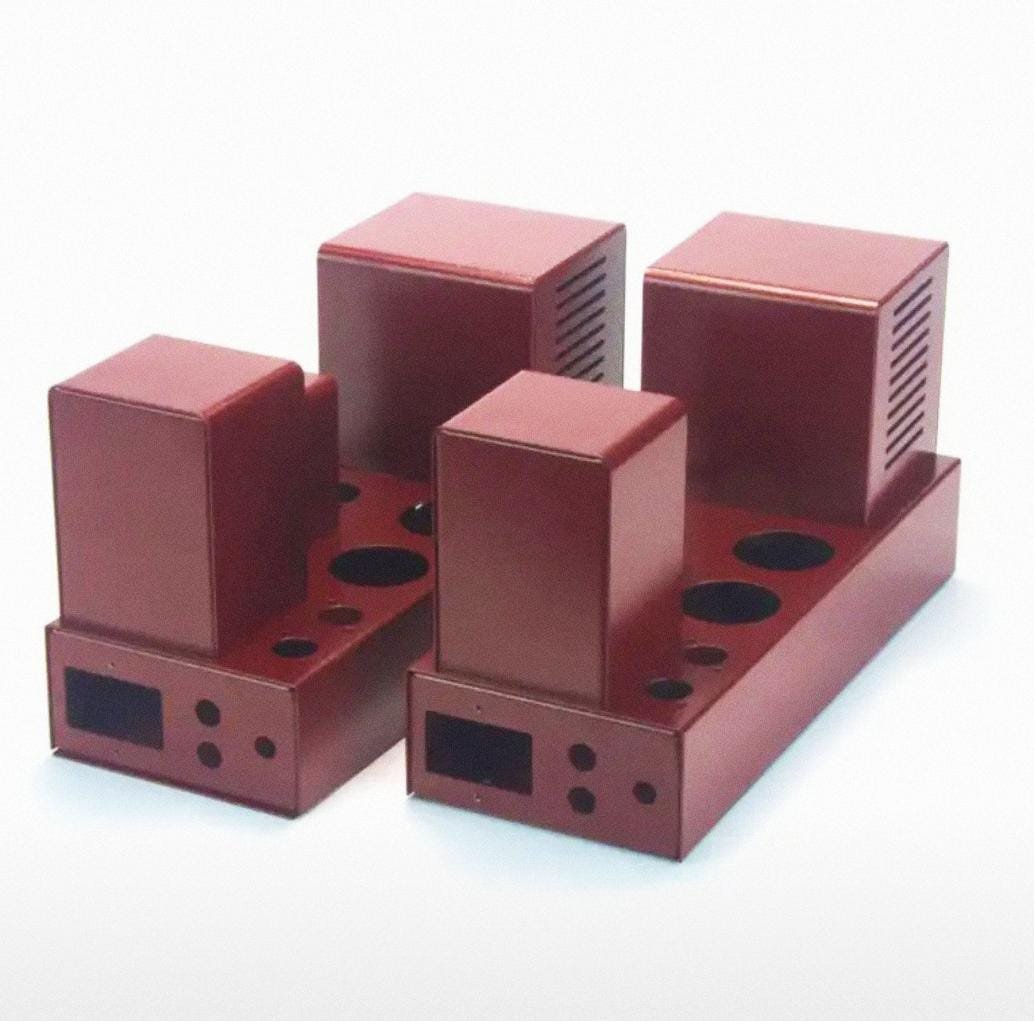

Покрашены.

ВКН
ВКН

Простите, мучался с давлением несколько дней.  1. Мои трансики на ПЛ-сердечнике следующие: четверть первички - вторичка в два слоя, меджу которыми вмотана катодная - четверть первички.  Первички

ВКН
ВКН

Тоже имел возможность слушать оригиналы. Фона нет никакого.  Второе знакомство было с китайской репликой на КТ88/6550. Там даже американские Tung-Sol не спасли ситуацию. Полностью переделал входн

Posted Images

Xрюн222 Mentor

Xрюн222

Posted
Posted
1 час назад, KAI сказал:



У кого не избалованный хотят   Quad ll.

Им-то и тем более глубоко всё равно. А для виду можно гораздо более интересные дизайны повторить или создать.

Михаил SM Local

Михаил SM

Posted
Posted
5 минут назад, Xрюн222 сказал:

Им-то и тем более глубоко всё равно. А для виду можно гораздо более интересные дизайны повторить или создать.

По теме если ,  а в чём кому видится смысл этой ""легенды "" ?  Что-то недопонимание возникло.      Вот у нас в Твери -  оконечная часть Ригонда-102 , её усилитель , который в своё время ( 1996год) совершил переворот в сознании аудиотверичан , ""упорно долбившихся"" об транзисторы , реально легенда - вспоминают , благодарят , некоторые до сих пор слушают .

KAI Proficient

KAI

Posted
Posted
В 13.03.2024 в 14:36, юрий робертович сказал:

Я Гендина 6ф3п в 8-м классе школы

Гендин УНЧ mrb0538 1964г_010.gif

Рад за вас, но нахрена это здесь.

  • Like (+1) 1
KAI Proficient

KAI

Posted
Posted

Есть железо ПЛ сечением 25х40, хочу намотать две катушки на сердечнике с выходом на 4,8 и 12 Ом. Подскажите как лучше сделать секционирования обмоток.

KAI Proficient

KAI

Posted
Posted

Ещё вопрос, при расчёте витков вторички, первичная считается как анодная+катодная обмотки?

Sergio Proficient

Sergio

Posted
Posted
2 часа назад, KAI сказал:

Ещё вопрос, при расчёте витков вторички, первичная считается как анодная+катодная обмотки?

Первичка с КО является индуктивным делителем в котором напряжение КО вычитается из напряжения АО, чем обусловлена ООС КО. Следовательно, необходимо компенсировать напряжение КО либо усилением драйвера, либо введением ПОС, отсюда и считаем первичку.

ВКН Local

ВКН

Posted
Posted
7 минут назад, Sergio сказал:

Первичка с КО является индуктивным делителем в котором напряжение КО вычитается из напряжения АО, чем обусловлена ООС КО. Следовательно, необходимо компенсировать напряжение КО либо усилением драйвера, либо введением ПОС, отсюда и считаем первичку.

Не совсем так. Напряжение КО не вычитается из напряжения АО.  Они дополняют друг друга. Т. е. Если на условной первичке (для простого понимания пусть однотактный триодный каскад) 5к генерируется условные 200в, то они просто распределятся между КО и АО в соответствующем % соотношении. А вот уже из сеточного сигнала вычитается напряжение КО.

Если же вся обмотка является катодной, то на вход надо подать все (условные)

200в + необходимый для этого сигнал (как для обмотки в аноде).

В РР и пентоде/тетроде, все гораздо сложнее. Там часть КО уже влияет на потенциал Сетки2 относительно катода. Что создает УЛ режим работы.

Ну и венцом всему - общая ООС.

  • Like (+1) 2
Sergio Proficient

Sergio

Posted
Posted
4 часа назад, ВКН сказал:

Не совсем так. Напряжение КО не вычитается из напряжения АО.  Они дополняют друг друга. Т. е. Если на условной первичке (для простого понимания пусть однотактный триодный каскад) 5к генерируется условные 200в, то они просто распределятся между КО и АО в соответствующем % соотношении. А вот уже из сеточного сигнала вычитается напряжение КО.

Если же вся обмотка является катодной, то на вход надо подать все (условные)

200в + необходимый для этого сигнал (как для обмотки в аноде).

В РР и пентоде/тетроде, все гораздо сложнее. Там часть КО уже влияет на потенциал Сетки2 относительно катода. Что создает УЛ режим работы.

Ну и венцом всему - общая ООС.

Константин Николаевич, спасибо за исправление-дополнение.

KAI Proficient

KAI

Posted
Posted

Значит, при секционировании первички и вторички трансформатора нет разницы между катодной и анодной частью обмотки, считаем, что это одна обмотка.

AlexKorotov Local

AlexKorotov

Posted
Posted
В 14.02.2024 в 19:07, Константин сказал:

А кто нибудь из форумчан слышал оригинал? Не фонит с обычными АС (не ESL)? БП там смелый даже для двухтакта.

Я думаю, что этот усилитель все таки для работы со статиками был расчитан. Нагрузка в этом случае для усилителя тяжелая, отсюда и всякие ООС. Думаю, что с обычными динамиками это будет похоже на обычный современный усилитель, ни как не с "ламповым звуком", а скорее скучным звуком.

Я чередую в прослушивании статики с о своим усмлителем и квод 405 и четырехполоску на обычных динамиках. Статики звучат аналитично, но в них нет кмк некой жизни... Динамики выдают кашу, но чем то цепляют. Еще лучше, еще окрашенней слушать с магнитофона даже цифровые копии. Это как усилитель вкуса, приправа. Вообщем смысл послания в том, что усилитель для статиков, должен иметь низкое выходное сопртивление и достаточную мощность. Если усилитель для статиков имеет недостаточную мощность, то возникает эффект компрессии. Тихие звуки кажется начинают звучать громче, а пики сглаживаются.  С таким вот явлением сталкивались мои знакомые с мартин-логанами, после смены усилителя на более мощный (50 вт - > 200 вт) заметно улучшалась динамика.

Больше мощности, более от усилителя ни чего не требуется :)

  • Like (+1) 1
ВКН Local

ВКН

Posted
Posted

Нет. Я катодную вматывал между слоями вторички, максимально удалив КО от АО.

Однако, в упомянутом в соседней теме каскаде с еденичной связью, наоборот  - каркас пополам и первички бифилярно двумя шелками в обоих половинках.

  • Like (+1) 1
KAI Proficient

KAI

Posted
Posted
27 минут назад, ВКН сказал:

Нет. Я катодную вматывал между слоями вторички, максимально удалив КО от АО.

Мне трудно судить о преимуществе такой намотки как у вас.
