1 hour ago, Buran81 said:

меня спрочили по смыслу -"нафига"

Это да. В э/моторах сердечник блестит.
Местный волшебник есть, чуть было не заказал. Отжигает даже не в аргоне - на воздухе, жалко оксид магния наносить - типа окисел изолирует.  Лично похвастался. Зато сам режет ленту и мотает - о как. От кого-то станки остались.

  • Replies 310
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Xрюн222
Xрюн222

Это абстрактные теоретические теории из пальца или с потолка, в данном  случае  никак практически не относящиеся к показанному на фото устройству. Все оба три трансформатора местного, своего пр-ва, не

Сергей Ал.
Сергей Ал.

Уточняйте - хуже по потерям на фиксированной частоте при фиксированной индукции. Как уже писалось выше - это имеет значение, например, для трансформаторных подстанций. Для наших дел потери в сердечник

Михаил SM
Михаил SM

Немцы раньше часто свои силовые трансформаторы собирали без перекрышки , как ТВЗ1-9 : Ш в стопку и I аналогично . Потом всё это притягивается рабочим магнитным полем ...  . Тем не менее ,  я пересобир

Posted Images

Алексей Proficient

Алексей

Posted
Posted
5 часов назад, BAA сказал:

...в) Что нам ток ХХ? Там рабочий бегает в сотни раз больше...

...Если Вы всё это знаете и троллите - то модера нет, а ветка заглохнет. И для неокрепших нехорошо.

Так не я же за малый ток хх ратую, у нас транс на хх считай не работает. И вообще каждой железке найдется свое применение, где она проявит себя в полной красе!

И вы правы, что-то меня понесло в непродуктивный диалог, ко словам цепляюсь... завязываю, но останусь при своем мнении.

Прошу прощения у портальцев и особо у Михаила, красивые торы мотает, а красивый самолет летает!

Xрюн222 Mentor

Xрюн222

Posted
Posted

 Про пресловутый самолёт давайте уж полностью - 'Красивый самолёт и летает красиво, и падает красиво!"(С)

Судя по объему и многократности обсуждений, как раз все трансформаторы у обсуждателей с пеной у рта мотаются исключительно для работы на ХХ с возможно мЕньшим током...

  • Like (+1) 2
BAA Master

BAA

Posted
Posted
34 minutes ago, Xрюн222 said:

мотаются исключительно для работы на ХХ с возможно мЕньшим током

Это следствие и один из показателей качества = притертые половинки.

Михаил К. Proficient

Михаил К.

Posted
Posted
1 час назад, Кружка сказал:

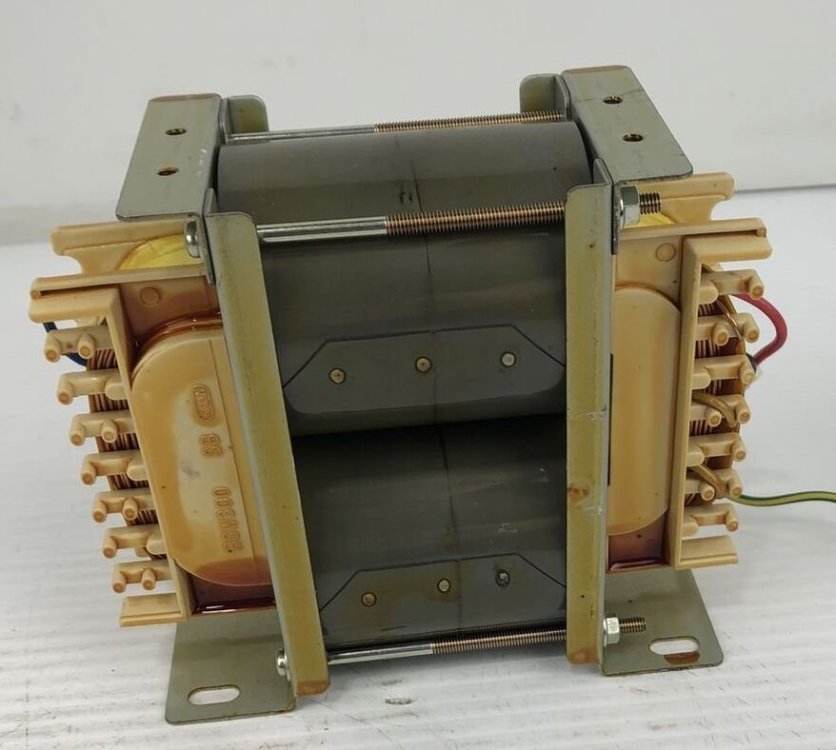

в чём плюшки и минусы трансов такой конструкции.



Типа цилиндрические магнитопроводы надеты на обмотки ?

Значит окно крошечное, длина витка очень большая.

Непонятно в чем профит...

И непонятно как туда внутрь цилиндров каркас с проводами вставили. Или цилиндры разборные или их наматывали на каркас с проводами.

BAA Master

BAA

Posted
Posted
2 hours ago, Кружка said:

Пока тут вся элита в сборе, может разъясните в чём плюшки и минусы трансов такой конструкции.



Очередной выкидыш автоматизации процесса.
Начальство - хочу экономии! Инженеры - нате, не обляпайтесь!
R-core на стероидах. Осталось все обмотки из ленты, а сердечник - из проволоки.

Xрюн222 Mentor

Xрюн222

Posted
Posted

Сердешник из проволоки - конструкция первых трансформаторов 120++ летней давности :). Ещё Фарадей делал, с обмоткой из меди в шёлке :) Но, во всяком случае, обмотка с круглыми витками точно имеет плюсы перед прямоугольной

S.Laptev Mentor

S.Laptev

Posted
Posted

В самом дорогом и хайэндном стоят трансы R типа, если читать шесть лун, к примеру, начала делать Сони очень давно, лет 40 назад.

Карта Proficient

Карта

Posted
Posted
5 минут назад, Xрюн222 сказал:

Сердешник из проволоки - конструкция первых трансформаторов 120++ летней давности :). Ещё Фарадей делал

Где-то на ставропольщине был маниак, из проволоки, говорил, не толще 0.08 мм, давно.

3 минуты назад, S.Laptev сказал:

В самом дорогом и хайэндном стоят трансы R типа

Сечение всегда мало, хоть переСони.

BAA Master

BAA

Posted
Posted
3 minutes ago, Xрюн222 said:

обмотка с круглыми витками точно имеет плюсы перед прямоугольной

Боюсь преобразоваловка сожрет НЧ трансы как микросхемы - транзисторы, а транзисторы - лампы.
И да,
"круглые" обмотки проще и лучше и изготавливать тоже. Выпучивания нет и прочее.

S.Laptev Mentor

S.Laptev

Posted
Posted
2 минуты назад, Карта сказал:

.....

Сечение всегда мало, хоть переСони.

Лайки кончились опять. Вы думаете что Михаил К на самом деле не знает почему, нет, знает лучше всех.

S.Laptev Mentor

S.Laptev

Posted
Posted

Да, а что смешного, это подтверждает мою правоту, я где-то рядом с предельным количеством всё время нахожусь, т.е. чуть меньше 50-ти.

Михаил К. Proficient

Михаил К.

Posted
Posted
57 минут назад, Кружка сказал:

Наматывают на готовую катушку.

Тогда это два сильно недомотанных тороидальных магнитопровода.

Замотан не весь магнитопровод, а только узкий сектор. И длина витка в пересчете на сечение очень большая, т.к. сердечник имеет непропорционально большую высоту+ каркас.

Непонятны плюшки такого странного конструкциона...

Кружка Local

Кружка

Posted
Posted
5 минут назад, Михаил К. сказал:

Непонятны плюшки такого странного конструкциона...

Значит остались за кадром. Либо они сами, либо Японские технологии.

Карта Proficient

Карта

Posted
Posted
36 минут назад, Михаил К. сказал:

Непонятны плюшки такого странного конструкциона...

Элементарно. Простота и скорость намотки (R-core, в смысле, Сони).

Кружка Local

Кружка

Posted
Posted
5 минут назад, Карта сказал:

Простота и скорость намотки (R-core)

Разговор не про R-core. С ними понятно. Следите за событиями.

Михаил К. Proficient

Михаил К.

Posted
Posted
2 часа назад, Кружка сказал:

Значит остались за кадром. Либо они сами, либо Японские технологии.

Их нет.



18 минут назад, немой сказал:

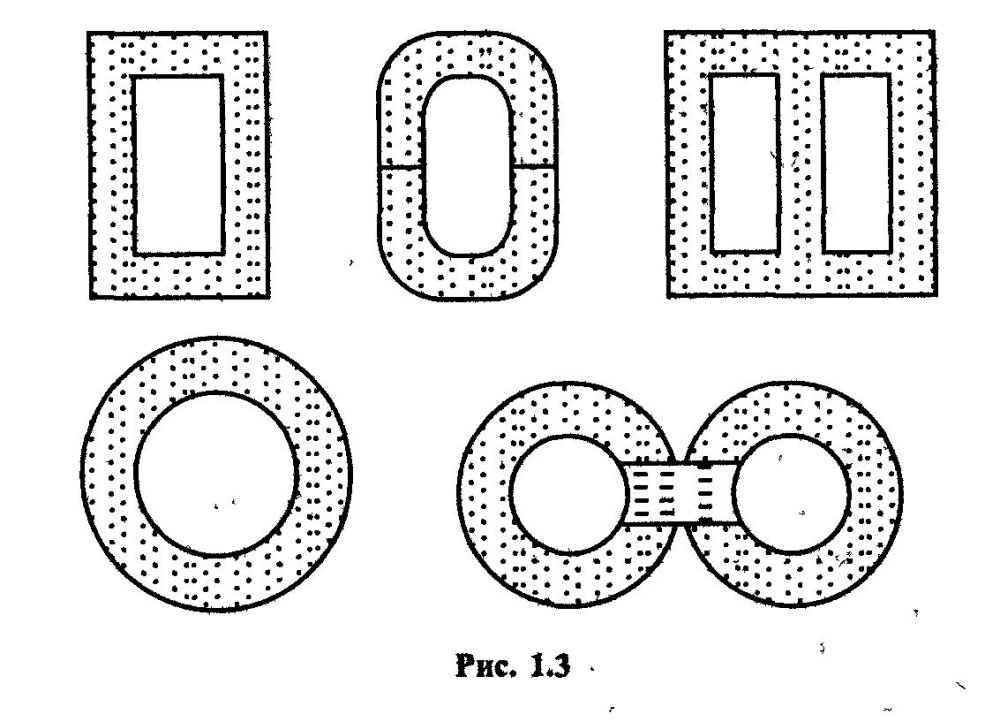

Еcть вот такая картинка с видами магнитопроводов ...


самый странный где два тора с замотанными на одну десятую часть СМЛ сердечниками. Особенно, если еще у них сечение сильно неквадратное (т.е. более длинный виток на ту же площадь).

Карта Proficient

Карта

Posted
Posted
5 минут назад, Михаил К. сказал:

самый странный где два тора с замотанными на одну десятую часть СМЛ сердечниками. Особенно, если еще у них сечение сильно неквадратное (т.е. более длинный виток на ту же площадь).

Вчера о таком думал. Слева-справа - вторички. Выше ПЛ обсуждался.

Михаил К. Proficient

Михаил К.

Posted
Posted
В 06.01.2024 в 00:39, Buran81 сказал:

А вот по факту измерений, почему то получается  около 16000. Т.е это говорит что нет там этого тех.зазора .

Тор 200х100х80 мм разрезан на прецизионном электроэрозионном станке (под выходник с зазором) на жве половинки и просто сложен обратно посмотреть что будет.

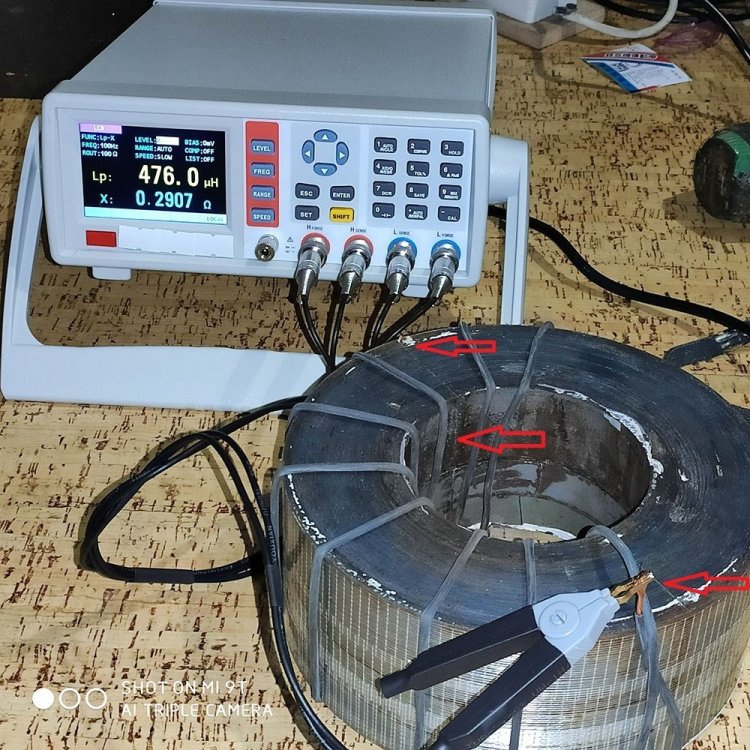

На 2 Вольтах и 100 Гц и 9 витках-476 микроГенри, т.е. получается проницаемость в районе 600. На 1 Вольте - в районе 400. Значит на нормальной напряженности будет гдето как у Ш вперекрышку -7-10 тыс. Можно силовик мотать кому зазор нужен на силовике для никому не понятных целей...

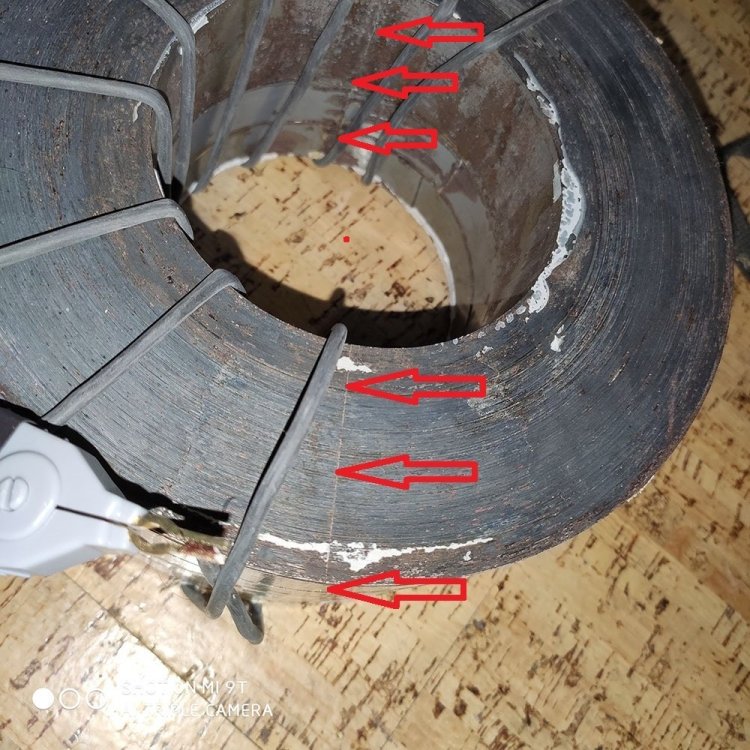

Место реза отметил красными стрелками.

200х100х80 мм разрезной.jpg

200х100х80 мм разрезной1.jpg

  • Thanks (+1) 1
