Усилители на германиевых транзисторах

Valinor

By Valinor
in Semiconductor

 Share

Recommended Posts

Kutun Proficient

Kutun

Posted
Posted
2 часа назад, ТимВал сказал:

Не нужно.  Есть JLH на Германии в соответствующей ветке.  А однотакт на Германии это совсем уж тупиковое направление. ИМХО

Лично собирал в втором классе , две штуки мп39 и П какой то последним , нагрузкой была радиоточка с согласующим трансформатором .

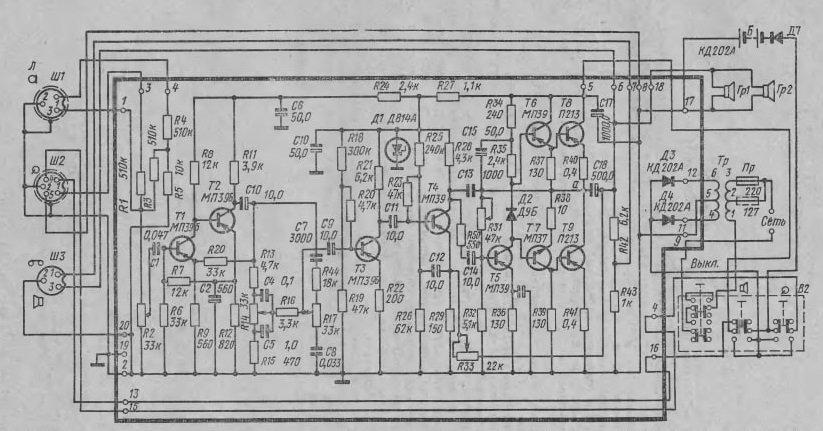

Схема практически та же что выше

  • Replies 874
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Климентий
Климентий

Собрал...

Климентий
Климентий

Именно так... Еще не живу... Но строю дом... И одну комнату спроектировал исключительно для музыки иихобби...

Sergio
Sergio

И мой германиевый проект двигается потихоньку

Posted Images

ТимВал Local

ТимВал

Posted
Posted

Врать не буду, во втором классе школы ничего электронного не собирал, а вот в технаре таки баловался всякими поделками на П210.

Очень он мне нравился. Не убиваемый транзистор.

Однако сейчас, разумеется ничего подобного продвигать не буду, поумнел малость..:smile-03:

Kutun Proficient

Kutun

Posted
Posted

Зря батенька , зря .

Германий очень приятно звучит .

Ушничек у меня есть на германии,  рр правда , очень душевненько звучит .

И мощник в А классе , правда он ещё в виде " фанерки " , все не могу решить с корпусом , тож очень душевненько.

Не многие из моих гостей ( а если честно только двое ) смогли при слепом тесте  отличить его от рр на el84 .



BAA Master

BAA

Posted
Posted

Не было, не было и вот опять...(Черномырдин) Лет зе срач бегин!
"Звучание" транзисторного "проигрывателя" трудно спутать (уже не в фибровом чемодане...)

  • Like (+1) 2
Сергей Б Local

Сергей Б

Posted
Posted

Когда то давно, в прошлом веке, несколько раз собирал друзьям, играющим в разных ВИА, усилитель для бас-гитары на П210, по какой то причине, им нравился именно этот усилитель, на П210, хотя было много других на кремнии. Я не вникал в звучание, в то время мне это было не интересно, но они скахали что звучит мяХко и глубоко, остальные только бумкают.

BAA Master

BAA

Posted
Posted

"Гитарный" "усилитель" есть скорее "искажатель", самое то!
А уж что дает смычок наканифоленный, для лучшего скрипа, на пару со струной и резонатором.

ТимВал Local

ТимВал

Posted
Posted

Сочинил платки:


Набил детальками, собрал стерео. Уже макет побольше.


По измерениям КГ по разному получились. Один канал 0,04% другой канал 0,08%.  Это на мощности близкой к масимальной.  По мне так очень не плохо.

Позабавил меандр. :smile-03:


С конденсатором коррекции явно переборщил. Тысяча пик это много. АЧХ заваливается примерно с 14..15 кГц. Надо подобрать поточнее.  А так ничего, ровненький.:smile-59:

П.С. радиаторы дохлые совсем, если гонять на максималке, быстро перегреваются.

А "максималка" честные 18 ватт!

  • Like (+1) 2
ТимВал Local

ТимВал

Posted
Posted

Нет, самые чтонинаесть Русские. :smile-59:  Амплитудное 12..14 в. на нагрузке 4 ом. И питание два по 15в. тобишь полное 30в.

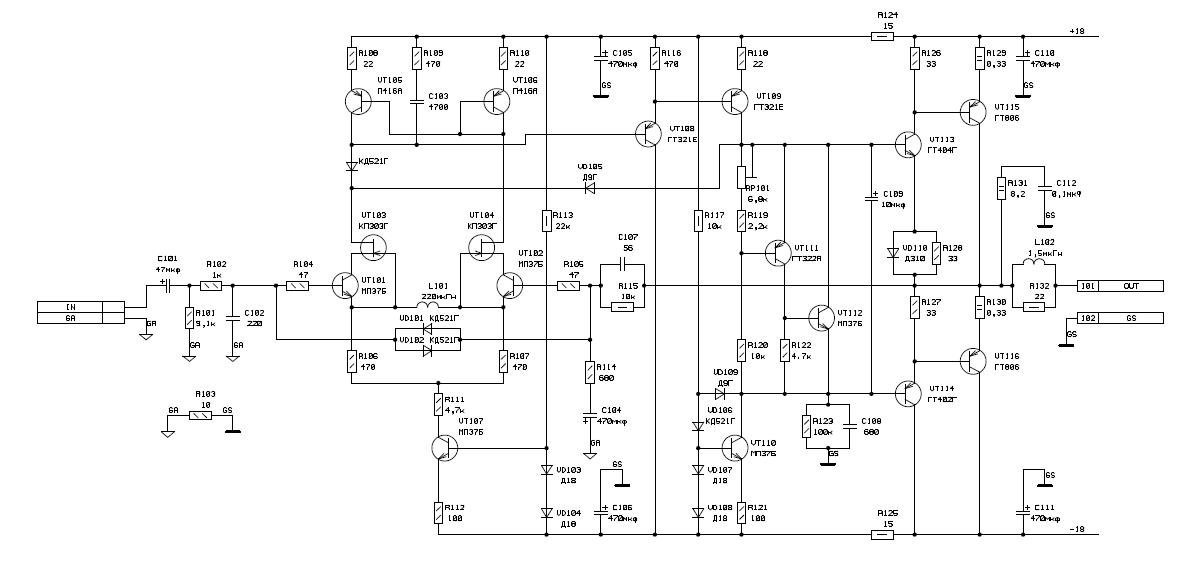

Финальная схема:


Звучит очень даже не плохо. Чисто, прозрачно.  До лампы конечно не дотягивает но в целом норм.

Katharina Richter Proficient

Katharina Richter

Posted
Posted

Почему никому и в голову не приходит сделать Однотакт на германии? Потому что не умеем готовить? Если подойти основательно, то может получится что-то лучше "Авроры". Даже дроссели никто не пробовал в нагрузке

Stan Marsh Mentor

Stan Marsh

Posted
Posted
2 минуты назад, Katharina Richter сказал:

Почему никому и в голову не приходит сделать Однотакт на германии?

Ну, для пары ватт можно с дросселем. Смысла нет, но можно.

RSD Veteran

RSD

Posted
Posted
50 минут назад, Katharina Richter сказал:

Почему никому и в голову не приходит сделать Однотакт на германии? Потому что не умеем готовить? Если подойти основательно, то может получится что-то лучше "Авроры". Даже дроссели никто не пробовал в нагрузке

   Вы просто не в теме. Мне вот приходило в голову, к примеру, лет 20 тому. :smile-59: У меня тогда был однотактник на КТ908 с дроссельной нагрузкой,  и вот в эту схему я поставил ГТ806, снизив ток покоя с 2.5 до 1.5А. Послушал, потом поставил обратно КТ908. Слушал недолго, чтобы не сгорели транзисторы. Но сгорят они неминуемо с такими токами. А вот на кремнии такая схемка работает отлично и ватт 12-14 можно получить спокойно.



RSD Veteran

RSD

Posted
Posted

  Чем похожее, наличием лампы, транзистора и межкаскадного трансформатора? :smile-59:

Katharina Richter Proficient

Katharina Richter

Posted
Posted
37 минут назад, RSD сказал:

сгорят они неминуемо с такими токами

Не сгорят. Проверено. 12 часов подряд. Охлаждение нужно делать хорошо. Ток хоть 1, хоть 2 ампера

  • Smile 1
alex2203 Proficient

alex2203

Posted
Posted

 Все-таки это "эксримент" (Адъютант его превосходительства), зачем  такое городить,  просто ради научного интереса???

  • 5 months later...
ДимДимыч Mentor

ДимДимыч

Posted
Posted
В 09.01.2026 в 04:58, Kutun сказал:

Зря батенька , зря .

Германий очень приятно звучит .

Ушничек у меня есть на германии,  рр правда , очень душевненько звучит .

И мощник в А классе , правда он ещё в виде " фанерки " , все не могу решить с корпусом , тож очень душевненько.

Не многие из моих гостей ( а если честно только двое ) смогли при слепом тесте  отличить его от рр на el84 .



Интересно, а что за УНЧ на германии в классе А ?

И какая его судьба?

Если конечно завершение было.

  • Like (+1) 1
Kutun Proficient

Kutun

Posted
Posted
5 часов назад, ДимДимыч сказал:

Интересно, а что за УНЧ на германии в классе А ?

И какая его судьба?

Если конечно завершение было.

А так и лежит где то на полке , временное увлечение было .

Ушник в корпус оформил , мощник так и остался "на фанерке"

Все таки лампы мне ближе
