Усилители на германиевых транзисторах

Valinor

By Valinor
in Semiconductor

 Share

Recommended Posts

poschiloi Apprentice

poschiloi

Posted
Posted

если убавить мощность они не греются проблема что они по разному греются гт402-гт404 стоят с буквой Г

  • Replies 874
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Климентий
Климентий

Собрал...

Климентий
Климентий

Именно так... Еще не живу... Но строю дом... И одну комнату спроектировал исключительно для музыки иихобби...

Sergio
Sergio

И мой германиевый проект двигается потихоньку

Posted Images

Владимир Перепелкин Veteran

Владимир Перепелкин

Posted
Posted

Постоянка сдвинута, потому и греются по разному. Эта схема довольно убогая и безграмотная, потому плохо держит ноль на выходе по двум причинам:

1. Разные номиналы резисторов в базах диффкаскада.

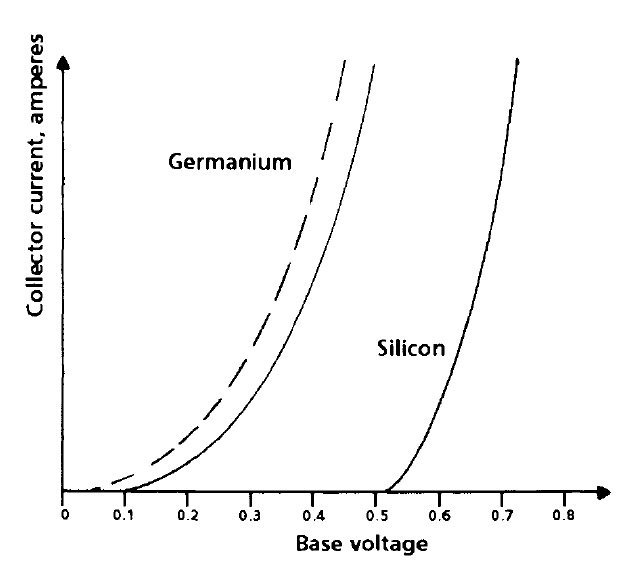

2. Нескомпенсированный тепловой дрейф порогового напряжения у транзистора VT3.

poschiloi Apprentice

poschiloi

Posted
Posted

доброго времени в схеме Филина пишут что резисторы 270 ом в предвых.каскаде что это много в другой  схеме 15 ом это недопустимо где правильное решение

  • 4 months later...
ТимВал Local

ТимВал

Posted
Posted

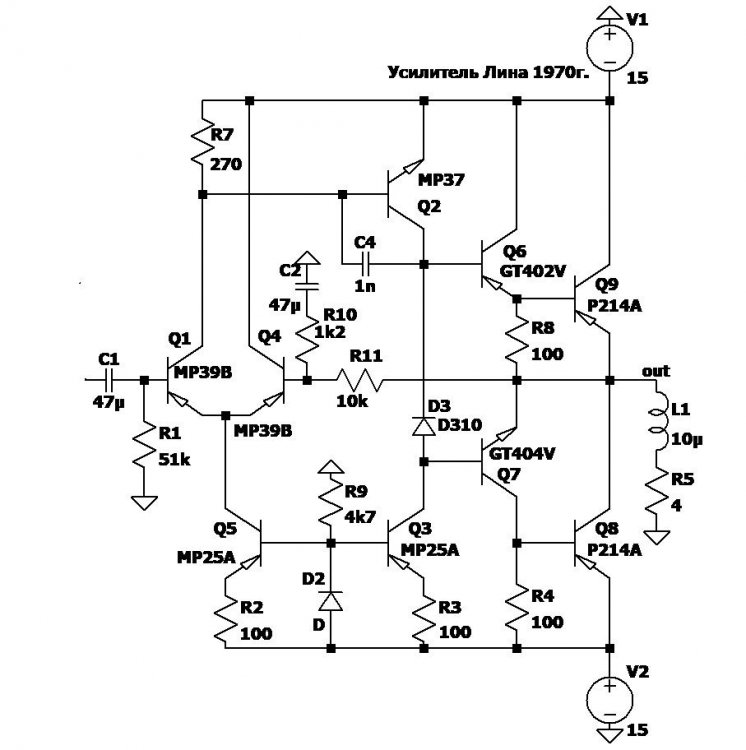

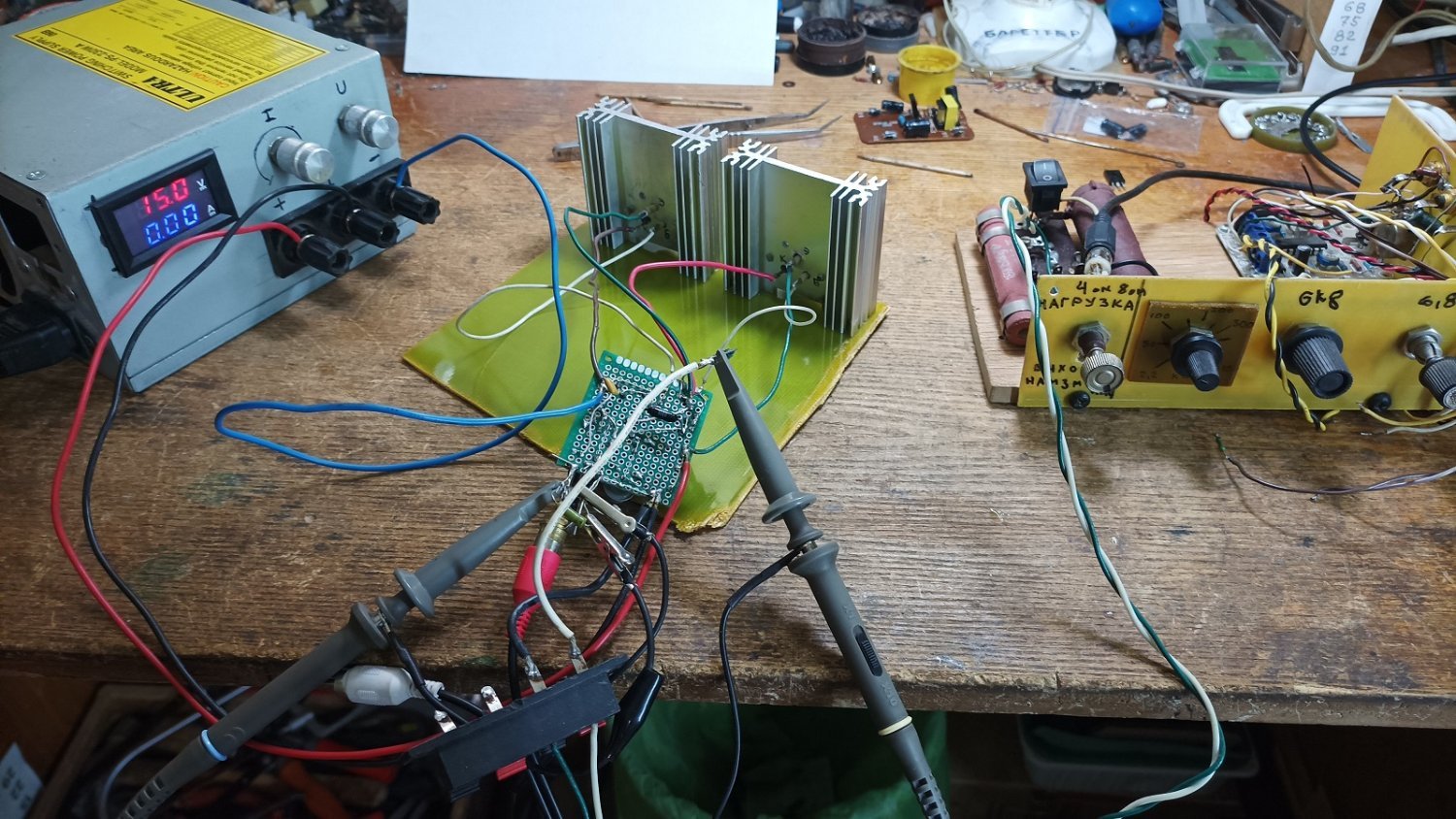

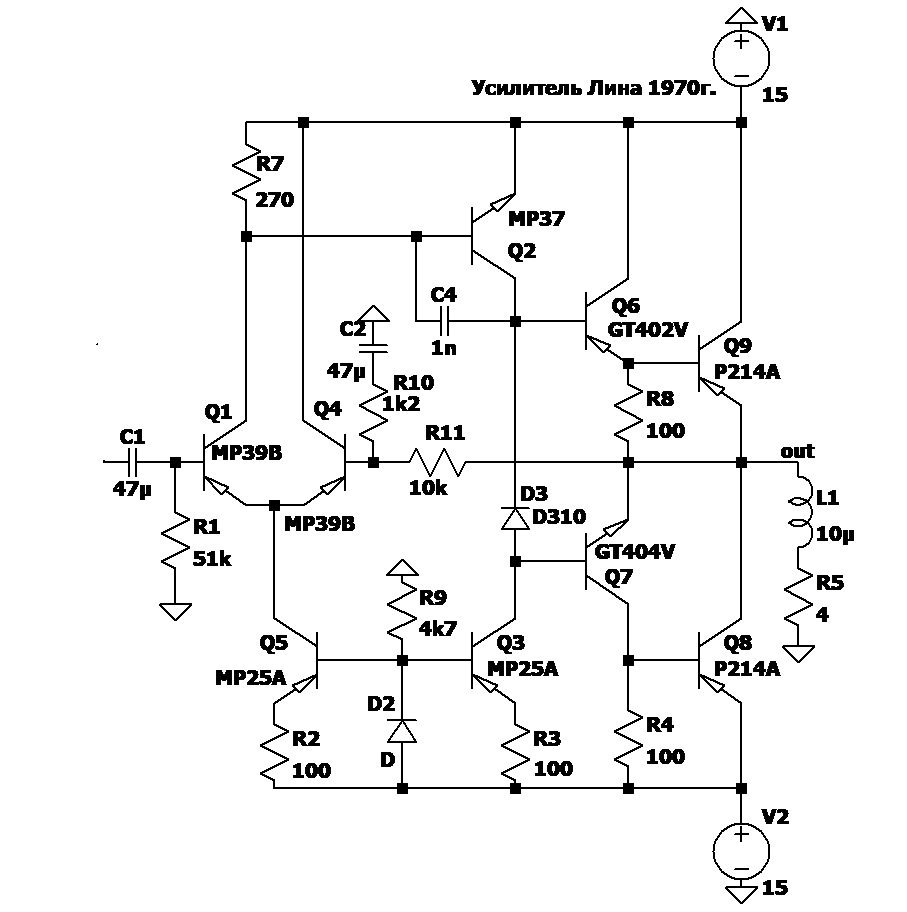

Собрал, пока в макете, крайний  вариант усилителя Лина. Полностью на германии.

Только выход квазикомплементарный, в отличии от "исходника". Нету мощных парных "германцев" в наличии.


Работает замечательно! Для такой простой схемки это супер.

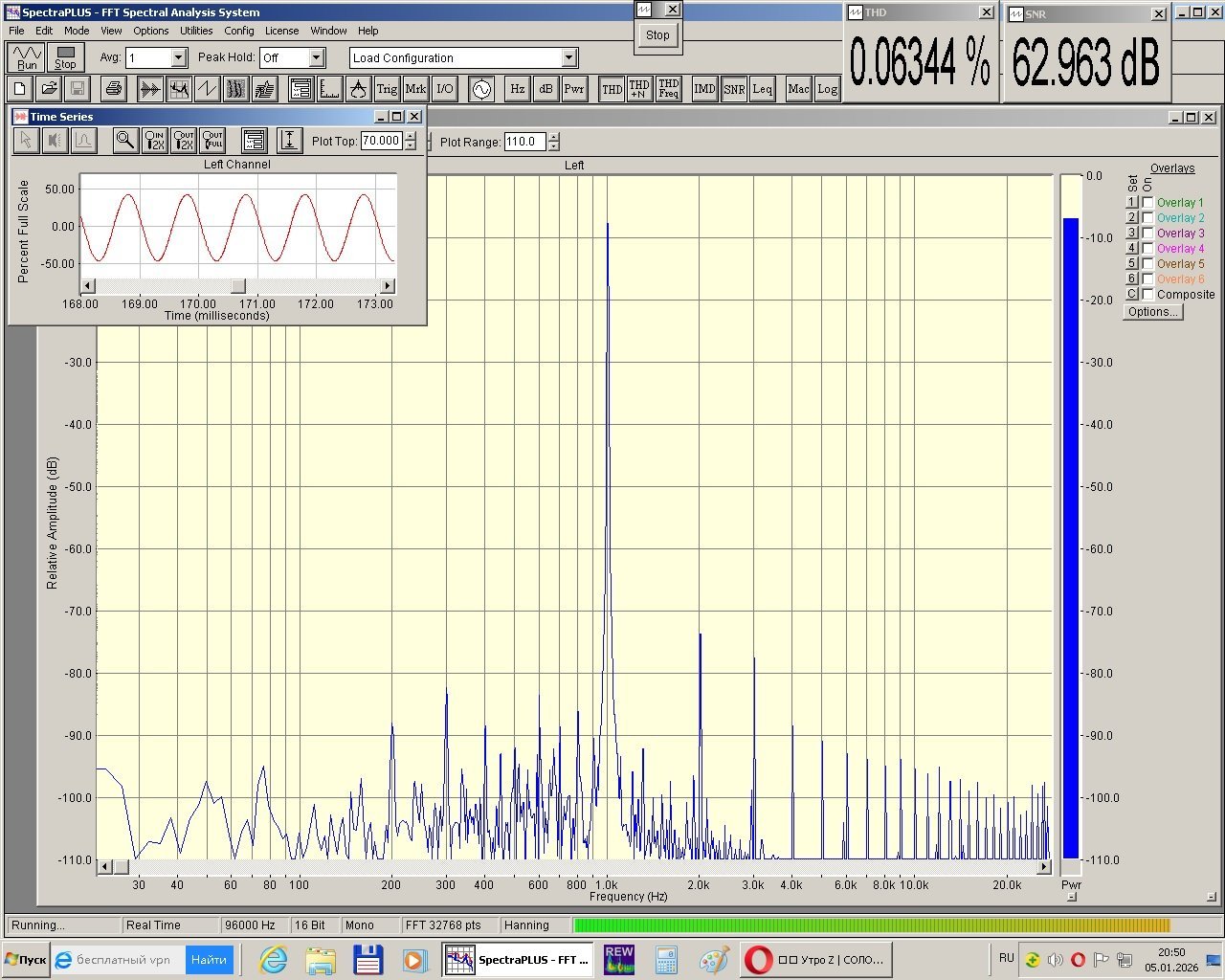

Это на максиамальной мощности. 18 ватт на 4 ома.

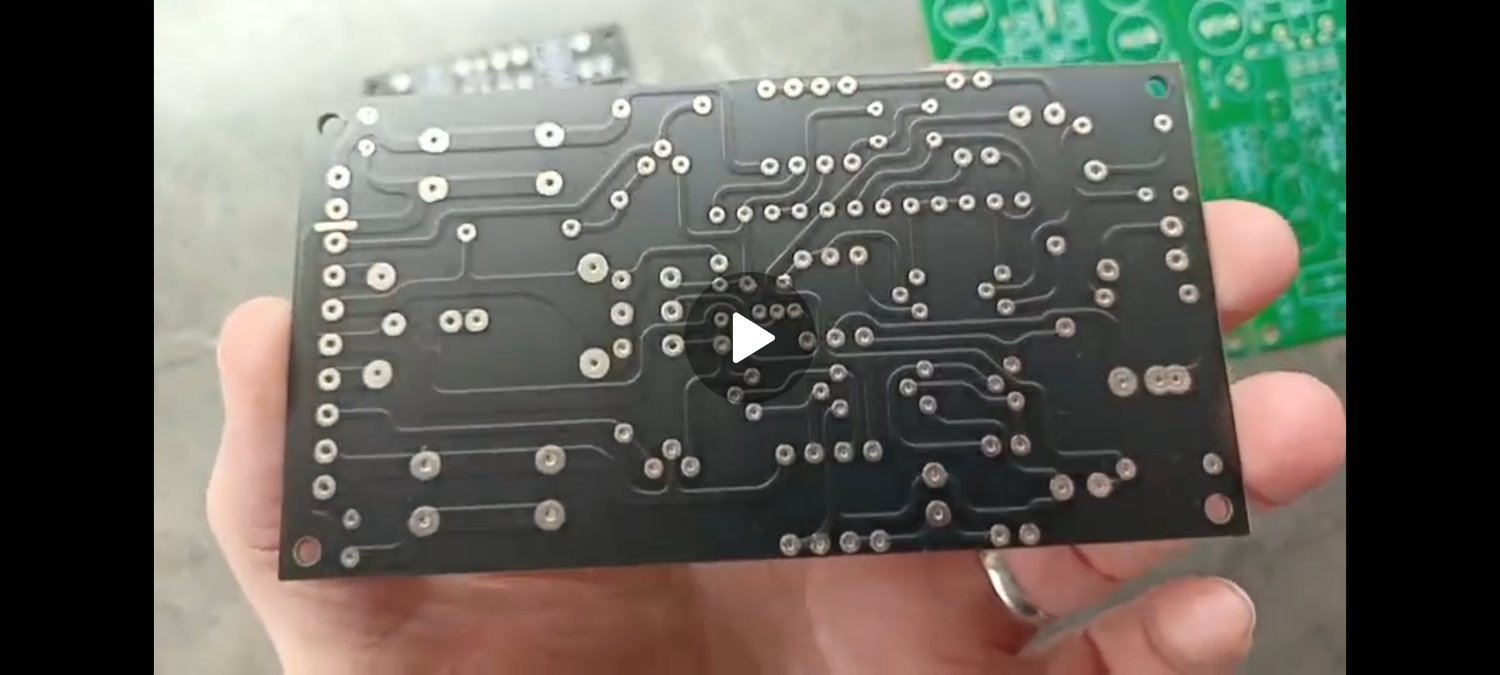

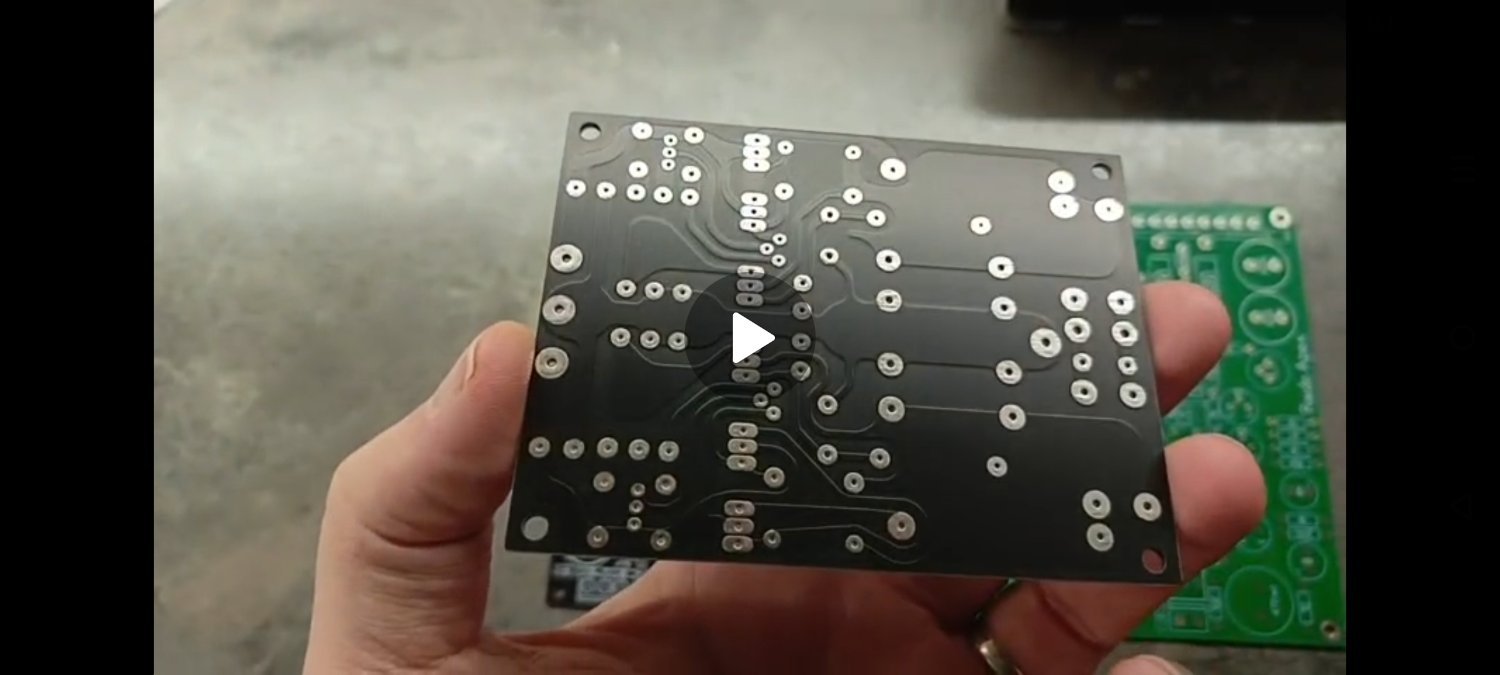

Теперь сочиню плату и соберу стерео.  Надо послушать как оно звучит.:smile-59:

ТимВал Local

ТимВал

Posted
Posted

Есть ли смысл приобретать и ставить ГТ705, ГТ703? У гого то есть опыт их применения?

Меня смущает их сильная "низкочастотность". По "даташит" " не ниже 10кГц".  Это как то уж черезчур...

Или в реальности всё намного лучше?

Stan Marsh Mentor

Stan Marsh

Posted
Posted
23 минуты назад, Климентий сказал:

А гт906 и гт905 не комплиментарные?



А разве они не одной проводимости?



2 часа назад, ТимВал сказал:

Есть ли смысл приобретать и ставить ГТ705, ГТ703?

Нет, как и любые другие германиевые. В детстве пожарники подогнали по паре ведёр семьсот третьих и семьсот пятых. Тупик. Единственное что как-то можно приспособить, это 402/404. Да и то...







Климентий Local

Климентий

Posted
Posted
1 час назад, Stan Marsh сказал:

А разве они не одной проводимости?



Нет, как и любые другие германиевые. В детстве пожарники подогнали по паре ведёр семьсот третьих и семьсот пятых. Тупик. Единственное что как-то можно приспособить, это 402/404. Да и то...







Точно... Одной проводимости... Извиняюсь... Ошибся... 😊

Но 906 отлично работают в моих ионоблокрх... 👍

Владимир Перепелкин Veteran

Владимир Перепелкин

Posted
Posted
В 06.01.2026 в 00:54, Климентий сказал:

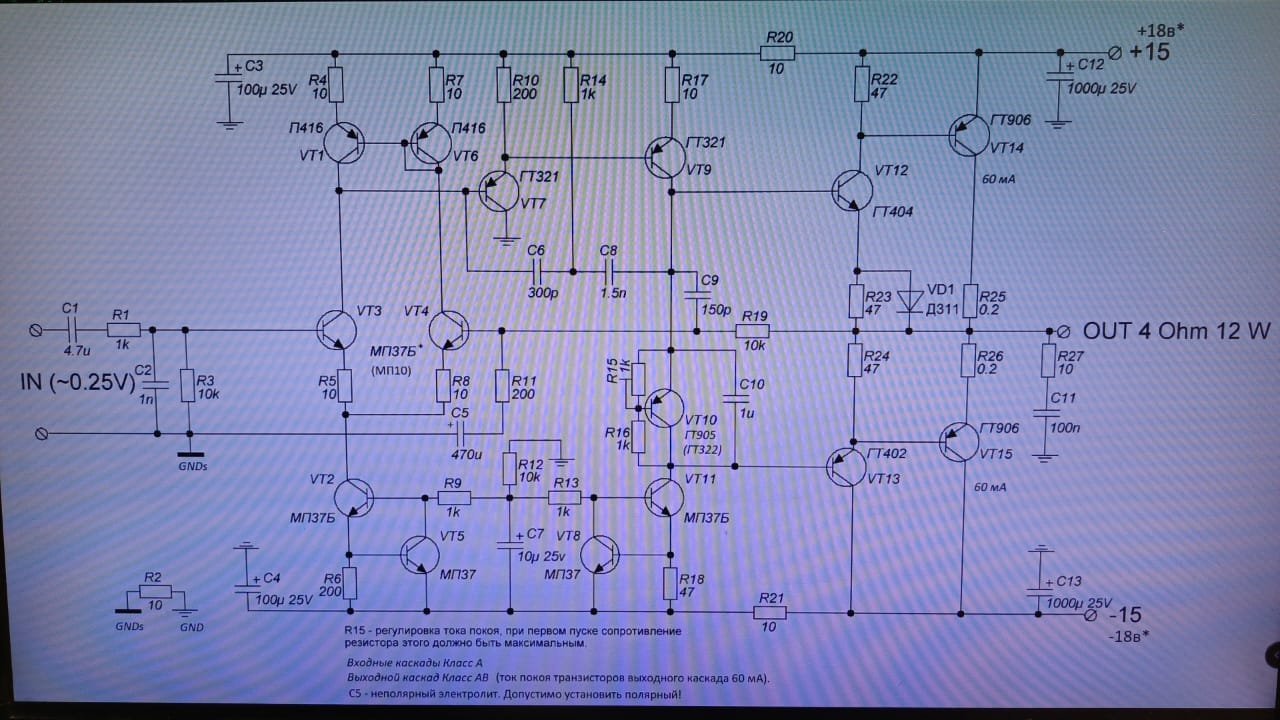

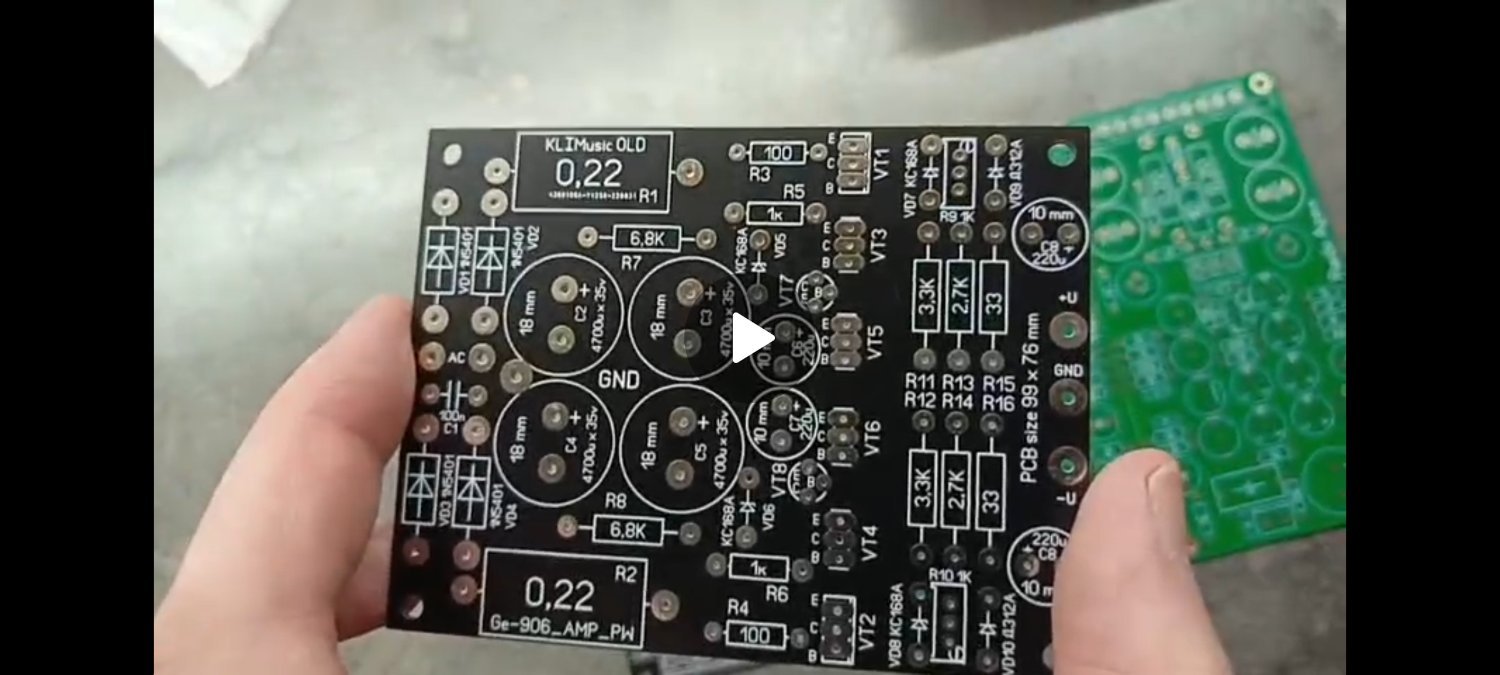

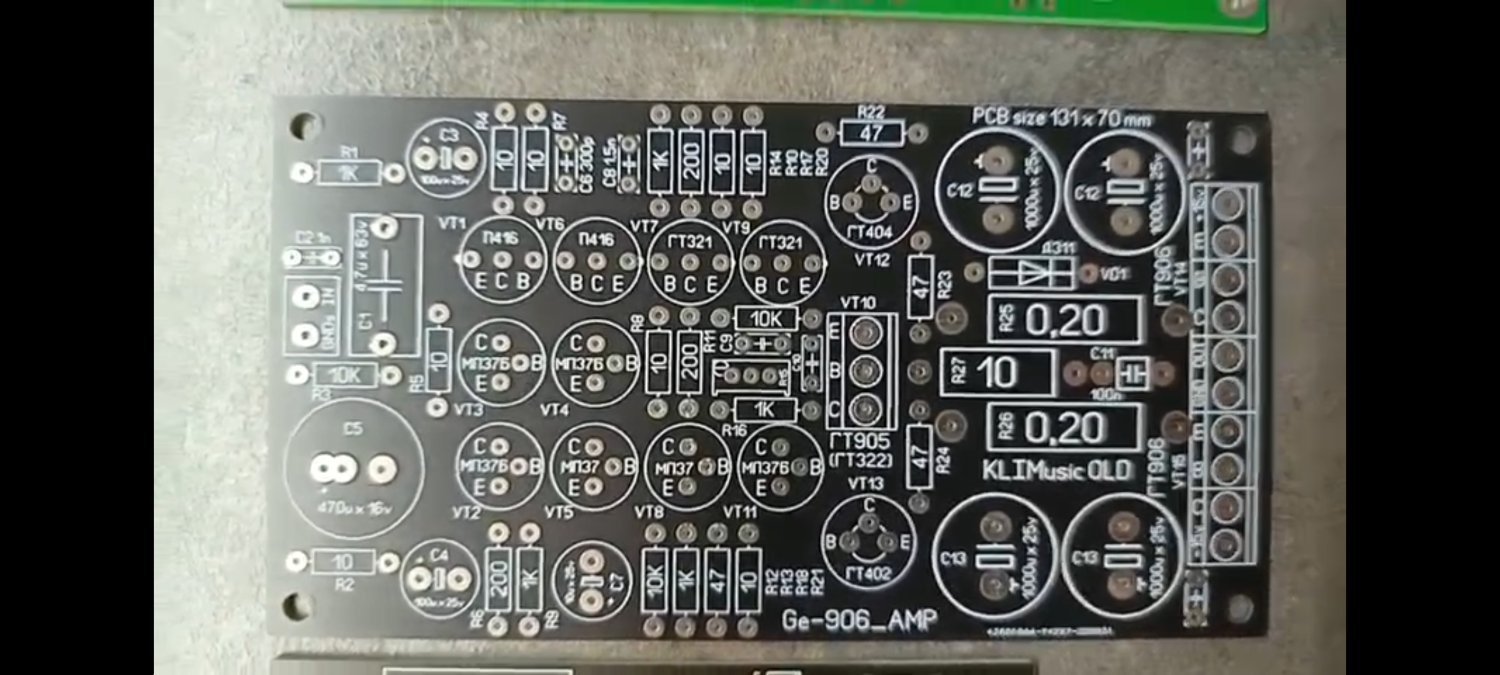

У меня такой собран... Работает отлично...IMG-20250516-WA0001.thumb.jpg.9a950f56f85ff1355b803d6a4e0d2b0f.jpgIMG-20250516-WA0003.thumb.jpg.1a92b62f397124ec57721f2e5a1471ed.jpg

В схеме усилителя грубая ошибка. При входе в ограничение ток транзистора VT7 ограничен только резистором R17. VT7 вынесет, R10, R17 выгорят. И коррекция хреновато выполнена. C6 C8 открытые ворота для помехи из цепей питания, C9 выводит из под петли ООС выходной каскад. Как следствие медленно спадающий ряд гармоник высокого порядка. Неземое "наслаждение".

BAA Master

BAA

Posted
Posted

Безотносительно схемы. Всё, что не имеет защиты - крайне сомнительно. В реалиях - всегда настает момент. Это из опыта ремонта и сопровождения серийных изделий, не всегда "своих". Еще и луддиты бывают и любопытные, которые рельс в пилу.

On 1/6/2026 at 1:54 AM, Климентий said:

Работает отлично...

И это - главное. Это же не сотнями, да 24*7.
Как говорил ... - остатки после подбора деталей можно продавать конкурентам...

Зачем копировать схемотехнику кремния - отдельный вопрос. Особенно интегральную. Где элементы не просто "одинаковые", но еще и одной температуры... с частотами на порядки выше. Кстати ламповая в транзисторных - нисколько не лучше. При достаточной простоте серийных усилителей Н.Пасса, обратите внимание на количество транзисторов. (Почему Пасс? Информации больше и взаимодействует с "простыми смертными", не смотря на явный талант и успех)

Владимир Перепелкин Veteran

Владимир Перепелкин

Posted
Posted

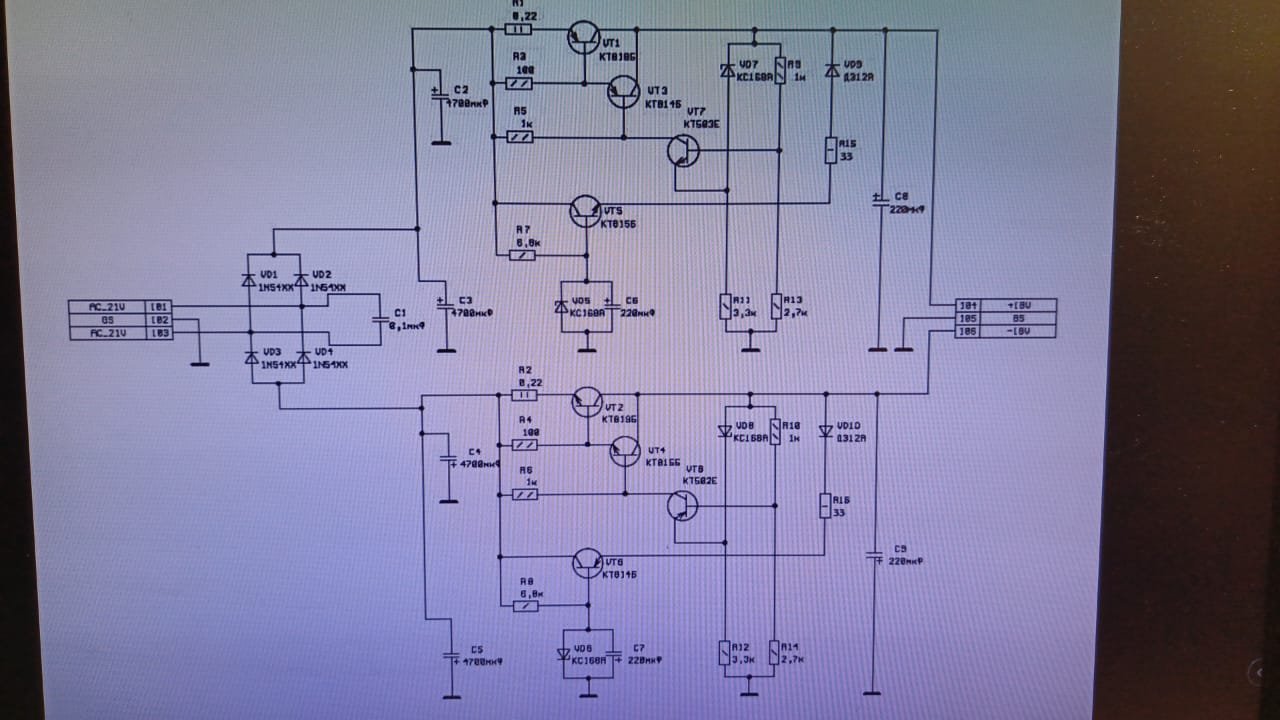

У Климентия защита в стабилизаторах. Но проблема в том, что VT7 никакая защита не спасет. Ток VT7 ничем не ограничен. При входе в ограничение ток коллектора возрастает примерно до 100 мА а может и более. Транзистор выносит.

23 часа назад, ТимВал сказал:

Есть ли смысл приобретать и ставить ГТ705, ГТ703? У гого то есть опыт их применения?

Меня смущает их сильная "низкочастотность". По "даташит" " не ниже 10кГц".  Это как то уж черезчур...

Или в реальности всё намного лучше?

10 кГц в схеме ОЭ. В ОБ граничная частота примерно 600 кГц.

В реальности 20 кГц вывозят без нарастания сквозного тока.

  • Thanks (+1) 1
  • Smile 1
BAA Master

BAA

Posted
Posted
2 minutes ago, Владимир Перепелкин said:

У Климентия защита в стабилизаторах. Но проблема в том, что VT7 никакая защита не спасет. Ток ничем не ограничен

Какая защита при 1000 мкФ в питании после стаба. Один раз закоротить нагрузку и привет. 20 кГц  даже 818/819 не терпит...

BAA Master

BAA

Posted
Posted
2 minutes ago, Владимир Перепелкин said:

Вполне спасает. Этот стабилизатор я проектировал. ГТ806 вывозят КЗ без повреждений.

КТ818 819 при соответсвующей схемотехнике вывозят синусоидальный сигнал до 100 кГц без нарастания сквозного тока.

Это было году эдак в 84. При воспроизведении меандра, килогерц эдак 10, с раскачкой от приснопамятных 816/817, упомянутые начали потеть, после чего усилитель был выброшен в ведро и заменен инвертором на 841, с регулируемым питанием и отличным результатом. И да, 825/827 тоже туда же.
Может на синусе да на меньшей амплитуде. Никоим образом закрыть это довно менее чем за несколько микросекунд не выйдет. Отчего и сквозит... Если найду 806  то попробую таки 1000 мкф разрядить, на открытый, может и вправду выживет. Что-то подсказывает, что нет, но доложу.
С тех самых пор на биполярниках усилители не далал. Хотя нет - делал на модулях, Молодечно вроде как. Такой здоровенный ТО-3 с выводами на крышке. Но там был цирклотрон, да со следящим питанием, да и частота поменьше. И это было под конец, точно не помню.

Климентий Local

Климентий

Posted
Posted
8 часов назад, Владимир Перепелкин сказал:

В схеме усилителя грубая ошибка. При входе в ограничение ток транзистора VT7 ограничен только резистором R17. VT7 вынесет, R10, R17 выгорят. И коррекция хреновато выполнена. C6 C8 открытые ворота для помехи из цепей питания, C9 выводит из под петли ООС выходной каскад. Как следствие медленно спадающий ряд гармоник высокого порядка. Неземое "наслаждение".

Владимир, спасибо за замечания... Может предложите вариант доработки схемы? Если вас конечно это не сильно обременит... 😊

Но в целом этот усилитель я не слушал на максимальной мощности... Клиппинга не наблюдал... Уже года три работают моноблоки... Звук отличный... 👍

Но если можно чтото улучшить в плане защиты... Я к вам прислушаюсь...

Заранее спасибо...

  • Like (+1) 1
BAA Master

BAA

Posted
Posted

Так как "Климентию" нравится, то удачи. Без шуток. Но конфеты ожидать не стоит.
Далее оффтопик

5 hours ago, Владимир Перепелкин said:

КТ818 819 потеют от НЧ драйверов. При использовании 2SA1837 2SC4793 вполне шустро ведут себя. На синусе и с полной амплитудой 100 кГц вполне вывозят.

И где-ж это в начале 80-х, взять 1837/4793? Чтоб приделать к "изделиям" электронпрома? Даже сейчас это бессмысленно. И да, "потение" - это когда полуда на транзисторе начинает в капельки собираться...
Германиевые усилители напоминают рекламу стирального порошка. Типа если усиливает, то зачем что-то еще. И, как вы прекрасно знаете, без сложностей и высококачественных комплектующих транзисторный усилитель сделать не выйдет. Для всего остального есть LM-ки, TDA-ки, TPA-ки и творения Бруно Путcэйс-а.


BAA Master

BAA

Posted
Posted
40 minutes ago, Sergio said:

Тогда уж STK  да повинтажнее.

Это примерно то, что и сделано. Только на кремнии, а не на германии и на печатке не из текстолита, а из керамики или ИМС. Люди здесь не потомства ради, развлечения для.
