Усилители на германиевых транзисторах

Valinor

By Valinor
in Semiconductor

 Share

Recommended Posts

Михаил SM Local

Михаил SM

Posted
Posted

Что в переходе, что в БП , наличие электролитов вносит существенные коррективы в звучание , к сожалению, не в лучшую сторону.    Но как-то поработав с этими всеми Денонами , Ямахами , выяснил ( в их случае) , что шунтирование их электролитов ( 15...22000мкф ) хорошими пленочными конденсаторами ROE порядка 10 мкф , в идеале бумагомаслянными , меняет сигнатуру звука оконечников, да и всего усилителя весьма отчётливо -  в более достоверную и аналоговую форму .  Денон при этом изначально формирует свой ""фирменный ""  типа звук (по мне -  антитембральный) именно за счёт сложного (до 3-х конденсаторов разных номиналов и не электролиты , понятно) шунтирования .  Чисто электролитный БП в транзисторных усилителях без шунтирования -если только стоят не Блек Гейты ..., всегда в стиле ""сумо"".  Всего много и ничего конкретного .

  • Replies 871
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Климентий
Климентий

Собрал...

Климентий
Климентий

Именно так... Еще не живу... Но строю дом... И одну комнату спроектировал исключительно для музыки иихобби...

Sergio
Sergio

И мой германиевый проект двигается потихоньку

Posted Images

RSD Veteran

RSD

Posted
Posted

Ну то есть в случае денона и ямахи звучание на электролит в БП никак не перемножается...

Михаил SM Local

Михаил SM

Posted
Posted
1 час назад, RSD сказал:

Ну то есть в случае денона и ямахи звучание на электролит в БП никак не перемножается...

""Благодаря "" во многом электролитам и усилителям типа Пионер (602 для примера) победил ламповый ренессанс , где лучшие по критериям звука усилители для имеющих слух , редко транзисторные , чаще ламповые однотактные или Р.Р.    У Денона и Ямахи хватило ума убрать из переходов очевидное зло , которые в ламповом аудио (в переходах ) -  табу , в БП -  кто на что ...



RSD Veteran

RSD

Posted
Posted

То есть транзисторные усилители победили?:smile-11:  Что касается межкаскадных конденсаторов, то их уж давным-давно никто в транзисторной технике высокого класса не применяет



  • Like (+1) 1
Михаил SM Local

Михаил SM

Posted
Posted
1 час назад, RSD сказал:

То есть транзисторные усилители победили?:smile-11:  Что касается межкаскадных конденсаторов, то их уж давным-давно никто в транзисторной технике высокого класса не применяет



Собственно как и в ламповых усилителях с УПТ до выходного трансформатора.  Конденсаторы есть совершенные для звукового усиления (те, которые позволяют передать всю микродинамику , тембры ) , серебрянные, что-то из Дуэленд, Дженсен , отдельные винтажные , но транзисторные УПТ( и ламповые особенно)  с высокой скоростью нарастания (полоса в итоге) в аудиосегменте скорее антипод германиевым ...  .  Человек же так устроен , что предпочтёт субъективное измеренному , если слышит ""живьё "" , выберет  тот звук , который приближен к субъективно ""живому"" .  В этом причина (видится) живучести германиевого и ""ретроградного""  лампового  усиления.

  • Like (+1) 2
BAA Master

BAA

Posted
Posted

Раз уж тут сплошной оффтопный флейм...
"Акварель" - это хорошая девка, так я соображаю, а "бордюр" - вовсе даже наоборот, это не что иное, как гулящая баба... Дед Щукарь
Антеградное и ретроградное — это про движение, обычно кровотока.

RSD Veteran

RSD

Posted
Posted
3 часа назад, BAA сказал:

Раз уж тут сплошной оффтопный флейм...

  Там, где вы, всегда флейм. :smile-03:

  • Like (+1) 1
  • Smile 1
BAA Master

BAA

Posted
Posted
3 hours ago, RSD said:

Там, где вы, всегда флейм. :smile-03:

Значит людям интересно. И вообще, завидовать надо молча. Вы же вот не хотите, чего по делу спросить. А зря. Хотя... как тов. Мао советует? Кто много читает, тот мало понимает. Не читайте.
Теперь в тему. Банка гермниевых транзисторов есть, кофейная, индийская, коричневая... детство, лет полста не трогал. Из последнего был, как теперь называют, SRPP... видимо из "мурзилки". На 605-х.

Rezvoy Local

Rezvoy

Posted
Posted
1 час назад, BAA сказал:

 Из последнего был, как теперь называют, SRPP... видимо из "мурзилки". На 605-х.

Ух ты! Схему в студию!

BAA Master

BAA

Posted
Posted
16 minutes ago, Rezvoy said:

Ух ты! Схему в студию!

Я лучше промолчу, глядишь за умного сойду...

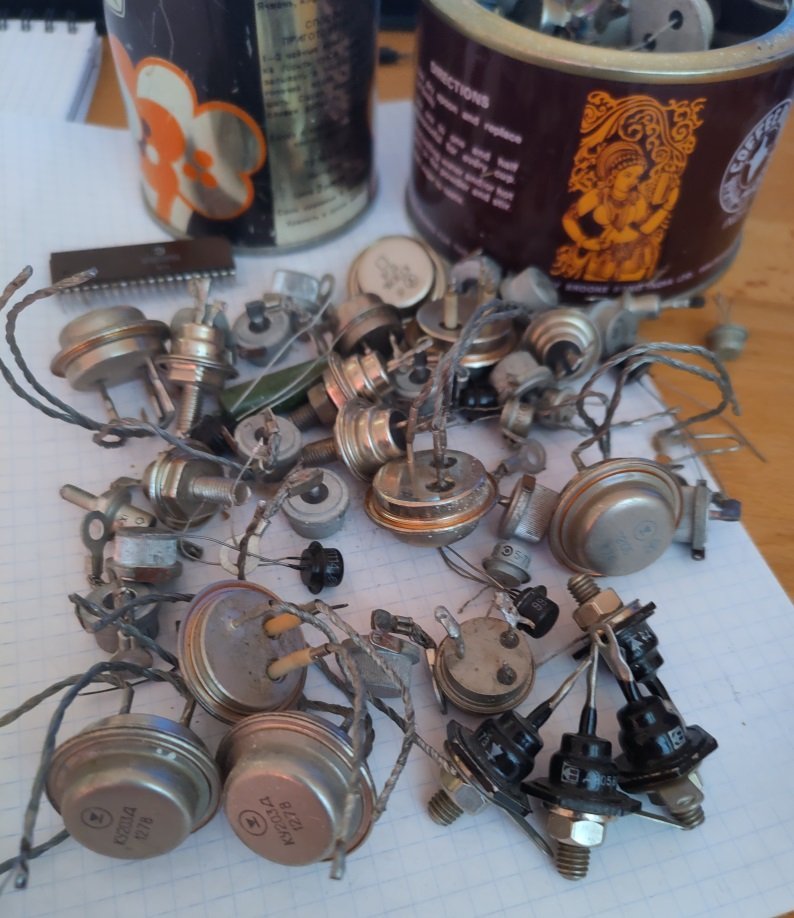

И да, обманул, похоже нужную банку таки выкинули. Всё, что осталось (не совсем). см. аттач.
Обращаем внимание на запираемые тиристоры.597.thumb.jpg.a39d95f00d660aa60eea436e475d1b75.jpg

BAA Master

BAA

Posted
Posted

Если честно, кроме п605 в черных корпусах и схемы с резистором в цепи эмиттера как в SRPP, уже ничего не помню. Две многочасовых операции не способствуют. Извините...

Rezvoy Local

Rezvoy

Posted
Posted

Сочувствую!

Просто интересно было бы увидеть СРПП каскад на транзисторах (рабочий), тем более П605. Ибо работает такая схема только в чистом классе А. На П605 разве что на наушники...

BAA Master

BAA

Posted
Posted

Неважно. Надеюсь кто-нибудь скажет если кукух из гнезда вылетит.
А он и был в классе А. Транзисторы покупал в наборах (на сэкономленное на еде) в магазине Электрон. Динамик был трансляционник с выдраным трансом.

AlexKorotov Local

AlexKorotov

Posted
Posted
12 минут назад, Rezvoy сказал:

Сочувствую!

Просто интересно было бы увидеть СРПП каскад на транзисторах (рабочий), тем более П605. Ибо работает такая схема только в чистом классе А. На П605 разве что на наушники...

В древнем кассетнике, лежачем был усилитель на П605, пару ватт он давал. У меня даже обломки есть, но как то разрозненно. То один канал попадется, то второй. Сразу оба не удается совместить во времени. Интересно было-бы послушать это спустя 40 лет...  Где-то читал, что их делали для вычислительной техники, для формирователей и проч. Вот в БЭСМ они применялись для создания т н "ПИП", что есть "плавающий источник питания"  батарейка, схема сдвига уровней.

  • Like (+1) 1
Rezvoy Local

Rezvoy

Posted
Posted

Да я сам для своего кассетника делал на П605, ватта 3-4 он на внешнем блоке питания выдавал. Мне нравился. Только вот работал он в АБ и SRPP не был.

  • Like (+1) 1
  • 1 month later...
Владимир Перепелкин Veteran

Владимир Перепелкин

Posted
Posted

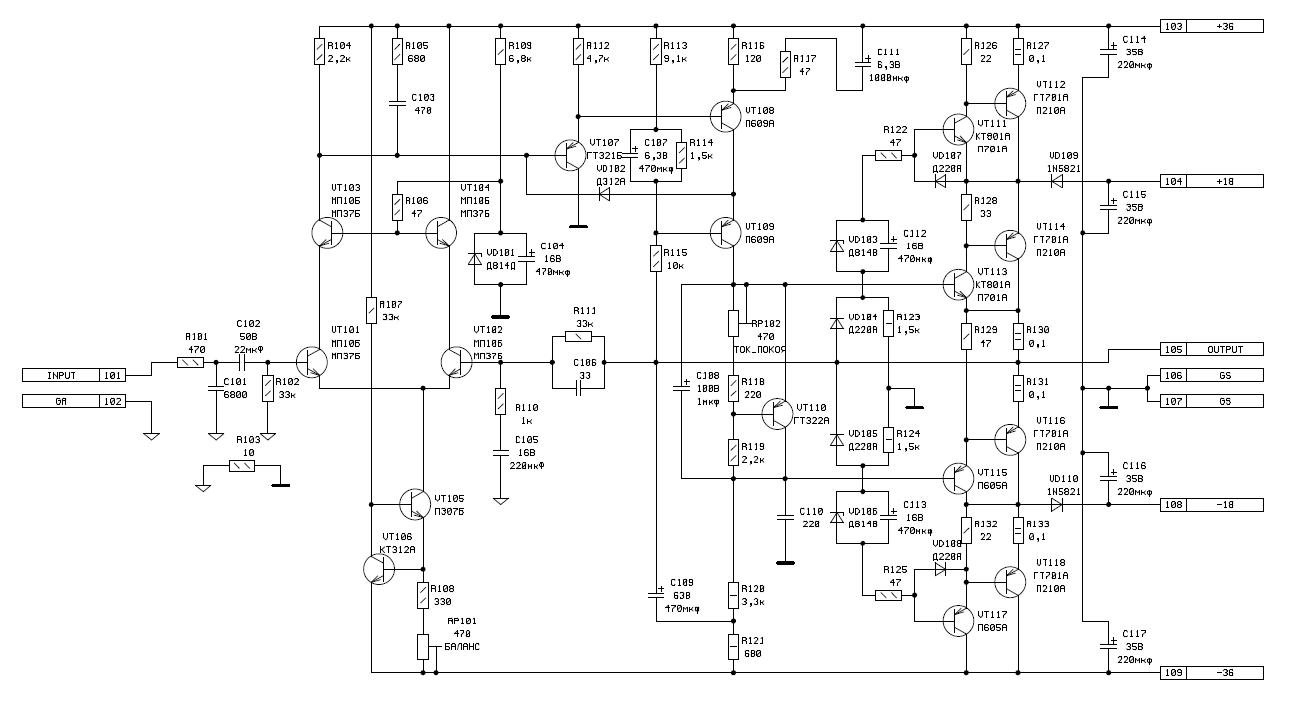

В порядке доведения дурака до кондиции для любителй германия разработан и опробован усилитель для сабвуфера на германиевых транзисторах с выходным каскадом на П210. Мощность 100 Вт. Выходной каскад класса G. Топологический рисунок не разрабатывался. Макет собран на крокодиле. Все транзисторы используются в пределах безопасных режимов по ТУ, без использования технологических запасов по предельным параметрам. При проектировании и испытаниях домашние животные не пострадали.image.thumb.jpeg.1612ac266fb331a11fc95c23cd687d9a.jpeg

  • Like (+1) 3
CHEL_EV Proficient

CHEL_EV

Posted
Posted

Владимир здравствуйте

Что надо поменять в схеме, чтобы использовать на выходе П4ГЭ?

Спасибо

rn3gp Contributor

rn3gp

Posted
Posted
В 21.05.2025 в 12:47, AlexKorotov сказал:

Сразу оба не удается совместить во времени.

Шедеврально!!! :em:

CHEL_EV Proficient

CHEL_EV

Posted
Posted
В 08.07.2025 в 12:00, Владимир Перепелкин сказал:

Снизить напряжение питания до +- 13 +-26. Или поставить П4 по два параллельно.

Владимир, спасибо за ответ.

А Вы можете написать основные характеристики этого усилителя? И годится ли он для повторения не только как для НЧ звена но и как для широкополосного основного усиления? Спасибо

Владимир Перепелкин Veteran

Владимир Перепелкин

Posted
Posted

Синусоидальная мощность 90 Вт при 4 Ома 1 кГц.

Искажения 0,05%  при 10 Вт 4 Ома 1 кГц.

Искажения 0,2%  при 70 Вт 4 Ома 1 кГц.

Для использования в широкую полосу транзисторы П210 нужно заменить на высокочастотные ГТ806, 1Т806, 1Т813.

И пересчитать коррекцию.

  • Thanks (+1) 1
CHEL_EV Proficient

CHEL_EV

Posted
Posted
2 часа назад, Владимир Перепелкин сказал:



И пересчитать коррекцию.

C101 снизить до 220-470пф.?

CHEL_EV Proficient

CHEL_EV

Posted
Posted
22 минуты назад, Владимир Перепелкин сказал:

Не только. От такой замены схема выпустит голубой или белый дым.

Любители германия, будут благодарны за схему с коррекцией для широкополосного усиления. ☺️



  • 1 month later...
poschiloi Apprentice

poschiloi

Posted
Posted

доброго времени суток вопрос к знающим можно ли гт404 заменить парой мп37 и как это сделать в унч Филина image.jpeg.27dc21d8404c885fb58f5f92e95e0697.jpegimage.jpeg.27dc21d8404c885fb58f5f92e95e0697.jpeg
