Схемы ламповых RIAA фонокорректоров

Ollleg

By Ollleg
in Analog

 Share

Recommended Posts

johnson1496 Master

johnson1496

Posted
Posted
7 часов назад, May сказал:

https://richardsears1.wordpress.com/2016/07/06/58db-hybrid-phono-stage/

58dB Hybrid Phono Stage

Неправильная ориентация зеленого светодиода на схеме тут и выше, выше расчет делался с правильной ориентацией светодиода.


2sk369.pdf 244.39 kB · 1 загрузка

Делал подобное, рабочая схема, звук очень хорош, правда объвязка была другая.

  • Replies 933
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Xрюн222
Xрюн222

"Не вынесли" только потому что вынес я в свою машину, но мог реально и не успеть, уже дворник был наготове... Стародельный винил вряд ли интересен молодёжи по репертуару, новодельный бессмысленен т.к.

Nittis
Nittis

Резисторы. Манганин в шелке начала 60-х годов. 20kOm.  С уважением, Nittis

юрий робертович
юрий робертович

Мэтр Александр Гурский, все красиво, просто, и понятно

Posted Images

BAA Master

BAA

Posted
Posted

Напрмер "мил стайл"
И то и другое а пределах допуска ~ 0,32% по ноиналу. Про параллельное соединение многие догадались.
Особо точные могут купить коробку и отобрать ровно 304/31,5.


Normann Local

Normann

Posted
Posted
10 часов назад, VTver сказал:

П о количеству  сообщений по корректорам , со стороны кажется ,что на форуме собрались мега винилисты, а на самом деле все - виртуальное хоббисты, хотя практически никто не в теме винилового воспроизведения. А также удивляет нулевая активность в темах по воспроизведению компакт дисков. Зато  snake oil -шипы,угловая ошибка, раздевание кондеров привлекают активность, а может ковид, так подействовал ? чудеса.

Каждому своё.... )))

S.Laptev Veteran

S.Laptev

Posted
Posted
1 час назад, BAA сказал:

Напрмер "мил стайл"
И то и другое а пределах допуска ~ 0,32% по ноиналу. Про параллельное соединение многие догадались.
Особо точные могут купить коробку и отобрать ровно 304/31,5.



Даже не смешно, купить две коробки Шинко танталовые двух разных номиналов по три тысячи руб. за штуку, притом, что номиналов тантала кот наплакал....

https://www.audiomania.ru/rezistor/shinkoh/shinkoh_res.html#15661


BAA Master

BAA

Posted
Posted
19 minutes ago, S.Laptev said:

Даже не смешно, купить две коробки Шинко танталовые двух разных номиналов по три тысячи руб. за штуку, притом, что номиналов тантала кот наплакал....

1. Без тантала конечно беда - влажность 100%. Других резисторов не бывает.
Если корректор будет 100000 уев? За такие деньги вам на заказ сделают.
2. Вам рассказать как номинал подгоняют?
Ноне лазера в пределах досягаемости... не бор карбидный , как у предков.
3. На нет и суда нет - можно просто не делать. Или пересчитать коррекцию, из наличествующего.

Таки скажите. что именно "смешно"? Или Шинко не помянуть - день пропал?

S.Laptev Veteran

S.Laptev

Posted
Posted
56 минут назад, Xрюн222 сказал:

Вход фоно (ММ/МС) отличного винтажного усилителя Sony-555 не пойдёт?  Стоит ли на него надеяться?...

Головка счень хорошая, а иголке всё? Нельзя усилитель назвать винтажным, просто старенький и очень простенький, не пойдёт совсем.

19 минут назад, BAA сказал:

1. Без тантала конечно беда - влажность 100%. Других резисторов не бывает.
Если корректор будет 100000 уев? За такие деньги вам на заказ сделают.
2. Вам рассказать как номинал подгоняют?
Ноне лазера в пределах досягаемости... не бор карбидный , как у предков.
3. На нет и суда нет - можно просто не делать. Или пересчитать коррекцию, из наличествующего.

Таки скажите. что именно "смешно"? Или Шинко не помянуть - день пропал?

Причём тут влажность, не спрашиваю. В это место из современных не бывает, в англии разве что, 20 ихних фунтов за один двухваттный https://www.hificollective.co.uk/components/tantalums.html  Рассказывать ничего не надо, лазера в квартире нет, надфилем пилить? Когда делал, 180 кОм полгода мне человек хороший искал по всему миру, который гиросы и остальных прочих снабжал. Ну так пересчитать, а зачем схему изначально кривую выкладывать? Есть стандартный ряд номиналов. Остальное, как всегда, непонятное написали, а переводчика и нет.

ТимВал Local

ТимВал

Posted
Posted

Судя по картинке этот "железный кулак" из какой то брошюры?  Что то вроде Торопкина? Интересно почитать что там написано про него подробно.

Есть такие лампочки, как раз 2 по 2, готов собрать.

KAI Proficient

KAI

Posted
Posted
3 часа назад, BAA сказал:

Напрмер "мил стайл"
И то и другое а пределах допуска ~ 0,32% по ноиналу. Про параллельное соединение многие догадались.
Особо точные могут купить коробку и отобрать ровно 304/31,5.


    Ровно по номиналу понятие "гуманитарное". Резисторы можно подобрать с определённой точностью, в данном случае в 1  процент.

Xрюн222 Mentor

Xрюн222

Posted
Posted
31 минуту назад, ТимВал сказал:

Судя по картинке этот "железный кулак" из какой то брошюры?  Что то вроде Торопкина? Интересно почитать что там написано про него подробно.

Есть такие лампочки, как раз 2 по 2, готов собрать.

. Ну что Вам там может быть интересно "подробно"? Во всяком случае - это точно работает. И точно не хуже, чем на 6н2п и даже 6ф12п. И туда можно ставить соотв. импортные лампы

6г2, бывает, попадаются шумные. Учтите. 6П9 при неаккуратном монтаже склонны генерить на вч

BAA Master

BAA

Posted
Posted
1 hour ago, S.Laptev said:

Остальное, как всегда, непонятное написали, а переводчика и нет.

303 кОм  это по русски, 303 K OHM - по английски: прикажете переводить? Dale? RN65? 1%?
И перестаньте дурака включать. Вас послушать все англо/американо/японское. Переводчика зовете?

VTver Community Regular

VTver

Posted
Posted

303к+ 48k  резисторы, можно смело не делать такой кулак , слушать гзм на нем можно или тенорей

  • Like (+1) 1
S.Laptev Veteran

S.Laptev

Posted
Posted
1 час назад, BAA сказал:

303 кОм  это по русски, 303 K OHM - по английски: прикажете переводить? Dale? RN65? 1%?
И перестаньте дурака включать. Вас послушать все англо/американо/японское. Переводчика зовете?

Про что вы, опять про что-то своё? Я совсем про другое, т.е. другое имел ввиду, как-то про влажность, причем она тут, про 100000 уёв, про то, что мне кто-то, что-то на заказ сделает, про параллельное соединение, ребята же не знают, про совет, что можно просто взять.... и не делать, а человек просил реальную схему для повторения.... а там 304, 31.5 и 48 кОм! А человек решительно против ненашего, ему надо на наших млт, в соседней ветке писал. Лазеры и бор карбидный.... Коробками Дале с Маузера тащить, даже без учёта доставки и просто невозможности купить, тоже весёлый совет, и для очень богатых явно. Ну и напоследок, 1% это много, расползутся каналы, сразу видно, что корректоров никогда в жизни не делали ещё.

2 часа назад, BAA сказал:

1. Без тантала конечно беда - влажность 100%. Других резисторов не бывает.
Если корректор будет 100000 уев? За такие деньги вам на заказ сделают.
2. Вам рассказать как номинал подгоняют?
Ноне лазера в пределах досягаемости... не бор карбидный , как у предков.
3. На нет и суда нет - можно просто не делать. Или пересчитать коррекцию, из наличествующего.

Таки скажите. что именно "смешно"? Или Шинко не помянуть - день пропал?



Russ3000 Local

Russ3000

Posted
Posted

Подарили коробку С2-10-2 на 816 Ом, вот я из них надфилем пилю нужные номиналы с точностью 0,1%, когда не лень :)

Делал тут фильтр, померил конденсаторы, рассчитал соответствующие сопротивления, получилось 933 и 942 Ома, напилил за пару минут контролируя точным прибором.

  • Like (+1) 2
Саша1965 Veteran

Саша1965

Posted
Posted
9 часов назад, ТимВал сказал:

Судя по картинке этот "железный кулак" из какой то брошюры?  Что то вроде Торопкина? Интересно почитать что там написано про него подробно.

Есть такие лампочки, как раз 2 по 2, готов собрать.

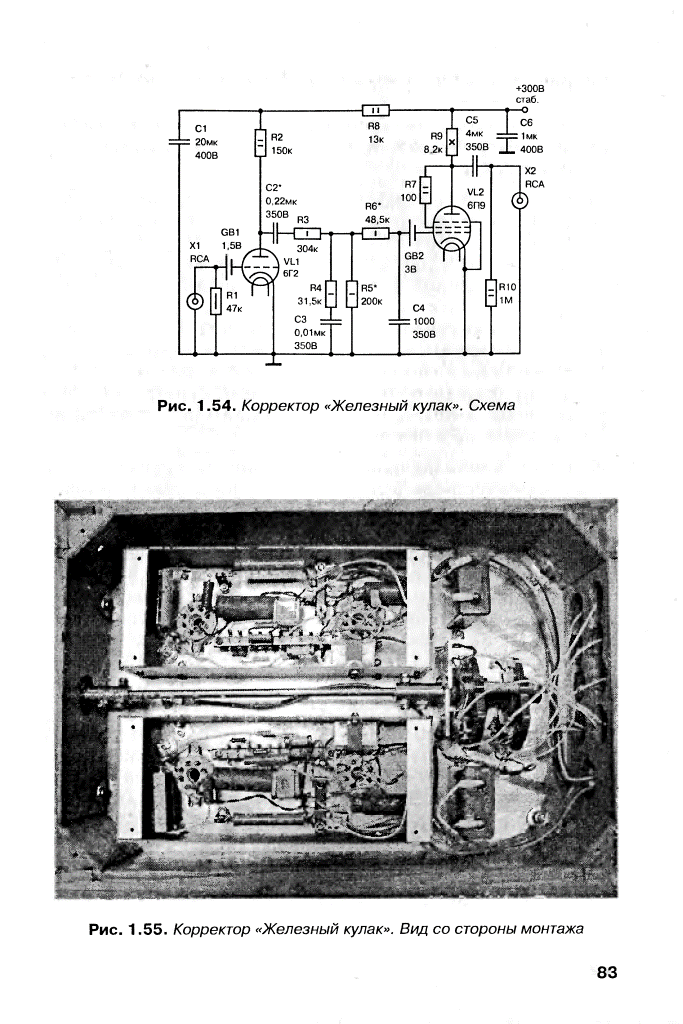

Д.А. Андреев, М.В. Торопкин. Аудиосистема класса Hi-Fi своими руками: советы и секреты. Изд.: Наука и Техника, СПб, 2006. Стр.82.

Есть ещё схема БП с стабилизатором анодного...

KAI Proficient

KAI

Posted
Posted
1 час назад, Russ3000 сказал:

Подарили коробку С2-10-2 на 816 Ом, вот я из них надфилем пилю нужные номиналы с точностью 0,1%, когда не лень :)

Делал тут фильтр, померил конденсаторы, рассчитал соответствующие сопротивления, получилось 933 и 942 Ома, напилил за пару минут контролируя точным прибором.

Резисторы каждой марки имеет определённую граничную точность, и лучше этой точности их не сделать, каким бы точным не был контролирующий прибор.

BAA Master

BAA

Posted
Posted

Снимки экране были для демонстрации того, что резисторы 192 ряда, от известного производителя есть не только в табличке, но и в наличии.
Выдержка из публикации. От гугела, "опять на не нашем".
New Alternatives to Costly Tantalum Nitride Resistors.

The self passivating property of Tantalum Nitride elements when exposed to moisture made them necessary for applications where prolonged exposure to moisture is likely such as automotive or industrial electronics. "

Свойство элементов из нитрида тантала самопассивироваться при воздействии влаги сделало их необходимыми для применений, где вероятно длительное воздействие влаги, таких как автомобильная или промышленная электроника.»

С практической точки зрения выпускаются оксидно-рутениевые резисторы поверхностного монтажа, с классом точности 0,1 и не только. Пылеводонепроницаемые и тараканонепрогрызаемые. Пользовал, лично.

P.S. Не пользуйте ваши усилители в бане.



  • Smile 1
  • Smile 1
Russ3000 Local

Russ3000

Posted
Posted
7 часов назад, KAI сказал:

Резисторы каждой марки имеет определённую граничную точность, и лучше этой точности их не сделать, каким бы точным не был контролирующий прибор.

Резисторы делают на заводе и точность определяется несколькими параметрами: стабильностью резистивного слоя - ТКС, в моем случает тут все в порядке и достижимой точностью  их подгонки.  В пору бурной юности делал  автомат лазерной  подгонки резисторных сборок на заводе "Вектор" в г. Остров, была проблема низкой скорости замера прибором сопротивления, пришлось делать самообучаемую систему с обратной связью, вначале было много брака, но потом пошло нормально и даже украли тракторную тележку, стоящую без дела,  на которой они вывозили брак на свалку. У массового производства свои законы.

На нашем головном заводе делали прекрасные резисторы МОН  для СВЧ военки, а культура производства была настолько высока, что работяги стукнум млотоком по пальцам говорили не известное слово, а "пятиокись ниобия" :)

Да, кстсти, в процессе работы над темой подгонки заметил одну интересную особенность: если около перепрожженого резистора разрядить конденсатор, или как нибудь воздействовать мощным электромагнитным импульсом, то резистор заметно уменьшает сопротивление скачком и его можно резать еще раз...

  • Like (+1) 1
  • Thanks (+1) 1
юрий робертович Local

юрий робертович

Posted
Posted

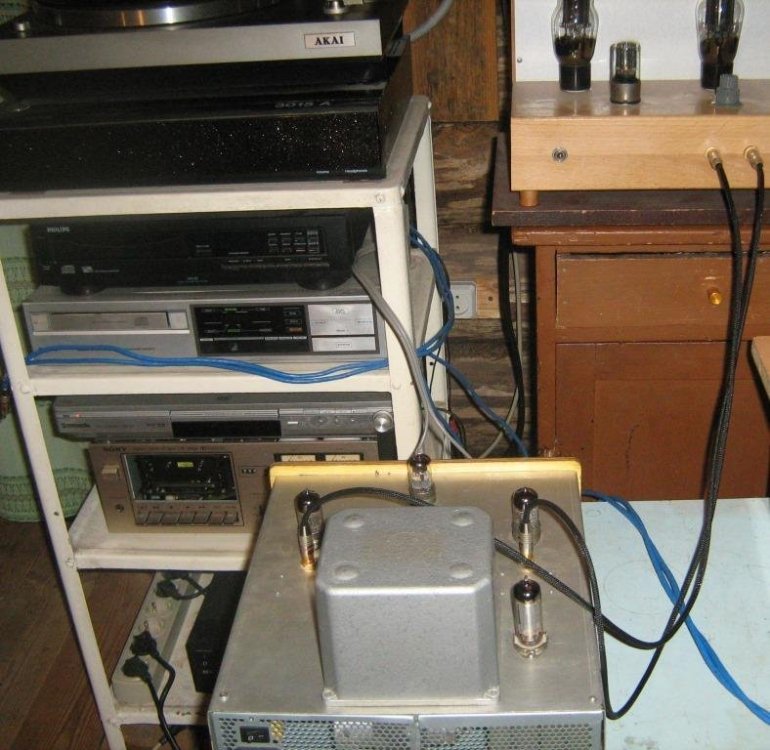

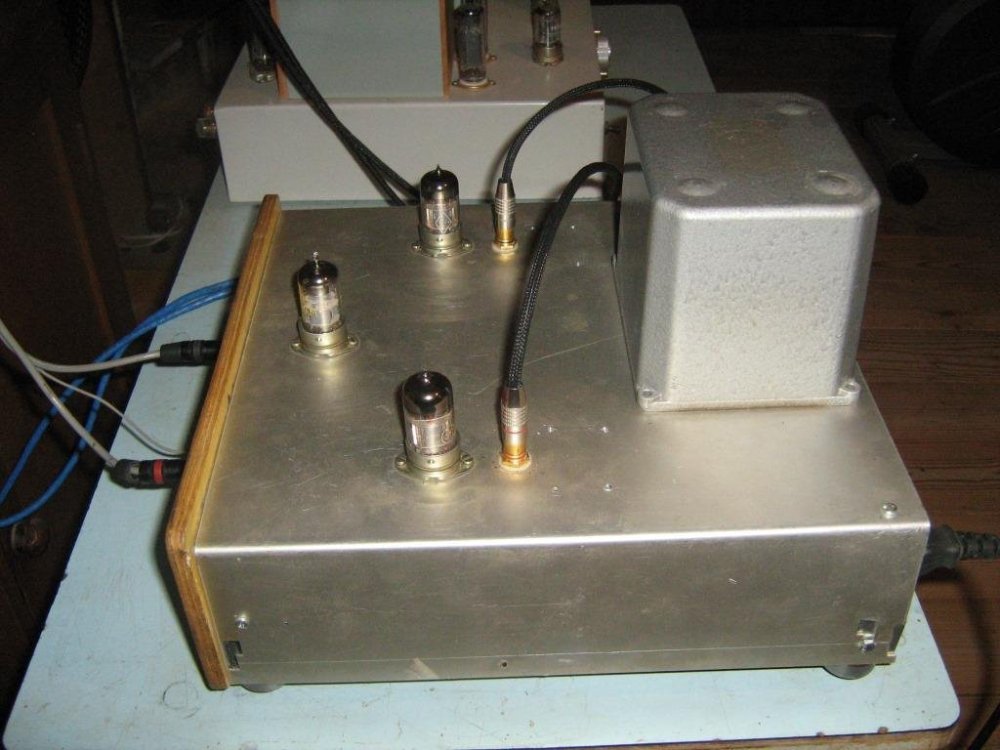

Делаю корр-ры небольшие, монструобразные никогда. Самый большой 3-х каск. корр-р, первая 1/2 РСС88 и СРПП на 6Н5П. И кен на EZ80. Нафига эти делать, если поднять не можешь, кому что доказываешь, у кого какой могучей?

Много ВС-0,25 на 47, 51, 68, 110, 120, 160, 1,2 ком, добавить недолго к основному резистору

И никогда к 6г2- 6п9 не ставлю БП с телевизор.



  • Like (+1) 1
