Posted

Несколько раз менял конденсаторы в коррекции, испортившиеся от воздействия поояризующего напряжения... :dntknw:

  • Like (+1) 2
Posted
4 минуты назад, Stan Marsh сказал:

Чаще плохо.

Бумага+фольга в масле любит, плёнкам не всем заходит, а некоторым и совсем плохеет.

Posted
1 минуту назад, Xрюн222 сказал:

Несколько раз менял конденсаторы в коррекции, испортившиеся от воздействия поояризующего напряжения... :dntknw:

Слюда+серебро совсем беда((

Posted
16 минут назад, Алекс сказал:

Бумага+фольга в масле любит

Аудионоты медь фольга + бумага - испытывают "силный личЪный неприязн!!!" (С) явно... Начинается утечка. И довольно быстро...

Posted
33 минуты назад, Алекс сказал:

Слюда+серебро совсем беда((

Не зная этого на момент "совершения преступления"(переобул ССГ в другой корпус + выводы обмоточным проводом), остался "в робком замешательстве".
А применять-то надо...:smile-06:
С уважением, Nittis
p.s. типа такого

Posted
7 minutes ago, Алекс said:

Слюда+серебро совсем беда((

Как учили на тряпочках (мат. эл. тех.) постоянку минеральные диэлектрики не любят. Иончики бегают.
Более того раз работчик одной из известных конденсаторных фирм утверждал, что слюда - продукт природный и возможны дефекты всякие  - заменили без вопросов. Сдох при номинале...
Серебро - совсем не подарок - дендриты ростит, только влаги дай - и это было, с припоем бессвинцовым.
А так - хороши

Posted
24 минуты назад, Nittis сказал:

p.s. типа такого

Надо сказать, что конкретно эти, "модифицированные", предназначались как раз разделительными на вход корректора, где смещение создавалось резистором 5,1MOm, но по какой-то причине не были установлены.
С уважением, Nittis

Posted
8 minutes ago, Stan Marsh said:

А с разделительными как быть, не применять?:smile-59:

Это почему? При цене $77 500В 0.047 в штатах мало кто насмелится. Просто понимать, что может отказать, элемент хранившийся лет 50 неизвестно как, ввиду указанных особенностей диэлектрика.
Вопрос только зачем? Мы токи пропускаем на ВЧ? Хотя это сомнительно - выводы железные. Точность нужна? - нет. Стабильность емкости? -нет. Линейность? -нет. Вон в катоде электролиты ставят и ничего... не жужжат.
Ладно раньше лавсана или фторопласта не было, а стирол температуру не держал. Так бумага была...  В лампе-то что стоит? Вот то-то - видимо ещё от качества зависит...

Posted

Господа, может стОит перечислить типы конденсаторов, "боящихся" поляризации?
Ой! С'езжаем на конденсаторы... но в рамках темы.
С уважением, Nittis

Posted
24 минуты назад, ВКН сказал:

Юрий, салют! Слюда - пористый минерал. Серебро слишком активно диффудирует.

Да, Константин, Салют!
На этой неделе мне Наставник "прочистил чакры" лечебной информацией из этой области. Однако не хотелось бы совсем вычеркнуть подобного рода конденсаторы.
С уважением, Nittis

Posted
1 час назад, Nittis сказал:

"боящихся" поляризации

Конденсаторы с вкладными контактами может и боятся, но без поляризации работают неважно.


Posted

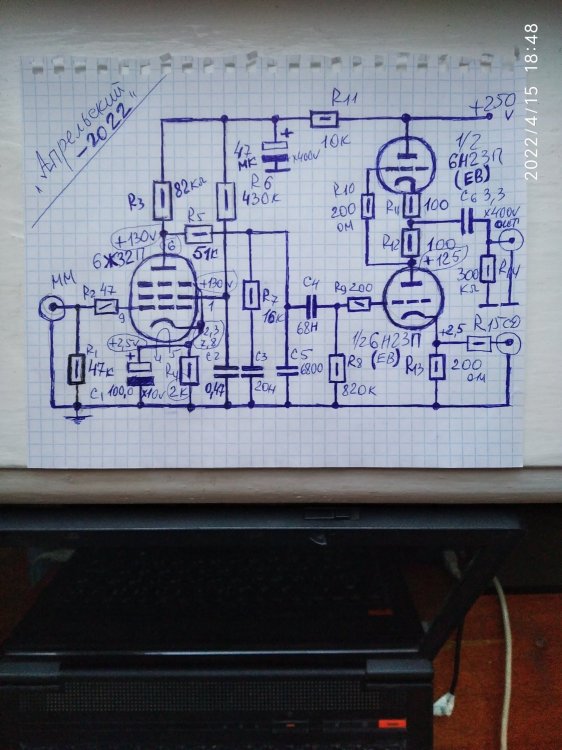

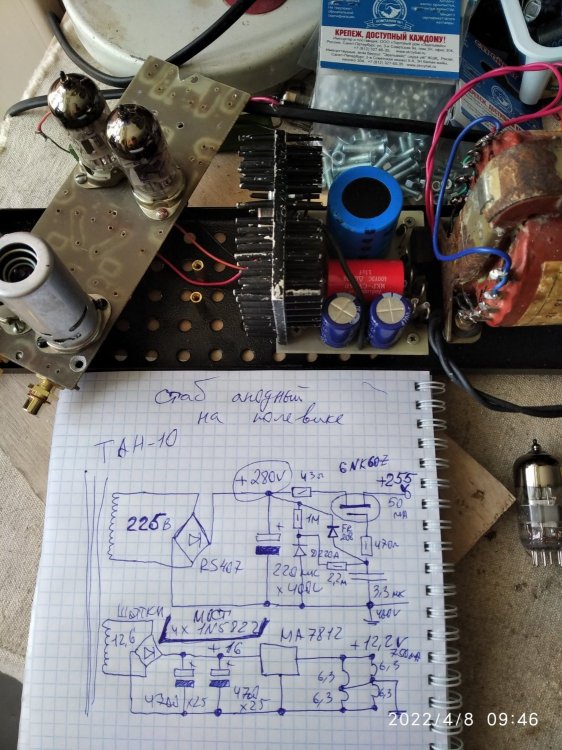

Здравствуйте. Давно загорелся идеей собрать ламповый корректор Пузанова-Бокарева(Гэгэна). Корректор первый, поэтому хотелось бы некоторых рекомендаций по размещению основных крупных  радио элементов. Схема присмотрелась вот эта. Радиодетали и лампы уже приобретены и в наличии . Силовой трансформатор и дроссели также ,в наличии на фото. Размещение основных деталей  нарисовалось на мой взгляд так. Размещение разъемов рса планирую рядом с лампами и вход и выход. Силовой трансформатор выбран этот, в виду наличия вторичной обмотки 240вольт, для получения анодного напряжения, как указано на схеме. Лампу второго каскада ,планирую применить одну на оба канала. Корпус литой дюралевый.IMG_6309.thumb.jpeg.7231fe5811bb0805df8e52d8b2021801.jpeg




Posted
20 минут назад, zolman сказал:

корректор Пузанова-Бокарева(Гэгэна)

Здесь Хрюна Никиты Сергеевича в начале списка не хватает. :smile-50:

С уважением...

Posted

Строго говоря, Гэгэн тут напрасно упомянут. В таком виде это можно назвать схемой Комиссарова/Торреса/Фадеева. В алфавитном, так сказать, порядке. Впрочем, это не имеет никакого значения. Два дросселя несколько избыточны. На место второго я бы поставил выпрямитель с конденсатором фильтра, и закрыл это всё колпаком.

  • Like (+1) 1
Posted
1 час назад, Stan Marsh сказал:

Строго говоря, Гэгэн тут напрасно упомянут.

Хрюн тоже.

"И да" (С), "если бы директором был бы я" (С), то, вероятно, сделал бы  похожим образом, но по-другому.

  • Like (+1) 1
Posted
В 26.02.2024 в 19:51, zolman сказал:

собрать ламповый корректор Пузанова

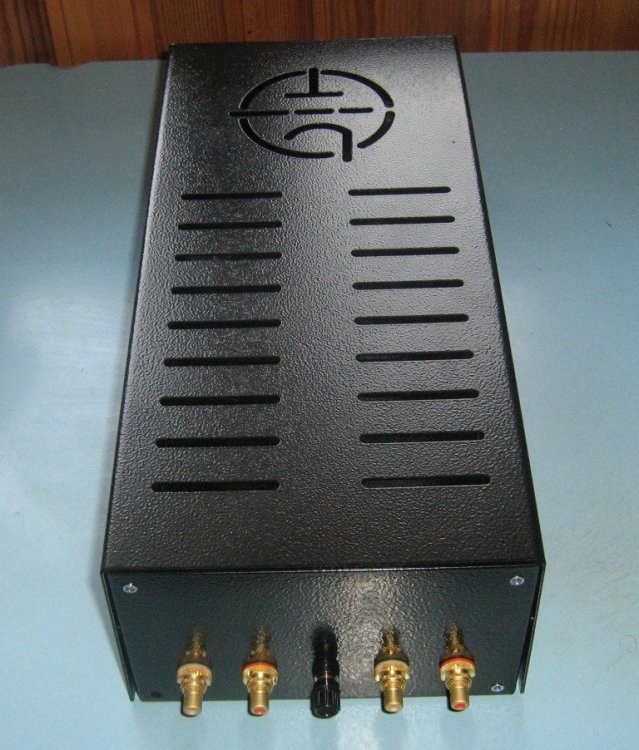

У меня такой и до сих пор пользую, только с межкаскадным конденсатором. Отлично играет.
