Схемы ламповых RIAA фонокорректоров

Ollleg

By Ollleg
in Analog

 Share

Recommended Posts

  • Replies 943
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Xрюн222
Xрюн222

"Не вынесли" только потому что вынес я в свою машину, но мог реально и не успеть, уже дворник был наготове... Стародельный винил вряд ли интересен молодёжи по репертуару, новодельный бессмысленен т.к.

юрий робертович
юрий робертович

Мэтр Александр Гурский, все красиво, просто, и понятно

Nittis
Nittis

Резисторы. Манганин в шелке начала 60-х годов. 20kOm.  С уважением, Nittis

Posted Images

Сергей А Local

Сергей А

Posted
Posted
2 часа назад, ВКН сказал:

Так и в моем ответе есть ответ.

Что-то я засомневался , если  син. дроссель запитанный от одной обмотки включить в два канала анодного напряжения , то индуктивность должна сохраниться.
Импульсы зарядки ведь тоже будут синфазны. Величина индуктивности не оговаривается .


ВКН Local

ВКН

Posted
Posted

С самой теорией я даже не собирался спорить. Но Ваша идея - случай особый. Рассмотрите вариант, когда в одном канале форте, а во втором тишина. Пустяк, конечно, но зачем?

ВКН Local

ВКН

Posted
Posted

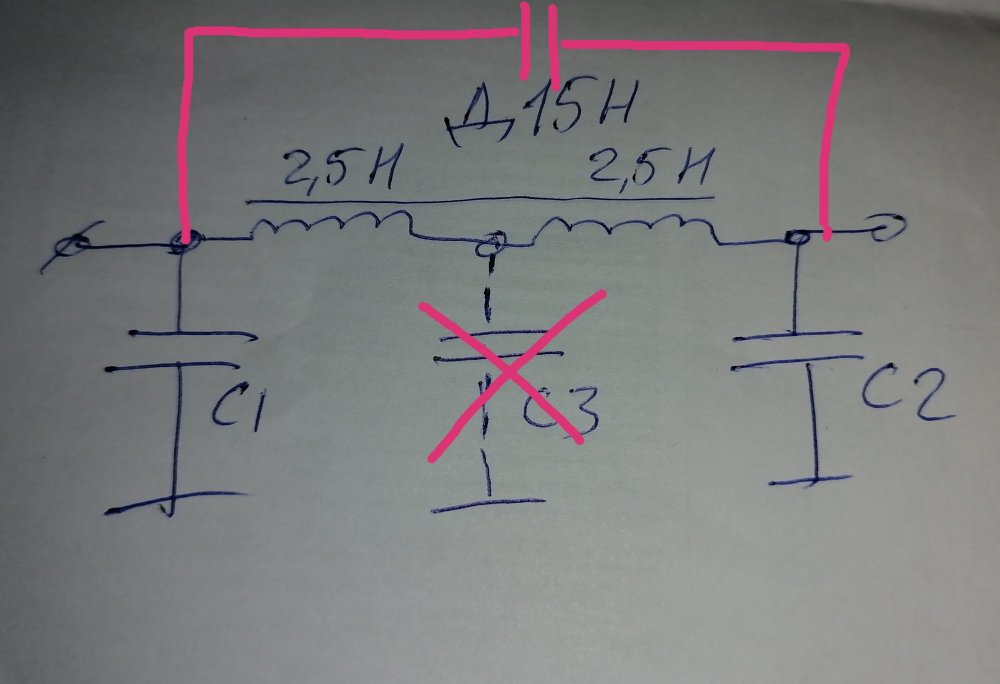

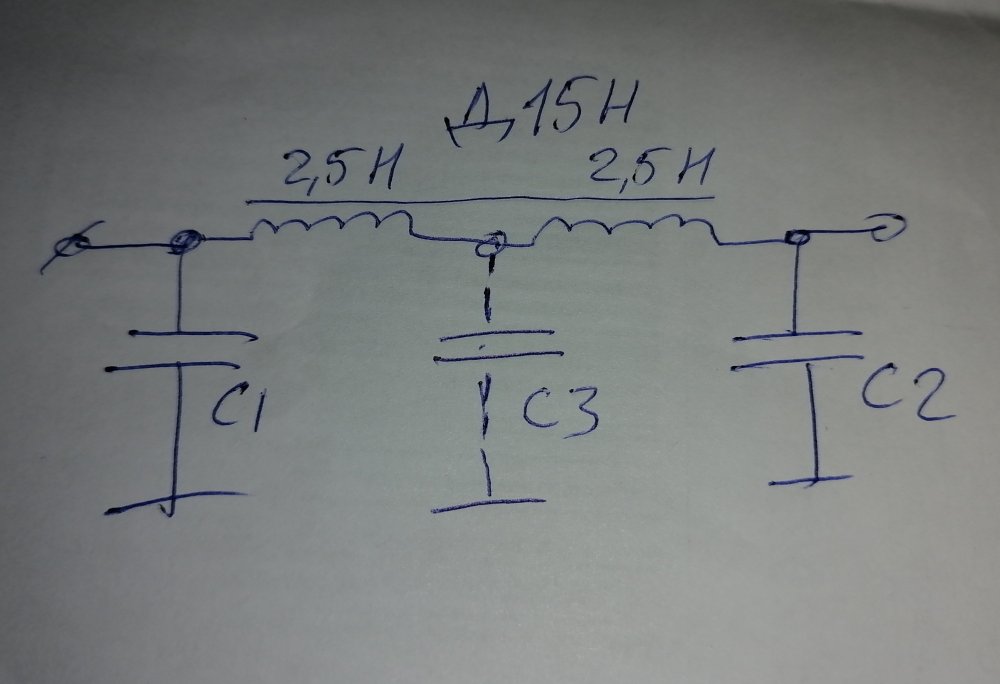

Кстати, еще одна ошибка. При использовании диф. дросселя с последовательным соединением половин (см. рисунок) появляется соблазн приладить к средней точке доп конденсатор (С3). Этого делать нельзя! Только хуже будет.


alss Proficient

alss

Posted
Posted
2 часа назад, Карабасс сказал:

Полезнее паралельно дросселю повесить пленку 0,1

Нет, в этом случае резко возрастает выходное сопротивление источника на частоте резонанса, т. е. на 50 или 100 Гц (на что настроена цепь).
Прадва, по измерениям пульсаций меньше...

Сергей А Local

Сергей А

Posted
Posted

Как-то сделал 2ной Т мост на RC , после выпрямителя , но ничего особого не намерил , неудобно несколько возиться было. Можно в ltspice итп замоделить.
47мкФ неполярный и 33 Ома  -102 Гц вроде.


Карабасс Proficient

Карабасс

Posted
Posted
11 часов назад, alss сказал:

резко возрастает выходное сопротивление источника на частоте резонанса, т. е. на 50 или 100 Гц

Ну и оно как нам помешает? Настроить контур нужно на 100 гц это значительно уменьшит пульсации анодного, что для ФК очень хорошо. А выходное сопротивление в этом случае не столь важно, ток потребления всего несколько мА.

Рациональнее было бы использовать по дросселю на канал и ёмкости в 220 мкф с доп кондером настроенным на 100гц паралельно дросселю.

Guest Zampotech

Guest Zampotech

Posted
Posted
12 часов назад, alss сказал:

Нет, в этом случае резко возрастает выходное сопротивление источника на частоте резонанса, т. е. на 50 или 100 Гц (на что настроена цепь).
Прадва, по измерениям пульсаций меньше...

И? ? БП питает ФК переменкой? Или шунтирующих конденсаторов больше нет?

johnson1496 Master

johnson1496

Posted
Posted

Кондер параллельно дросселю уменьшит сопротивление фильтра на частотах отличных от частоты настройки 50 или 100 Гц и из сети полезет разная высокочастотная хрень.

  • Like (+1) 1
alss Proficient

alss

Posted
Posted
12 часов назад, Zampotech сказал:

И? ? БП питает ФК переменкой? Или шунтирующих конденсаторов больше нет?

Выходное сопротивление источника (считается вместе с имеющимися конденсаторами и присутствует несмотря на их наличие) входит в нагрузку каскадов усиления и увеличение нагрузки на какой-то частоте может привести к искажению АЧХ.
PS. Не ожидал от вас подколок и передергиваний...

  • Like (+1) 1
Guest Zampotech

Guest Zampotech

Posted
Posted
9 часов назад, alss сказал:

Выходное сопротивление источника (считается вместе с имеющимися конденсаторами и присутствует несмотря на их наличие) входит в нагрузку каскадов усиления и увеличение нагрузки на какой-то частоте может привести к искажению АЧХ.
PS. Не ожидал от вас подколок и передергиваний...

Ну тогда давайте считать. Представим эквивалентную схему БП и ФК.

Внутреннее сопротивление источника по переменному току в БП с резонансным контуром определяется в основном последним конденсатором фильтра. При скромных 100 мкф внутреннее сопротивление  источника будет равно на частоте 50 гц будет 31 ом, на частоте 100 гц -16 ом.

Внутреннее сопротивление источника по переменному току в БП с дросселеи определяется  последним конденсатором фильтра и параллельно включенной цепью из дросселя и первого конденстора фильтра. При  100+100 мкф и дросселя в 1 Гн внутреннее сопротивление  источника будет равно на частоте 50 гц будет примерно  29 ом, на частоте 100 гц - те-же 16 ом

т.е  не будет сильно изменяться  как при применении дпросто дросселя, так и при применени резонананстного параллельного контура. Внутреннее же сопротивление ФК например при напряжении 200в и токе потребления 100 мА будет составлять 2000 ом, что значительно выше  внутреннего сопротивления источника питания.

Т.е в применении резонансного контура больше испуга, чем проблем



Карабасс Proficient

Карабасс

Posted
Posted
18 часов назад, johnson1496 сказал:

из сети полезет разная высокочастотная хрень.

Ну какая ВЧ хрень полезет от чего? От импульсных БП 27 кгц, вы их слышите, ну чего городите? Соберите бп нагрузите и измерьте спект! Нет там ничего лишнего при таком включении!

Ну книжку хоть откройте....



alss Proficient

alss

Posted
Posted
14 часов назад, Zampotech сказал:

Ну тогда давайте считать.

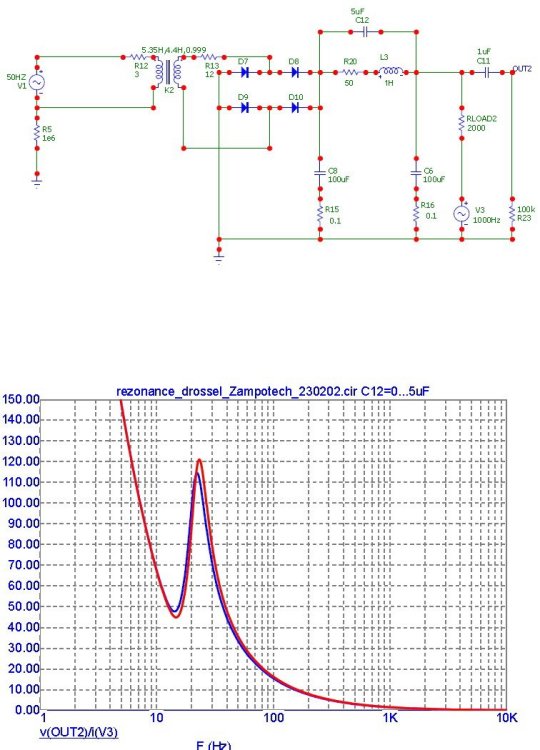

  Посчитал, картинка выходного сопротивления выпрямителя с фильтром показывает, что а) я ошибся, по здравому смыслу приписав резонанс частоте пульсаций, т. к. не учел параллельно взаимодействующих конденсаторов, б) резонанс имеется, но на более низких частотах и в) прикидка Zampotech относительно частот 50 и выше герц правильна и в фонокорректоре она, м. б., и не принесет вреда, но в усилителе мощности может.

В 31.01.2023 в 21:07, Карабасс сказал:

Полезнее паралельно дросселю повесить пленку 0,1-0,0... (нужно будет подобрать) для подавления 100Гц

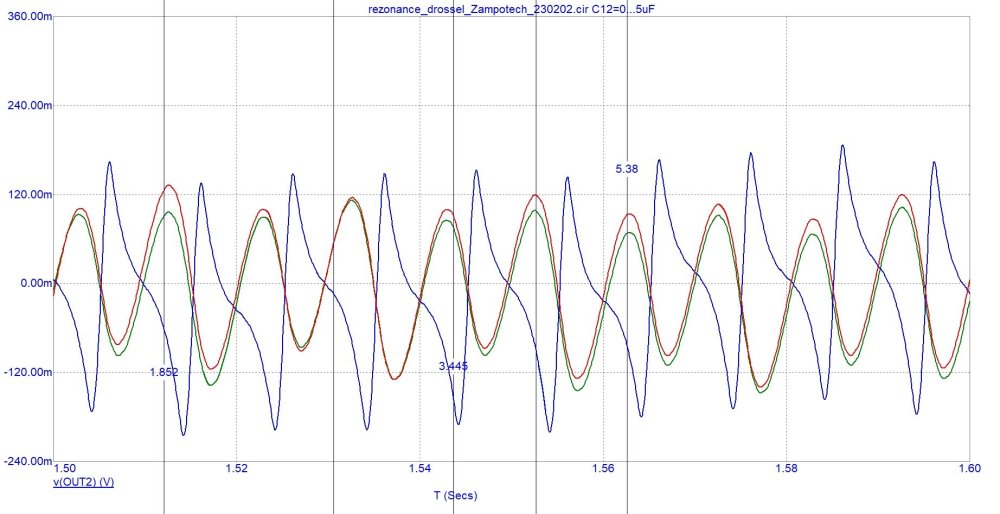

На рисунках синяя линия - 5 мкФ, красная линия - без и с 0,1 мкФ. Видны искажения формы пульсаций при увеличении параллельной емкости.

res_filter_0_100nF_5 uF_230202.jpg

res_0_100nF_5 uF_230202.jpg

  • 2 weeks later...
Nittis Local

Nittis

Posted
Posted

Коллеги, опишите разницу между корректирующей цепью в аноде первой лампы(пентода) и коррекцией "в землю". Что предпочитаете?
С уважением, Nittis

Stan Marsh Mentor

Stan Marsh

Posted
Posted
Только что, Nittis сказал:

разницу между корректирующей цепью в аноде первой лампы(пентода) и коррекцией "в землю".

Разница на уровне самовнушения. Нет её, короче.



1 минуту назад, Nittis сказал:

Что предпочитаете?

В "анод".

Nittis Local

Nittis

Posted
Posted

Станислав, но ведь Ваше предпочтение на чём-то основывается? Ну, не на самовнушении же.
С уважением, Nittis

SP057 Proficient

SP057

Posted
Posted
9 минут назад, Nittis сказал:

Коллеги, опишите разницу между корректирующей цепью в аноде первой лампы(пентода) и коррекцией "в землю". Что предпочитаете?
С уважением, Nittis

Различия существенные, стройте корректирующую цепь в "землю".

SP057 Proficient

SP057

Posted
Posted
12 минут назад, Ollleg сказал:

Как то обосновать можно существенные различия?

Различный путь к "земле". Строить цепь нужно также с одним анодным резистором, но часть цепи (С и С+R) "землить" на "земляную шину" к С ИП. АМЛ 20 лет назад мне объяснял этот вариант включения и его особенности.

ЗЫ: Элементы С и С+R корректирующей цепи лучше подключать на высокой стороне, т.е. непосредственно к аноду.

  • Like (+1) 1
