Когда на радиофоруме заходит разговор об элементарных понятиях, мне хочется спросить оратора, какие именно он имеет в виду. Пусть назовёт элементарных хотя бы два, если он мужчина и способен отвечать за свои слова, а заодно, пусть проконсультируется с модератором/администратором, допускается ли правилами форума обсуждение личности кого бы то ни было в таком духе.
Рассуждения по поводу того, что для кого элементарно - демагогия, причём, в данном контексте, особенно неуместная.
Хотя...
Если НьюАудиопортал создан и существует специально и исключительно для гуру, и самоучке на нём помогать не принято, наоборот, принято не помогать, а только отбирать время, то об этом должно быть заявлено чётко и сразу при входе. А то некрасиво получается, когда все вопросы, повторенные по нескольку раз, столько же раз всеми (всеми) игнорируются, зато, при каждом случае, всеобщее внимание заостряется и концентрируется на недообразованности эти вопросы задающего.
Да, некрасиво.
Был бы он суперпродвинутым, у него бы не возникли эти вопросы.
Или вы хотите его обидеть? Зачем это вам? Он не обидется, на правоту обижаться не средует. Он свои выводы сделает. ...причём о всех, что, может быть, и неверно.

Касаемо ТВЗ1-6.
Индуктивность я замерял на TESLA BM 591 на 100 Гц. Есть там и второй режим - 1 кГц, но, насколько мне известно, он для малых значений индуктивности.
Будете спрашивать, когда прибор поверяли? Потом спросите у кого?

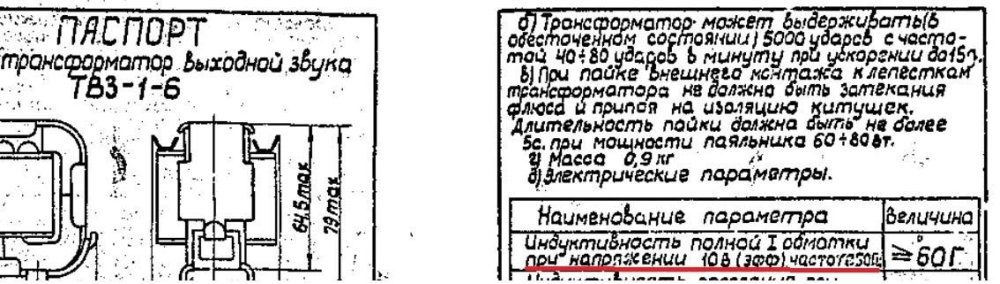

Ответ - у выходников от Симфонии индуктивность 20, Ригонды - 20, Днепра - 30, у ЧЕТЫРЁХ ТВЗ1-6 - 19-23. Видимо я не у того их покупал... В паспорте ведь напечатано...

[Xрюн222]

Например, будем спрашивать, при каком напряжении, вольт, измерялась индуктивность.

[Юрий_Б]

ТВЗ1-6 на сколько мне известно, по паспорту измеряли на 50 герц.  Было два десятка, разброс от 18 до 25, измерял на FLUKE N* не помню.

[Сергей Ал.]

2 часа назад, alexbeatle59 сказал:

...какие именно он имеет в виду. Пусть назовёт элементарных хотя бы два

[Михаил SM]

22 минуты назад, Юрий_Б сказал:

ТВЗ1-6 на сколько мне известно, по паспорту измеряли на 50 герц.  Было два десятка, разброс от 18 до 25, измерял на FLUKE N* не помню.

Как говорил тов. Мюллер , никому не верьте , FLUKE можно.  В  районе том же , только я мерял ТВЗ1-6 с зазором , переведенным в S.E.  -  две вторичные секции последовательно : 3,2к на 8 ом .  Без зазора поболее будет .

[BAA]

2 hours ago, Xрюн222 said:

Например, будем спрашивать, при каком напряжении, вольт, измерялась индуктивность.

Скорее при каком токе подмагничивания.

[Xрюн222]

Кстати, да! И это тоже.

[ВКН]

А разьве речь не о РР?

[BAA]

49 minutes ago, ВКН said:

А разьве речь не о РР?

Это да, только разговор про индуктивность оного без "смещения" и наоборот и при большЕй амплитуде.
В справочнике 60, измеренное 20.

[ВКН]

Нашел старые записи в старой тетради про старые ТВЗ-1-6.

L=24Гн. Ls=22мГн. При индукции 0,6Тл на частоте 30Гц максимальная мощность 4 Ватта.

По мне - вполне применимы с парой 6П14П в триоде.

Но рекомендую заменить железо на аналогичное по габариту от ТП-60-...

[Dolboyacher]

В 16.09.2023 в 17:56, alexbeatle59 сказал:

На 4-й странице посиделок Dolboyacher подал эмуляцию на 6Н1П, 6Н6С и 6П18П (спасибо ему). Скажите, пожалуйста, насколько рабочая эта схема, можно ли прямо по ней и собирать.

Схема рабочая. С резистором R24, указанным на схеме, глубина ОООС получается 7dB, соответственно, Rвых около 6.4Ом. Если увеличить глубину ОООС до 10dB (R24=4.8-4.9кОм), то Rвых = 3.6Ом, но чувствительность снизится до 0.36В.

Можно в первом каскаде применить 6н3п, с изменением обвязки, конечно, тогда общий Кус предварительных каскадов увеличится, поэтому можно применить и более глубокую  ОООС (до 16dB) при той же чувствительности 0.26В, со снижением Rвых соответственно. Это можно прикинуть.

А так, лично, всё еще за триодное включение, недолюбливаю я ОСы :)



[Карта]

В 02.09.2023 в 13:22, alexbeatle59 сказал:

Негритята 6П6С как-то тускловаты

Лампы, с которых невозможно снять ВАХ. Времени убито... 135 шт. * 4 (5?) раза.

В 14.09.2023 в 18:02, Карабасс сказал:

К сожалению или к счастью, я не знаю кто такой Бока (Сергеича) что бы судить об его авторитете

К счастью.

В 15.09.2023 в 16:45, BAA сказал:

""ну, такой  человек, не любит критики напрочь", АБ, или Бока"
В 18 лет такое поведение наверно сойдет... пока на такого же не напорется.

С АБ, не к ночи, то же, что с Гнатом - пастыри и паства (паствичи).

И все пастуемые ВЕРЯТ.



[Карта]

В 18.09.2023 в 11:08, alexbeatle59 сказал:

В каких условиях индуктивность замерял? В лабораторных. Не нравится - сходите на завод, замерьте в заводских. Хороша индуктивность, если она так зависит от заводистости условий. ;)

Когда-то давно показывали индуктивностиеметр начала 50х гг. - стойка примерно 1м*1м*2м(высота).

Вот им можно толком измерять и по всякому.



[Алексей]

Всем по таком индуктомеру, на балкон или в коридор ;)

Можно внутрипортально, декретом, назначить уровень измерения, скажем, -40дб, на нем и измерять, частота сетевая для простоты.

Но только эти дб не от максимума  того, на что рассчитан тр-р, а в соответствии с применяемой лампой(схемой).

Хотя, нужно ли?

[Карта]

Вааще не нужно. Побольше витков, по вкусу, пониже НЧ, если надо, ну, и ушами.

ПС. Есть стенд с током подмагничивания, там жуть бывала при изменении исходных, если память не изменяет, ОНО менялось от 200 до 20 Гн на том же трансе, конечно. Плюс формулы в Эксель...

И, если по хорошему, станок просил 6 каналов осца.

Нафиг всё.

[Den101]

В 16.09.2023 в 07:59, юрий робертович сказал:

Собрал такой ещё весной. В фазоинверторе 12Ж1Л, выхлоп 6П7С. В исходном состоянии параметры по осциллографу хороши, меандр на 100Гц с практически незаваленной полкой. Звук не порадовал - дуже эстрадный, детали в тенях не разобрать. Попробую поиграть режимами, если выйдет годно - сделаю обзор в новой теме.

Кстати, чувствительность у него невысокая - при входном 0.3В (RMS) выдаёт около 1Вт.

[Xрюн222]

Чувствительность - на полную мощность порядка 4...4,5 в, в исходном варианте. Ну и от глубины ОС зависит, конечно. Каковую надо подбирать по вкусу и обстоятельствам. А то ещё и с частотной зависимостью какой-либо

[юрий робертович]

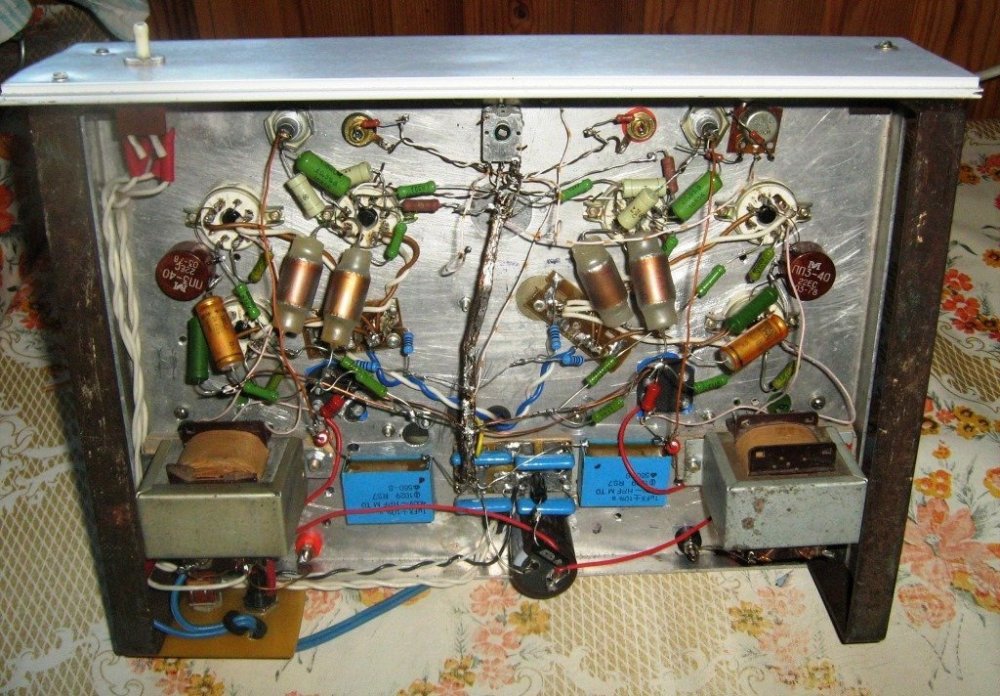

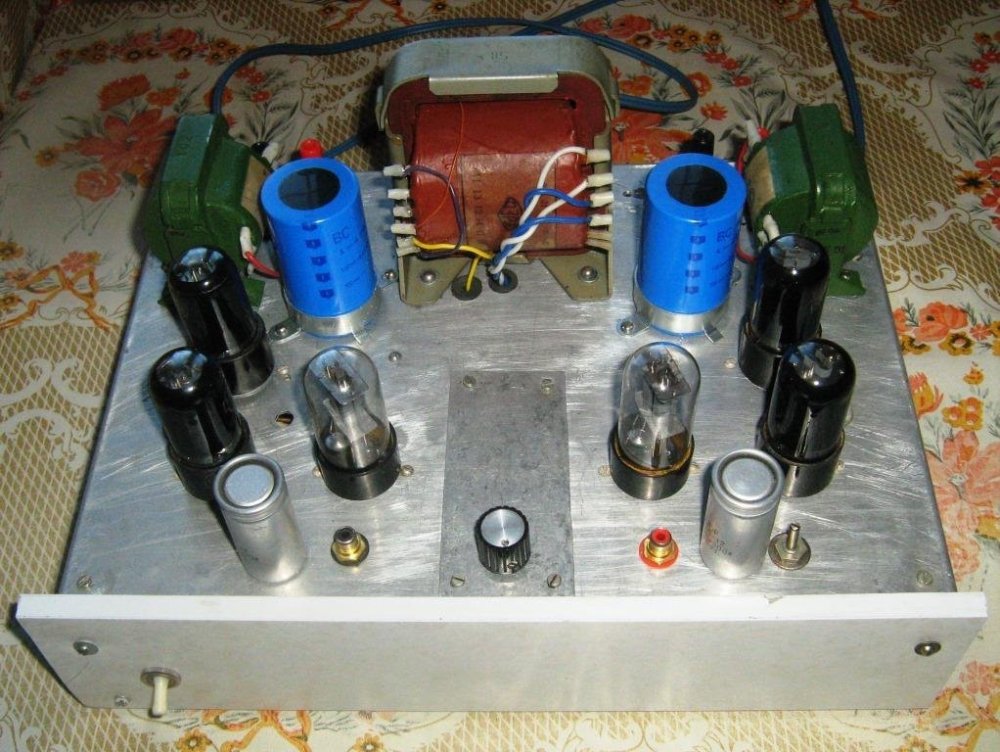

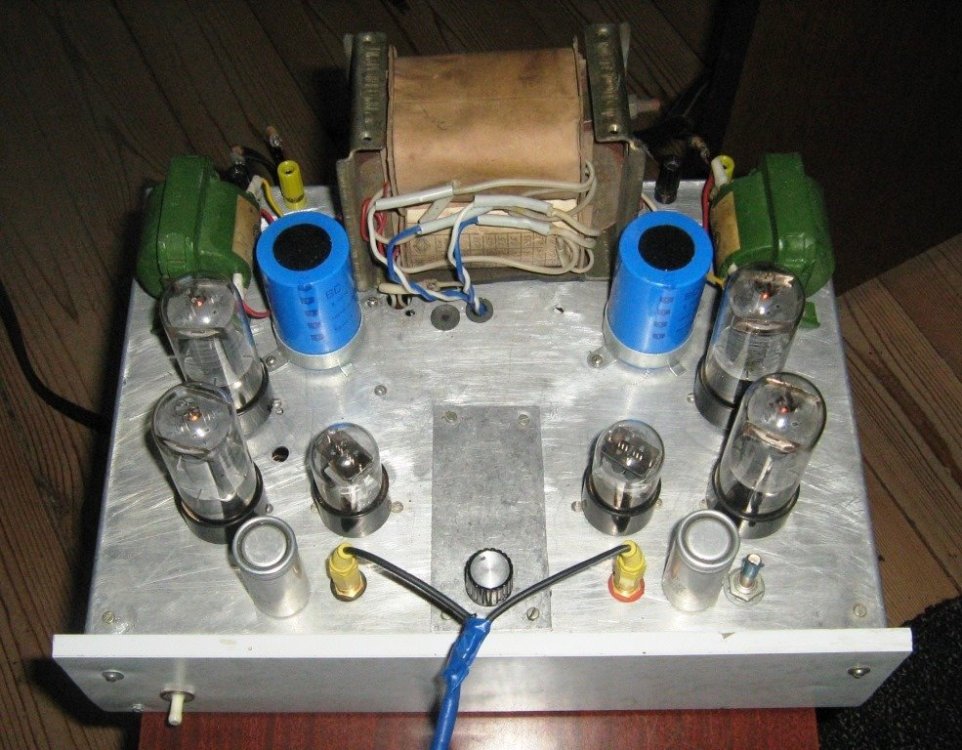

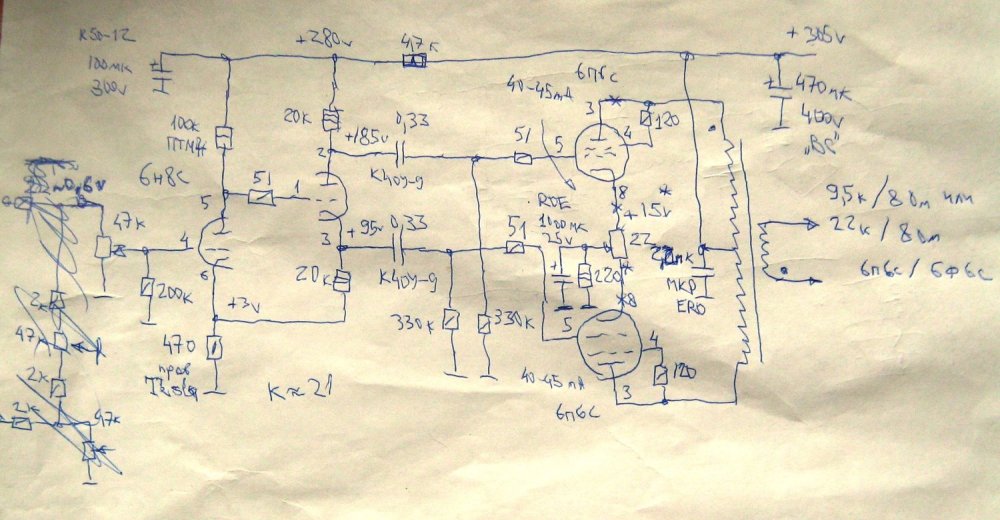

Долго работал с ПОС, надоел, менять так сразу, 6н9с и 2х6п3с, силовик

ТВЗ от Фестиваля, Никита Трошкин помог

[Xрюн222]

Это точно ПЕНТОДНЫЙ усилитель? О каковых тема, если судить по названию.

ПОС, кстати, рекомендуется внутри петли ООС. Чаще всего.

[Михаил SM]

1 час назад, юрий робертович сказал:

Долго работал с ПОС, надоел, менять так сразу, 6н9с и 2х6п3с, силовик

ТВЗ от Фестиваля, Никита Трошкин помог

Интересно , какая рабочая полоса пропускания с этими выходниками от Фестиваля , применимо к триодному режиму . Реально сильно уже , чем в тетродном  режиме , но заметил одну закономерность , делая как-то РР на 6D4G  и 6SN7 : трансформатор на выходе имел сильный спад по ВЧ ( -6дб 20000гц , 0дб -  9 кгц ) , но при субъективном сравнении с однотактом на трансформаторе с полосой до 45000гц(-2дб) -от Мейшу AN, тональный субъективный баланс был практически одинаков и при этом выигрышный НЧ- диапазон двухтакта.     При попытках ""залимонить "" ,  применить РР трансф-р с широкой полосой , тональный баланс и тембры РР  уже не спутаешь с S.E. , но идентичность начинает проявляться с хорошими транзисторными усилителями .

[Sergio]

В 07.09.2023 в 13:43, Rezvoy сказал:

Ну да, четные растут, а так нормально! А интермодуляция у пентода больше.

Гм... гм...

[юрий робертович]

40гц-25кгц по -3дб при максимуме, ниже 40гц корежит синус

[Михаил SM]

1 час назад, юрий робертович сказал:

40гц-25кгц по -3дб при максимуме, ниже 40гц корежит синус

Как тут не закорёжет . Мерял индуктивность (для примера) половин РР трансформатора от Прибоя ум75 (12,5см2) ,  всего 5 гн на половину.  Трансформатор РР (лютый винтаж) от УНЧ приемника МИР-152 ( 9см2 - Ш)-под 6П3С , ещё ""радостнее"" - 2, 7 гн на половину вторички . Понятно , ниже 50 гц такие трансформаторы без помощи ООС , на НЧ - аутсайдеры.

[alnsu]

2 часа назад, юрий робертович сказал:

40гц-25кгц по -3дб при максимуме, ниже 40гц корежит синус

 РЕально, этот экстремум кто-то слышет? Ниже 100 герц кто-нибудь свой слух проверял? А полный диапазоН?? 10 кГц? допустим?

[alnsu]

А не окажется? Что король голыЙ?
