Recommended Posts

Posted

Видимо мостов как гуталина, как и трансов, каковой на 250 Вт габаритной.  8-амперный мост на 800 вольт обратного. Вполне годный для 3А выпрямленного, следующая буковка и можно было пользовать один. На два канала, по несколько ватт. Но тапер играет как может...

Posted

Точно!  Пора выводить на чистую воду!!! У него даже и лампы 6п3с, ну прям как в радиокружке,лет 40 тому!!!

  • Smile 1
Posted
1 час назад, Stan Marsh сказал:

Обычный ДППВ, мосты "включены" диодами.

Это понятно, вопрос зачем? Или я где-то недоучился?

Posted
20 минут назад, johnson1496 сказал:

зачем?

Теряюсь в догадках. Может был излишек мостов или крепить было удобнее. Удвоитель Латура я сам часто делал на мосте... На мосту... С помощью моста. :smile-03:

Posted
1 час назад, Xрюн222 сказал:

Точно!  Пора выводить на чистую воду!!! У него даже и лампы 6п3с, ну прям как в радиокружке,лет 40 тому!!!

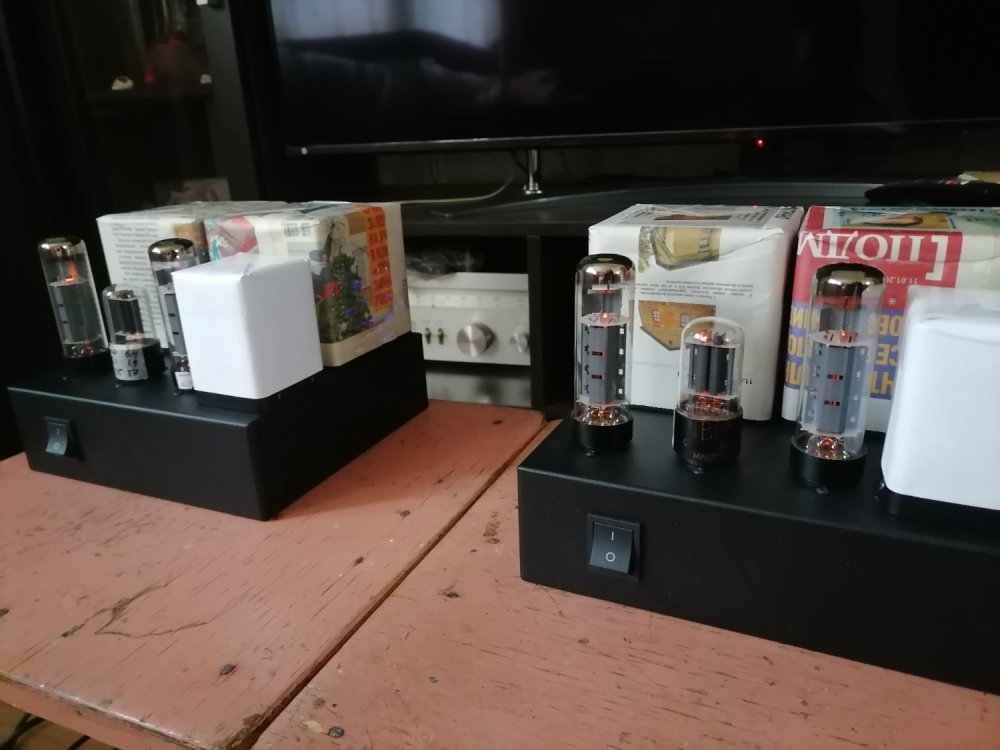

Да, пожалуйста! ЕL34 rft + 6N7gt brimar.

6п3с были для проверки работоспособности.  :)

12 ватт (50гц). Полоса  13,5гц - 80кГц.


  • Like (+1) 1
Posted
3 hours ago, Xрюн222 said:

Раньше, много лет назад, нередко в устройствах попадались КТ315, включённые диодами...

Даже стабилитрон делал, из база-эмиттера.

6 hours ago, johnson1496 said:

А почему так заумно высокое выпрямляется?

Пользователю родственного сайта на S:
Относительно выпрямления сверхмощными диодами - это даже не смешно. Хотя в реально мощных устройствах запас не помешает, но и не спасает. Вот металлодиоды, которые выбросили, физически, на помойку. Унылое Г, рассасывание под микросекунду, 2-го или третьего уровня производитель, типа HER-ов. Чего бы не поставить, в выпрямитель, анодный ибо даром. А вот шунтировать резисторами мост, который, когда мостом работает не шунтируется ничем, да еще и резисторами - удивительно. Еще раз - в каждой избушке свои погремушки. Раньше такого не видел, видимо надо еще пожить.

Posted

Давным давно уже выяснили что оптимальным режимом для выходных тетродов и пентодов является ультралинейный плюс общяя обратная связь.  Нет продолжают уперто "триодный режим" без оос и с умным видом рассуждают как это все замечательно звучит. Это никак не звучит хотя бы потому что нет запаса по мощности, значит динамический диапазон никакой. Почитайте хотя бы вот тут что умные люди пишут. https://forum.datagor.ru/topic/9993-oblegchennyy-uchebnyy-kurs-ispolzovanie-lamp-6p14p-v-uzch/

Posted

Оптимальным режимом выходных пентодов является пентодное включение, с не очень глубокой ОС, местной, полуместной, или общей, по ситуации. Их конструкция именно под это и оптимизирована.

Что не исключает триодного использования некоторых более-менее подходящих типов.

  • Like (+1) 2
Posted

При пентодном включении как минимум 12-15 процентов искажений. Их конструкция оптимизирована под мощность прежде всего, что было нужно для ламповых телевизоров.

Posted

Если  в назначении написано - работа в выходных каскадах УНЧ, при чем тут телевизоры? Искажения зависят, разумеется, от уровня мощности,  как и для всех остальных усилительных приборов. Миллионы экземпляров прекрасных и высоко ценимых и поныне усилителей имеют "чистА" пентодные вых.каскады.

  • Like (+1) 1
Posted

Для унч 50-60 годов , когда стремились увеличить мощность. Транзисторв не было. Ценимые ламповые унч потому и ценимы что там пентоды работают с оптимальных режимах, однако глупость в виде переключателя "триод-пентод" много где еще присутствует.

Posted
35 минут назад, Андрей М сказал:

При пентодном включении как минимум 12-15 процентов искажений.

Как удалось добиться таких замечательных цифр? Это из личного опыта или прочитали  - где?

Posted

Наглядный пример, пентод выходной, для УНЧ. Из разряда 6п3с и иже с ними. Без ОСов. Конец 30х гг, примерно. 3...3,5 прОцента КНИ при 50 Вт на нагрузке


Posted
7 минут назад, Андрей М сказал:

А что, конец 30- годов - вершина инженерной мысли ? Осмыслить что то более новое у вас ума не хватает ? :-))

А как же "умный человек" по Вашей ссылке рекомендует:

Практические конструкции, доступные для повторения, несложно найти, например, в ВРЛ № 32 (UL + CFB), стр. 14 или Радио 1958 № 4, стр. 26 (UL). Ценность этих публикаций в подробном описании работы, изготовления и наладки усилителей, включая схемы расположения обмоток выходного трансформатора. Несмотря на полувековой возраст публикаций, заявленное качество находится на вполне современном уровне.

Или это нормально, а если 30х, то всё, барабанами папуасов запахло?

_______________________________

...И смените пожалуйста свой тон, раз уж пишли нас учить, это ласково нужно делать.

Иначе "неучи" могут и распять, мало не покажется......:smile-44:

Заранее спасибо за понимание.

Posted
17 минут назад, Андрей М сказал:

А что, конец 30- годов - вершина инженерной мысли ? Осмыслить что то более новое у вас ума не хватает ? :-))

У кого-то, во всяком случае, точно не хватает.
