В 21.09.2023 в 22:18, nepalimso сказал:

А если две 211 да на хороший трансформатор:smile-24:

А может один раз построить чувствительную акустику с нетяжелым импедансом? Агенты энтропии, экологов на вас нет;)

Posted

Всем привет! Тут многие нахваливают  вых. трансформаторы от прибоя (сказу скажу, что против железа я ничего особо не имею). А вот использовал ли кто-нибудь на выходе РР лампового усилителя индийские силовые разрезные аморфные сердечники? Я нет, но мнение попробовавших интересует. Там придётся взять сечение побольше раза в полтора, но зато потери меньше на вч. Или как?

  • 1 month later...
Posted

SE 6ж4 в пентоде-PSE 6п3с в триоде, и др. В основном корпусе ТН, трансик смещения, остальное в отдельном БП. Напряжение регулируется при смене ламп, поэтому применил стабилизатор для драйвера. ТВЗ от старого проекта, его 4,2ком великовато, не беда, можно и заменить.

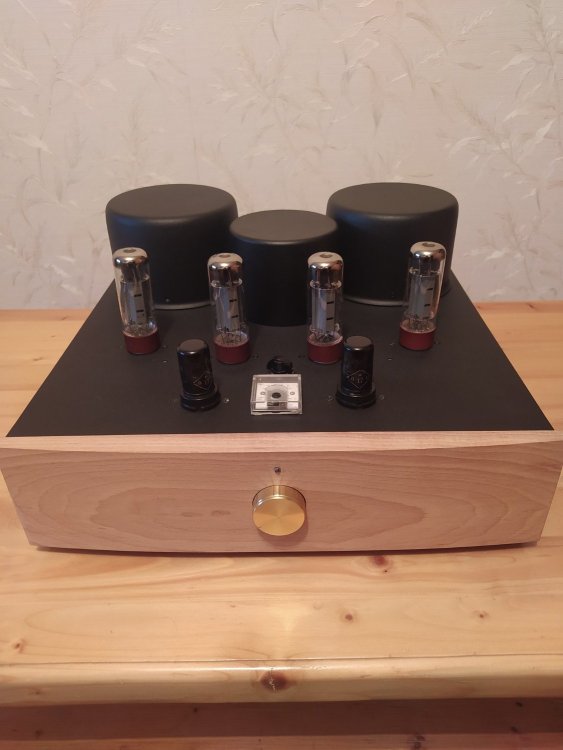

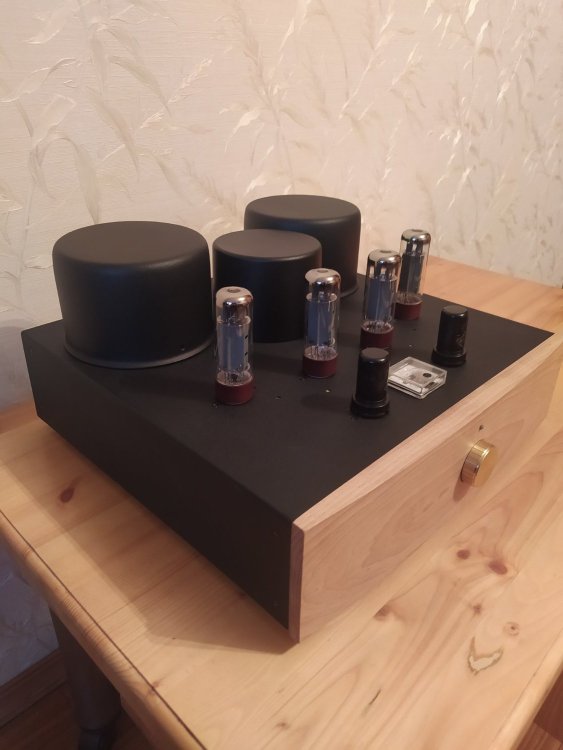

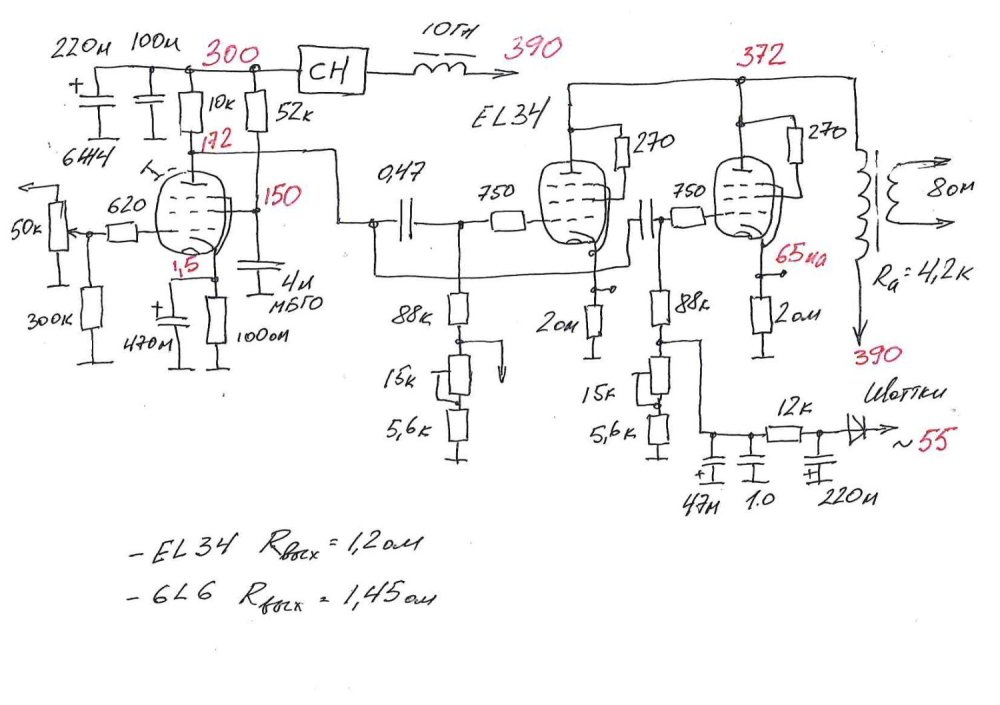

Выходное сопротивление усилителя для двух и одной ламп: 6п3с-е, 6L6 1,45 и 2,3ом; EL34 1,2 и 2ом; 6550  1 и 1,45ом





  • Like (+1) 4
Posted

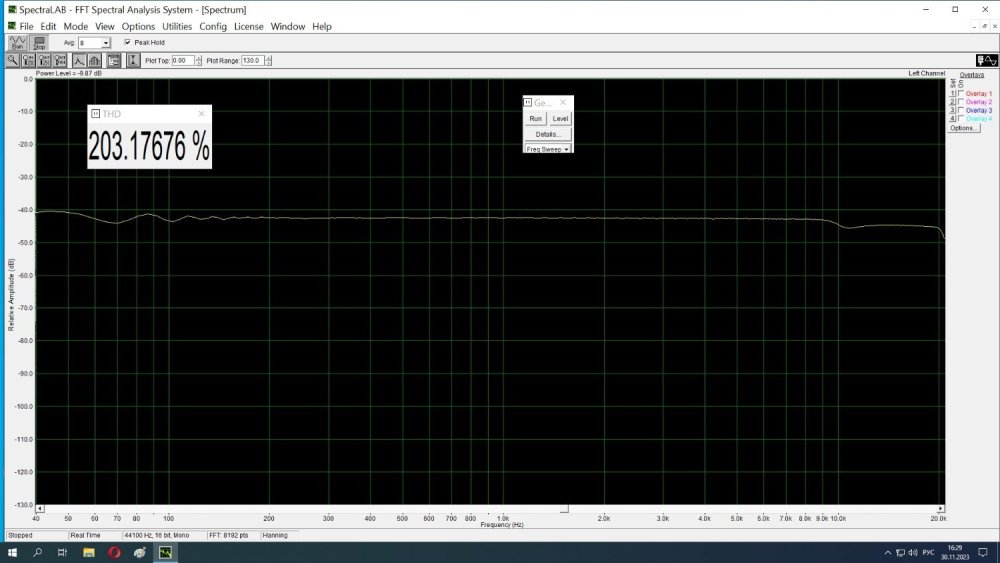

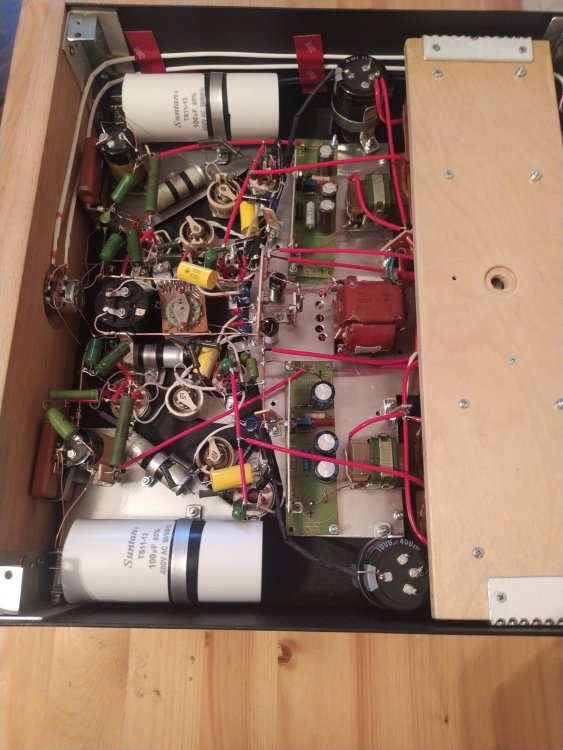

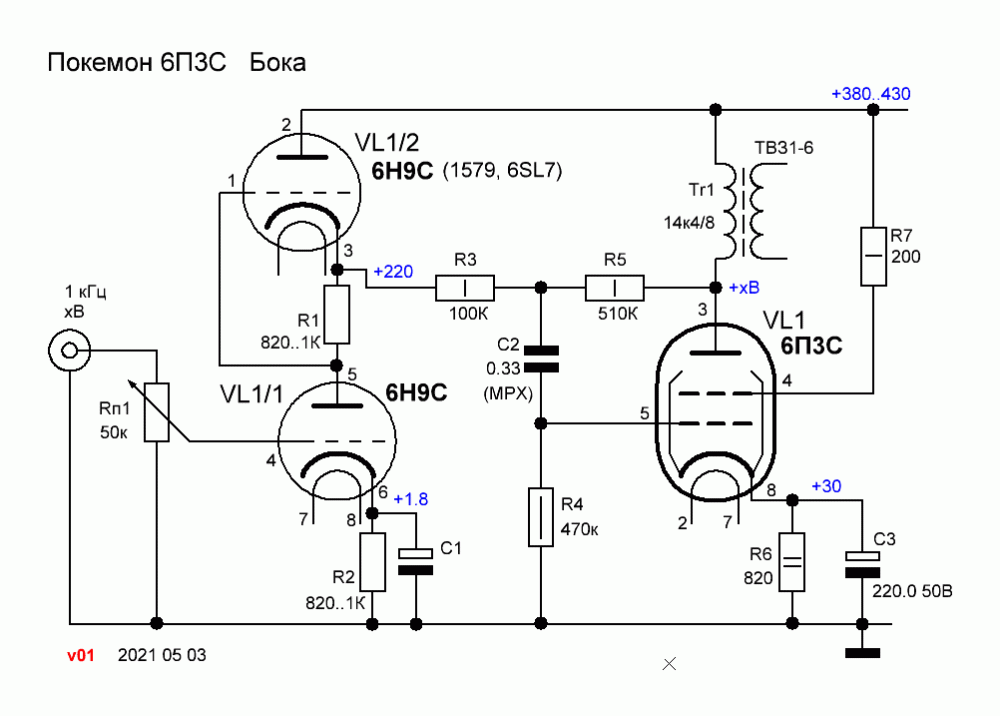

Покемон есть, пополнил коллекцию на паралельных в триоде ,без ОС. С прослушиванием проблема, вылез косяк ТВЗ, который переделан из двухтакта. Меняю выходные.

2хел34 ачх.jpg

Posted
13 часов назад, юрий робертович сказал:

А чем отличается от Юрия Макарова?


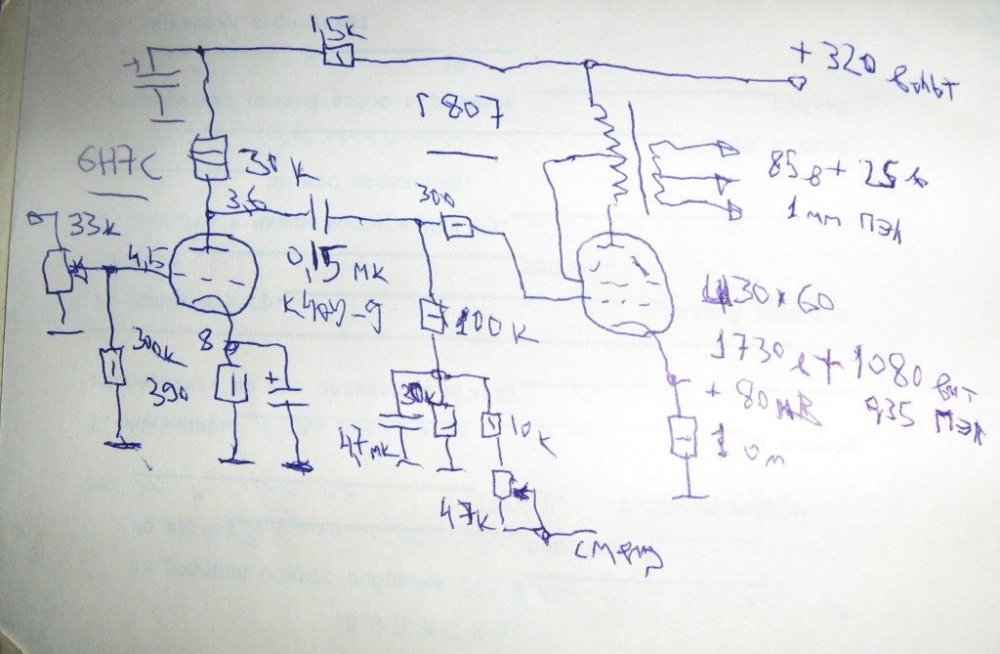

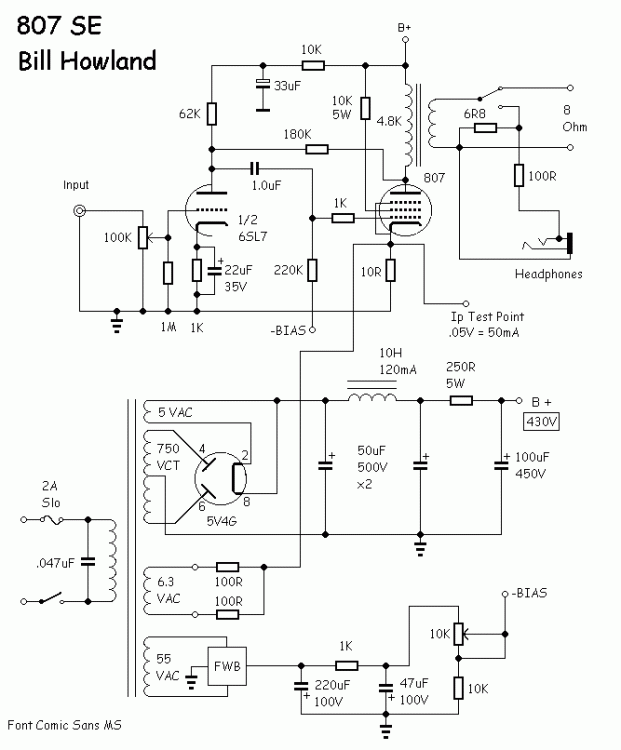

Юрий, а ЧЕМ она должна отличаться? Нет, ну серьезно? Если у Вас есть идея, как, изменить, что то в этой схеме(я о схеме топикстартера) просто скажите, что не так?

Posted

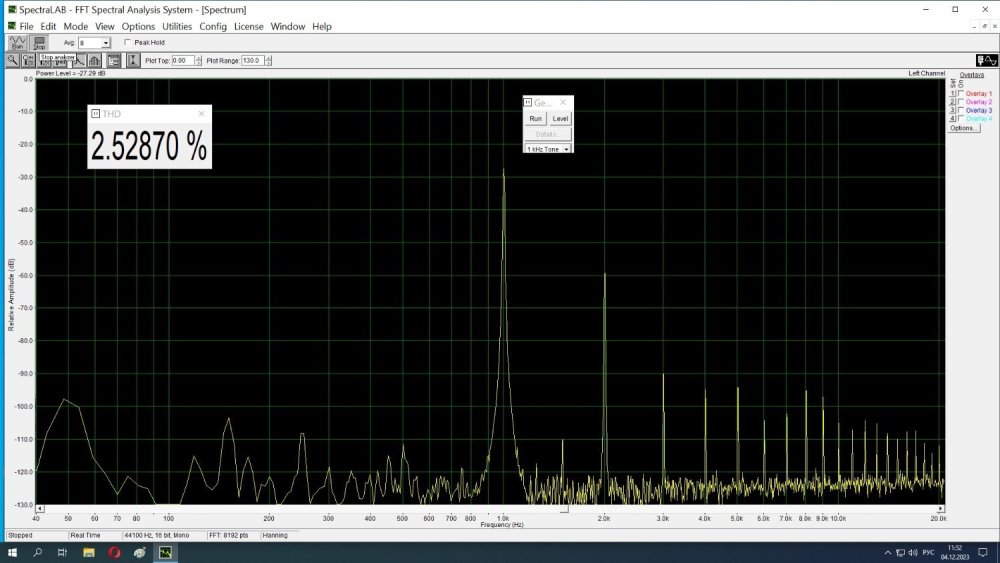

В тумбочке нашлись ТОРЭЛовские тор SE ТВЗ-150-8 с первичкой 2400-0,315, домотал вторичку до 3ком с отводом на 3.5ком. Больше понравилась 3.5ком. Подросло Rвых, например у EL34 с 1,2 до 1,45ом. Андрей, про звучание не скажу, тк оцениваю так: нравится-не нравится, а у эксперта хандра. Еще раньше пробовал одну пленку, не звучала, пришлось добавлять к 400мкф пленки 1000мкф эл-та. Сейчас сразу 1000 и 400 мкф пленки, в драйвере 200 и 100. Эти цифры и нужно подобрать. А вот спектры пожалуста: EL34 и 6п3с-е на 1-м и 6-ти вт.





Posted

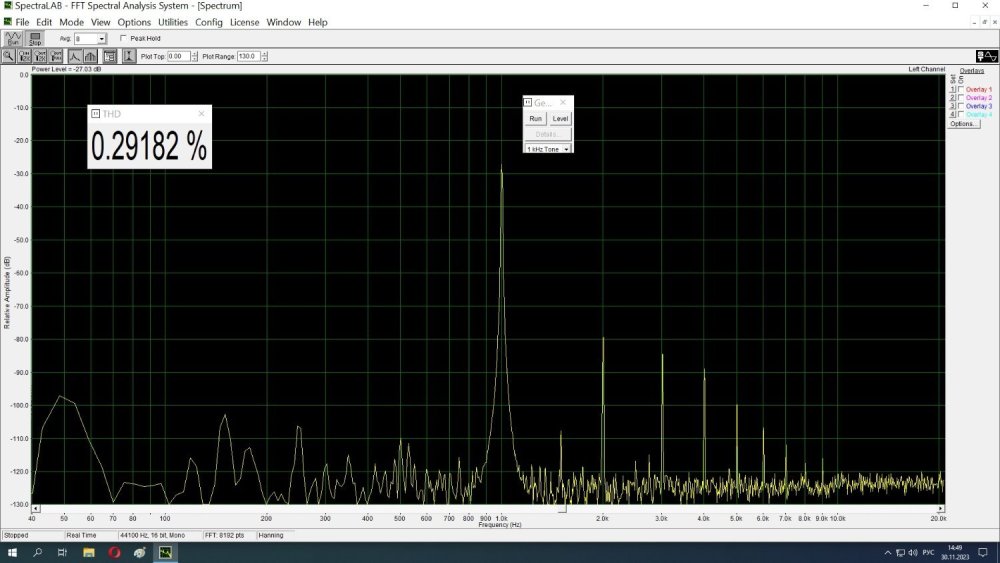

Вторая нужна, иначе пропадает ламповость. Возьмем 6550, считается дубовой. Вот спектры 2х6550 на 1-м и 6-ти вт. Вторая мала, может драйвером добавить ее, пропадет дубовость?

2х6550 1вт.jpg

2х6550 6вт.jpg

  • 3 weeks later...
Posted

Отлично! На двойных триодах полноценный РР с разделенными функциями фазоинвертера и драйвера.

Posted
24 минуты назад, юрий робертович сказал:

Ё-моё, дальше слов нету, ИМХО

Раз слов нету, помолчите.



9 минут назад, BAA сказал:

Маловато!

Всем не угодишь.

Posted
9 minutes ago, юрий робертович said:

SMD резисторы, SMD конденсаторы может и войдет, а оно надо?

Я по роду службы других практически не пользую, это не плохо и не хорошо. Есть места где стандартный металлопленочный живет пару часов от силы и там вполне себе нормальный китайский кермет с выводами - отстальные отвалились, включая BC. Хороши melf исполнения, но их мало кто берет и сроки, соответственно, большие. А сейчас вовсе беда, кроме Vishay никто именно таких не делает. Есть окисднорутениевые - рекомендую, есть 0,1% и лучше.
