8 минут назад, Shef сказал:

Вы прямо по моим стопам :smile-09: 3,5 года назад:

Симпатичная лампадка, я не знаю чего боятся не стандартного накала, я прошлую субботу на барахолке транс японский купил (не левый) у нас их море, там как раз две по 22 и одна 27 вольт,  как раз под две 21 и кен 25Z5

  • Like (+1) 1
  • Replies 212
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Dalex
Dalex

Окончательный вариант.

Юрий_Б
Юрий_Б

Усь на 6Ф3П в корпусе ИБП.

Юрий_Б
Юрий_Б

Сошел со стапелей очередной прикомповый усь, выходники ТВ-2ш-2в, полет нормальный, думал будет фон, но нет идеальная тишина. Дело за акустикой.

Posted Images

Shef Collaborator

Shef

Posted
Posted
32 minutes ago, Юрий_Б said:

Симпатичная лампадка, я не знаю чего боятся.  .  .

В наших краях оно 6LU8, просто завались. А компактроновые панели сейчас кетайтцы делают оч.хорошие.

Не надо 5K3, ей 4K - самая крейсерская нагрузка. Ставьте 3K5 с лёгкой душой.

Где вы взял эту схЭму? никакой ОС ей не требуется, и номиналы странные.. так уж и 23K5 :smile-03:

Сделайте: драйверу в анод 30К, в катод светодиод на 1.6V. В выхкаскад при анодном 280-285V маловато будет 365 Ом (так уж и 365 :smile-03: ) - по канонам д.б. стандартные 430, не мудрИте.  Гридлик на 200 КОм. Катодный электролит ставить придётся, на тышщу, но хватит и на 470, сюда бы БГ.

Не надо никаких 800 мкф в питание, даже с дросселем 2 Гн (на канал) достаточно 120-150 мкФ (на канал).

  • Like (+1) 1
Юрий_Б Local

Юрий_Б

Posted
Posted

Мне при 5,3К звук больше понравился.
Я не копирую чужие схемы. R точные с медоборудования.
Мне не нужно большое усиление. Светодиоды не приемлю.
Я Rg везде ставлю 100-120 можно  фиксу и автомат.
В катоде отказался от литов , только МП гидра или сименс+К31-11-3
Э-литы такие ставлю из за экономии места-овальные
Вот такие будут стоять, место у меня ограничено. Есть доступ к импортному  списанному медоборудованию, все можно найти, там качество  элементной базы на высоте. P/S для дросселей места тю-тю.


Shef Collaborator

Shef

Posted
Posted
1 hour ago, Юрий_Б said:

.  .  . Я не копирую чужие схемы.  .  .

Ну-да, кому и кобыла невеста! (ц) вы и на свои жигули колёса тОчите на токарном станке нестандартные?
Банальное ползание с линейкой по вахам при 365 Ом даёт превышение макс.рассеиваемой на аноде на пару ватт, если только лампа не заюзанная в дугу (и ей нужно наподдать).

Хоть "копируйте" вы схемы, хоть "не копируйте", но при таком режиме придётся $$$ лампы менять чаще.
Из практики, при 430 Ом и 280 анодного у меня на аноде получается на 0,3-0,5 W меньше максималки.
Я экспериментировал со схемой во все стОроны - и точно знаю, что ваши номиналы и "без-катодно-конденсаторный подход" этот отличный и тысячами повторённый усилитель фактически пере/косо/ж0/пили.

А я вот фиксу люблю меньше чем автомат. При автомате имеем то самое вкусное на УхЪ округлое ограничение на пиках.

По светодиоду в первом каскаде я долго отслушивал, всё же склонился к Да. Усиление со светодиодом как раз в тюлю для линейного выхода. Если вы предполагаете компенсировать меньшее усиление повышенным входным сигналом - гхе-м.. вопросов больше не имею. Гуд лак.

Климентий Local

Климентий

Posted
Posted
4 часа назад, юрий робертович сказал:

Хоть ширики, хоть 3-х полоска, без разницы. Делали, делаем на 6ф5п, мы таких не знали, и не узнаем, один фиг. Но делали правильно, а не кабы как

Пронин 6f5p.jpg

Пронин Влад схема 6ф5п.JPG

Сергеев Сергей.gif

На первой схеме антизвонник в цепи сетки выходного каскада 1,5ком стоит неверно... Образует делитель... Его нужно перенести ближе к сетке вправо после резистора 820к

  • Like (+1) 1
BAA Master

BAA

Posted
Posted
11 hours ago, volli said:

Просто "что бы было"?

Оно типа и так и так работает, исполняя свою цель увеличения импеданса/снижения добротности в цепи электрода.

Константин Proficient

Константин

Posted
Posted
В 17.03.2023 в 09:53, Сергей Б сказал:

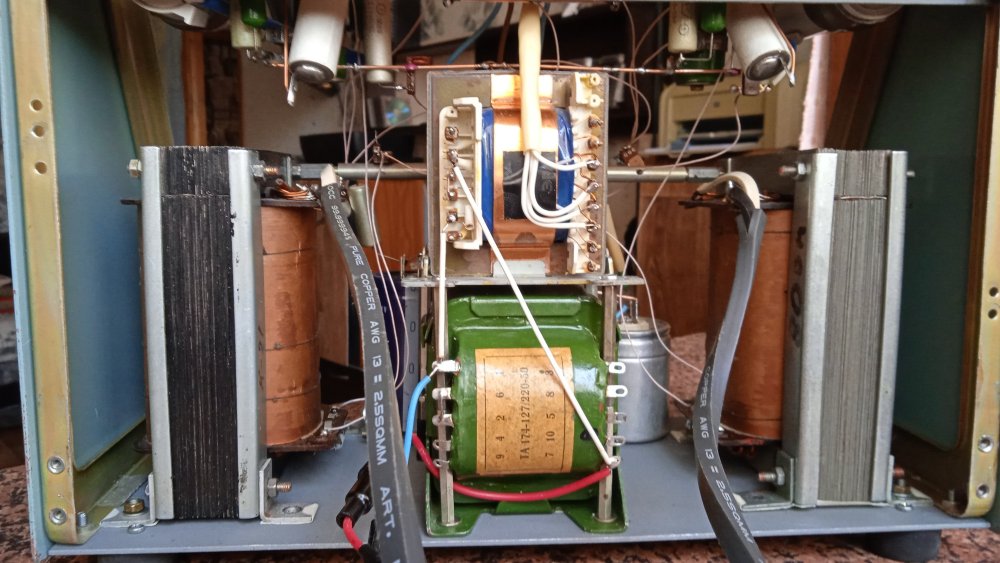

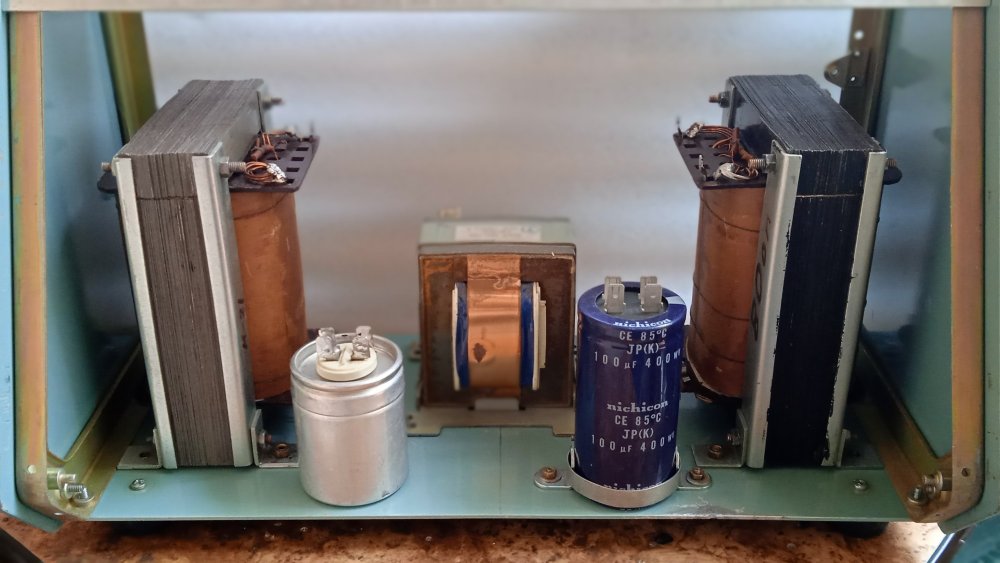

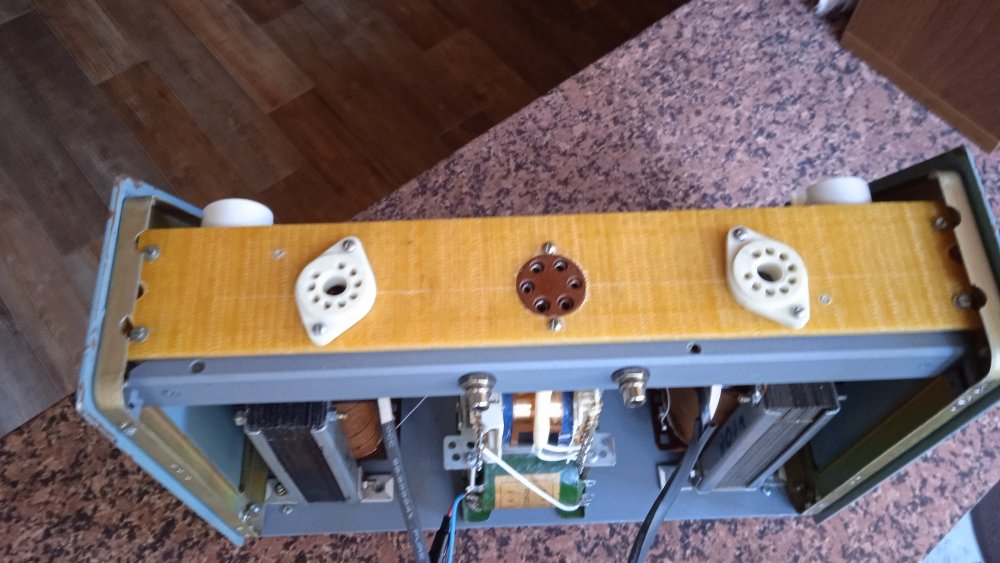

Вот не знаю, не могу собирать макет на куске железа или фанеры, мне не звучит, совсем никак, и оптику режет.

Хотя бы на лотке от бумаги А4, его потом и продать можно.

Я этот обменял на хороший ноутбук. И лампы послушал, и польза случилась.

У меня 6LR8.


Очень интересная заливка трансформаторов! Если не секрет, поделитесь технологией.

  • 2 weeks later...
Юрий_Б Local

Юрий_Б

Posted
Posted

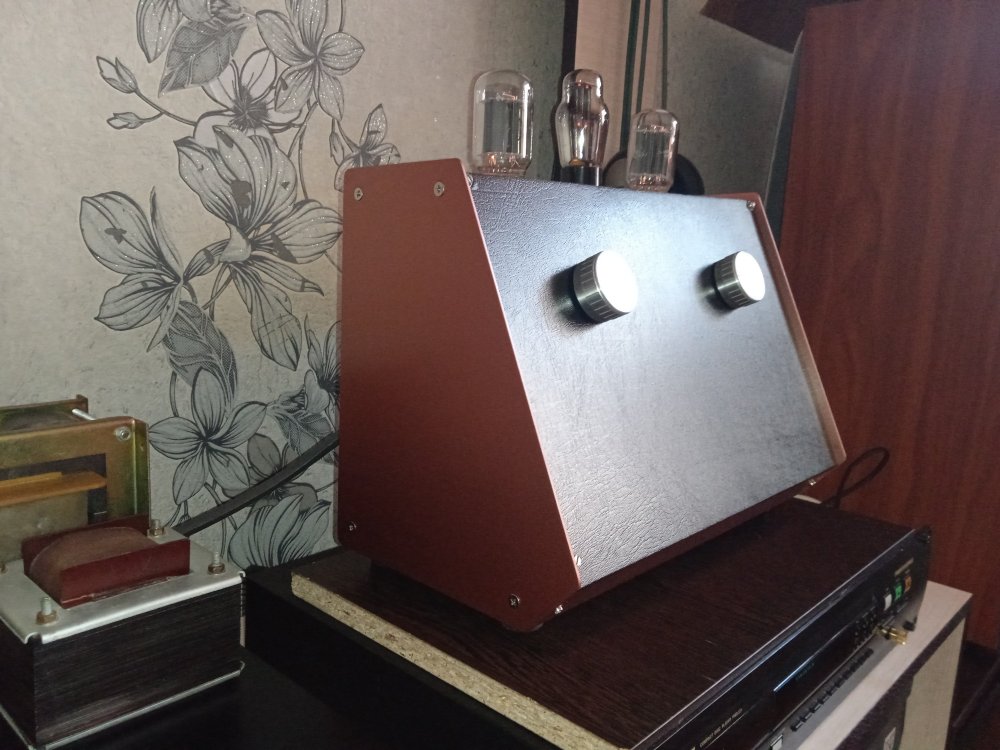

Сошел со стапеля. Жене черные боковушки не понравились, перекрасил в медь, морду лица в черный, крутилки вот только не гармонируют, надо менять.



  • Like (+1) 3
Meshochnik Local

Meshochnik

Posted
Posted
1 час назад, Юрий_Б сказал:

...., морду лица в черный, крутилки вот только не гармонируют, надо менять.

Дать детЯм смайлик дорисовать, или весь в раскрас - будет хенд-мейд.

Georg57 Contributor

Georg57

Posted
Posted
6 часов назад, юрий робертович сказал:

Старшая внучка пока маленькая была, деда, Битлов хочу на СД, ну поставь. А сейчас, другие интересы, все прошло. И пацаны не хотят...

Нас воспитала улица, их воспитал интернет, чума 21 века.

Dalex Proficient

Dalex

Posted
Posted

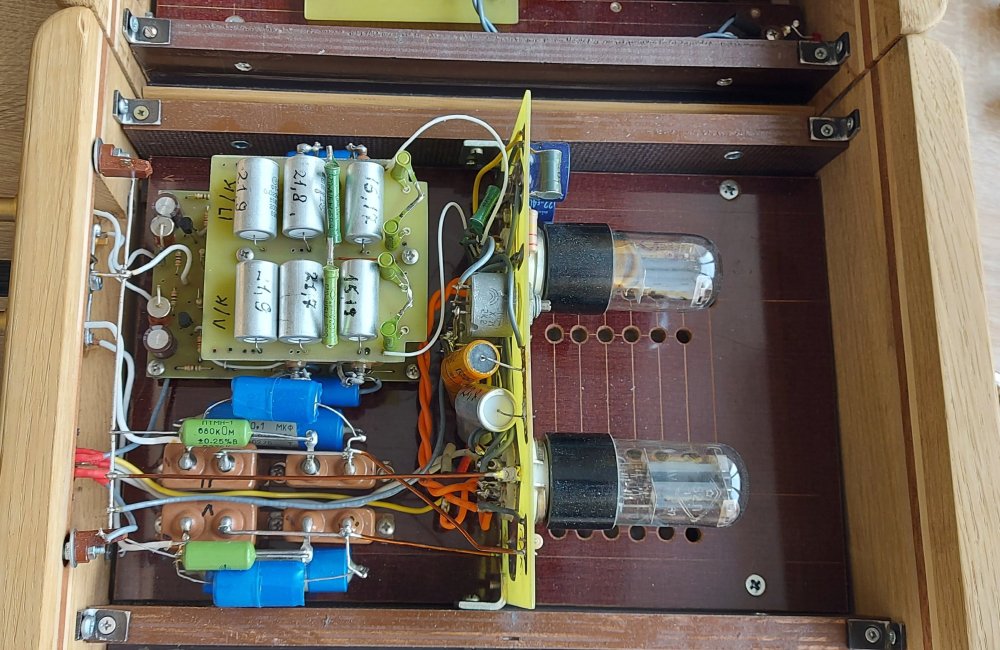

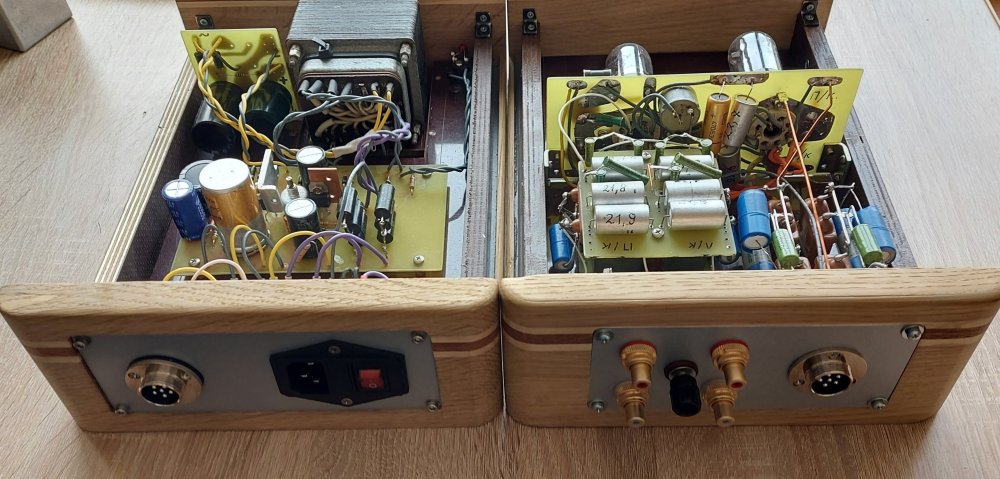

Гибридный корректор.

Немного не совсем конструкция выходного дня, но думаю в тему впишется.






  • Like (+1) 5
  • Thanks (+1) 1
Dalex Proficient

Dalex

Posted
Posted

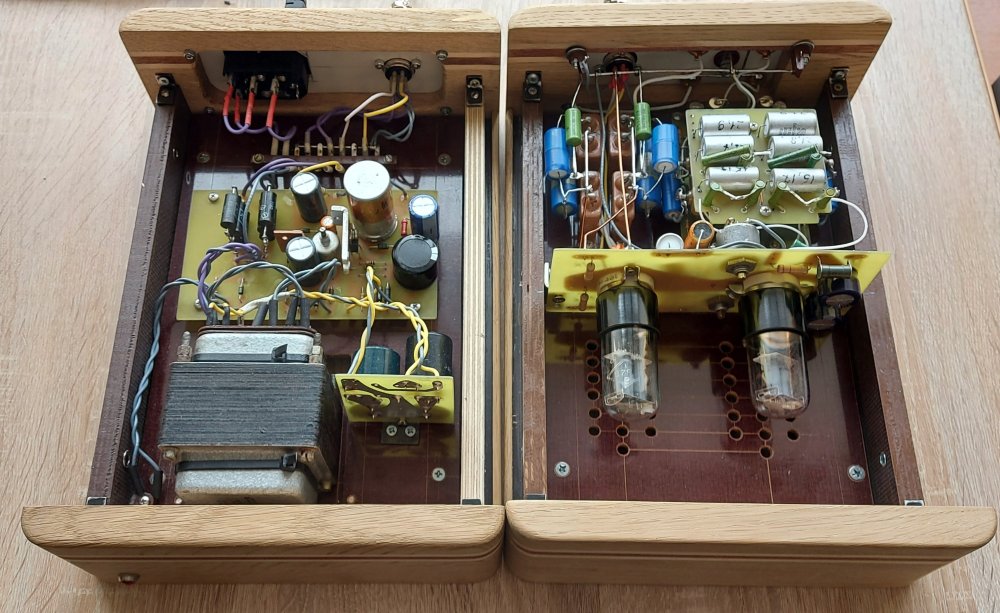

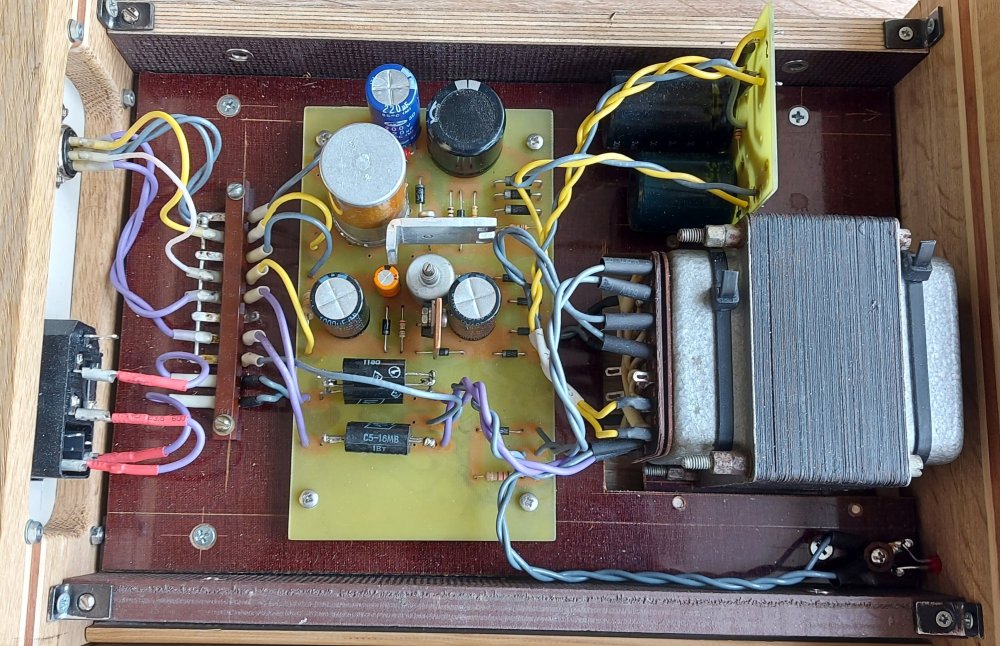

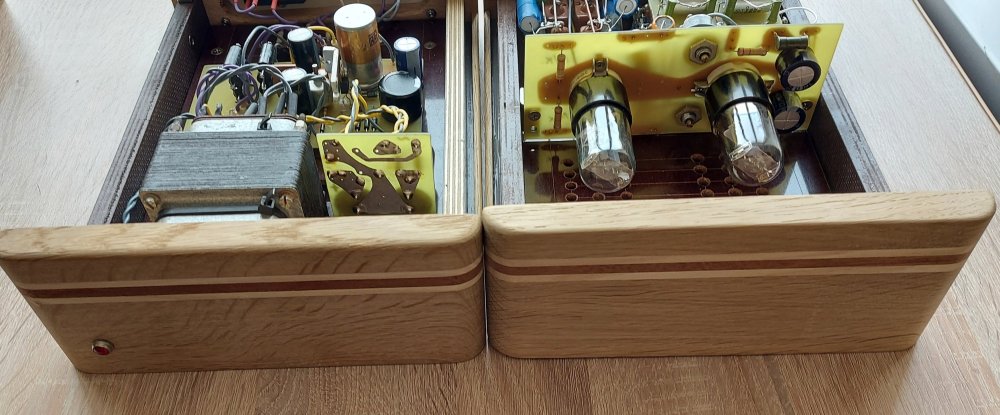

Корректор был изготовлен для моего знакомого, он далек от электроники, всю жизнь летал штурманом на ил-76, но любит работать с деревяшками, а еще большой почитатель винила.

Вот и получилась работа двух авторов, он выполнил все работы по корпусу а я у же, от формы к содержанию, собрал корректор.

Вчера аппарат был передан заказчику и отслушан, результатом  очень доволен.

На фото не показаны крышки, очень интересное решение. Фото выложу позже, когда корректор попадет на недолгое время ко мне в руки. Необходимо будет демонтировать передние и задние панели выполненные из дуба для дальнейшей отделки, короче надо полачить.

Юрий_Б Local

Юрий_Б

Posted
Posted
21 минуту назад, Dalex сказал:

В нахлест.

Зря, меня подвело раз такое соединение, лучше замок или крючок в крайнем случае.

Dalex Proficient

Dalex

Posted
Posted
1 час назад, Юрий_Б сказал:

Зря, меня подвело раз такое соединение, лучше замок или крючок в крайнем случае.

Согласен. Не самое лучшее соединение для этого типа резисторов.
