Recommended Posts

Posted
7 minutes ago, johnson1496 said:

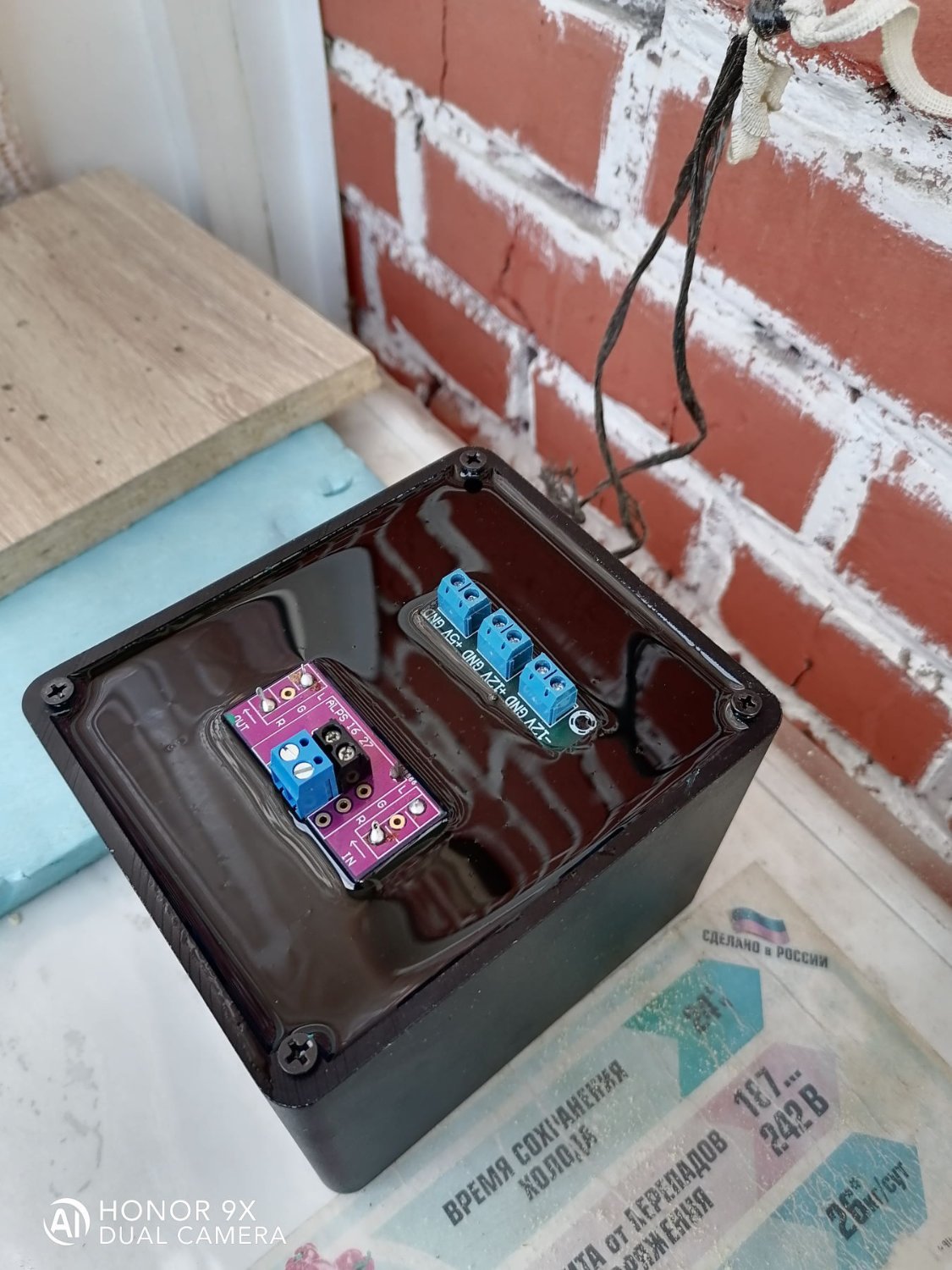

Включали? Мне кажется он должен моментально уйти в насыщение.

Это синфазный дроссель от продольной помехи. Прямой и возвратный токи одинаковы.



Posted

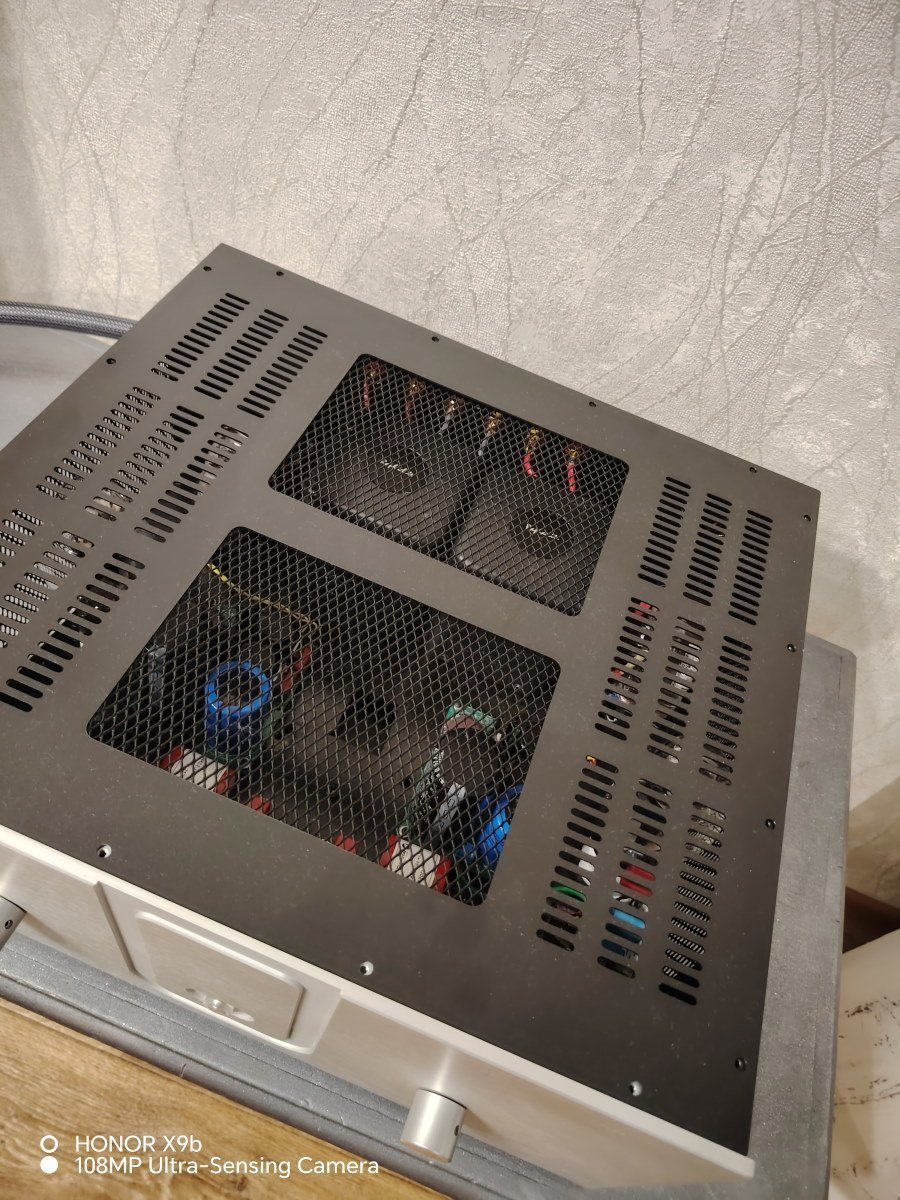

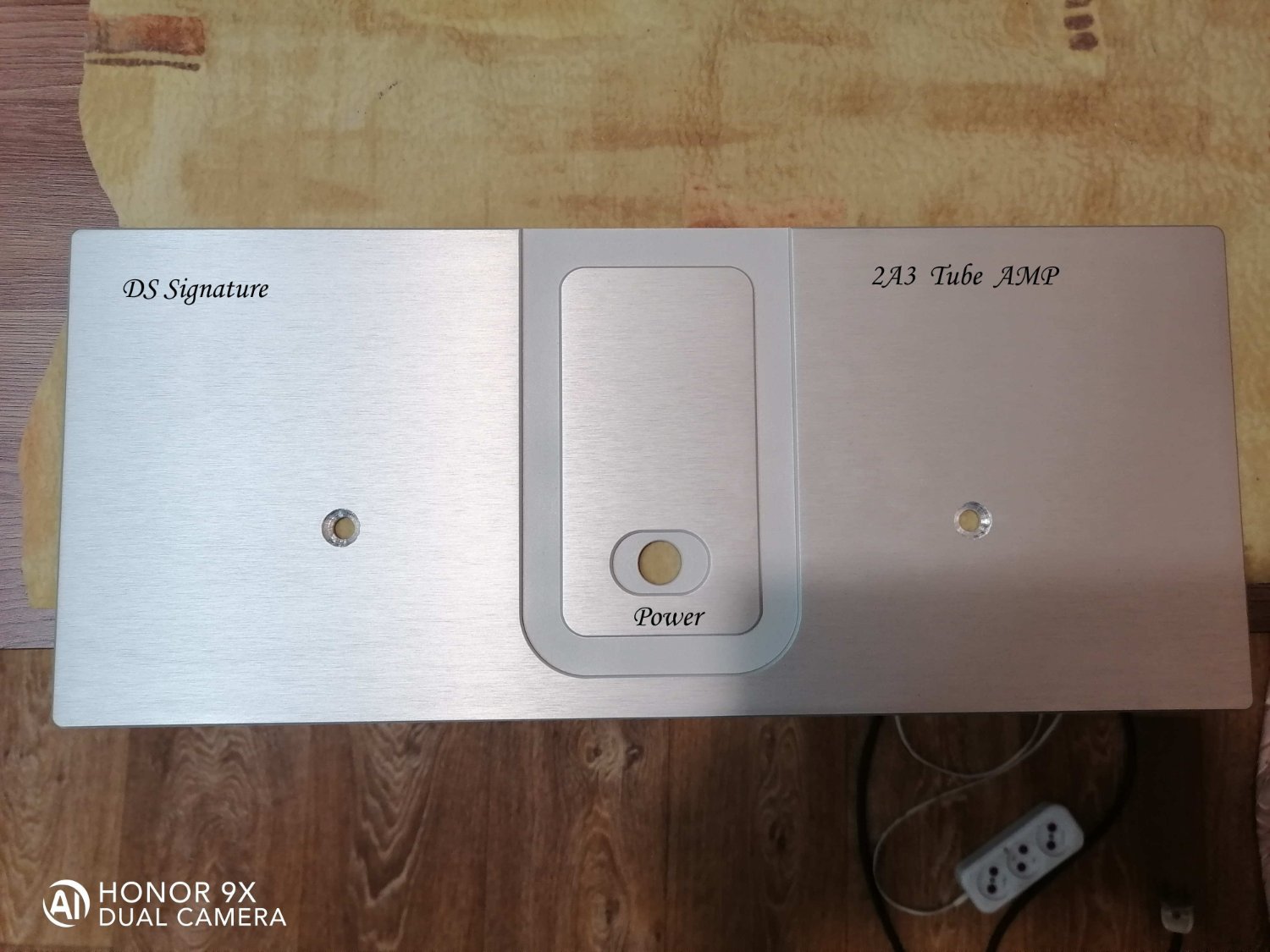

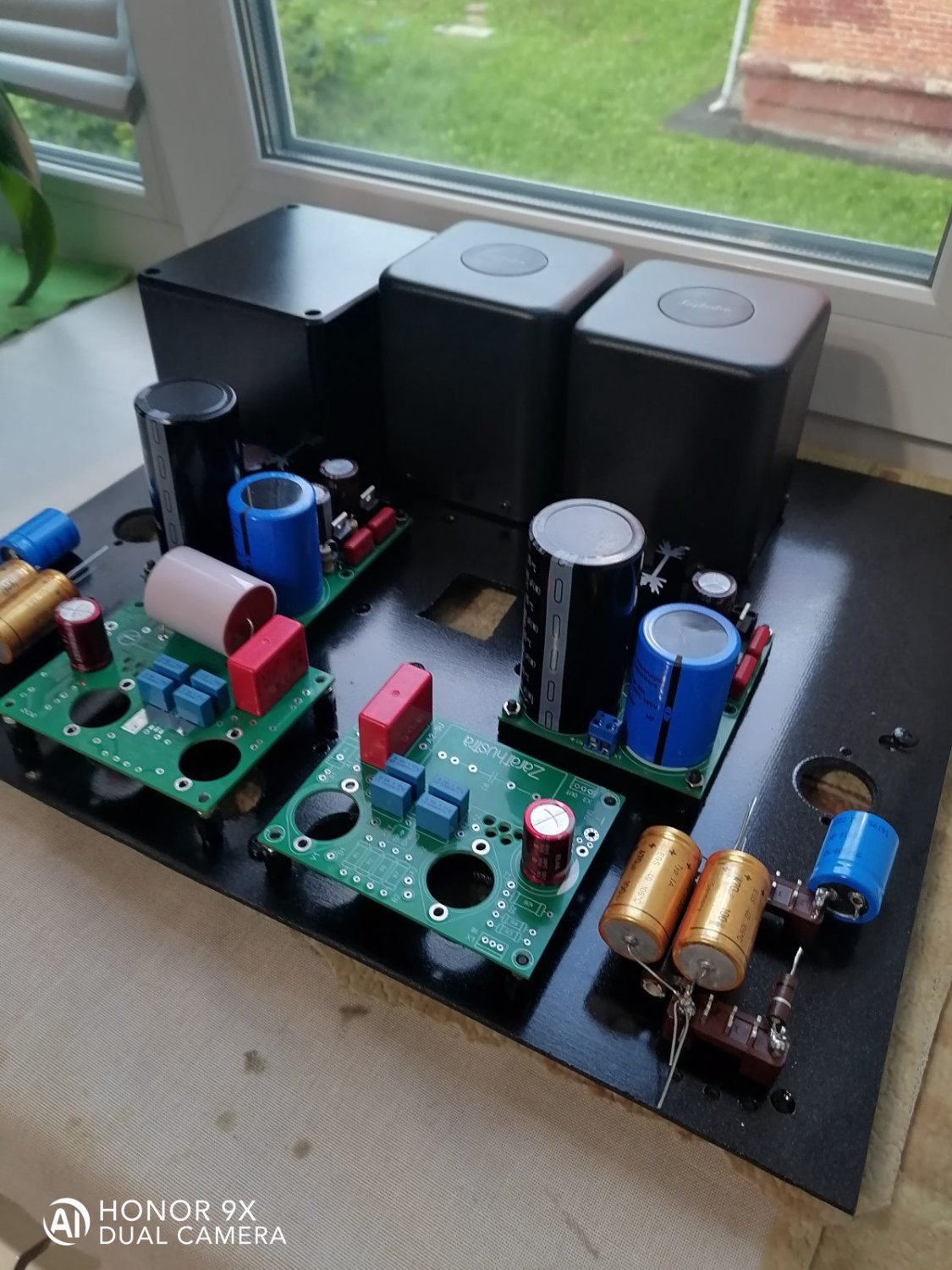

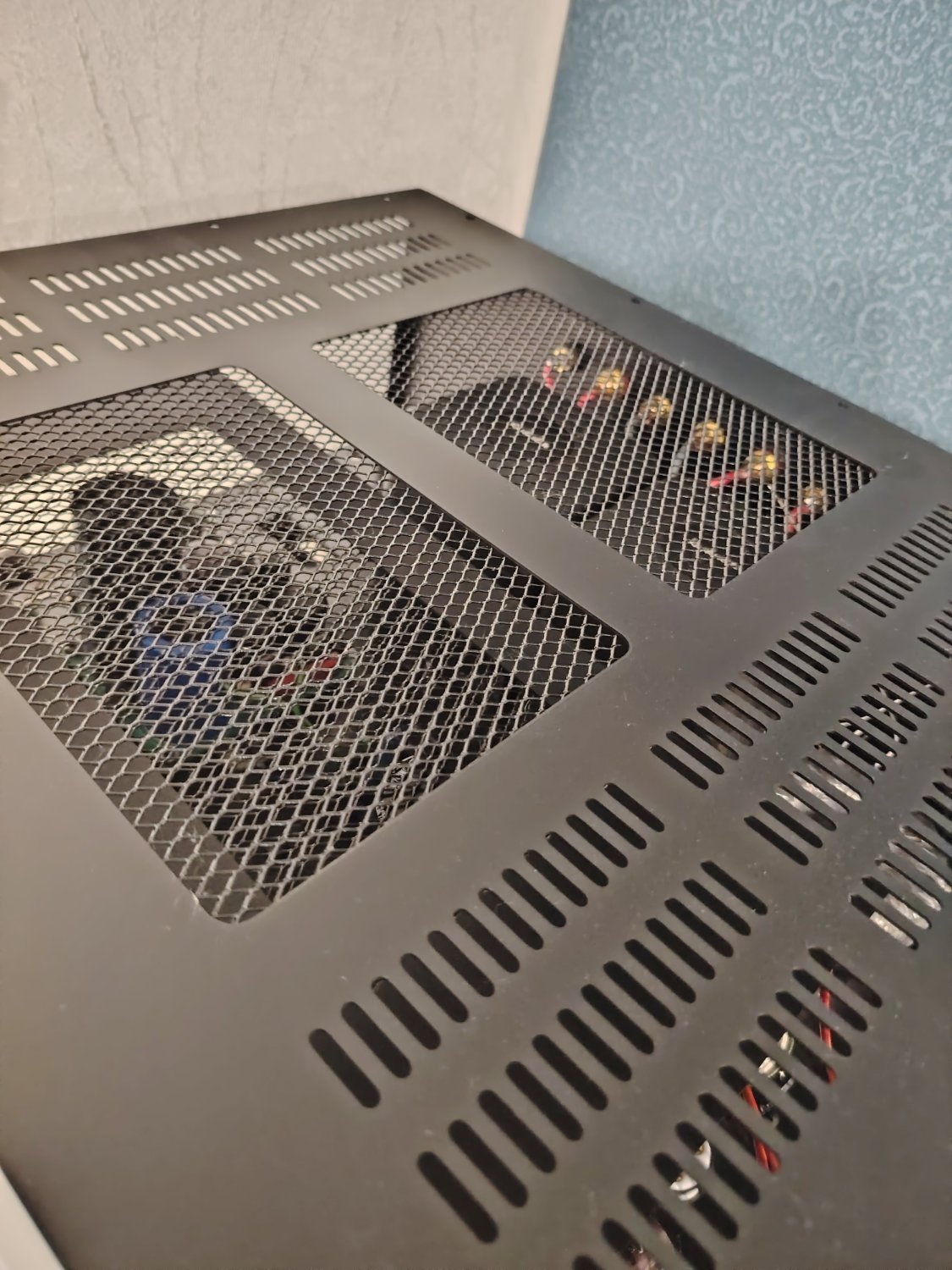

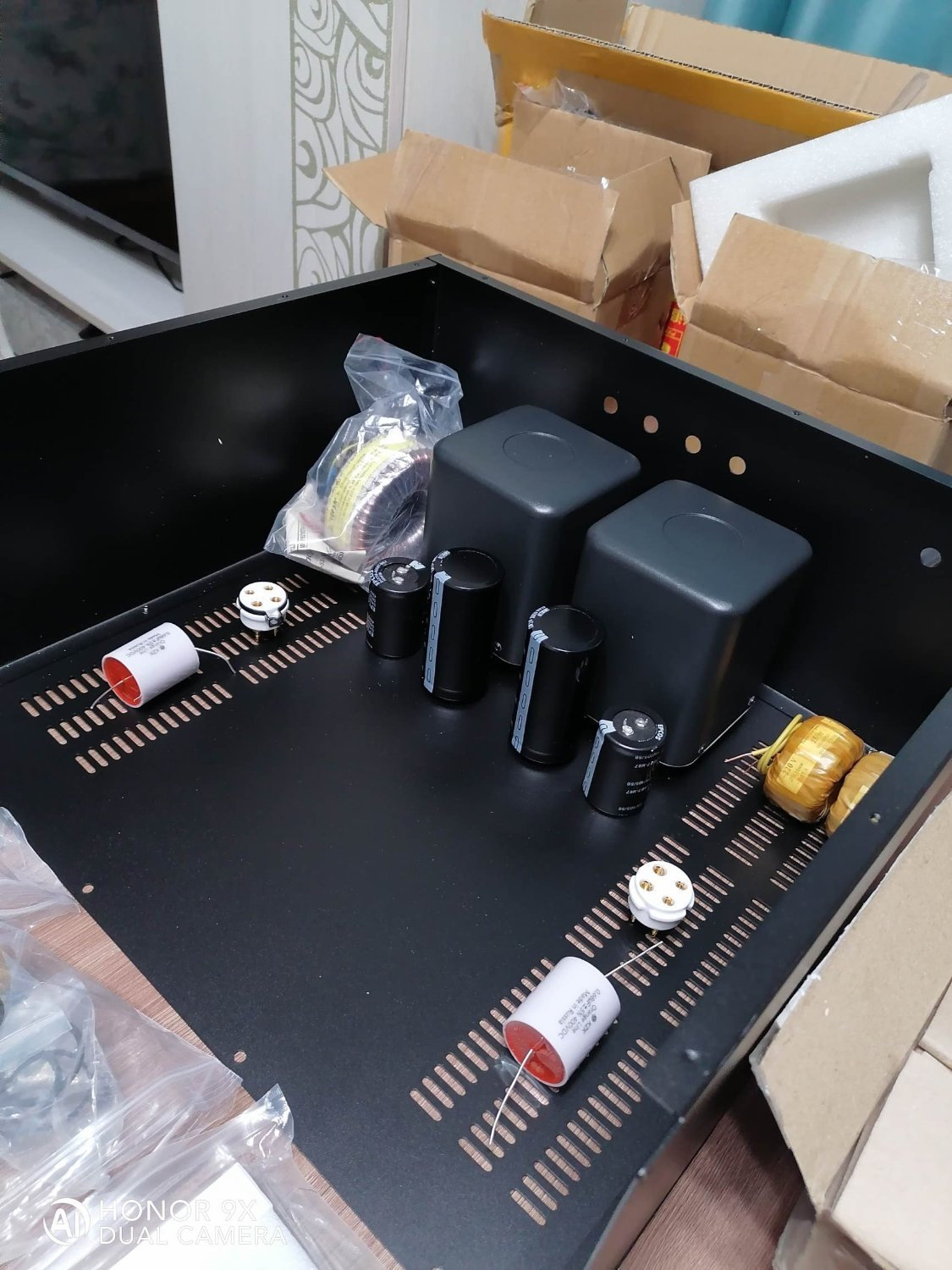

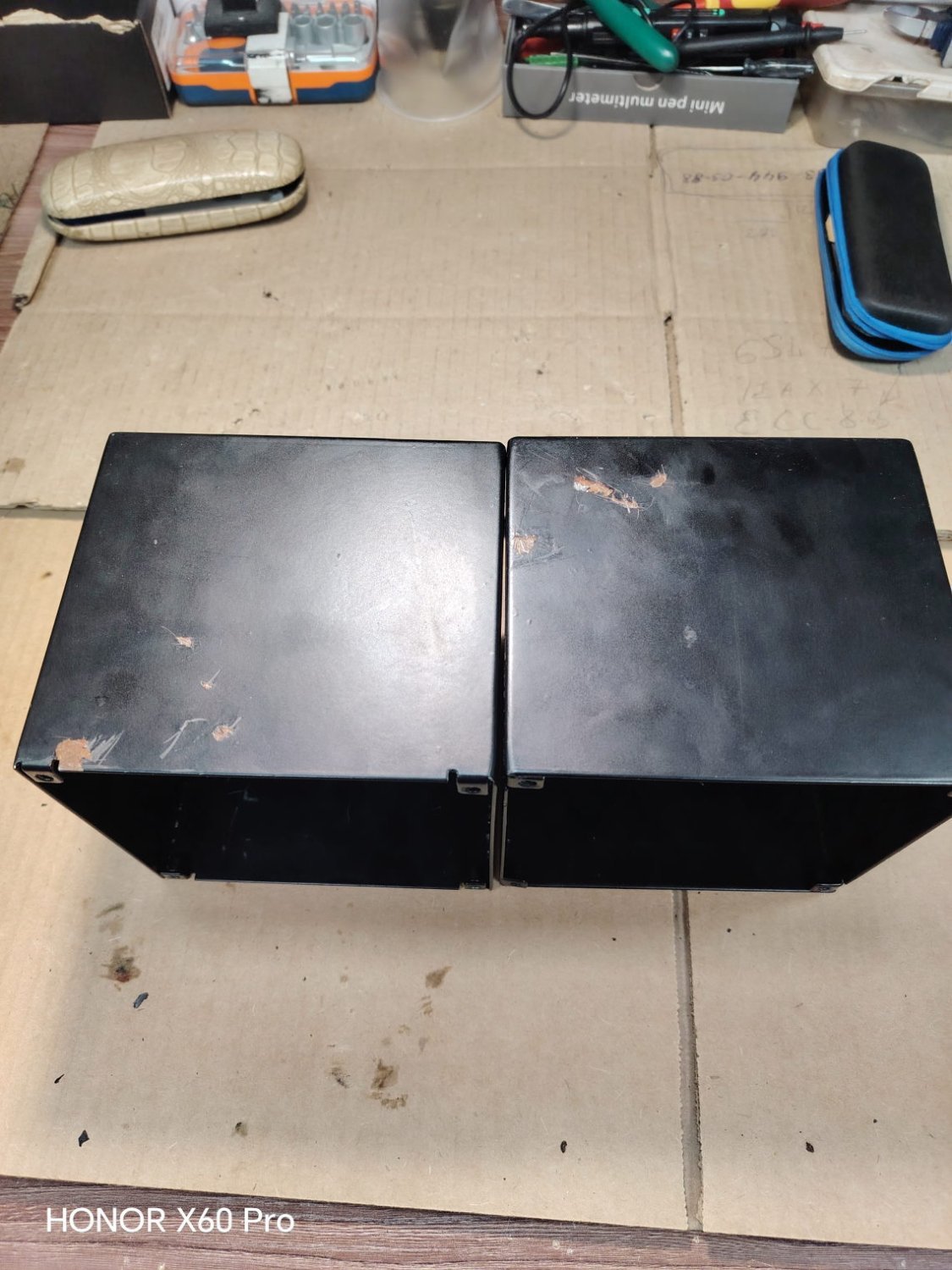

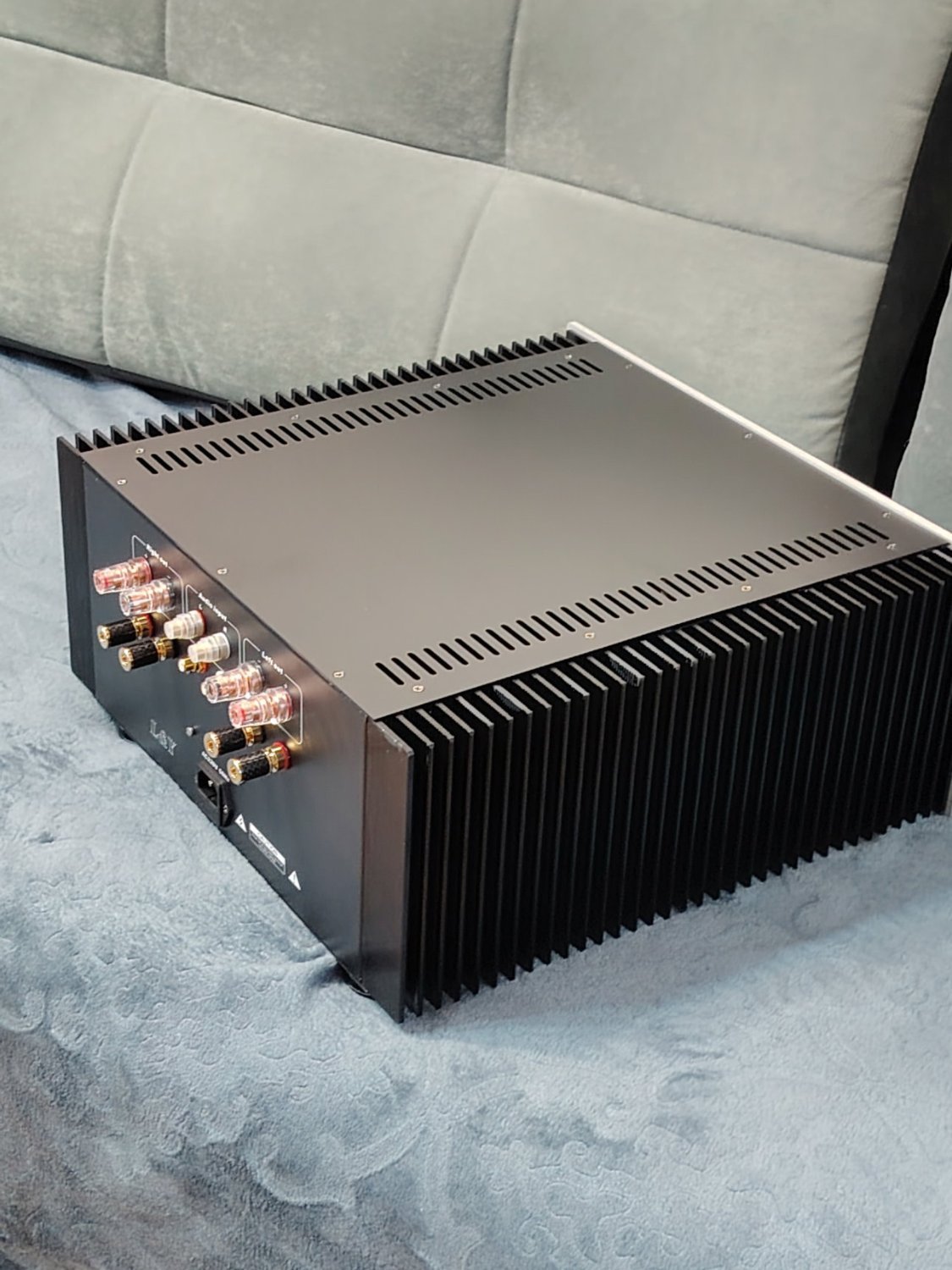

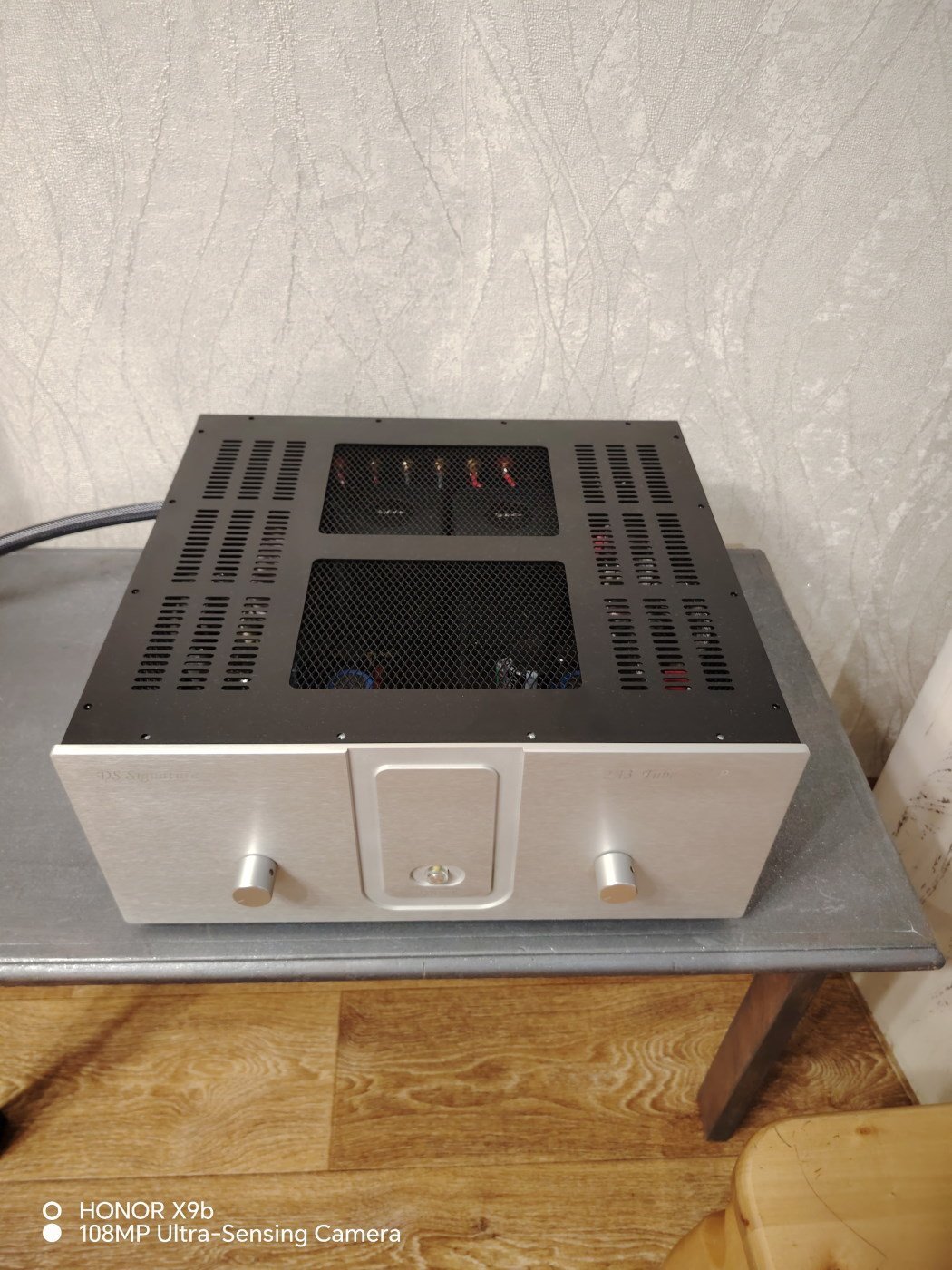

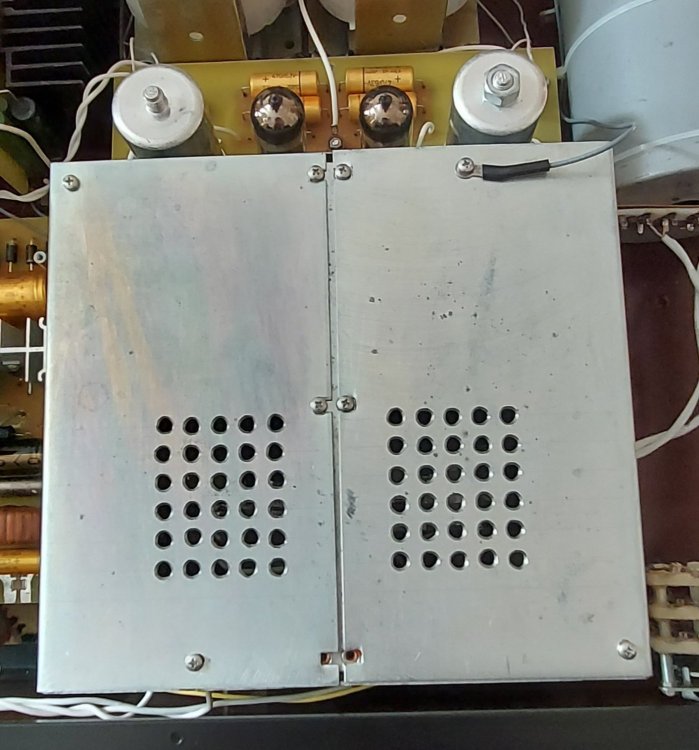

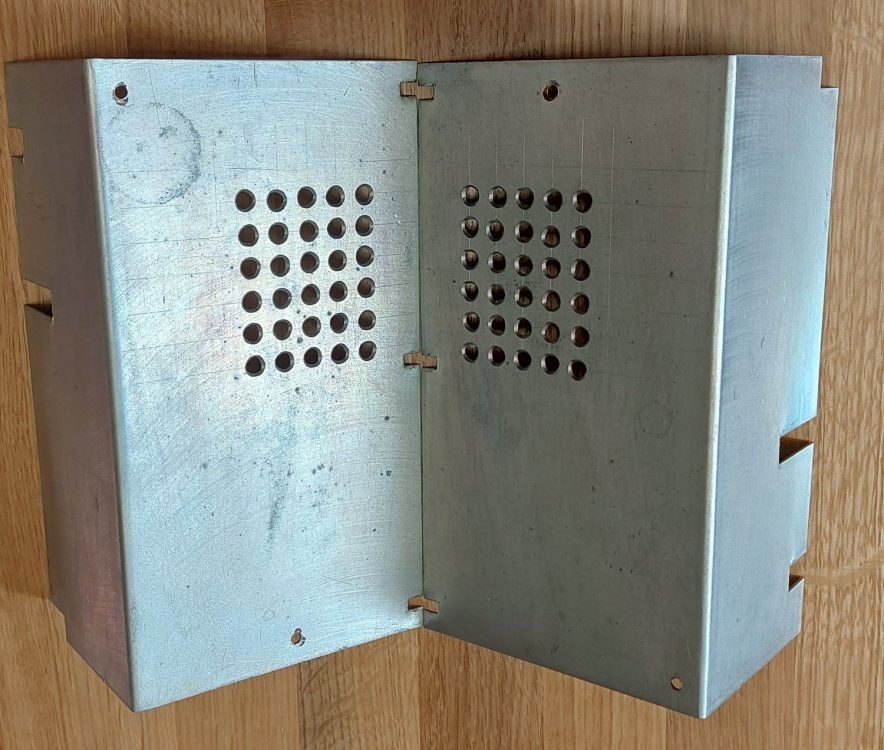

В пятницу сделал перфорацию в крышках.

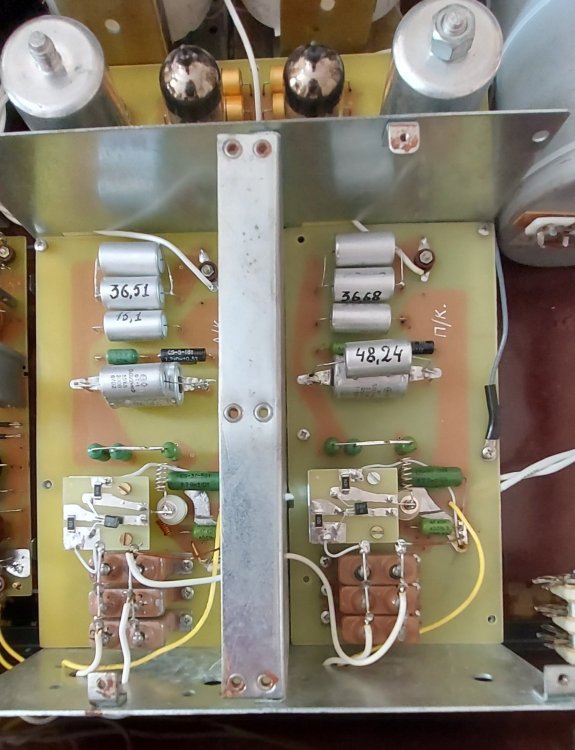

Теперь первый каскад упакован.




  • Like (+1) 5
  • 2 weeks later...
Posted

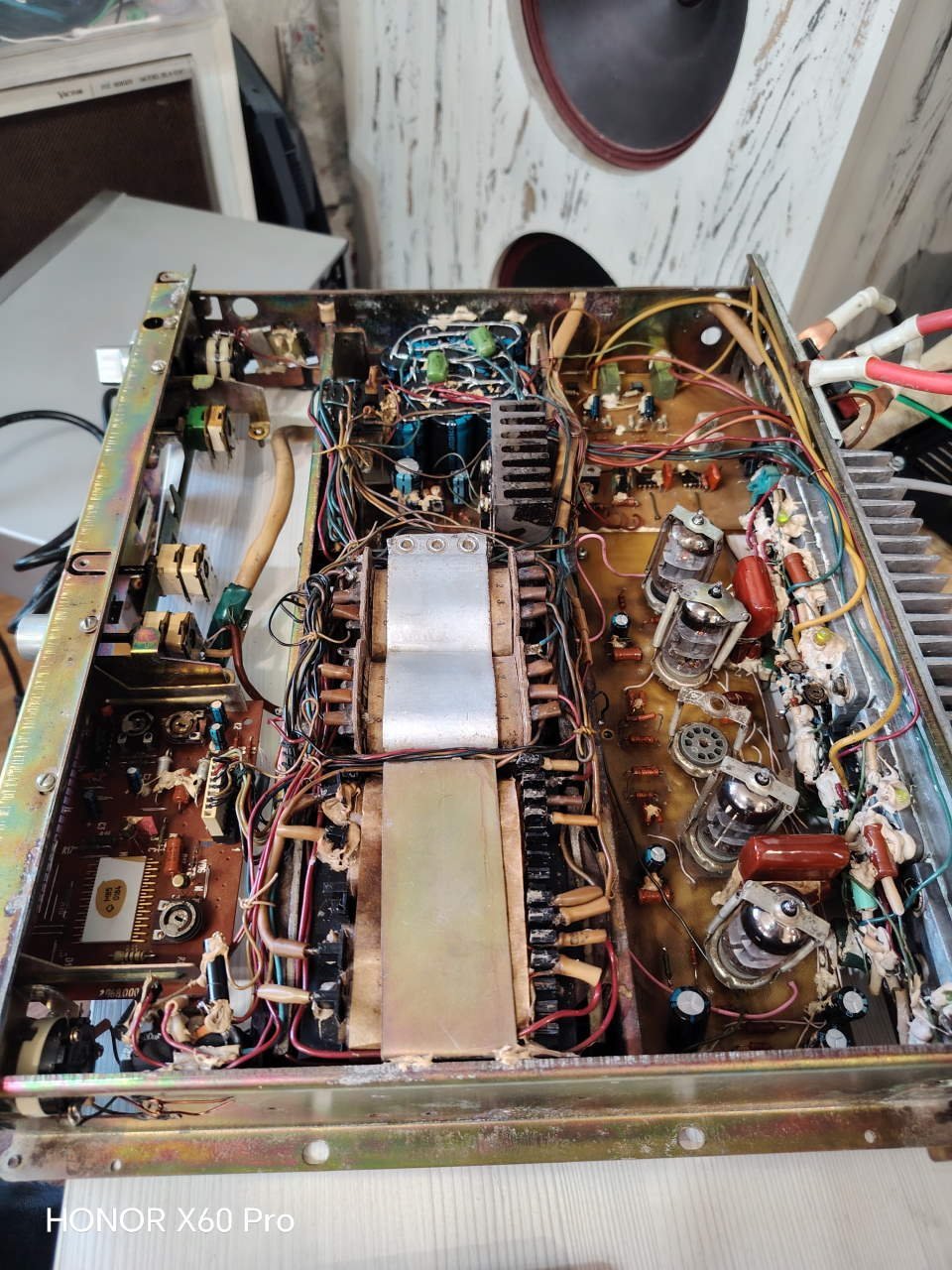

Проект 20-ти летней давности (или поболее) моноблоки по Стародубцеву, из Практики, на нижней полке БиПи:

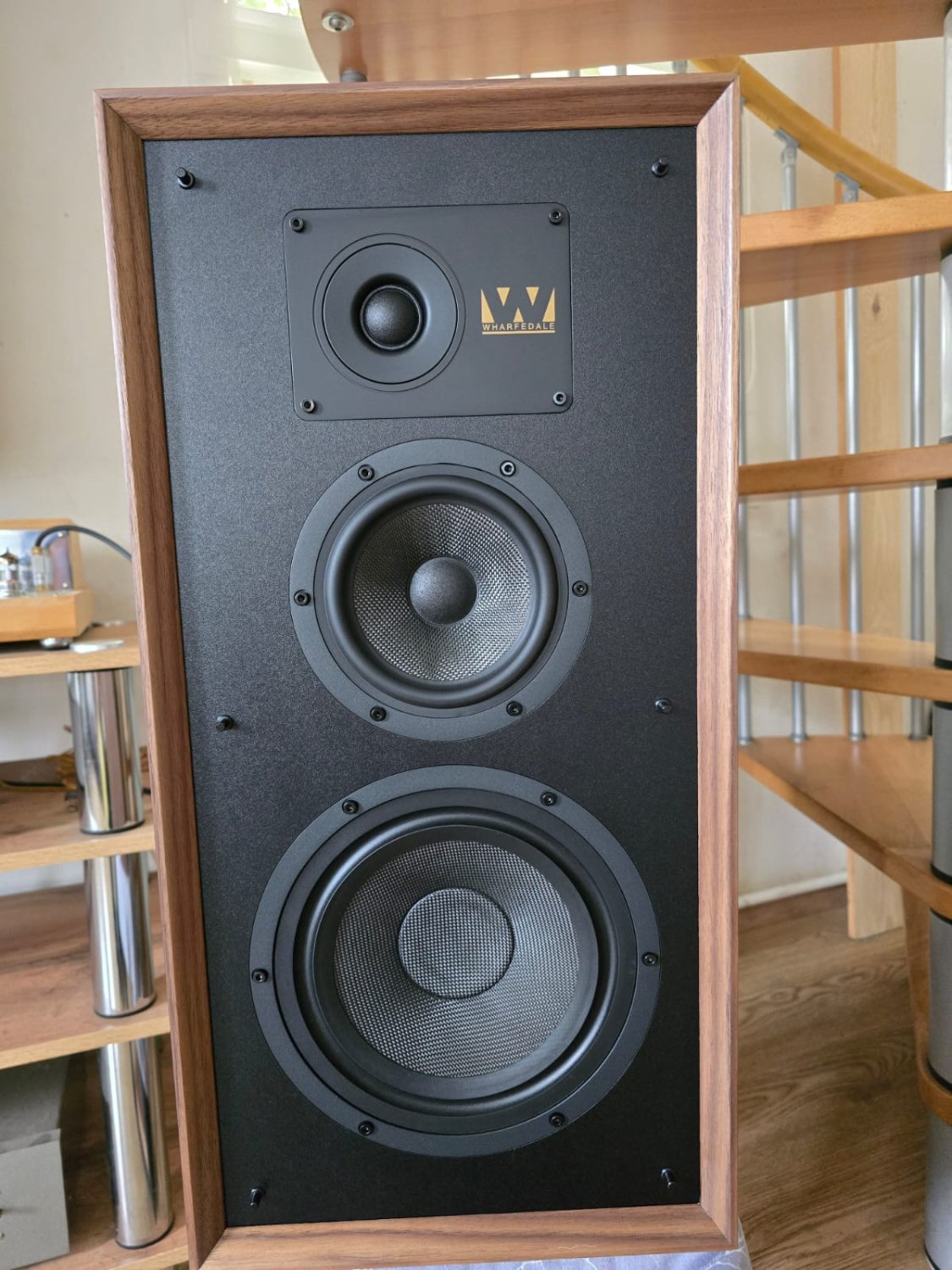

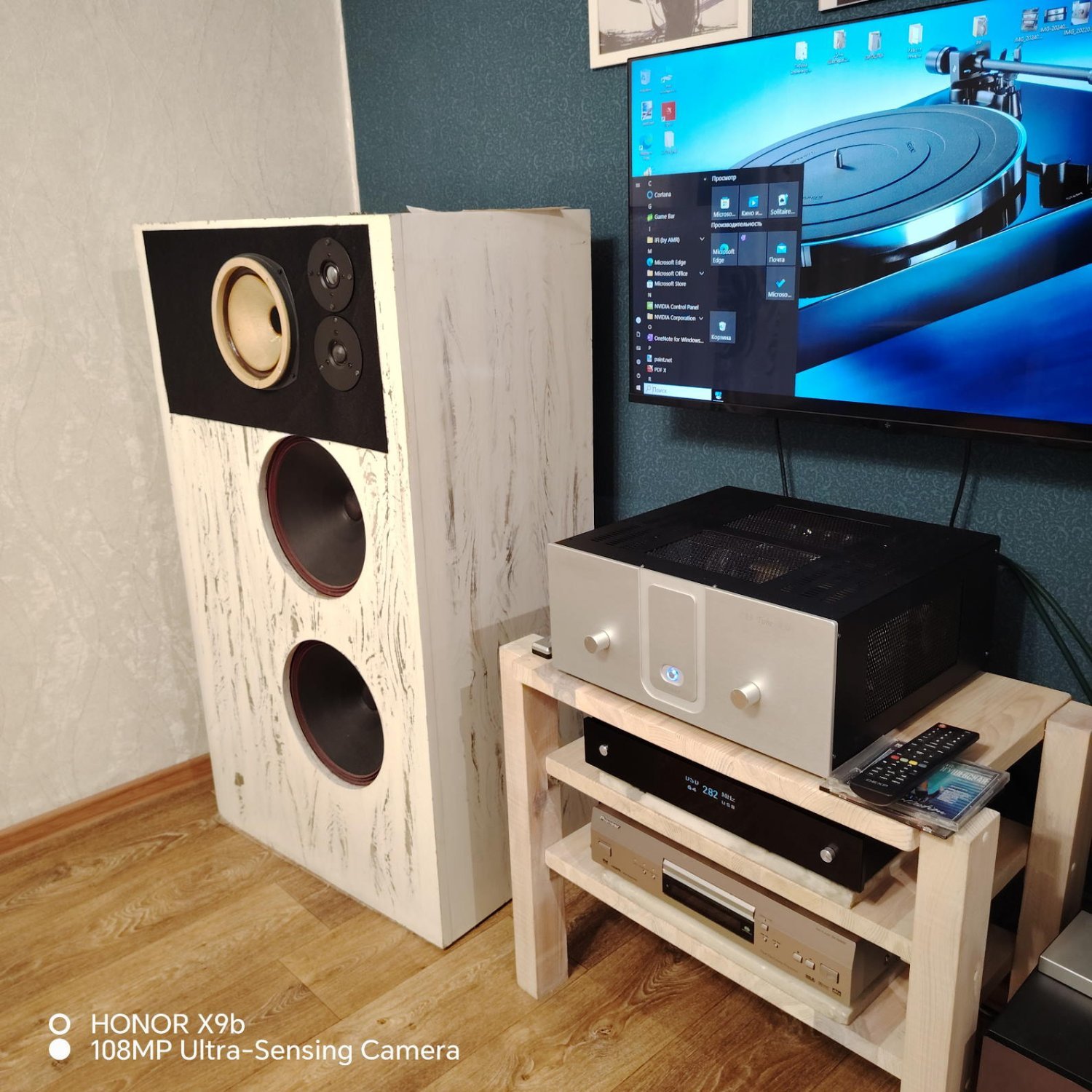

Случайно спросил - оказывется - работают, без нареканий, вот такую акустику к ним свежую прикупили:


Это всё на даче сейчас, а в городе есть и специальная акустика, под эти моноблоки заточенная, авторская...







  • Like (+1) 7
Posted
11 часов назад, Сергей Витальевич сказал:

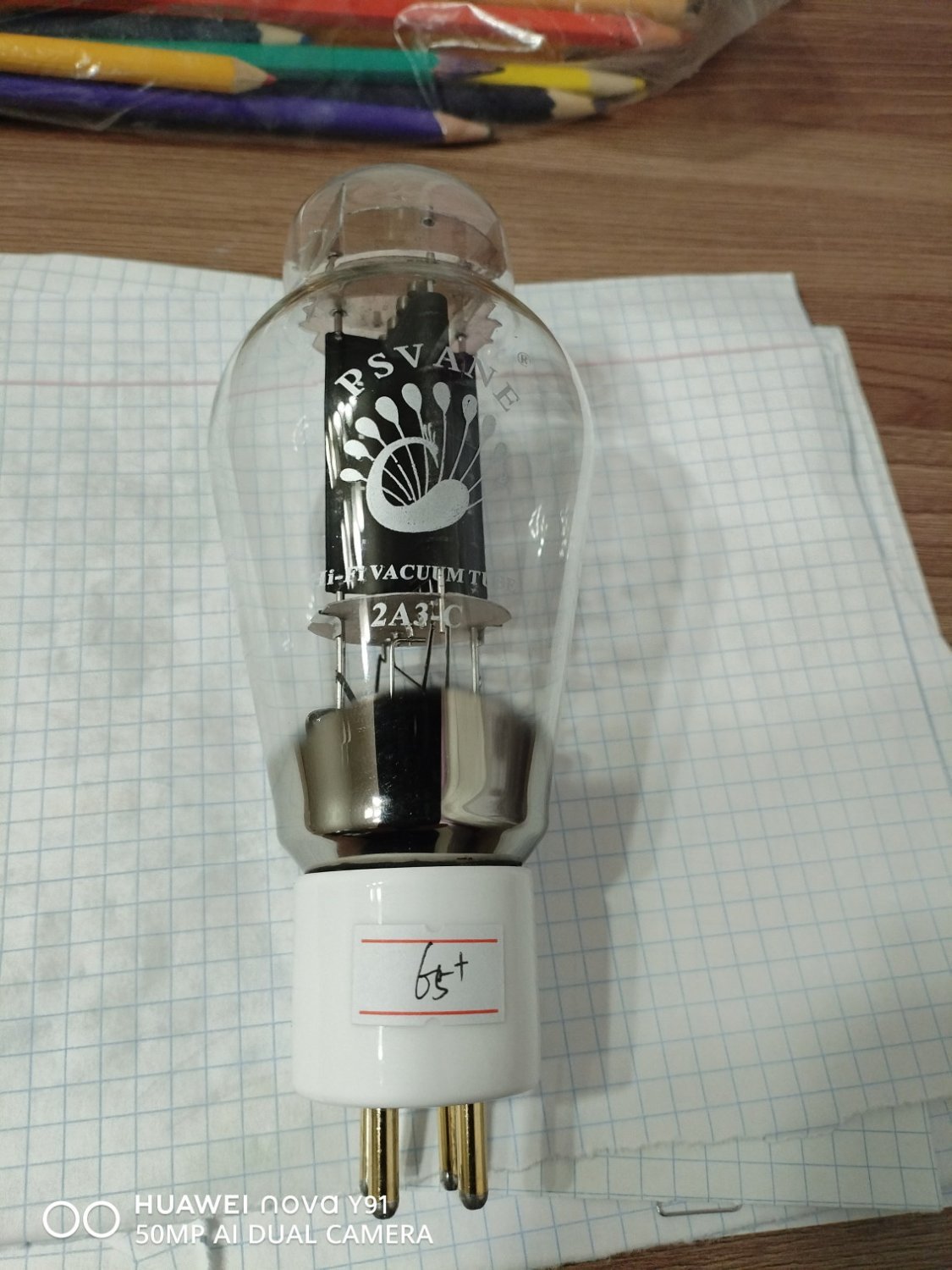

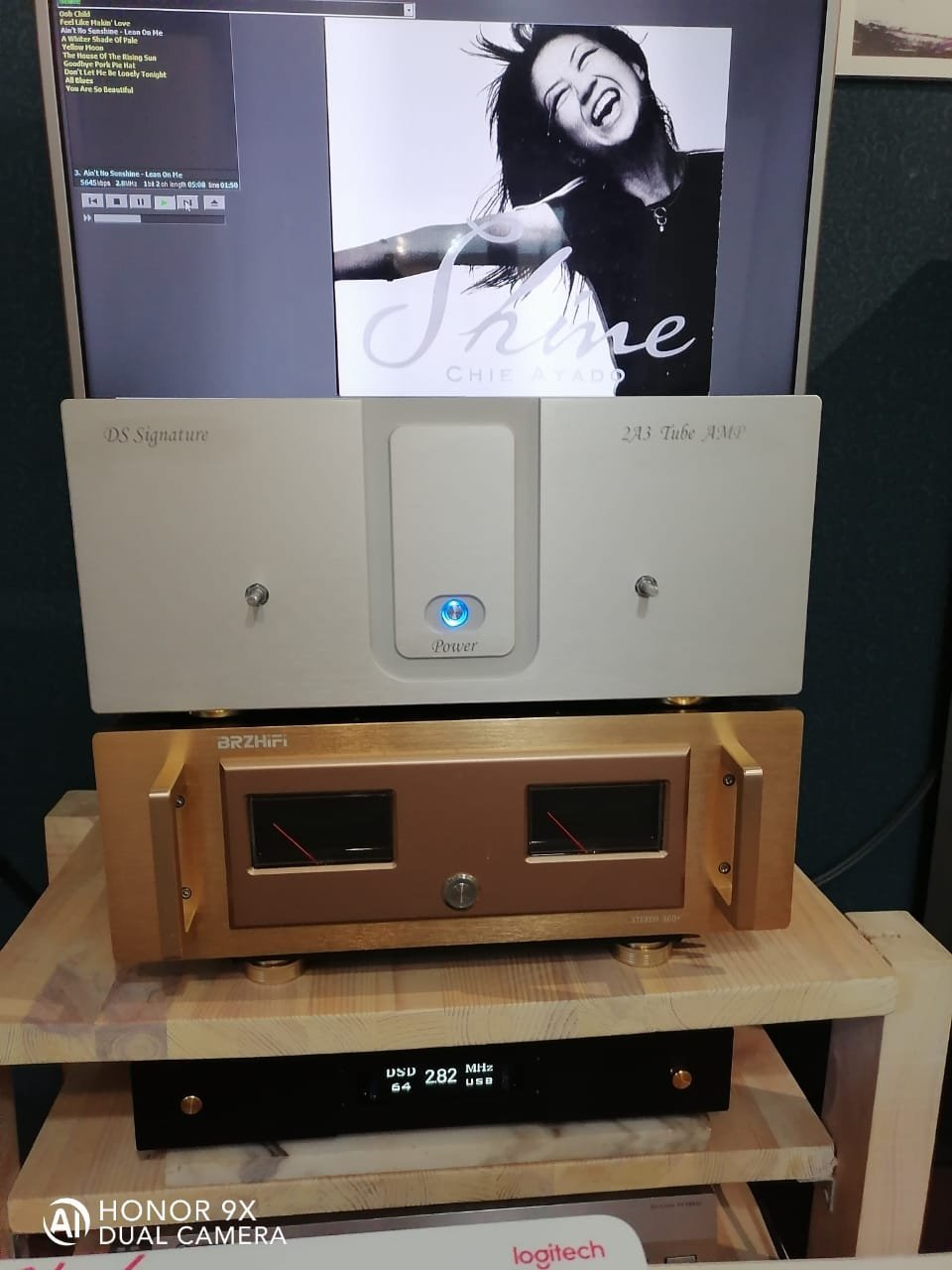

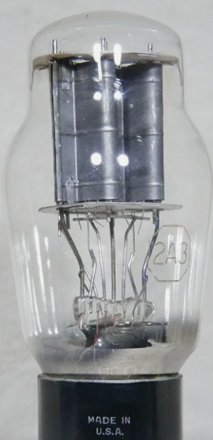

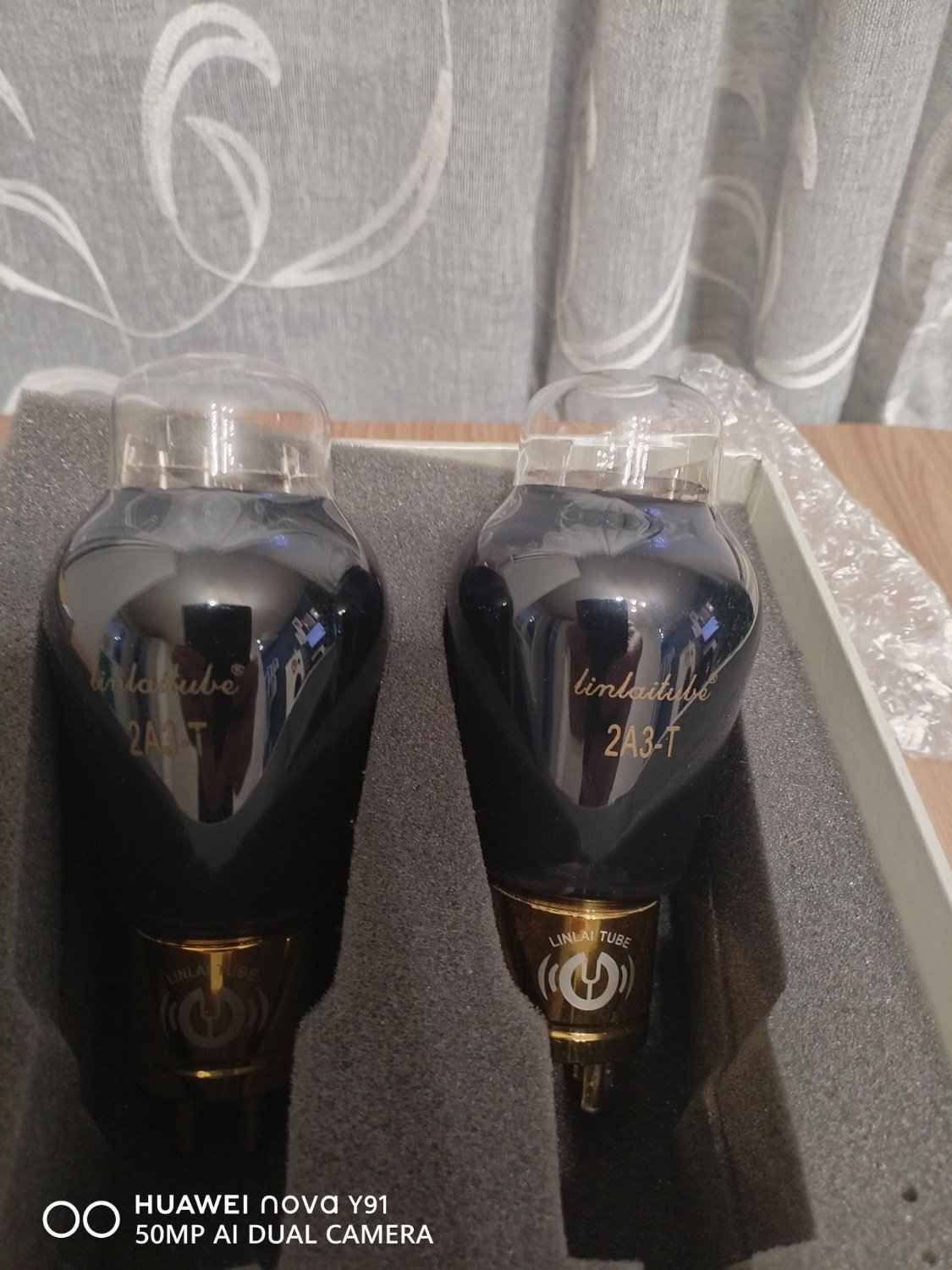

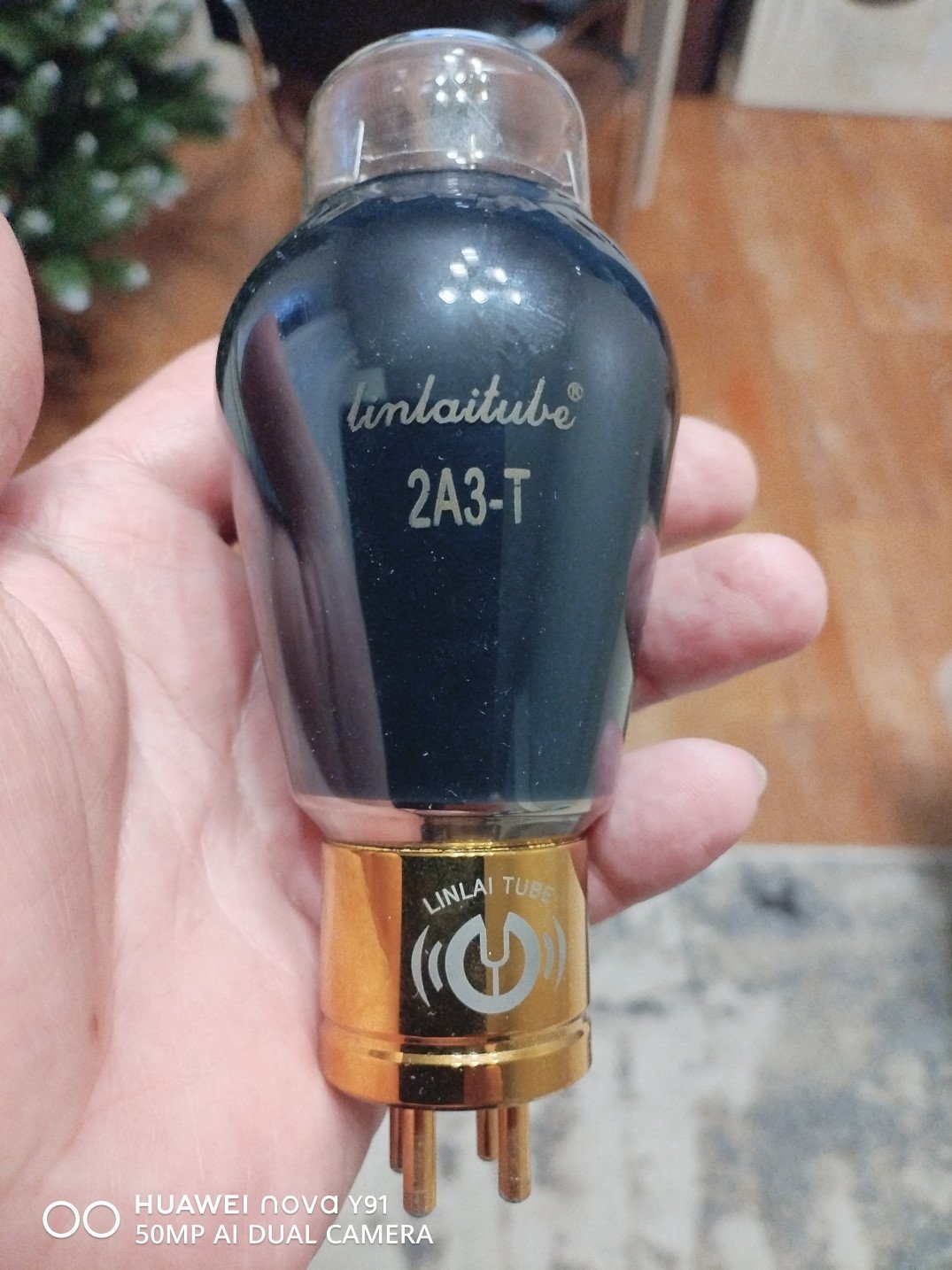

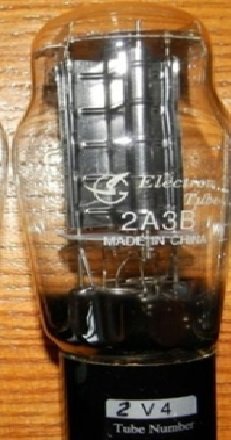

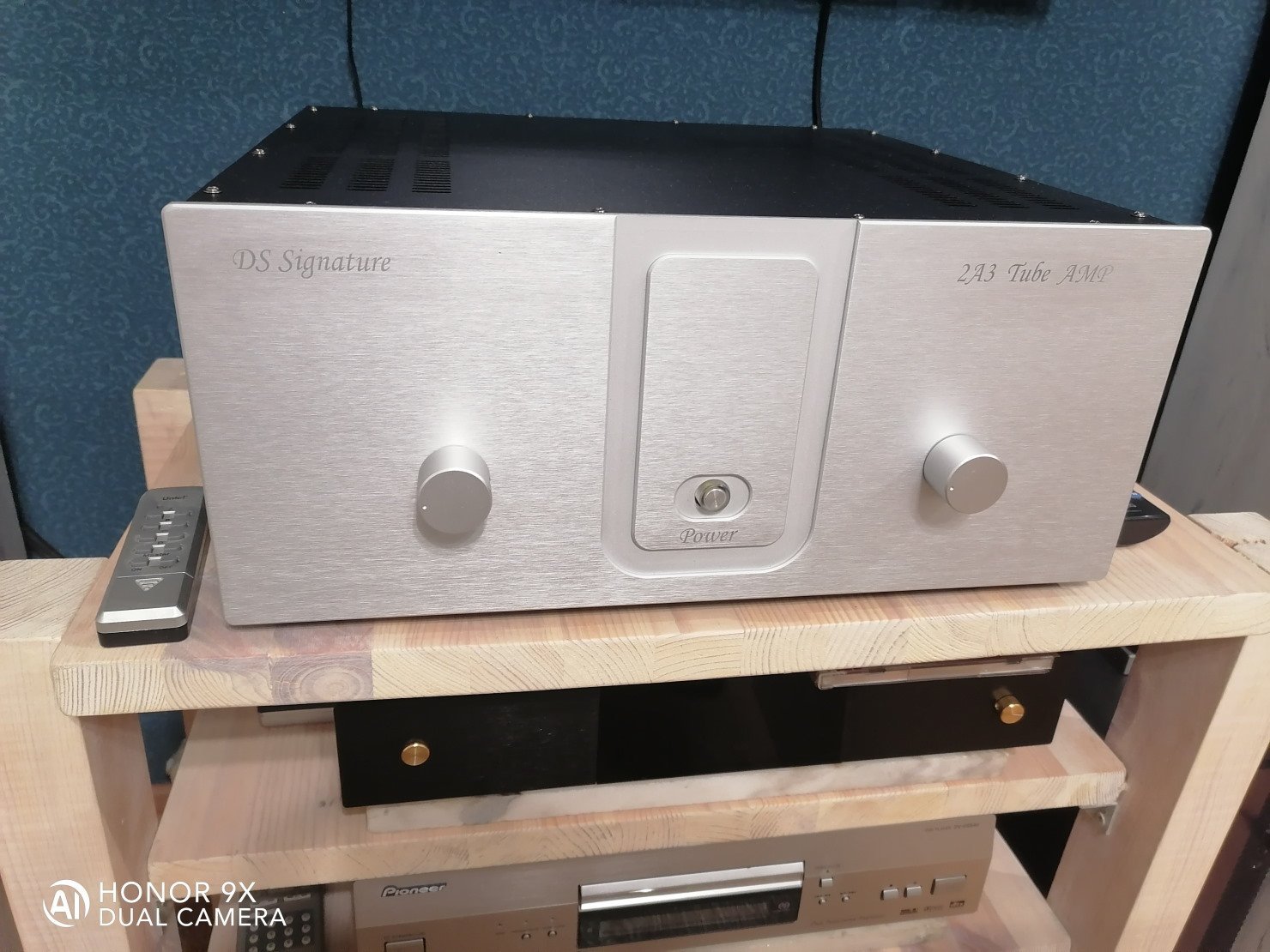

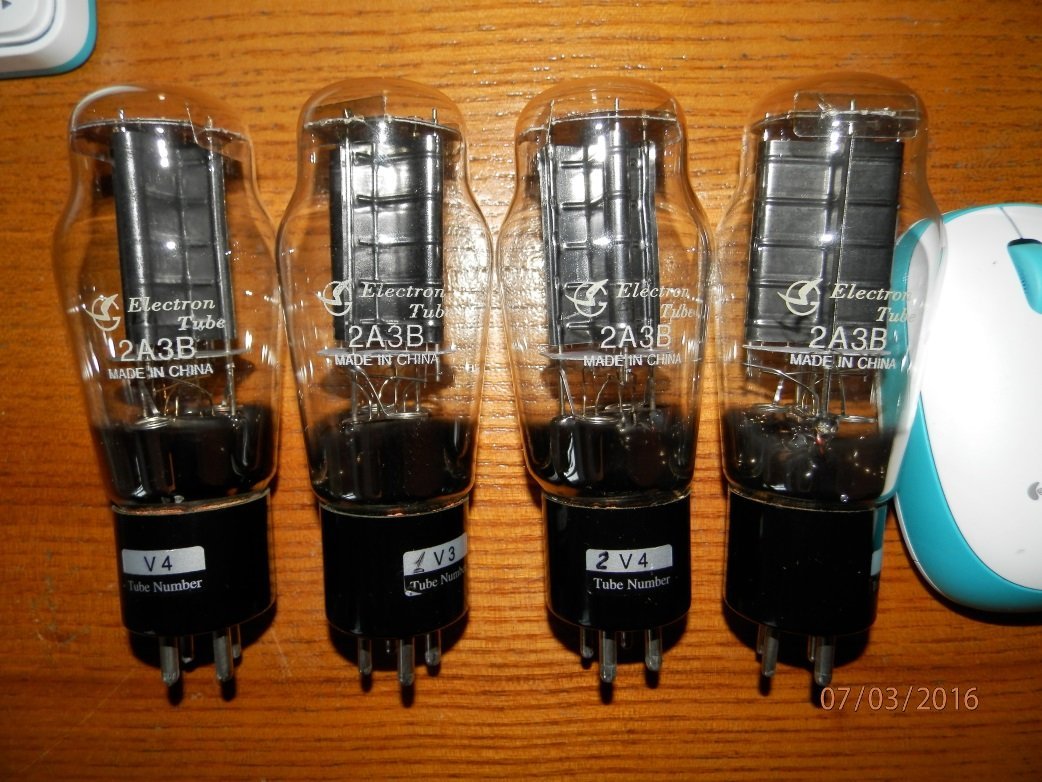

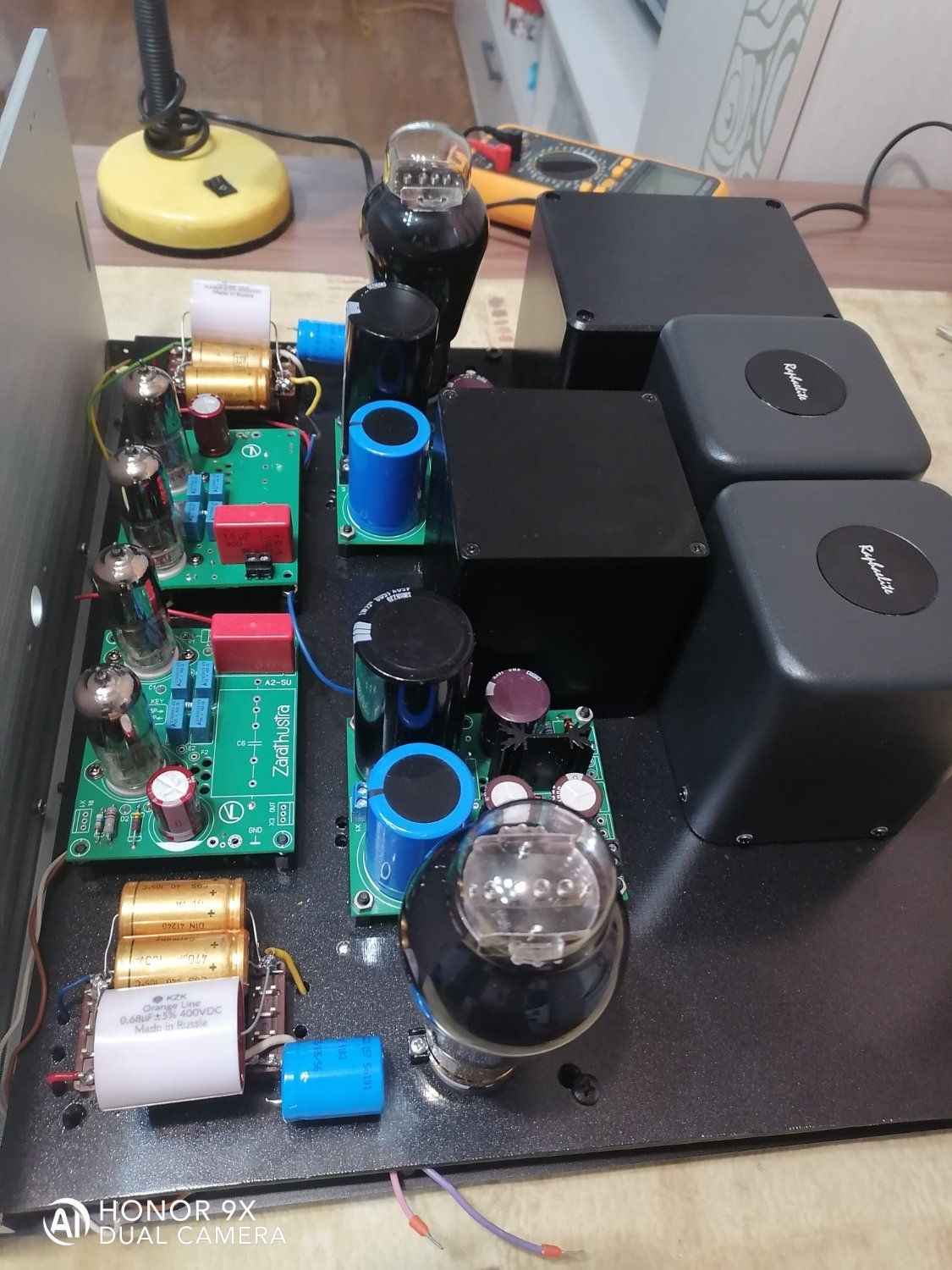

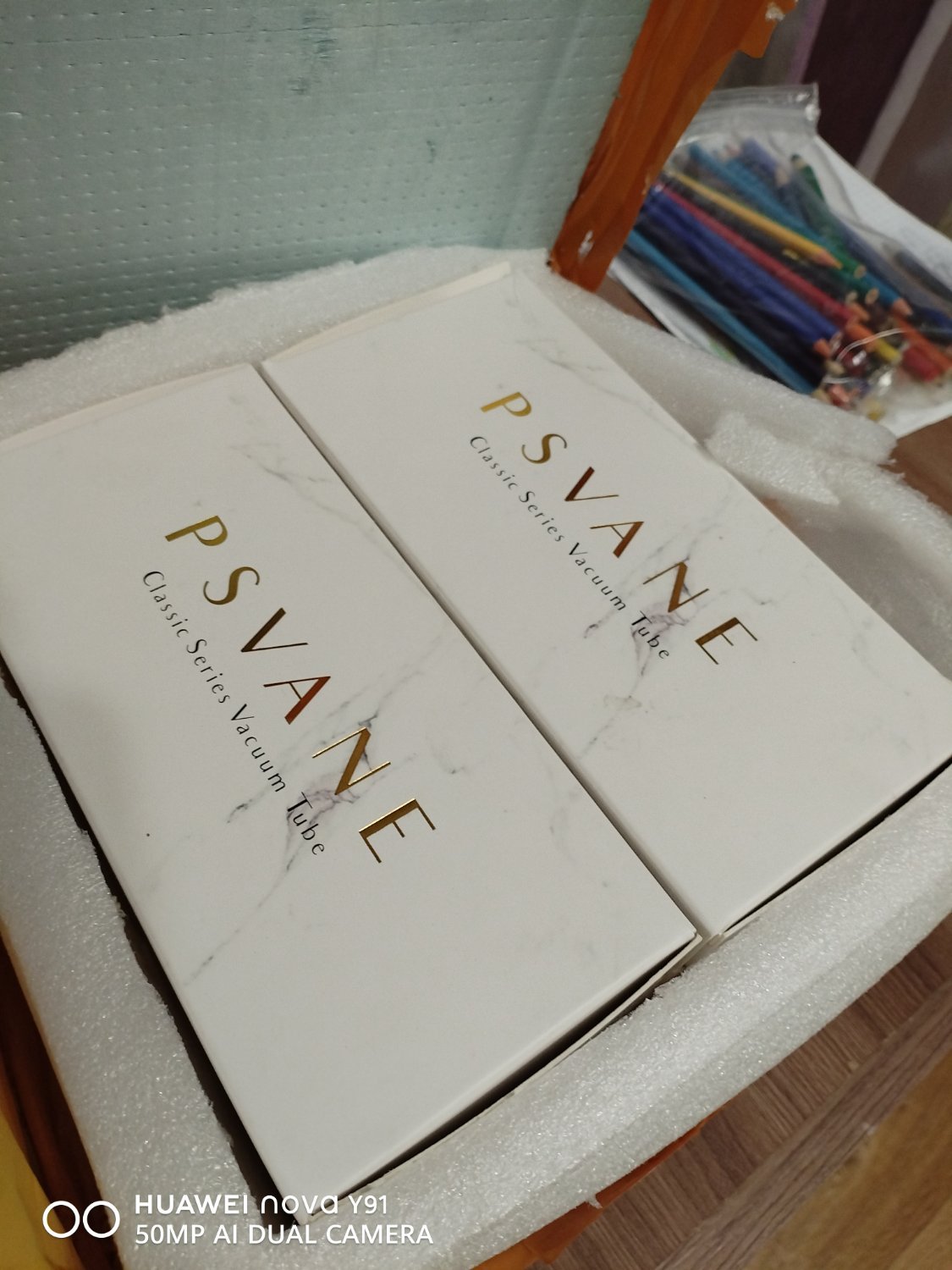

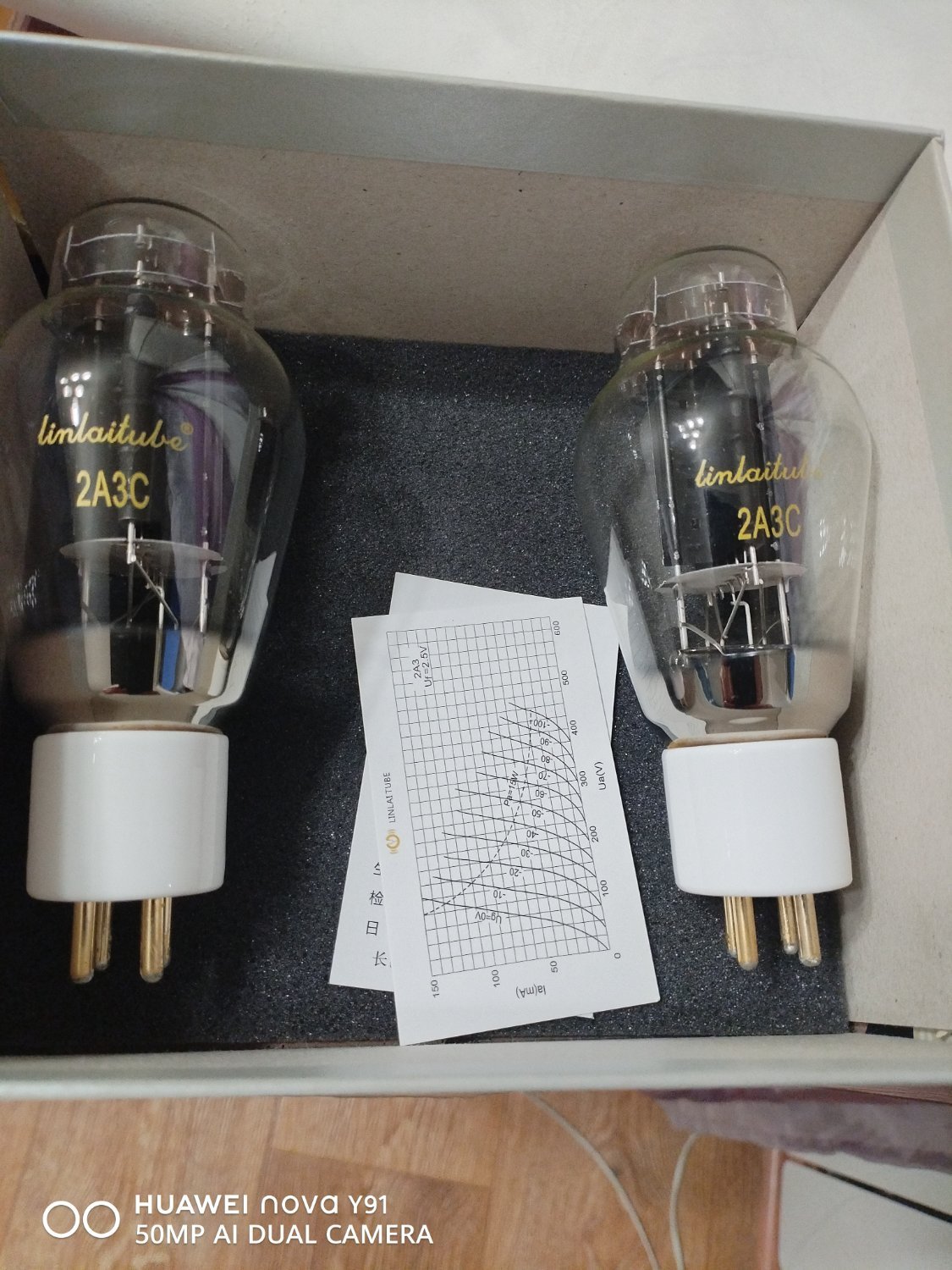

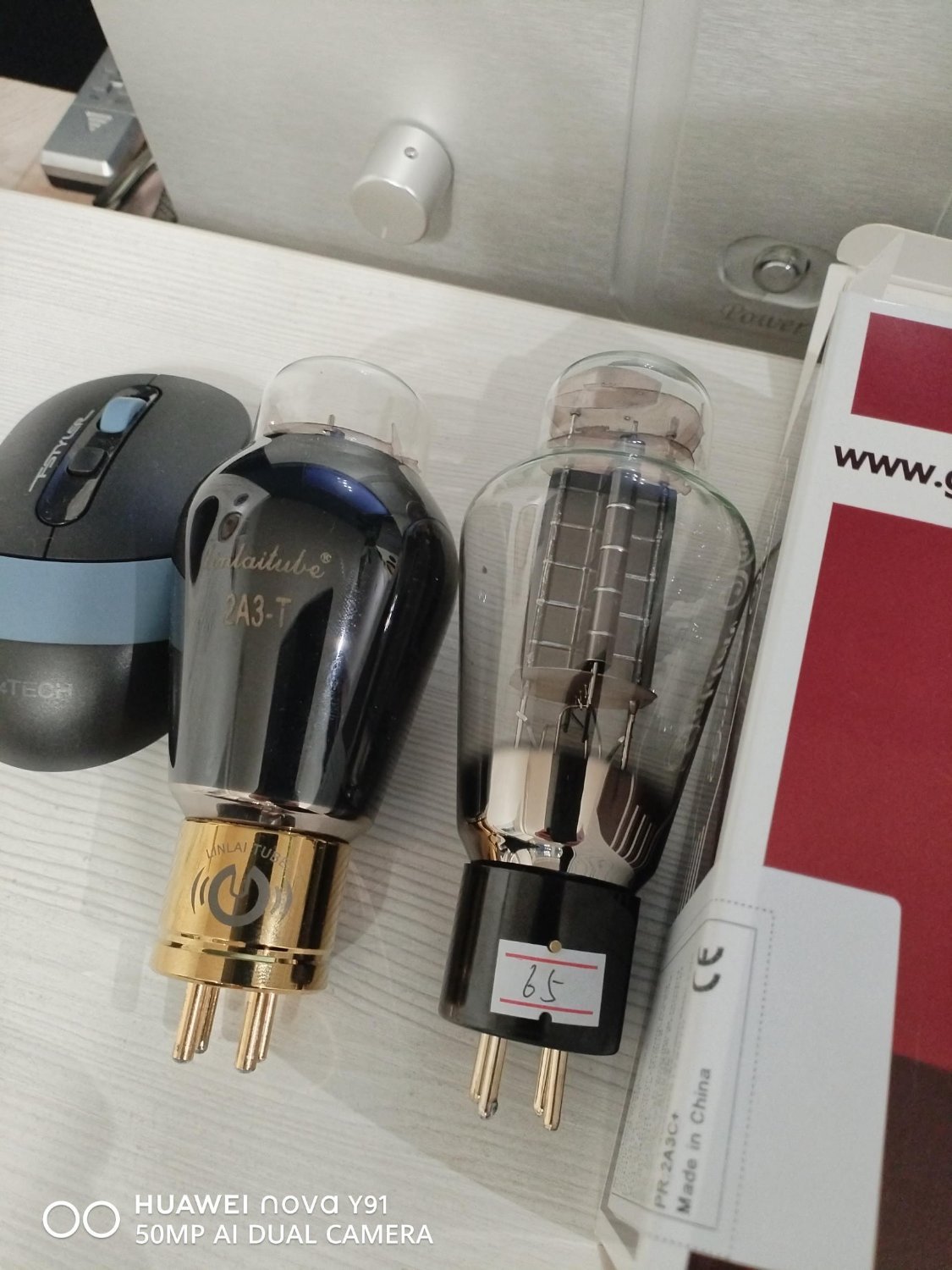

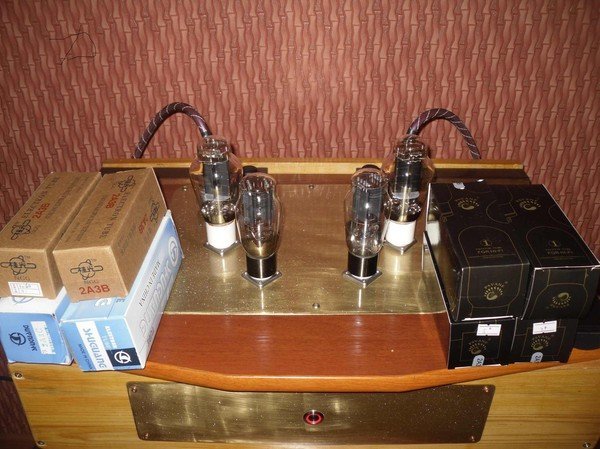

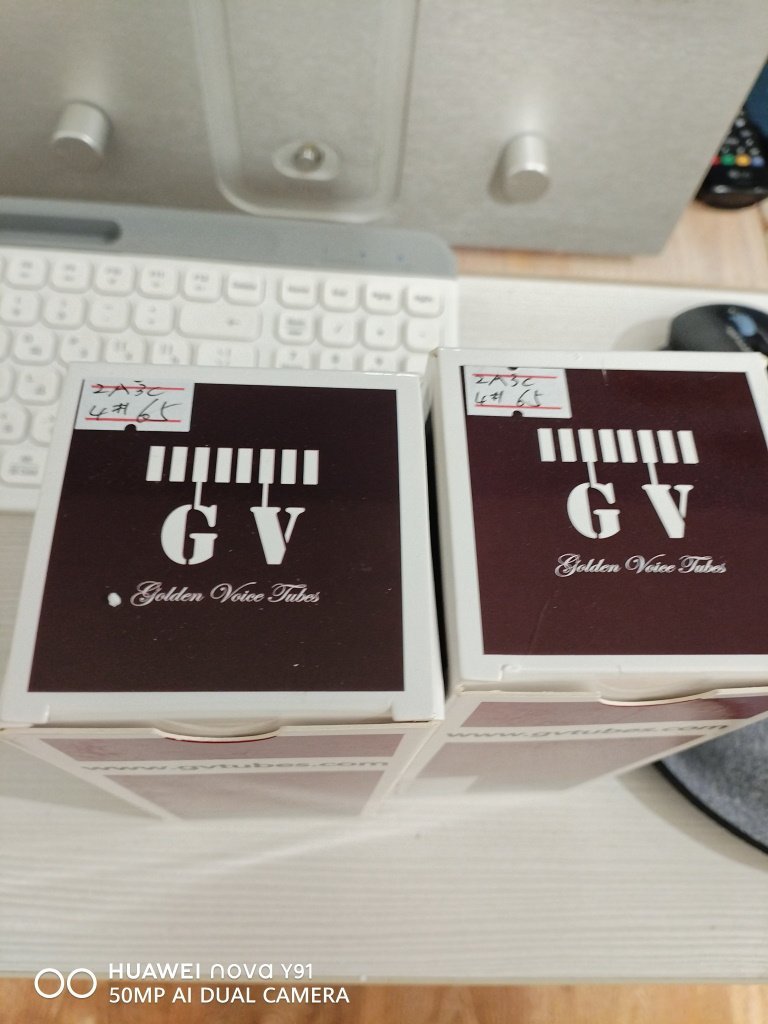

Крайний SE на 2А3(лампы Китай)..

 Что за лампы и как они в работе?



Posted

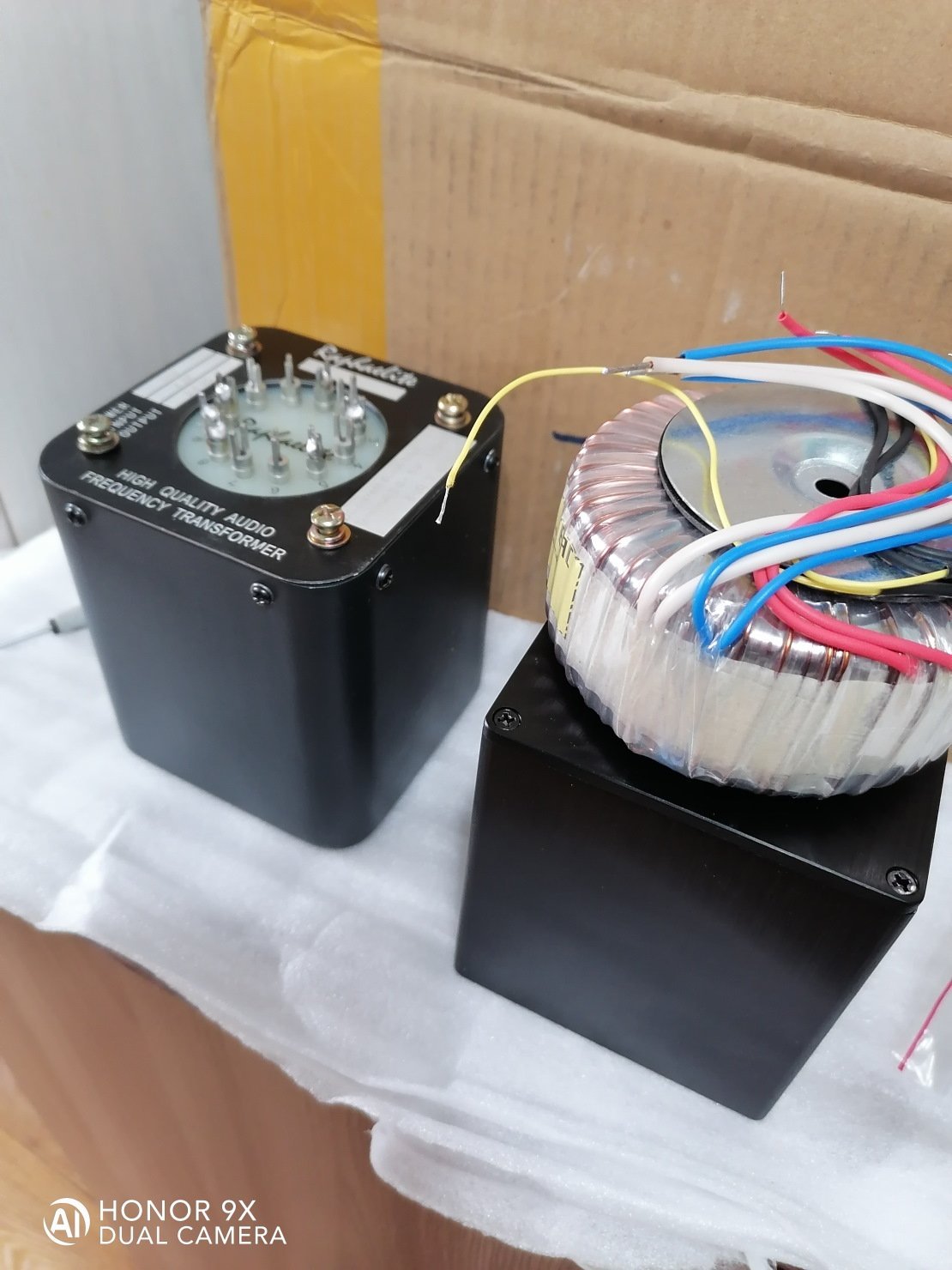

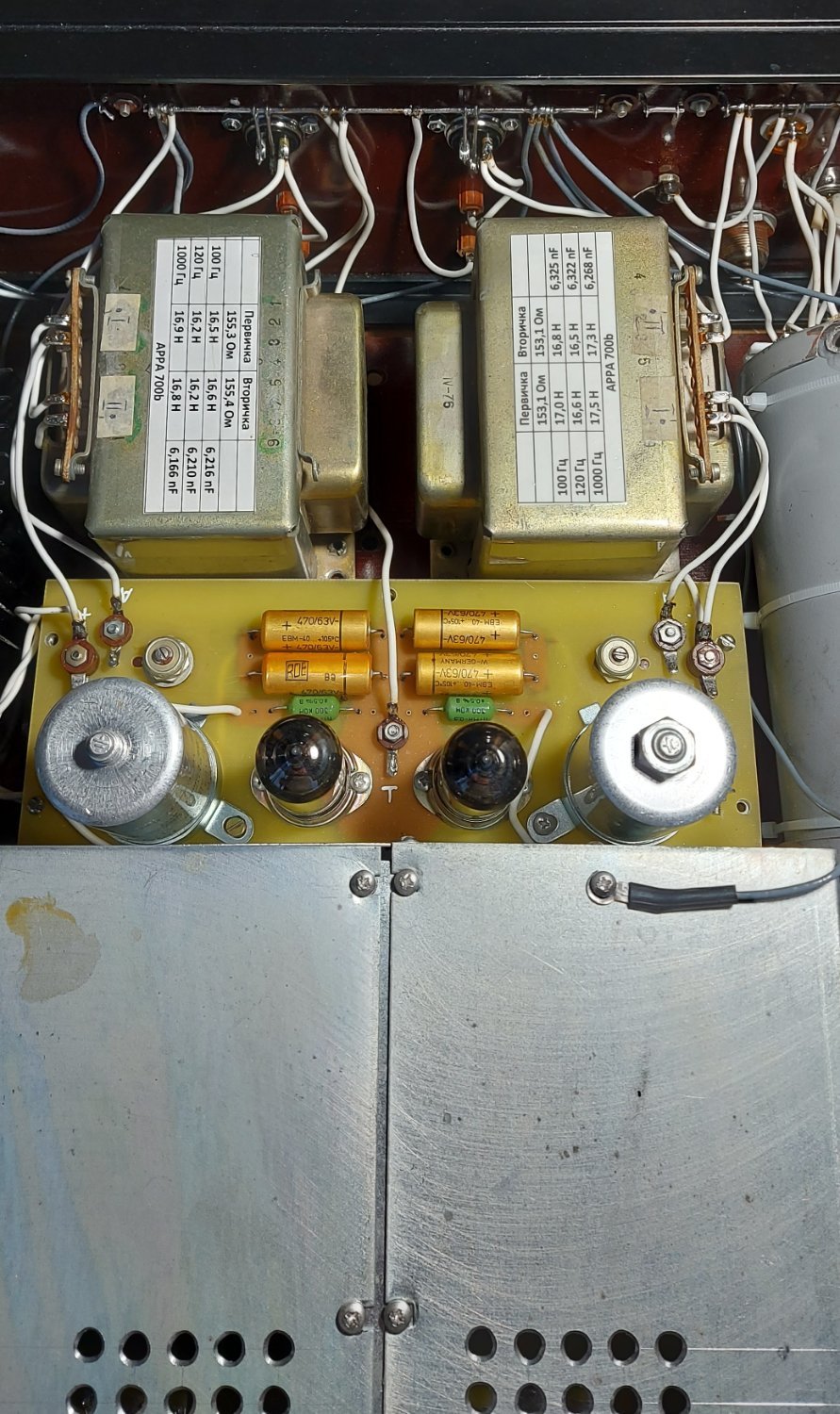

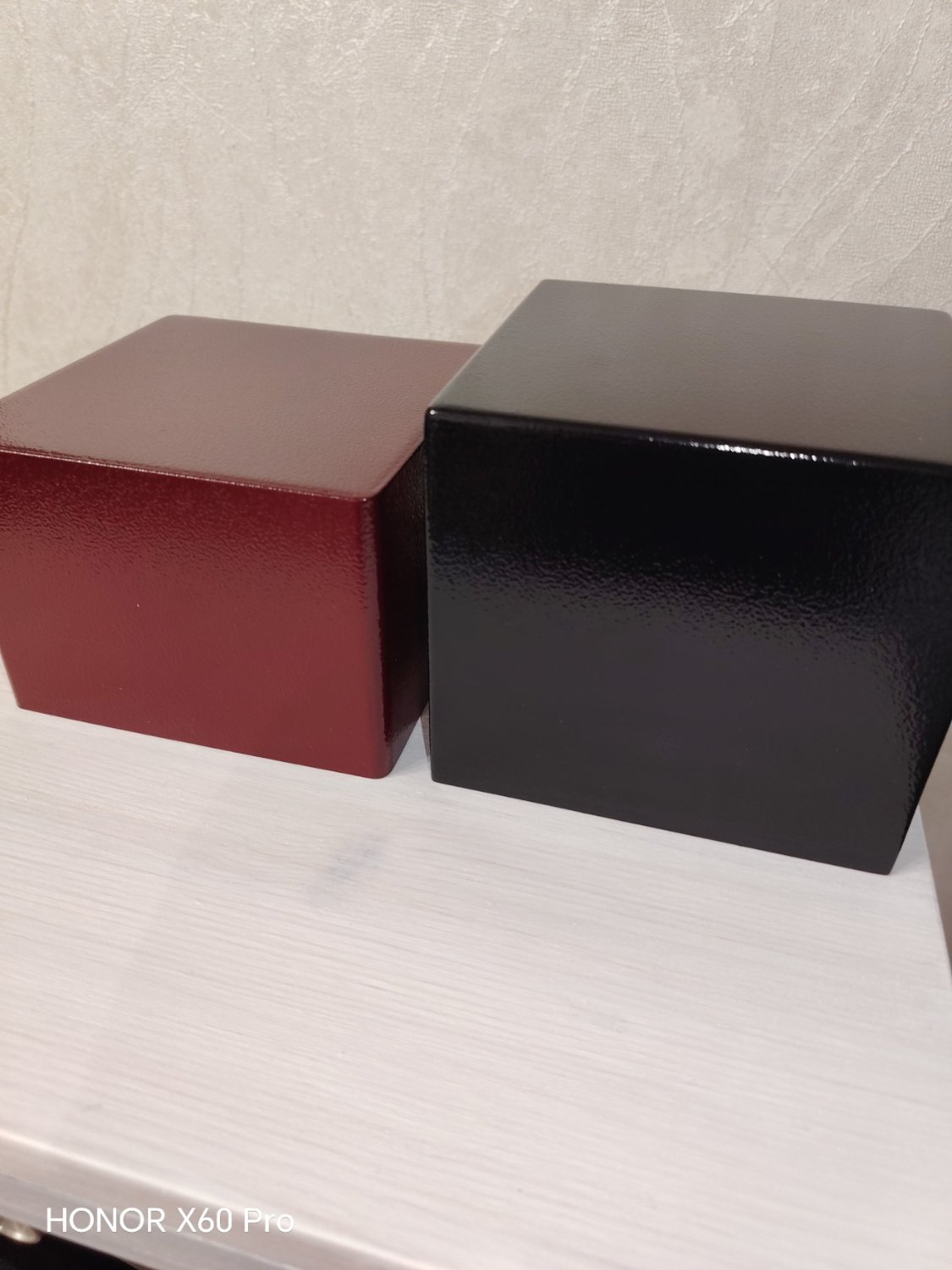

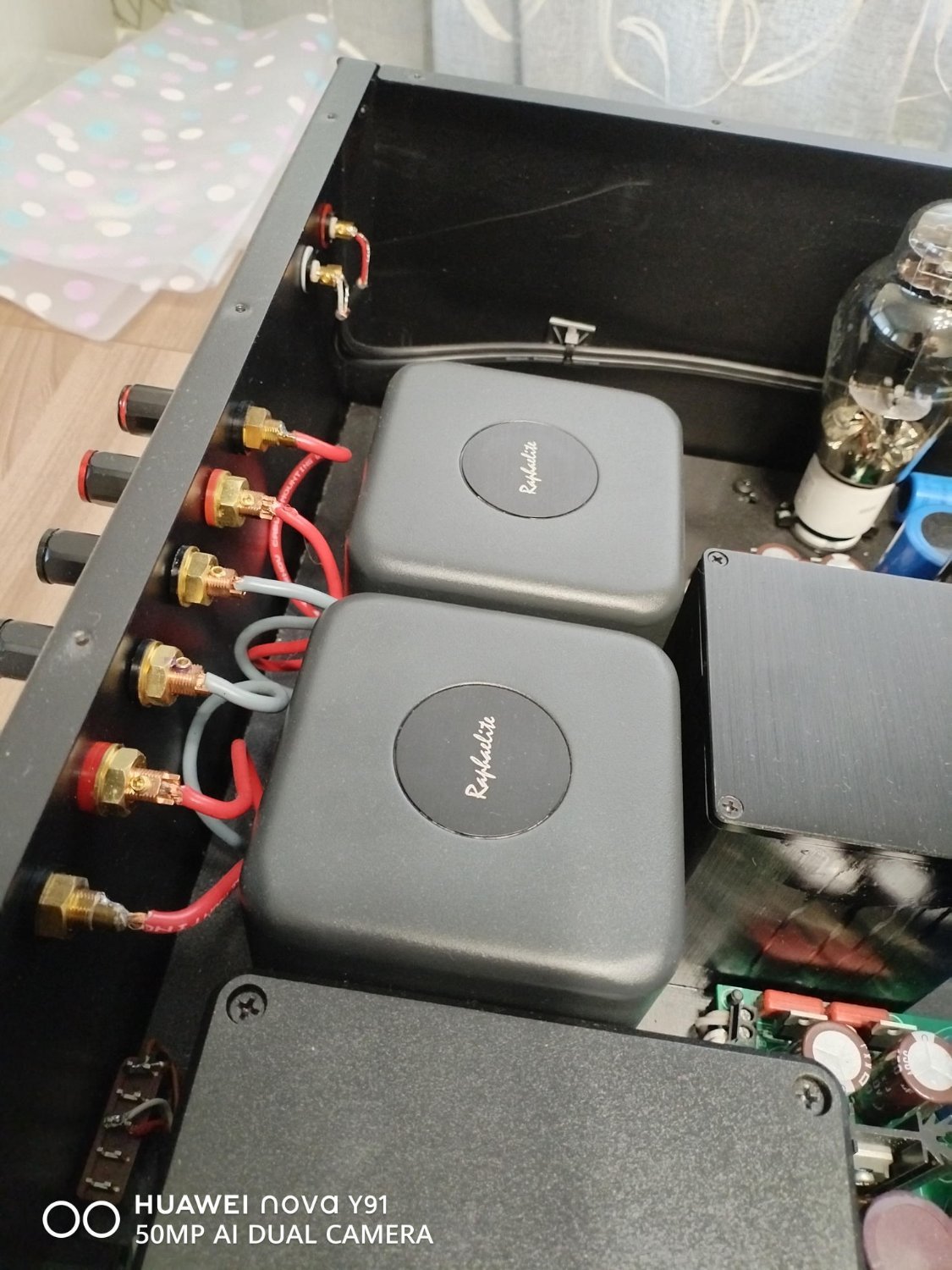

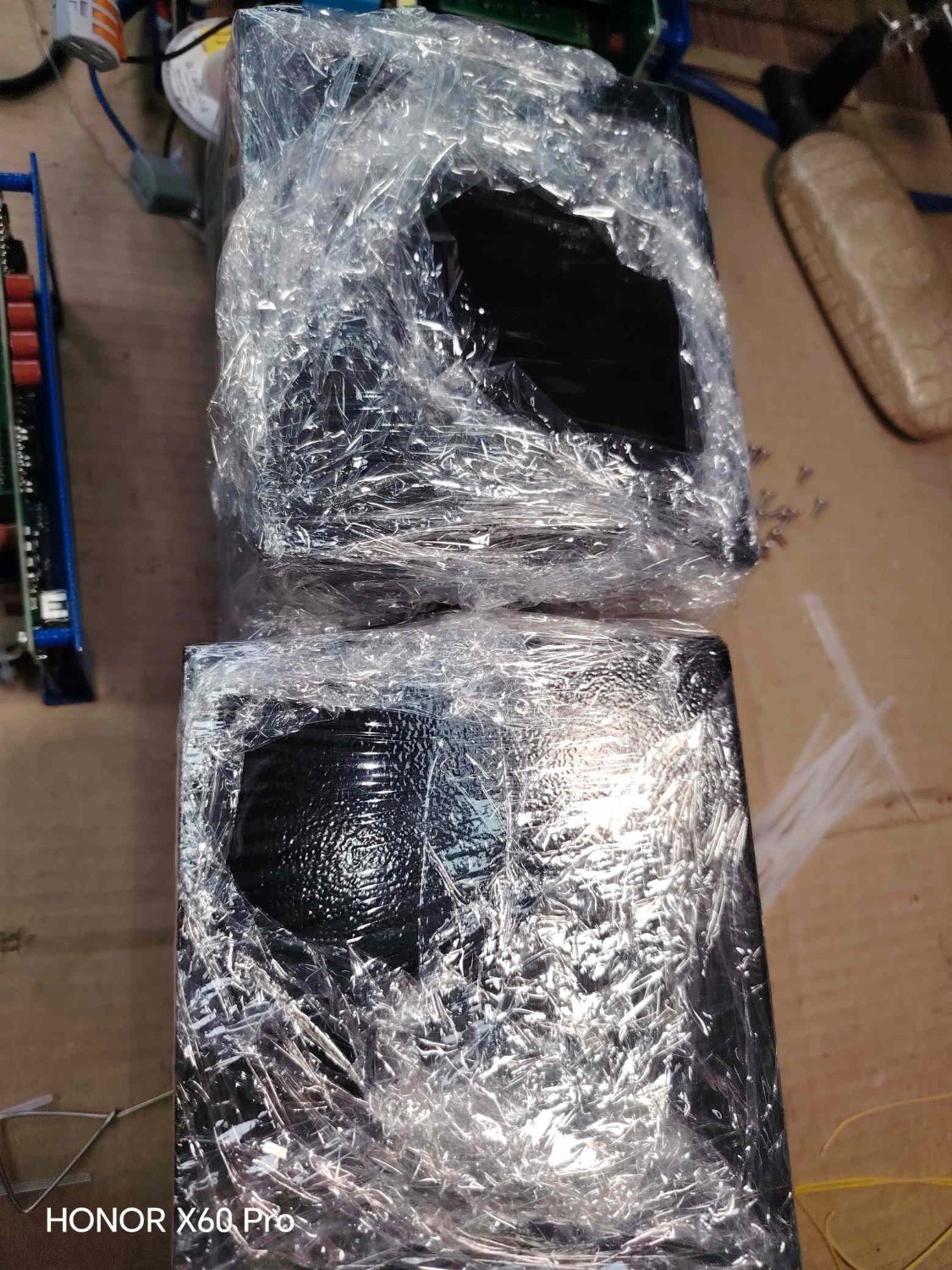

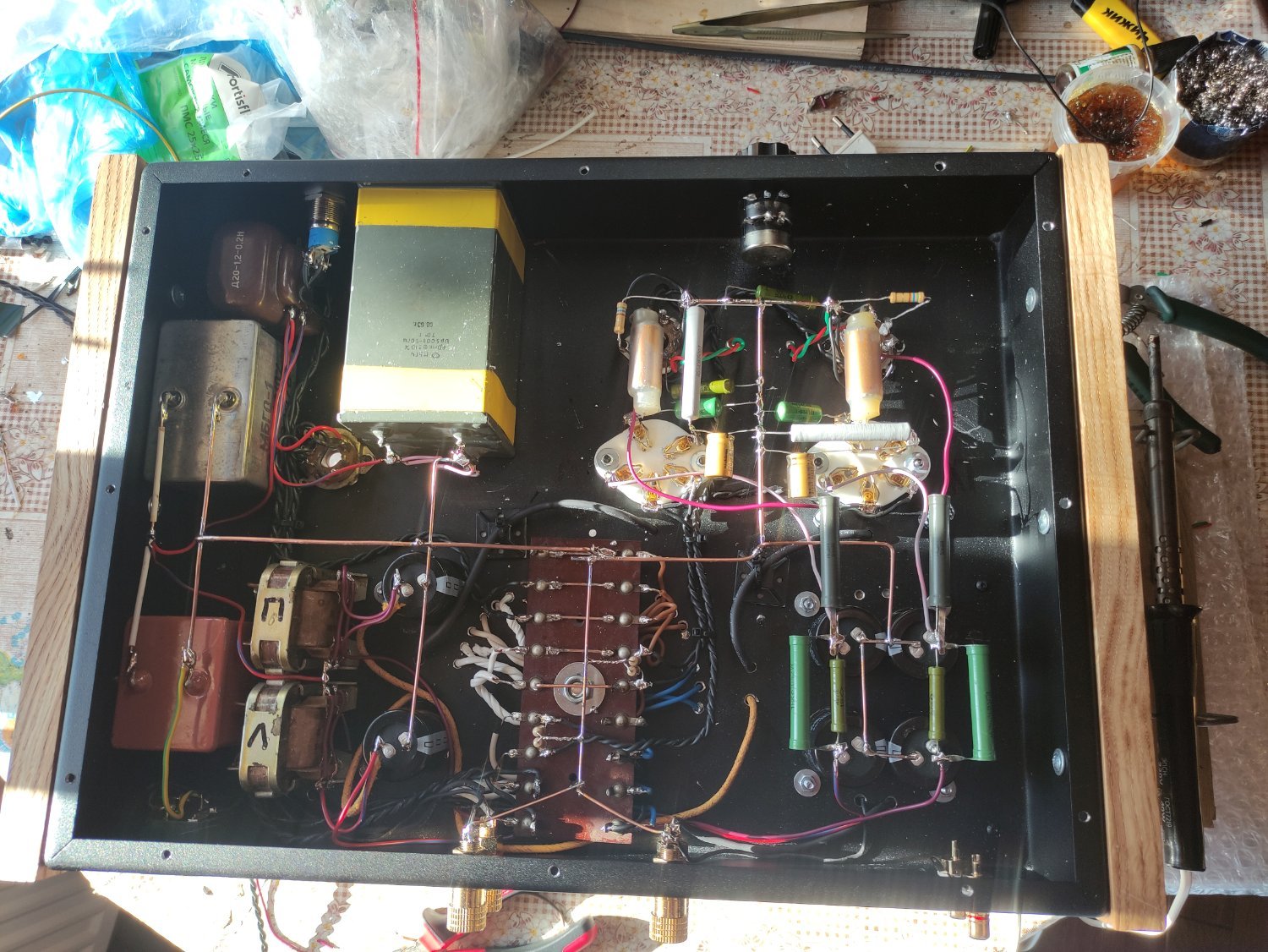

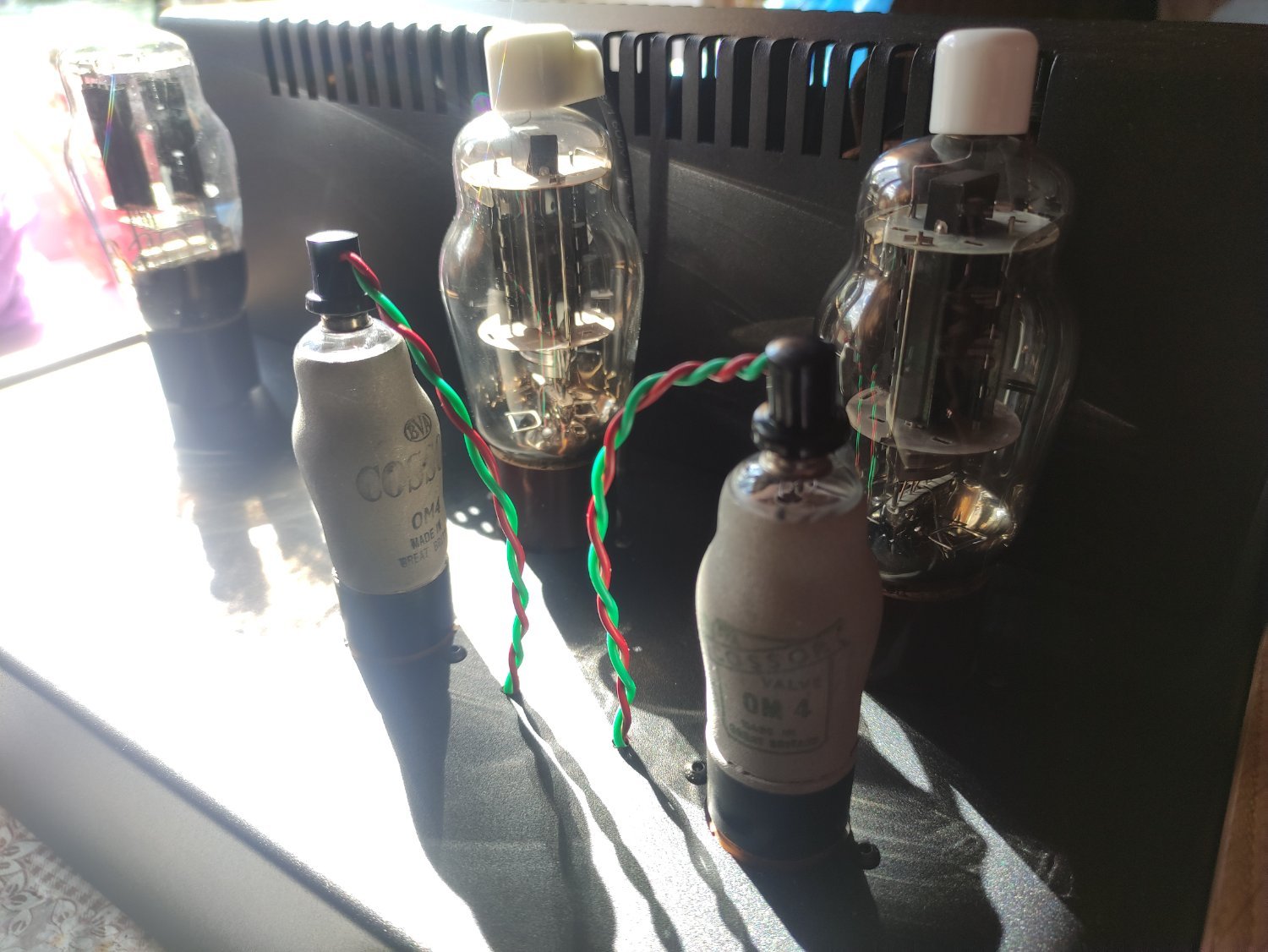

Весна, время других забот, но все же выкроил немного минуток, поменял выходные трансформаторы в корректора  3:1 на 1:1. Как писал ранее трансформаторы 1:1 были намотаны Дим Димычем.

Что сказат когда мотает профессионал своего дела, я даже не знаю. Просто говорю Дмитрий - СПАСИБО.



Новые трансы.jpg

  • Smile 1
Posted

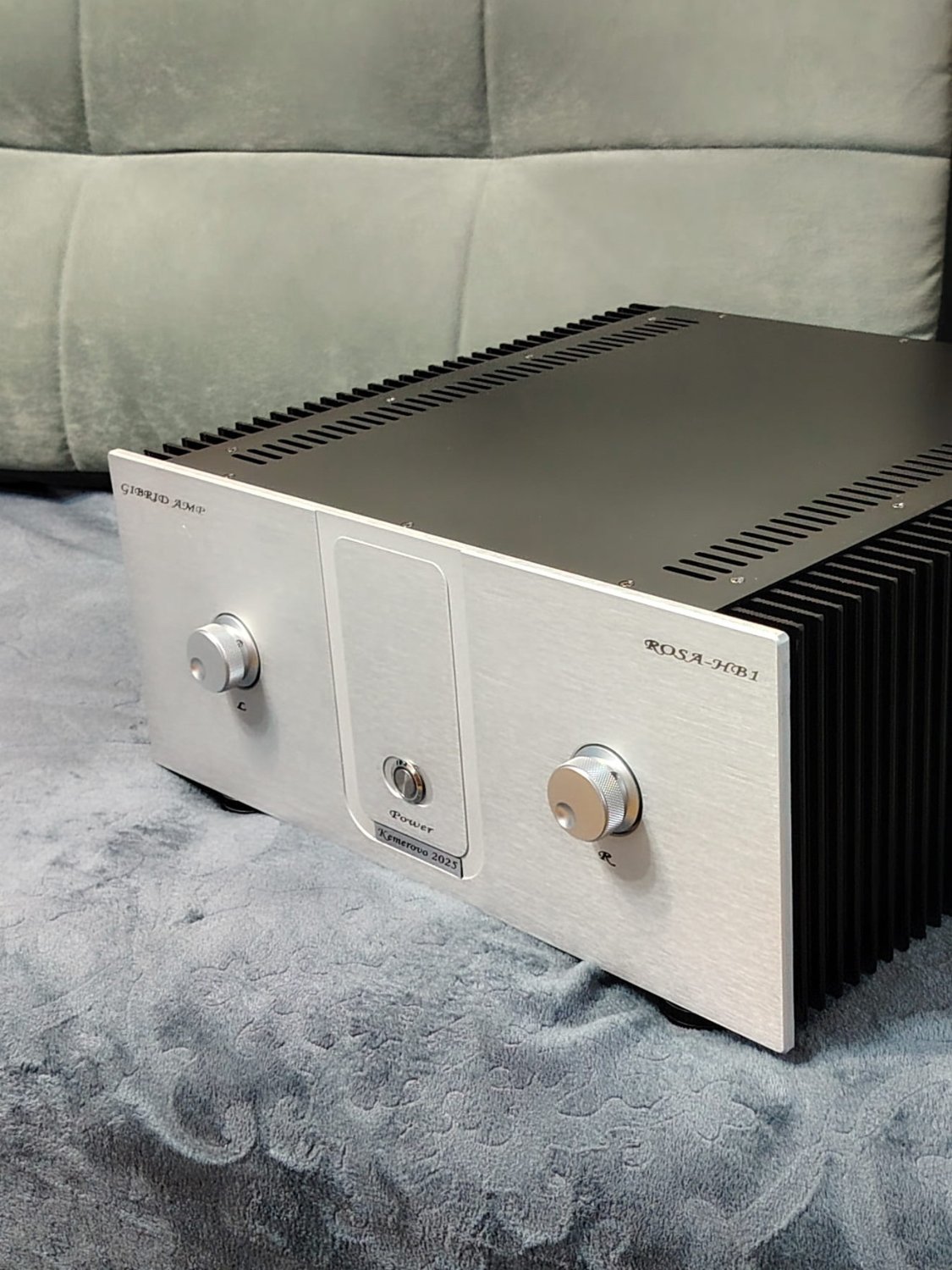

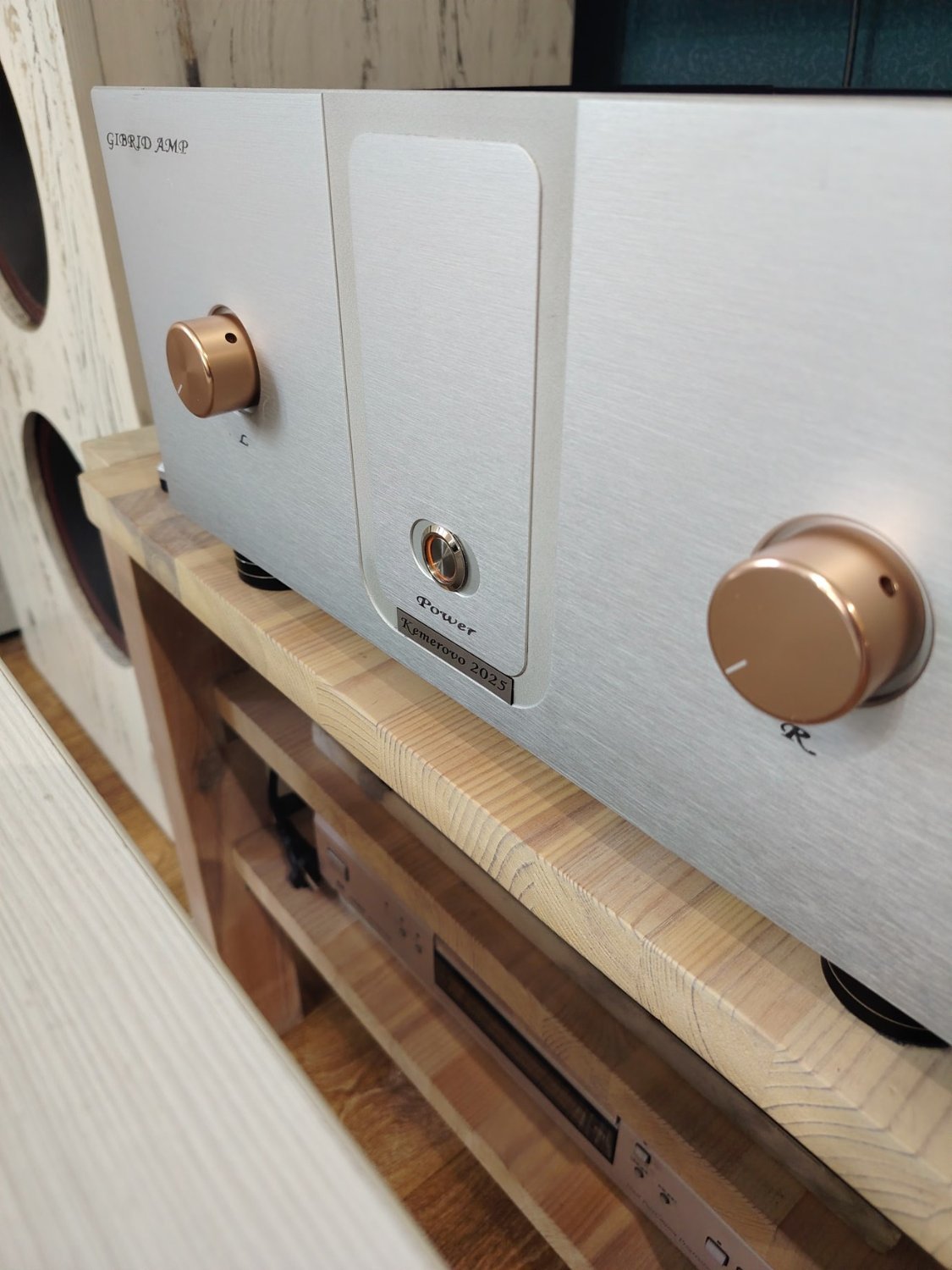

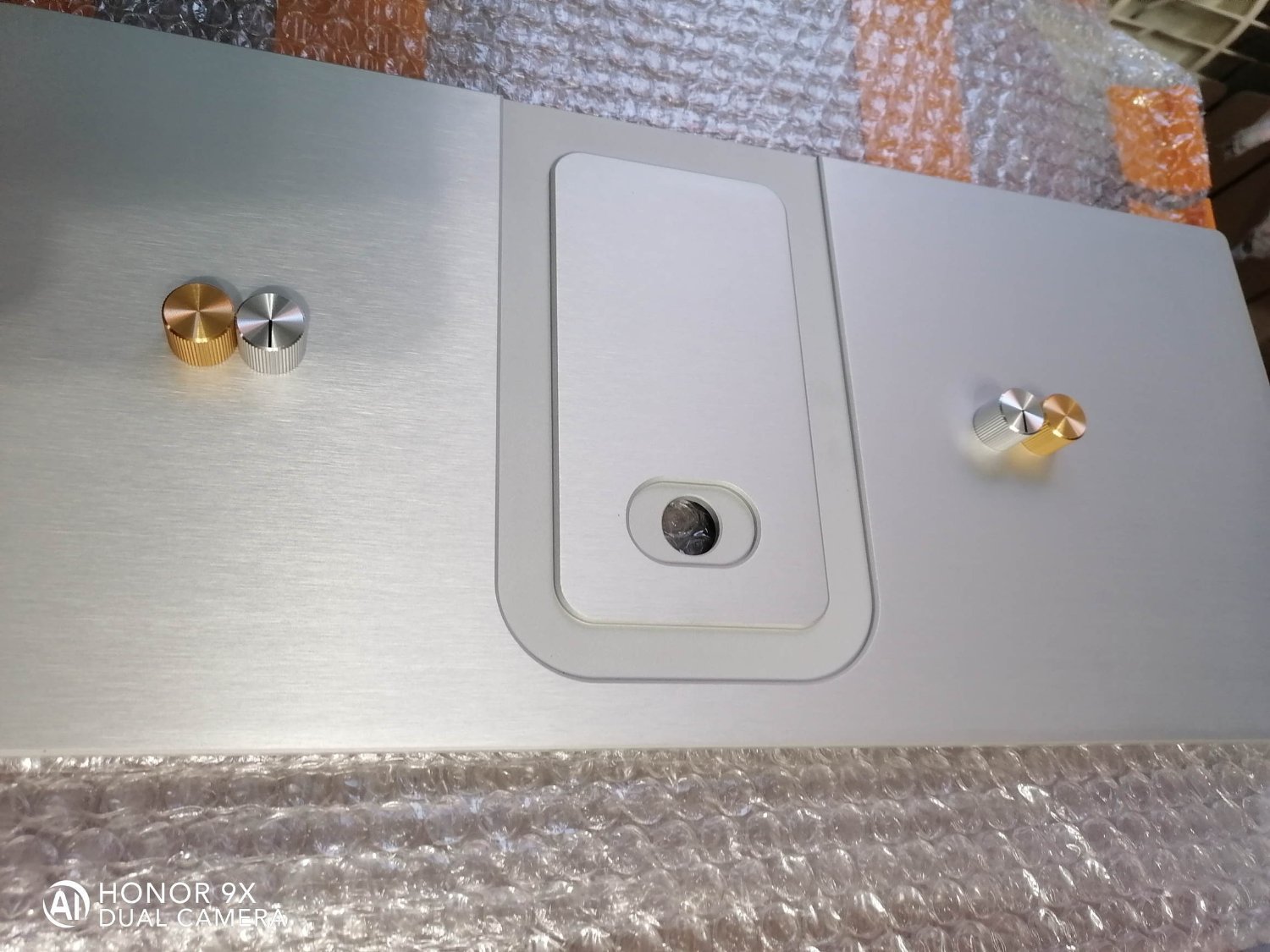

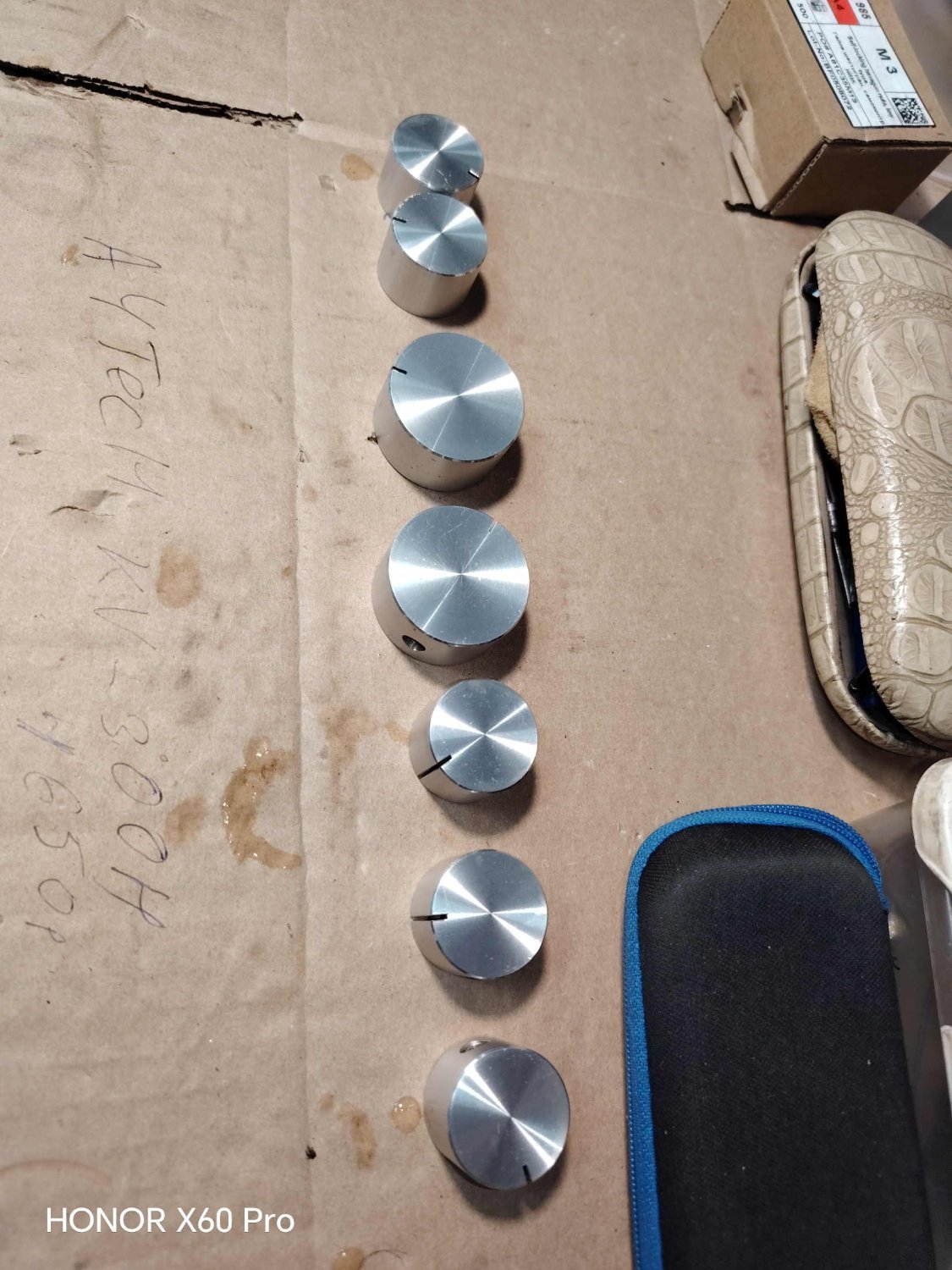

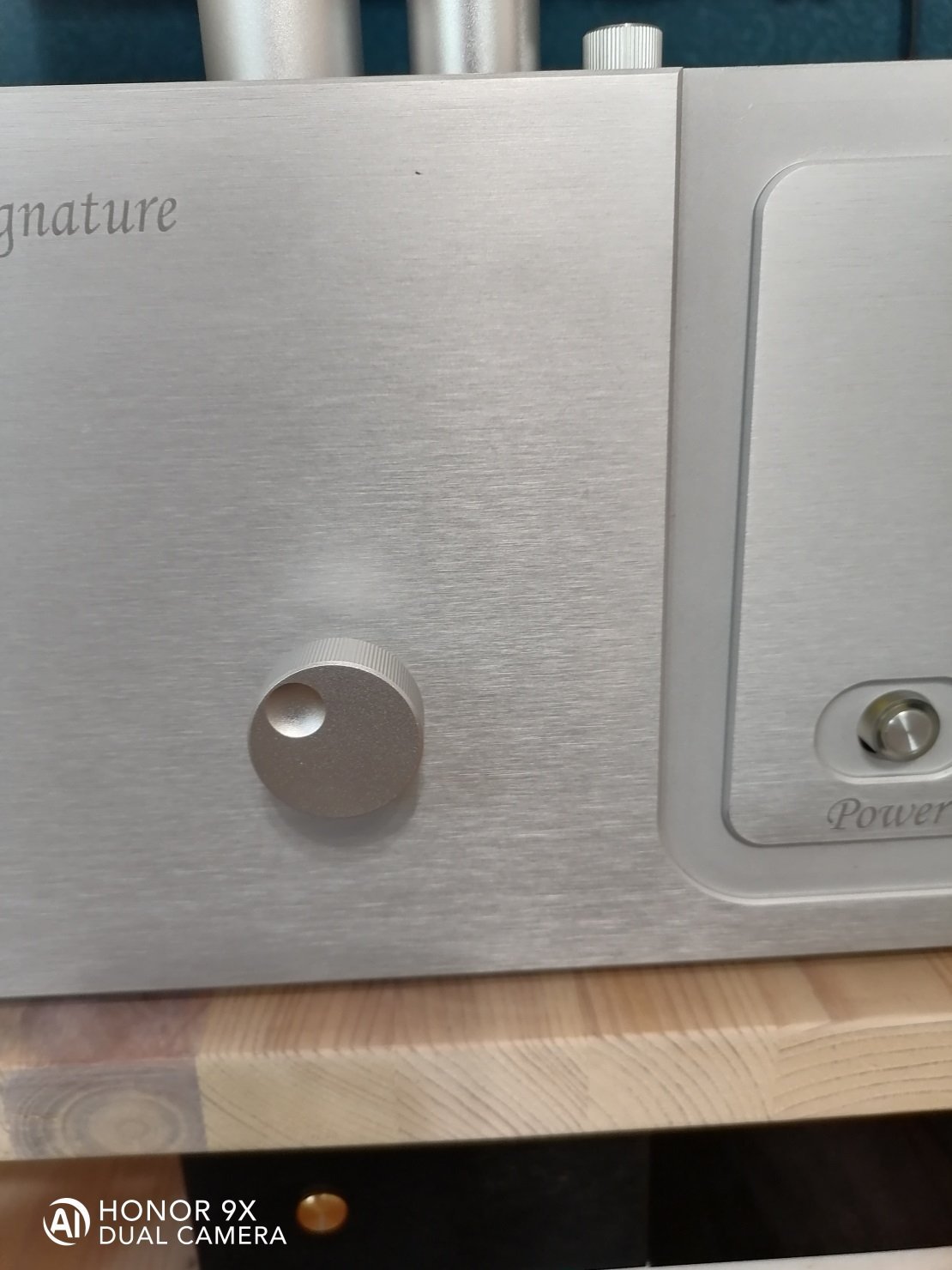

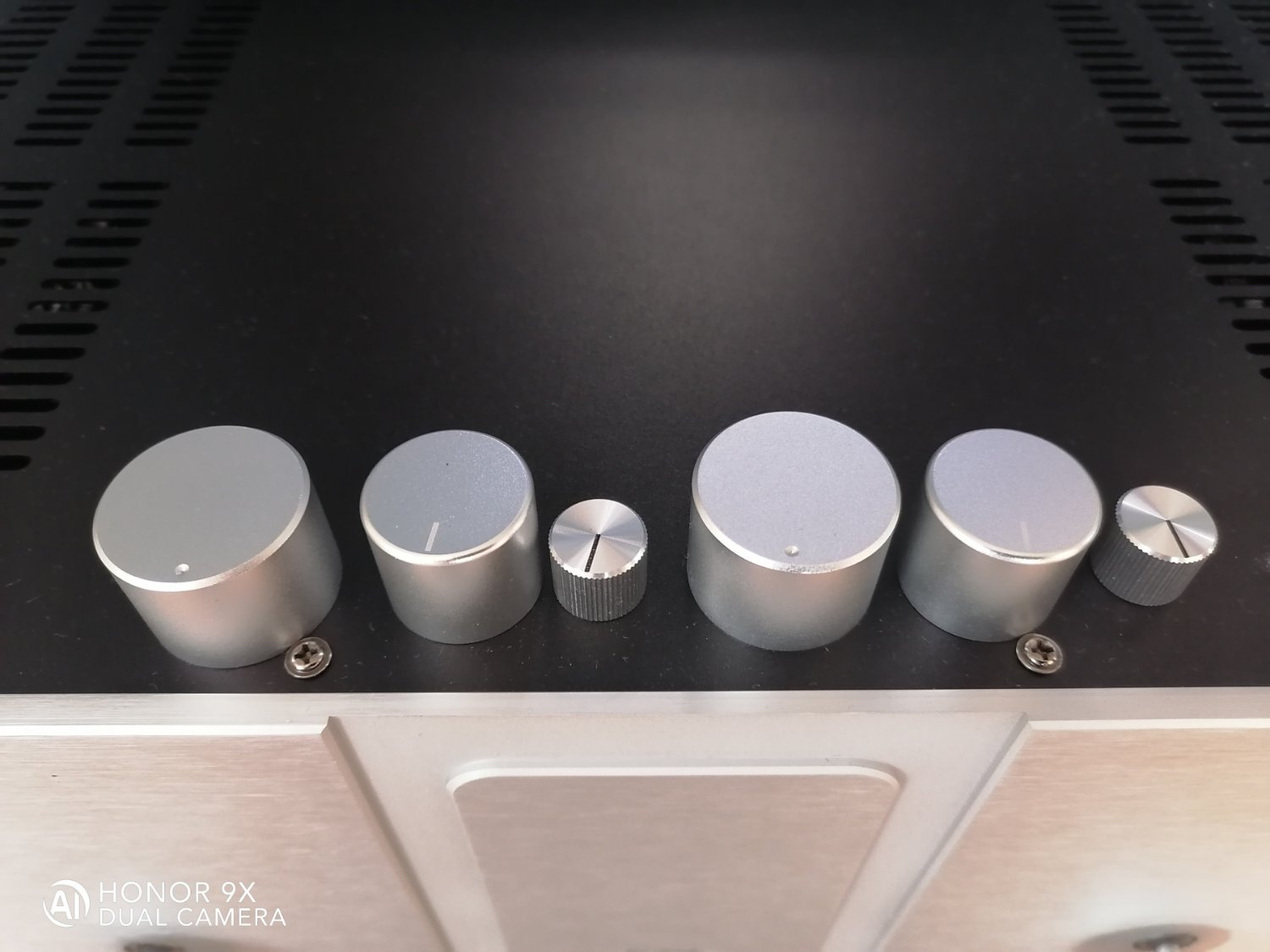

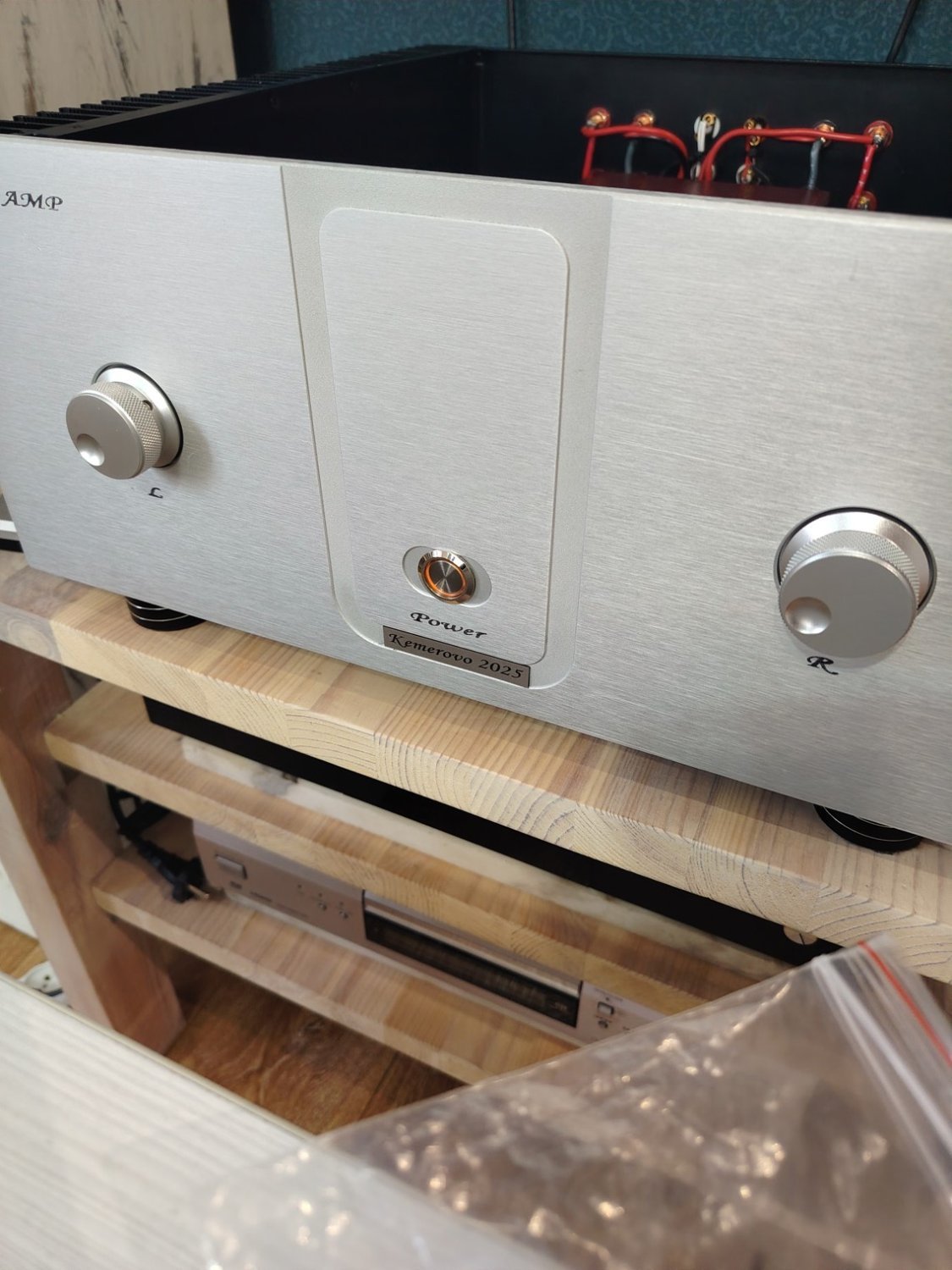

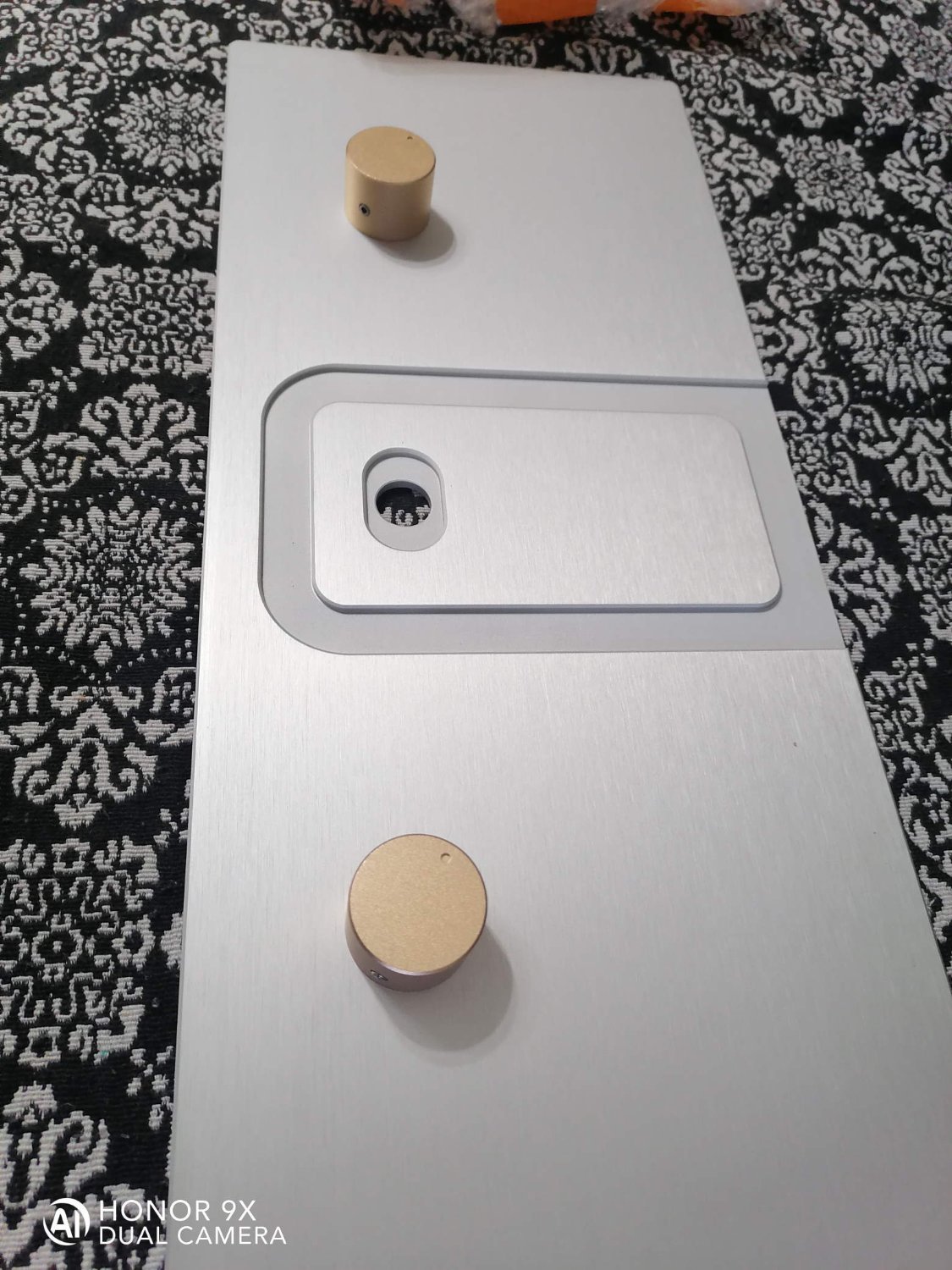

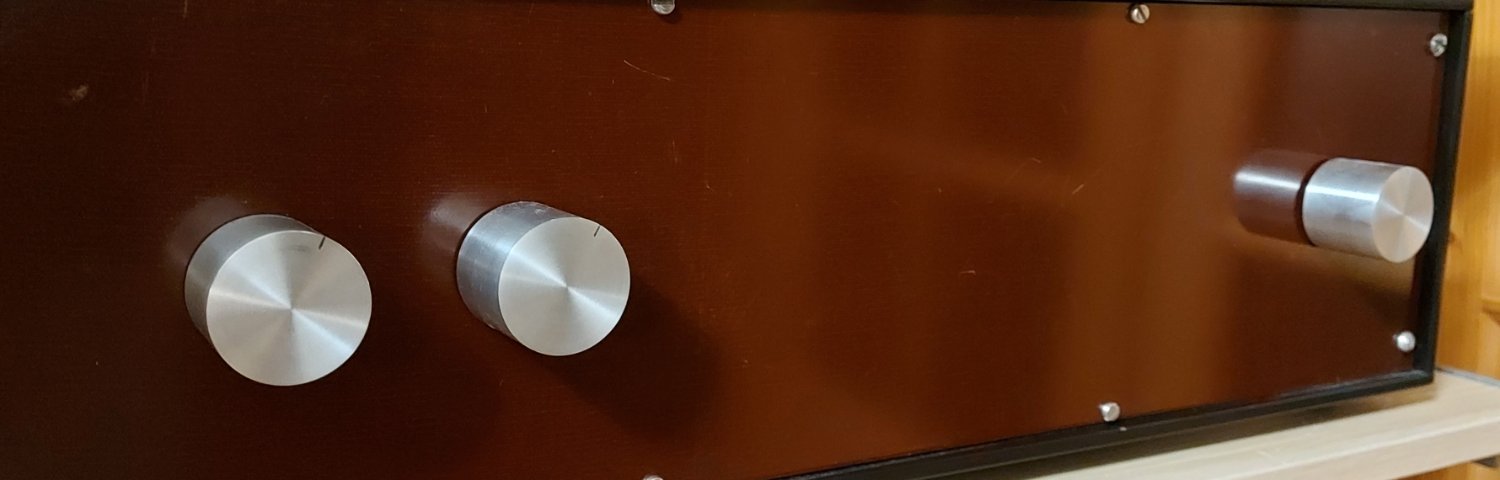

Между делом выточили ручки, по типу как в унч Бриг, толко немного потолще.


Posted

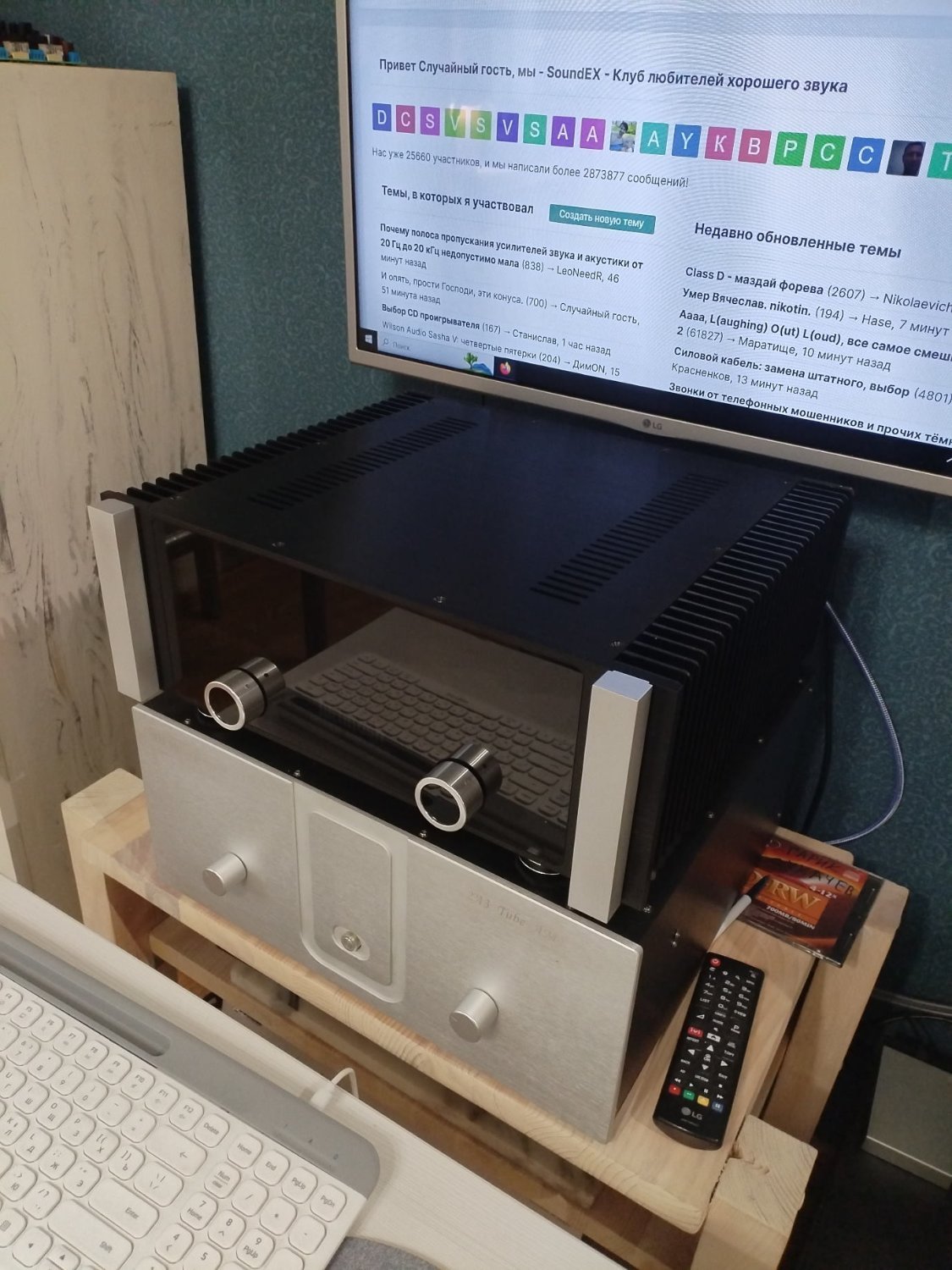

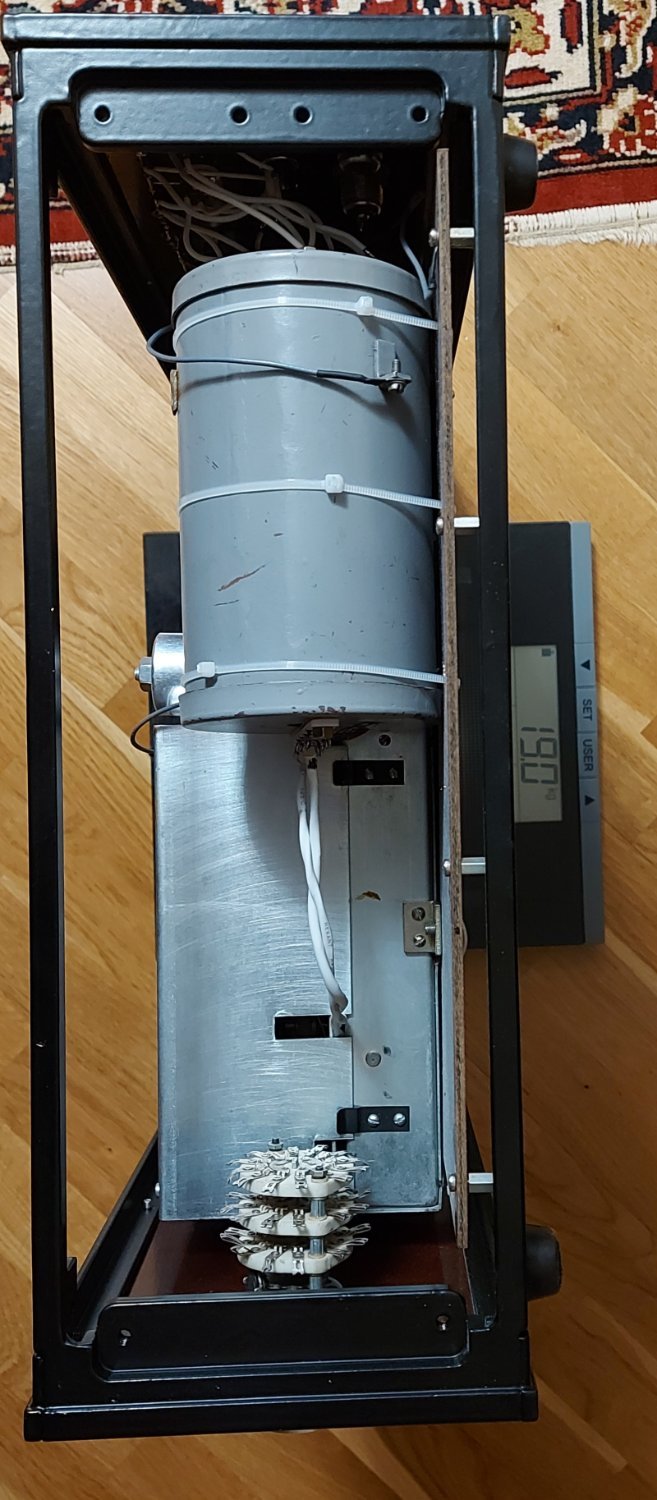

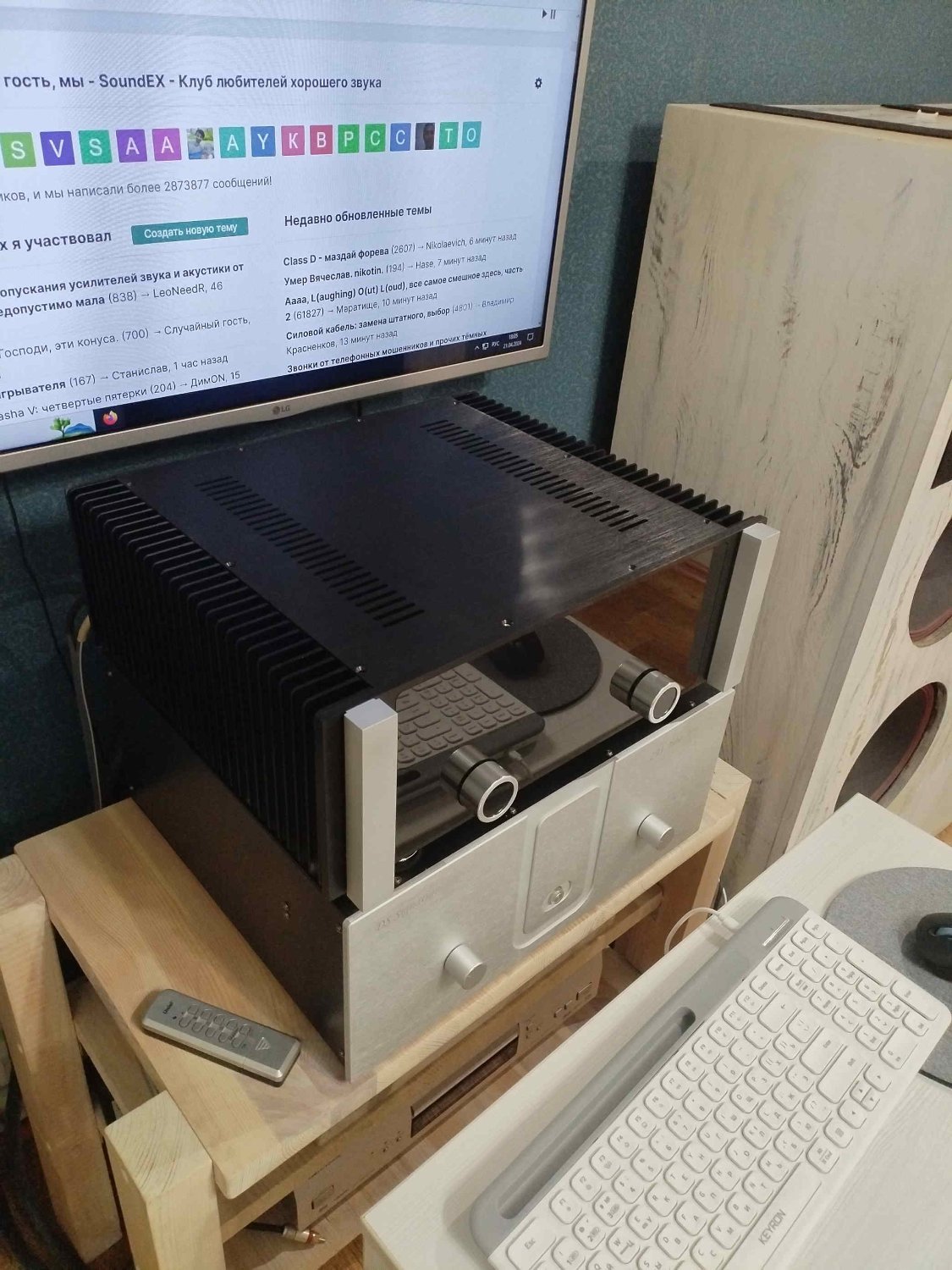

Взвесил корректор.

Получилось, без крышек и боковых панелей, 19 кг музыкального веса.


Posted
7 часов назад, Сергей Витальевич сказал:

Ох уж этот Бриг.Славу Богу,что в молодости он прошел мимо меня.:smile-03:

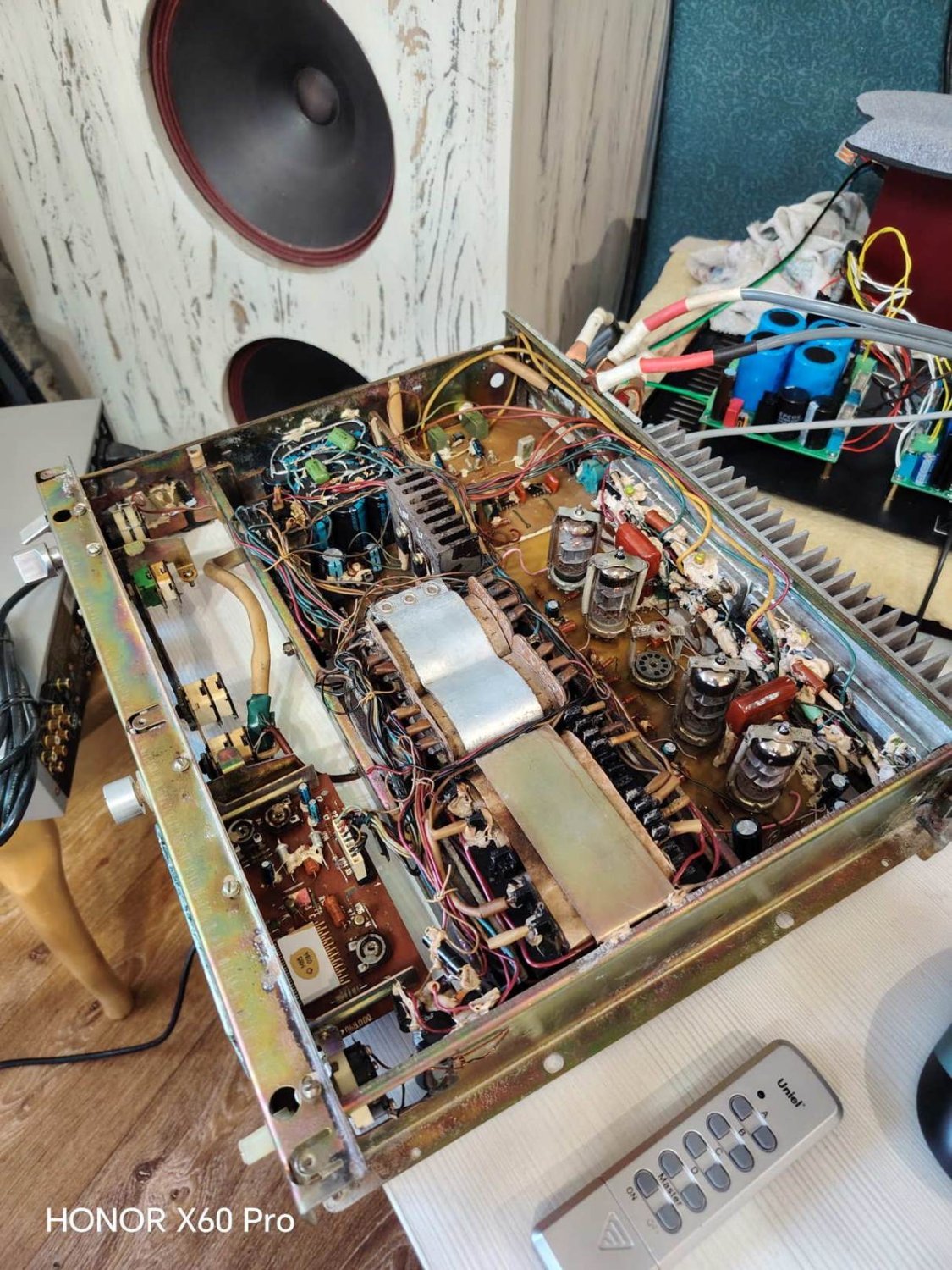

  Усилитель "Бриг -001- стерео", на момент его появления в 1976 году, по конструкции и дизайну (качественные комплектующие, уровень изготовления шасси, корпуса, ручек управления) - значительно превосходил отечественных конкурентов того времени "Радиотехника 020" и "Электроника Б1-01".

  Был у меня Бриг 001 / 35 АС-1 из первых выпусков, по звуку с другими усилителями того времени на прямую не сравнивал, меня устраивал.

  В магазинах в то время, было дефицитом, акустику брал в Риге, прямо с завода. Через несколько лет, при смене места жительства, продал ровно за те же деньги, что и покупал. Некуда было ставить, взамен купил тогда магнитолу "SHARP - GF8989Z", до сих пор в рабочем состоянии, громкость только хрустит.

Posted
55 минут назад, Сергей Витальевич сказал:

это точно не про звук

Ну почему же, "не про звук". Это про звук Брига и 35АС. Или взять ваш
2А3 усилитель, это про звук или не про звук? Наверное это про "звук
китайских 2А3". Если взять электродную систему ламп вашего усилителя,
от 2А3 только название. Если слушать, тем более. "Вам продали гораздо
лучший мех" (c).



  • Like (+1) 1
  • Hmm... (-1) 1
Posted
34 minutes ago, Сергей Витальевич said:

Если Вас лично задела моя оценка БРИГОВ-БАРКОВ к которым как шепчут приложился сам АМЛ. Еще раз скажу.По мне полный Хлам и место ему в мусорке!

Капитан Смоллетт. Старый моряк и солдат. Любит говорить всем правду в глаза, отчего и страдает.
(с) Остров Сокровищ

  • 2 weeks later...
Posted

Виталя, может этот аппарат достоин отдельной темы с описАнием? Кто за?

  • Like (+1) 3
Posted
33 минуты назад, ВКН сказал:

отдельной темы с описАнием?

Есть интерес.

  • 5 weeks later...

Join the conversation

You can post now and register later. If you have an account, sign in now to post with your account.

Guest
Reply to this topic...

×   Pasted as rich text.   Paste as plain text instead

  Only 75 emoji are allowed.

×   Your link has been automatically embedded.   Display as a link instead

×   Your previous content has been restored.   Clear editor

×   You cannot paste images directly. Upload or insert images from URL.

  • Recently Browsing   0 members

    • No registered users viewing this page.

  • Who's Online (See full list)

  • Клубы

  • Сообщения

    • ВВ-XXI от Торреса тоже есть BB-XXI_v.AlTor Только собранного в железе от него не видел. Не осилил пока.  А может Сухов зажал не проспонсировал сборку, а запросто так нынче даже кошки не рожают Небольшое видео от Сухова на тему ВВ https://dzen.ru/video/watch/685b27d93834b13f50e4b877
    • Я в пентоде слушал 6CU6. Они в этом включении, явно проиграли нашим 6П31С "Светлана", особенно по низам. Драйвер 6Ж43П-Е с одним анодом.
    • и фото есть или это секретная часть?)
    • Раз макет, то почему бы не поставить лампы 6cu6 Райтион США? Только анодный колпачёк припаял. Даже режимы подстраивать не пришлось - сразу в стала анод катод 240 вольт , 59 мА.    Это первый запуск после хранения, через полчаса прогрева. Разыграется будет режим чуть другой. Сразу заиграла приятно. Звук другой, чем у E235L. У 6cu6 - звук классический Американский - чуть менее детальный, зато басов больше и он какой то такой "размашистый с натиском".  Но деликатный, не грубый.... Как у многих американских усилителей. Но ток сходу дали больше , чем у E235L. Оставлю на прогрев - хочется оставить послушать, как будут играть, если хотя бы день разыграются... Приятный звук, чем то на 6550 похож, но более деликатный. Как бы EL36 по грубее звук выдают.

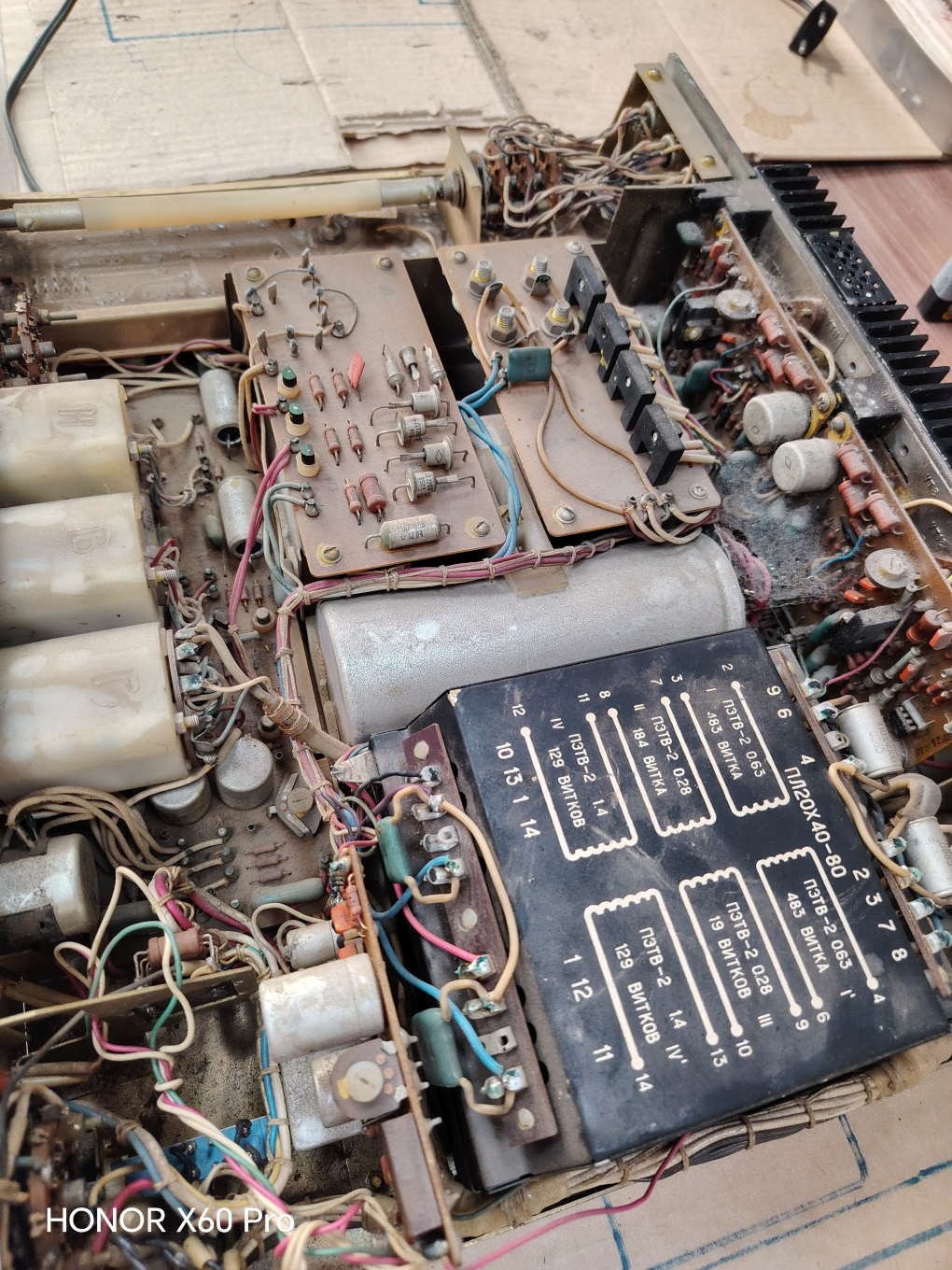

    • Никто не запрашивал наверное.... У меня только внутренности (фото 1) и БП (фото 2). Корпус закрытый, от РЭА венгерского производства. В настоящий момент разобран, вернее не дособран, о чём писал выше. Фото где-то выкладывал в соседней ветке.
