Dalex Proficient

Dalex

Posted
Posted
2 часа назад, BAA сказал:

Добрый день, можете что-нибудь сказать про вертикальный массив (array) мидбасовый. Какие получаются параметры в зависимости от размеров и параметров динамиков.

Это не мидбасовый, а чисто басовый. Частота раздела с низу 150 Гц.

4 шт 5гд3 включены последовательно - параллельно.

  • Replies 640
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Dalex
Dalex

Моя прошлогодняя конструкция гибридного корректора с мс трансформатором и блоком питания в одном флаконе. Флакон - корпус от советской измериловки. Отделка корпуса - пленка. Люблю я так

DYA
DYA

Как то попались мне УС REGENT 60  в очень плачевном виде, пришлось привести в порядок.

germes
germes

1)Вариативный Онкен на динамиках Coral,2)обратный рупор на Altec-416(нч) и Supravox (сч-вч), 3)щелевой фи на Altec 416(нч),дудка Altec и Coral (вч),4)щиты на "народных" динамиках для домашней системы.

Posted Images

BAA Master

BAA

Posted
Posted
2 hours ago, Dalex said:

Это не мидбасовый, а чисто басовый. Частота раздела с низу 150 Гц.

Пусть будет так. Бас.
Как длинный (высокий), узкий и не очень глубокий открытый/закрытый ящик влияет на характеристики  получающегося массива/ГГ.

Сергей А Local

Сергей А

Posted
Posted

340/150=2.26м. Высота колонки ~1.2м. Как полуволновой вибратор. В общем случае то есть имеет подьем на 150 Гц , но как Вы сказали глубина колонки мала , значит и подьем невелик. Если там есть пара перегородок с перфорацией то вовсе нет.

BAA Master

BAA

Posted
Posted
1 hour ago, Сергей А said:

340/150=2.26м. Высота колонки ~1.2м. Как полуволновой вибратор. В общем случае то есть имеет подьем на 150 Гц , но как Вы сказали глубина колонки мала , значит и подьем невелик. Если там есть пара перегородок с перфорацией то вовсе нет.

Спасибо, это понял.
Далее, что будет с резонансной и добротностью.
Если ящик открыть (А-frame)/ПАС. И если закрыть и "ватой набить".
Объем общий считать или поделенный по числу динамиков.

Сергей А Local

Сергей А

Posted
Posted

Резонансная расти будет. Считать поделенным. Но не по числу думаю а по корню из 2.  То есть для 4х в два раза. Если ватой набить то эквивалентно увеличению обьема , но не сильно. Можно было бы изобарик сделать типа , попарно морда к морде , тогда обьем бы прежний остался а резонансная снизилась.
Могу конечно ошибаться , много лет не пользовался головой в этой части. Только ел. 😂

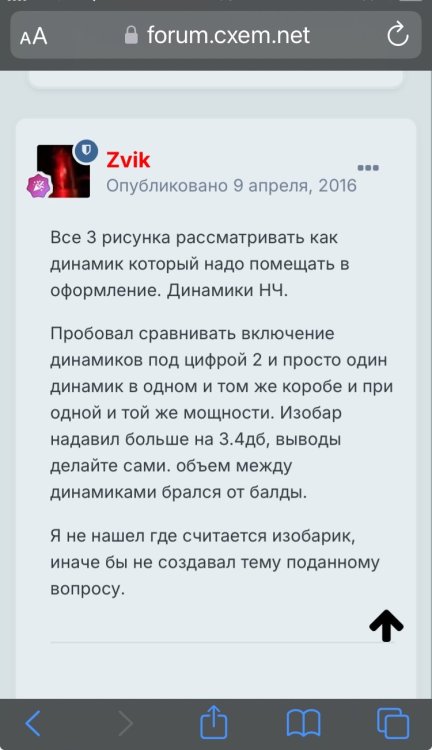

Номера рисунков здесь не связаны , но суть и так понятна

  • Like (+1) 1
BAA Master

BAA

Posted
Posted

Нет. Идея сделать высокий, массив из восьми 6-8", где - то от 50(100) до 200 Гц. К ленточнику. Ниже - саб.

Сергей А Local

Сергей А

Posted
Posted

Ну если наберете динамиков с воздушным подвесом и резонансной Герц 20-25 то почему бы и нет.
Хотя (50)100 вы и так получите.
Сколько не встречал такие конструкции , все потом приходят к выводу что проще и лучше 12-15’’ поставить , что возвращает к картинкам про 5 лучших систем мечты.

  • Like (+1) 2
Dalex Proficient

Dalex

Posted
Posted

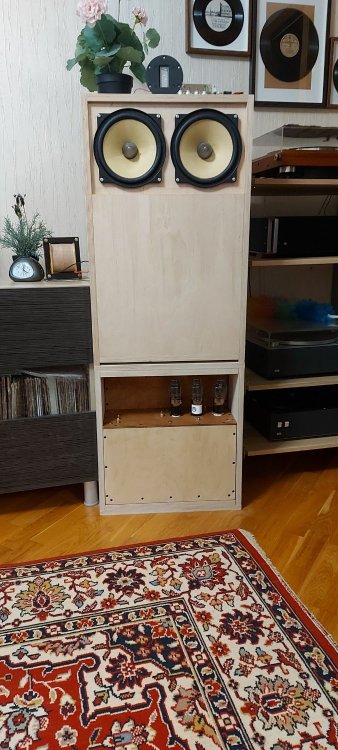

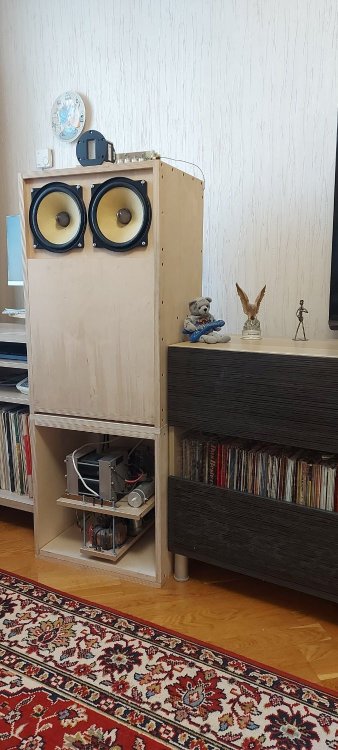

Сделал вторую подставку.

Как говориться, все встало на свое место.

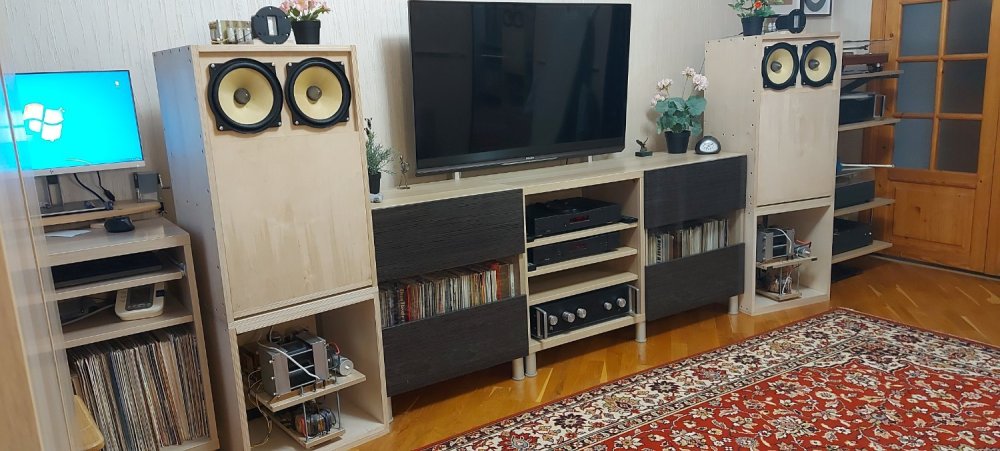

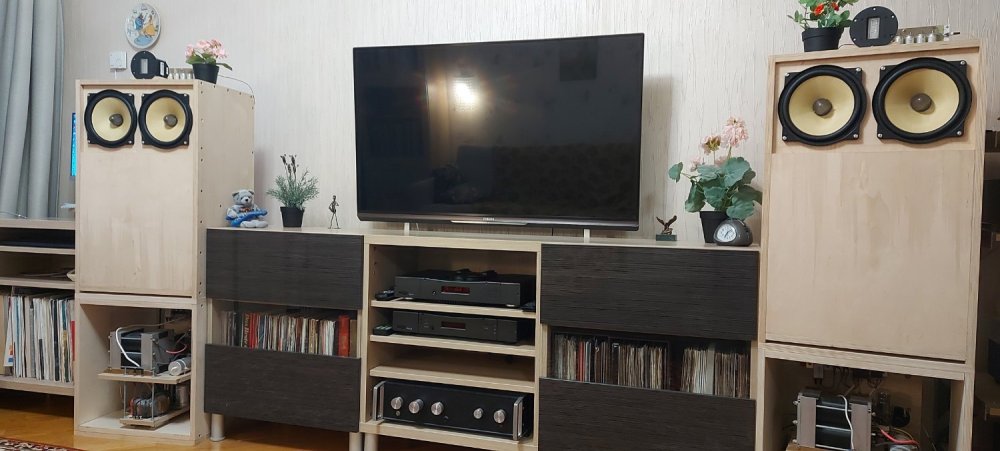

Слушаю музыку.

Доработка корпусов и их последующая отделка зимой.


  • Like (+1) 2
  • 4 weeks later...
Dalex Proficient

Dalex

Posted
Posted

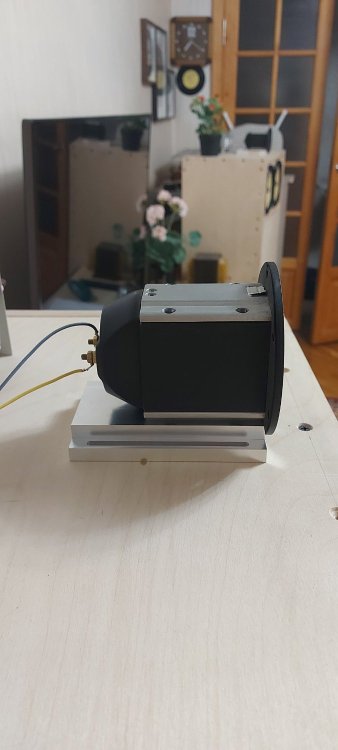

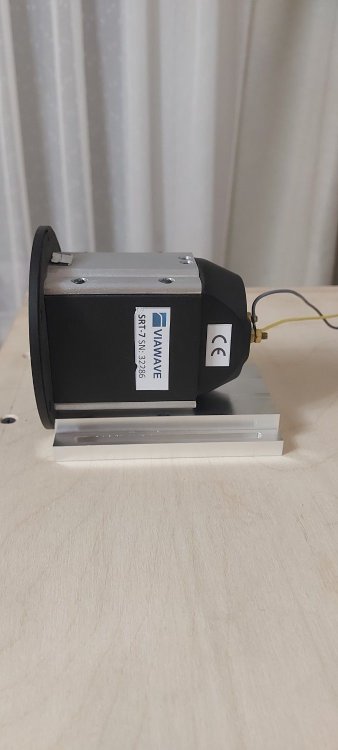

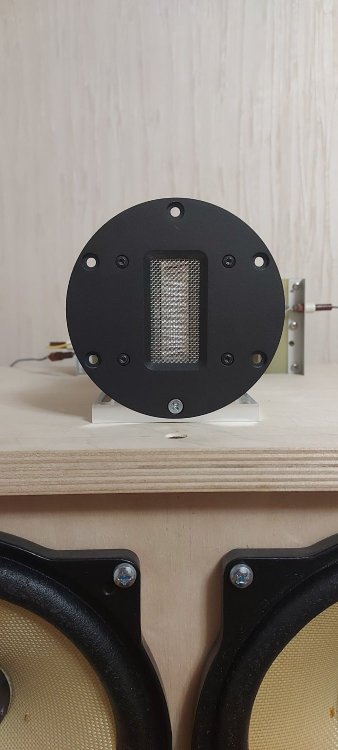

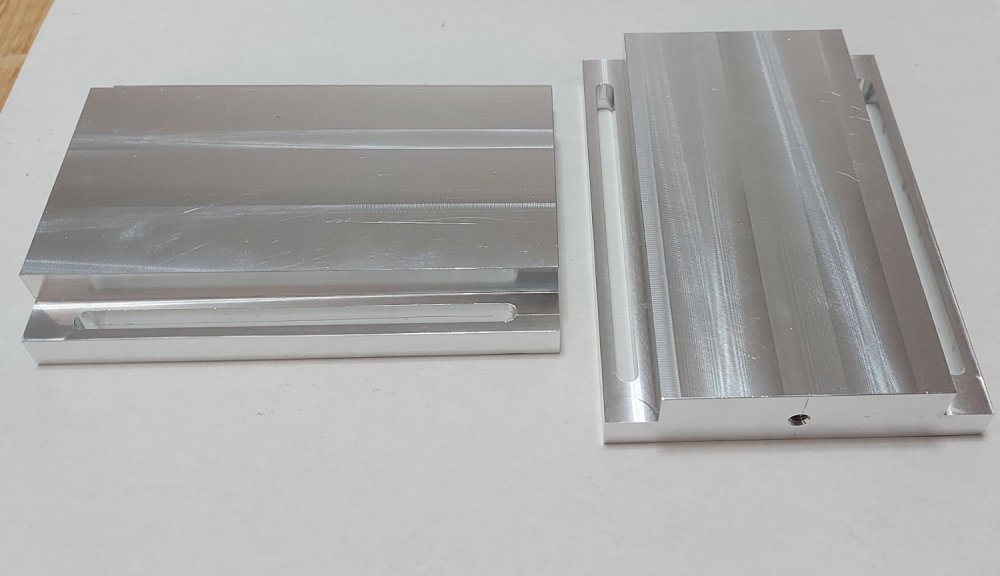

Отфрезеровал поставки под ленточники.

Работа идет, но не так быстро как хотелось бы.


  • Like (+1) 1
  • 3 weeks later...
germes Explorer

germes

Posted
Posted

1)Вариативный Онкен на динамиках Coral,2)обратный рупор на Altec-416(нч) и Supravox (сч-вч), 3)щелевой фи на Altec 416(нч),дудка Altec и Coral (вч),4)щиты на "народных" динамиках для домашней системы.





  • Like (+1) 11
  • Thanks (+1) 2
  • 2 months later...
Dalex Proficient

Dalex

Posted
Posted

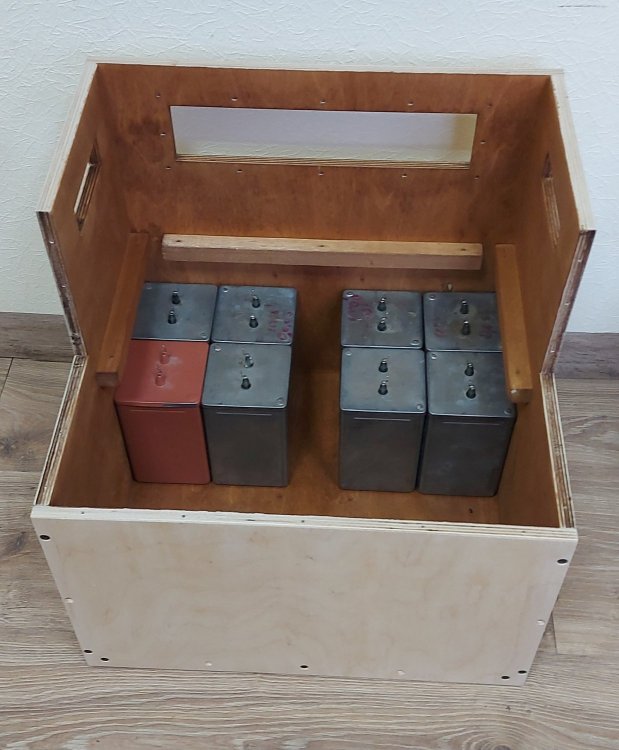

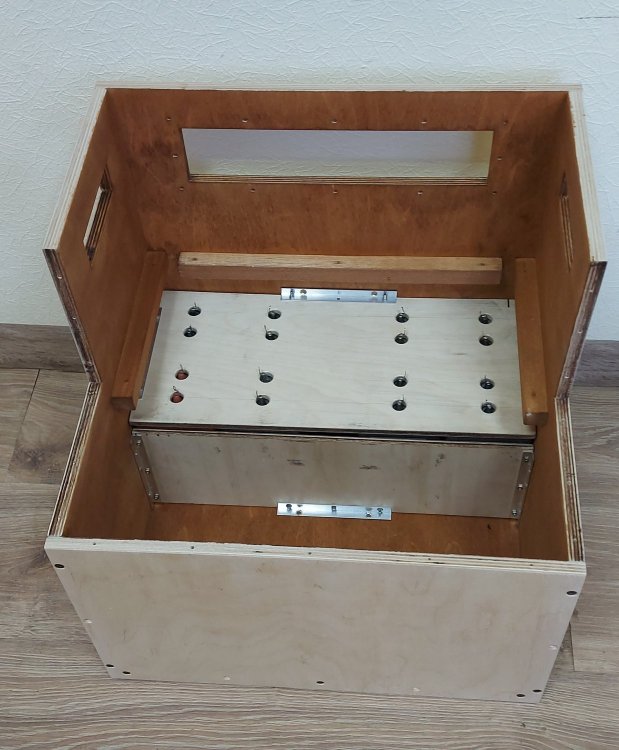

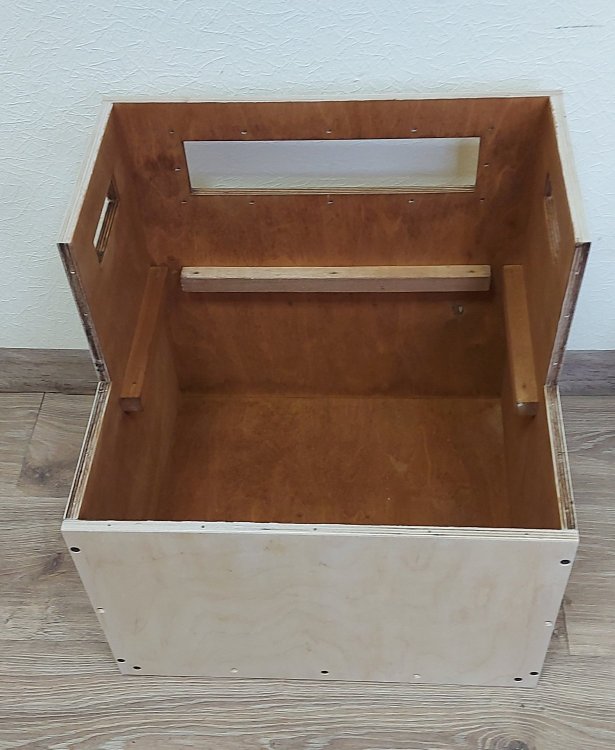

Работа медленно идет. Очень огромное влияние внешних факторов.

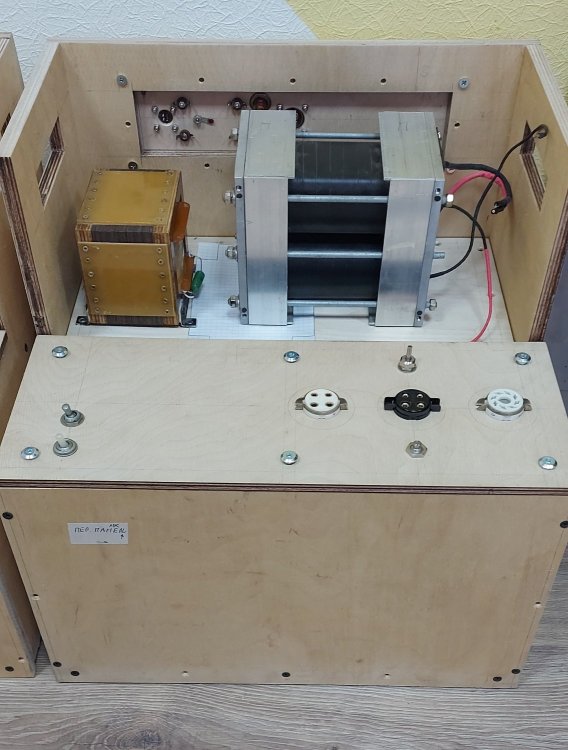

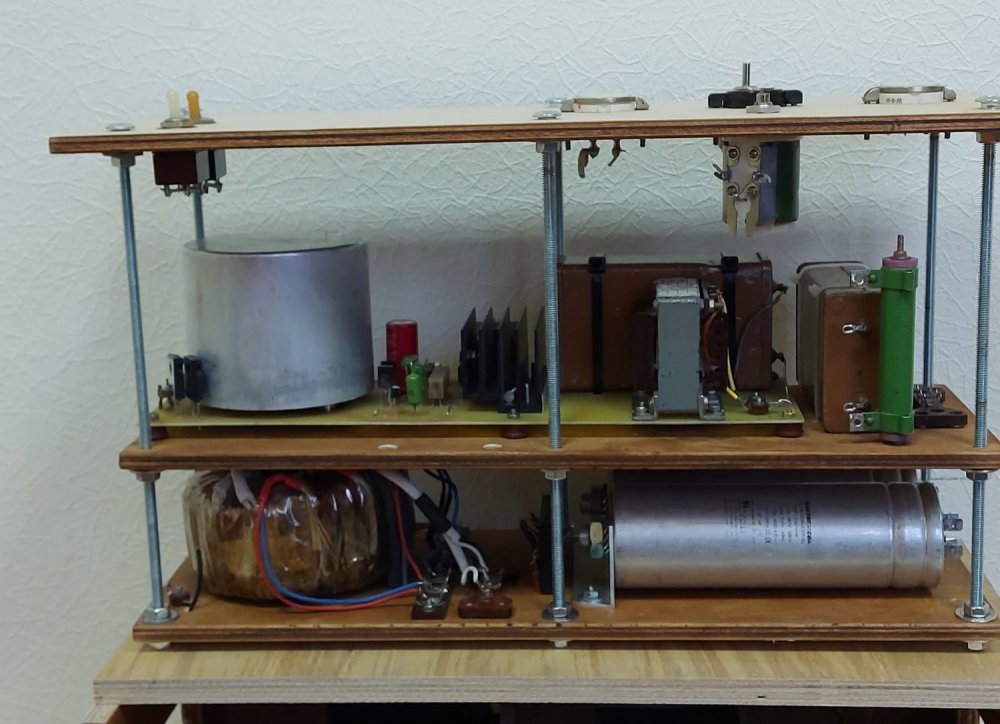

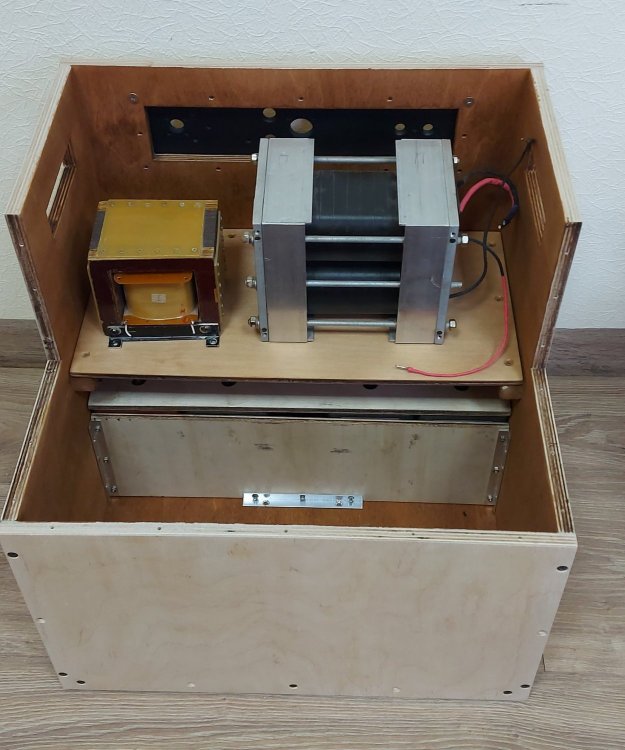

Но сегодня поставил в стойку один блок оконечника на 2А3.


  • Like (+1) 2
Dalex Proficient

Dalex

Posted
Posted

На фото три лампы. Но это так для антуража.

В реальности в работе одна 2А3ЕН.

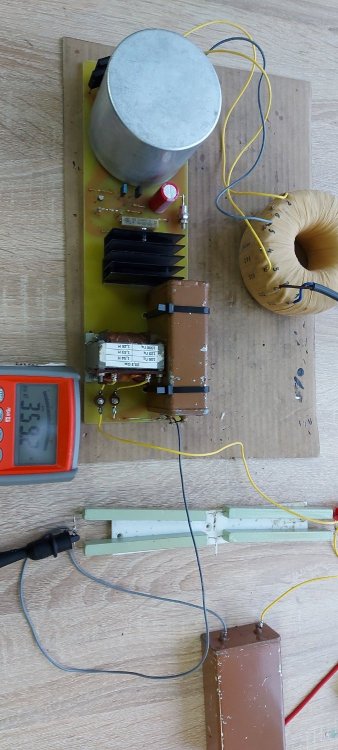

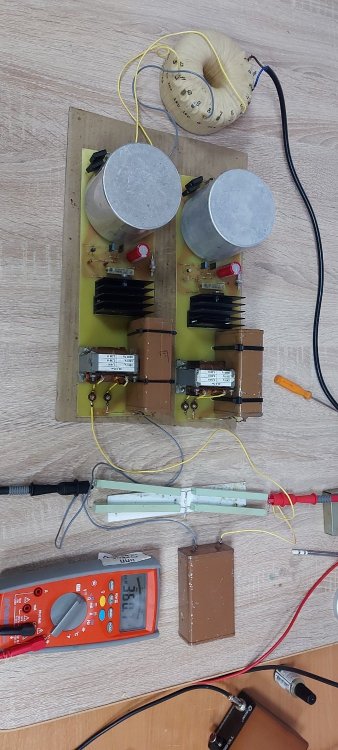

Питание стабилизированное 430 В.

U анод-катод - 350В.

Ток анода - 43ма

Смещение 71В.

UltraPath - без катодного конденсатора.
