9 часов назад, Кружка сказал:



Зачем было такую широкую морду делать при не больших размерах динамиков? :smile-55:

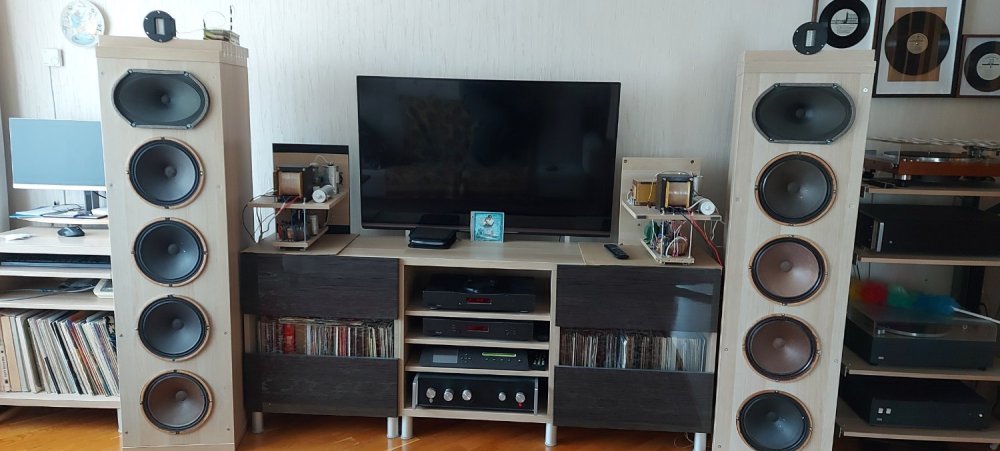

Широкая морда сделана по двум причинам.

1. Это двухполоска,  нч-сч соединены последовательно имеют общее сопротивление по постоянному току 8 ом и общую чувствительность 95 дб, что полностью позволяет состыковать с вч.

Нч-сч работают без фильтров во всю полосу, имеют плавный спад с 3500 Гц - это частота раздела, далее вч с фильтром первого порядка.

2. Ленточный вч надо расположить на равном удалении от центров нч-сч и совместить в одной плоскости излучающую ленту вч с началом катушек нч-сч.

Можно было расположить динамики и по вертикали, но это очень бы усложнило корпус.

  • Replies 573
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Dalex
Dalex

Моя прошлогодняя конструкция гибридного корректора с мс трансформатором и блоком питания в одном флаконе. Флакон - корпус от советской измериловки. Отделка корпуса - пленка. Люблю я так

germes
germes
Дядя Фёдор
Дядя Фёдор

Вильямсон в моей интерпретации

Posted Images

Dalex Proficient

Dalex

Posted
Posted
7 часов назад, Aloizio сказал:

За одно желание напилить фанеру нужно давать орден

Орден надо дать распиловщику фанеры. Все распилил, как говориться, миллиметр в миллиметр.

Ушло два листа фанеры 1500х1500. Один лист 18 мм (сам корпус), 15 мм (задняя панель, передняя панель склеена из двух заготовок по 15 мм).

  • Like (+1) 1
Dalex Proficient

Dalex

Posted
Posted

Фото процесса буду выкладывать по мере свободного времени с краткими пояснениями, если конечно это будет кому то интересно.

  • Like (+1) 1
Фломастер Local

Фломастер

Posted
Posted
54 минуты назад, Dalex сказал:



2. Ленточный вч надо расположить на равном удалении от центров нч-сч и совместить в одной плоскости излучающую ленту вч с началом катушек нч-сч.

Можно было расположить динамики и по вертикали, но это очень бы усложнило корпус.

  По  моему более правильное расположение - вертикальное. Существуют АС с разнесенными по глубине динамиками, если такую колонку расположить горизонтально,  ее баланс нарушится.

  • Thanks (+1) 1
Dalex Proficient

Dalex

Posted
Posted
56 минут назад, Фломастер сказал:

  Существуют АС с разнесенными по глубине динамиками, если такую колонку расположить горизонтально,  ее баланс нарушится.

С балансом все ОК.

Dalex Proficient

Dalex

Posted
Posted

Принципиально иная по идеологии и конструкции ас чем у меня.

Если ее расположить горизонтально, то ни чего хорошего не получиться.

Расстояние между центрами крайних динамиков почти полтора метра, а у меня 22 см.

Фломастер Local

Фломастер

Posted
Posted
1 час назад, Dalex сказал:

, а у меня 22 см.

  При расположении головок вертикально (линия), мы получаем как бы точечный источник излучения в горизонтальной плоскости (стерео панорама), тем самым повышаем разрешение в пространстве. Аналогично плохое разделение стерео каналов, дает размывания сцены.

volli Proficient

volli

Posted
Posted
13 минут назад, Фломастер сказал:

вертикально (линия),

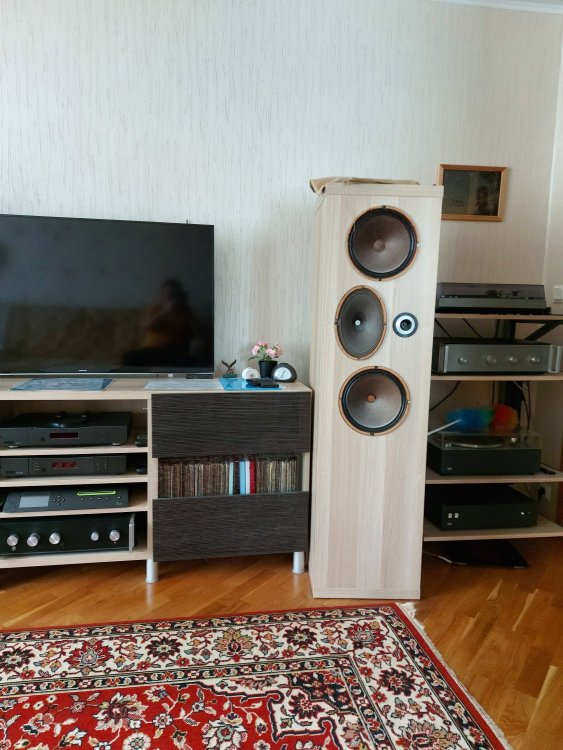

Если не подводит зрение, то здесь не "вертикаль", а "внутренний радиус", что, на мой взгляд в данном случае хорошо, а вот для "горизонтали" лучше бы подошёл "наружный радиус".(имхо)

Кружка Local

Кружка

Posted
Posted

Один из наглядных примеров подобной реализации - Focal mini Utopia.

Объём можно по вкусу. Из той же фанеры 1500мм во весь лист, вполне. И табуретки не понадобились бы.

  • Like (+1) 1
Dalex Proficient

Dalex

Posted
Posted
13 минут назад, Кружка сказал:

Один из наглядных примеров подобной реализации - Focal mini Utopia. Об’ьем можно по вкусу.

Из той же фанеры 1500мм во весь лист, вполне. И табуретки не понадобились бы.

Согласен. Такой вариант рассматривал. Но отклонил из за сложности изготовления корпуса.

А табуретки это явление временное. Подставил то что было под руками.

Dalex Proficient

Dalex

Posted
Posted
27 минут назад, Сергей А сказал:

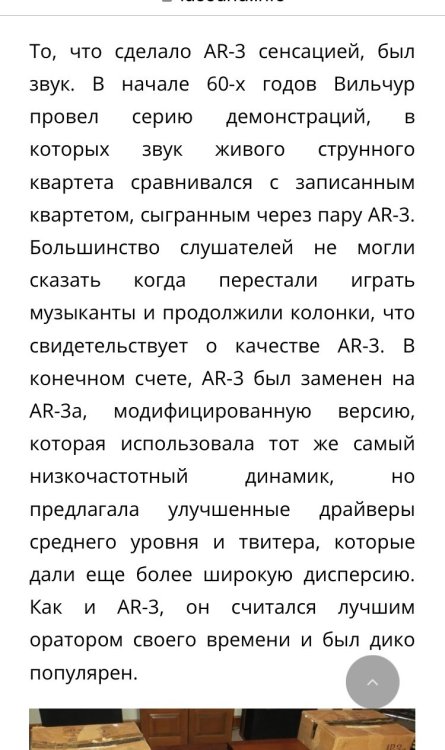

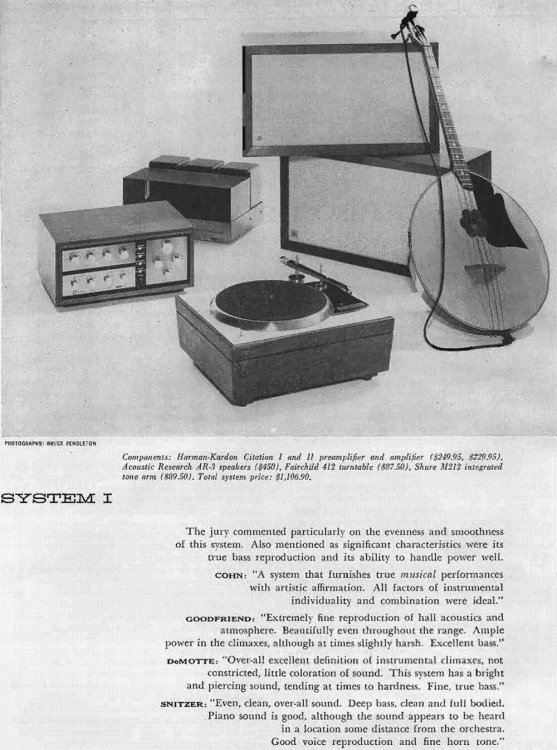

Небольшой диск из ваты ( AR3) на куполе СЧ неплохая идея , вместо пули. :)

Или пулю из нее же.

Я вообще то не понял о чем Ваши два поста.

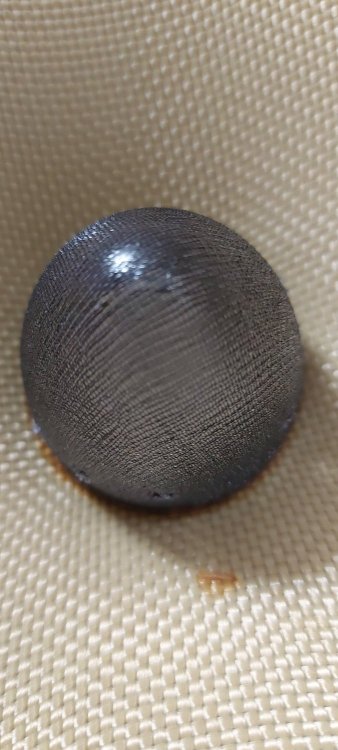

А под пулей у меня войлочный пятак.

А на фланце, который по верх магнитов, медная шайба. Да еще куча всяких прибамбасов.

Динамики то полностью ручной работы, не считая корзин и центрирующих шайб.

Так что, почитав про Фокал, пришел к выводу, что он за свои килобаксы остался далеко позади.

Но это не относиться к дизайну и самому оформлению.

Мне так не сделать на полупроизводственной базе.

Dalex Proficient

Dalex

Posted
Posted

А вообще, если смотреть на Фокал, то они очень далеко разнесли два "нч-сч" динамика и это очень плохо.

Подумайте.

У меня динамики "нч-сч" расположены как можно ближе друг к другу и это не влияет на, как писали выше товарищ Фломастер, "дает размывания сцены".

А вот Фокал как раз ее и размоет.

Russ3000 Local

Russ3000

Posted
Posted

У меня примерно такие же ящики под НЧ ФИ 120л, думаю обтянуть дерматином на вате, как раньше двери обтягивали, гвоздиками с медными шляпками...  Для ленточника полагаю выточить типа амфоры из дерева с конусным хвостовиком и водрузить на верх.

Dalex Proficient

Dalex

Posted
Posted
1 час назад, Сергей А сказал:

В Фокальн известная схема : Д-Апполито , вместе в фильтрами видимо для этой схемы используемыми.

А можно поподробнее.

Приведите первоисточник.
