39 минут назад, Xрюн222 сказал:

С позиций 70 летней давности - ничем не лучше усилителя из набора Heathkit,  например, под те же 6L6, спаянного аккуратным радиолюбителем тех лет, попадался когда то такой W3m, с ебея закупленный, практически - загляденье!!!

То бишь, рядовое нормальное качественное изделие. Но, разумеется, для дня сегодняшнего - нереальное, космическое, недостижимое простыми смертными качество!!!

Я же не про киты, про сравнение с промышленным. Сейчас старается Лебен красиво монтаж делать, но так не получается у них.

  • Hmm... (-1) 1
  • Replies 137
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

W_L
W_L

Когда-то собранный УНЧ на 6Н9С и 6П7С, в компактном корпусе, и по итогу начало полной пересборки его же в новом исполнении, вероятнее всего в дальнейшем попробую сделать похожий УНЧ в таком же корпусе

AlexKorotov
AlexKorotov

Что сам сделал, то и красиво... Т.к. тема ламповая - то последнее мое ламповое, это усилитель для статиков. Монтаж там очень плотный, потому блоки...  Да, ПТМН и ФТ! Все детали для монтажа н

Meshochnik
Meshochnik

Можно влезу со своим немытым р... Однотакт, делал 6 лет назад:

Posted Images

sova Local

sova

Posted
  • Author
Posted
В 22.07.2023 в 08:44, alex2203 сказал:

Да на разные каналы, разные конденсаторы. Пытался отслушать, но с моим слухом разницы не заметил.

китайское все до единого убрать, немецкое  и наше 50-х годов поставить. Разницу начнете замечать

  • 4 weeks later...
BAA Master

BAA

Posted
Posted
On 2/13/2024 at 4:04 AM, VTver said:

но поразила резисторная сборка

Если надо на 10-20Вт, то как еще? Вполне себе решение. CADDОCK-и покупать - так они и там не в ассортименте, нужной величины не найдешь и к ним радиатор надо - а тут, хоть верхние и страдают, но выглядит нормально.

  • 1 month later...
Xрюн222 Mentor

Xрюн222

Posted
Posted

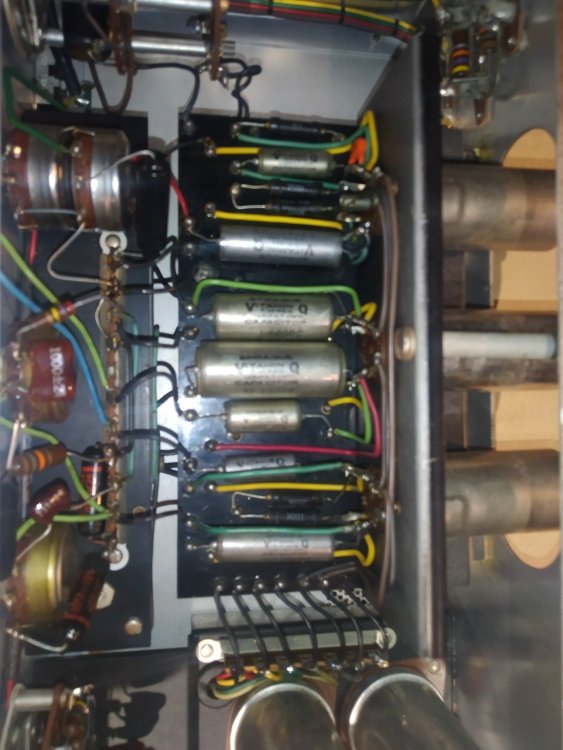

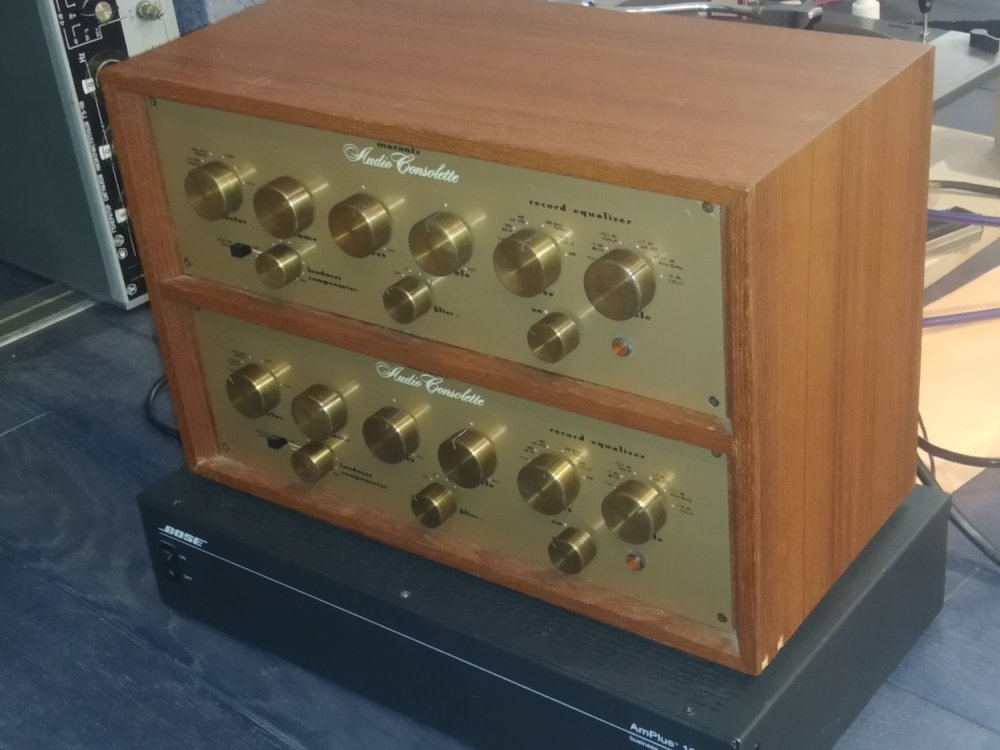

Попался случайно легендарный Маранц Консолетте модел 1. Лампы + монтажная пластина с деталями установлены на "виброплате", закреплённой к шасси через резинки (требующие восстановления, в данном случае, всё таки 70 лет машинке). IMG_20240413_220839.thumb.jpg.0c777abd4d916e5e204d9d1282aa80a2.jpg


  • Like (+1) 3
  • Thanks (+1) 1
S.Laptev Mentor

S.Laptev

Posted
Posted

Просто невероятная, недостижимая теперь круть, и нужно было всегда искать два одинаковых экземпляра!

Xрюн222 Mentor

Xрюн222

Posted
Posted

 Думаю, что тут "подобранная пара",  коли в фирменной корзине. Тут возник такой вопрос - а были ли они с фабрики с такими слишком замечательными резисторами и конденсаторами?... Или уже менялось лет 30 ...50 тому назад?... В общем и целом оно всё вполне "на ходу", в первом приближении и на слух. РИАА в, т.ч., атслушали на скорую руку, хотя, ввиду наличия селенов, надо было бы погреть минимум минут 40...час, конечно, до стабилизации характера звучания.

S.Laptev Mentor

S.Laptev

Posted
Posted
37 минут назад, Xрюн222 сказал:

 Думаю, что тут "подобранная пара",  коли в фирменной корзине. Тут возник такой вопрос - а были ли они с фабрики с такими слишком замечательными резисторами и конденсаторами?... Или уже менялось лет 30 ...50 тому назад?... В общем и целом оно всё вполне "на ходу", в первом приближении и на слух. РИАА в, т.ч., атслушали на скорую руку, хотя, ввиду наличия селенов, надо было бы погреть минимум минут 40...час, конечно, до стабилизации характера звучания.

Конечно же "подобранную" пару подобрали много позже из разрозненных, но одинаковых и с близкими номерами моно корректоров. Тогда же облачили и в новый стерео макинтош.

Xрюн222 Mentor

Xрюн222

Posted
Posted

По слухам, непроверенным, от счастливого(полагаю!) владельца, это, типа, после японского дедушки, усопшего, распродавалось... Как то так... Так что история, по сути, неизвестна... Что касается меня,  таких "шашек" не только давненько уже "в руках не держал", но и не видел/не слышал ни у кого.

S.Laptev Mentor

S.Laptev

Posted
Posted

Да, скорее всего японцы, там номер 1 они, там и поженили и первый раз восстановили, в 80-90-е, наверное. Там изначально не было витамин кю, были полосатики, витаминки долго выпускались, на новые меняли, поэтому всё и работает сразу нормально. Для меня номер 1 это Фишер, конечно, моно корректора мог купить только в нулевые, теперь это только очень богатые могут поволить себе, а для бедноты... поэтому только стерео.

Xрюн222 Mentor

Xрюн222

Posted
Posted

Фишер какой? Они же разные бывают. У меня, в осн.,опыт с 80С. Их штук не менее 5 попадалось. В т.ч. парой в аналогичном кармане. В своё время 80С/90С, парой или два поштучно, были ощутимо дешевле, чем, скажем, Маранц 7 пресловутый. А уж Фишер под видом Heathkit PA-2, у Ф. это 50С, так и тем более. Разве что без своего БП.

Xрюн222 Mentor

Xрюн222

Posted
Posted
1 час назад, S.Laptev сказал:

Без публичных обозначений номеров, самый ранний и стерео и он пред.

Ок, поня тно, о каком речь, пока в руках не довелось подержать и услышать, но никто не застрахован от таких неожиданностей.

" Будете приходить ко мне на приём, на улицу Кой-кого"(С). :smile-03:

Михаил SM Local

Михаил SM

Posted
Posted
10 часов назад, Xрюн222 сказал:

Попался случайно легендарный Маранц Консолетте модел 1. Лампы + монтажная пластина с деталями установлены на "виброплате", закреплённой к шасси через резинки (требующие восстановления, в данном случае, всё таки 70 лет машинке). IMG_20240413_220839.thumb.jpg.0c777abd4d916e5e204d9d1282aa80a2.jpg


Обычно смотрят по ""статусу пайки -  старая пайка имеет всегда специфический вид , новые часто блестят , но если не аутентичным припоем перепаивали , тогда будет практически не отличимо.  А так -  хороший набор того ""аудиобуфета,, сорри -  Ален брадли , Витамины , потенциометры похоже CosmoS (tokyo) ; вот они реально запредельно качественные в плане тембров и музыки .  Электролиты , если им 70 лет , скорее ""кирдык"" , но ставят ремкомплект -  с виду аутентичные , но я бы поставил золотые ROE - по ясности они блек гейтам не уступают .

Xрюн222 Mentor

Xрюн222

Posted
Posted

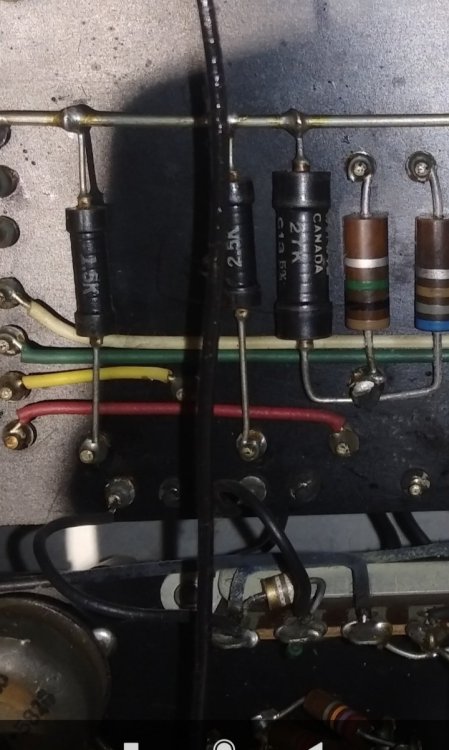

С "витаминами" дело странное, наверняка меняные, обычно полосатые стоят, как у всех. Но пайки их сильно возрастные, точно. Резисторы в ответственных местах стоят Welwyn, штатно (!), 18 шт согласно описанию, в менее ответственных - АВ, регуляторы, разумеется, АВ (какой-такой "Космос" в 1955 г?) , кстати, практически не шуршат, ещё интересно - разводка от входных гнёзд до переключателя и далее на вход - НЕ(!)экранированными проводами! И не фонит. Электролиты явно родные, если кирдык и имеет место, то процентов на 20-30,не более, на слух явных проблем не слышно. Уточним позже поточнее.




Михаил SM Local

Михаил SM

Posted
Posted
9 часов назад, юрий робертович сказал:

Приставка Нота тоже



mrb0895 Нота_008.png

mrb0895 Нота_019.gif

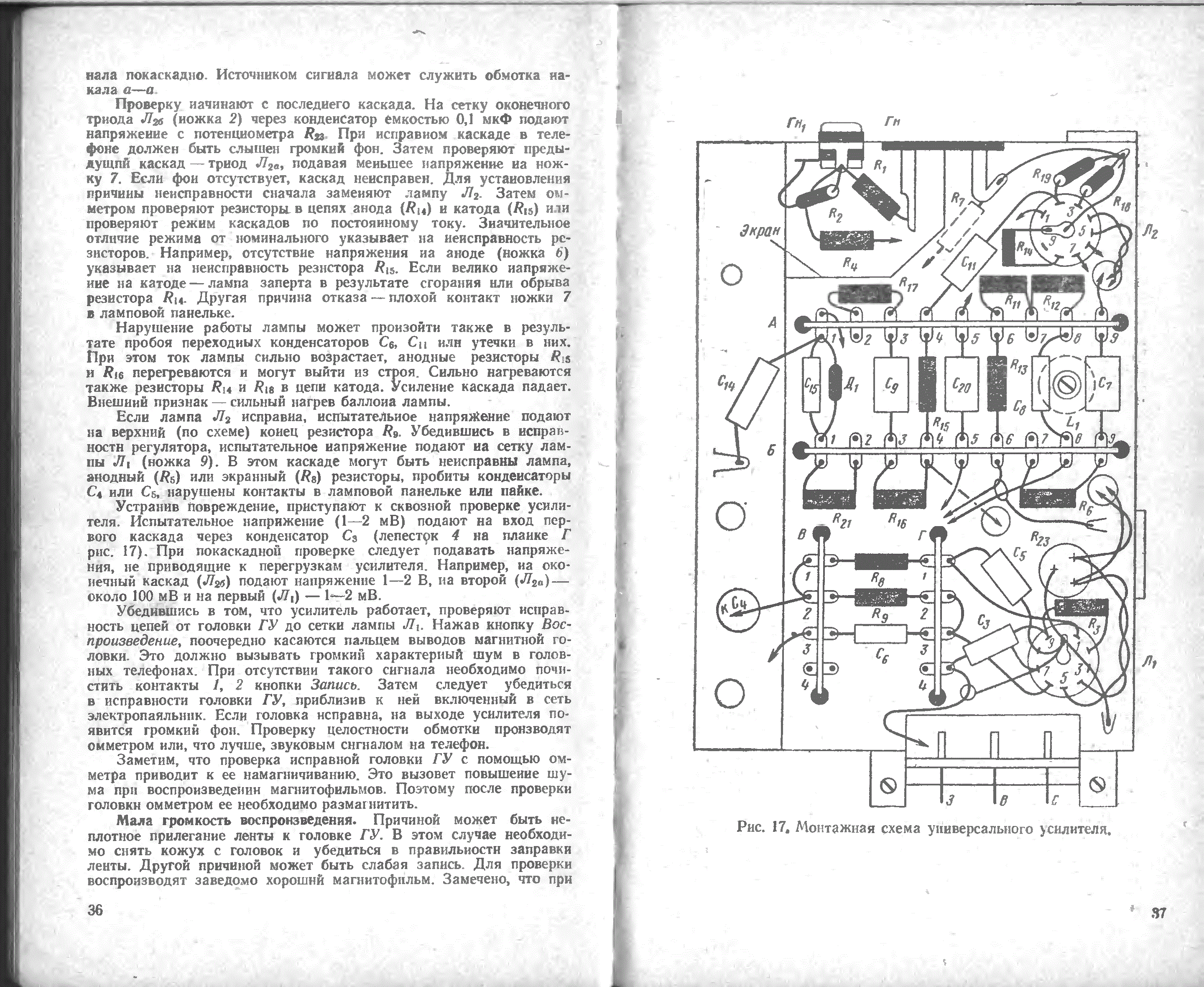

Монтаж , понятно , на панелях -ламелях , и что характерно , в том же аналогичном раскладе в М-5 Телефункен (студ. магнитофон начала 60-х) монтаж аналогичный , но детали ни одна не контактировали своими выводами с другими  - только через паечку и ламелечку... , в Ноте почти аналогично .

Но вот полёт той мысли , когда с выхода каскада 6н1п через 0,1мкф и далее делитель 200к /20к , на ""линейный выход"" , уже голой наукой вряд ли кто объяснит.  Это для справки , К  передачи = 0,09 .

Михаил SM Local

Михаил SM

Posted
Posted
8 минут назад, Xрюн222 сказал:

С "витаминами" дело странное, наверняка меняные, обычно полосатые стоят, как у всех. Но пайки их сильно возрастные, точно. Резисторы в ответственных местах стоят Welwyn, штатно (!), 18 шт согласно описанию, в менее ответственных - АВ, регуляторы, разумеется, АВ (какой-такой "Космос" в 1955 г?) , кстати, практически не шуршат, ещё интересно - разводка от входных гнёзд до переключателя и далее на вход - НЕ(!)экранированными проводами! И не фонит. Электролиты явно родные, если кирдык и имеет место, то процентов на 20-30,не более, на слух явных проблем не слышно. Уточним позже поточнее.




Лекбез , как правильно надо паять .:cc:

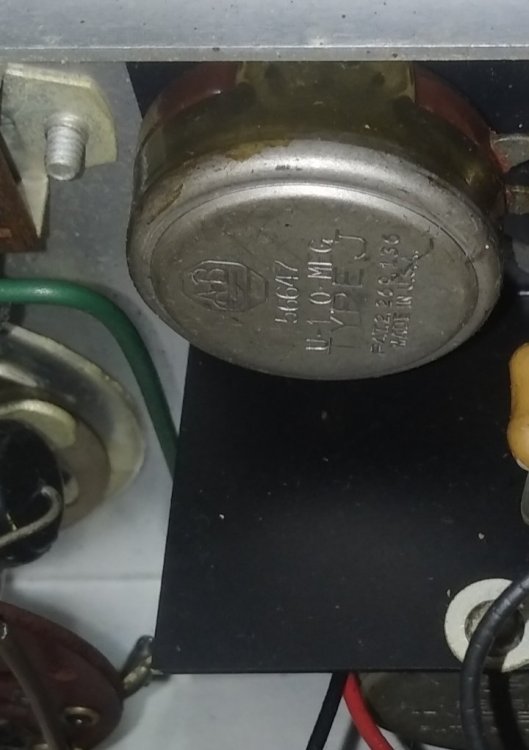

Потенциометры Космос одни из топовых вообще в этом аудиомире , не хуже АЛПС -ов рк50 тех же . Я бы проверил реальные мощности  рассеивания на 1вт АБ , что-то потемнели ребята ... . Спраги электролиты  , если сухие(сухой электролит)  , то им время не указ , но параметры должны быть в норме .

Xрюн222 Mentor

Xрюн222

Posted
Posted

Конечно, всё проверим, всё измерим, и АЧХи, и прямоугольник посмотрим, и тп и тд. Но, крайне аккуратно, всё должно оставаться предельно возможно аутентично, разумеется. Что, как правило, противоречит требованиям функциональности.

Xрюн222 Mentor

Xрюн222

Posted
Posted
14 часов назад, Михаил SM сказал:
14 часов назад, Михаил SM сказал:

  Hо вот полёт той мысли , когда с выхода каскада 6н1п через 0,1мкф и далее делитель 200к /20к , на ""линейный выход"" , уже голой наукой вряд ли кто объяснит.  Это для справки , К  передачи = 0,09 .



Просто "тогда время такое было".Типовое решение вполне.


Михаил SM Local

Михаил SM

Posted
Posted
27 минут назад, Xрюн222 сказал:

Просто "тогда время такое было".Типовое решение вполне.

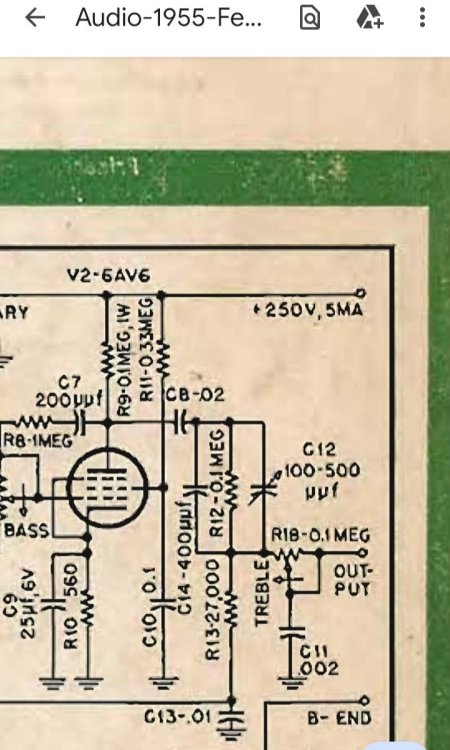

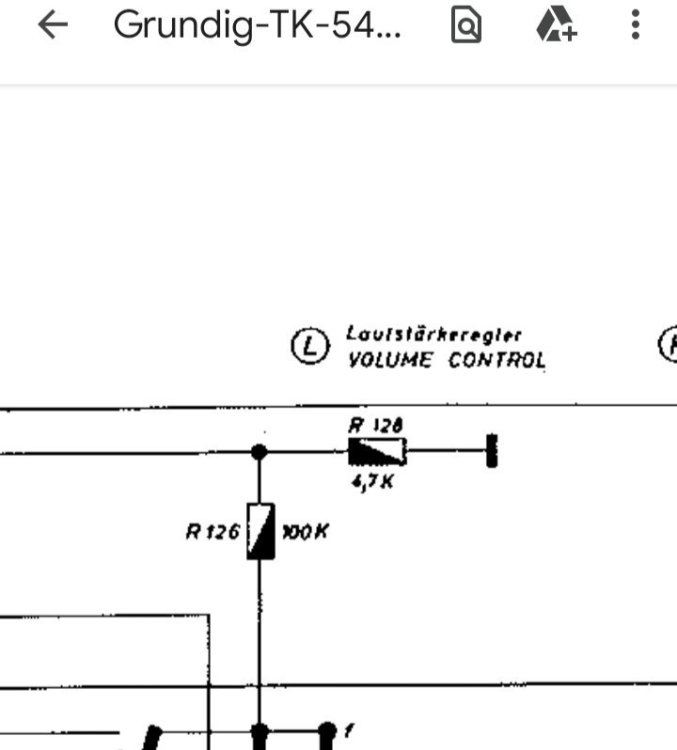

Время ныне сильно иное , чем ранее .  Раньше аудио формировало звучание на уют и релакс , токовый выход неплох в этом контексте . Но современное понимание звука -  скорость, драйв , панчь и брильянс .., н.да.  Ничего , что такого звука в природе не существует , люди создали СВОЮ ЗВУК и под него уже всё иное - и схемы , и концепции .

Xрюн222 Mentor

Xрюн222

Posted
Posted

Вроде и тогда уже была ручка на некоторых АС - "Brilliance - no brilliance"...

Кстати, если мы посмотрим схему Маранц модел 1,то увидим между каскадами делитель 360к/15 к... :smile-57:Если "Loudness" в нуле стоит.
