1 hour ago, юрий робертович said:

обеспечивает "мягкое ограничение", как в ламповых усилителях.

Пальцем покажите, пожалуйста, какой именно элемент делает заявляемое.

  • Like (+1) 1
Posted

Это из анекдота, про моряков. Про зюйд и вест.
Поясните принцип ограничения, пожалуйста.
Никакого подкола, пардоньте.

  • Like (+1) 1
  • 1 month later...
Posted

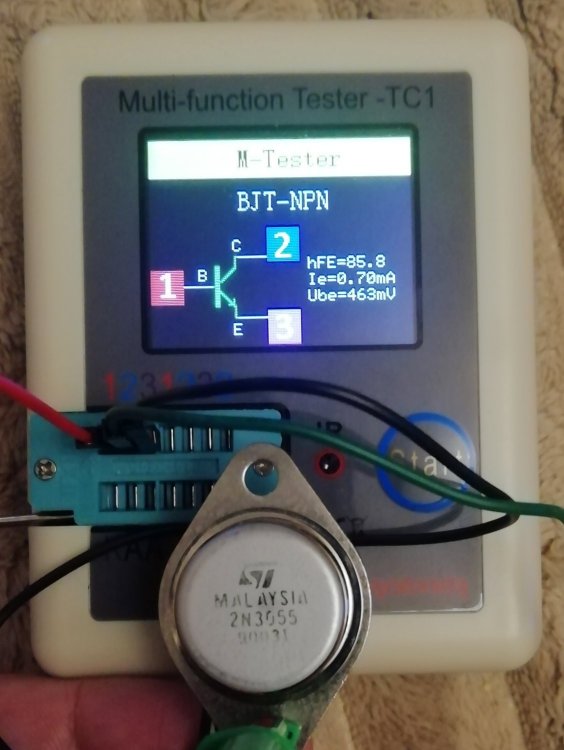

Добрый всем вечер! Решил собрать усилитель JLH 2003, купил платы на али 2-канальный односторонний стерео усилитель мощности класса А JLH2003, чистая печатная плата 22 Вт + 22 Вт | AliExpress, а на Авито купил транзисторы ST 2N3055. Сделал замеры, фото прилагаю, все транзисторы показывают примерно одинаковый результат, hFE у них в среднем 85, а в даташите транзистора написано от 20 до 70. Что это, отбраковка или подделка? И самое главное, можно ли их ставить в эту схему, какие могут быть последствия?


Posted
3 минуты назад, chiort сказал:

Добрый всем вечер! Решил собрать усилитель JLH 2003, купил платы на али 2-канальный односторонний стерео усилитель мощности класса А JLH2003, чистая печатная плата 22 Вт + 22 Вт | AliExpress, а на Авито купил транзисторы ST 2N3055. Сделал замеры, фото прилагаю, все транзисторы показывают примерно одинаковый результат, hFE у них в среднем 85, а в даташите транзистора написано от 20 до 70. Что это, отбраковка или подделка? И самое главное, можно ли их ставить в эту схему, какие могут быть последствия?



Надежней наши КТ купить

Posted
8 минут назад, sova сказал:

Надежней наши КТ купить

А есть аналог 2N3055 или не обязательно в точности по параметрам заменять?

Posted

Вроде уже давно собственно 3055 в ассортименте было найти проще и лучше, чем что либо иное, заменяющее :) Если предположить, что 3055  тут в принципе "на своём месте". Но это другая история уже. Результаты измерения hfe разными приборами имеют право отличаться весьма сильно, и их не стоит принимать слишком близко к сердцу...

Posted

Если у нас шайба вольфрамовая, то у оригинала похоже сразу на медь а потом на коваровый корпус.
Про так называемый ST - печалька. Если в точности не знать как выглядит оригинал - то брать на 1 больше и при несоответствии продавцу взад. Хотя нормальные уже давно срок дают, на возврат. Явно падения/емкости не совпадают.

Posted
12 часов назад, chiort сказал:

А есть аналог 2N3055 или не обязательно в точности по параметрам заменять?

КТ 908 , Кт 803  По параметрам не обязательно в точности.




Posted

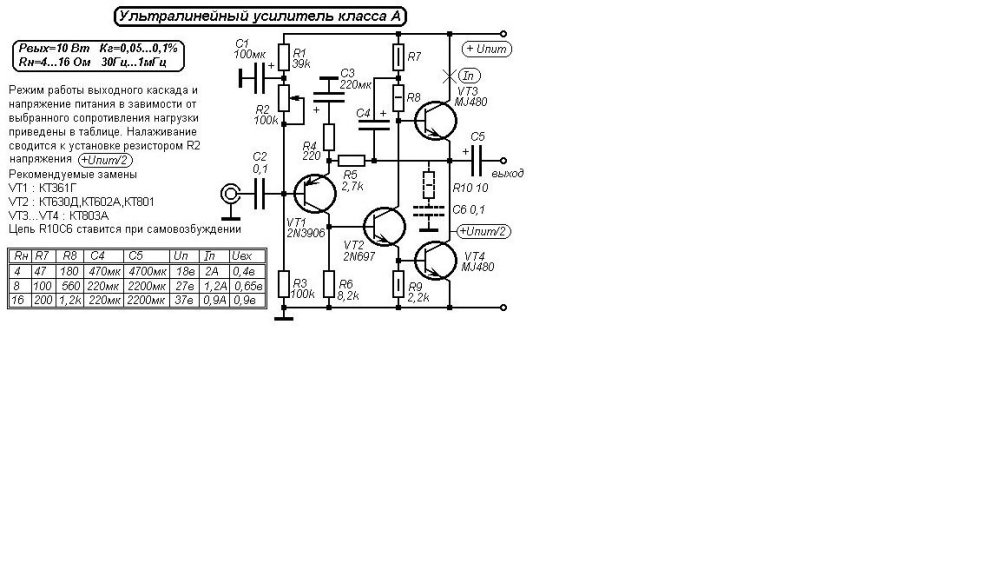

У кт903 даже баса нормального нет,лёгкий как ветерок...,почему мне невдомёк.В том веке их много имел и пожёг столько же..:smile-01:. С днём водителя ребзя!:smile-59:

Posted
1 час назад, юрий робертович сказал:

На 2т903б делал многократно, с 1982-2000 годах

Я не многократно, но делал Худа на параллельных 903 и 803 по два на плечо,  прёт аки танк.
