Хороший у вас в программе трансформатор, приведенное 100 Ом при 600в на каждой вторичке и токе нагрузки 150мА. Может потому несовместимость с 5ц3с?

Posted
10 минут назад, lewis сказал:

P.S.: с точки зрения программы 5U4G и 600В не совместимы :smile-11:



Как, впрочем, и Танго с 600-ми вольтами в реальной жизни несовместимы и конечно с 5Ц3С и даже с 5U4G.

  • Like (+1) 1
Posted
2 минуты назад, Алексей сказал:

Хороший у вас в программе трансформатор, приведенное 100 Ом

100 Ом поставил также как и в ВАХ 5R4, для корректного сравнения результата.

Posted

Ну а теперь добавить приведенного так, чтобы макс ток был не более 750мА, а не 950мА и посмотреть, что получится с приведенным сопротивлением транса и выходным напряжением;)

Posted
3 минуты назад, Алексей сказал:

Ну а теперь добавить приведенного так, чтобы макс ток был не более 750мА, а не 950мА и посмотреть, что получится с приведенным сопротивлением транса и выходным напряжением;)

Это уже без меня :smile-44: . К исходному вопросу, это не имеет отношения).

Posted

Ну раз вы рядом с компом, может посодействуете ради общего блага? Делов то, одну цифру несколько раз поменять. Интересно будет.

Posted
1 минуту назад, Алексей сказал:

Ну раз вы рядом с компом, может посодействуете ради общего блага? Делов то, одну цифру несколько раз поменять. Интересно будет.

Давайте завтра, у нас уже за полночь. И глаза закрываются и голова плохо соображает.

Posted
9 часов назад, Алексей сказал:

а теперь добавить приведенного так, чтобы макс ток был не более 750мА, а не 950мА и посмотреть, что получится с приведенным сопротивлением транса и выходным напряжением

Как-то так. Нагрузку изменил для сохранения тока в 150мА.

Программка продолжает ругаться на 600В и 5U4G :smile-59:


Posted

Надо подправить файл, rectifiers.txt, добавить строчку с новым кеном 5ц3с, у которого piv 1700в, остальные данные взять от 5u4g, тогда перестанет ругаться.



Posted
10 минут назад, Алексей сказал:

Надо подправить файл, rectifiers.txt, добавить строчку с новым кеном 5ц3с

Я так не умею :smile-06:

11 минут назад, Алексей сказал:

piv 1700в, остальные данные взять от 5u4g, тогда перестанет ругаться.

Исправил 1550В в строке 5U4G на 1700. Ругается, зараза...

Posted

По крайней мере, имеется практический опыт нескольких десятилетий, с учетом некоторого уточнения. В схеме, от "реального железа", совершенно высоконадежного, о которой спрашивалось, применяется Г-фильтр после выпрямителя.

Posted

Неплохое уточнение, от чего-то так и подумал. Тогда всё еще интереснее, вопрос об акт сопр обмоток тр-ра и дросселя для получения 500в на выходе под нагрузкой 150мА. Будем дальше симулятор шевелить.

  • Hmm... (-1) 1
Posted
58 минут назад, Алексей сказал:

Раз Никита Сергеевич говорит, что можно использовать 5ц3с при 600в с трансформатора, значит можно.

Никому не в обиду, просто вспомнилось :smile-03: :

"Товарищ прапорщик, а правда что крокодилы летают? -Конечно же нет!  - А вот товарищ полковник говорит что летают,  - Ну, вообще-то они летают..., только так нызенько-нызенько..."

В конце концов, если говорить буквально о 5Ц3С- почему бы и нет. Их много и цена рупь за пучёк.

А если какой U52/54..., я бы, чес слово, поостергся.

Posted

Здесь на форуме скорее актуален тот анекдот про прапорщика, где про 90 градусов и 100....Вполне допускаю, что какие-то экземпляры могут сразу самоуничтожиться, в связи с естественным процентом брака. Или б/у сильно. В упомянутом проекте точно НЕ планируется применение U52/54 , но не исключено PV200/600 или 1000,где второе число как раз о напряженнии. Которые мало чем по размерам ЭС отличаются от 5ц3с и у которых всё отличие 1000 вольтного от 600 в наличии рожков для 1000 вольтного.

Posted
14 часов назад, Алексей сказал:

Хороший у вас в программе трансформатор, приведенное 100 Ом при 600в на каждой вторичке и токе нагрузки 150мА. Может потому несовместимость с 5ц3с?

Танго, наверное.

У них у самых мощных - 450в с отводом от 400в, поменьше который - 400в отвод от 360в это для 300В

Для 2А3 и 6С4С и 6L6 6П3С - 320в отвод от 280в

Других нет и быть не может!

2 часа назад, Алексей сказал:

Надо подправить файл, rectifiers.txt, добавить строчку с новым кеном 5ц3с, у которого piv 1700в, остальные данные взять от 5u4g, тогда перестанет ругаться.

А они разве не аналоги по теории? Ну замена 1 к 1?

1 час назад, Алексей сказал:

У меня не ругается;)

Раз Никита Сергеевич говорит, что можно использовать 5ц3с при 600в с трансформатора, значит можно.


И вы говорите.

Тут с трансформатора.

14 часов назад, Алексей сказал:

А разьве для 5ц3с приведенное на половинку в 100 Ом норм да еще и при 600в? Какой там пусковой ток будет, если 2с до нуля убрать?

Это Танго трансформатор, наверняка.

А тут на половинку или на всю?

Одну тему закрыли с полной тех. ахинеей, осталось эту и про почтенного дедушку разработчика, ака Кинга!

Posted

Кстати, мы так и не узнали - в каких промышленных блоках г807 были включены триодом и при этом ломались часто, мешками и пачками... После этого, вероятно, и ту тему можно закрыть.

Posted
17 минут назад, юрий робертович сказал:

Считай и 5R4, 5АR4 не найти, голимый Китай

Навалом ещё, 5R4 как раз и ставят под самую мощную тангу, иначе никак, а 5АR4 из другой совсем оперы, она низЕнько играет, на 6П14П больше, это 5Ц4С скорее. Не то вкинули опять.

5 минут назад, BAA сказал:

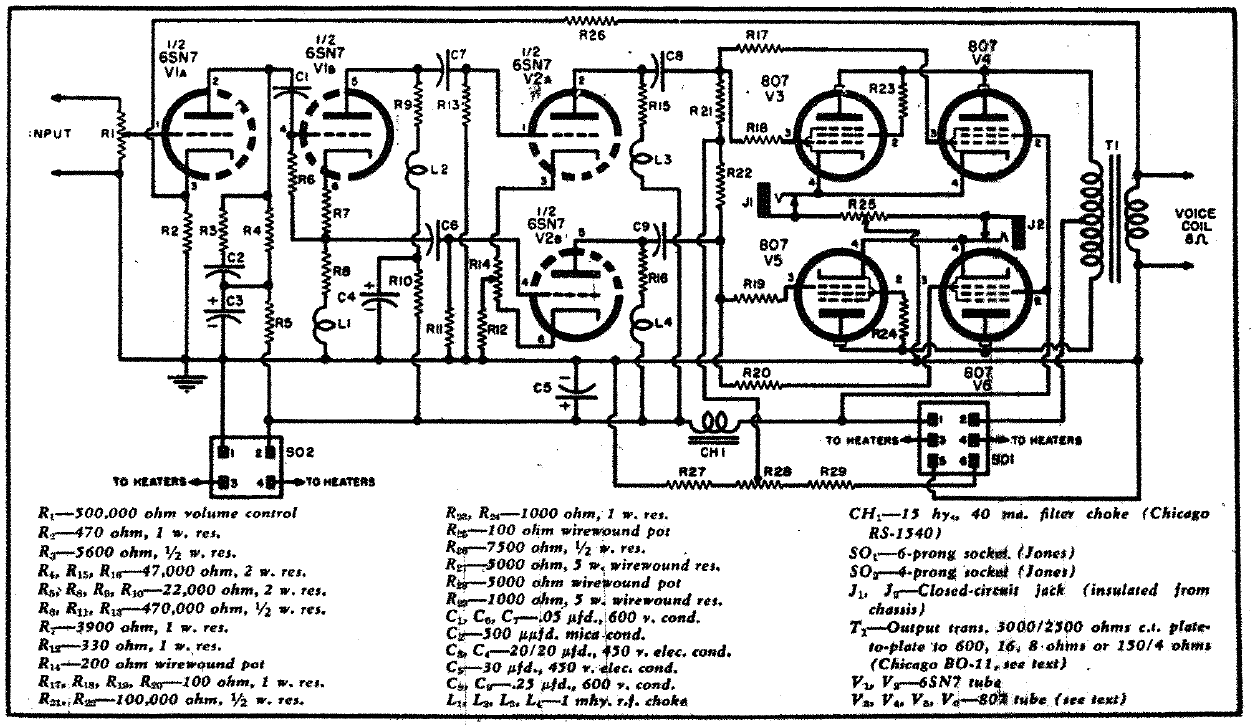

screenshot-3_25_2018-10_14_05-am-png.670829

Псевдо Вильямсон, опять не по теме, зачем тут?

Posted

5AR4 это ZG34, на 250 ма, в Онгаках на них мост анодного выпрямителя, по 4 шт. в моноблок :smile-07: Причём новодел либо пробивает сразу, либо очень скоро

Posted
5 минут назад, Xрюн222 сказал:

5AR4 это ZG34, на 250 ма, в Онгаках на них мост анодного выпрямителя, по 4 шт. в моноблок :smile-07:

Я и говорю, что из другой оперы, косвеннонакальная, GZ34, ключевое слово мост, 5Ц4С пойдёт в самодельную Окунаку.

Онгаку усилитель мощности в одном корпусе, не моноблок, да, бомба, рвёт всё, но тут не по теме.

Posted
26 minutes ago, S.Laptev said:

Псевдо Вильямсон, опять не по теме, зачем тут?

Вы модератор?

7 minutes ago, S.Laptev said:

Я и говорю, что из другой оперы, косвеннонакальная, GZ34, ключевое слово мост, 5Ц4С пойдёт в самодельную Окунаку.

Примерно так-же как вакуум к селену.
