Селеновые выпрямители

Normann

By Normann
in Power supply

 Share

Recommended Posts

Normann Local

Normann

Posted
Posted

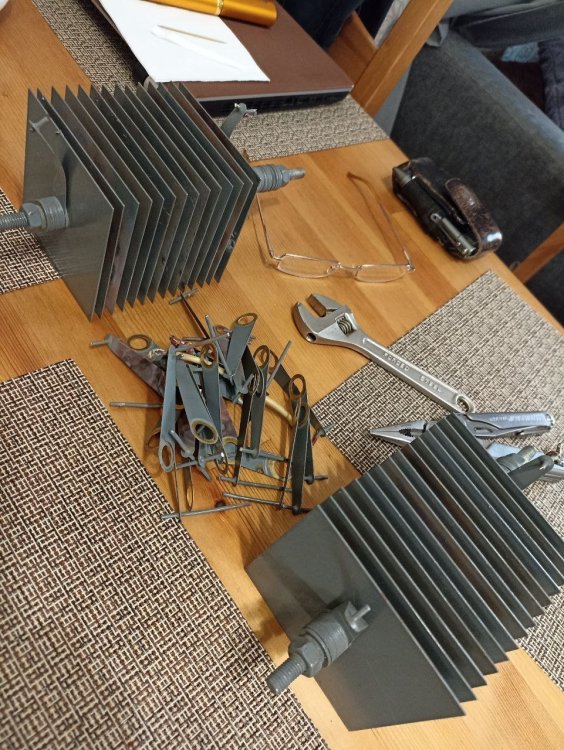

Собрал сегодня пару небольших столбиков для бестрансформаторного БП подмагничивания ~280V/1,2A. Будет функция переключения - кенотрон/селен/ртутный газотрон. C кенотронами и газотронами в этом месте всё понятно, а мощный селен ещё на подмагничивание не ставил, только в других местах трудится....


  • Like (+1) 5
  • Replies 164
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Михаил SM
Михаил SM

У меня было тоже удивление , БП высокого +950в для ГМ70 , удвоитель напряжения на кенотронах 5R4WGA , в штатном виде -  электролиты до дросселя - последовательно две группы 330мкф и после дросселя -

Normann
Normann

Собрал сегодня пару небольших столбиков для бестрансформаторного БП подмагничивания ~280V/1,2A. Будет функция переключения - кенотрон/селен/ртутный газотрон. C кенотронами и газотронами в этом месте в

Normann
Normann

Юрий, тема вообще-то конкретно про селен. Если у Вас есть, что сказать по теме - отлично! Если нет, то я промолчал-бы )))

Posted Images

DSH Collaborator

DSH

Posted
Posted

У АЛБ в низковольтном варианте FC селен стоял, 30-амперный насколько помню, хорошо играло.

Normann Local

Normann

Posted
  • Author
Posted
10 часов назад, DSH сказал:

У АЛБ в низковольтном варианте FC селен стоял, 30-амперный насколько помню, хорошо играло.

АЛБ - кто это?

  • Like (+1) 1
alss Local

alss

Posted
Posted

Ставлю из Кинап 90У-2 селен на накал входных каскадов фонокорректоров - во-первых, это красиво...

  • Like (+1) 2
  • Smile 1
Normann Local

Normann

Posted
  • Author
Posted
4 часа назад, юрий робертович сказал:

CREE CSD20060, и никаких селенов. Выбросил авс-80-260 к е. маме давно.

Юрий, тема вообще-то конкретно про селен. Если у Вас есть, что сказать по теме - отлично! Если нет, то я промолчал-бы )))

  • Like (+1) 5
Normann Local

Normann

Posted
  • Author
Posted
5 часов назад, S.Laptev сказал:

Александр Львович Балаев.

IMG_9196.jpg.01642e7e5f2ed9a233689f1e8625496b.JPG.87a35f17c3067b4f0a827a3ae63d62a2.thumb.JPG.5ba49c1531cfbafb5d83fe79ce39f839.JPG

Понял. Спасибо. Когда-то  в прошлой жизни однажды с ним по телефону пообщались... Лично не знаком, мнения нет.

S.Laptev Newbie

S.Laptev

Posted
Posted
3 часа назад, Normann сказал:

Понял. Спасибо. Когда-то  в прошлой жизни однажды с ним по телефону пообщались... Лично не знаком, мнения нет.

Там, Сергей, ещё раза два всё сменилось, говорят, Подмагничивание присутствует.

  • Like (+1) 1
sova Local

sova

Posted
Posted
1 час назад, DSH сказал:

В послеселеновую эпоху бывал, на тунгарах подмагничивание было.

В пред селеновую видимо? Тунгары начиная с  20х годов широко,  например в зарядке аккумов, для авто,  применяли.

  • 2 weeks later...
Normann Local

Normann

Posted
  • Author
Posted

Перевёл сегодня на селеновое выпрямление две оставшихся цифровых питающих линии, +5В и -5В. В качестве донора использовал старенький столб АВС 51 года с 40мм шайбами. Разобрал его и сделал два выпрямителя по две шайбы (с запасом по напряжению, пусть будет). Ранее дам стояли германиевые диоды ТФК. С утра гоняю систему, грею и формирую выпрямители. Полёт нормальный! Жаль, что селен так недооценен в среде любителей-самодельщиков. Звучит очень здорово. На втором месте у меня после кенотронов. Теперь в моей системе используется только три типа выпрямителей: кенотроны, ртутный газотрон и селеновые.

  • Like (+1) 4
DSH Collaborator

DSH

Posted
Posted

Не раз делал из медной фольги аудио назначения новые выводы  в селеновых выпрямителях вместо старых железных, после этого ну совсем здорово.

  • Like (+1) 2
Normann Local

Normann

Posted
  • Author
Posted
Только что, DSH сказал:

Не раз делал из медной фольги аудио назначения новые выводы  в селеновых выпрямителях вместо старых железных, после этого ну совсем здорово.

У меня латунные выводы сейчас. Латунные оставил потому, что пружинные катодные шайбы тоже из такого материала. Больший вопрос всегда вызывали стальные шайбы между пластинами. Пробовал менять их на медные втулки, нарезал из трубок. Если ток не большой, то можно вообще их убрать, тепловыделение не велико.

DSH Collaborator

DSH

Posted
Posted

На проставочные стальные шайбы делал П-образные скобы из этой же фольги. Медяху на местах механического контакта лудил хорошим припоем.

  • Like (+1) 2
DSH Collaborator

DSH

Posted
Posted
12 часов назад, Normann сказал:

Перевёл сегодня на селеновое выпрямление две оставшихся цифровых питающих линии, +5В и -5В. В качестве донора использовал старенький столб АВС 51 года с 40мм шайбами. Разобрал его и сделал два выпрямителя по две шайбы (с запасом по напряжению, пусть будет). Ранее дам стояли германиевые диоды ТФК. С утра гоняю систему, грею и формирую выпрямители. Полёт нормальный! Жаль, что селен так недооценен в среде любителей-самодельщиков. Звучит очень здорово. На втором месте у меня после кенотронов. Теперь в моей системе используется только три типа выпрямителей: кенотроны, ртутный газотрон и селеновые.

Сергей, тут есть поле для экспериментов. В одни и те же времена выпускали селеновые шайбы из разных материалов, к примеру Сименс - стальные, AEG - алюминиевые. Сам использую Сименс стальные. При прозвонке тестером алюминиевые показывают большее сопротивление.

Xрюн222 Mentor

Xрюн222

Posted
Posted

Есть разные, технологически, по направлению основной проводимости, допустимым токам и обр.напряжениям. Возможно, есть смысл посмотреть книжку Геллера И. Х. "Селеновые выпрямители", там описано, какие они бывают.

  • Thanks (+1) 1
Normann Local

Normann

Posted
  • Author
Posted
В 05.07.2023 в 07:07, DSH сказал:

На проставочные стальные шайбы делал П-образные скобы из этой же фольги. Медяху на местах механического контакта лудил хорошим припоем.

Попробую медную фольгу обернуть. Но прежде металл.шайбы уберу, а вместо них поставлю текстолитовые.

DSH Collaborator

DSH

Posted
Posted

Фольга была толщиной 0,07 мм от америкосовского дросселя для фильтров колонок. Делаешь полоску чуть шире диаметра шайбы, загибаешь конец, закладываешь шайбу и прожимаешь между резинками (брал обрезки вакуумной резины, можно ластики применить), шайба аккуратно обформовывается фольгой.

  • Like (+1) 2
Normann Local

Normann

Posted
  • Author
Posted

Да, понял твою мысль. У меня фольга разная есть по толщине. Поэкспериментирую через недельку, когда вернусь с работы.



  • 3 months later...
Normann Local

Normann

Posted
  • Author
Posted

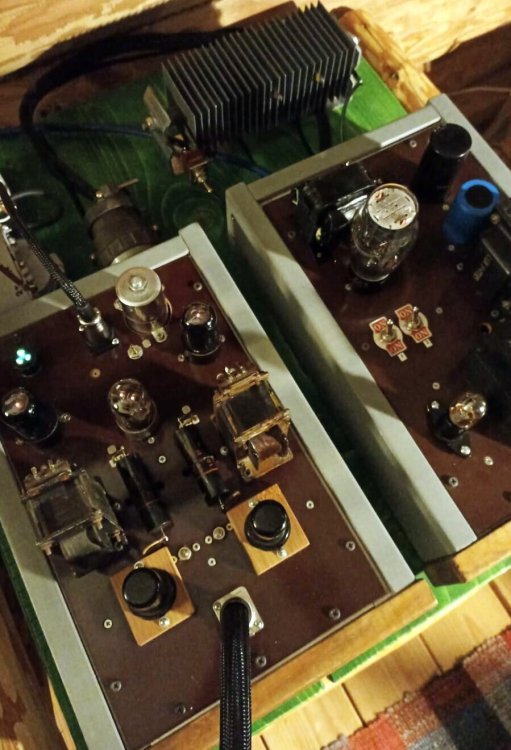

Пока занимаюсь доводкой аналогового источника с PTL корректором, параллельно экспериментирую и с типом анодного выпрямителя. Параллельно кенотрону 5X4G подключил селеновый вентиль 75Г с 24 шайбами (с возможностью отключения его). Из приятных бонусов сразу могу отметить полезную вольтдобавку по анодному примерно на 20В (до 275В на выходе БП). Также меняется и характер звучания. Пока грею, анализирую, собираю статистику. Если покажет себя достойно, то сокращу количество шайб и пересоберу вентиль плотнее/компактнее.

Постоянные выходники 10|20:1 на HiB готовы и ждут отправки из UK.


  • Like (+1) 2
  • 2 weeks later...
x22 Local

x22

Posted
Posted
On 7/4/2023 at 6:51 PM, Normann said:

Звучит очень здорово. На втором месте у меня после кенотронов.

Подскажите пожалуйста, какое напряжение будет после кенотрона 5ц3с на конденсаторе 4 мкф, если после трансформатора 240 Вольт на каждом из двух обмоток трансформатора ?

По графику, полагаю, 300Вольт, но это без нагрузки...
