Владимир Enthusiast

Владимир

Posted
Posted

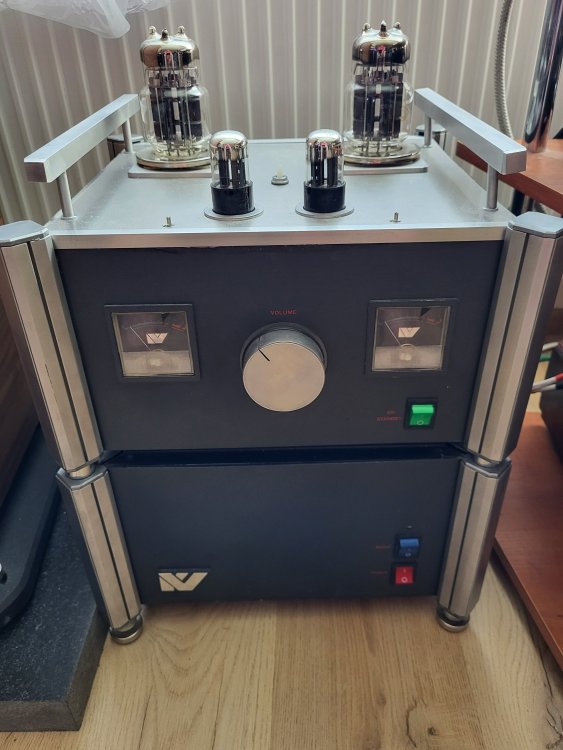

Вот такой малыш... лет 20 работает. Схема из журнала Stereofile 96-97г. The Simplex. На входе 6SN7, без разделительного конденсатора. Выходные трансы делал из ОСМН-1кВт.


  • Like (+1) 13
  • Thanks (+1) 2
  • Replies 602
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Владимир
Владимир

Вот такой малыш... лет 20 работает. Схема из журнала Stereofile 96-97г. The Simplex. На входе 6SN7, без разделительного конденсатора. Выходные трансы делал из ОСМН-1кВт.

W_L
W_L

Posted Images

Stan Marsh Mentor

Stan Marsh

Posted
  • Author
Posted
3 минуты назад, Sergio сказал:

Низкоомный триод на выходе

Ну, выходное сопротивление усилителя всё равно не демпфирует нагрузку, оно примерно ей близко. Неглубокая ООС не сильно исправит ситуация, но всё-таки. Впрочем, ООС - опционально. Из пятерых страждущих присоединиться к проекту только один выразил желание ООС.

RSD Veteran

RSD

Posted
Posted
1 час назад, Владимир сказал:

Вот такой малыш... лет 20 работает.

:smile-34:  Супер!

BAA Master

BAA

Posted
Posted
1 minute ago, Stan Marsh said:

всё равно не демпфирует нагрузку

C этим все печально - ведь в динамике с импедансом 4 Ом собственно активное сопротивление катушки скорее всего те же 4 Ом или около того.
Посему К демпфирования в 100500 при нулевом выходном это "расчетная величина".

sound Local

sound

Posted
Posted
1 час назад, RSD сказал:

:smile-34:  Супер!

Мне вот видится если бы стояли вместо переключателей мощные тумблера ТВ1 со шлифованными ручками, было бы еще круче.

  • Like (+1) 2
Ollleg Mentor

Ollleg

Posted
Posted
2 часа назад, Владимир сказал:

Вот такой малыш... лет 20 работает. Схема из журнала Stereofile 96-97г. The Simplex. На входе 6SN7, без разделительного конденсатора. Выходные трансы делал из ОСМН-1кВт.


А внутрь никак не заглянуть? :smile-29:

Stan Marsh Mentor

Stan Marsh

Posted
  • Author
Posted

Тут тема не о том, кому что нравится, а о конкретном проекте УНЧ на 6С33С.

11 минут назад, Сергей Б сказал:

Сопоставимой мощности триодов нету, разве что ГМ-70.

Да, только потребляет ГМ-70 практически вдвое больше.

  • Like (+1) 1
Stan Marsh Mentor

Stan Marsh

Posted
  • Author
Posted
20 минут назад, Карабасс сказал:

6Н8С может не хватить.

Два каскада с общим Кус под 200. Хватит.



Stan Marsh Mentor

Stan Marsh

Posted
  • Author
Posted
1 час назад, Ollleg сказал:

А внутрь никак не заглянуть? :smile-29:

Можешь взглянуть внутрь моего проекта. Пока ещё виртуально.


  • Thanks (+1) 1
Сергей Ал. Mentor

Сергей Ал.

Posted
Posted

А кто-нибудь, интересно, задавался вопросом симметрии половинок 6с33с? По результатам измерений тех, кто задавался (подавая поочерёдно накал на половинки и измеряя ток анода), разброс может быть до 50%.

  • Like (+1) 1
alss Proficient

alss

Posted
Posted
46 минут назад, Stan Marsh сказал:
1 час назад, Карабасс сказал:

6Н8С может не хватить.

Два каскада с общим Кус под 200. Хватит.

Усиления более чем достаточно, однако на сетке 6С33С требуется ±70 В сигнала, попробую смоделировать. Выходной трансформатор вижу таким - индуктивность и активное первички 5 Гн и 50 Ом, коэффициент трансформации  0,08 (12,5), сопротивление вторички 0,1 Ом. Пока вот так, переделывать в рисунок не умею.
Вообще-то почти 12 ватт при 5% искажений и очень хорошем спектре - перспективно.


6SN7_6C33C_power_THD_230516.pdf

  • Like (+1) 2
Stan Marsh Mentor

Stan Marsh

Posted
  • Author
Posted
15 минут назад, Сергей Ал. сказал:

задавался вопросом симметрии половинок 6с33с?

Не только задавались вопросом, но и мерили, сортировали и отбраковывали. "Одинаковость" позволяет нагрузить под предел.



8 минут назад, alss сказал:

вот так

Спасибо!

  • Like (+1) 1
CHEL_EV Proficient

CHEL_EV

Posted
Posted

А какой Ra выходного трансформатора оптимален? У меня всего 600 ом. Наверное это не совсем то что надо..

И кстати, спрошу для себя.. Чем хуже или лучше будут две 6С41С супротив одной 6С33С-В?

Stan Marsh Mentor

Stan Marsh

Posted
  • Author
Posted
2 минуты назад, CHEL_EV сказал:

У меня всего 600 ом.

Маловато, я бы увеличил вдвое. Но, в вашем случае мощности будет несколько больше. Я пробовал приведённое 800, 1000 и 1600.

Stan Marsh Mentor

Stan Marsh

Posted
  • Author
Posted
5 минут назад, CHEL_EV сказал:

Чем хуже или лучше будут две 6С41С супротив одной 6С33С-В?

Мои собственные тараканы очень против 6С41С, конструктивно она нехороша. А в принципе, ну, не знаю. Две лампы вместо одной... Вот четвёркой резвых девятнадцатых я бы заменил, 6С19П - хороша!

CHEL_EV Proficient

CHEL_EV

Posted
Posted
4 минуты назад, Stan Marsh сказал:

Маловато, я бы увеличил вдвое. Но, в вашем случае мощности будет несколько больше. Я пробовал приведённое 800, 1000 и 1600.

Какой есть. 8Гн

Stan Marsh Mentor

Stan Marsh

Posted
  • Author
Posted
15 часов назад, alss сказал:

Выходной трансформатор вижу таким - индуктивность и активное первички 5 Гн и 50 Ом, коэффициент трансформации  0,08 (12,5), сопротивление вторички 0,1 Ом.

Как я понимаю, на ОСМ1-0,25 это реализуемо. А может форумчане выскажутся по расчёту, секционированию и т.д.? Думаю, всем будет полезно.

  • Like (+1) 1
