Всё про ламповые панельки, колпачки, переходники..и т.п.

Ollleg

By Ollleg
in Repair, upgrade, tips

 Share

Recommended Posts

skrepka Newbie

skrepka

Posted
Posted

Куда же мельче, диаметр 6 мм, если только длина. Так это все в ваших руках, такой анодный колпачок можно изготовить и без токарки, взяв медную, или латунную трубку и хотя бы гвоздь. в инете такой простой конструкции думаю не найти.

P.S. Не ну вам всем не угодишь, товарищ зашел посмотрел и сказал, не, надо делать длиннее, спросил почему, так это... провода не будут плавиться от радиолампы. Мол себе длиннее буду делать, а так ему понравилось.

  • Replies 123
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Кружка
Кружка

Так и тянет задать вопрос - А зачем? Я понимаю, когда лампа имеет специфичные редкие и(или) весьма дорогие панельки. Сам изготавливал и выкладывал примеры. Времени занимало много. В данном случае

Сергей Б
Сергей Б

Я экранированные колпаки делаю из дров и медной трубы.

Кружка
Кружка

Цанговые под ГУ-48.

Posted Images

Nittis Local

Nittis

Posted
Posted
39 минут назад, skrepka сказал:

Куда же мельче, диаметр 6 мм, если только длина. Так это все в ваших руках, такой анодный колпачок можно изготовить и без токарки, взяв трубку и хотя бы гвоздь. в инете такой простой конструкции думаю не найти.



Я про длину изделия.
В моих руках будет нечто другое, нет, не гвоздь.
Согласен, не найти.




Климентий Local

Климентий

Posted
Posted

Коллеги, кто какие провода применяет для подключения англных колпачков? Например лампа 6п7с... Если провод близко к баллону... Будет гореть изоляция от температуры...

Саша1965 Veteran

Саша1965

Posted
Posted
8 часов назад, Климентий сказал:

Коллеги, кто какие провода применяет для подключения англных колпачков? Например лампа 6п7с... Если провод близко к баллону... Будет гореть изоляция от температуры...

Подключал фторопластом, правда, сам провод многопроволочный, посеребрённый:(

  • 2 weeks later...
Sergey.n.tubes Explorer

Sergey.n.tubes

Posted
Posted

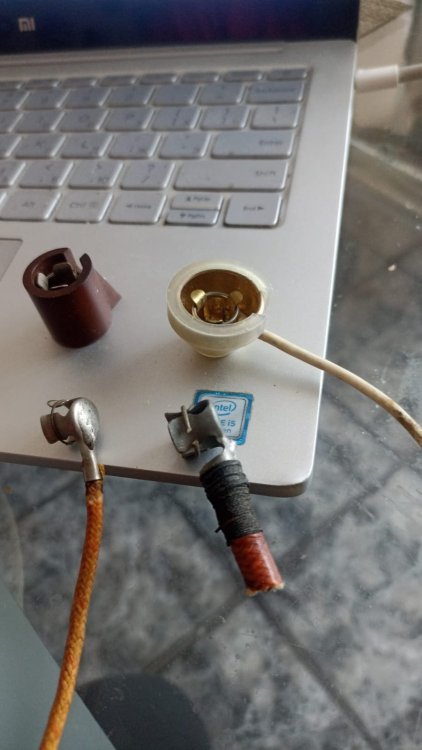

Всем привет!  Может кто то указать заводскую маркировку или хотя бы раздел справочника или ТУ или Гост  Особенно правой верхней?

Фото Колпачков 807 9мм.jpg

Юрий_Б Local

Юрий_Б

Posted
Posted
В 06.04.2024 в 10:49, Sergey.n.tubes сказал:

Всем привет!  Может кто то указать заводскую маркировку или хотя бы раздел справочника или ТУ или Гост  Особенно правой верхней?

Фото Колпачков 807 9мм.jpg

Сколько ТВ ремонтировал ни разу такого колпачка не видел, одно могу сказать в-вольтный.

Sergey.n.tubes Explorer

Sergey.n.tubes

Posted
Posted
2 часа назад, Юрий_Б сказал:

Сколько ТВ ремонтировал ни разу такого колпачка не видел, одно могу сказать в-вольтный.

Вчера на радиорынке нашелся спец,который опознал ее ,как из цветной Радуги,короую Козицкого  делал и пока все! Все остальные с чернобелых телевизоров,но опять без каких то названий

Юрий_Б Local

Юрий_Б

Posted
Posted
10 часов назад, Sergey.n.tubes сказал:

Все остальные с чернобелых телевизоров,но опять без каких то названий

Скорее всего они описаны в межведомственных справочниках.

Sergey.n.tubes Explorer

Sergey.n.tubes

Posted
Posted

Спасибо! это уже более понятно! Из всех возможных вариантов промышленного колпака эта модель самая удачная! Китайская керамика с жестянкой внури ни в одно сравнение! Может кто укажет точную модель телевизора,что бы по спецификации найти хотя бу ТУ или еще что то на эту деталь?

  • 10 months later...
Кружка Local

Кружка

Posted
Posted

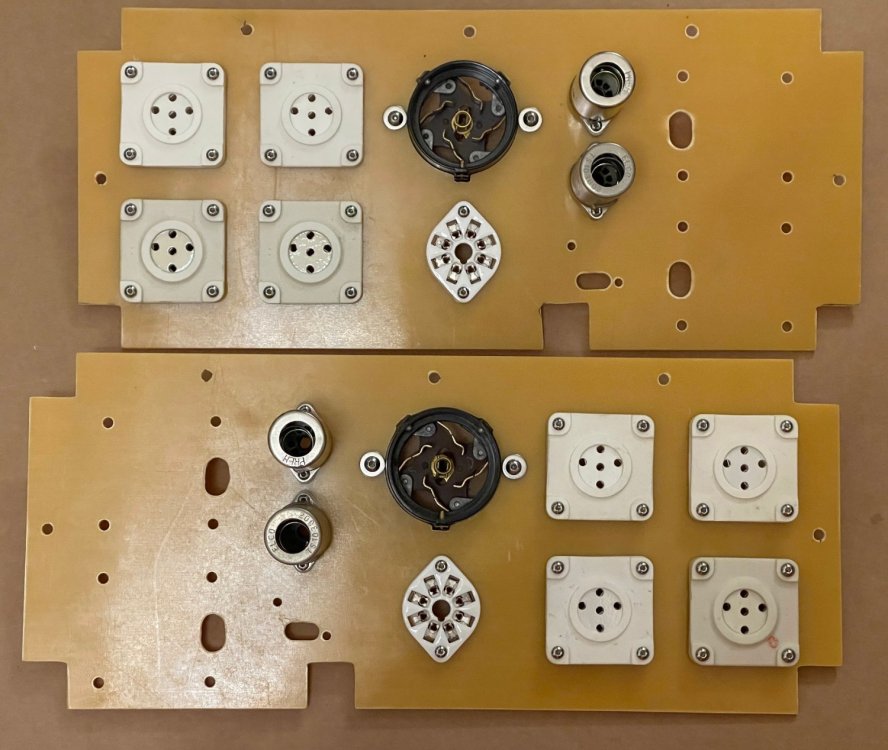

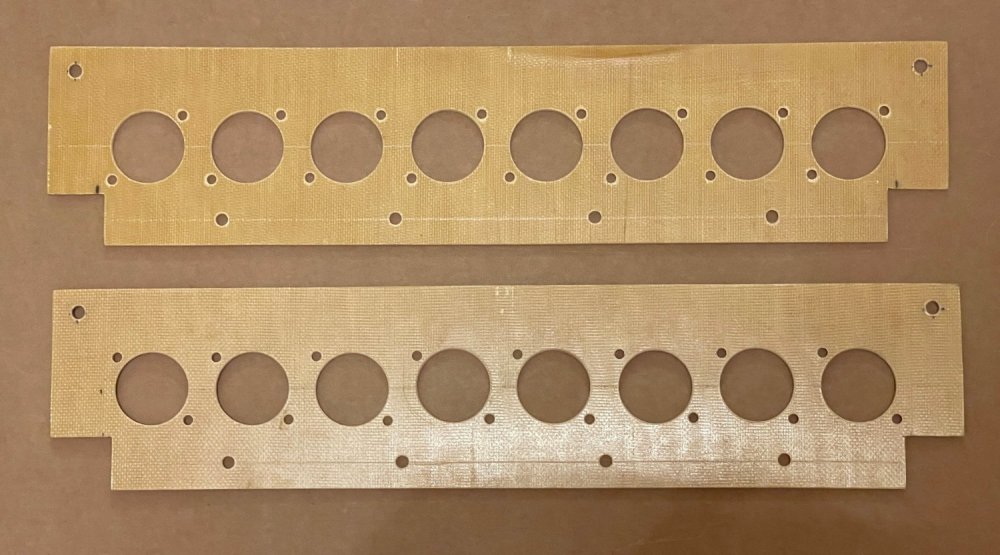

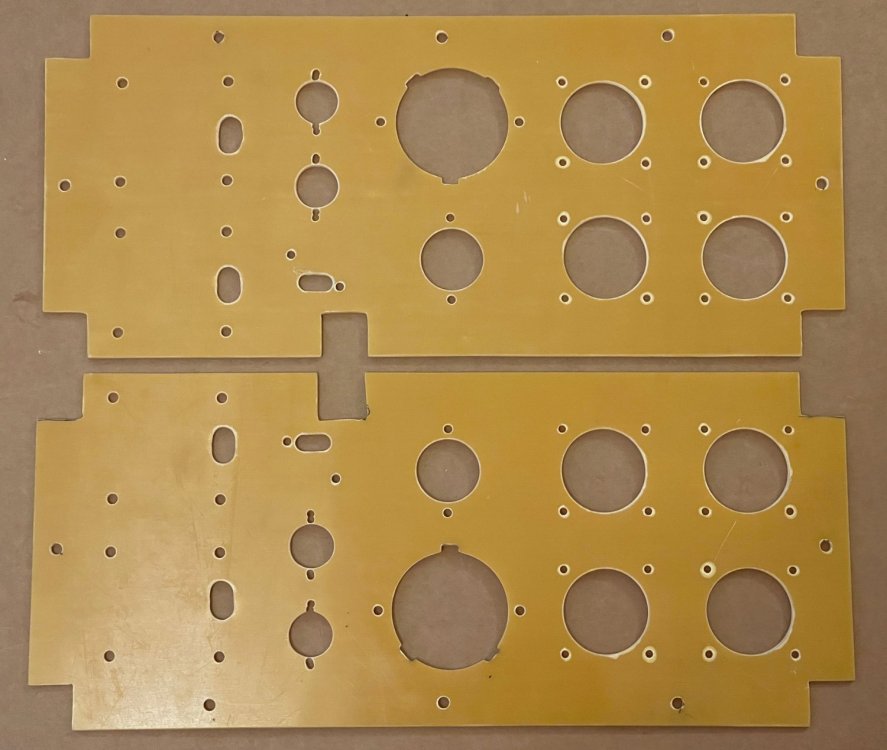

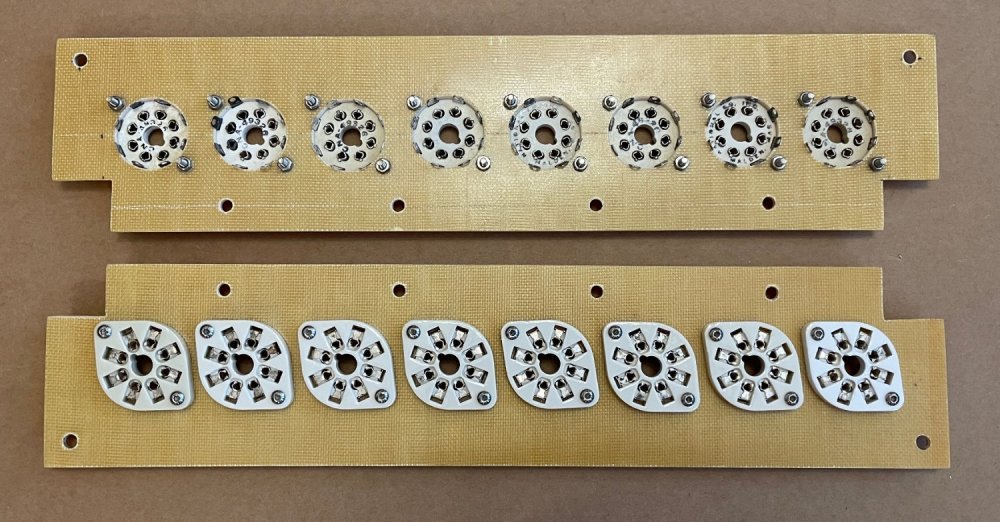

Интересно, есть какой-нибудь лайф-хак, как по быстрее устанавливать панельки. Кроме ЧПУ. На коленке пока наметишь, пока насверлишь всё..... Ещё и где-нибудь да напортачу обязательно.

IMG_3117.thumb.JPG.a5e5d88034a21ce112c7a75067a7383c.JPGIMG_3116.thumb.JPG.b05da790ce13c8b3d3ce93f46e45a935.JPGIMG_3115.thumb.JPG.1de7db155ca97699e882c43ea4923b9a.JPGIMG_3112.thumb.JPG.64e488571e38a33d592e19cbbe0c8b4d.JPGIMG_3108.thumb.JPG.825b56f966eb0fb7ed54bc8bb56851ee.JPG

  • Like (+1) 2
  • Smile 1
W_L Local

W_L

Posted
Posted

Дополню тему вот такой историей, буду юзать в качестве основания для миниатюрных ламп, точнее подпаивать их к ножкам данных изделий, думаю для 6Н16/17/18Б такие очень подойдут


  • Like (+1) 2
W_L Local

W_L

Posted
Posted
1 минуту назад, Кружка сказал:

Такие штучки есть и типовые кстати.


Такие не встречал

Сергей Ал. Mentor

Сергей Ал.

Posted
Posted
11 часов назад, W_L сказал:

...буду юзать в качестве основания для миниатюрных ламп, точнее подпаивать их к ножкам данных изделий, думаю для 6Н16/17/18Б такие очень подойдут

Да, удобная штука (получил когда-то в подарок несколько штук от Светланы со старого АП)


  • Like (+1) 1
  • Smile 1
