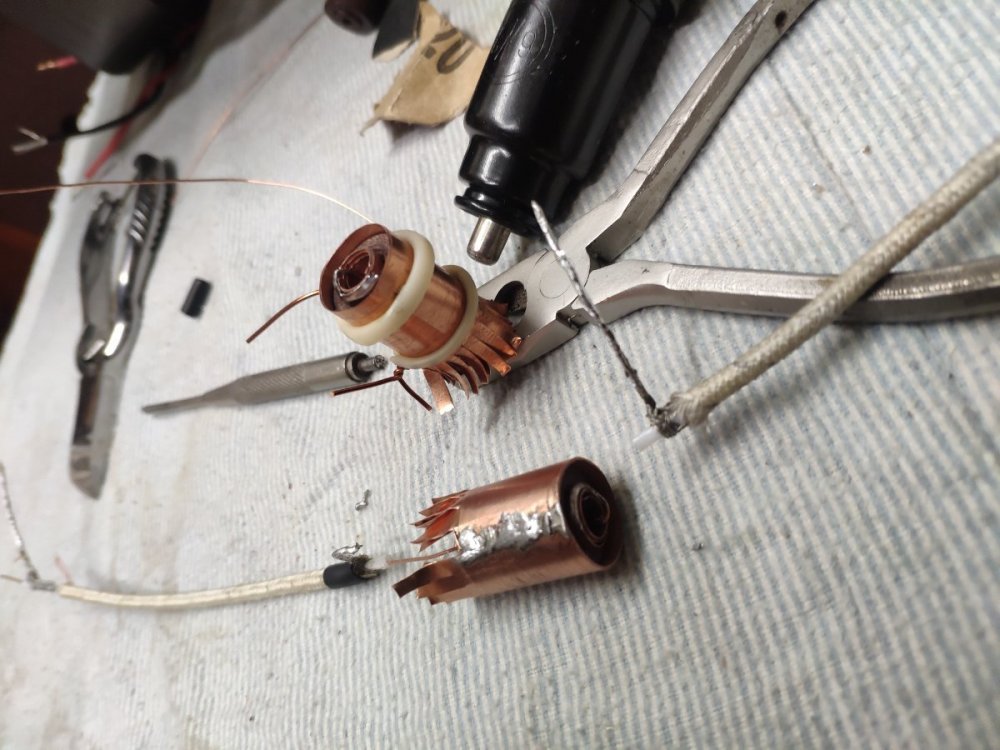

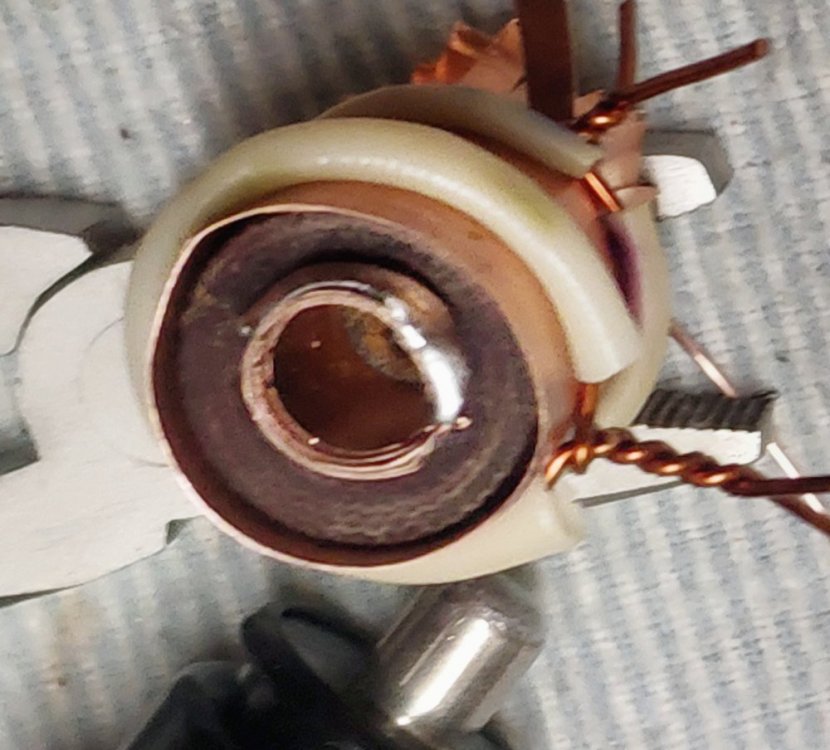

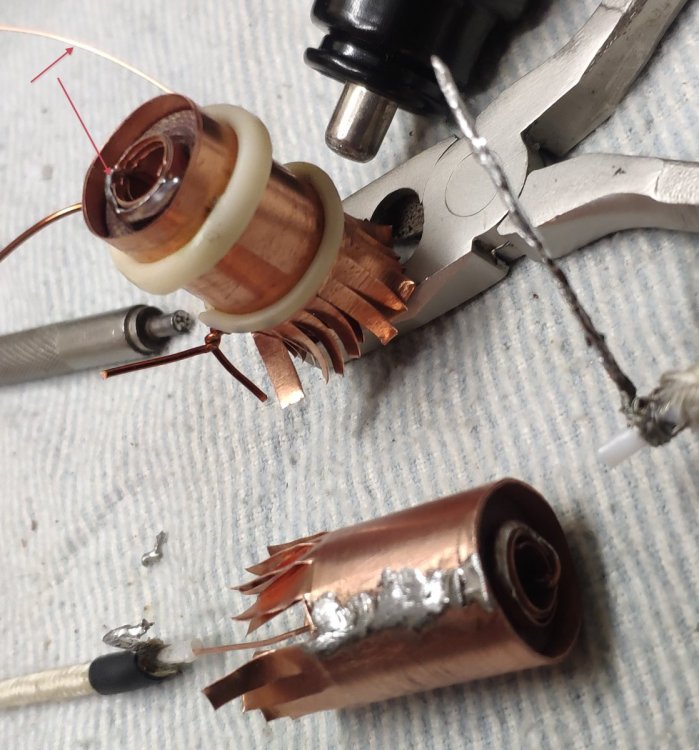

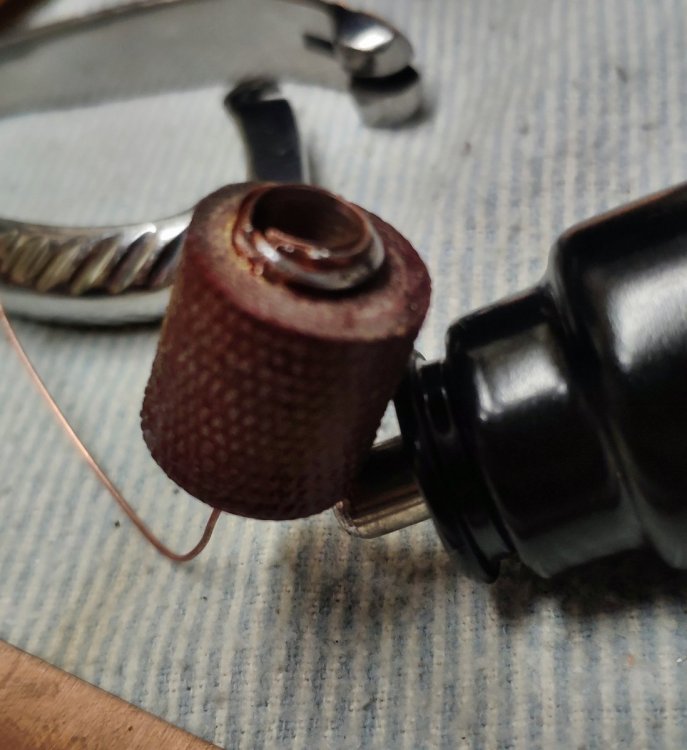

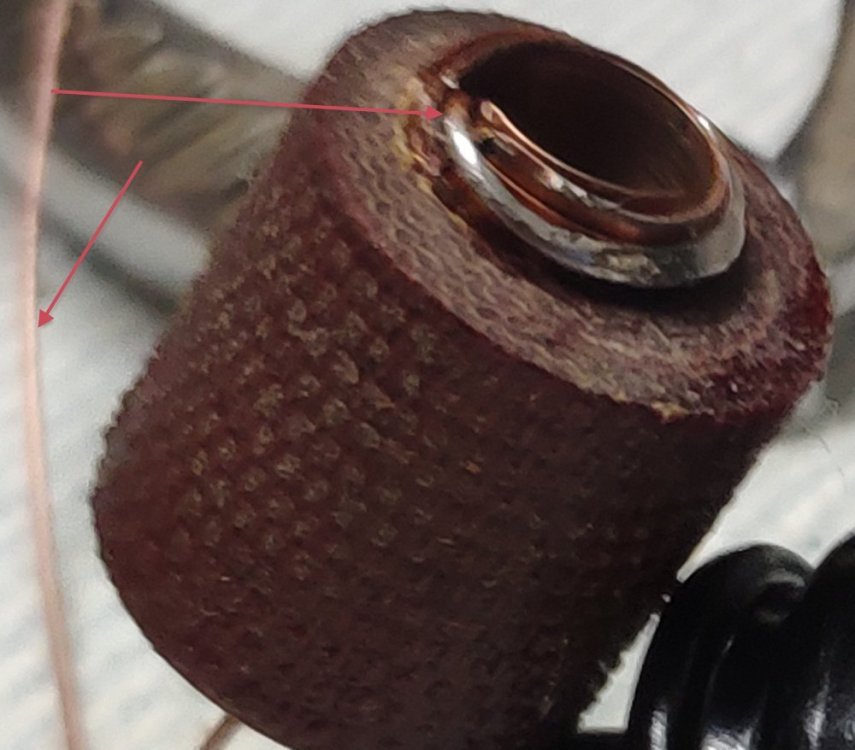

Иногда лучше показать, чем объяснять.

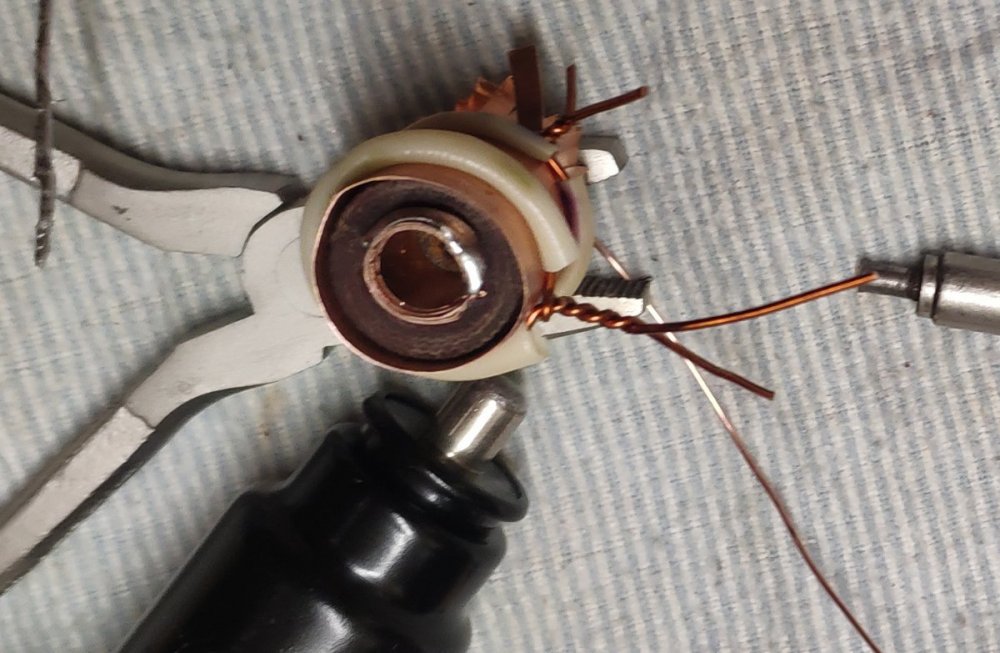

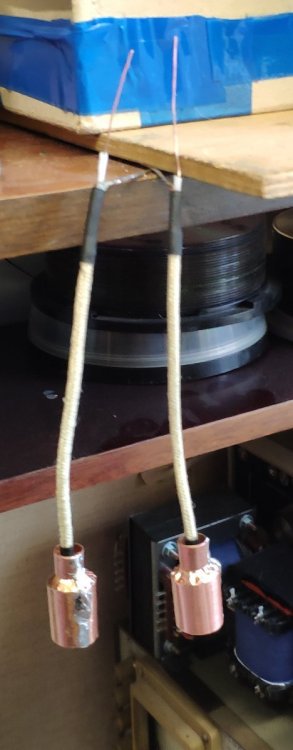

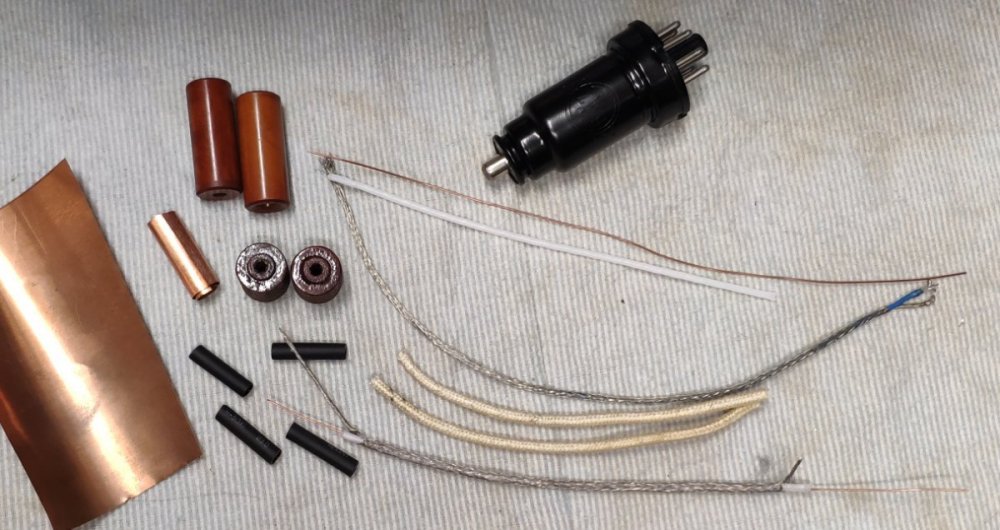

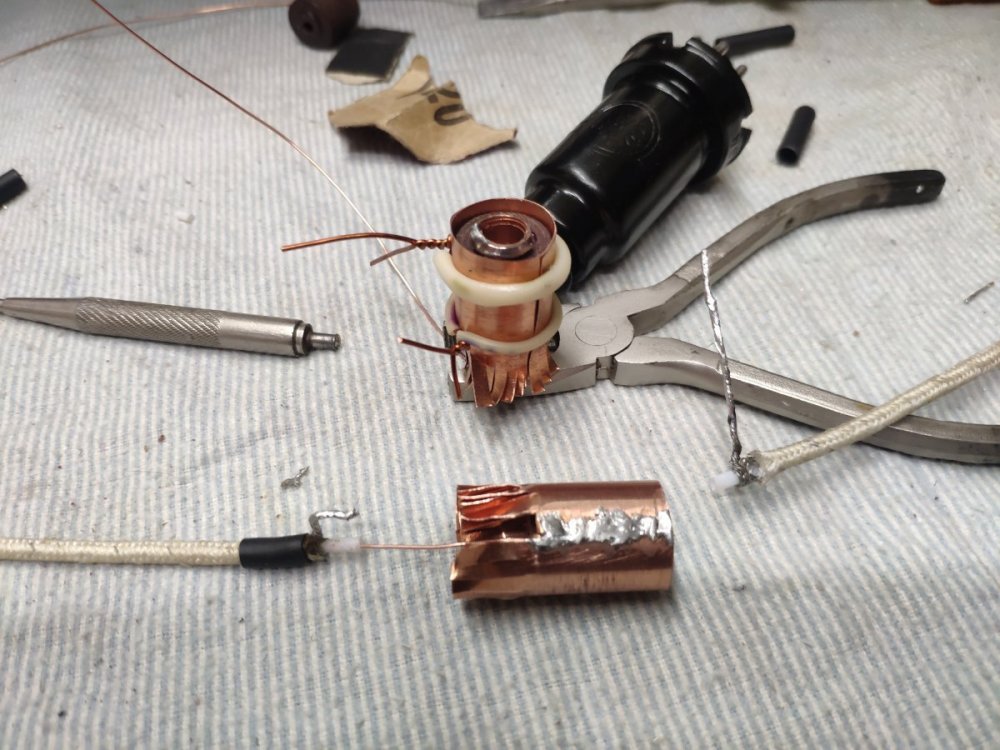

*** В конце процесса, чтобы медь не потемнела (окислилась) со временем, подвешиваем в любом удобном месте и покрываем из балончика автомобильным акриловым лаком в 2-3 слоя.

Можно покрыть и нитролаком, нельзя использовать алкидные лаки.

=============================

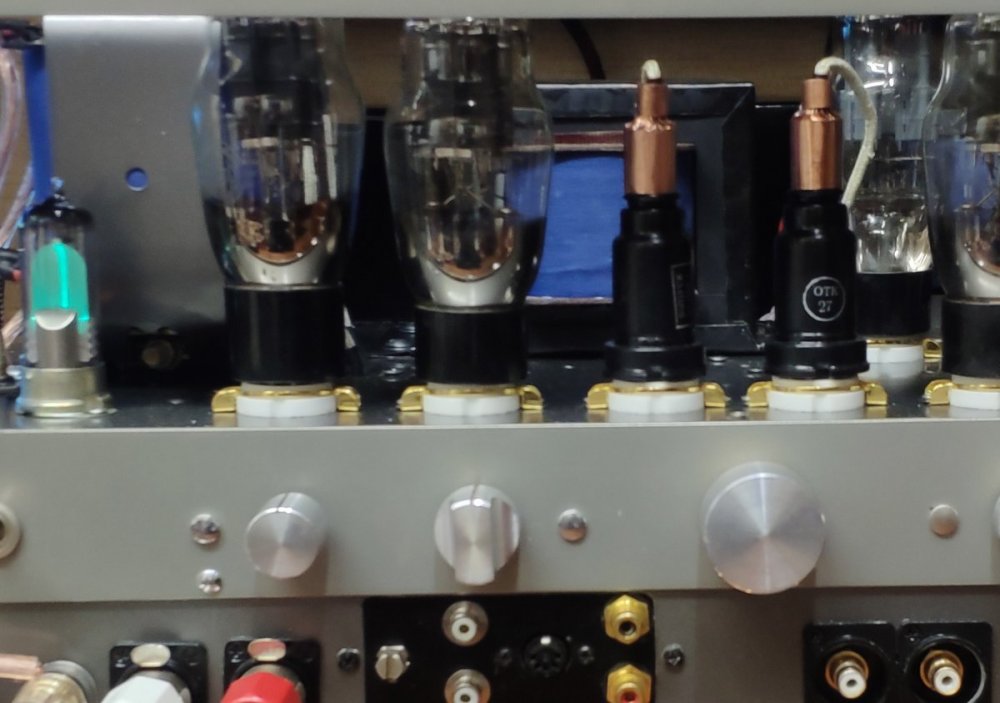

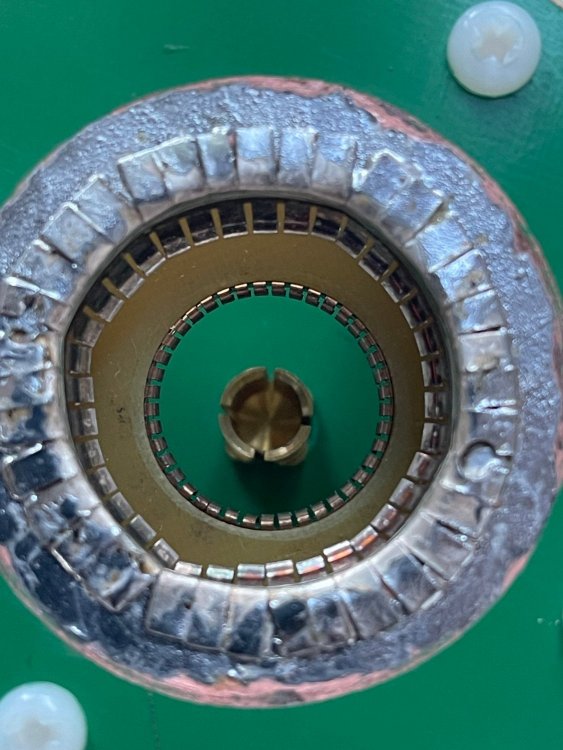

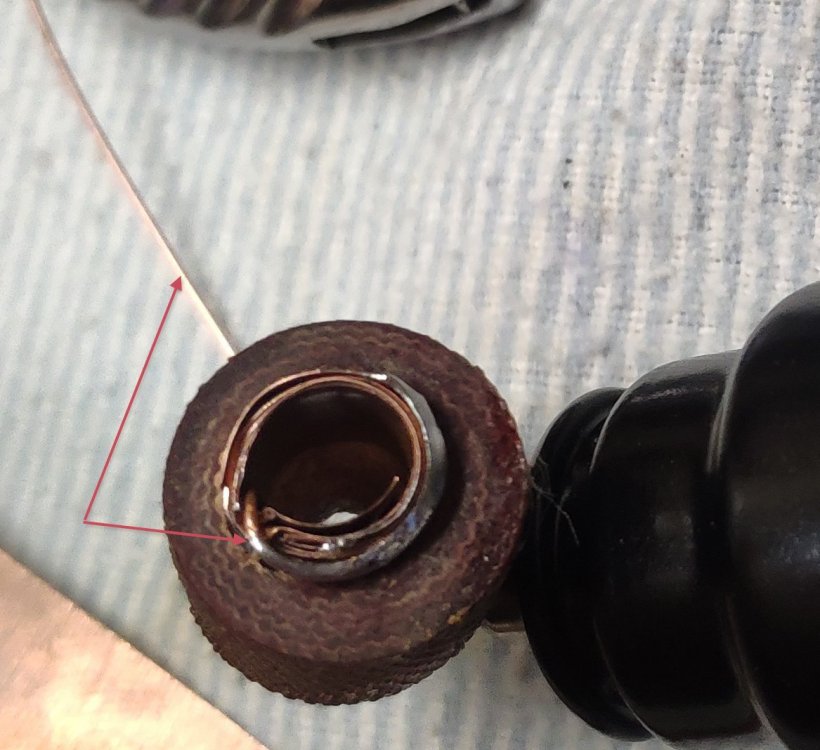

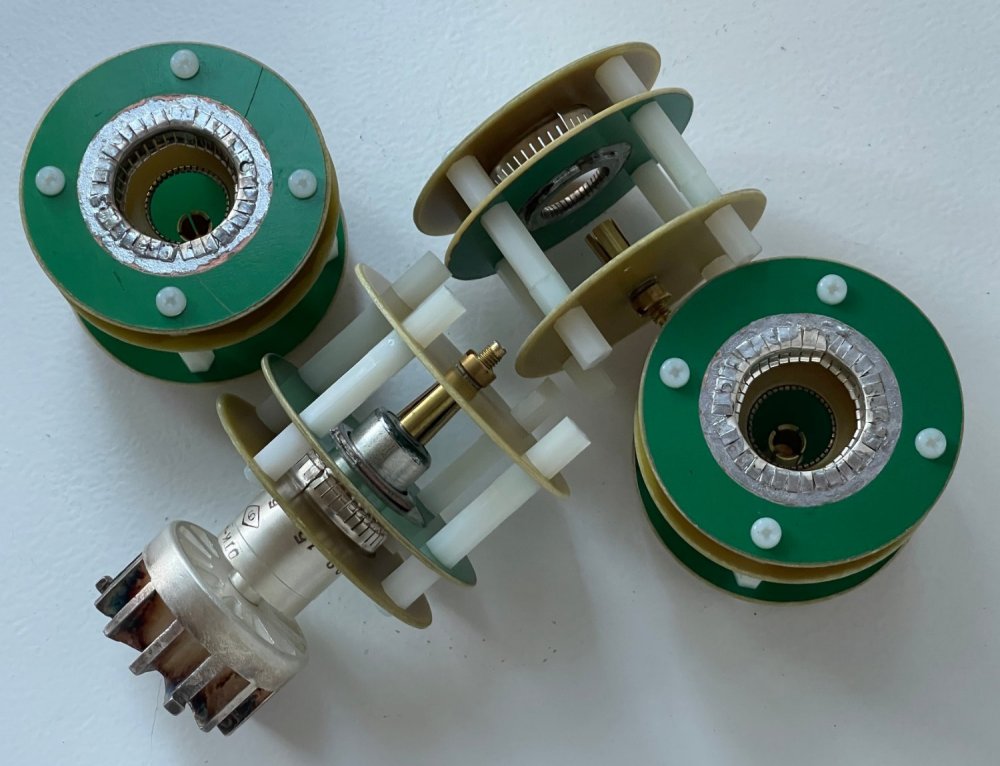

000.thumb.jpg.d7b830d953d474f07ffbc45129a6d1d7.jpg727130344_001-(1).thumb.jpg.1c3d1e518a06c285d16b038e01d8b270.jpg1932623121_001-(2).thumb.jpg.50576e4fb99f1fee76e8fb738774e649.jpg1206228117_001-(3).thumb.jpg.51b40343306e5f2a985c70daaefa4601.jpg002.thumb.jpg.cbd58b9ced16ae2be1f4c8cf131d2905.jpg003.thumb.jpg.e6daac23157a5ee05eafa7f3ad16fed8.jpg004.thumb.jpg.641adfb195e79a82eeb2c8cfeeb8d7c0.jpg005.thumb.jpg.7e81a7438439d102c93f45cc6bdd9bf9.jpg005-.thumb.jpg.fdb7c809052d5eca1bcb2f709572658d.jpg010.thumb.jpg.329bb1008e7f8c705ab50eba78e5dcb3.jpg011.thumb.jpg.7a3820ca2ba7e0b32c100541efcb2ade.jpg





  • Like (+1) 1
  • Replies 123
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Кружка
Кружка

Так и тянет задать вопрос - А зачем? Я понимаю, когда лампа имеет специфичные редкие и(или) весьма дорогие панельки. Сам изготавливал и выкладывал примеры. Времени занимало много. В данном случае

Сергей Б
Сергей Б

Я экранированные колпаки делаю из дров и медной трубы.

Кружка
Кружка

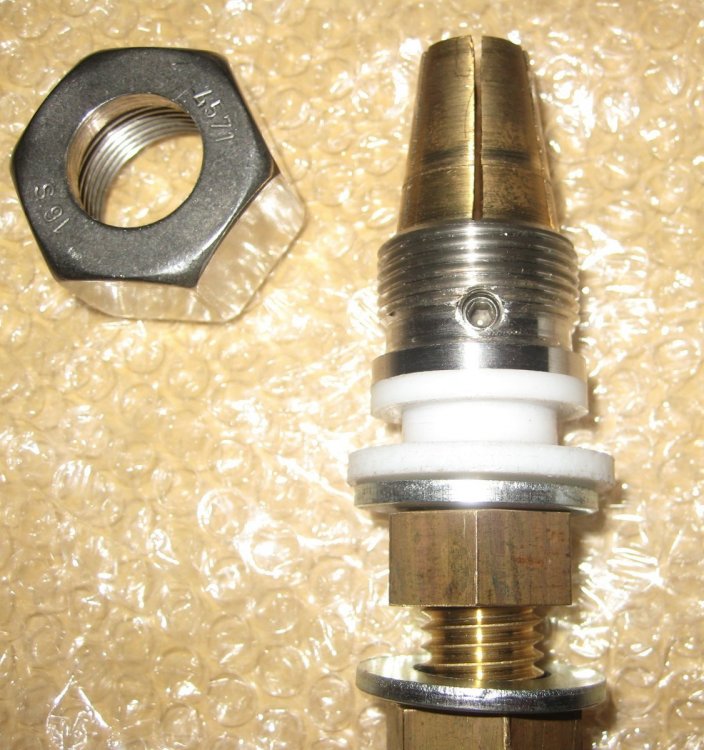

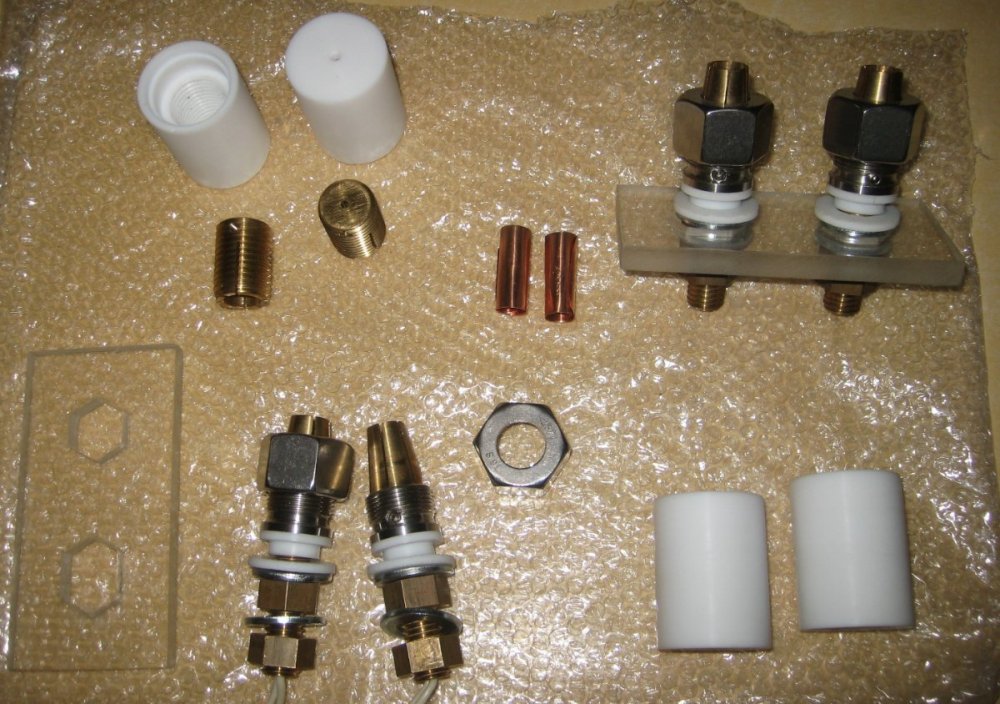

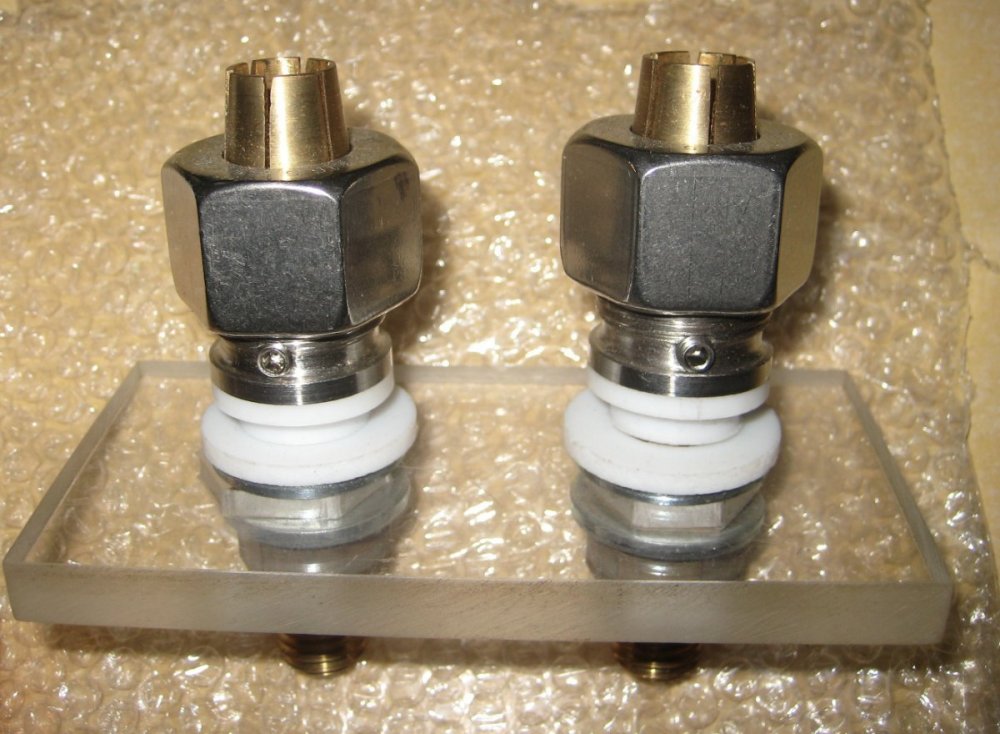

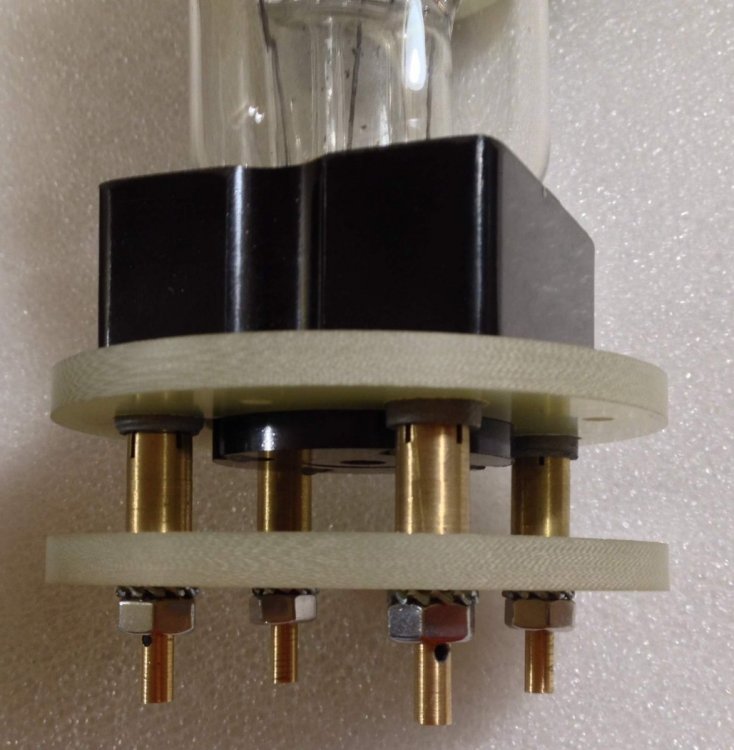

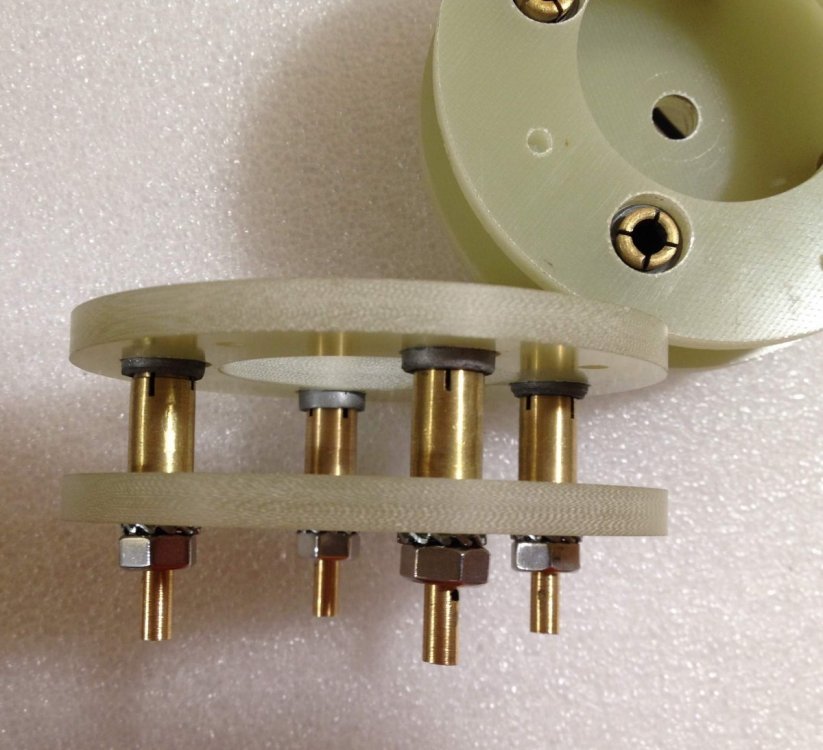

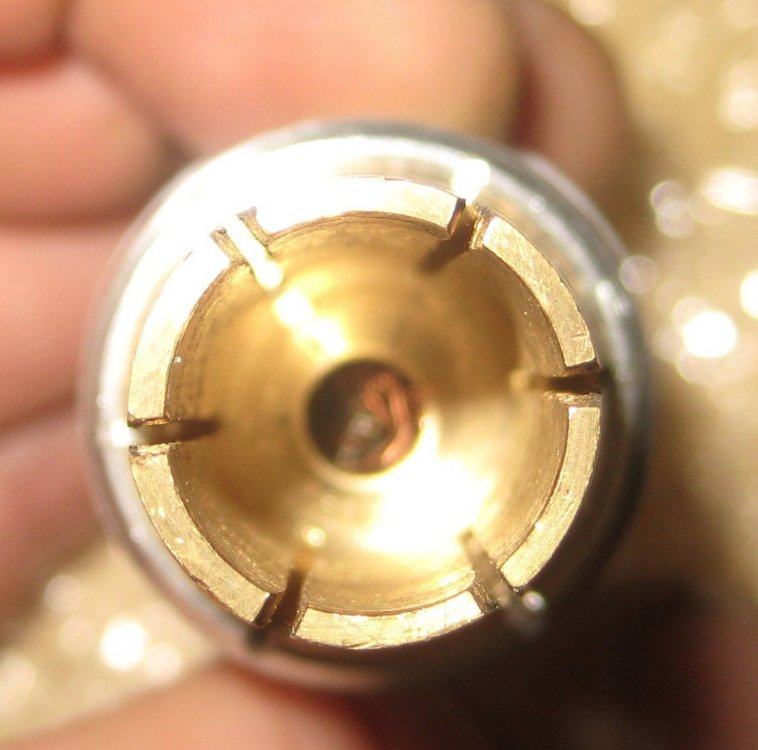

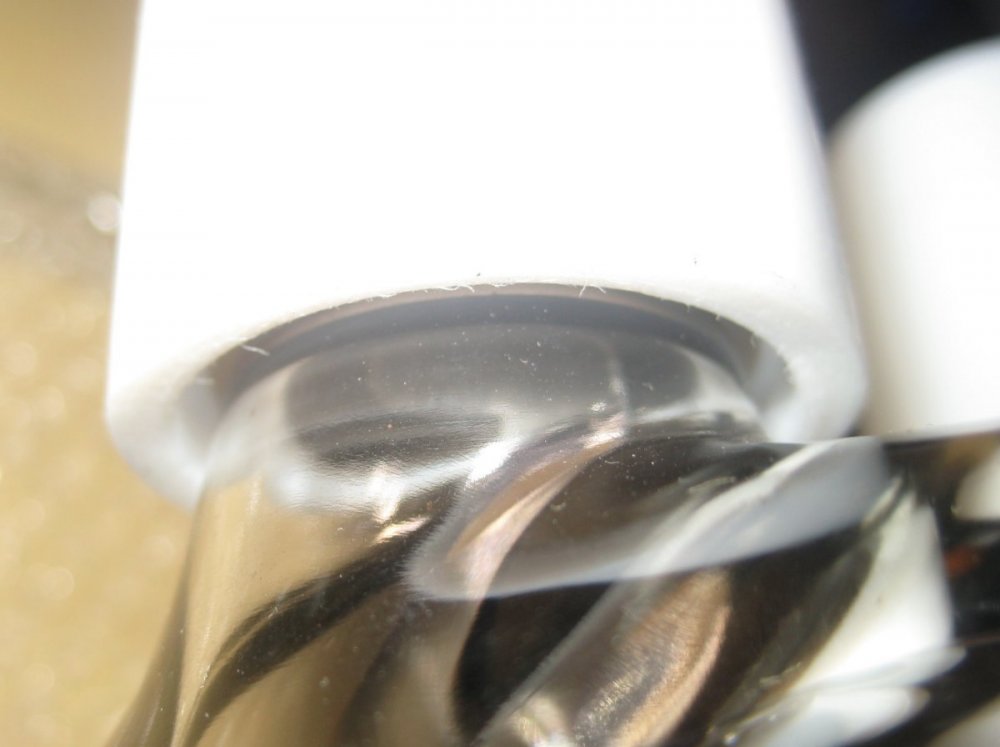

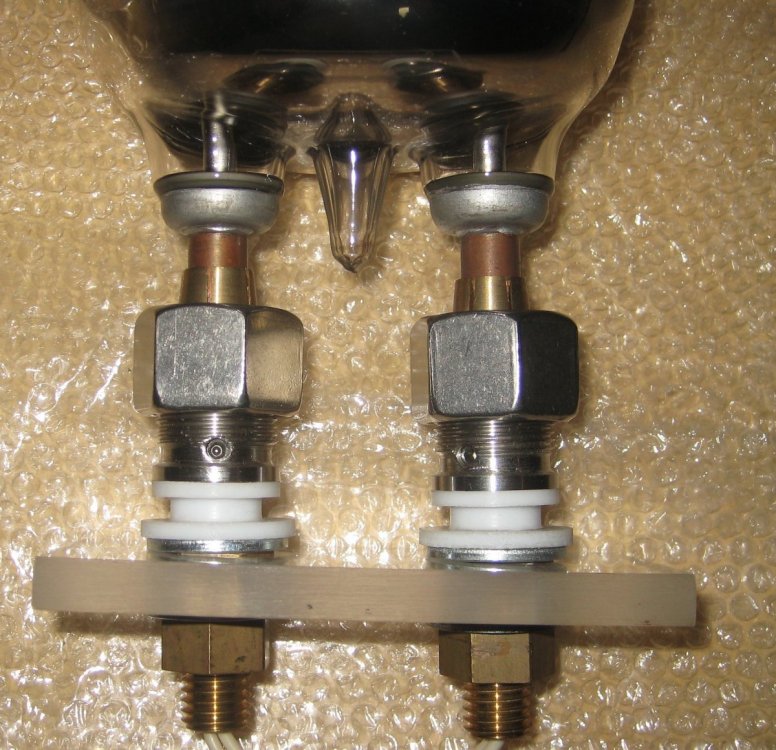

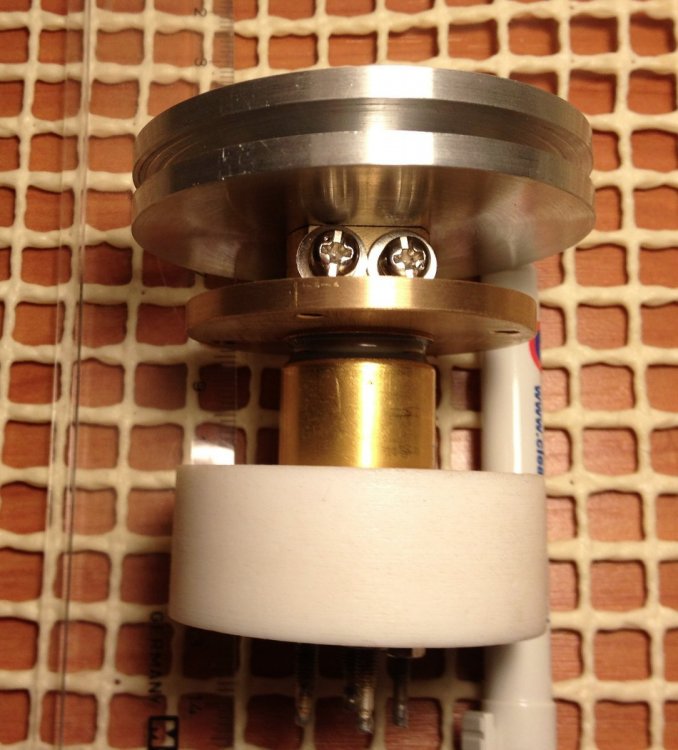

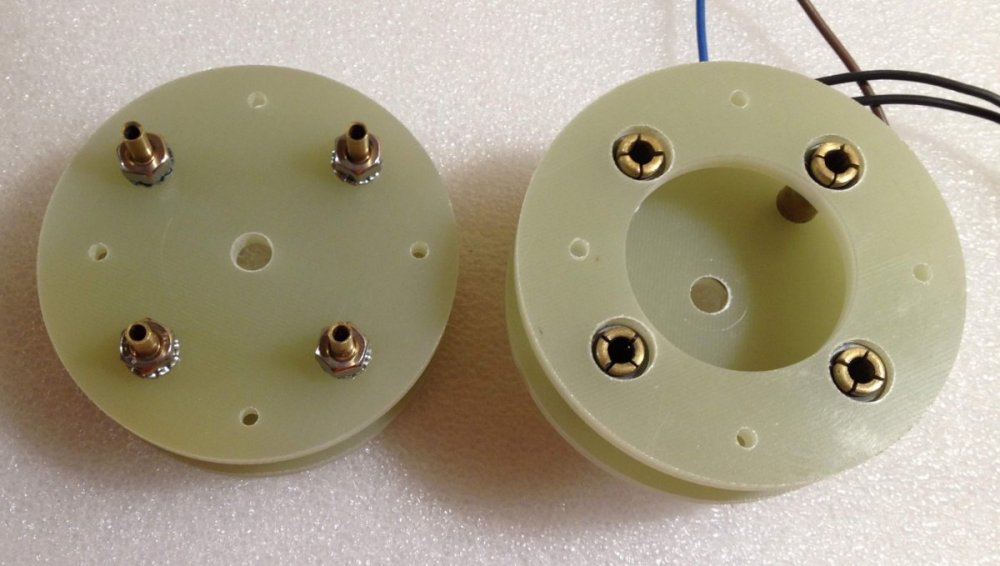

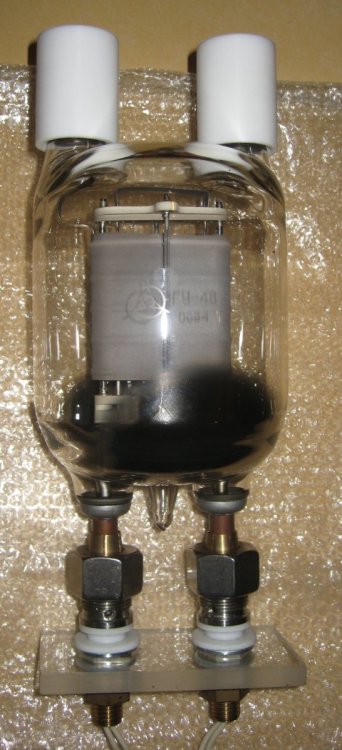

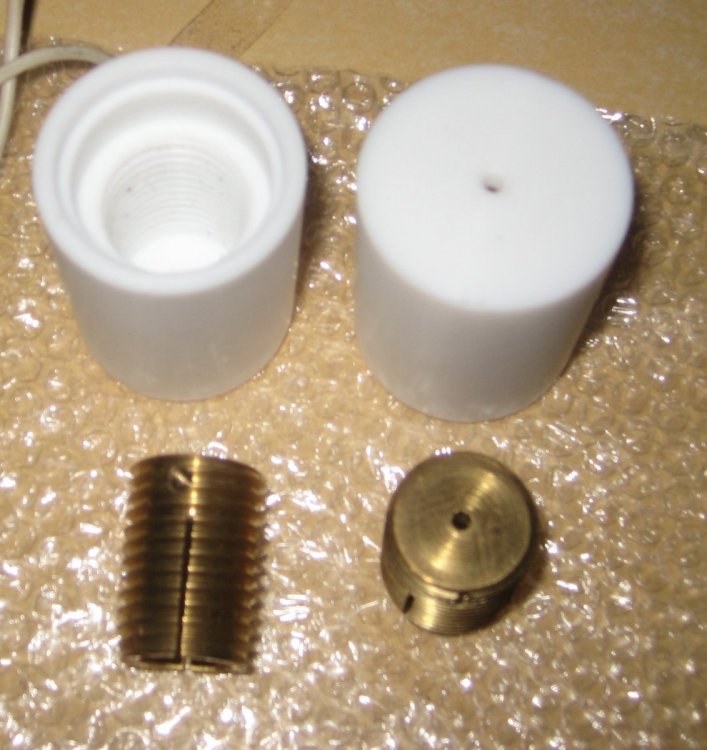

Цанговые под ГУ-48.

Posted Images

Кружка Local

Кружка

Posted
Posted

Так и тянет задать вопрос - А зачем?

Я понимаю, когда лампа имеет специфичные редкие и(или) весьма дорогие панельки. Сам изготавливал и выкладывал примеры. Времени занимало много. В данном случае же подходящие оригинальные колпачки вполне доставаемы. Выглядят лучше.

  • Like (+1) 4
Ollleg Mentor

Ollleg

Posted
  • Author
Posted

Роман, оригинальные экранированные мне  не попадались, может искал плохо.

Китай керамика обычные есть, но колпак без экрана, думаю, возможен фон, всё таки напряжение не анодное, а сеточное по входу....

Или не прав?

Кружка Local

Кружка

Posted
Posted

В нынешних усилителях у входных ламп тоже сетка на макушке. Причем не под колпак. У них резьбовой вывод с оригинальным колпачком-гаечкой.

Один из вариантов межблочников - ленточные больше метра длиной без экрана. Проблемы нет.

Именно показанной конструкции не попадались, но встречал Немецкие/Английские подпружиненные колпачки с дополнительной металлической шапкой - грибом.

Юрий_Б Local

Юрий_Б

Posted
Posted
1 минуту назад, Ollleg сказал:

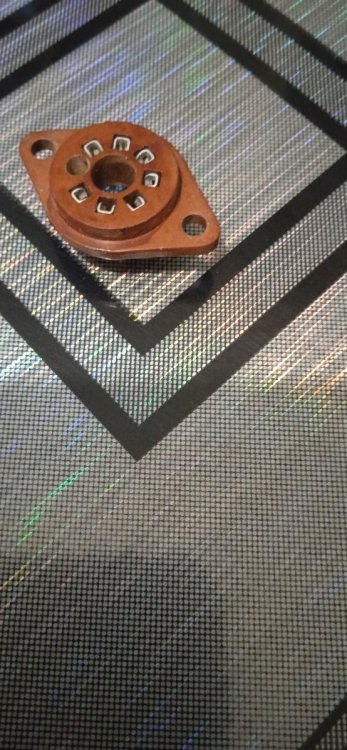

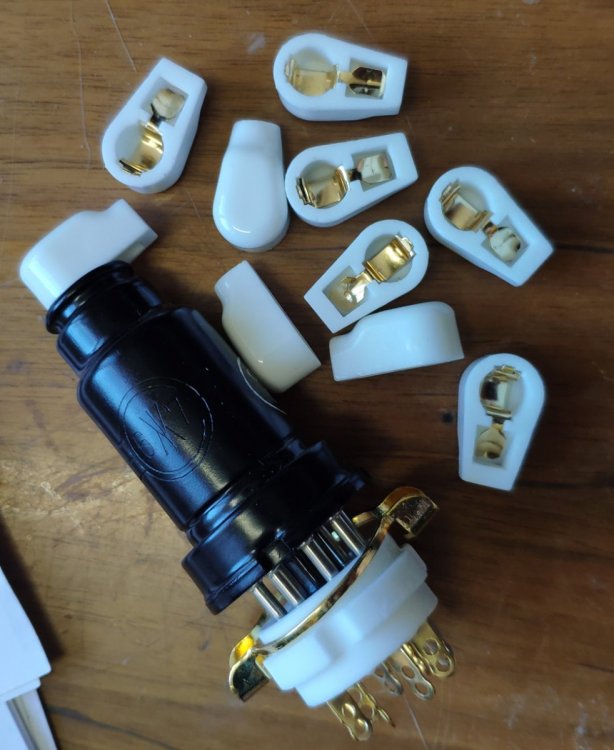

А я везде натыкался на китай, конечно купил из Китая, но пока без дела лежат.140134260_.thumb.jpg.34d191f3df59663bd71b52b9151a5213.jpg

Плохие, пару тройку снял одел, контакт слабый становится.

Кружка Local

Кружка

Posted
Posted (edited)



7 минут назад, Ollleg сказал:

Везде натыкался на Китай.

Это самый доступный вариант лежащий на поверхности. В самый раз для данного раздела - Для начинающих.

Можно и просто припаять. Дёшево и сердито.

Edited by Кружка
  • Like (+1) 1
Ollleg Mentor

Ollleg

Posted
  • Author
Posted

Наверняка у многих своё решение по колпакам, было бы интересно фото увидеть, или ссылку на источник, где приобретали готовые хорошего качества.

Тема не ахти важная, но когда сам сталкиваешься, вроде и посмотреть, почитать негде...

Ollleg Mentor

Ollleg

Posted
  • Author
Posted
6 минут назад, Юрий_Б сказал:

Вот из таких должно получится хорошо, фильтры с холодильников.


Юрий, вот эти (фото ниже) очень напоминают соединительный штуцер на тормозных трубках для иномарок *МастерКит" , они по длине от 50см и выше, из меди, надо будет замерить на работе диаметр, может тоже годятся. (сама трубка маловата по диаметру)

UTB8pu1JlTzIXKJkSafVq6yWgXXaD.jpg.d33df516e12fc3e0ed627bd5cc545f40.jpg.79cbcff9ae597b80163893ae56d71f8a.jpg

Кружка Local

Кружка

Posted
Posted
36 минут назад, Ollleg сказал:

Готовые хорошего качества.

Такие панельки и колпачки по определению в 99% винтаж. Соответственно вторичный рынок.

Ollleg Mentor

Ollleg

Posted
  • Author
Posted
5 минут назад, Кружка сказал:

Такие панельки и колпачки по определению в 99% винтаж. Соответственно вторичный рынок.

На "мешке" частенько проскакивает что то с "хранения", но если что то и предлагалось по колпакам - то иные и убитые в хлам. На авито чаще повторы от тех же продавцов, куда то дальше не смотрел. Переписывался с продавцами, у которых покупаю яп. винил, обещали поспрашивать по своим каналам, но дальше обещаний не продвинулось. Как итог, смастерил сам, не того уровня у меня усилитель, что бы винтаж искать во всех направлениях, на том и успокоился. Создал  тему, потому как считаю её полезной в разделе для начинающих, народ почитает комментарии и  будет представление, как лучше  для себя сделать.

Ollleg Mentor

Ollleg

Posted
  • Author
Posted
12 минут назад, Кружка сказал:

На АП была отдельная ветка посвящённая различным самодельным панелькам.

Что бы повторить, для этого её нужно создать и начать обсуждение .

Если у Вас есть, с чего начать, может и создадите тему?

Было бы полезно для многих, как считаете, Роман?

Nittis Local

Nittis

Posted
Posted

Юрий_Б На соседнем форуме предложили для EF42 и ее родственников .

Дануна, не лезет напрочь. Да, диаметр рядом. Но что бы ноги гнуть у лампы... Не-е-е...
С уважением, Nittis

  • Like (+1) 1
Юрий_Б Local

Юрий_Б

Posted
Posted
13 минут назад, Nittis сказал:

Юрий_Б На соседнем форуме предложили для EF42 и ее родственников .

Дануна, не лезет напрочь. Да, диаметр рядом. Но что бы ноги гнуть у лампы... Не-е-е...
С уважением, Nittis

Тоже нашел ШР, не походит вообще. Говорят такая подходит 2рмд24б10.

  • Like (+1) 1
Кружка Local

Кружка

Posted
Posted

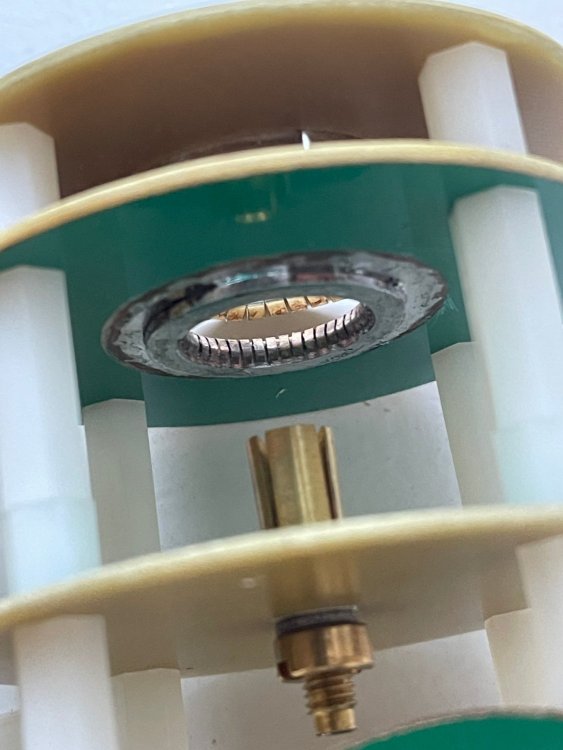

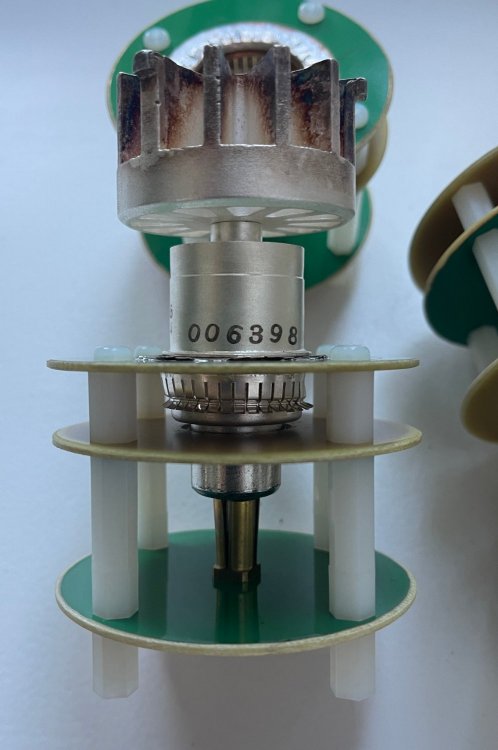

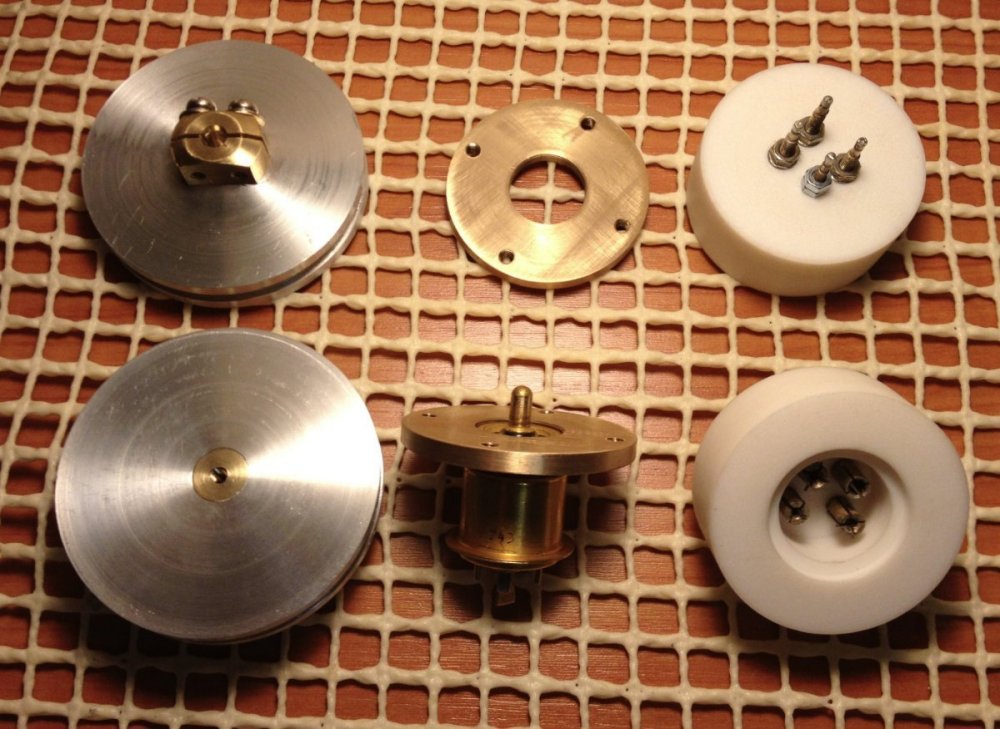

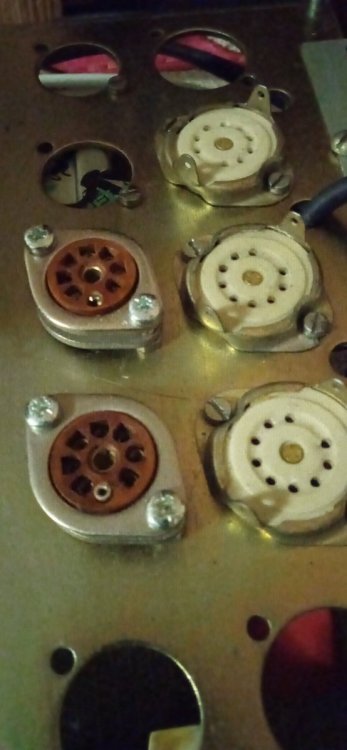

  Вакуумные приборы массового применения давно стандартизированы и имеют легкодоступные разъёмы (панельки и колпачки) для радиолюбительских конструкций.
 Тем не менее бывают ситуации, когда оригинальные разъёмы некоторых типов оказываются сущим раритетом или стоимость явно завышена.
 Предлагаю делится здесь собственными вариантами решения подобных проблем и сравнением различных вариантов промышленного производства. Давно известно, что панельки различных изготовителей могут кардинально отличаться.

Nittis Local

Nittis

Posted
Posted

Роман, за счет чего держится верхнее кольцо панели, в которое садится цоколем лампа?
С уважением, Nittis
