В своих усилителях предпочитаю гальванику везде, но иногда на входе усилителя  разъемы  L и R  с гальванической связью,  устанавливаю дополнительные входные  L и R  разъемы с разделительными конденсат

Posted Images

Meshochnik Local

Meshochnik

Posted
Posted

Ну, понятно БМ использовать крайне нежелательно, но а с ПС-то (полистирол), что не так? Тоже негерметичный?, просто давно в руках не держал.

  • 1 month later...
Xрюн222 Mentor

Xрюн222

Posted
Posted

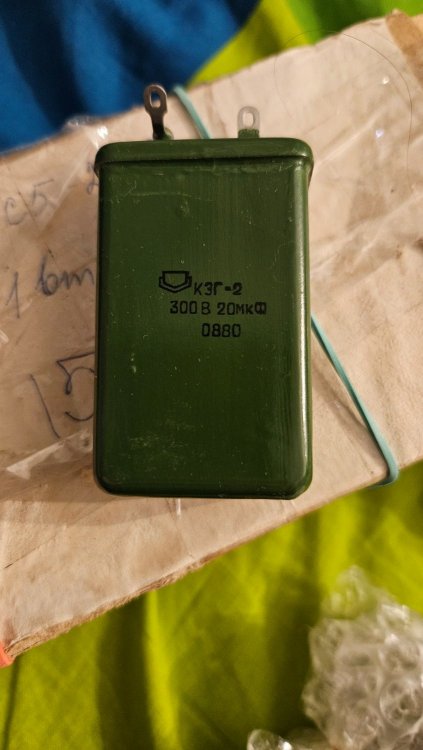

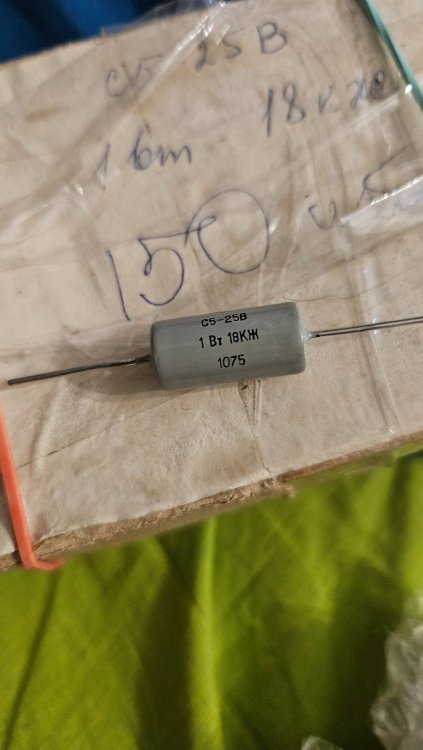

Вот, кстати, с учетом напряжения - не очень они и большие, и фольга ли? С другой стороны - что лучше, пресловутая фольга 8 мкм или металлизация 10 мкм, тоже вопрос...

Где-то у меня валяется 6 мкф х 2 кВ раб/6 кв испытат., сфоткаю если сил хватит вытащить...

KAI Proficient

KAI

Posted
Posted
2 минуты назад, Xрюн222 сказал:

Вот, кстати, с учетом напряжения - не очень они и большие, и фольга ли? С другой стороны - что лучше, пресловутая фольга 8 мкм или металлизация 10 мкм, тоже вопрос...

Фольга предпочтительнее.

Кружка Local

Кружка

Posted
Posted
11 минут назад, Xрюн222 сказал:

с учетом напряжения

До того стояли SEL примерно такого же габарита - 60мкФ.

Bosch - 18мкФ - 70 мм в диаметре, а эти 20_ки - аж 100 мм.


matss Proficient

matss

Posted
Posted
В 29.10.2024 в 19:37, Meshochnik сказал:

ПС-то (полистирол), что не так?

Про эти я не слышал, а вот ПМ на 300пФ, выводы были не паянные, проверил ёмкость была в норме, после зачистил и залудил выводы и не проверив впаял в схему, которая отказалась работать, долго не мог понять причину, пока дотошно не начал проверять платы и все её компоненты.  Был ещё один в запасе такой конденсатор, проверил ёмкость в порядке 300пФ, зачистил и залудил выводы и проверил прибором VC6013, на приборе шкала зашкаливала и прибор вырубался, вот такая бывает подлянка.

Meshochnik Local

Meshochnik

Posted
Posted

У меня так ЭГЦ в катодах под'вёл, чуть не спалил всё. А полистирол есть разный, весь в рамках заявленных характеристик. Единственная пара К70-7 показала неудовлетворительный результат, но только при прослушивании.

  • 2 weeks later...
sound Local

sound

Posted
Posted


Это что получается, самые линейные в звуковом диапазоне танталовые, а как они себя поведут скажем в акустике? Ну понятно что им место в питании цифровых схем, а ещё где?



BAA Master

BAA

Posted
Posted

Один из источников искажений, диэлектрическая абсорбция, искажения уже постились.


  • Like (+1) 1
sound Local

sound

Posted
Posted

Диэлектрическая абсорбция как искажения в одном месте, в другом месте важнее другой параметр. Например полипропилен имеет лучше параметры чем  Бумаго-фольговые, однако в фильтре акустики по НЧ или фильтре питания ламповых схем предпочитают вторые.

Снижение емкости от частоты.jpg

  • Like (+1) 1
BAA Master

BAA

Posted
Posted
7 minutes ago, sound said:

однако в фильтре акустики по НЧ или фильтре питания ламповых схем предпочитают вторые.

Там без искажений нельзя :-(

  • Smile 1
sound Local

sound

Posted
Posted
1 минуту назад, BAA сказал:

Там без искажений нельзя :-(

Глупости, там ценности внесения одного в другое разные.

RSD Veteran

RSD

Posted
Posted
3 минуты назад, BAA сказал:

Там без искажений нельзя :-(

  Так их в противофазе ставят по направлению, искажения и вычитаются





tubelover Collaborator

tubelover

Posted
Posted

Измерительная техника 70-80 годов. Применяли в основном электролиты алюминиевые и тантал. Время идет и надо подумать о замене. Что используете?

Почитав литературу и зарубежные форумы, пока видится использование на очень больших емкостях полимерные алюминиевые электролиты, все остальное - полимерный тантал. Возможно есть смысл в некоторых местах сделать конденсаторные батареи. Шунтировать керамикой или полипропиленом есть смысл. У керамики бывает пьезо.

BAA Master

BAA

Posted
Posted
50 minutes ago, tubelover said:

Что используете?

Смотря куда, смотря зачем. Никто стандарта де факто от AD, NS и прочих Силикониксов не отменял. Если не указано иначе с десяток ом к шине питания, потом параллельно тантал, X7R, NP0 и уж если совсем-совсем ещё NP0, типа 10, 0,1, 0,01, 1000. Пользовал в наносекундном аналоговом процессоре сигнала с ФЭУ, перед УВХ/АЦП.
С тех пор вряд ли что поменялось, разве что стабилизаторы, что часто лучше конденсаторов.
Если фильтровать что, питательно преобразовательное (малое) - стадо Х7К плюс дроссель/бусина ферритовая с затуханием. Сравнивал с танталом сухим и полимерным электролитом. Очень малое ESR/ESL керамики приводит к высокодобротным резонансам - надо бдеть. Проходные керамические конденсаторы и интегрированые композитные дроссели - очень даже очень, равно как и фильтры, готовые. Если что мощное - электролит или пленка (если высокое). И да, всё, кроме NP0 зудит, от тока али напряжения...
Что-то в сторону ушёл. Не надо вместо тантала/электролита с потерями ставить полимерные с нулевым сопротивлением. Починяльщики Тектрониксов и Паккардов просто ставят примерно тоже самое.

  • Thanks (+1) 1
  • 2 weeks later...
Meshochnik Local

Meshochnik

Posted
Posted

Что-то сразу не ищется по каталогу. Вот такой пропилен, - с фольгой или напылением?, ну .. и может кто применял как межкаскадный?Rifa.jpg.dd27749c8857f799c7ff117c13ec8533.jpg

Meshochnik Local

Meshochnik

Posted
Posted
3 минуты назад, Stan Marsh сказал:

Это металлобумажный.

ну вот..., а я уже раскатал. Спасибо, - а написали MP...

Meshochnik Local

Meshochnik

Posted
Posted
4 минуты назад, Stan Marsh сказал:

Нормальный конденсатор, можно использовать как межкаскадный.

да я не в притензии, просто при продаже позиционировался как пропиленовый, или я уже запамятовал...

  • 4 weeks later...
Omega Apprentice

Omega

Posted
Posted

Всем доброго времени суток.Кто чего может сказать дельного про пленочные конденсаторы от изготовителя Bevenbi-интересует личный опыт.

Bevenbi film cap pp.jpg
