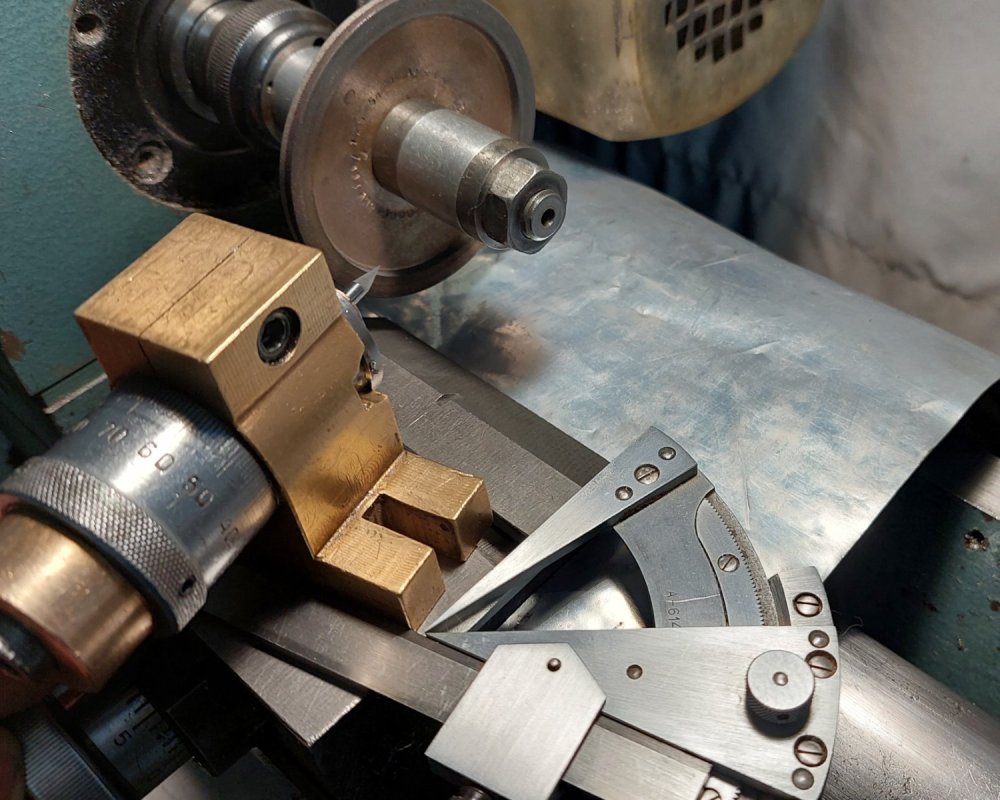

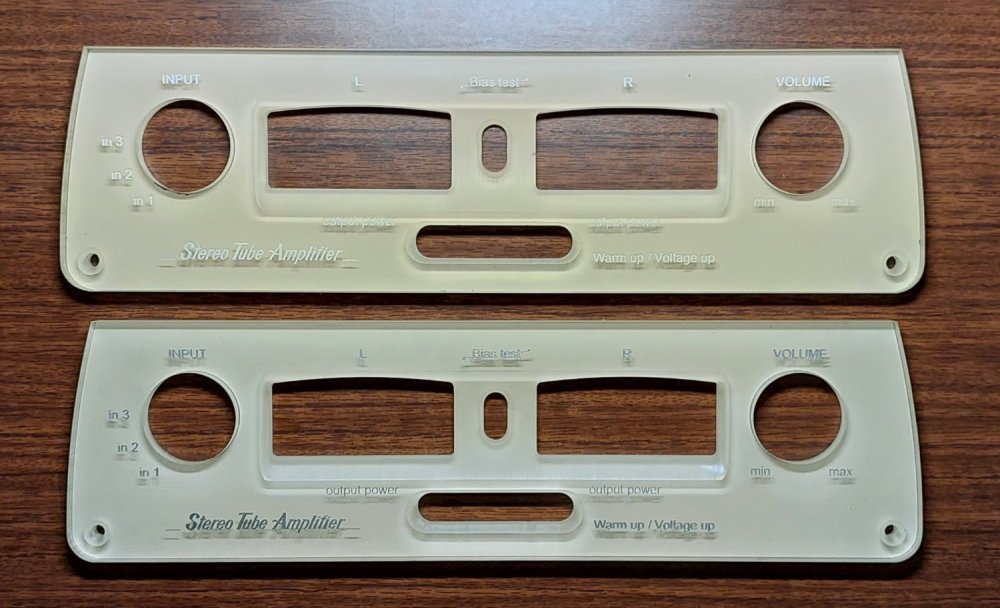

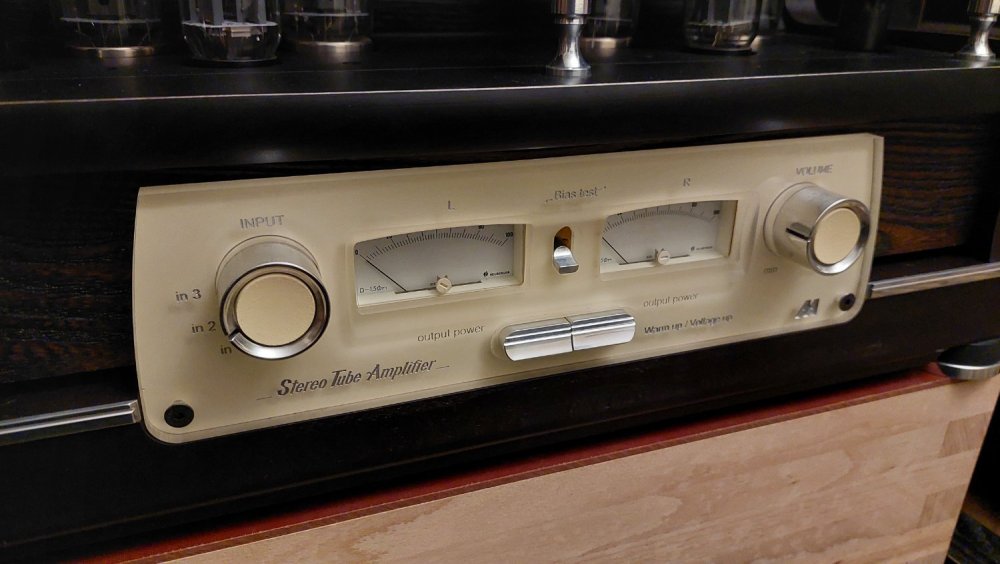

  Продолжу... уменьшил размер шрифта на передней панели, выглядеть стало более изысканно - мелкие надписи требуют более точной заточки и затыловки режущего инструмента. В идеале (при касании заготовки), фреза должна оставлять микроскопическую окружность, она определят минимальную толщину фрезерованного штриха. Острый кончик резца легко отломить, задев им что либо.

  Пробовались различные цвета надписей; черный, серебристый, белый - больше подошел серебристый. Глубина фрезеровки тоже влияет, глубже - надписи выглядят темнее и толще.

  Раздельные кнопки питания, объединил, стали более понятны и информативны их положения. Попробую несколько изменить их вид, сейчас они выглядят как то простовато.

  На очереди надписи на задней панели и подсветка передней...





  • Like (+1) 6
  • Thanks (+1) 1
  • Replies 203
  • Created
  • Last Reply

Top Posters In This Topic

Posted

Кнопки питания слишком крупные и совмещенные . Центральное их расположение тоже большой вопрос. Ненужное внимание привлекают.
Остальное отлично .

Posted
1 час назад, Сергей А сказал:

Кнопки питания слишком крупные и совмещенные . Центральное их расположение тоже большой вопрос. Ненужное внимание привлекают.
Остальное отлично .

   С размерами кнопок с Вами согласен, требуют доработки (писал об этом), размер клавиш был предопределен, примененными ранее двумя круглыми диаметром 12мм, отверстия в прежней панели не позволяли их уменьшить.

  Варианты доработки, оставив окно в передней панели прежним, уменьшаем толщину кнопок на 2-3мм с низу (не глубоко), зрительно будет легче смотреться, но теряем бликующую нижнею грань. Второй вариант уменьшаем с верху, зрительно облегчаем и добавляем бликующую грань. Третий вариант, фрезеруем на выгнутой плоскости кнопки бликующую горизонтальную грань, чуть отступив сверху / и такую же грань делаем на опоясывающем основание полированном молдинге (он тоже простоват)...  но везде есть риск сделать хуже.  Либо делать все заново, включая переднею панель.

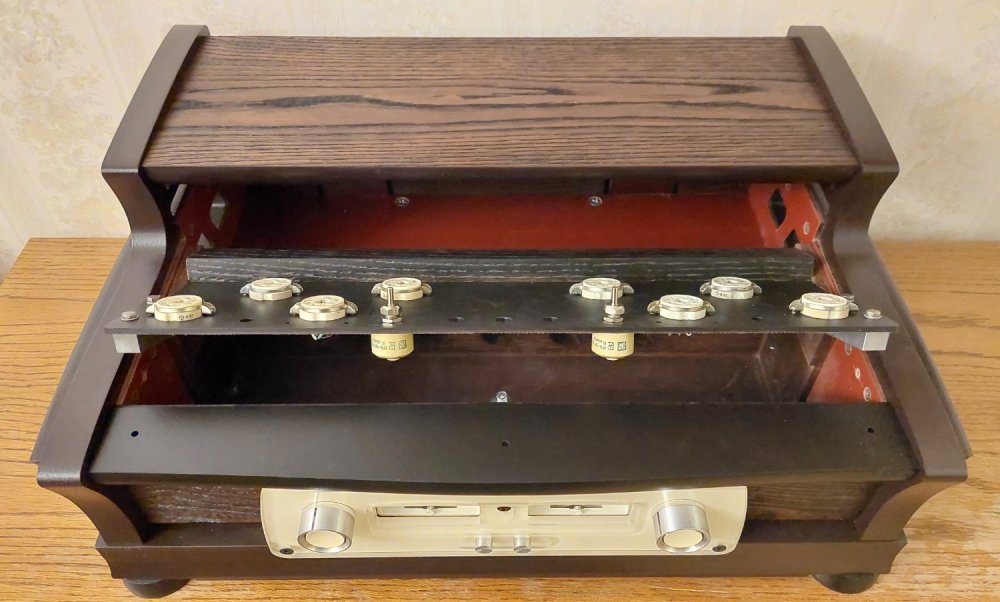

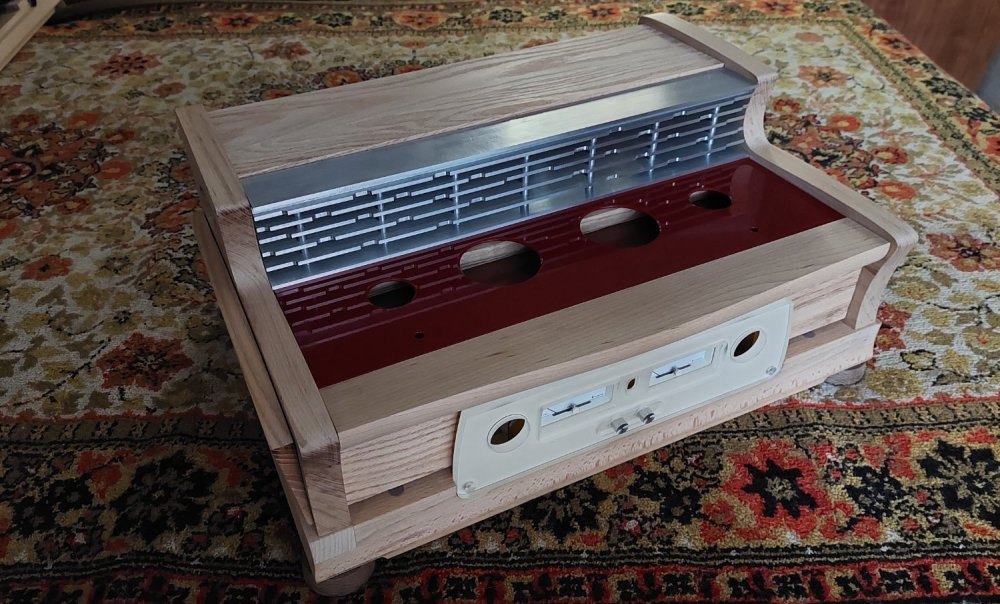

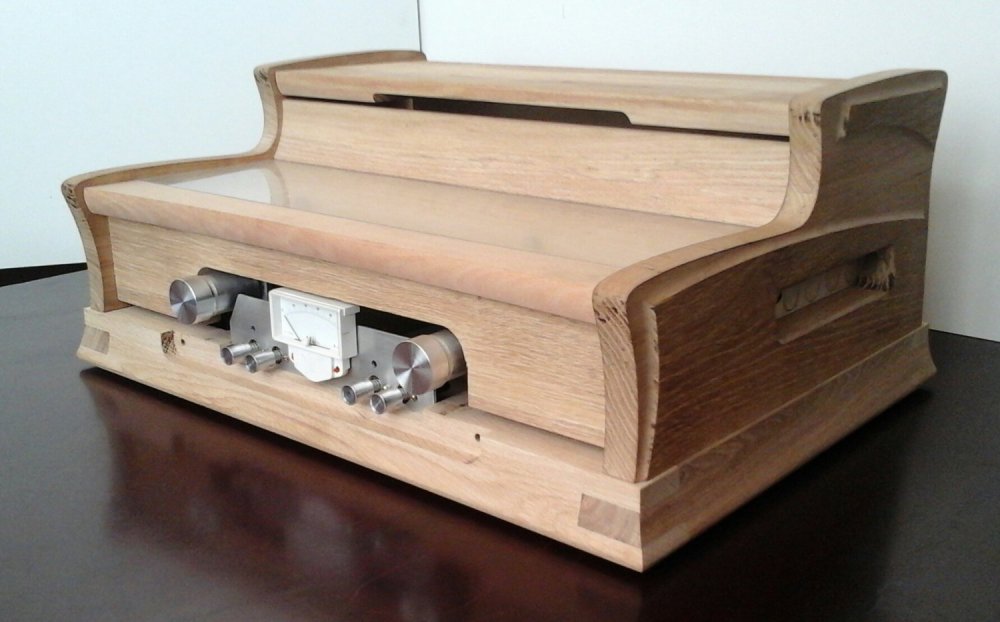

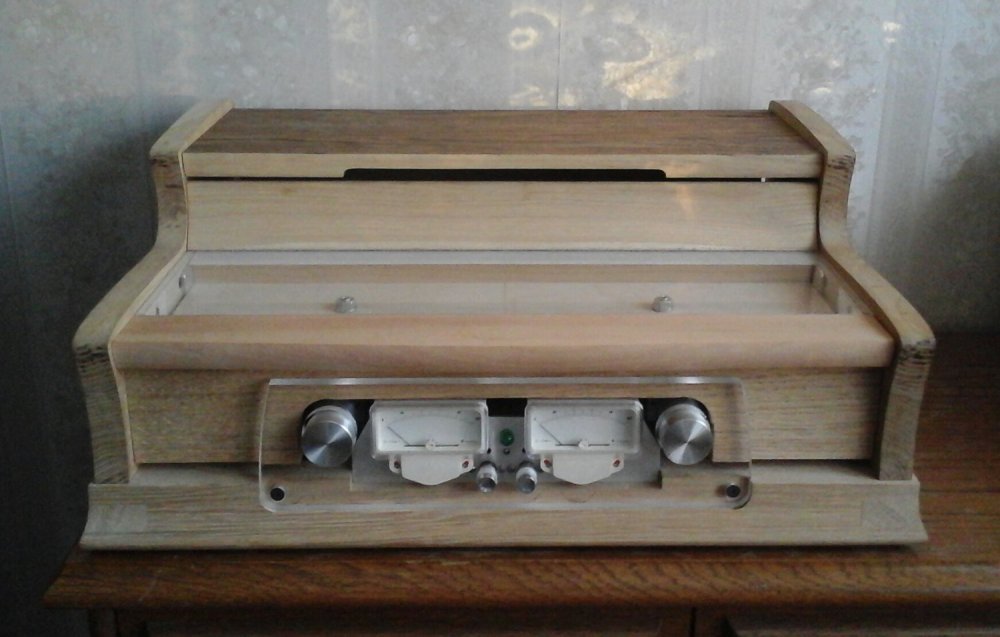

 В остальном я с Вами не согласен, многое предопределено конструктивными параметрами корпуса, это развитие прежнего универсального варианта, в двух словах о всех нюансах не расскажешь.  Если коротко... верхний съемный корпус - простая трех стоечная конструкция, обуславливает расположенную в центре панель управления. Далее, края лицевой панели "заняты" крепежными винтами (многим такое решение не нравится - считаю так просто и удобно), за ней несущая приборная панель, края ее также "заняты" креплением к основанию - в середине немного места. С одним прибором, можно сместить сетевой переключатель, немного в бок. С двумя приборами, что более удобно для контроля параметров усилителя - возможно разместить "сеть" только по центру.

  Для меня на первом месте конструктивное решение, внешность это потом. Опять же "сеть" по центру - больше симметричности в части наводок на стерео сигнал.

  Совмещенные клавиши накал/анодное имеют общий смысл - питание, если торопишься и не жалко лампы - жми сразу обе. С точки зрения информативности, нажатое положение одной клавиши заметно более на фоне другой (не нажатой), когда они расположены вместе.

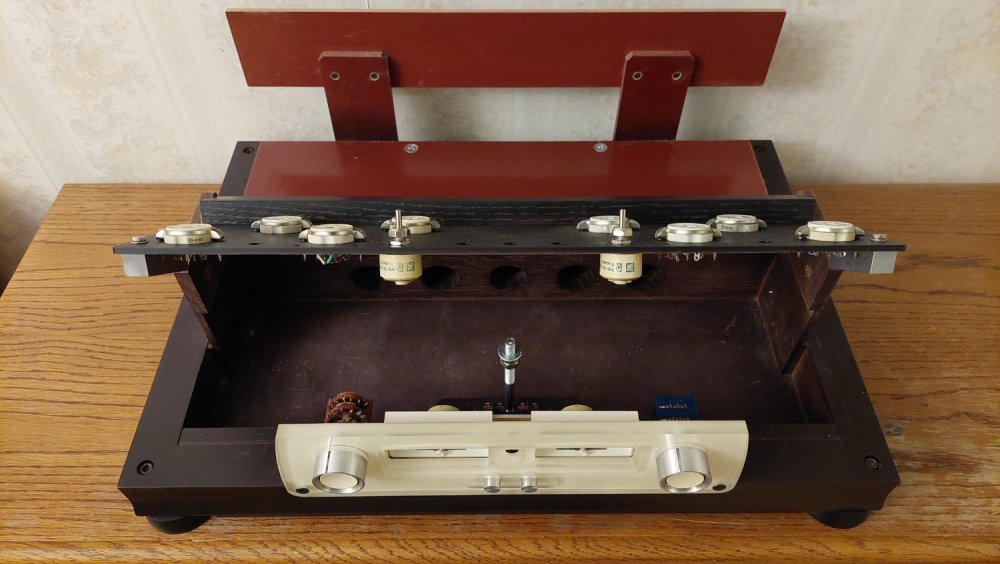

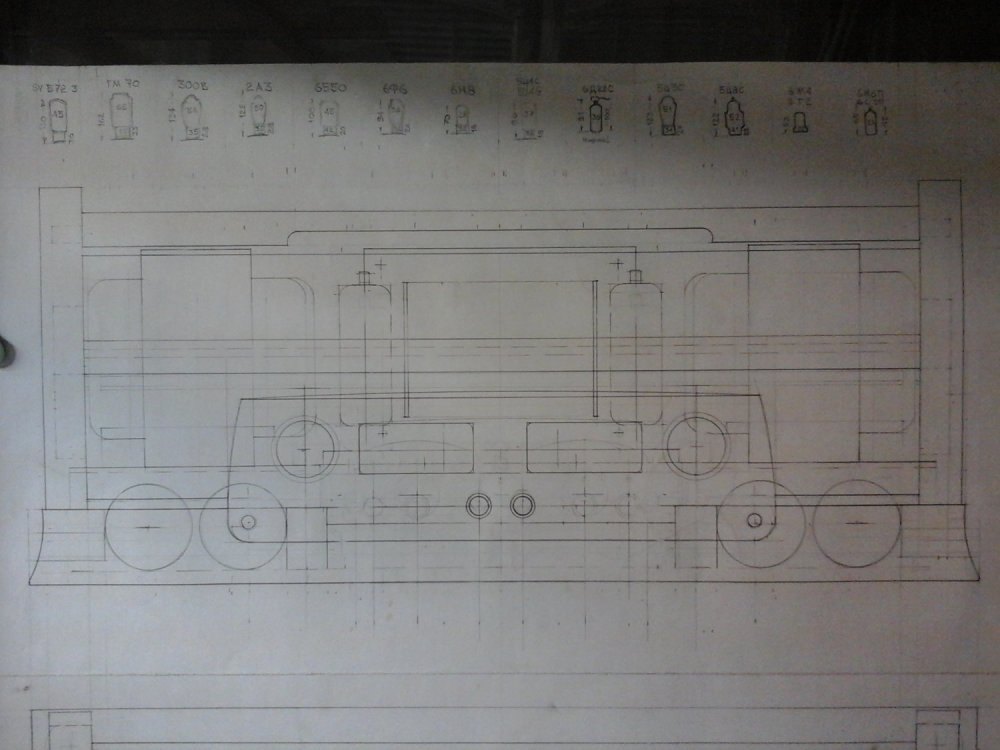

  Главное достоинство этого корпуса от прежнего варианта в том, что применено одно ребро жесткости расположенное поперечно, вместо двух продольных. Мешающих, снижающих внутреннее пространство в передней части. Одной опоры для откидной ламповой панели стало не достаточно - применил дополнительные упоры по краям. Применение веньерного устройства и двух потенциометров считаю не целесообразным и усложняющим обслуживание усилителя, (хотя возможность их применения сохранена).

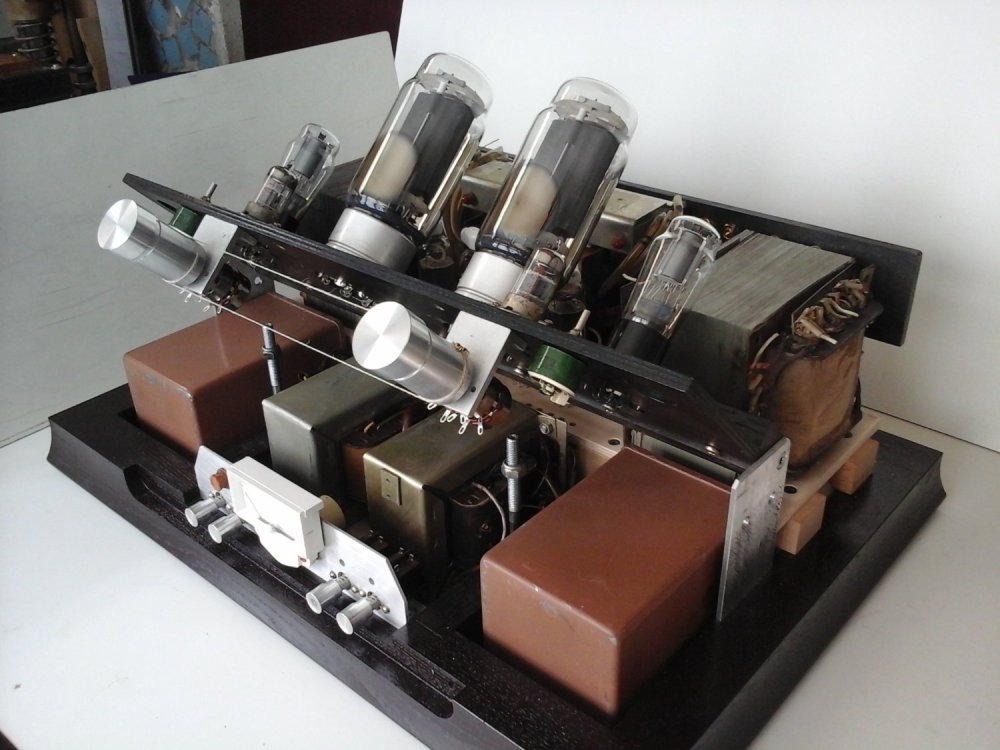

  Имеется два варианта установки переключателя входов / регуляторов громкости - на откидной ламповой панели, сокращаем длины соединительных проводников, но неудобно в обслуживании и требуется более точная установка элементов.  Другой вариант крепим эти элементы на несущей приборной панели, длина соединительных проводников удлиняется на 10-15см.  Но какое удобство мы получаем... возможность обслуживать, заменять элементы не снимая корпуса усилителя, (в открываемый проем проходит конденсатор МБГВ 200мкф 1000в).  А вариант с применением теплового экрана открывает доступ в внутрь корпуса, еще дальше/глубже...

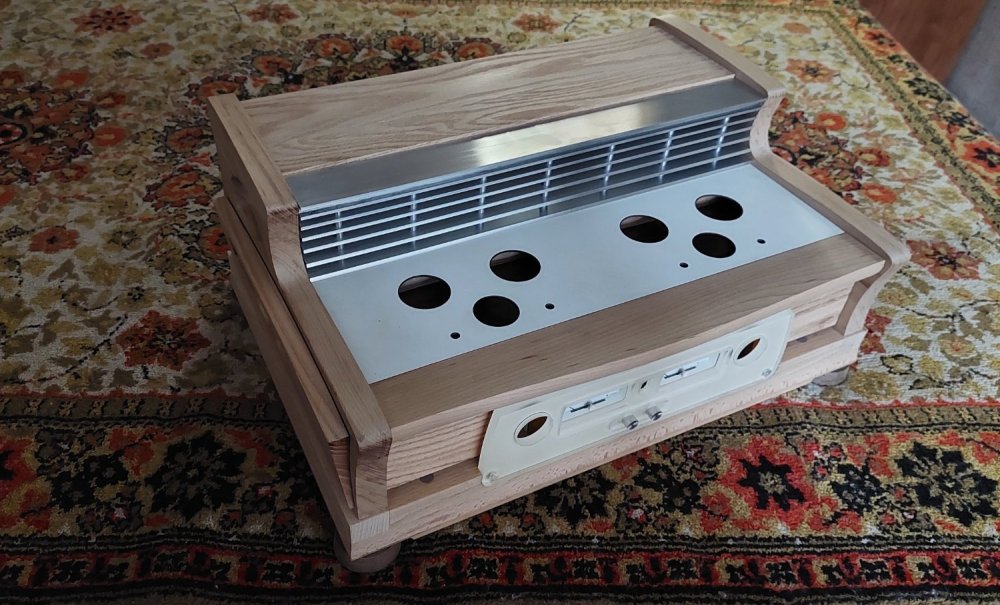

011 — копия.jpg

07 — копия.jpg

  • Like (+1) 4
  • Thanks (+1) 1
Posted

Ну такое решение явно лучше.


Симметричность , как средство борьбы с наводками  :) ?  От наводок нужно избавляться. Они никогда не будут симметричны. И симметрия неудобно , нужно все время помнить о ней ,  и монтаж кривее. Это глупость полная , уж извините , для детей.
Передняя панель конечно не в счет.


  • Like (+1) 1
Posted
27 минут назад, Сергей А сказал:

Ну такое решение явно лучше.


Симметричность , как средство борьбы с наводками  :) ?  От наводок нужно избавляться. Они никогда не будут симметричны. И симметрия неудобно , нужно все время помнить о ней ,  и монтаж кривее. Это глупость полная

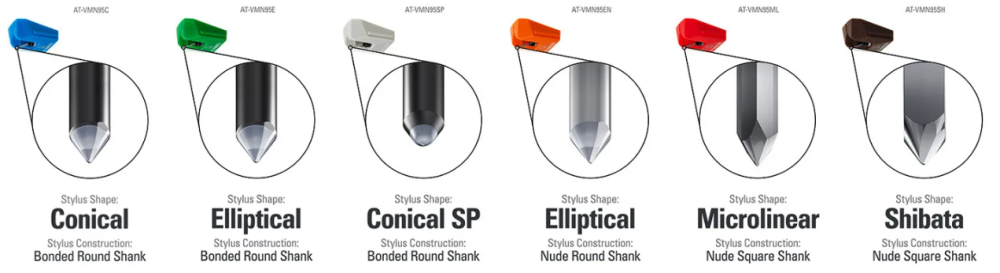

  Перед Вами изделие где конструкторы, стараются добиться максимальной симметричности, конечный продукт проходит контроль (отбраковку). Не достаточно симметричные - продают дешевле.  А ведь полной симметрии все равно не достичь, даже на тангенциальном тонарме, один канал пластинки вогнутая сторона, другой канал выпуклая... и они (конструкторы), все время помнят о ней (симметрии).

Opera Снимок_2024-01-05_172047_yandex.ru.png

Opera Снимок_2024-01-05_172336_yandex.ru.png

  • Smile 1
Posted
3 минуты назад, Timbuktu сказал:

Выглядит здорово! Старомодно-современно :ab:

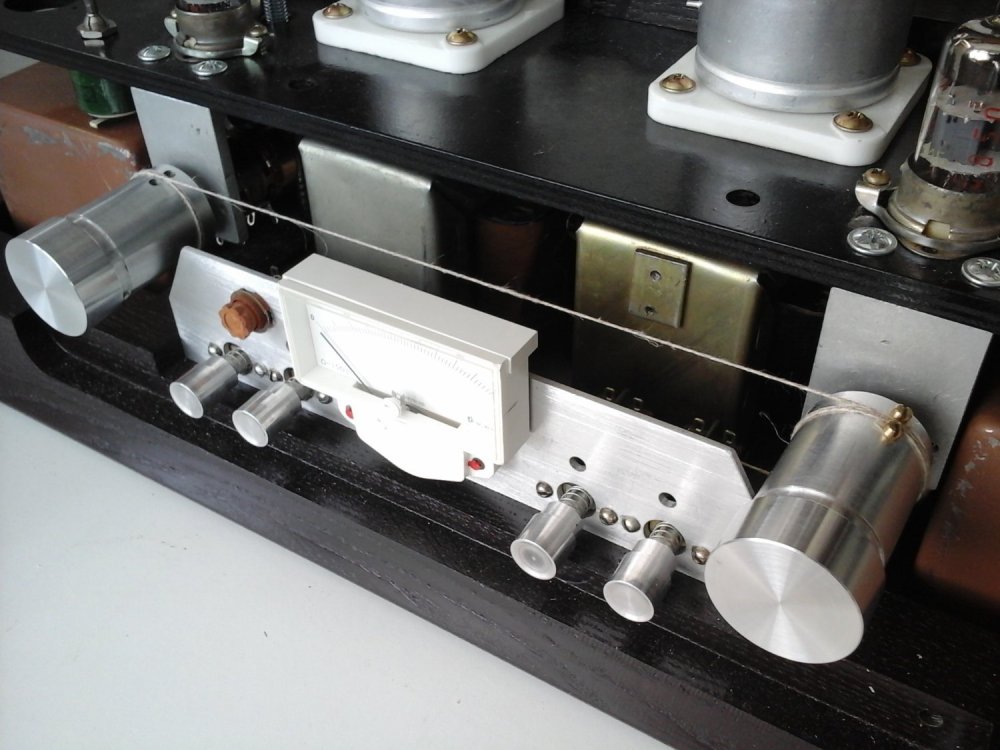

А что за верёвочка между селектором и громкостью?

  Там применены раздельные потенциометры, правого и левого канала, они вращаются синхронно. Если одну ручку притормозить, получаем регулировку баланса.

  • Like (+1) 2
Posted

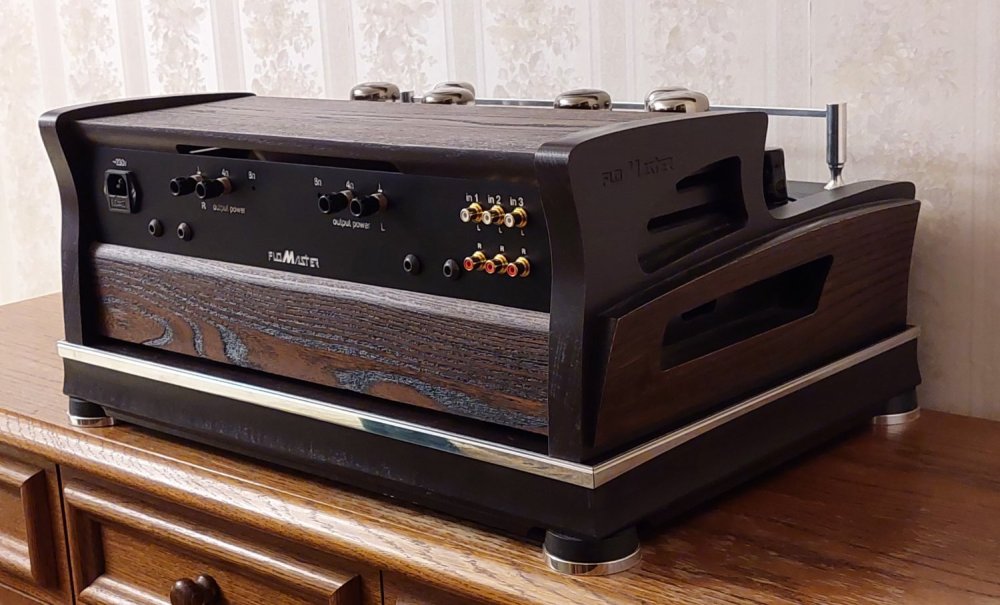

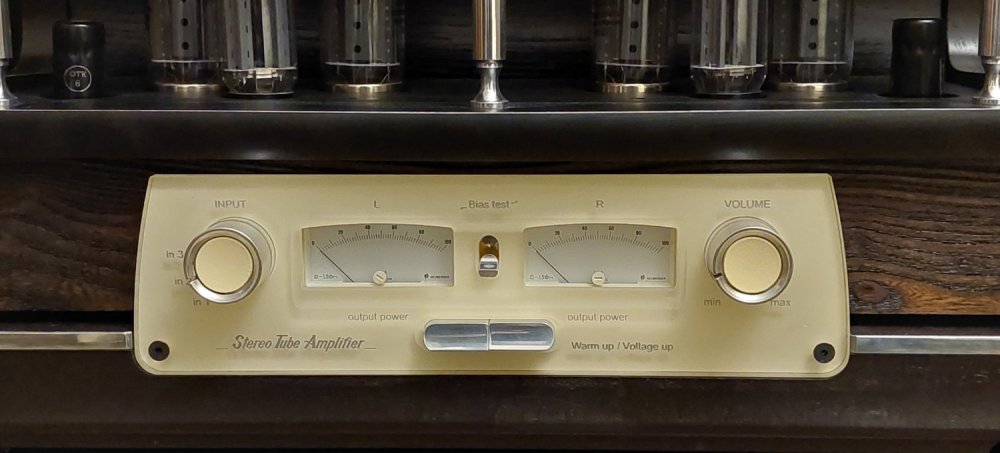

  Сделал надписи на задней панели, получилось не стандартно, (на заготовках копировальных шаблонов, не хватило места для слов;  SPEAKERS.  LEFT.  RIGHT), думаю в принципе ошибки здесь нет.

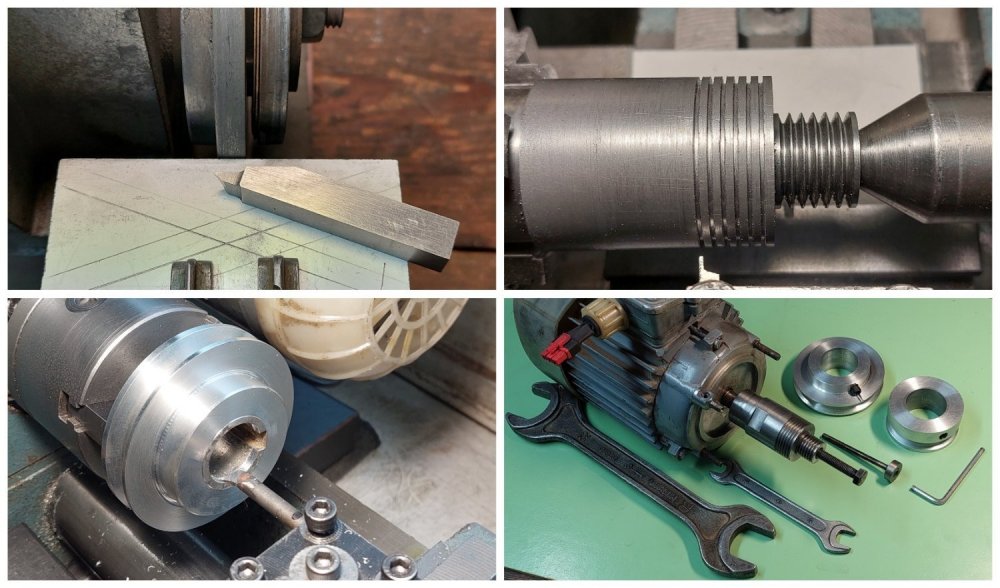

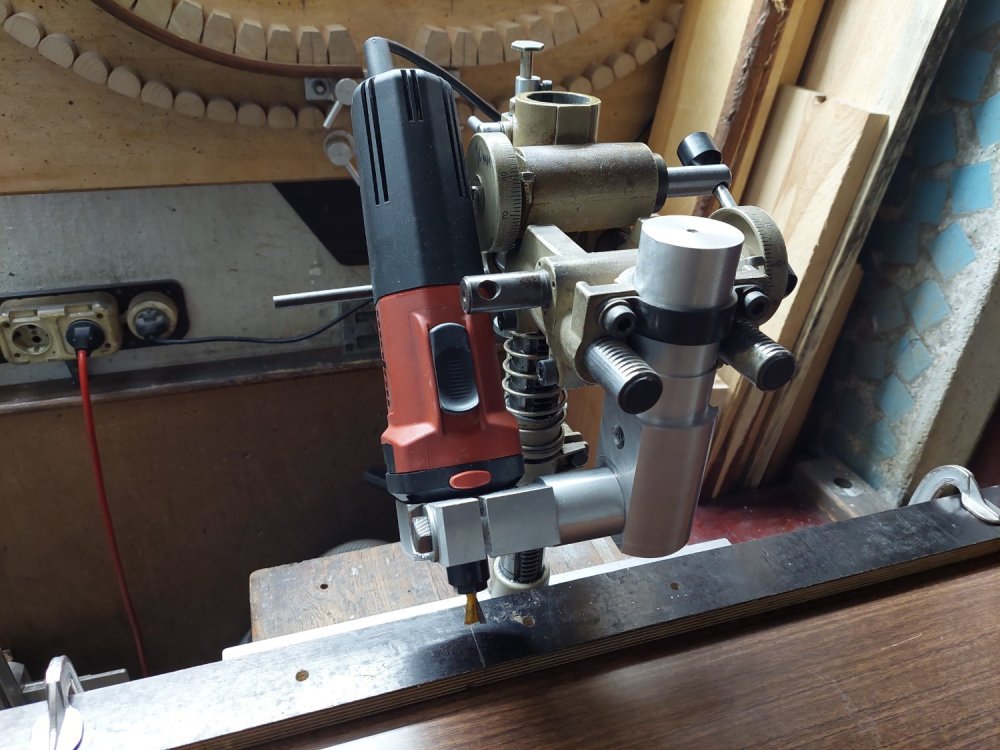

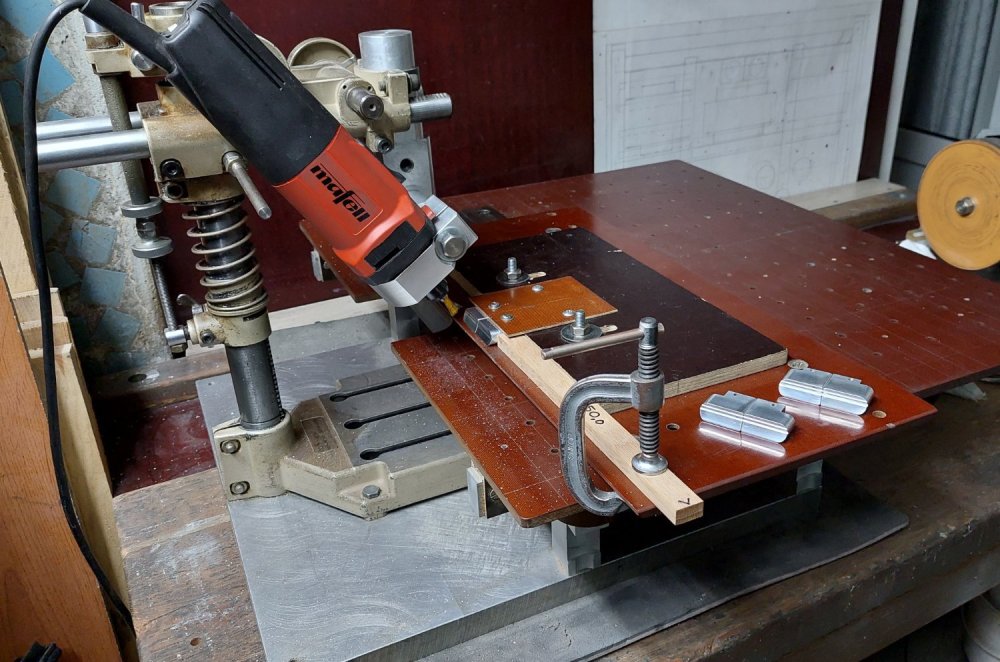

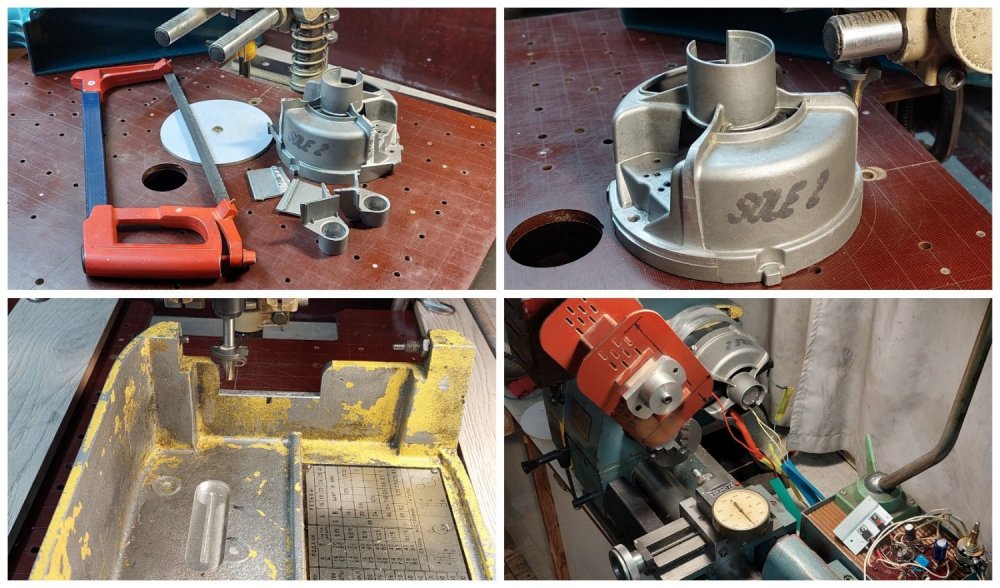

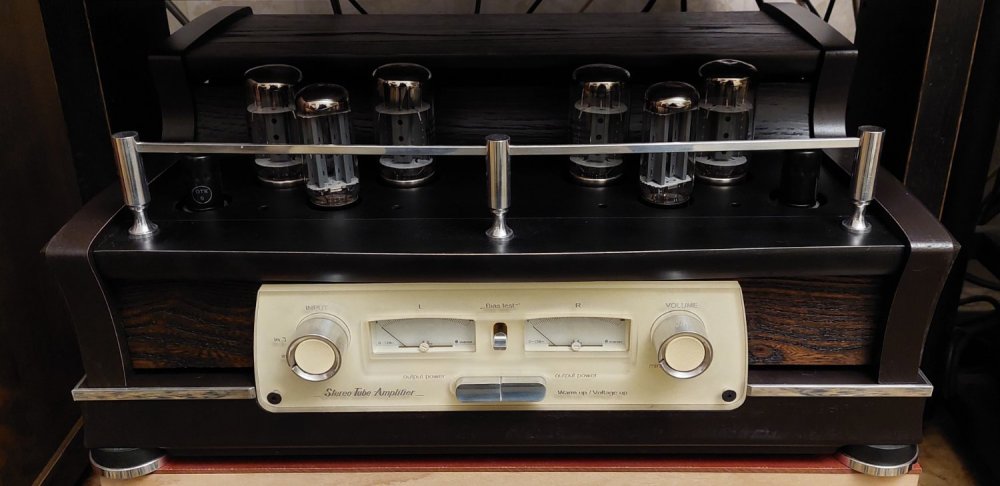

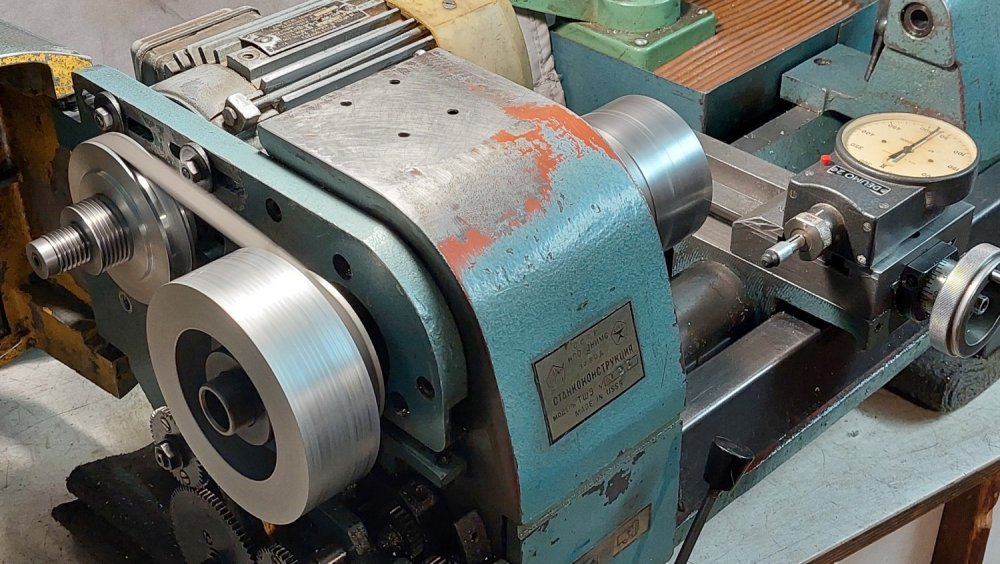

 Улучшил дизайн клавиш питания и опоясывающего молдинга, (добавил бликующие грани), выглядеть стало интересней. Для выполнения таких операций потребовалось доработать вертикальный сверлильный/фрезерный станок. Появилась возможность выполнения на нем: горизонтально сверлильных/пазовальных работ, фрезерование с изменением наклона шпинделя.

 Продолжение следует...






  • Like (+1) 6
  • Thanks (+1) 2
Posted

Тот случай, когда невольно вспоминается подзабытое в наши дни выражение : " Золотые руки  ".

:smile-28:

  • Like (+1) 5
Posted
В 05.01.2024 в 19:47, Фломастер сказал:

один канал пластинки вогнутая сторона, другой канал выпуклая... и они (конструкторы

????

Posted
49 minutes ago, S.Laptev said:

????

Для тех, у кого рация на танке: один канал на внутренней стороне канавки с радиусом (выпуклой) второй на внешней (вогнутой).

  • Smile 1
Posted

А как на самом деле дело обстоит, разве не написано в гуглах-яндексах? Иголка же не знает об этом, что она не в танке.

Про то, причем тут невероятный антидизайн и виниловые головки, я даже и не спрашиваю. Про скатывающую силу и т.д.

16130368200842352.JPG.4365c2f993a9203fe9c1a24dad6891b7.JPG.47e841d513da24e18e23d9e485358812.JPG

  • Like (+1) 1
  • 4 months later...
Posted

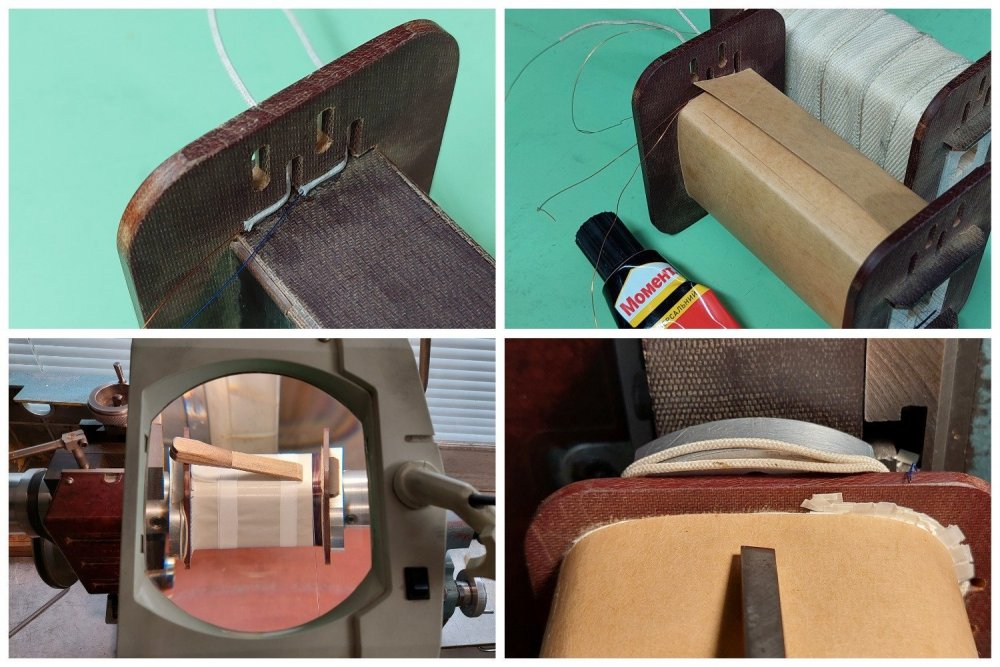

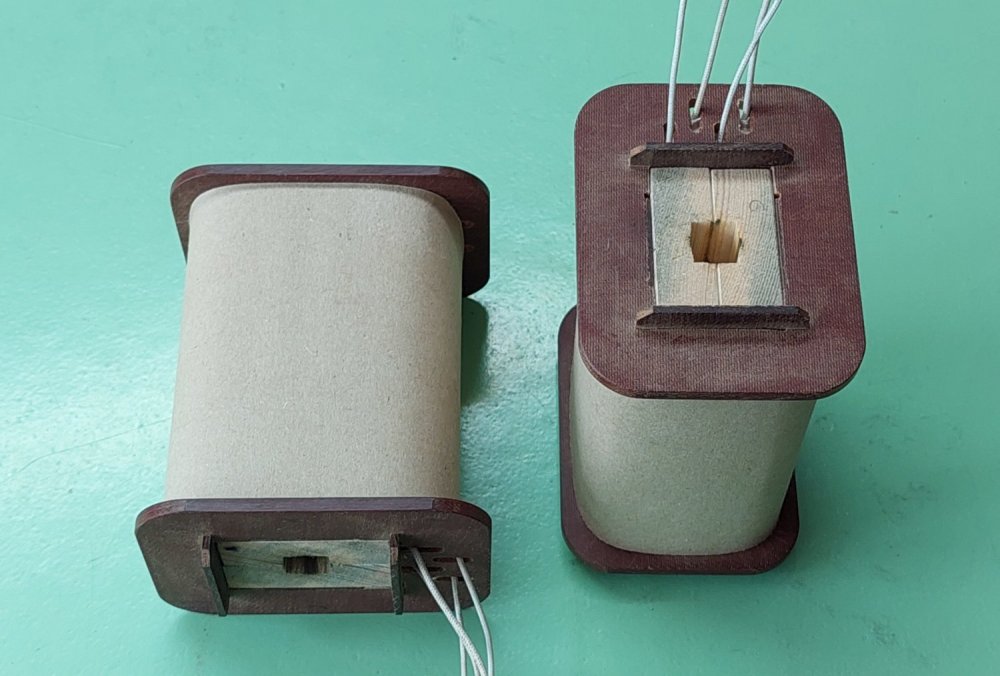

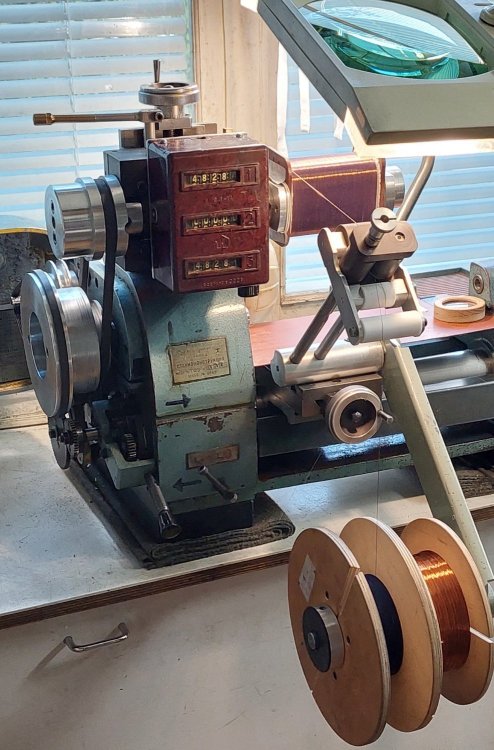

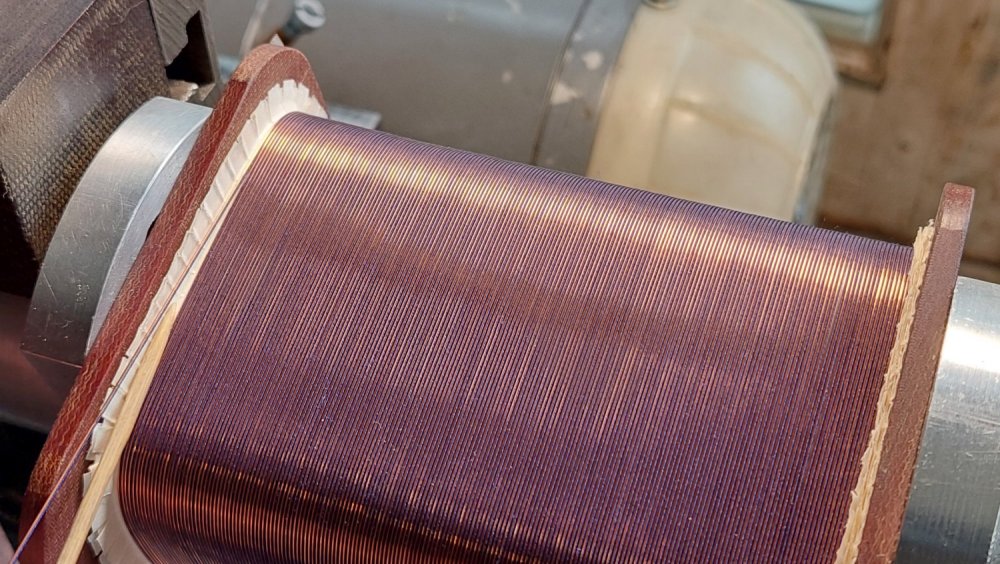

Не, видать ослабли стяжки силового. Надо подтянуть, но там геморойно, но придется. Завтра фоткну.

Posted
37 minutes ago, alex2203 said:

Не, видать ослабли стяжки силового. Надо подтянуть, но там геморойно, но придется. Завтра фоткну.

Побуйте подклеить...

Posted
1 час назад, alex2203 сказал:

Появился гул от силового трансформатора.

Помеха/постоянка в сети?

Posted

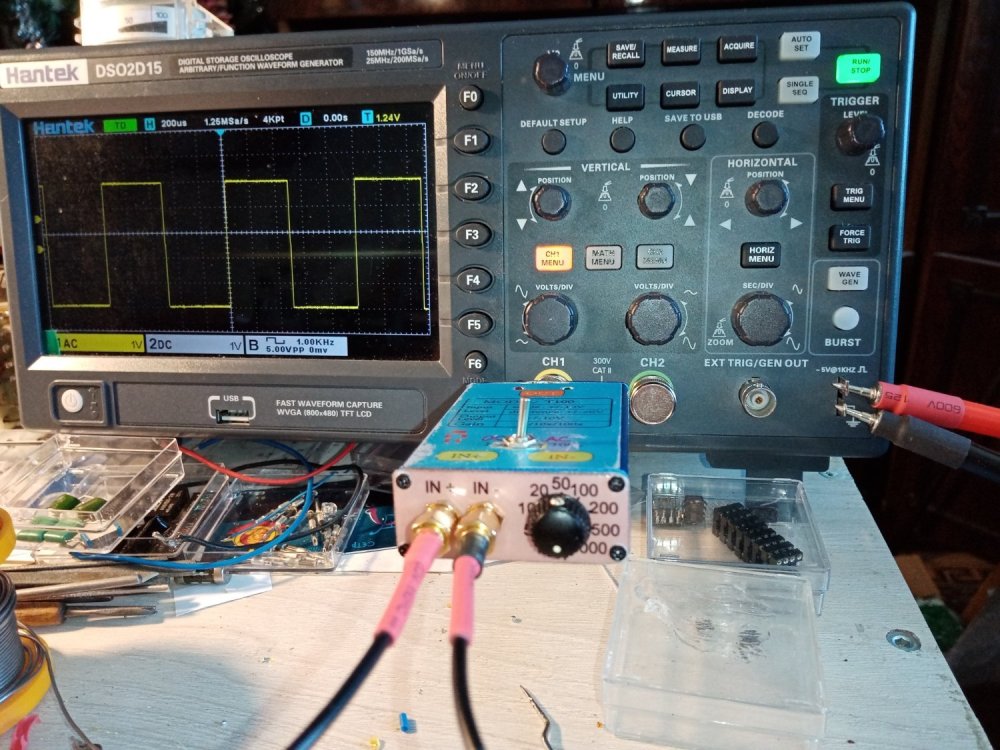

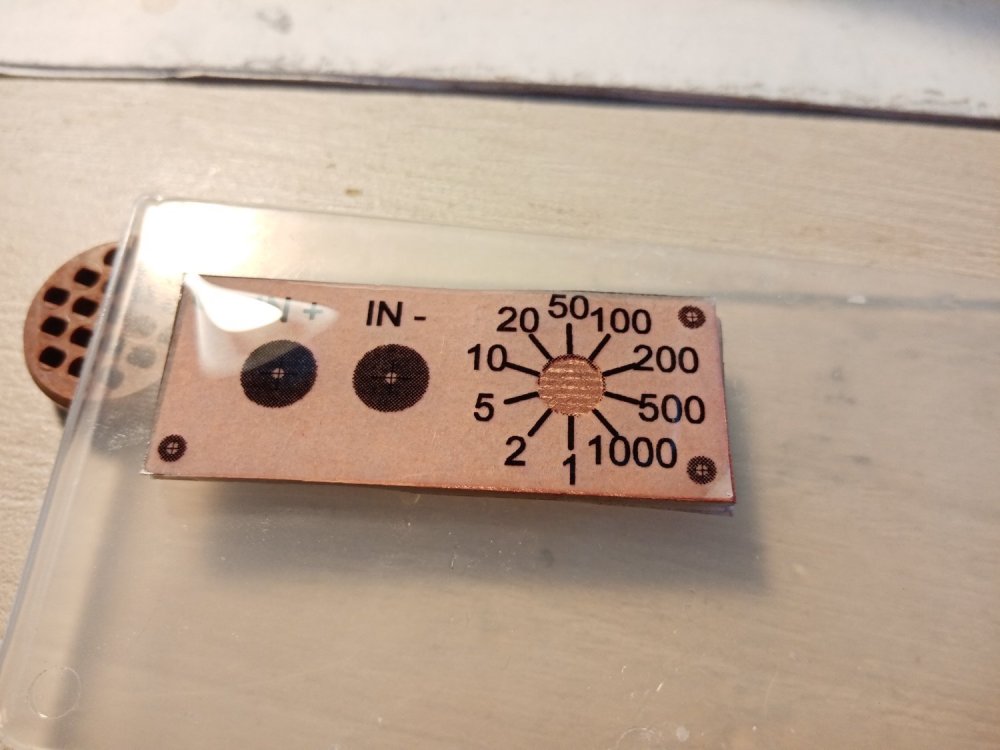

Понадобилась тут передняя панелька 50х20мм для дифпроба в осциллоскоп, долго маялся, пытался напечатать на принтере и приклеить эпоксидкой. По стеклотекстолиту выглядело совсем грустно, купил смолы специальной для поделок, прозрачная, крепкая и не дает усадку, сохнет сутки. Напечатал на обычной бумаге, приклеил со стороны фольги и вроде неплохо получилось, наверняка не сотрется.



Posted
44 минуты назад, Goofnm сказал:

Помеха/постоянка в сети?

Нет просто ослабли стяжки, через алюминиевые уголки.

Posted

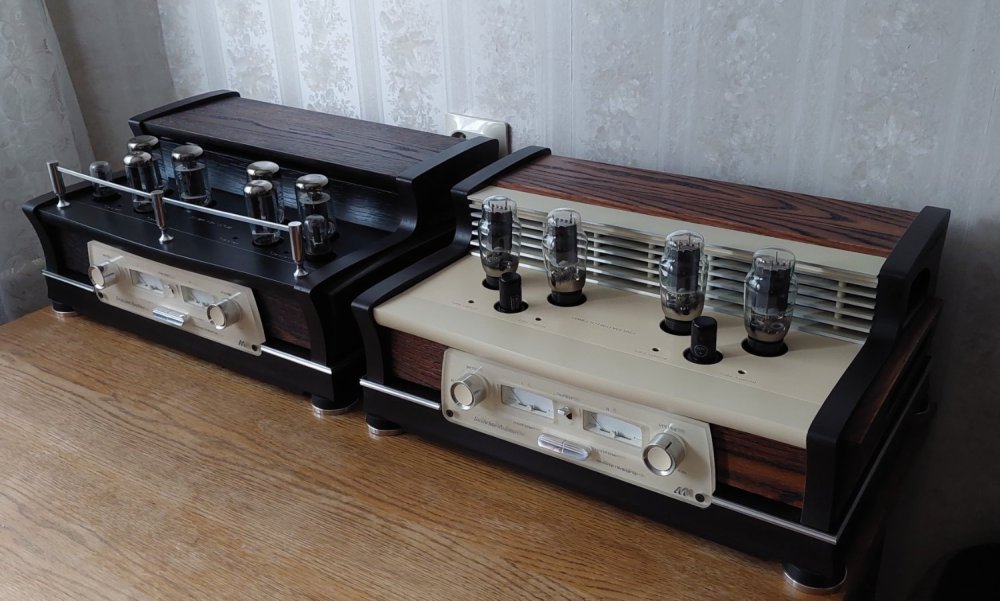

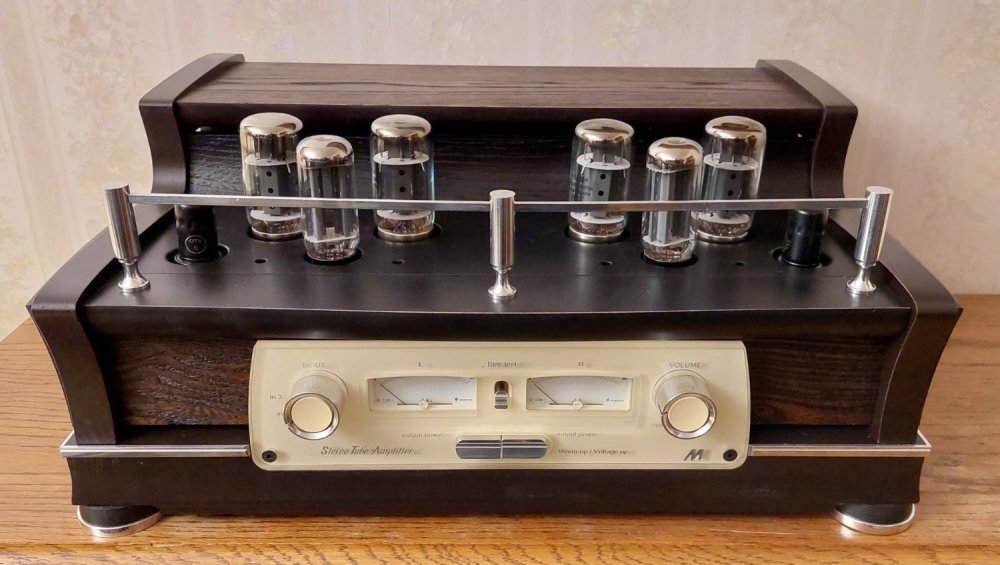

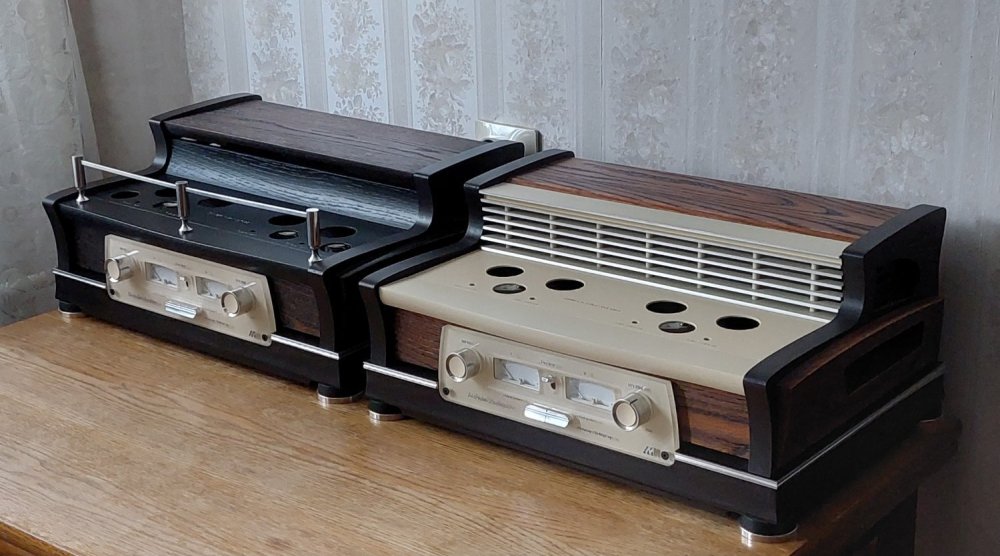

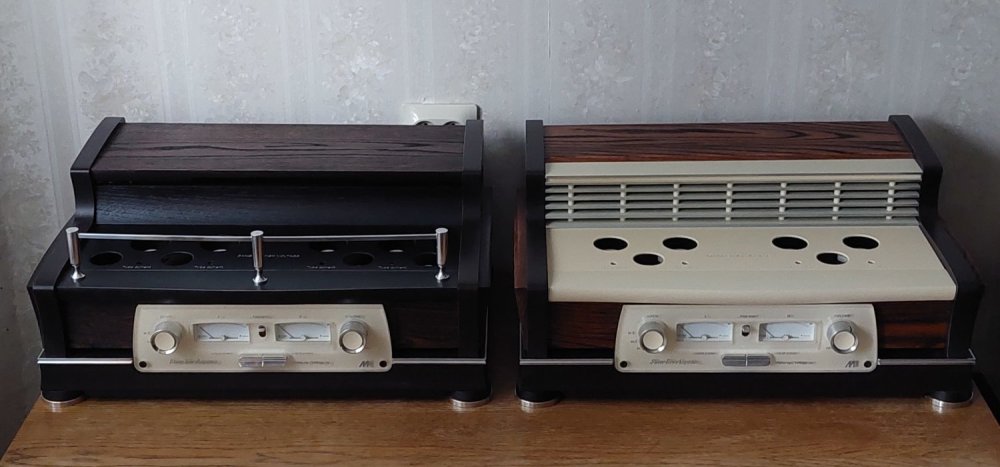

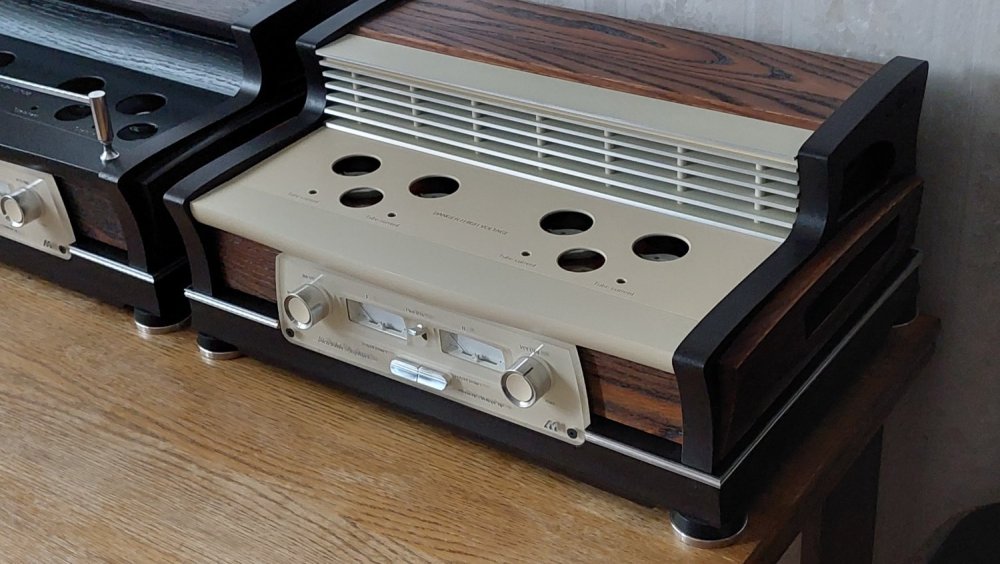

  Черный и светлый образ, мне больше нравиться светлый. Он не такой мрачный, воздуха (зрительного пространства) больше. Ограждение ламп в светлом варианте, будет другое, лампы вставлены просто для общего вида.





  • Like (+1) 4
  • Cool (+1) 1
