13 минут назад, ВАК сказал:



13 минут назад, ВАК сказал:

Мансарду обогревать..у меня там прохладно зимой

Что вы будете обогреватель - это ваше дело, а я про отверстия вокруг панелек.

  • Replies 280
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Stan Marsh
Stan Marsh

Я уже как-то показывал фото наших моноблоков, с восьмью штуками 6С33С.  И, разумеется, я против деревяшек, им не место в таких ламповых усилителях.

Rezvoy
Rezvoy

Вокруг ламп отверстия делают не для вентиляции, а для отсечки распространения тепла.

grat
grat

Информация к размышлению https://www.radiomuseum.org/forum/ppp_endstufen_in_neuem_licht.html#google_vignette

Posted Images

ВАК Community Regular

ВАК

Posted
Posted

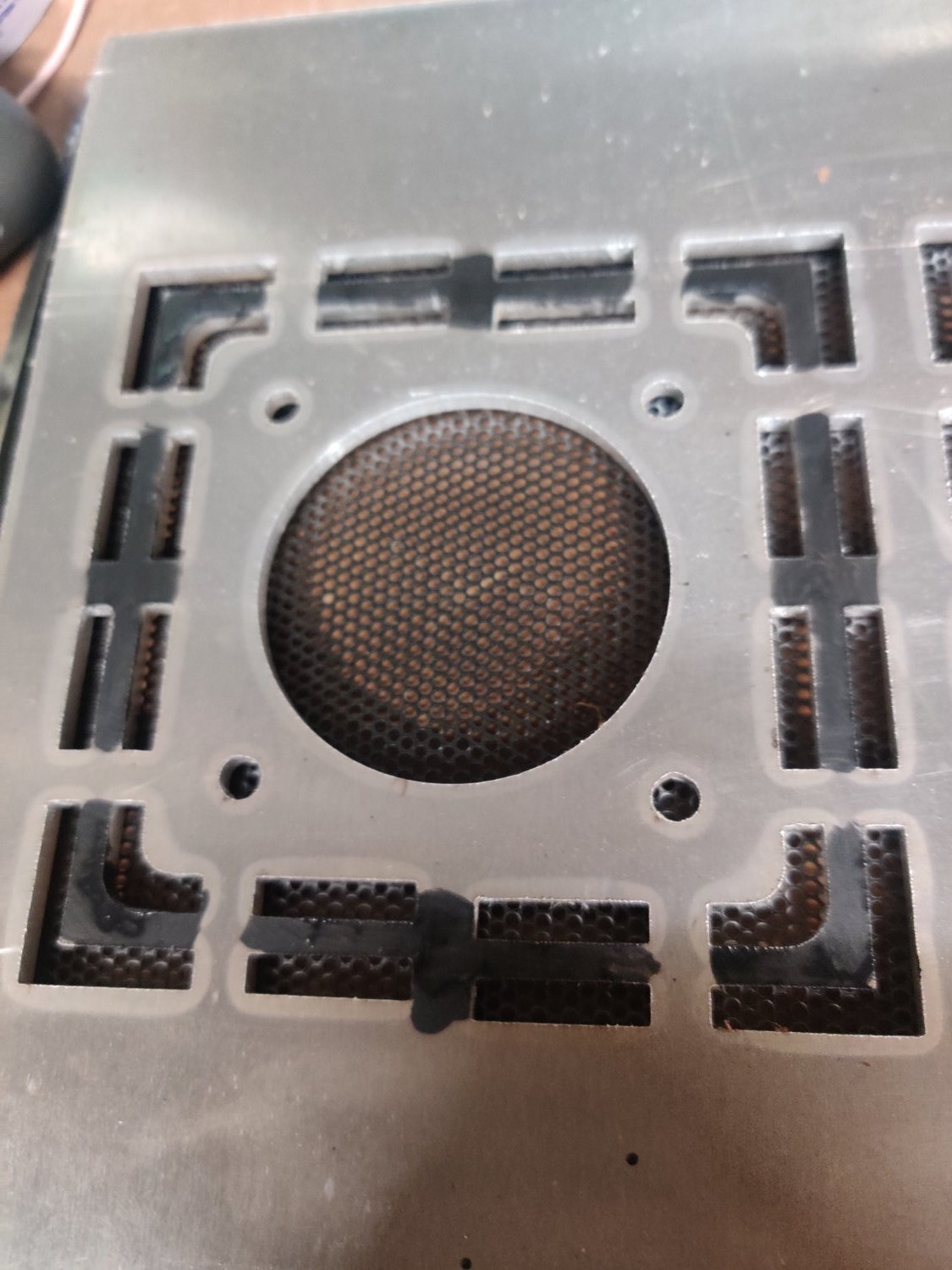

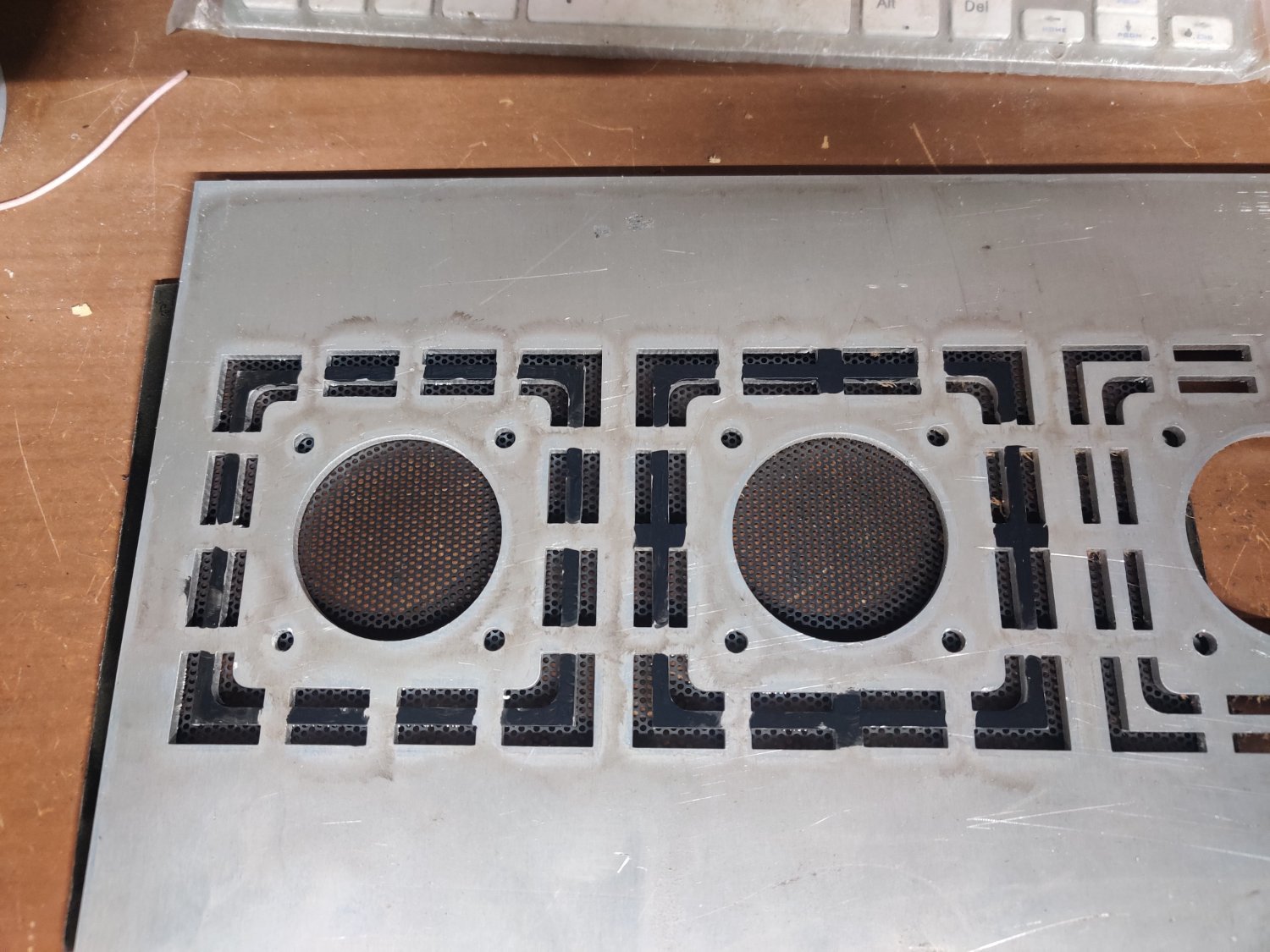

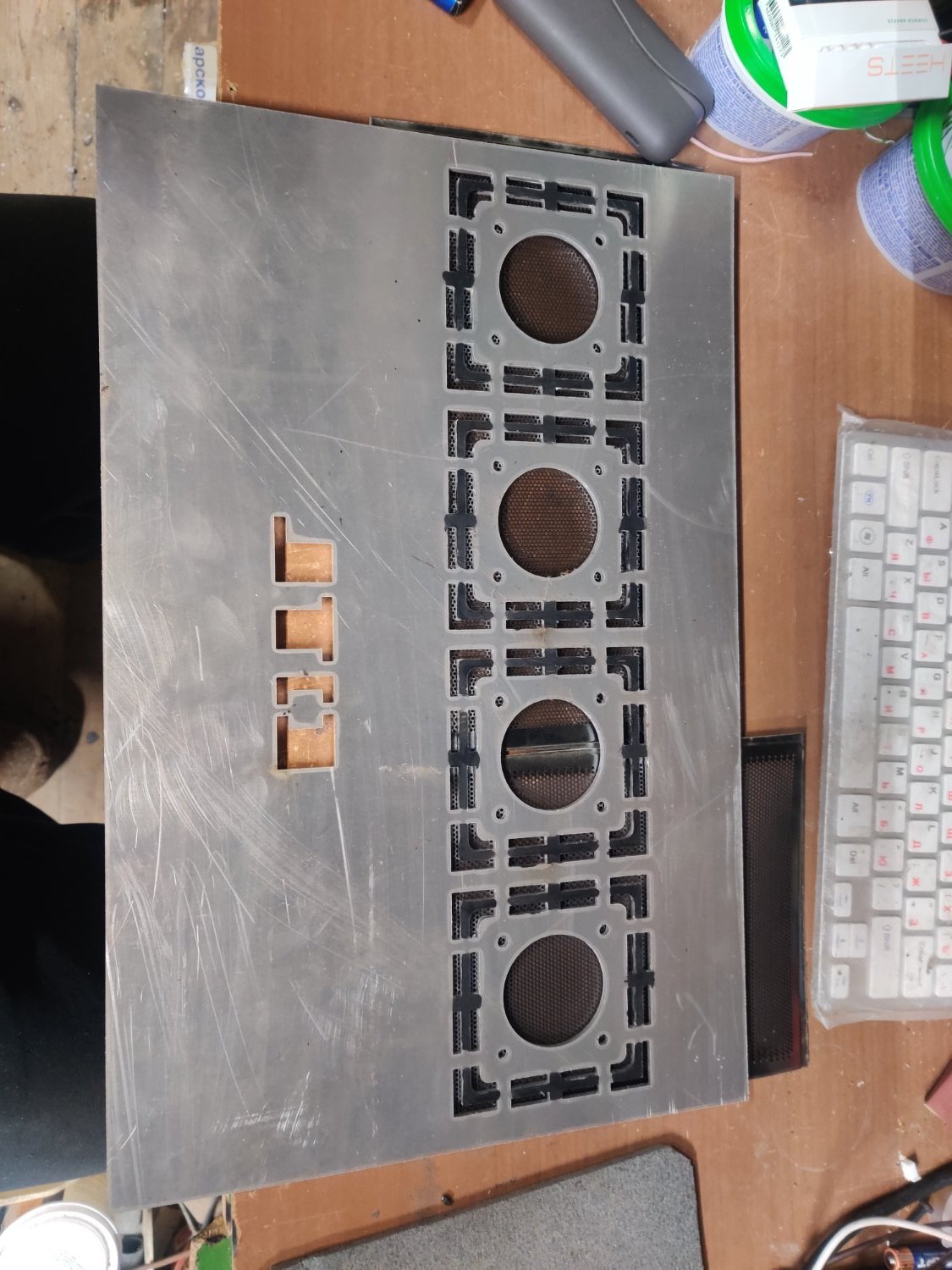

С удовольствием выслушаю ваши замечания..тем более что нашел косяк в резке. Тема началась с дырочек. Под всеобщее фии сделал палочки

Sergio Proficient

Sergio

Posted
Posted

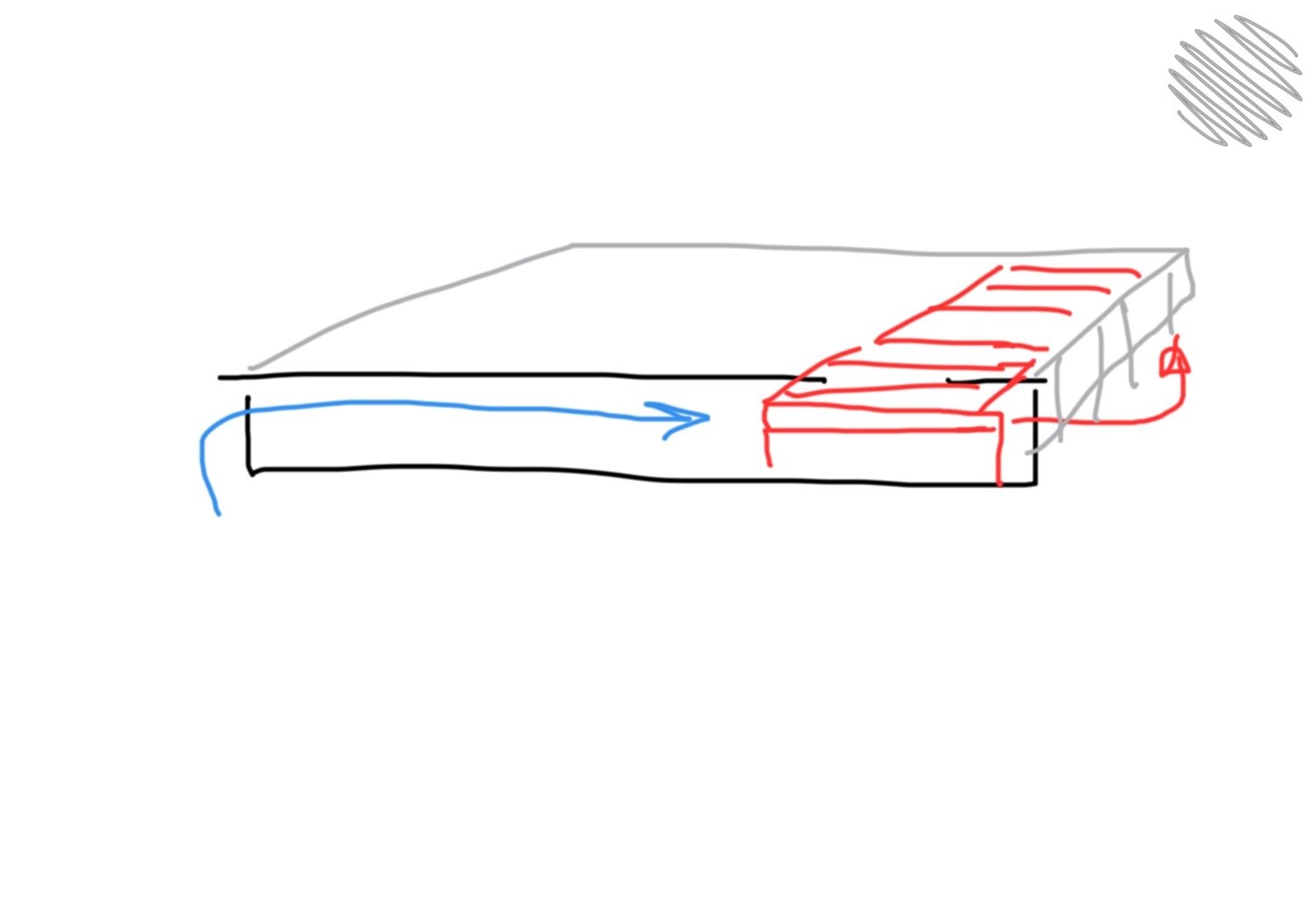

В природе есть три способа передачи тепла : излучение, теплопроводность, конвекция.

Уже писалось, что отверстия не для охлаждения ламп за счёт конвективных потоков , а для уменьшения теплопередачи теплопроводностью от горячих панелей на корпус усилителя. Чрезмерно большие отверстия уменьшают экранирование лучистой энергии и будет греться то, что находится ниже.

  • Like (+1) 1
Фломастер Local

Фломастер

Posted
Posted
1 час назад, ВАК сказал:

С удовольствием выслушаю ваши замечания..тем более что нашел косяк в резке. Тема началась с дырочек. Под всеобщее фии сделал палочки

  На мой взгляд широкие отверстия выглядят лучше и более гармонируют с надписью, Вам все равно исправлять, с минимально возможным расширением отверстий, делайте второй вариант. Уж всяко лучше будет упомянутых дырочек. Жесткость панели почти не изменилась, конвекция явно будет лучше.

  Толщину корпуса можно зрительно уменьшить, подрезав во внутрь основание, делайте...

  Идея такого дизайна много обещающая...

  • Like (+1) 1
ВАК Community Regular

ВАК

Posted
Posted

Дошло дело до БП. Торы прибыли. И сразу вопрос о минимальной емкости фильтров анодного питания 6С33с

Meshochnik Local

Meshochnik

Posted
Posted
56 минут назад, ТимВал сказал:

Чё как мало? :smile-57:

Транзисторные УНЧ не все такие емкостя имеють...

Давайте сразу 10000...47000, чё мелочится то....

у меня 12000

  • Like (+1) 1
alss Proficient

alss

Posted
Posted
4 часа назад, ВАК сказал:

вопрос о минимальной емкости фильтров анодного питания 6С33с



4 часа назад, Stan Marsh сказал:

3300...4700



2 часа назад, ТимВал сказал:

Чё как мало? :smile-57:

Исходя из соображений по прочтении разработок и своего опыта звук начинается с 1 Дж/Вт питания выходного каскада, выше 10 Дж/Вт прирост "плотности", "телесности", масштаба замедляется.
Для 8 Вт и питания 360 В надо иметь 8*10*2/360^2=1200 мкФ.

Из переписки с ЮАМ - у него 880 Дж/Вт. У меня 225 Дж/Вт. Xbox к усилителю Octave80 увеличивает энерговооруженность с 0,65 Дж/Вт до 6,5 Дж/Вт.

  • Like (+1) 1
Климентий Local

Климентий

Posted
Posted
7 часов назад, ВАК сказал:

Дошло дело до БП. Торы прибыли. И сразу вопрос о минимальной емкости фильтров анодного питания 6С33с

У меня в Р-Р варианте на 6с19п по 5шт в плече (общее количество 10шт) , что равноценно двум 6с33с (по одной в плече) получилось по 10000мкф на плече или 20000мкф суммарно. С меньшим количеством был фон. При этом кондеры по 3300мкф и между ними резисторы по 10 Ом ...

И это на один канал расчет!!! 🧮

На два канала 40000мкф получается минимум... т.е. 12шт конденсаторов по 3300мкф... Это для оценки габаритов...

Я так и не понял как у других получается при енить по 3-4т.мкф и не иметь фона на выходе усилителя...

Климентий Local

Климентий

Posted
Posted
8 часов назад, ВАК сказал:

Дошло дело до БП. Торы прибыли. И сразу вопрос о минимальной емкости фильтров анодного питания 6С33с

А со схемой то вы определились? Пока мы только столярную часть видели вашей работы... Какую схему собирать будите?

ВАК Community Regular

ВАК

Posted
Posted

Ну насчёт габаритов, то шикарно им будет на первом этаже. Про межконденсаторные резисторы тоже хотел спросить. Спасибо. А схема от Улдыса, 14F7  и пара 6с33с.

ВАК Community Regular

ВАК

Posted
Posted

Да, я это видел, функционально, но не мой костюмчик. Вот захотелось мне два этажа и всё тут. Набросок, не финальный.  Будет понятно когда первый этаж одену в шпон. Пока тайм аут, едут конденсаторы.


Климентий Local

Климентий

Posted
Posted
2 часа назад, ВАК сказал:

Да, я это видел, функционально, но не мой костюмчик. Вот захотелось мне два этажа и всё тут. Набросок, не финальный.  Будет понятно когда первый этаж одену в шпон. Пока тайм аут, едут конденсаторы.


Ждем результат... Интересно...

ВАК Community Regular

ВАК

Posted
Posted
16 часов назад, alss сказал:

Из переписки с ЮАМ - у него 880 Дж/Вт.

А как бы узнать в микрофарадах при анодном 140 с током 0,5 А. В Дж я не силен..вообще

Meshochnik Local

Meshochnik

Posted
Posted
11 минут назад, ВАК сказал:

А как бы узнать в микрофарадах при анодном 140 с током 0,5 А. В Дж я не силен..вообще

Я тоже уже не силён, но макетирование показывает что (3300х4)+160МКР= 13000 мкФ на этаж хватает (2 этажа на канал).

dohUv0ZULuERTmw84AHW9Tz49cFDFUchRadEcl01WZWtS2ansHlalQW1QusCcJOaXYpl_NqOEl_2D35vsTM1i2JM.jpg

литвак Rookie

литвак

Posted
Posted

Пользуйтесь услугами искуственного интелекта в гугле,и результат в фарадах перевести в микрофарады.Из интереса посчитал,получилось 6.285ф.Дело в том,что у ЮАМ мощьность в пределах 10вт и этот критерий практически ещё как то можно осуществить.:
